Типичные неисправности автомагнитолы: как их найти и устранить?

Как подключить магнитолу в ВАЗ 2105

Сам блок плеера устанавливается в специальное отверстие, расположенное на панели. Отверстие находится над переключателем вентилятора варочной панели. Если магнитофон ранее не устанавливался, это отверстие закроется пластиковой заглушкой. Для начала нужно установить в отверстие под магнитолу металлический каркас, который будет удерживать магнитофон в панели.

Этот металлический каркас имеет множество вырезов и выступов, которые необходимо согнуть для лучшего соединения с панелью. Сам магнитофон установлен внутри рамки. Входя полностью, магнитола фиксируется специальными зажимами по бокам. После этого его можно будет снять только специальным ключом, входящим в комплект магнитолы. Эти ключи поставляются в двух экземплярах, чтобы снять магнитофон, необходимо одновременно установить их по бокам.

Самое главное. подключить магнитолу к питанию. Как правило, на всех магнитолах цветовая кодировка проводов практически одинакова. Черный и синий. мощность минус, а красный и желтый. плюс. Лучше всего брать питание от прикуривателя. Во-первых, у него сильный ток предохранителя. Во-вторых, это ближайший пункт питания. Можно, конечно, установить в блок новый предохранитель, протянуть новый провод жгутом. Но это лишняя работа.

Стандартная акустическая система имеет два передних динамика и два задних динамика. Оптимальная проводка к динамикам находится под панелью, протягивая кабели для передних динамиков, и под бородой, возле стояночного тормоза, под задним сиденьем, для задних динамиков. Все, что вам нужно сделать, это поднять крышку, чтобы протянуть под ней провода.

Фронтальные колонки лучше всего вмонтировать в дверь. Будет хорошо, если использовать подиумы. Задние динамики устанавливаются на полке, между полкой и динамиком находится подиум. Старайтесь тянуть за провода так, чтобы они не касались их при управлении автомобилем. Подключение к проводам блока производится согласно схеме, нанесенной на наклейку на корпусе магнитолы, либо в инструкции.

Не работает магнитола и прикуриватель на ВАЗ-2114

Некоторые владельцы ВАЗ-2114 сталкивались с таким необъяснимым явлением, когда переставали работать одновременно магнитола и прикуриватель. Конечно связь прямая, хотя и не видна с первого взгляда. Но, как определить характер неисправности, а тем более устранить её своими руками.

Конструктивные особенности блока предохранителей на ВАЗ-2114

Конструктивно сложилось так, что по линии контактов магнитола и прикуриватель лежат в одной ветви, а поэтому, как показывает практика, если не работает один, то и второй работать не должен.

А поскольку это АвтоВАЗ, то здесь нечему удивляться и проблема может возникать достаточно часто.

Связь между магнитолой и прикуривателем в конструкции сама прямая. Так, к одной ветви электрической цепи подключаются сразу несколько электрических приборов и, кроме уже указанных, может привязываться обогрев заднего стекла и отопитель салона.

Почему не работает магнитола и прикуриватель?

Демонтированный монтажный блок с автомобиля.

Поскольку, магнитола и прикуриватель – это электрические приборы и напитываются в одну ветвь бортовой сети, то, скорее всего, неисправности необходимо искать именно в электрической части.

Основной причиной неисправности служит предохранитель, который не выдерживает нагрузки, которую вкладывает на него пользователь. Так, подключение дополнительных приборов, может вызвать короткое замыкание, что станет причиной сгорания предохранителя. Но, как показывает практика – это не все проблемы, которые будут связаны с нерабочей магнитолой и прикуривателем.

Итак, рассмотрим, какие еще причины могут возникнуть вследствие эксплуатации:

Методы решения проблемы

Теперь, когда основные причины разобраны, можно перейти непосредственно к методам устранения.

Стоит предупредить, что если автомобилист не разбирается в конструкции или не уверен, что сможет отремонтировать неисправность самостоятельно, то рекомендуется обратить в автосервис к профессионалам.

Итак, рассмотрим, какие существуют способы борьбы с неисправностью.

Предохранитель

Разобранная приборная панель при поиске неисправностей предохранителя и прикуривателя.

Самой распространенной причиной неисправности или неработоспособностью электроцепи отдельных элементов служит пресловутый предохранитель.

Именно здесь необходимо искать причину в первую очередь.

За магнитолу и прикуриватель отвечает гнездо блока предохранителей – F4. Маркировка предохранителя в нем должна быть 20А.

Но, не всегда и он выдерживает положенной на него нагрузки. Так, частое и большое использование дополнительных приборов может привести к частому перегоранию этого элемента. Поэтому, для проверки стоит вынуть и осмотреть сам предохранитель. При необходимости элемент меняется на новых и если все заработало, то причина была найдена. А вот если проблема не ушла, то стоит поискать ее в других местах.

Контакты

Проверка контактной группы предохранителей на неисправность

Контактная группа – еще одна распространенная причина не работающей электроцепи. У большинства ВАЗов соединительные контакты предохранителя с блоком или в цепи колодки проводов окисляются или прогорают, а расплавленная пластмасса, может прервать контакты.

Для устранения неисправности необходимо проверить все контактные колодки проводов, которые идут от магнитолы и прикуривателя к блоку предохранителей. Итак, именно окисление и недостаточный контакт может привести к неработоспособности элементов.

Проводка

Еще одной причиной может стать обрыв проводов питания. Так, для того чтобы найти и устранить неисправность потребуется тестер, которым проводка прозванивается и найдётся перебитый провод. Рекомендуется не скреплять провод старым «дедовским методом» при помощи изоленты, а заменить его на новый. Это займет мало времени, поэтому лучше сделать все так, что получить короткое замыкание и нажить больших проблем.

Короткое замыкание

Место частой неисправности гнезда прикуривателя.

Самое страшное, что может возникнуть – короткое замыкание. Причиной этого явления служит то, что частое использование прикуривателя разбалтывает гнездо и это может привести к тому, что контакты скрещиваются и вызывают замыкание.

Стандартный прикуриватель — просто беда ВАЗ-2114.

Выбор места для автомагнитолы

Штатное подключение магнитолы ВАЗ 2107 заводом предусмотрено в неудобном месте. Заводская ниша, закрытая пластиковой заглушкой, расположена в самом низу центральной консоли.

Это место неудобно по трем причинам:

Если вы хотите избежать этих неприятностей, у вас не остается другого выхода, как установить магнитолу в ВАЗ 2107 на место двух центральных воздуховодов.

В принципе, такой метод не влияет на работу отопительной системы, так как масса теплого воздуха пройдет через боковые и нижние воздуховоды.

Перед тем, как перенести магнитолу вверх на ВАЗ 2107 нужно удалить воздуховоды и проделать ряд подготовительных работ.

При установке автомагнитолы на место воздуховодов сложными работами для начинающего любителя будут изготовление герметичных заглушек для воздушных каналов, аккуратная вырезка пластиковых перегородок и фигурных выступов на «торпедо». Под установочную раму автомагнитолы нужно изготовить и закрепить кронштейны (планки – вставки). Чтобы закрыть просветы между «торпедо» и корпусом автомагнитолы, нужно купить и подогнать фабричную переходную рамку.

READ Nintendo wii как подключить контроллер

Еще сложнее самостоятельное изготовление оригинальной декоративной облицовки из дерева или стеклопластика. Установка магнитолы в гнездо воздуховодов облегчает управление ресивером и обзор дисплея.

Почему на ВАЗ-2114 (2115) не работает прикуриватель и магнитола

1. Возможные причины неисправности
2. Устранение поломки прикуривателя и магнитолы
3. Дополнительные советы

Причиной того, что на ВАЗ-2114 не работает прикуриватель и магнитола, является несовершенство электросхемы автомобиля. Проблемы, сходные с этой, возникают и в моделях ВАЗ-2109, -15, -099 и -10.

Возможные причины неисправности

Самая частая причина, по которой одновременно перестают работать электрозажигалка и проигрыватель — перегорание предохранителя. Плавкая вставка в ВАЗах указанных моделей общая для цепей автомобильного проигрывателя, обогревателя заднего стекла, салонного обогревателя и электрозажигалки. При возникновении замыкания или неисправности каждого из этих приборов происходит разрушение вставки и отключение всех перечисленных цепей.

Причины, по которым отказал предохранитель прикуривателя и магнитолы, часто заключаются в следующем:

• разрушение плавкого элемента из-за замыкания или неисправности приборов, подключенных через него;
• нарушение контакта в предохранительной панели (из-за тряски, механического воздействия и пр.);
• окисление или перегорание контактов при частых перепадах напряжения в сети;
• перегорание лампы подсветки прикуривателя;
• разболтанный контакт или перегорание спирали.

Для определения неисправности нужно осмотреть визуально и проверить тестером плавкую вставку и приборы, цепи которых он отключает.

Устранение поломки прикуривателя и магнитолы

Перед началом ремонта необходимо найти предохранитель. Откройте прямоугольный лючок слева от рулевой колонки автомобилей указанных моделей. Внутри него расположена колодка всех плавких вставок автомобильной электропроводки. За работу прикуривателя и магнитолы на ВАЗ-2114 отвечает элемент в гнезде с маркировкой F4.

Если внешне предохранитель выглядит нормально, определить разрыв цепи в этом месте можно простейшим тестером-отверткой. На пробнике загорается лампочка, когда элемент исправен. В противном случае нужно найти в ремонтном комплекте новую вставку на 20 А, вынуть неисправную деталь из гнезда и вставить новую. В большинстве случаев проблема бывает решена.

Если предохранительный элемент исправен или заменен, но на ВАЗ-2114 не работает прикуриватель и магнитола, выполнить следующее:

1. Проверить собственный предохранитель магнитолы. Он отключает только проигрыватель, поэтому осмотр производится в том случае, когда после замены элемента в колодке работает только прикуриватель, электрооборудование для обогрева (общее: кузов и система отопления), но молчит магнитофон. Перегорание его предохранительного элемента может свидетельствовать о поломке в музыкальной приставке, поэтому ее рекомендуется проверить в мастерской.
2. Осмотреть и проверить контакты гнезда предохранителя в колодке. Это делают, если после замены вставки работоспособность всех приборов не восстановлена. Разболтанные контакты подтянуть, зачистить от нагара.
3. Осмотреть прикуриватель и проверить его тестером. Особенность лампы подсветки состоит в последовательном подключении в электроцепь. Ее перегорание вызывает разрыв цепи всего прибора, при этом не работают и подключаемые в гнездо дополнительные электроприборы (например, зарядка телефона). Исправный прикуриватель будет работать после замены лампы.
4. Перегорание нагревательной спирали определяют тестером, прикладывая его щупы к контактам прикуривателя. В неисправном приборе на шкале сопротивления (Ом) будет отображаться значение 0 (замыкание) или 1 (перегорание). Косвенным свидетельством неисправности являются подключаемые в гнезде дополнительные приборы: если перегорела спираль самого прикуривателя, то его гнездо остается исправным, и зарядка телефона будет происходить нормально. Неисправность устраняется только заменой прибора. При покупке нового желательно сразу проверить его работоспособность.

Как подключить

Подключить магнитолу в ВАЗ-2106 можно через замок зажигания, но эта схема считается менее привлекательной, т. к. слушать радио при выключенном моторе не получится. Стандартная схема подключения предусматривает использование штатной проводки. Среди других особенностей подключения ВАЗ-2107 отметим следующие моменты:

• Запрещается проводить подключение напрямую к аккумулятору, т. к. это может привести к его быстрому износу.
• Для исключения вероятности разряда аккумулятора в желтый провод врезают кнопку выключения питания.
• Штатного предохранителя в классической сборке не предусмотрено. Для его установки нужно изменить практически всю электрическую схему. Проще всего приобрести силовой кабель, в который уже встроен предохранительный элемент. Для нормального пуска требуется устройство на 20 А.

От правильности созданной системы питания во многом зависит эксплуатационный срок акустической системы. Провод рекомендуется изолировать, контакты соединяются методом пайки или при применении специальных переходников.

Динамики

Для того чтобы подключить магнитолу на ВАЗ-2106, следует провести ее соединение с динамиками. Среди основных рекомендаций отметим следующее:

• Проводится установка динамиков с их плотной герметизацией. В противном случае может возникнуть вибрация.
• Больше всего внимания следует уделять правильности прокладки кабеля. В месте соприкосновения с металлом следует провести качественную изоляцию, т. к. вибрация может стать причиной протирания изоляции.
• Процедура подключения предусматривает применение специальных переходников. Кроме этого, можно провести подключение пайкой, все соединения изолируются.

У современной магнитолы есть соответствующие выходы для динамиков. Сеть питания должна иметь минимальное количество соединений, т. к. они могут стать причиной повышения сопротивления.

Сабвуфер

При улучшении акустической системы рассматриваемого автомобиля часто проводится установка сабвуфера. Этот элемент предназначен для вывода звука низкой частоты. Среди особенностей подсоединения отметим следующее:

• У современного устройства есть соответствующий выход для подключения.
• Для подобного динамика рекомендуется использовать провод большего сечения.

Прокладывать кабель рекомендуется под обшивкой транспортного средства. Подключается магнитола на ВАЗ-2107 при использовании специальных фишек.

Антенна

Прежде чем подсоединять в ВАЗ-2107 автомагнитолу, следует рассмотреть правильность положения антенны. Различные искусственные помехи могут стать причиной ухудшения качества сигнала, за счет чего появляется посторонний шум. Среди особенностей подключения антенны отметим следующее:

• Есть соответствующий разъем для подсоединения внешнего устройства.
• При отсутствии требуемого штекера его можно приобрести и припаять к наружной антенне.
• Качественное соединение предусматривает проведение изоляции при применении изоленты или герметика. Слишком высокая влажность может стать причиной появления коррозии, которая приведет к ухудшению качества сигнала.

На установку и подключение акустической системы уходит относительно небольшое количество времени. Больше всего внимания уделяется прокладке кабеля к источнику питания, т. к. в качестве него применяется аккумулятор.

Как подключить

Корректное подключение магнитолы на ВАЗ-2107 и любой другой машине осуществляется через контактную группу замка зажигания. В этом случае при изъятии ключа подача питания на оборудование прекращается, сохраняется только подпитка блока памяти, которая производится от батареи.

На карбюраторных машинах требуется доработать контактную группу:

1. Разобрать пластиковый кожух рулевой колонки.
2. Снять штекер с замка зажигания и отвернуть 2 крепежных винта.
3. Демонтировать замок с колонки при помощи сжатия фиксатора тонким предметом (при вставленном и повернутом в позицию 0 ключе).
4. Снять контактную группу, которую требуется доработать путем припаивания дополнительного элемента.
5. Собрать замок и установить детали на штатные места.

Доработанный подобным образом замок получает позицию АСС вместо 0, которая используется для работы головного устройства на парковке. В схему подключения магнитофона вводится дополнительный предохранитель, предохраняющий цепи от перегрузки. Коммутация с кабелями динамиков производится через переходник.

Динамики

В машине 2107 имеются штатные места установки фронтальной акустики, расположенные в углах панели приборов. При установке колонок в дверных картах необходимо прорезать отверстия в деталях, диффузоры и магниты громкоговорителей размещают в штатных выемках, имеющихся на внутренней металлической части двери. Требуется правильно вывести акустические кабели, для этого используется специальная переходная втулка, размещенная между торцом двери и стойкой. Элемент предохраняет жгут от заломов и повреждений.

Для улучшенного воспроизведения музыки устанавливается тыловая пара громкоговорителей, которые расположены на полке за спинкой заднего сидения. Для монтажа деталей требуется подрезка металлической панели, кабели проводятся под обшивкой пола.

Подключить магнитолу на ВАЗ-2106 можно только к громкоговорителям, расположенным в передних дверях и на задней полке. В панели приборов место для установки динамиков не предусмотрено (кроме центрального репродуктора овальной формы, который в эпоху СССР монтировался в консоли).

Сабвуфер

Низкочастотный динамик на ВАЗ-2107 устанавливается в багажнике. Для присоединения в автомобиле используются отдельные акустические кабели, выведенные к головному устройству или дополнительному усилителю. При использовании активного устройства, подключаемого к бортовой сети, в цепи питания требуется разместить защитный предохранитель.

Антенна

Антенна на ВАЗ-2106 или 2107 устанавливается на крыше или крышке багажника, возможно применение устройства активного типа, закрепленного на ветровом стекле. Узел подсоединяют к автомагнитоле в ВАЗ-2107 или 2106 при помощи штатного штекера или переходника.

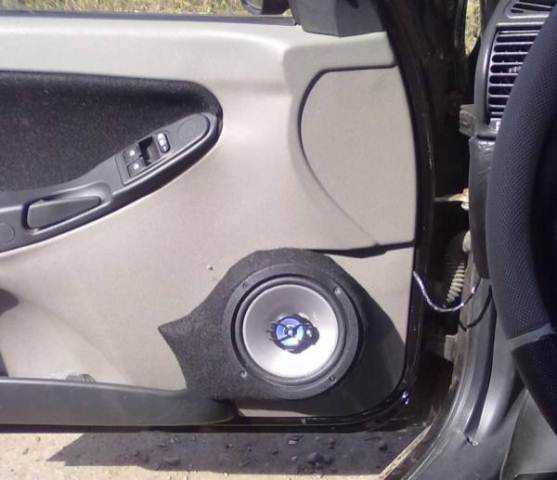

Установка передних динамиков

В первую очередь устанавливаем передние динамики. Тогда при подключении магнитолы у вас не будет необходимости путаться в проводах, установленных неграмотным радиотехником. Чаще всего с такими случаями сталкиваются покупатели подержанных машин. Одинаковые черные провода с небрежными скрутками и минимальной изоляцией нужно прозванивать и маркировать. Гораздо проще заменить ненадежную электропроводку на кабели нужного сечения и цвета.

Для левых и правых динамиков используют акустические провода разных цветов. Цвет провода выбирают по распиновке производителя автомагнитолы. В радиотехнике распиновкой называют цветовое, буквенное, цифровое обозначение выходов и кабелей. При монтаже более мощных динамиков (на 100 – 150 ватт), учитывайте их монтажную глубину, которая не должна мешать движению стекла. Чтобы выдвинуть динамик, используют проставочные кольца.

Для установки динамиков нужно разобрать переднюю дверь и снять механизмы стеклоподъемника.

Для установки динамиков обычно используют низ двери. В дверной карте прорезают отверстия для диффузора. К каркасу двери крепятся проставочные кольца, в которые устанавливаются динамики. Провода для подключения колонок к головному устройству протягиваются в технологические отверстия двери. После сборки двери можно провести дополнительные работы.

На динамик устанавливается гриль (декоративная и защитная решетка), дверная карта обтягивается винилом или кожзаменителем. Без дополнительной шумоизоляции дверной полости динамики могут звучать глухо или резонировать. Для шумоизоляции наружный металл проклеивается виброизоляционным материалом, гасящим вибрации металла (например, «Бимастом»). Внутренние поверхности каркаса, ребра жесткости оклеиваются шумопоглощающим «Сплэном».

Контакты

В отечественных автомобилях часто выходят из строя клеммы гнезда предохранителя или соединительных колодок. При их плохом соединении или загрязнении повышается переходное сопротивление, соответственно, происходит разогрев металлических элементов. Подобный эффект провоцирует плавление пластика, который, в свою очередь, затекает меж контактов и создает изолирующую прослойку.

Чтобы найти такую неисправность, достаточно осмотреть колодки, начиная с предохранительных и завершая теми, что идут к приборам. Не заметить следы подгорания очень трудно. Аналогичным образом ухудшает проводимость окисление и просто слабое прилегание контактов. В первом случае металлические элементы клемм необходимо очистить обычной школьной резинкой, а во втором – подрегулировать зажимы.

Почему не включается магнитола варианты решения проблемы

Каждый, кто проводит много времени за рулем, знает, что автомобильная магнитола является очень важной деталью в машине. Любая поездка приятнее в сопровождении любимой музыки

В настоящее время существует множество моделей автомагнитол на любой вкус и кошелек. Они оснащаются различными функциями и способны удовлетворить любого автомобилиста. Независимо от ее стоимости, автомобильная магнитола, как и любое другое сложное электронное иногда может выйти из строя. Часто случается так, что автомагнитола просто перестает включаться, либо включается и сразу выключается. Причин у этой неисправности может быть несколько.

Почему не включается магнитола в машине

Основные причины неисправности:

• Сгорел предохранитель в блоке автомобиля, отвечающий за работу магнитолы. Для решения проблемы нужно просто заменить его. Нельзя забывать о том, что не всегда сгоревший предохранитель можно определить только по внешнему виду. Лучше прозвонить все предохранители при помощи специального прибор — мультиметра.
• Сгорел предохранитель на самой магнитоле. Для того, чтобы заменить его придется снять магнитолу. Как это Проверить проводку

правильно сделать, зависит от модели автомобиля и самого приемника. Предохранитель, как правило, находится на задней стороне устройства и имеет голубой цвет.

• Проблема в проводке автомобиля. Для устранения проблемы, лучше обратиться к автоэлектрику. Желательно сделать это сразу после возникновения неисправности, так как проблемы с проводкой автомобиля могут иметь очень серьезные последствия.
• Неисправность в магнитоле. Это может быть неисправность платы или реле магнитолы. Для диагностики и устранения поломки нужно демонтировать приемник и отвезти в сервисный центр. Грамотные специалисты смогут перепаять плату магнитолы. Если неисправность серьезная, ремонт может иметь высокую стоимость, сопоставимую с ценой новой магнитолы.

Почему магнитола включается и выключается:

Плохое заземление. Плохое заземление является причиной скачков электричества в сети, а, следовательно, и нестабильной работы приемника. Визуально бывает довольно сложно это определить, поэтому лучше обратиться к автомобильному электрику.
Возможно автомагнитола плохо закреплена и при движении отходит. Это очень просто исправить, нужно отсоединить магнитолу и прочно закрепить ее. Так как приемник приходится использовать при движении автомобиля по различным типам местности, он должен быть надежно закреплен.
Плохо закреплен предохранитель. Нужно проверить все предохранители, в том числе на магнитоле, и прочно их закрепить.
Короткое замыкание в проводке. Как правило, причиной неисправности является короткое замыкание в проводах, которые ведут к динамикам. Чтобы найти место замыкания, нужно использовать мультиметр. Для того, чтобы устранить замыкание, желательно обратиться к специалистам.

Почему магнитола сама включается:

• Западает кнопка включения приемника. Если отдать магнитолу в ремонт нет возможности, можно временно решить проблему снятием панельки магнитолы после ее выключения.
• Неправильная установка магнитолы. При установке нужно следить, чтобы провода не были перепутаны. Так как неправильная установка ведет к различным проблемам в работе автомагнитолы, устанавливать ее лучше в специализированном сервисном центре. Если Вы решили устанавливать автомагнитолу самостоятельно, нужно внимательно изучить инструкцию к ней перед началом работы.
• Короткое замыкание в проводке. Описанные причины и способы их устранения общие для большинства моделей автомобильных приемников, таких как, Пионер, Мистери, Soundmax, Prology и многих других. Если Вы хотите решить проблему самостоятельно, сначала нужно внимательно изучить инструкцию к ней. Разные модели приемников по-разному монтируются и демонтируются. Если магнитола перестала корректно работать по причине сгоревшего предохранителя, это очень легко исправить самостоятельно, но, если проблема в проводке автомобиля, лучше доверить ее решение профессионалам. При выборе сервисного центра, лучше отдать предпочтение тому, который сертифицирован для работы с магнитолами нужной марки, например, Пионер.

При самостоятельной установке любого электрооборудования, в том числе магнитолы, в автомобиле, нужно быть очень внимательным. Перед установкой нужно внимательно изучить инструкцию. Обязательно соблюдать технику безопасности во время работы. При неправильной установке возможны не только сбои в работе магнитолы, но и более серьезные проблемы, связанные с электрикой автомобиля.

Как установить магнитолу в «Жигули».

Не секрет, что АвтоВАЗ в Тольятти до сих пор дает будущему хозяину автомобиля ВАЗ 2107 полную свободу действий, закрывая место для установки магнитолы в «бороде», или центральной консоли заглушкой. Подключить магнитолу самому – дело чести любителя. Установка здесь более безопасна в плане кражи, так как магнитола никому не бросается в глаза, находится низко. Кроме того, поставить устройство проще — не требуется перекомпоновка электрики и внутреннего пространства. Единственный существенный «минус», даже два – это довольно сильный разогрев аудиосистемы при включенном отоплении. На высоких температурах магнитола

работает недолго. Также существует неудобство выдвигания аудиодиска из – за того, что мешает рычаг переключения передач. Но так как диски уже отходят в прошлое, уступая «флешкам», то это не очень существенный недостаток, в отличие от первого.

Некоторые предпочитают для нее не совсем обычное место: поставить там, где у ВАЗ 2107 верхние воздуховоды. Вот так:

Здесь показано самодельная установка на «посадочное место» под магнитолу взамен вытянутых и удаленных воздуховодов. У этой самодельной комплектации есть следующие достоинства: отсутствие нагрева (ведь воздуховоды удалены), и удобство управления устройством. Недостатками являются: изменение конструкции, сильный разогрев под прямыми солнечными лучами, и опасность кражи. Кроме того, если поставить сверху, то хуже работает вентиляция салона, и это важный аргумент «против». Продать такую ВАЗ 2107 скорее всего, будет сложнее. Поэтому перед тем, как подключить магнитолу с такой серьезной переделкой, хорошо подумайте.

На рисунке изображена готовая переделанная конструкция:

В любом случае, вам нужна магнитола

. Если вы просто любитель послушать «Авторадио», то можноустановить и «Aiwa». Если вы желаете получить профессиональный автозвук, то задумайтесь о приобретении полноценной аудиосистемы, чтобы подключить серьезную систему, типа «Pioneer». Но при этом помните, что нужно начинать работу с грамотной полной шумоизоляции салона, приобретения сабвуфера, усилителя и других дорогостоящих вещей.

Кроме того, если на вашей магнитоле не будет USB – входа, то знайте, что вы приобретаете и собираетесь поставить весьма дешевую и старую модель.

После этого нужно приобрести колонки, хотя бы четыре: классическая установка содержит две фронтальные и две задние, мощностью около 200 Ватт. Колонки большей мощности для ВАЗ 2107 приобретать не стоит.

Установка предусматривает качественную проводку, которую придется покупать самим, всего нужно будет около 10 метров – 7 на задние и 3 на передние колонки. При покупке лучше брать провод в 4 жилы, чтобы динамики разводить «с одного провода».

Кстати, штатная расцветка проводов на колодке питания следующая:

• Красный цвет – это всегда «» в бортовой сети питания, которая работает при напряжении 12 В, при заведенном двигателе или включенном зажигании;
• Черный провод – «минус», масса бортовой цепи.
• Синий – питание антенны;
• Желтый – постоянное напряжение с АКБ.
• Оранжевый – подключение подсветки консоли.

При установке магнитолы в штатное место обязательно посмотрите инструкцию. В ней должна быть схема, как подсоединять динамики с указанием «плюса» и «минуса». Помните, что «минус» — это масса, то есть кузов автомобиля, и в этом качестве можно рассматривать хорошо зачищенный болт, контактирующий с кузовом. Он работает в качестве контакта.

Разумеется, перед началом действий нужно снять минусовую клемму с АКБ.

Затем производим подключение колонок: жгуты проводов прячем в салоне и разводим по колонкам.

Выше показана подводка четырехжильных проводов к акустической полке на тыловые колонки.

Sources:

https://moto-sol.ru/uhod-za-avtomobilem/kak-podkljuchit-magnitolu-vaz-2106.html https://omagnitolah.ru/podklyuchenie/ustanovka-vaz-2107.html https://7vaz.ru/tjuning/kak-ustanovit-magnitolu-v-zhiguli.html

Основные причины, по которым флешка не читается

Наиболее часто проблемы с прочтением информации с USB-носителя возникают по следующим причинам:

1. Автомагнитола не поддерживает формат файловой системы флешки.

Самые старые модели магнитол поддерживают только файловую систему FAT16, более поздние модификации уже работают с FAT32, а наиболее новые взаимодействуют с форматом NTFS. В том случае, если наблюдается несоответствие названых форматов, то обязательно возникнут проблемы с прочтением.

Когда возникла сложность в этой области, то нужно ознакомиться с техническими характеристиками стереосистемы и уточнить, какой формат системы хранения файлов она поддерживает. В том случае, когда документация отсутствует, придётся всё делать опытным путём. Вы берёте USB-носитель и форматируете его поочередно во все системы с записью пробных аудиофайлов и проверяете на своем устройстве. Выполнить такую работу можно используя компьютер. Производится это следующим образом:

• Заходим в раздел «Мой компьютер» и находим съёмный диск (флешку).
• Щёлкаем правой кнопкой мышки и попадаем в контекстное меню, где выбираем «Форматирование».
• Выбираем нужную нам «Файловую систему», например, FAT32 и кликаем внизу кнопку «Начать».

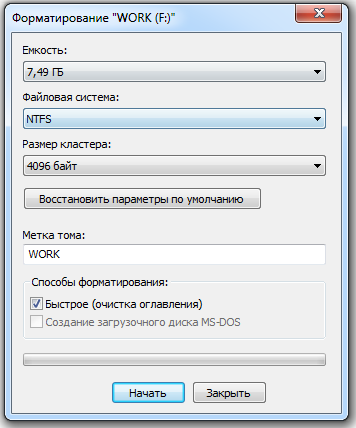

Форматирование USB-носителя

1. Слишком сложная иерархия.

Вся информация могла быть помещена в плейлист, в котором имеются ещё и вложенные папки, а именно «современная эстрада – песни о любви – Басков», тогда вполне возможно, что самые отдалённые папки стереосистема не сможет прочитать. С этой проблемой можно столкнуться, если музыкальная аппаратура автомобиля была выпущена до 2000 года или же это очень дешёвые модели. Решением вопроса является обязательная запись всех аудиофайлов в корневой каталог. Такое форматирование довольно просто сделать на компьютере и составить собственный корректный плейлист.

1. Несоответствие допустимой ёмкости флешки.

С течением времени USB-накопители значительно увеличили свою ёмкость. Старая аудиоаппаратура, предназначенная, например, для считывания с носителя информации в объеме 8 ГБ — более ёмкие носители читать не будет. Таким образом, столкнувшись с проблемой, необходимо проверить, какой объём максимально допустим и, к сожалению, вполне возможно придётся пользоваться flash-носителем с небольшим объёмом хранения данных, иначе магнитола не увидит флешку.

1. Некорректное написание названий файлов.

Многие люди, создавая свой плейлист, называют аудиофайлы по-русски, но, к сожалению, некоторые магнитолы видят русские буквы как иероглифы или не видят их совсем. В этой ситуации всё решается простым переименованием файлов латиницей.

1. Формат, в котором записаны файлы, не поддерживается аудиоаппаратурой.

Большинство магнитол настроены на формат wav и mp3. Только современное аудио оборудование может распознавать все существующие форматы. Если же у вас старенькое музыкальное оборудование, то с аудиофайлами, скачанными из интернета или присланными друзьями, довольно часто возникают проблемы. В том случае, когда информация для вас очень ценная, её можно пропустить на компьютере через специальные программы-конверторы, первоначально узнав, какой формат файлов нужен для магнитолы.

1. Программный сбой.

Современные автомобили сегодня в большинстве своём укомплектованы сложными мультимедийными комплексами, которые подключены к интернету. В их систему могут проникнуть вирусы, не позволяющие прибору работать корректно. В таком случае не воспроизводятся практически никакие флешки. Исправить ситуацию можно прогнав через USB-носитель антивирус. Это можно сделать на любом компьютере.

1. Непредвиденная ситуация.

Иногда случается совсем непонятный вариант. Флешка полностью соответствует всем параметрам, и данные, на неё записанные, полностью в корректной форме. Этот носитель без проблем читается на другом оборудовании, но ваша магнитола отказывается её читать. В этом случае ничего не поделаешь, накопитель придётся подбирать «методом проб и ошибок».

Установка магнитолы ВАЗ 2107

Владельцы ВАЗов 2107 начинают акустический тюнинг своей машины с установки или замены главных компонентов — головного устройства (автомагнитолы) и штатных динамиков невысокого качества. Замену ГУ (головного устройства) практикуют и в том случае, если перестала работать магнитола ВАЗ 2107, которую отказываются ремонтировать как устаревшую.

Кража магнитолы тоже относится к распространенным причинам установки нового ГУ. Для профессионалов операции установки не сложны, но начинающий любитель может повредить «торпедо», неправильно соединить провода. Неправильная установка магнитолы ВАЗ 2107 приводит к коротким замыканиям и перегоранию электронных плат ресивера.

В статье мы опишем как:

• заменить передние динамики;
• правильно использовать звуковую полку;
• перенести магнитолу на место воздуховодов или в «бардачок»;
• установить автомагнитолу 2DIN;
• подключить головное устройство к динамикам и электропитанию.

Штатное подключение магнитолы ВАЗ 2107 через замок зажигания неудобно тем, что радио и проигрыватель можно слушать только при включенном моторе. Конструкторы выбрали такую схему подключения из соображения увеличения ресурса аккумуляторной батареи. Чтобы подключить новую автомагнитолу таким же способом, можно использовать штатную электропроводку.

Но учтите, что при таком подключении усовершенствованные ГУ, такие как «Пионер», KENWOOD, Alpine, Hertz, при запуске двигателя могут сбрасывать новые настройки. Действительно, более логичное подключение магнитолы напрямую к аккумулятору ВАЗ 2107 может посадить изношенную аккумуляторную батарею. Чаше всего это бывает, когда водитель забывает выключить на ночь тихую музыку.

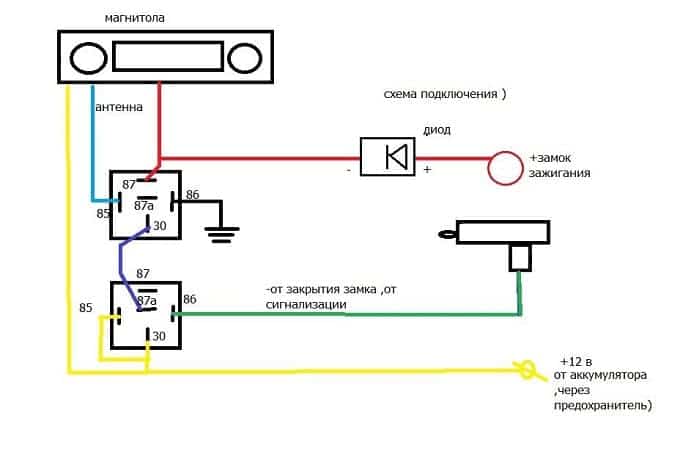

Чтобы избежать этого недостатка, в желтый провод питания от АКБ врезают кнопку ручного выключателя питания. Штатный предохранитель магнитолы ВАЗ 2107 в блоке защитных устройств не предусмотрен. Чтобы установить защиту на резервное место в блоке предохранителей, нужно перестраивать электрическую схему.

Проще купить силовой кабель, в который вмонтирован предохранитель. Для нормальной защиты магнитолы от сильных пусковых токов и коротких замыканий достаточно ножевого предохранителя на 20 ампер. Для расширения акустической системы, переноса места установки, монтажа сложных ГУ любитель акустического тюнинга должен освоить навыки работы автомеханика, радиотехника, электромонтажника. Если у вас нет уверенности в своих силах, лучше обратиться к профессионалам автомобильной акустики.
