Где искать причину кипения аккумулятора

Как проверить работу генератора

Аккумулятор в автомобиле — важный элемент системы, который отвечает за обеспечение бортовой сети машины электричеством. Генератор используется для зарядки АКБ во время её активности. Нестабильная работа устройства, генерирующего электроэнергию, становится причиной просадки напряжения в сети и отсутствия восстановления ёмкости источника питания.

Под нормальной производительностью генератора понимается своевременное и полноценное восполнение уровня заряда аккумуляторной батареи, который под нагрузкой уменьшается. Проверка величины зарядки аккумулятора от генератора проста и может быть выполнена владельцем авто самостоятельно.

Диагностика автомобильного устройства, генерирующего энергию, включает в себя визуальный осмотр агрегата, его элементов и сопутствующих деталей, а также осуществление замеров напряжения и силы тока. Как минимум два раза в год следует проверять натяжение ремня приводов, чрезмерное ослабление которого приводит к уменьшению работоспособности генератора, а иногда может повлечь за собой и поломку устройства. Раз в год можно осуществлять проверку элементов оборудования — креплений, диодного моста, регулятора напряжения и других. Гарантией отсутствия проблем будет и своевременное обслуживание аккумулятора — чистка клемм, добавление дистиллированной воды.

Диагностика таких показателей, как напряжение, сила тока, сопротивление, необходима также два раза в год. Для её осуществления вам понадобятся специальные приборы — вольтметр, мультиметр или нагрузочная вилка.

Самостоятельная проверка генератора

Самый простой способ — проверить предохранитель. Если он исправен, осматривается генератор и его расположение. Проверяется свободное вращение ротора, целость ремня, проводов, корпуса. Если ничего подозрений не вызвало, проверяются щетки и контактные кольца. В процессе работы щетки неизбежно изнашиваются, их может заклинить, перекосить, а канавки токосъёмных колец забиться графитовой пылью. Явный признак этого — избыточное искрение.

Нередки случаи полного износа или поломки, как подшипников, так и поломка статора.

Самая распространенная механическая проблема генератора – износ подшипников. Признак данной неисправности — вой или свист при работе агрегата. Конечно, подшипники нужно немедленно заменить, предварительно осмотрев посадочные места. Ослабление натяжения приводного ремня также может быть причиной слабой работы генератора. Одним из признаков может быть высокий по тону свист из-под капота, когда автомобиль газует или разгоняется.

Для проверки обмотки возбуждения ротора на короткозамкнутые витки или обрывы, нужно подключить мультиметр, переключенный в режим измерения сопротивления, к обоим контактным кольцам генератора. Нормальное сопротивление — от 1,8 до 5 Ом. Показания ниже свидетельствует о наличии короткого замыкания в витках; выше – прямой обрыв обмотки.

Для проверки обмотки статора на «пробой на массу», их нужно отсоединить от выпрямительного блока. При показаниях сопротивления, выдаваемых мультиметром, имеющих бесконечно большое значение можно не сомневаться в отсутствии контакта статорных обмоток с корпусом («массой»).

Для проверки диодов в блоке выпрямителя используется мультиметр (после полного отсоединения от обмоток статора). Режим проверки — «проверка диодов». Плюсовой щуп подсоединяется к плюсу или минусу выпрямителя, а минусовой – к выводу фазы. После этого щупы меняют местами. Если при этом значения показаний мультиметра сильно отличаются от предыдущих — диод исправен, если не отличаются — неисправен. Еще одним признаков, свидетельствующим о скорой „кончине“ диодного моста генератора — окисление контактов, а причина этого – перегрев радиатора.

Диагностика неисправностей

На современных автомобилях использование «дедовского» способа диагностики путем скидывания с клеммы аккумулятора может привести и к серьезной поломке множества электронных систем автомобиля. Значительные перепады напряжения бортовой сети автомобиля способны вывести из строя почти всю бортовую электронику. Именно поэтому современные генераторы всегда проверяются только путем замера напряжения в сети или диагностики самого снятого узла на специальном стенде. Сначала производится замер напряжения на клеммах аккумулятора, пускается двигатель и снимаются показания уже при работающем моторе. До запуска напряжение должно быть около 12 В, после запуска — от 13,8 до 14,7 В. Отклонение в большую строну свидетельствует, что идете «перезаряд», что подразумевает неисправность реле-регулятора, в меньшую — что ток не поступает. Отсутствие тока подзарядке свидетельствует о неисправности генератора или цепей.

Последствия перезаряда аккумулятора

Многие водители считают, что перезаряд батареи не так уж страшен или вообще ни на что не влияет. Это ошибочное мнение, и вот почему:

• стандартным следствием постоянного перезаряда является кипение электролита. В случае обслуживаемых устройств такое поведение жидкости чревато её выплескиванием на поверхность через дренажные отверстия в пробках (у необслуживаемых они тоже имеются). В результате электролит стекает по стенкам и попадает на другие узлы моторного отсека (патрубки, проводку, металлические элементы). А поскольку в составе электролита имеется кислота, она разъедает всё, что попадётся на пути. Подумайте сами, что может случиться с оголившейся электропроводкой;
• чем ещё опасен перезаряд аккумулятора, так это окислением клемм самого аккумулятора. Наверное, вы сами неоднократно наблюдали белесоватый или зелёный налет вокруг клемм. Во-первых, это ухудшает проводимость в месте контакта, а во-вторых, если такой порошкообразный налет, обладающий проводимостью, соединит отрицательную и положительную клемму, произойдёт короткое замыкание. И тогда вашей АКБ точно «крышка»;
• наконец, постоянное кипение электролита неизбежно приведёт к уменьшению его уровня. И если вовремя не предпринять меры, пластины оголятся и начнут осыпаться. Это тоже грозит внутренним коротким замыканием между банками и смертью аккумулятора;
• наконец, в необслуживаемых АКБ (и в обслуживаемых, если дренажные отверстия закупорены) из-за испарения электролита, которому некуда деваться, может произойти взрыв батареи, и тогда в кислоте окажется весь моторный отсек.

Словом, перезаряд батареи – не такая уж простая вещь, как кажется, поэтому на соответствующие сигналы бортового компьютера необходимо соответствующим образом реагировать, устраняя причины подачи на АКБ повышенного напряжения.

Причины этого явления

Ребята, скажу пару слов о «специальном» перезаряде от зарядного устройства – многие делают это специально! ЗАПОМНИТЕ! Таким образом — повышают плотность электролита, до нужного уровня – в нашей полосе это примерно 1,27 г/см3 , если плотность ниже (уже при заряженном АКБ), тогда батарея может замерзнуть при минусовых значениях. Нужно ее повышать! А как это сделать?  Очень просто – вам нужно испарить небольшое количество воды из электролита, таким образом, концентрация кислоты вырастит и плотность увеличиться.

Теперь «неспециальный» перезаряд, что говориться под капотом автомобиля, его основные причины:

Вышло из строя реле регулятора заряда генератора. Это реле «видит» зарядку, и по достижению 12,7 Вольта, отключает подачу энергии от генератора. Если выходит из строя это реле, то генератор будет постоянно заряжать батарею, а токи у него немалые, она очень быстро закипит! Это самая распространенная причина. Благо, что это реле стоит копейки. Небольшое видео, смотрим.

Вышел из строя сам генератор, такое тоже бывает. Например, сменили реле, а ничего не помогает, постоянно идет зарядка! Нужно ремонтировать или менять генератор, здесь ремонт уже сложнее и дороже.

НА некоторых автомобилях, например на грузовых, также на некоторых УАЗ, стоит вольтметр, он показывает напряжение от генератора до аккумулятора, то есть каким он его подзаряжает. Обычно недолжно превышать 14Вольт, но зачастую показания бывают 15 – 17Вольт, это очень много. У меня на практики был такой случай – сменили и реле и генератор, все новое, а вольтметр показывает 17Вольт, уже голову сломали что делать! Оказывается, вышел из строя сам датчик, поменяли этот дисплей и все нормально, напряжение выровнялось в 14Вольт. Так что мораль такая — иногда выходит из строя сам датчик – перезаряда нет, просто показывает «ложные» показания.

Это самые распространенные причины, по которым заряд идет сверх нормы, по сути тут ломаться больше нечему, если у вас не какой-то Лексус в котором датчиков просто уйма, там может быть еще что-нибудь, хотя как мне кажется и там, навряд-ли.

Благо в новых автомобилях, у вас загорится два индикатора на панели, это CHECK ENGINE, а также значок батареи.

Многие скажут – ну и что, перезаряжает, да и «хай» с ним, что будет-то? А вот ребята не скажите, читаем о последствиях.

Демонтаж генератора с автомобиля

Если нужно заменить подшипник генератора ВАЗ 2114, потребуется агрегат полностью снимать. Сначала обязательно нужно отключить аккумуляторную батарею. Без этого нельзя начинать ремонт – короткое замыкание может привести к воспламенению проводки. Затем, используя ключ на «17», ослабляете натяжение ремня привода. Для этого выкручиваете гайку в верхней части и придвигаете корпус к блоку ДВС. Немного работы с электричеством – выкручиваете гайку с болта (вывод «31») и отсоединяете провод, идущий к обмотке возбуждения.

Внизу крепление генератора произведено при помощи длинного болта и гайки. На последней имеется пластиковый фиксатор резьбы. Вверху планка прикручена к статору одной гайкой, а к блоку ДВС двумя болтами. Все резьбовые соединения выкручиваете, чтобы снять генератор. Если резьба прикипела, используйте проникающую смазку – она позволит избавиться от грязи и ржавчины. Вынимается генератор вверх – так оказывается проще. Но можно снять защиту двигателя и вытянуть его вниз: на автомобиле ВАЗ 2114 генератор можно снять двумя способами.

Что делать и как устранить проблему

Прежде всего необходимо убедиться, что перезаряд действительно есть. Очень может быть, что причиной является неисправность датчика напряжения. Поэтому, прежде чем разносить свой автомобиль на куски, заводим двигатель и измеряем мультиметром напряжение на клеммах батареи. Если оно в пределах нормы, то, скорее всего, достаточно просто заменить вольтметр, встроенный в панель приборов.

Если напряжение все же завышено, то придется искать неисправность. Наиболее вероятная причина – выход из строя реле-регулятора. В зависимости от модели автомобиля и года его выпуска реле может располагаться как в моторном отсеке (обычно на колесной арке, но не всегда), так и входить в состав генератора.

Если замена реле-регулятора не принесла результата, то придется демонтировать генератор и прежде всего проверить все диоды в выпрямительном мосте, предварительно отключив от него все обмотки (крепятся под гайку). Находится мост под задней крышкой генератора, но в некоторых модификациях придется серьезно разобрать генератор, предварительно его сняв. Прозваниваем мультиметром, включенным в режим проверки диодов.

Ну и остался сам генератор. Прозваниваем его обмотку возбуждения при снятом реле-регуляторе. Она не должна звониться на корпус. На этом, пожалуй, все. Теперь мы знаем, чем грозит перезаряд АКБ, и даже можем попробовать устранить эту неисправность своими силами.

Первое техническое обслуживание важный момент для батареи

Многие неисправности аккумулятора автомобиля являются следствием неправильного технического обслуживания, и в частности самого первого из них. Чтобы неисправности АКБ не стали причиной постоянных стрессов и дополнительных материальных затрат, первое обслуживание необходимо выполнить правильно:

1. Очистка корпуса АКБ от грязи, масла, электролита.
2. Проверка и подтягивание креплений батареи в моторном отсеке.
3. Аккуратная, но тщательная очистка отверстий для отвода газа в пробках. Для этого удобно использовать зубочистку или толстую иглу.
4. Проверка состояния наконечников проводов, идущих к выводам АКБ, оценка надежности их крепления. При обнаружении признаков окисления на выводах они тщательно очищаются при помощи металлической щетки и наждачной бумаги.
5. Уровень электролита контролируется при помощи стеклянной трубки. При необходимости долива, используют лишь дистиллированную воду.

Важно! При втором и последующих проверках к вышеуказанному добавляется измерение плотности электролита и его коррекция. Но если всё-таки батарея подвела вас, то необходимо первым делом её зарядить, прежде чем бежать в магазин за новой

Обычно даже вполне уставший аккумулятор после зарядки может походить еще неделю-другую без проблем и покрутить ваш стартер несколько десятков раз

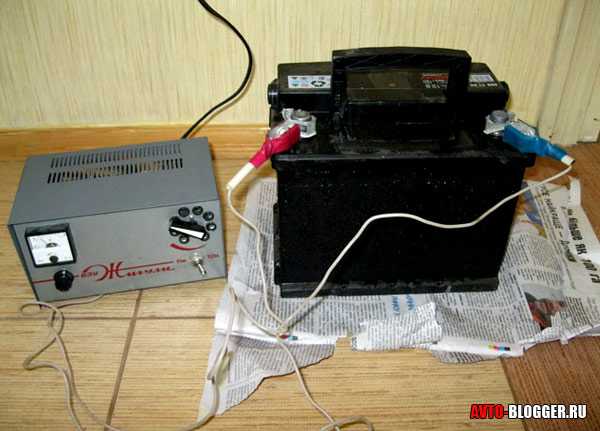

Но если всё-таки батарея подвела вас, то необходимо первым делом её зарядить, прежде чем бежать в магазин за новой. Обычно даже вполне уставший аккумулятор после зарядки может походить еще неделю-другую без проблем и покрутить ваш стартер несколько десятков раз.

Основные ошибки автовладельцев при зарядке АКБ Очень часто даже опытные водители забывают про некоторые важные моменты при зарядке, хотя об этом написано и сказано уже сотни статей и даже в инструкции по эксплуатации батареи всё отражено подробно.

Запрещается выполнять зарядку АКБ в помещении, которое не проветривается, и жилое помещение не самое лучшее место для этого. Во-первых, устраивать сквозняки здесь не так просто, а во-вторых случаи взрыва батарей исключать нельзя, хоть это бывает не так часто.

2. Курить или использовать открытый огонь рядом с батареей.

Очень часто новички совершают подобные ошибки и могут поплатиться своим здоровьем. Запомните: подсоединять зарядку к клеммам стоит только при отключенном от сети устройстве. Почему? Это может привести к искрению при подсоединении к клеммам. А о последствиях искр читайте предыдущий пункт и всё станет понятно.

Если у вас обслуживаемый аккумулятор, то каждая банка имеет свою пробку, либо же все они накрыты одной общей. Их обязательно необходимо открыть и если этого не сделать, то при достаточно высоком токе зарядка корпус АКБ может быть поврежден в результате взрыва паров электролита. Если же батарея необслуживаемая, то в ней есть одна заглушка в канале вентиляции, её также извлекаем на время зарядки.

Не стоит этого делать, так как при подобных режимах батарея намного быстрее выработает свой ресурс и вам придется покупать новый АКБ гораздо чаще если пренебрегать этим правилом — устанавливать ток заряда равный 10 % от его емкости. То есть, если у вас аккумулятор емкостью 60 Ампер*час, то заряжать его необходимо максимум током 6 Ампер.

ДРУГИЕ ПРИЧИНЫ ОТСУТСТВИЯ ЗАРЯДКИ

Если нет зарядки аккумулятора или она недостаточная, помимо неисправного регулятора напряжения могут быть другие причины, связанные с генератором:

• Плохо натянут ремень;
• Плохой контакт или обрыв в проводах, подающих питание;
• Неисправный ротор или обмотка статора;
• Плохой контакт щеток с коллектором ротора, просто изношены щетки.

Новые и изношенные щетки генератора

норма зарядки 13.7-14.8 должно быть правильно?

Добрый вечер. 14.8 это много. Для зимы и коротких поездок пойдёт, а на дальних расстояниях АКБ выкипит. Норма это 14.2. А то что садится до 13.3, то надо замерить прямо на генераторе что он даёт. Если отличается от того что на АКБ, то всё таки проблема в контактах. А если не отличается, то проблема в генераторе. А доп. диод это не выход, он слишком много поднимет.

норма зарядки 13.7-14.8 должно быть правильно?

Добрый вечер. 14.8 это много. Для зимы и коротких поездок пойдёт, а на дальних расстояниях АКБ выкипит. Норма это 14.2. А то что садится до 13.3, то надо замерить прямо на генераторе что он даёт. Если отличается от того что на АКБ, то всё таки проблема в контактах. А если не отличается, то проблема в генераторе. А доп. диод это не выход, он слишком много поднимет.

Сам генератор показывает 14.1 в натяжку 14.2 при замере мултиметром. На акб показывает больше,14.5.

Как такое может быть? Генератор в любом случае даёт больше чем доходит до АКБ. Может быть вы не правильно замеряете? Вы замерьте между выводом генератора и плюсом АКБ, затем между корпусом генератора и минусом АКБ. Затем включите нагрузку например фары и подогрев заднего стекла и снова проверьте. Какие показания будут? В идеале должен быть ноль.

Сам генератор показывает 14.1 в натяжку 14.2 при замере мултиметром. На акб показывает больше,14.5.

Поиск неисправностей — с чего начать

Первое, что следует проверить — это наличие перегрузки в бортовой сети. Безусловно, если в вашей автомашине не установлено ничего, кроме стандартной магнитолы, то делать этого не нужно, но если вы — любитель тюнинга, то проверку следует начать именно с этого варианта.

Для того, чтобы проверить нагрузку на сеть, потребуется хотя-бы визуально оценить количество дополнительно установленных световых и звуковых приборов, а также сравнить их суммарную мощность с мощностью генератора.

Если в конечном счете окажется, что две эти величины примерно равны либо потребляемая мощность даже превышает генерируемую, то нужно будет удалить некоторые устройства (чем именно «пожертвовать» — решать вам).

После этой процедуры нужно будет запустить автомобиль и проверить работу генератора. Если аккумуляторная батарея начнет заряжаться, значит причина была именно в перегрузке.

Второе, что нужно будет проверить — это соответствие установленных в машине генератора и аккумулятора. Так, некоторые автомобилисты, устанавливающие дополнительное оборудование на свое авто, ставят и аккумуляторные батареи увеличенной мощности, думая, что они смогут обеспечить энергией все вновь смонтированные приборы.

На самом деле, это далеко не так. Если мощность АКБ превышает мощность генератора, то последний просто не сможет ее полностью зарядить, благодаря чему в бортовой сети только увеличатся энергопотери. Об этом следует всегда помнить.

Какие автомобили подвержены проблеме

Естественно, вероятность получения аккумулятором избыточного заряда на новых иномарках существенно ниже, чем на изделиях с солидным пробегом от отечественного автопрома. Тем не менее есть ряд моделей, перезаряд на которых считается распространенной проблемой.

Речь идет об автомобилях ВАЗ в классическом исполнении. Среди «классики» данная неисправность чаще всего встречается на «шестерке» (ВАЗ 2106).

Грузовые авто и некоторые модели УАЗ оборудуются датчиками бортового напряжения и порой, эти датчики начинают сигнализировать о повышении зарядного тока между генератором и АКБ (18V и более). Это не нормально и может привести к скорому перезаряду. Однако часто проблема в самих датчиках, которые показывают неверную информацию.

Естественно, вероятность получения аккумулятором избыточного заряда на новых иномарках существенно ниже, чем на изделиях с солидным пробегом от отечественного автопрома. Тем не менее есть ряд моделей, перезаряд на которых считается распространенной проблемой.Речь идет об автомобилях ВАЗ в классическом исполнении. Среди «классики» данная неисправность чаще всего встречается на «шестерке» (ВАЗ 2106).

Самые частые вопросы

У автолюбителей насчёт перезаряда аккумуляторной батареи, всегда возникало множество вопросов, ниже будут приведены ответы на самые популярные из них:

• какие автомобили подвержены проблеме перезаряда;
• будет ли аккумуляторная батарея перезаряжаться, если установить более мощный генератор;
• влияние диаметра силовых проводов;
• подключение дополнительного аккумулятора;
• можно ли ездить с генератором, который перезаряжает АКБ;
• меняется ли электролит, после долгой перезарядки.

Какие автомобили подвержены проблеме

Больше всего данная проблема касается очень старых моделей иномарок или отечественных российских автомобилей. Такие машины, следует чаще подвергать диагностике.

В новых моделях производители стараются, как можно сильнее минимизировать перезарядку.

Бортовая система, установленная в автомобиле, выводит на экран все данные об авто. Тем не менее, маленький риск возникновения перезаряда существует.

важный элемент любого автомобиля.

Будет ли перезаряжаться АКБ, если поставить генератор большей мощности

Перезарядки оттого, что на автомобиле будет установлен новый, более мощный генератор не будет. Причина заключается в том, что реле генератора с помощью установленного регулятора, полностью контролирует подача напряжения на аккумуляторную батарею. Поэтому в случае исправного реле, проблем не возникнет.

Влияет ли на перезаряд диаметр силовых проводов

Самостоятельно диаметр таких проводов не является признаком перезарядки аккумуляторной батареи. Но в случае неправильно ремонта, а именно плохого контакта проводки, приведёт к большей подаче энергии.

Как правильно подключить второй гелевый АКБ, чтобы не было перезаряда

Цепляется такая батарея, через специальный элемент развязки. Чтобы не возникало повышенной подачи электроэнергии, требуется купить специальную железную пластину с установленным ограничителем или же другие устройства для контроля силу тока.

Необходимая деталь любого автомобиля.

Генератор перезаряжает АКБ, можно ли доехать до дома со снятым аккумулятором

Генератор даёт перезарядку причина. При возникновении поломки регулятора, нельзя ни в коем случае отключать питание аккумуляторной батареи. Понижение напряжения увеличит его на генераторе, хоть оно и без этого уже было высокое. Возникает угроза, перегорания всей электроники, находящейся в автомобиле.

Нужно ли менять электролит после долгой перезарядки аккумулятора

Замена дистиллированной жидкости в машине производится, только после полного восстановления аккумуляторной батареи. Заменив старый электролит, проблему перезаряда решить не удастся. При низком количестве жидкости её необходимо долить в аккумулятор.

Как долго можно заряжать аккумулятор для повышения плотности электролита и выпаривания воды

У каждой аккумуляторной батареи свои особенности и своя специфика плотности. Главным условием будет, наличие тока не более 2 ампер. Средняя плотность составляет 1,24 — 1,27 грамм на см³.

Стрелка датчика заряда батареи постоянно на плюсе — это перезаряд или нет

Не всегда стрелка заряда, находящаяся на плюсе, будет причиной перезаряда аккумуляторной батареи. Прежде всего, нужно выяснить настоящее напряжение на железных пластинах клемм. Удостоверившись, можно будет сделать вывод, показывает ли стрелка перезаряд или же нет.

Реле регулятор напряжения генератора ВАЗ

Реле регулятор напряжения (или просто реле напряжения) – это устройство, предназначенное для сохранения бортового напряжения сети, получаемого с генератора. Дело в том, что генератор, в силу неравномерности вращения ротора, не может обеспечить равномерное напряжение на выходе, так как оно, то возрастает, то снижается. Для поддержания заданной величины напряжения используется реле-регулятор.

Данное устройство выпускалось вначале в виде электромагнитного реле, основой которого служила катушка с сердечником и ряд небольших механизмов для замыкания, размыкания и создания определенного сопротивления в цепи. Такой вид регуляторов уже устарел и больше не производится.

На смену устаревшему типу реле, пришло электронное полупроводниковое устройство. Отличается от старого образца отсутствием каких-либо контактов, габаритами и содержимым. Кроме того, не поддается регулировкам, поэтому является одноразовым элементом.

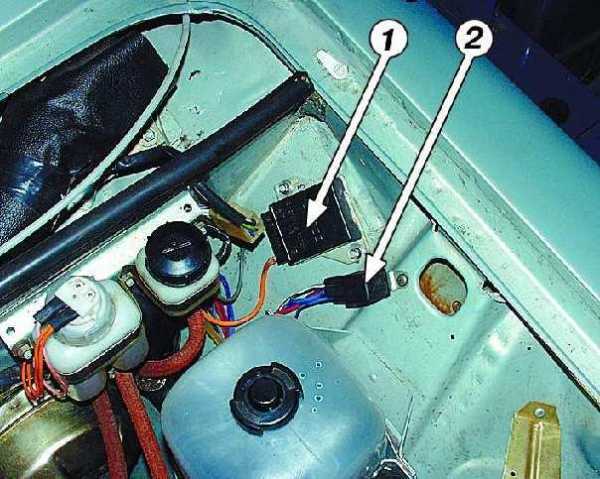

Крепление реле осуществляется при помощи шпилек и гаек на кузове автомобиля в подкапотном пространстве. Однако, современные образцы, например, на ВАЗ 2109, ВАЗ 2112, Lada Priora и Lada Kalina имеют реле напряжения, которые крепятся, непосредственно к щеткам генератора и представляют единое целое. Такие элементы в народе получили название «таблетка».

Неисправности реле напряжения и их диагностика на ВАЗ 2106

В процессе эксплуатации автомобиля в бортовой сети могут возникнуть определенные сбои, которые говорят о плохом электроснабжении аппаратуры. В первую очередь, автолюбители проверяют состояние генератора. Его снимают, разбирают, проводят диагностику и оценивают натяжение ремня. Если в процессе проверки, выясняется, что он исправен, то последним остается реле-регулятор напряжения.

https://youtube.com/watch?v=a3h2HMw8MxU

Самая обычная неисправность реле-регулятор – это слишком малый или слишком большой заряд. При мало заряде, на холостых оборотах плохо работают фары, двигатель работает неустойчиво, а ситуация улучшается после добавлении оборотов коленчатому валу.

При большом заряде, многие предохранители часто перегорают, фары светят слишком ярко, а электрическая аппаратура нагревается. В обоих случаях, приступают к замерам напряжения бортовой сети.

Запустите двигатель и прогрейте его. Приложите концы вольтметра к клеммам аккумулятора. Напряжение должно составлять 13,5 – 14 вольт. Попробуйте включить фары, дворники и т п. Если напряжение падает ниже 12 вольт, то реле напряжения нуждается в замене.

Замена реле-регулятора напряжения ВАЗ 2106

Чтобы заменить реле напряжения на ВАЗ 2106, отключите клемму аккумулятора и вытащите штекера с проводами из старого реле. После этого, открутите гайки крепления и вытащите со шпилек неисправный элемент. После этого, установите новое реле и закрутите гайки. Вставьте штекера в разъемы нового реле и наденьте клемму аккумулятора.

После установки нового элемента рекомендуется провести его проверку. Дело в том, что такие реле имеют особенность исправной работы только на одной машине. Это связано с плохим качеством сборки комплектующих деталей для наших автомобилей. Поэтому, если показания прибора снова не оправдывают ваших ожиданий, верните реле в магазин и попросите другое. Вполне возможно, что следующее реле окажется именно тем.

Помимо этого, существует, также, вероятность получения бракованного устройства. Именно поэтому, проверка реле должна проводиться обязательно.

Причины

Зачастую причины перезарядки кроются не в самой батареи, а в генераторе. Вот список наиболее частого перезаряда: 1. Проблемы с реле. Именно эта деталь отвечает за отключение батареи от зарядки, после достижения определённого уровня напряжения. Соответственно если с ней какие-то проблемы, тогда ток продолжает поступать на заряженный аккумулятор. Замена реле обычно никаких проблем не представляет, да и ремонт обойдётся дешёво.

2. Вышел из строя сам генератор. Схема та же самая, однако, в случае замены будьте готовы к гораздо большим затратам на покупку новой детали. 3. Неподходящий генератор. Если вы приобрели новый генератор, а проблема осталась, стоит проверить, а подходит ли для вашего автомобиля данная деталь. 4. Проблема с датчиком напряжения. Как правило, такие поломки довольно редкие, и возникают в дорогих машинах, где полно электроники и зачастую что-то может «коротить». Решается заменой датчика, стоимость отличается от класса машины. По сути, перечисленные проблемы самые распространённые, в ином случае ломаться в данной системе в принципе больше нечему.

В новых машинах, электроника предупредит владельца о том, что возникли проблемы. На «приборке» загорится «чек» и значок батареи.

Принцип работы генератора на ВАЗ-2114

Для того, чтобы преобразовать один вид энергии получаемого от двигателя в другой, создаваемый генератором необходимо наличие магнитного поля. А для того, чтобы создать все условия для его появления, в генераторе находятся два основных и очень важных элемента – это ротор и статор.

Ротор и статор генератора

• Ротор в генераторе, представляет собой подвижный элемент, оборудованный стальным сердечником с наконечниками. На этих наконечниках находятся специальные катушки для возбуждения, к которым и выведено внешнее питания.
• Статор , представляет по своей конструкции кольцо, неподвижное по принципу работы, собранное из индивидуальных стальных элементов, изолированных от обмотки. Внутри статора расположена обмотка из достаточно толстой медной проволоки.

• Шкив – это непосредственно привод агрегата, на который одевается ремень, передающий энергию двигателя.
• Подшипников в генераторе – два, передний и задний. В случае выхода из строя заднего подшипника, его можно просто заменить, чего нельзя сделать с передним, так как он запрессован непосредственно в корпус, и при поломке, замене подлежит вся часть корпуса генератора.

Корпус агрегата имеет две съёмных части, переднюю и заднюю, которые фиксируются с помощью болтов. Точно также фиксация осуществляется и статору, только она уже находится на внутренней части корпуса.

Конструкция генератора ВАЗ-2114

Особенности эксплуатации

Во время его работы, необходимо соблюдать такие элементарные правила:

Не допускайте случаев работы генератора, когда клеммы с аккумуляторной батареи отключены

Это связано с тем, что в отсутствии АКБ, будут наблюдаться постоянные всплески электрической энергии в сети, что может негативно сказаться на всех приборах и состоянии генератора в частности.
Во время проведения сварочных работ на автомобиле, следите за тем, чтобы провода были отключены не только с АКБ, но и с генератора .
Обращайте внимание на то, чтобы все провода были подключены согласно полярности , потому как неверное включение проводов даже на короткий срок может вывести всю систему из рабочего состояния.
Проверка работоспособности генератора должна проводиться только в строгом порядке выполнения работ (указана ниже — прим.).

Неисправности генератора ВАЗ 2108, 2109, 21099

Генератор отвечает за электроснабжение всей бортовой сети автомобиля с работающим двигателем.

Его неисправность приводит либо к прекращению выработки электрического тока (зарядки), либо к черезмерному повышению напряжения (перезаряду АКБ). На автомобилях ВАЗ 2108, 2109, 21099 проще всего выявить причины неисправности генератора по внешним признакам.

Признаки неисправности генератора автомобилей ВАЗ 2108, 2109, 21099

После пуска двигателя горит контрольная лампа разряда аккумуляторной батареи в щитке приборов

Генератор не выдает требуемый зарядный ток. Одновременно с горящей лампочкой показания вольтметра стремятся к нулю. АКБ постоянно не дозаряжается. Проверяем при помощи вольтметра (мультиметра) напряжение на клеммах аккумулятора (двигатель работает на холостых). Показания вольтметра должны быть следующие: генератор 37.3701 — 13,6 В, генератор 9402.3701 — 13,2 В.

«Народный» метод проверки генератора со снятием клеммы с АКБ на работающем двигателе подходит только для карбюраторных двигателей. Если после снятия клеммы двигатель глохнет, значит генератор перестал вырабатывать электрический ток.

— Ослабло натяжение ремня привода генератора

Ремень проскальзывает на шкиву, ротор генератора перестает вращаться с необходимой частотой. При этом возможен «свист» со стороны привода генератора. Проверяем и регулируем в случае надобности натяжение ремня.

— Неисправен регулятор напряжения генератора

— Неисправен диодный мост (выпрямительный блок) генератора

Скорее всего имеет место «обрыв» в его вентилях или короткое замыкание в отрицательных вентилях. Так же возможно повреждены диоды питания обмотки возбуждения. Диодный мост можно проверить при помощи омметра (мультиметра в режиме омметра) как прямо на автомобиле, так и на снятом генераторе.

Проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099

— Неисправен статор генератора

«Обрыв» или короткое замыкание в обмотке статора. Проверяем статор омметром, при наличии неисправности заменяем новым.

— Неисправен ротор генератора

Возможно выводы обмотки возбуждения, расположенной на роторе оторвались от контактных колец к которым прижаты щетки. Проверяем ротор, при необходимости заменяем новым.

Аккумуляторная батарея перезаряжается и «кипит»

Генератор выдает слишком большой зарядный ток, выше: генератор 37.3701 — 14,6 В, генератор 9402.3701 — 14,7 В, что проверяется вольтметром на клеммах АКБ. Стрелка штатного вольтметра находится в красной зоне в конце шкалы.

— Неисправен регулятор напряжения

Скорее всего имеет место короткое замыкание между его выводом «Ш» («DF») и «массой». Замените регулятор напряжения новым или заведомо исправным.

• Генератор шумит или «воет» при работе
• Причины неисправности
• Отвернулась гайка крепления шкива генератора, изношены подшипники генератора, межвитковое замыкание или замыкание на «массу» обмотки статора (генератор «воет»), короткое замыкание в одном из вентилей генератора.
• Примечания и дополнения
• — Причинами таких неисправностей как: контрольная лампа не загорается после поворота ключа в замке зажигания и пуска двигателя (штатный вольтметр показывает нормальное напряжение) или не загорается лампа и не работает вольтметр (или полностью не работают контрольные приборы) являются не неисправность генератора, а перегорание контрольной лампы, обрыв в цепи ее питания, перегорание предохранителя №5 (F16) в монтажном блоке (отвечающего за подачу тока в обмотку возбуждения генератора), обрыв в цепи питания комбинации приборов (оранжевый и оранжево-голубой провода) неисправность замка зажигания.

— В случае если контрольная лампа разряда горит на холостых оборотах, а при нажатии на педаль газа и в движении гаснет, необходимо в первую очередь проверить натяжение ремня привода генератора, а если не поможет, то проблема скорее всего в дополнительных резисторах расположенных в монтажном блоке реле и предохранителей.
