5 Профилактика
Для предотвращения срыва шлица необходима предварительная прочистка и промывка резьбы (если жиклёр расположен в резьбовом канале под пробкой) и обязательное использование инструмента, который соответствует ширине шлица.
Другим необходимым условием работы оборудования является прочистка жиклёра. На примере газовой плиты видно, как засоренный жиклёр влияет на процесс горения. Как видно из рисунка, когда нарушается оптимальное соотношение газа и воздуха (должно быть 1 к 10), конфорка начинает коптить, т. е. газ сгорает не до конца, и в результате образуется угарный газ.
Засорение жиклёров карбюратора также отрицательно сказывается на работе двигателя, который может глохнуть, не набирать нужные обороты. Об этом свидетельствует и повышенный расход топлива, и многое другое.
Как видно из рассмотренного материала, в любом техническом оборудовании, где требуется дозированная подача основного рабочего элемента, применяются жиклёры.
Выбор жиклеров
Подбирая набор новых жиклеров для модификации карбюратора, стоит всесторонне изучить этот вопрос: Солекс 21083 дорабатывают очень часто, и пара дополнительных советов от опытных водителей не помешает. Рекомендации по выбору чаще всего звучат подобным образом:
очень важно учитывать объем двигателя: при большом рабочем объеме лучше подобрать воздушные жиклеры с небольшим сечением, чтобы улучшить горючую смесь;
в первую очередь стоит выбирать именно топливные жиклеры, а уже потом искать воздушные;
последовательность важна и при установке жиклеров: сначала они устанавливаются в первую камеру, а уже потом во вторую – такой поэтапный подход позволит выбрать наиболее подходящую схему.
В качестве примера подбора жиклеров для 1,5-литрового двигателя можно рассмотреть такую комбинацию:
- в первой камере устанавливается топливный жиклер 102,5, а воздушный имеет сечение 155;
- для второй камеры выбирается топливный жиклер 110, а воздушный – с маркировкой 125 или 135.
Стоит обратить внимание на тот факт, что Солекс 21083 изначально рассчитан на 1,5-литровые двигатели, и его установка на силовой агрегат с большим рабочим объемом не рекомендуется: из-за особенностей конструкции данного карбюратора слишком «объемистый» двигатель не будет получать достаточно качественную горючую смесь
Также стоит помнить о том, что все карбюраторы Солекс имеют сходное устройство, за счет чего обеспечивается взаимозаменяемость их элементов. Это правило относится и к жиклерам: при необходимости можно подобрать для своего варианта жиклеры с другого карбюратора, имеющие иное сечение.
Из описанных выше аспектов и особенностей карбюраторов Солекс можно сделать простой вывод: для разных объемов двигателя нужно подбирать соответствующую конфигурацию, обеспечивающую качественное создание горючей смеси.
И последняя рекомендация: при подборе жиклеров с большим сечением иногда возникает желание расточить их самостоятельно. Делать этого не стоит, поскольку для работы жиклеров требуется правильное соотношение, достичь которого в «гаражных» условиях не получится даже при наличии подходящего оборудования.
Покупка и замена жиклеров
При покупке газовой плиты не забудьте проверить наличие подходящих комплектов жиклеров. Если упустить этот важный момент, и направить газ через неподходящие форсунки, то можно получить нестабильную работу. Конфорка будет коптить, периодически гаснуть или вовсе не сможет загореться при розжиге.
Если по каким либо причинам в комплекте с плитой не окажется соответствующих типу газа жиклеров, то их без труда можно отдельно приобрести. Информация о диаметре жиклеров должна быть указана в инструкции к газовому прибору.
Таблица средних параметров жиклеров для большинства моделей газовых плит:
| Тип горелки |
Тип газа (давление) |
|||
| NG G20 (20mBar) | LPG G30 (50 mBar) | NG G25 (20mBar) | LPG G30 (30 mBar) | |
| Маленькая горелка | 0,75 мм | 0,43 мм | 0,70 мм | 0,50 мм |
| Средняя горелка | 0,92 мм | 0,55 мм | 0,92 мм | 0,65 мм |
| Большая горелка | 1,15 мм | 0,60 мм | 1,15 мм | 0,75 мм |
| Горелка духовки | 1,20 мм | 0,65 мм | 1,15 мм | 0,75 мм |
| Горелка гриля | 0,95 мм | 0,60 мм | 0,95 мм | 0,65 мм |
Замена (установка) жиклера особого труда не составит — нужно лишь выкрутить гаечным ключом старый и вкрутить на его место новый. Лишь в некоторых случаях может потребоваться дополнительная регулировка подачи первичного воздуха и регулировка минимального уровня устойчивого пламени.
Дальнейшее поддержание карбюратора
Чтобы карбюратор в дальнейшем серьёзно не барахлил, необходимо тщательно следить за его работой и не запускать до критического состояния, которое исключает самостоятельный ремонт.
Будет уместно приобрести необходимые детали аналогичной модели карбюратора, разобранной на части специально для этих целей.
Для лучшей моторной производительности рекомендуется избавиться от экономайзера принудительного холостого хода. А своевременная профилактика и точно подобранные жиклёры обеспечат максимально надёжную работу агрегата.
Статья полностью отражает главную цель регулировки пускового устройства карбюратора Солекс, основанную на многолетней практике и заключающуюся в устойчивом старте двигателя на холостом ходу, который обеспечивает стандартную работу пусковой системы.
2 За что отвечают?
В автомобилестроении жиклёры применяются в карбюраторе, являющемся одним из сложных механизмов автомашины
Для стабильной работы двигателя в разных рабочих режимах важно, чтобы воздух и топливо поступали в смесительные камеры дозированно и в соответствующей пропорции. Жиклёры по-разному влияют на состав топливно-воздушной смеси. Если, к примеру, сечение жиклёра топлива увеличено, то смесь получается обогащенная, а если то же сделать с воздушным, то состав будет обедненным
Как видно из описанного, эти элементы карбюратора сказываются на расходе топлива, и вследствие этого на материальной стороне эксплуатации транспортного средства
Если, к примеру, сечение жиклёра топлива увеличено, то смесь получается обогащенная, а если то же сделать с воздушным, то состав будет обедненным. Как видно из описанного, эти элементы карбюратора сказываются на расходе топлива, и вследствие этого на материальной стороне эксплуатации транспортного средства.
Жиклёр для газовой плиты, называемый также капсулем, выполняет функцию подачи газа в необходимом объеме в точку сгорания под соответствующим давлением. Величина отверстия жиклёра находится во взаимосвязи с используемым давлением в системе газопровода. Характеристики последнего значительно отличаются при природном и сжиженном (пропан) виде газа.
Симптомы неправильного подбора газовых форсунок
О неправильной работе конфорок газовой плиты можно судить по следующим признакам:
- Сбалансированная конфорка поджигается без хлопков, не гаснет, горит ровно и без гудения.
- При оптимальном соотношении в смеси газа и воздуха огонь приобретает голубой цвет с зеленоватым оттенком.
- При избытке воздуха пламя становится низким и горит с шипением. В этой ситуации также возможен отрыв пламени от конфорки и гашение.
- Огонь молочно-желтого цвета с копотью свидетельствует о недостаточном доступе кислорода и неполном сгорании газа.
Рассмотренная информация о жиклерах для газовых плит носит рекомендательный характер
Очень важно понимать, что использование газа в бытовых целях не прощает пренебрежительного отношения. При малейших подозрениях на нестабильную работу не занимайтесь самодеятельностью и незамедлительно проконсультируйтесь со специалистами
Разновидности жиклеров и их соотношение
Автомобилистам достаточно интересно и порой необходимо узнать, где и какой жиклер с завода стоит на карбюраторе их транспортного средства.
Изучив принцип работы, стоит взглянуть и на разновидности жиклера.
Детали отличаются между собой в зависимости от выполняемых функций. Также на это влияет расположение в карбюраторной системе. В итоге можно выделить такие разновидности:
- топливные;
- воздушные;
- компенсационные;
- с холостым ходом.
Оценка элемента осуществляется по эксплуатационным свойствам. Требуется определить объём жидкости, который проходит через отверстие за определённый отрезок времени. На таких элементах предусмотрена маркировка. Это 3-значное число. Наносится в основном на торцевую часть.
С помощью маркированного числа можно узнать про производительность жиклера. Она исчисляется в кубических сантиметрах при давлении 1000 миллиметров ртутного столба. Это объём топлива, проходящий через отверстие.
Отверстия в жиклере строго калибруются. Если воспользоваться неподходящими инструментами для очистки, деталь можно окончательно испортить. И тогда решить проблему поможет только замена.
Для изготовления жиклеров применяются цветные металлы. Этим обусловлена подверженность деталей к деформации. Потому при очистке следует быть предельно аккуратными.
Для каждой камеры предусматривается изготовление соответствующего жиклера, то есть топливного или воздушного. Выбор делается исходя из сечения диффузора карбюратора автомобиля. Обычно для различных автомобилей и моделей выпускаются специальные комплекты жиклеров, которые отличаются по диаметру предусмотренного отверстия. Это во многом отвечает на вопрос о том, какой жиклер должен стоять в карбюраторе, чтобы двигатель обеспечивал оптимальную работоспособность.
Здесь следует учитывать такую особенность. Чтобы повысить динамику и улучшить разгон машины, часто устанавливается главный (топливный) жиклер большого размера. Это параллельно влияет на увеличение расхода топлива.
Чтобы определить оптимальное соотношение двух жиклеров для вашего карбюратора, рекомендуется заглянуть в руководство по эксплуатации, и учесть рекомендации производителя. Соотношение может быть от 80 на 100, до 125 на 165. В зависимости от этого, смесь может быть обеднённой, чрезмерно обогащённой, либо же оптимальной.
Проведение регулировки карбюратора
Каждый из карбюраторов регулируется по нескольким значениям. Выполнив эту операцию, изменяют:
- наполнение бензином поплавочной камеры;
- величину максимальных оборотов холостого хода;
- насыщенность топливно-воздушной смеси, поступающей в двигатель.
Выполнить регулировку качества смеси достаточно легко. Сделать это может каждый автолюбитель:
- На прогретом двигателе, при помощи винта регулировки качества смеси, выставляем количество оборотов, не более 900 на тахометре;
- Снижаем до максимально возможного — качество смеси, закручивая винт регулировки. Доводим работу двигателя до очень малых оборотов;
- Постепенно откручивая винт, доводим обороты до нормального количества, чтобы двигатель работал ровно. Здесь нельзя переборщить, лучше провести операцию еще раз. Повышенные обороты холостого хода повысят расход топлива, поэтому проводится дополнительная регулировка.
Бывают ситуации, когда обороты приходится увеличивать из-за провалов в работе мотора. Например, если при вращении винта не изменяются обороты. Причин у этой поломки несколько
Необходимо обратить внимание на:
- жиклер электромагнитного клапана – возможно, он засорился;
- канал, находящийся под винтом регулировки качества смеси. При некачественном бензине он засоряется;
- электромагнитный клапан — возможно неисправен именно он.
Проверить исправность клапана достаточно просто. На выключенном моторе отсоединяем от электромагнита провод, откручиваем электромагнитный клапан и отсоединяет топливный жиклер. Теперь поворачиваем ключ в замке зажигания и подносим снятый с клапана провод.
Щелчок и утапливание штока клапана в корпус говорит об исправности электромагнита. В противном случае, меняем этот узел устройства. Умельцы советуют более легкий способ. На работающем двигателе сдергиваем провод. Если мотор заглох, можно работать дальше — клапан исправен.
При попадании в жиклер соринки, его следует прочистить. Чистка проводится очень просто. Жиклер можно продуть с помощью насоса или компрессора. Нередко соринки настолько мелкие, что их не видно, но лучше перестраховаться и, если уж снимают деталь, то ее продувают для исключения этой проблемы. Проведя все операции, ставим жиклер на место и проверяем работу системы.
Почистить канал холостого хода под винтом регулировки смеси, на дороге, не всегда получается. Нередко он забивается настолько, что его нельзя продуть, и для устранения неисправности нужна разборка карбюратора. Только после этого появляется возможность прочищать этот канал. В такой ситуации есть временный выход.
Гаечным ключом ослабляем крепление электромагнитного клапана на карбюраторе, до состояния нормальной работы двигателя и доезжаем до дома. В этом случае бензин проходит мимо топливного жиклера холостого хода и это приводит к повышенному потреблению топлива. Основной «симптом» этой неисправности – перебои на минимальных оборотах и выключение двигателя при отжимании педали газа, поэтому обязательная чистка каналов и последующая регулировка помогут избавиться от поломки.
Замена жиклеров во всех подробностях
Подобрав по номерам жиклеры карбюратора Солекс, можно приступить и к их замене, в отличие от расточки эту операцию вполне реально провести и самостоятельно дома. Кстати говоря, не всегда поводом служит неправильно подобранный элемент, очень часто в процессе эксплуатации эти детали изнашиваются, засоряются, что приводит к изменению диаметра и состава смеси со всеми вытекающими последствиями. Кроме того, автовладельцы таким способом повышают мощность своего «железного коня» или, наоборот, уменьшают расход бензина. В общем, замена жиклеров вполне годится в категорию тюнинга транспортного средства.
Чтобы извлечь жиклеры от Солекс, придется демонтировать двигатель и, конечно, разобрать его. Перед тем как вытащить силовой агрегат обязательно отсоедините минусовой провод от АКБ, а затем снимите корпус воздушного фильтра. Заранее приготовьте чистую ветошь и растворитель, например, уайт-спирит, чтобы очистить поверхность мотора от загрязнений. Теперь необходимо найти место крепления приводного троса к воздушной заслонке и немного ослабить фиксирующий эти части винт. Проделайте то же самое и с болтом, крепящим оболочку троса. Для этой цели прекрасно подойдет рожковый ключ. Отсоединив от карбюратора трос, снимите и шланг подвода картерных газов с патрубка.
Извлечение жиклеров от Солекс
Чтобы отсоединить топливный шланг от штуцера, кроме гаечного ключа понадобится еще и крестовая отвертка. Сначала ослабляем затяжку крепежного хомута, затем демонтируем шланг и болтом М8 глушим отверстие в последнем. Необходимо снять шланг вакуумного регулятора. Также отсоединяется от вывода электромагнитного клапана и клемму провода. Берем плоскую отвертку и отжимаем с ее помощью наконечника тяги дроссельной заслонки, после чего извлекаем его. Теперь появилась возможность вытащить и возвратную пружину.
Чтобы снять карбюратор нужно приготовить накидной и рожковый ключ на «13». Первым откручиваются 3 гайки, посредством которых деталь крепится к впускному трубопроводу, а вторым – крепежная. Пользуясь случаем, осмотрите прокладку карбюратора, возможно, и ей не помешает замена. Если узел будет снят длительное время, то обязательно заглушите впускной трубопровод ветошью. Чтобы осуществить замену жиклеров в карбюраторе, осталось снять с него крышку. Берем плоскую отвертку и откручиваем эти детали. Сначала убираем топливные жиклеры, потом воздушные. В кольцах последних деталей найдете эмульсионные трубки, чтобы вытащить, их следует поддеть надфилем.
Замена прокладки карбюратора
Замена не должна делаться вслепую. Визуально оцените состояние жиклеров. Наличие рисок, царапин и неровностей на их внутренней поверхности недопустимо, так как эти дефекты снижают пропускную способность. Негативное влияние имеет и загрязнение деталей смолами. Перед установкой новых жиклеров желательно проверить их на специальном стенде, так вы сможете увидеть, насколько соответствует указанная пропускная способность элементов реальным показателям.
Установка новых деталей Солекс
Если уж начали разбирать карбюратор, то неплохо было бы изучить и состояние остальных его частей, может быть, замена жиклеров не единственная потребность этого узла. Откручиваем винт ускорительного насоса и демонтируем последний вместе с клапаном и уплотнительными кольцами. Затем извлекаем из штатного места кольца и диффузоры обеих камер. Чтобы вытащить из ускорительного насоса канал, необходимо открутить крепежный винт.
Далее извлекаем вместе с корпусом топливный жиклер и достаем его. Демонтировать диафрагму можно после того, как откроете ее крышку и достанете пружину. Раскрутив болтовые соединения, разъединяем корпус карбюратора и дроссельной заслонки. Теперь появился доступ к теплоизоляционному элементу и картонным прокладкам. Снимаем крышку вместе с регулировочным винтом, затем извлекаем последний с уплотнительным кольцом. Все детали с дефектами ждет замена, остальные части хорошенько промываем в специальном средстве. Жиклеры и прочие отверстия продуваем сжатым воздухом. Собираем в обратном порядке.
После выставления правильного уровня в поплавковых камерах можно отрегулировать холостой ход путём вращения винтов, отвечающих за качество и количество топлива. Некоторые идут ещё дальше и модернизируют агрегат ещё изощрённее. Например, делают отверстие в заслонке, запаивают эмульсионные трубки и т. п. Но это уже лишнее. А вот подбор жиклеров для правильной настройки карбюратора вещь даже нужная и полезная. Если все сделать правильно, в конечном итоге можно получить экономичный расход и хорошую отзывчивость акселератора.
Виды жиклеров и его функции
Деталь различают по тому, какие она функции выполняет, а также в зависимости от расположения в карбюраторе.
Можно разделить на несколько видов: жиклер воздушный, компенсационный, топливный жиклер.
Также существует жиклер с холостым ходом. Деталь оценивается по свойствам эксплуатации.
Вычисляется количество жидкости, пропускаемое сквозь калиброванное отверстие за определенное количество времени.
Деталь имеет маркировку в виде трехзначного числа, если это жиклер карбюратора, которая, как правило, нанесена на торец.
Данное число позволяет определить функциональность жиклера в кубических сантиметрах,
если давление водяного столба составляет 1000 мм.
Жиклеры карбюратора. Виды и размеры жиклеров
Отверстие, которое находится в жиклере должно быть строго калиброванным.
Не рекомендуется прочищать деталь острыми предметами, чтобы не нарушить ее функциональность.
Изготовлен жиклер из цветного металла, поэтому его легко деформировать.
Основная функция жиклера — строгое дозирование топлива или же воздуха (в зависимости от того, какой это жиклер) для дальнейшего распыления в камеру сгорания цилиндра. По факту, эта запчасть напрямую влияет на динамические характеристики автомобиля. Специально подобранные и настроенные жиклеры могут сделать двигатель динамичным и мощным, или же наоборот — более экономным, но не таким приемистым.
Принцип действия
Работает «Солекс 21073» следующим образом. Бензин попадет в поплавковую камеру при помощи впускного штуцера — топливо также проходит через фильтр-сетку, где очищается, и идет через игольчатый клапан. Камера с поплавком двухсекционная, а секции между собой соединены. В них будет одинаковое количество бензина. Такая конструкция позволяет значительно снизить влияние наклонов кузова на уровень топлива в данной камере.
Тем самым обеспечивается более стабильная работа двигателя. По мере того как камера наполнится, поплавок, прижимая часть игольчатого клапана, перекрывает доступ горючего в камеру. Так поддерживается постоянный уровень бензина в механизме. Далее из поплавковой камеры бензин сквозь жиклеры попадает в смесительные колодцы. В эти же колодцы через специальные отверстия в эмульсионных трубках или воздушных жиклерах попадает воздух. Далее в них бензин и воздух смешивается. В результате образуется топливная смесь. Она попадет в малые, а также в большие диффузоры устройства. Это главная дозирующая камера. В зависимости от режима работы двигателя, в карбюраторе могут запускаться те или иные механизмы и системы. Когда владелец пытается запустить двигатель «на холодную», чтобы обогатить топливную смесь, в дело вступает пусковое устройство. Его водитель запускает из салона — это подсос.
Когда ручка вытянута максимально, воздушная заслонка первой камеры полностью закрыта. Вместе с этим в первой камере открывается на расстояние пускового зазора. Он настраивается при помощи регулировочного винта на карбюраторе «Солекс». Регулировка зазора позволит настроить обороты в режиме холостого хода.
Жиклеры карбюраторов Солекс
Карбюраторы семейства Солекс имеют практически одинаковое устройство (корпус, крышка). Но жиклеры у них разные (с разной производительностью), так как применяются они на двигателях различного объема. Сравним производительность топливных и воздушных жиклеров основных систем карбюраторов семейства Солекс. Данная информация может помочь при проверке соответствия маркировки жиклеров установленных на том или ином карбюраторе номиналу или при настройке карбюратора на экономичный режим работы путем подбора жиклеров, либо более мощностной режим.
Жиклеры карбюраторов Солекс (Solex), таблица применяемости
Топливные жиклеры ГДС карбюраторов Солекс
| Модели карбюраторов | 1-я камера | 2-я камера |
| 2108-1107010 | 97,5 | 97,5 |
| 21081-1107010 | 95 | 97,5 |
| 21083-1107010 | 95 | 97,5 |
| 21073-1107010 | 107,5 | 117,5 |
| 21051-1107010 | 105 | 110 |
| 21083-1107010-31 | 95 | 100 |
| 21083-1107010-35 | 95 | 100 |
| 21083-1107010-62 | 80 | 100 |
| 21412 | 95 | 95 |
Расположение на карбюраторе
Топливный жиклер ГДС первой камеры карбюратора Солекс 21083
Воздушные жиклеры ГДС карбюраторов Солекс
| Модели карбюраторов | 1-я камера | 2-я камера |
| 2108-1107010 | 165 | 125 |
| 21081-1107010 | 165 | 135 |
| 21083-1107010 | 155 | 125 |
| 21073-1107010 | 150 | 135 |
| 21051-1107010 | 150 | 135 |
| 21083-1107010-31 | 155 | 125 |
| 21083-1107010-35 | 150 | 125 |
| 21083-1107010-62 | 165 | 125 |
| 21412 | 160 | 100 |
Расположение на карбюраторе
Детали ГДС (главных дозирующих систем) карбюратора Солекс 21083
Топливные жиклеры системы холостого хода карбюраторов Солекс
| Модели карбюраторов | 1-я камера | 2-я камера |
| 2108-1107010 | 39-44 | — |
| 21081-1107010 | 39-44 | — |
| 21083-1107010 | 39-44 | — |
| 21073-1107010 | 39-44 | — |
| 21051-1107010 | 37-43 | — |
| 21083-1107010-31 | 38-44 | — |
| 21083-1107010-35 | 38-44 | — |
| 21083-1107010-62 | 50 | — |
| 21412 | 35-41 | — |
Расположение на карбюраторе
Электромагнитный клапан ЭПХХ карбюратора Солекс с топливным жиклером СХХ
Воздушные жиклеры системы холостого хода карбюраторов Солекс
| Модели карбюраторов | 1-я камера | 2-я камера |
| 2108-1107010 | 170 | — |
| 21081-1107010 | 170 | — |
| 21083-1107010 | 170 | — |
| 21073-1107010 | 140 | — |
| 21051-1107010 | 140 | — |
| 21083-1107010-31 | 170 | — |
| 21083-1107010-35 | 170 | — |
| 21083-1107010-62 | 160 | — |
| 21412 | 150 | — |
Расположение на карбюраторе
Видимые элементы СХХ карбюратора 2108, 21081, 21083 Солекс при снятой крышке
Топливный жиклер переходной системы 2-й камеры карбюратора Солекс
| Модели карбюраторов | 1-я камера | 2-я камера |
| 2108-1107010 | — | 50 |
| 21081-1107010 | — | 50 |
| 21083-1107010 | — | 50 |
| 21073-1107010 | — | 70 |
| 21051-1107010 | — | 50 |
| 21083-1107010-31 | — | 50 |
| 21083-1107010-35 | — | 80 |
| 21083-1107010-62 | — | 50 |
| 21412 | — | 80 |
Расположение на карбюраторе
Топливный жиклер переходной системы второй камеры карбюратора Солекс 2108, 21081, 21083, установленный в трубке забора топлива
Воздушный жиклер переходной системы 2-й камеры карбюратора Солекс
| Модели карбюраторов | 1-я камера | 2-я камера |
| 2108-1107010 | — | 120 |
| 21081-1107010 | — | 120 |
| 21083-1107010 | — | 120 |
| 21073-1107010 | — | 140 |
| 21051-1107010 | — | 150 |
| 21083-1107010-31 | — | 120 |
| 21083-1107010-35 | — | 150 |
| 21083-1107010-62 | — | 120 |
| 21412 | — | 150 |
Расположение на карбюраторе
Воздушный жиклер переходной системы второй камеры карбюратора Солекс
| Модели карбюраторов | 1-я камера | 2-я камера |
| 21083-1107010-62 | 85 | — |
Примечания и дополнения
- Жиклеры карбюраторов Солекс взаимозаменяемые. То есть на свой карбюратор можно без особых проблем установить жиклеры с другого карбюратора Солекс, но, например, большей или меньшей производительности.
- Переходная система первой камеры карбюратора не имеет своих жиклеров, она конструктивно объединена с системой холостого хода карбюратора.
- Топливные и воздушные жиклеры ГДС, топливный жиклер системы холостого хода можно вывернуть и заменить, остальные нет.
Регулировка карбюратора Солекс 21083
В карбюраторе Солекс предусмотрено несколько видов регулировок, и регулировать можно:
- уровень бензина в поплавковой камере;
- количество минимальных холостых оборотов;
- качественный состав топливной смеси (ТС) с помощью винта качества холостого хода (ХХ).

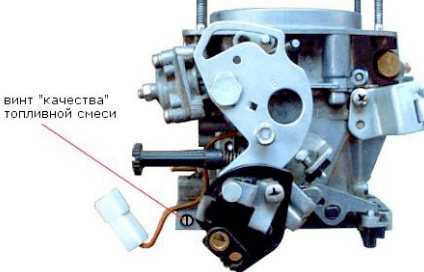

Регулируется качество ТС очень просто, и любой автовладелец может выполнить регулировку своими руками. Для этого нужно хорошо прогреть движок и винтом количества выставить обороты в пределах 800-900 об/мин. Затем:
- закручиваем винт качества до тех пор, пока ДВС не начнет работать с некоторыми перебоями и снижать кол-во оборотов;
- отворачиваем винт так, чтобы мотор опять заработал ровно, обычно достаточно сделать один оборот. Если винт отпустить слишком много, расход топлива увеличится.
В иных случаях приходится винт количества ослаблять больше, так как в работе двигателя появляются провалы.
Одна из самых частых проблем холостого хода – невозможность регулировки карбюратора Солекс 21083 с помощью винта качества – при его закручивании и откручивании обороты ДВС не меняются. Причин такой неисправности несколько:
- засорился жиклер в электромагнитном клапане;
- засорился канал ХХ, который находится под «качественным» винтом;
- неисправен сам электромагнитный клапан (ЭК).
Работоспособность самого ЭК проверить достаточно просто, делаем это следующим образом:
- на неработающем двигателе снимаем провод с клапана;
- выкручиваем ЭК;
- снимаем с него топливный жиклер, он сдергивается руками;
- включаем зажигание;
- соединяем провод с ЭК – в момент контакта должен раздаться сухой четкий щелчок, и шток клапана утапливается. Если щелчка нет, а шток не двигается, такой ЭК необходимо заменить.
Также необходимо сразу продуть и жиклер – в некоторых случаях в него попадает настолько мелкая соринка, что ее практически не видно. Есть еще проблема Солекса – канал холостого хода под винтом качества засоряется так, что его невозможно продуть.
Проверить работоспособность ЭК можно и другим способом – во время работы ДВС на холостом ходу нужно сдернуть провод с электромагнитного клапана – если мотор заглохнет, значит, электромагнитный клапан работает исправно.
Если каналы ХХ засорились, мотор на минимальных оборотах начинает работать с перебоями, глохнет при сбросе газа. Когда нет времени заниматься ремонтом, а доехать то точки назначения необходимо срочно, есть один способ, которым можно заставить работать мотор стабильно на холостом ходу. Для этого во время работы ДВС на ХХ ослабляем ключом на 13 ЭК, находим то положение, в котором движок работает наиболее стабильно. Но так ездить постоянно не следует – при таком положении электромагнитного клапана резко возрастает расход топлива, так как система холостого хода работает в обход топливного жиклера ХХ.
Настройка уровня в поплавковой камере
Итак, мы рассмотрели устройство «Солекс». Регулировка карбюратора поможет выставить оптимальный режим, когда двигатель будет работать максимально эффективно и при этом расход топлива не будет слишком высоким. Для начала необходимо завести и немного прогреть мотор. Затем демонтируют топливный шланг и крышку карбюратора. После отсоединяют трос подсоса и скручивают крышку с устройства.
Ее необходимо снимать максимально ровно и аккуратно, чтобы не повредить поплавок. Затем линейкой либо штангенциркулем измеряют расстояние в каждой из камер. Мерять нужно от привалочных плоскостей до кромки бензина. Этот размер должен составить около 24 мм. Если оно больше или меньше, тогда параметр регулируют при помощи подгибания поплавка. Затем устройство снова собирается, заводят двигатель и прогревают его.
Как настроить холостой ход
Регулировка холостого хода (РХХ) проводится при появлении поломок в работе мотора – если он не запускается, глохнет после запуска и других проблемах. Также РХХ рекомендуется выполнить после замены или ремонта карбюратора.
Для РХХ вам понадобится:
- Тахометр – с его помощью определяют частоту вращения коленвала. Регулировать ее можно на слух, но с этим могут справиться только опытные автолюбители.
- Шлицевая отвертка – чтобы вращать винт регулировки качества/количества смеси. Ширина отвертки – 3 мм.
Подготовка к РХХ:
- Прогрейте двигатель до 85-90°С.
- Утопите рычаг «подсоса» до упора, она должна быть открыта на 100%.
- Заглушите двигатель и подключите тахометр. Перед этим прочтите инструкцию к прибору и действуйте по ней.
- Запустите двигатель и включите дальний свет и обогрев – чтобы в сети была нагрузка.
Оптимальные обороты ХХ для моторов с Solex – 750-800 об/мин. Вращайте винт «количества» топливной смеси и выставьте указанную выше частоту коленвала. Если не удается выставить нужную частоту вращения, придется регулировать еще и винт «качества» топливной смеси.
На винте «качества» топливной смеси может стоять заглушка из пластмассы – ее перед регулировкой надо убрать – проколоть ее шилом и вытащить крючком или саморезом.
Регулировка ХХ проводится трижды. При отсутствии результата повторяют ее еще 2-3 раза. Перед началом работ проверьте, правильно ли выставлено зажигание и исправность проводки, не подсасывается ли посторонний воздух в карбюратор.
- При помощи шлицевой отвертки вращайте винт «качества» топлива. Выставьте максимальную частоту вращения коленвала. Вращайте винт вправо-влево, пока не найдете нужное положение. Определит его на слух или с помощью тахометра.
- Вращайте винт «количества» ТС. выставьте 900 об/мин. Если крутить его по часовой стрелке, то заслонка приоткрывается и обороты возрастают, в обратную сторону – падают. Ищите оптимальное положение винта.
- Крутите винт «качества», чтобы выставить 800 об/мин.
