Распиновка разъема магнитолы по цветам проводов

Peter-sinborisa › Блог › Электросхемы Daewoo Nexia

Запись непостоянная, редактируемая В основном для себя любимого, схемы для Н100

(до2008)

***Лампы применяемые в авто и свечи

*** Замок зажигания и разгрузка контактов 30-15

*** Приборы освещения с «разгрузкой фар»

Учитывая замену проводки фар на 1,5кв.мм и установленном корректоре

*** Дневное освещение, габариты, подсветка номера, бибикалка

*** Фонарь бардачка, прикуриватель, часы, плафоны салона и багажника

*** ПТФ, Стоп сигнал, лампы ЗХ

*** Обогрев стекла + обогрев зеркал

*** Электрозеркала, привод, обогрев, подсветка «привет»

*** Центральный замок, Магнитола

*** Стеклоочиститель и схема реле (серое большое без микросхемы), 2 взмаха в режиме омывателя

Комментарии 34

Только где вентилятор охлаждения радиатора?

Спасибо. Только увидел

Хорошие схемы. Класс!

Это конечно невероятно но я так и не нашол решения проблемы с этой с%@&ой стрелкой, в самом деле предётся подходить диодик(((

Как снять, заменить и установить магнитолу на Daewoo Matiz

Большинство

Рассматривать все вышеуказанные действия мы будем на примере головного устройства от JVC 427, хотя различия между разными моделями магнитол стандарта DIN практически отсутствуют, так что данная инструкция может оказаться справедливой для большинства схожих случаев.

Подготовка

Для начала, нужно подготовить все необходимые инструменты. Кроме стандартного набора ключей и отвёрток, нам понадобятся винты, посредством которых боковые части будут удерживать магнитолу (подойдут комплектные), ножницы по металлу и сверло, также, для работы с металлом. Кроме этого, нужно будет найти небольшой кусочек изоленты и паяльник, что намного облегчит нам задачу по выполнению такого процесса, как замена магнитолы на Матизе.

Подключение новой магнитолы на Дэу Матиз

Демонтаж

В большинстве руководств по демонтажу старой магнитолы значится, что первым делом, после выкручивания болтов, нужно поддеть чёрную рамку отвёрткой, пока она не будет отщёлкнута. Так делать, ни в коем случае нельзя, так как вы можете легко поцарапать и без того маркий пластик, который позже уже не восстановить. Вместо этого, просто тяните маску на себя со значительным усилием. Начинать нужно возле пепельницы, плавно перемещаясь по всему её периметру. Вытащить её нужно до того уровня, пока возле воздуховода не пролезет рука, дабы суметь дотянуться к переключателям аварийки и противотуманных фар. Соответствующие защёлки на проводах будут находиться на верхней их части. Так что, нам нужно будет просто нажать и вытянуть данные колодочки по направлению к себе. Только после этого маска может быть аккуратно

Если же вы всё-таки решились использовать отвёртку в процессе демонтажа маски, то, хотя бы, заверните её в тонкую плотную ткань. Полностью это не избавит вас от риска поцарапать торпедо, но следы в таком случае будут заметно меньшими.

Что же касается демонтажа самого приёмника, то тут всё довольно просто. Он держится на двух винтах, которые нужно будет открутить, а также на двух пучках проводов для питания и подачи сигнала. Их, также, отключаем. Если появились проблемы с отключением антенного гнезда, потяните его сильнее, главное, не за сам провод. Вот и всё, старая магнитола демонтирована.

Вывод разъемов и их переделка для подключения новой автомагнитолы

Установка новой магнитолы

Установить новую магнитолу будет немного сложнее, в случае, если вы используете неоригинальную модель. Тут существует два возможных варианта. В первом случае, можно будет заказать специальную рамку-салазки, известную под каталожным номером 96254552. На ней уже есть штатные штырьки и уши. Цена вопроса за рамку и переходник под кабели составляет всего лишь 15 долларов США. Подключение происходит, в таком случае, практически так же, как и демонтаж старого головного устройства.

Если же вы решили воспользоваться вторым способом, то будьте готовы к тому, что старый приёмник придётся использовать как переходник. Для этого, полностью разберите магнитолу и откусите соответствующий разъём на его плате, оставив при этом ножки, чтобы припаять в дальнейшем его к проводам новой магнитолы по схеме. Главное, это не забыть о надёжной изоляции проводов, так как при свободном их движении возле печки, присутствует довольно высокий риск короткого замыкания. Чем это чревато – вы и сами знаете. Для того чтобы проверить качество подключения и изоляции, проведите пробное включение ещё не установленной магнитолы.

Главное, что нужно знать, так это то, что при выключенном зажигании, настройки часов и станций не должны сбиваться. Для этого нужно подключить BACK UP B+ и ACC B+, первый из которых отвечает за постоянное питание, а второй – лишь за питание во время работы.

Теперь переходим к модификации металлического корпуса головного устройства. При помощи ножниц по металлу отрезаем от него боковые стороны, чтобы на отрезанной части оставались лишь «ушки», предварительно отогнутые, а также маленькие медные штырьки. Все небольшие выштамповки, которые нам уже не нужны, выравниваются посредством постукивания обычным молотком. При необходимости, закрепите их скотчем.

Проверьте, всё ли хорошо подходит и устанавливается. Если всё в порядке, можно начинать высверливать дырки для надёжного крепления боковин. Используются комплектные с магнитолой саморезы. Теперь осталось только подключить провода и собрать всё вместе.

Видео о замене головного устройства

Время на выполнение данной работы не должно превысить двух часов. Если же вы сталкиваетесь с монтажом магнитолы впервые, то весь процесс может затянуться на три часа, не более.

Демонтаж

Вывод разъемов и их переделка для подключения новой автомагнитолы

Daewoo Nexia «Ксю черри ㋡» › Бортжурнал › Замена магнитолы. Часть 2 (поиск постоянного плюса)

Все, надоело,

постоянно начинать крутить диски с начала, флэху с начала, настройки всегда по дефолту… Все надо искать его… постоянного плюса…

Началось

все как обычно, вчера приехал домой и что-то не захотелось идти домой, думаю вот оно время для поисков. Зашел за мультиметром и в бой. Снимаем рамку вокуг, 4 болта магнитолы и вот они провода разъемы. Когда менял магнитолу видал остатки проводов от штатной в гофре, ну и стал искать там. Первым делом нашел красный провод с желтой полосой, все говорит о том что это плюс, да так и есть 12,6 на на вольтметре, зажигание выключено. Минус замкнул на железо вокруг.

На всякий

пожарный сходил до дома, сверил распиновку разъема тк электрика не шутка.) Было дело повалил дым из торпеды на учебке, когда я был за рулем, хватило. Так же дома был найден многожильный кабель на удлинение.

Уже в машине

мне стало интересно откуда же идут те самые плюсы, что подключены сейчас. Разобрал пепельницу и панель у вокруг ручки, оказывается все идет от прикуривателя, м дя, что же не от штатных то проводов? Да еще и ужаснулся, смазка ручки КПП, можно сказать, отсутствует, и черная кучка сухой грязюки лежит внизу…Чем бы смазать? Грфитка покатит? Литола нету =(

Ладно

отвлеклись, лепим, удлиняем и получаем результат, все как обычно по колхозному на скрутках.

Проверяем

и о чудо все настройки сохраняются все работает, но есть одно но, саб так и не запел почему то =( Сначала грешил на глюк магнитолы, тк в ней можно отключить RCA, но теперь все понятно дело не в ней. Но чуть помыслив, вспомнив распиновку, прозвонив контакты на сабе, до меня потихоньку начало доходить. Опять бегом домой сверять свои идеи с гуглом.

Распиновка стандартного евроразъема

Евроразъемом называют стандартный штекер, который используют в большинстве стран мира. При подключении оборудования можно столкнуться с запутанными в пучок нестандартными проводами. Решается эта проблема приобретением переходников и распиновкой фишек магнитолы.

Стандарты 1din и 2din

Разъемы акустических систем бывают двух видов: нестандартные от компании-производителя в основном штырькового вида и стандартизированные европейские, которые находятся сзади. Установка оборудования со специальным аудиоразъемом от производителя потребует использование специального фирменного коннектора. Если штекер ISO, то подключиться нему можно напрямую. Евроразъемы бывают двух видов 1din и 2din, разница в высоте автомагнитол. Двухблочный в два раза выше, подсоединяется не ко всем автомобилям, потому что на панели нет места под нужные размеры.

Магнитолы с европейским 1din самые распространенные.

При установке автомагнитол применяют провода с маленьким диаметром 1,5-2 мм, для силовых линий – с большим сечением. Несоблюдение этих простых правил исказит звук, выведет оборудование из строя.

№ 1	—
№ 2	—
№ 3	—
№ 4	Постоянное питание
№ 5	Питание антенны
№ 6	Подсветка
№ 7	Зажигание
№ 8	Масса

Производители в Японии, США и некоторые китайские применяют стандарт 2din.

Верхний силовой разъем А

Штекер используют для питания электричеством ресивера, антенны и усилителя, а также при необходимости управления подсветкой или при отключении сигнала звука. Применяют стандартную маркировку по цветовой гамме. Выходы 1-3 и 6 в акустике низкого и среднего ценового сегмента не используются, они предназначены для дополнительных опций продукции высокого класса.

Типы подключения

Первый – соединение в цоколе проводов двух цветов желтого и красного, включение/выключение ресивера не зависит от зажигания. Способ не удобен тем, что предрасполагает к разрядке АКБ, если не выключить акустику;
Второй – провод подключают через замок зажигания, желтый – к бортовому компьютеру.

Функциональное назначение выходов ресивера

ANT	Разъем применяется, если в автомобиле имеется выдвижная антенна
Remote	Возможно подключение несколько динамиков
Illumination	Позволяет менять интенсивность свечения устройства
Mute	Регулировка звука
А4	Включение/выключение

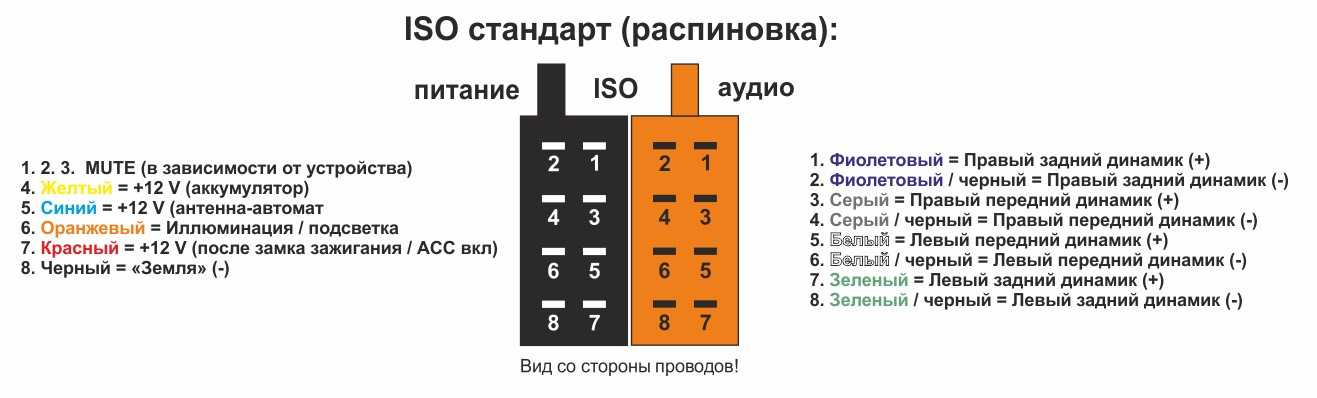

Распиновка ISO-разъема магнитолы

А 4	Цв. желтый	Аккумулятор + Питание
А 5	Цв. синий	Антенна.
А 6	Цв. оранжевый	Подсветка
А 7	Цв. красный	Зажигание, 12В. При отключении сброс параметров к заводским.
А 8	Цв. черный	Акустика

Нижний акустический разъем В

Применяют для подключения усилителей (2 кабеля на каждый). Звучание аппаратуры зависит от того, правильно ли подключены все разъемы. Главное – не перепутать, иначе акустика будет некачественной.

Правила подключения колонок по цветовой маркировке проводов

Цв. белый	Левая передняя
Цв. серый	Правая передняя
Цв. зеленый	Левая задняя
Цв. фиолетовый	Правая задняя

Как снять, заменить и установить магнитолу на Daewoo Matiz

Большинство

Подготовка

Демонтаж

Вывод разъемов и их переделка для подключения новой автомагнитолы

Установка новой магнитолы

Видео о замене головного устройства

Советы по выбору магнитолы

Если вас не устраивает штатная магнитола автомобиля Daewoo Nexia, ее звучание, передача формата, отсутствие возможностей взаимодействия с некоторыми дополнительными устройствами, то, возможно, пришло то время, когда пора заменить ее. Вы хотите слышать воспроизведение качественного звука, получить возможность работать во всех современных форматах и получать подключение дополнительных устройств. Флешки сейчас очень популярны и распространены, поэтому надо позаботиться о наличии в устройстве разъема для USB, что бы обеспечить возможность подключения.

Всегда есть выбор, который можно остановить, например, на мультиформатных моделях магнитол, способных считывать не только CD-диски, но и MP3, AAC и WMA. Ресиверная панель будет иметь алмазное покрытие и декоративный внешний вид. Управление потребует определиться с источником звука и диапазоном волн, которые способен принимать тюнер, кроме того, появится возможность сменить проигрываемую папку или дорожку воспроизведения.

Источник

Видео разбор распиновки автомагнитолы

С машиной досталась штатная кассетная магнитола Clarion. Автомобиль 2007 года выпуска. Не нашел достаточно полных мануалов по замене, решил запилить свой, может кому будет полезно. Больше всего до разборки панели меня интересовал момент, съемные ли крепления на штатной магнитоле… видел в некоторых отчетах монолитный корпус магнитолы с ушами и приходилось колхозить или приобретать кронштейн салазки (его каталожный номер 96254552). Дак вот, касаемо кассетной магнитолы вот такой

Крепления съемные, и их реально переставить на другой девайс, думаю без доработок.

Правда в моем случае пришлось просверлить дополнительное отверстие в креплении, т.к. купленное мной устройство именуемое «Автомобильные ресивер» короче обычной магнитолы в два раза, за счет отсутствия привода CD, но это все тонкости.

Плюсы и минусы такого метода: плюс — не надо ничего переделывать, минус — если понадобится снять магнитолу, придется разбирать консоль.

Теперь сам процесс:Откручиваем 5 саморезов крепящих центральную консоль, 4 в районе приборной панели (для верхних лучше подойдет короткая отвертка, будет удобнее), один в углублении под магнитолой. Далее снизу начинаем тянуть консоль на себя, сдернуть с защелок довольно трудно. Отцеплять разъемы кнопок я не стал, просто отвел консоль в сторону.Откручиваем 2 самореза по бокам

Вынимаем магнитолу, отцепляем два разъема и антенну.

Вообще, есть переходник на стандартный ISO, мне он не подходил т.к. новый мафон обладал собственным разъемом, его я и использовал, ампутировав штатные.

Распиновка разъемов:Разъем А (серый) питание1. Пустой2. Пустой3. Пустой4. Back Up — Оранжевый — Постоянный плюс5. Пустой6. ILLUMI — Коричневый с белой полосой (не подключал)7. ACC — Желтый — Плюс при включении зажигания8. GNG — Черный — Масса

Провод коричневый с белой полосой маркированный ILLUMI мне подключить было не куда, а вообще на других устройствах он служит для подачи питания в режиме ожидания, для отображения например, часов.

Разъем B (коричневый, выходы на динамики)1. Задний правый (+) — Синий2. Задний правый (-) — Синий с белой полосой3. Передний правый (+) — Зеленый с черной полосой4. Передний правый (-) — Зеленый с серой полосой5. Передний левый (+) — Серый6. Передний левый (-) — Коричневый с зеленой полосой7. Задний левый (+) — Коричневый8. Задний левый (-) — Желтый

Получилось как то так

По традиции, собираем все в обратном порядке, аккуратнее с кнопкой сброса временного пробега на приборке.И конечный результат

Установка автомагнитолы – процесс творческий, но при этом не очень сложный. Опытный автолюбитель, хотя бы немного знакомый с основами электротехники, без проблем сможет выполнить подключение автомагнитолы своими руками. О том, как правильно подключать магнитолу в машине, и в какой последовательности это нужно делать, мы и расскажем в данной статье.

Следует помнить, что неправильно установленная и подключенная магнитола будет не только плохо звучать, но может и вовсе привести к короткому замыканию или даже пожару в автомобиле.

Хорошую видео-инструкцию по установке и подключению автомагнитолы в машине можно посмотреть на видео внизу этой страницы.

Неправильное подключение автомагнитолы вызывает следующие проблемы:

Во время стоянки магнитола потребляет слишком много электроэнергии, вследствие чего аккумулятор постоянно разряжается и при длительной стоянке есть шанс не запустить двигатель.
При прослушивании мызыки на высокой громкости магнитола начинает «заикаться», появляются существенные искажения звукового сигнала. Также на высокой громкости автомагнитола может просто выключаться.
При выключении питания теряются настройки магнитолы.

Все перечисленные проблемы в 90% случаев возникают из-за неправильного подключения.

Головное устройство NaviPilot

Превосходным вариантом на смену заводской магнитоле будет головное устройство NaviPilot LITE, разработанное специально для Gentra. Это универсальный проигрыватель, который поддерживает воспроизведение всех форматов. Это даже больше чем, проигрыватель.

Управлять таким устройством можно через Bluetooth адаптер. Даже за рулем будет возможность ответить на телефон, не отвлекаясь от дороги, принимая звонок по громкой связи.

NaviPilot LITE находится под управлением ОС Android версией 2.3.4 и имеет поддержку необходимых сервисов Google Play.

Для удобства пользования головное устройство оснащено сенсорным экраном HD (800*480, d6,2).

Установка

Данное устройство имеет разъем 2 DIN и устанавливается в место штатной магнитолы без лишних действий. Подсоединяется по системе разъем в разъем и изменений в проводах не потребуется.

Для установки магнитол с разъемом 1 DIN необходимо установить дополнительную рамку для скрытия проводов и щелей. Заглушка снимается довольно жестко и надо демонтировать всю накладку. Также придется отсоединить тросики отопителя.

В этом случае можно прибегнуть к помощи специалиста, который выполнит установку за полчаса.

Разъем автомагнитолы daewoo: особенности

Разъем автомагнитолы Daewoo

Разъем автомагнитолы Daewoo станет темой этой статьи. Современные автомобильные магнитолы являются не только компактными устройствами, но также и не вызывают сложностей с процессом установки, однако, каждое дело требует должных знаний и навыков. Разъем автомагнитол Daewoo не является исключением из общепринятых правил.

Разъем для автомагнитолы daewoo

Ниже представлен перечень:

все отвертки и гайки, которые присутствуют в стандартном ремонтном наборе автомобиля;
комплектные винты автомагнитолы, которые удерживают её одновременно с двух боков в специализированных точках фиксации;
специальные ножницы для разреза металла, а также сверла способные сделать отверстие в металле;
обязательно необходим паяльник и надежная легкосклеивающаяся изолента для выполнения быстрой и качественной замены автомагнитолы.

Алгоритм верного демонтажа прежнего разъёма автомагнитолы

В классической инструкции демонтажа автомагнитолы и её разъёма говорится, что первым этапом после откручивания болтовых креплений является следующее:

Примечание. Описанным выше способом фиксационную раму снимать нельзя, так как это выраженно поцарапает и без того хрупкий пластик, а впоследствии царапины нельзя будет ликвидировать. Поэтому, вначале достаточно просто потянуть в свою сторону сильными и плавными усилиями маску.

первостепенно прилагать усилия необходимо с области, где расположена пепельница;
далее, необходимо вынуть рамку черного цвета до такого уровня, чтобы в месте расположения воздуховода свободно находилась рука (это позволит без каких-либо препятствий добраться до переключателя фар противотуманного назначения и аварийно-сигнальных фонарей).

Автомагнитола daewoo разъём

Примечание. Регулирующие защелки переключателей фар расположены на проводах, а именно в их верхней части. Необходимо просто вынуть соответствующие колодки миниатюрных размеров по направлению к водителю. И только теперь, можно свободно и безопасно извлечь фиксационную рамку черного цвета.

Разъемы автомагнитол daewoo

Ниже приводится подробный алгоритм:

первостепенно, следует подобрать наиболее подходящую замену старой автомагнитоле, которая по габаритам будет более всего соответствовать;
далее выбрать автомагнитолу, которая будет соответствовать встроенному разъёму и содержать все необходимые функции.

Два наиболее практически эффективных варианта замены автомагнитолы в случае использования неоригинальной модели. Ниже представляем два варианта замены головного аппарата. Оба метода очень эффективны. Первый вариант:

вначале, нужно выполнить заказ рамки-салазки, которая располагается в каталоге под номером 96254552;
в этой рамке уже будут встроены необходимые штатные штырьки вместе с ушами;
цена вопроса относительно небольшая и составляет в среднем 15 долларов США;
в этом случае, установка автомагнитолы всецело соответствует процессу демонтажа, только последовательность является обратной.

Разъемы для автомагнитол daewoo

Второй вариант:

прежнюю автомагнитолу вместе с её разъёмом необходимо будет задействовать в качестве особого переходника;
с этой целью, нужно полностью выполнить разборку старой автомагнитолы, оставив только ножки, которые впоследствии понадобятся для установки нового аппарата;
установка новой автомагнитолы полностью соответствует процессу демонтажа старой, только происходит в обратном порядке.

Примечание

Крайне важно помнить о необходимости обязательного проведения абсолютной изоляции проводов, так как, если они будут находиться в нефиксированном состоянии, то рано или поздно произойдет внутреннее короткое замыкание

теперь пришло время осуществить пробное включение новой магнитолы перед непосредственным процессом установки, и убедиться наглядным образом в качестве выполненной изоляции;
после этого, самое время выполнить модификационные работы на металлическом корпусе, в который заключена сердцевина автомагнитолы;
сначала нужно выполнить отворот ушек;
затем необходимо от металлического корпуса отрезать его боковые части с помощью специализированных ножниц вместе со штырьками из меди;

Автомагнитолы Деу

оставшиеся выштамповки можно выровнять с помощью стандартного молотка за счёт несильных постукиваний или закрепить скотчем, если в этом есть необходимость;
далее нужно высверлить крепёжные дырки с боков с целью фиксации боковины в надежном и долгосрочном положении;
остался лишь финальный штрих, который заключается в косметической сборке и подключении соответствующих проводов.
