Порядок бронепроводов 4216 газель

Описание СЗ на УАЗ

Как производится монтаж, настройка и регулировка схемы зажигания на АУЗ 417 или любом другом? Об этом мы расскажем ниже. Но для начала давайте разберемся в принципе работы узла, а также разновидностях СЗ.

Принцип работы СЗ

Как уже сказали, зажигание на УАЗ выполняет одну из основных функций при запуске силового агрегата. Благодаря этой системе осуществляется процедура воспламенения топливовоздушной смеси в цилиндрах силового агрегата путем подачи искры. Непосредственно искра подается на свечи зажигания, на каждый из цилиндров устанавливается по одной свече. Все эти СЗ функционируют в режиме очередности, воспламеняя горючую смесь в необходимый промежуток времени. Необходимо также учитывать, что система зажигания на автомобилях обеспечивает не только подачу искры, но и определяет ее силу.

Аккумулятор транспорта не в состоянии вырабатывать напряжение и ток, необходимые для воспламенения смеси, поскольку это устройство вырабатывает ток только определенной силы. На помощью приходится система зажигания, предназначение которой заключается в увеличении показателя мощности батареи машины. В результате применения СЗ АКБ позволяет передавать на свечи достаточное напряжение для поджигания смеси.

Виды систем зажигания

На сегодня различаются три основные вида систем зажигания, которые могут устанавливать на авто:

1. Контактная СЗ. Считается морально устаревшей, но продолжает успешно использоваться на транспортных средствах отечественного производства. Принцип работы заключается в том, что система выдает необходимый импульс, который появляется благодаря работе распределительного компонента. Само устройство контактного типа простое, и это плюс, ведь в случае поломке водитель всегда сможет произвести диагностику и ремонт самостоятельно. Стоимость заменяемых компонентов не высокая. Основными составляющими системы контактного типа являются батарея, КЗ, привод, свечки, конденсатор, а также прерыватель с распределителем.
2. Система бесконтактного зажигания, которая называется транзисторной. Таким типом оборудованы многие транспорты. Если сравнивать с вышеописанным видом, то система характеризуется рядом преимуществ. Во-первых, вырабатываемая искра имеет большую мощность, что обусловлено повышенным уровнем напряжения во вторичной обмотке катушки зажигания. Во-вторых, бесконтактная система оснащается электромагнитным устройством, позволяющим обеспечить стабильную работу, а также передачу энергии на все узлы. В результате, при правильной настройке ДВС, это позволяет не только увеличить мощность работы, но и сэкономить горючее. В-третьих, это удобство в плане обслуживания узла. Чтобы обеспечить работоспособность на протяжении долгого времени, после настройки и установки привода трамблера этот элемент нужно время от времени смазывать. Для обеспечения нормальной работоспособности элемент смазывается каждые десять тысяч километров пробега. Что касается недостатков, то это сложность ремонта. Отремонтировать устройство самому нереально, для этого требуется специальное диагностическое оборудование, которое есть только на СТО.
3. Еще один вариант СЗ — электронный, который на сегодня наиболее технологичный и дорогой, поэтому им оснащаются новые транспорты. В отличие от двух вышеописанных систем, система электронного зажигания характеризуется сложным устройством, которое обеспечивает работоспособность не только момента, но и других параметров. В настоящее время электронными системами оборудуются все современные машины. Ключевым преимуществом является более упрощенная процедура настройки угла опережения, а также отсутствие необходимости периодической проверки контактов на наличие окисления. На практике топливовоздушная смесь в двигателях с электронной СЗ практически всегда сгорает в полном объеме. Этот тип также имеет свои минусы, в частности, в вопросе ремонта. Своими руками его произвести нереально, поскольку для этого необходимо оборудование. Подробная инструкция по регулировке зажигания с помощью лампочки представлена на видео ниже.

Как проверить КЗ?

Как проверить КЗ самостоятельно:

1. Для начала следует отключить провод питания от отрицательной клеммы АКБ и отключить зажигание.
2. Затем откройте капот и отключите от изделия два высоковольтных кабеля. Выкрутите болты, а также демонтируйте планку вместе с изделием. Аналогичным образом осуществляется демонтаж второй КЗ.
3. Сама процедура диагностики осуществляется при помощи омметра, его щупы подключаются вместо отключенных проводов. После подключения щупов необходимо произвести замер уровня сопротивления. Если изделие является работоспособным и исправным, то уровень сопротивления должен составлять около 0.4-0.5 Ом.
4. Для получения более точных данных о диагностике можно также закоротить щупы тестера, после чего опять произвести диагностику сопротивления. В частности, теперь вас интересует вторичная обмотка устройства. Если девайс работоспособный, то полученное значение должно составлять в районе 5-7 кОм. В том случае, если диагностика показала другие значения, это свидетельствует о том, что КЗ нуждается в замене.

Детали и запасные части, техническое обслуживание, сервис и ремонт

Автомобили УРАЛ

• УРАЛ-4320, 5557
• Двигатель ЯМЗ-236
• __________________
• КАРТА САЙТА

Система зажигания автомобилей ГАЗ-53, 3307

Система зажигания ГАЗ-53, ГАЗ-3307 — батарейная, бесконтактная транзисторная с напряжением в первичной цепи 12В, состоит из источников электрического тока, катушки зажигания, добавочного резистора, коммутатора, распределителя зажигания, свечей зажигания, наконечников свечей, выключателя зажигания и проводов низкого и высокого напряжения.

Рис.1. Схема системы зажигания ГАЗ-53, ГАЗ-3307

А — к стартеру; 1 — катушка зажигания; 2 — первичная обмотка; 3 — вторичная обмотка; 4 — аккумуляторная батарея; 5 — указатель тока; 6 — дополнительное реле стартера; 7 — добавочный резистор; 8 — выключатель зажигания и стартера; 9 — помехоподавительный резистор; 10 — свеча зажигания; 11 — распределитель-датчик; 12 — помехоподавительный резистор бегунка; 13 — обмотка распределителя; 14 — постоянный магнит; 15 — коммутатор; R1— резистор МЛТ-8,2кОм;R2 — резистор МЛТ-1, R3 — резистор МЛТ; R4 — резистор МЛТ-82 кОм; R5 — резистор МЛТ-62 Ом; R6 — резистор МЛТ-200 Ом; R7, R8 — резисторы МЛТ-47кОм;С2 — конденсатор К73-17-250В-0Д; СЗ — конденсатор К73-17-4008-1; С4, С5— конденсаторы К73-17-250В-0.047 мкФ; С6 — конденсатор К50-29-160В-10; С7 — конденсатор КЛ-2-И20-500В-1000; VI — диодыКДЮ2БилиКД4 521А; V2 — диоды КД209А или КД212А; V3 — транзистор КТ 848 А; V4, V5 — транзисторы КТ630Б или КТ653Б; V7 — диод 102Б

Надежная и экономичная работа двигателя зависит от бесперебойной работы системы зажигания ГАЗ-53. Для устранения радиопомех, вызываемых системой зажигания, провода высокого напряжения имеют распределенное сопротивление, а наконечники свечей— подавительные резисторы. Схема системы зажигания показана на рис.1.

Техническая характеристика системы зажигания автомобилей ГАЗ-53, ГАЗ-3307

Порядок зажигания ГАЗ-53 — 1 — 5 — 4 — 2—6 — 3 -7 — 8 Тип распределителя зажигания (трамблер) — 24.3706 Частота вращения валика распределителя в 1 мин с бесперебойным искра-образованием при работе с катушкой зажигания Б116 на трехэлектродный разрядник при искровом промежутке 7 мм, мин-1 — 20 — 2300 Направление вращения валика распределителя зажигания (трамблер) — по часовой стрелке Катушка зажигания — Б116 Свечи зажигания — А11 Величина искрового промежутка в свечах, мм — 0,8 — 0,95 Добавочный резистор — 14.3729 Коммутатор — 13.3734 или 13.3734-01 Наконечник свечи — 35.3707200 Сопротивление наконечника, кОм — 4 — 7

Катушка зажигания ГАЗ-53, ГАЗ-3307 (Б 116) служит для преобразования тока низкого напряжения в ток высокого напряжения.

Катушка зажигания Б 116 представляет собой трансформатор, на железном сердечнике которого намотаны вторичная, а сверху ее первичная обмотки. Сердечник с обмотками установлен в герметичном стальном корпусе, наполненном маслом и закрытом высоковольтной пластмассовой крышкой.

Сопротивление обмоток при температуре 15 — 35°С: первичной 0,43 Ом, вторичной 13 000 — 13 400 Ом.

Техническое обслуживание зажигания ГАЗ-53, ГАЗ-3307

Для предохранения от возможного пробоя пластмассовой крышки катушку необходимо очистить от грязи, пыли и масла, проверить надежность крепления проводов высокого и низкого напряжений.

При неработающем двигателе нельзя оставлять включенным зажигание во избежание перегрева катушки, приводящего к выходу ее из строя. Применение других типов катушек зажигания недопустимо.

Причинами неисправности катушки зажигания могут быть: пробой изоляции; междувитковое замыкание; сколы и трещины пластмассовой крышки; прогар крышки, катушки зажигания из-за недосыла высоковольтного провода в гнездо.

В обмотках катушки зажигания дефекты чаще всего появляются из-за их перегрева и работе с увеличенными зазорами свечей. Перегрев происходит главным образом при включенном зажигании и незаведенном двигателе.

Прежде чем снять катушку зажигания ГАЗ-53, ГАЗ-3307 для замены, следует убедиться в исправности и надежности присоединения проводов к выводам катушки. Проверять катушку следует на специальном стенде совместно с транзисторным коммутатором, добавочным резистором и распределителем.

Исправная катушка зажигания должна обеспечивать бесперебойное искрообразование на трехэлектродном игольчатом разряднике с искровым зазором в 7 мм от 20 до 2300 мин»1 валика-распределителя и окружающей температуре 25°С. Если катушка не удовлетворяет этим требованиям, ее следует заменить.

Свечи, применяемые на автомобилях с двигателями ЗМЗ-405, 406 и 409

Прежде чем пойти в магазин за покупкой свечей зажигания (СЗ) для двигателей инжекторов 405, 406 или 409, нужно ознакомиться с сервисной книжкой к автомобилю. В мануале должны быть точно указаны модели СЗ, эксплуатация которых допускается в таких моторах. Производитель официально рекомендует использовать СЗ А14ДВР либо их аналоги. Если вы решили отдать предпочтение аналогам, то учтите, что искровой зазор в свечах должен составлять 0,7-0,85 мм.

Некоторые автомобилисты, оставляя отзывы в Сети, рекомендуют использовать СЗ А17ДВРМ, однако это не допускается по двум причинам:

• в первую очередь, эти изделия имеют другой параметр теплоотвода;
• кроме того, их зазор составляет 1 мм, а для этих двигателей это не подходит.

Найти устройства А14ДВР сегодня не так просто, поэтому многим автолюбителям приходится искать аналоги.

Чтобы вы могли выбрать аналогичное изделие, предлагаем более подробно ознакомиться с расшифровкой:

1. А — эта бука определяет диаметр, а также шаг резьбы D. В оригинальных СЗ используется резьба М14*1.25.
2. 14 — это значение калильного числа. Считается одним из основных параметров, определяющих характеристики температурного режима функционирования изделия.
3. Д — значение длины резьбы. В нашем случае СЗ оснащены резьбой длиной 19 мм.
4. В — определяет, насколько выступает тепловой конус изолятора в саму камеру сгорания мотора. Благодаря выступанию конуса ускоряется прогрев изделия при запуске силового агрегата, а это, в свою очередь, обеспечивает ее более высокую стойкость к образованию нагара.
5. Последний символ — Р — определяет наличие в конструкции СЗ встроенного резисторного элемента. Благодаря наличию резистора снижается уровень помех для радиоаппаратуры, а также управляющего модуля мотором. В целом наличие или отсутствие этого элемента в конструкции СЗ никак не отразится на функциональности и качестве образования искры при запуске ДВС.

Периодичность замены и признаки неисправности

В среднем ресурс эксплуатации современных СЗ составляет около 20 тысяч км пробега. Разумеется, данный показатель зависит от многих условий. В первую очередь, это качество выполненной детали, ее условия эксплуатации, а также качество применяемого топлива. Последний момент очень важен, поскольку использование низкокачественного горючего приведет к значительному сокращению срока службы СЗ.

По каким признакам можно определить неисправность свечей:

1. Если вы извлечете СЗ из посадочного места, то увидите ее корпус. Наличие нагара и отложений на корпусе устройства, в частности, на электроде, может свидетельствовать о поломке изделия. Такую неисправность можно попытаться решить путем очистки, но помогает это не всегда.
2. Наличие следов масла на СЗ. Из-за масляного воздействия изделие не может работать эффективно, поэтому в работе СЗ могут проявляться неполадки. Такие устройства нужно очистить и просушить, но перед дальнейшим использованием нужно определить причину попадания моторной жидкости на них.
3. Также о неисправности СЗ могут свидетельствовать и топливные следы на устройствах.
4. Еще один признак — стартер приходится долго крутить, при этом мотор может запуститься через длительный промежуток времени, а может и вовсе не запуститься. Такие же симптомы указывают на севший аккумулятор, сломанный трамблер или некорректной работающий бензонасос.
5. При прогреве мотора проявляются неприятные и нехарактерные для его работы звуки. Также они могут появляться при движении на холостом ходу.
6. Значительно увеличился расход топлива во время эксплуатации транспортного средства.
7. Помимо этого, повысился объем вредоносных веществ в выхлопных газах. Разумеется, на глаз определить эту неисправность не получится, необходима более тщательная диагностика.
8. Значительно ослабла тяга транспортного средства, снизилась его мощность, мотор с трудом набирает обороты.

Прежде чем приступать к разборке двигателя

подготовьте все необходимые для этого инструменты, материалы и вспомогательные приспособления. Набор для работы включает следующие позиции: оправку для сжимания колец; ключи, воротники, трещётки, головки и прочие представители стандартного ремонтного комплекта; динамометрический ключ; головку для откручивания переднего шкива КВ. Традиционно подходит головка на 36; оправку для центровки диска сцепления; набор шестигранных ключей; оправку для обустройства маслосъемных колпачков; рассухариватель клапанов; ветошь. Для большего удобства и эффективности, постарайтесь раздобыть нутромер, а также микрометр. Дополнительно вам понадобится целый арсенал различной автохимии: герметики. Среди владельцев ГАЗов пользуется большим уважением продукция компании ABRO. Для выполнения этой работы вам необходимо подготовить черный и красный или прозрачный герметики; керамический герметик. С помощью данного средства выполняется обработка выхлопной системы; шеллачный лак. К примеру, хорошо зарекомендовали себя товары фирмы Done Deal; фиксатор резьбы. Используется деталь анаэробного типа. Рекомендации в отношении производителей тех или иных средств приведены в соответствии с отзывами большинства пользователей. В целом можете ориентироваться на свои предпочтения и, разумеется, доступный бюджет, но по возможности старайтесь использовать материалы максимально высокого качества – это позволит гораздо реже вспоминать о необходимости ремонта 406 двигателя вашего ГАЗа.

Как Выставить Метки ГРМ На 406 Двигателе

Установка имен цепей синхронизации

Замена цепей механизма синхронизации.

Ни для кого не секрет, что после того, как машина пробежит 150-200 тыс. Км. с двигателем ZMZ-406 и его модификациями, наступает момент, когда цепи растягиваются и изношены, а натяжные башмаки становятся непригодными и требуют замены, увеличивается шум двигателя спереди, а во время дальнейшей работы происходит обрыв цепи и разрушение передней крышки, а иногда и поломка распределительного вала.

Этот вид услуг в автосервисах колеблется в ценовой политике от 1800 рублей и выше. Зависит от регионов и служб. Хотя в ремонте механизма синхронизации нет ничего сложного. При разборке и сборке требуется только необходимый минимальный набор инструментов и аккуратность. Для всего стандартного инструмента вам нужен шестигранный шестигранник, но не китайский, белый герметик и катушка для нитки.

Итак, давайте начнем: объединить охлаждающую жидкость и снять радиатор. Удаляет крышку клапана и переднюю крышку головки блока. Мы поворачиваем храповик коленчатого вала и сбиваем шкив ремня вентилятора. Ослабьте болты крепления масляного поддона, от передней крышки снизу, отвинтите штифты поддона, чтобы снять крышку, не разрывая подклад поддона, мы опускаем поддон. Шестиугольник, мы отключаем болты крепления крышки.

Метки: правильная регулировка зажигания змз 402

Комментарии 21

Много слов а инфы по делу нет. Поищем в других постах.

Танцы с бубном вобщем(((

СЕГОДНЯ ВЫСТАВИЛ ЗАЖИГАНИЕ ! МАШИНА ЗАВЕЛАСЬ, ПОЧТИ С ПОЛ ПИНКА ! НО есть ворос, когда бегунок стоит на первом цилинде, откручиваем заднии болт и совмещаем метки на трамблере под бегунком, НО ! у бегунка же есть свободный ход, я его повернул по часовой стрелке до упора и совместил метки. ПРАВИЛЬНО ЛИ Я СДЕЛАЛ ? ИЛИ может надо повернуть против часовой до упора ?

ВСЕМ СПАСИБО! ОЧЕНЬ МНОГО ИНФОРМАЦИИ, СЕГОДНЯ ПОСТАРАЮСЬ СДЕЛАТЬ, ЕСЛИ ВРЕМЯ БУДЕТ.

Все сказали верно. МВТ, бегунок на первый цилиндр… Дальше расскажу как делал я. Завел, на слух подкорректировал угол зажигания (чтоб двиг работал ровно и уверенно). После ехал кататься с ключиком на 10. И по ходу движения выявлял провалы, запинки и тд… Так опытным путем и настраивал. А на счет +/- хрень. Надо все делать чеко. Если слишком раннее то лишний расход, слишком позднее перегрев (или наоборот) так же детонация. Удачи

Вот вот, но на слух говорят выставлять нужно поворачивая трамблер до тех пор пока движек не достигнет макс оборотов! Тоже тебе скажу — БРЕД! Все зависит от качества смеси то есть обогащенная или бедная а и обороты меняются от этого. Лучше по меткам и в оконцовке обратится к проф. .

Я говорю как делал я. Перед этим я посещал карбюраторщика, то-есть в качестве смеси был уверен. А он мне зажигание не выставил, так как сказал что уже слаб на глаза и нечерта не сможет увидеть =)

Вот когда я себе двухконтурное зажигание поставил, выставлял всё на слух и по ездовым качествам, вроде всё нормик, в мороз с первого раза завожусь)))Покрути, прокатись, ещё покрути и найдёшь серединку)))

Читать дальше: Омыватель фар ниссан кашкай j10

Лучший и самый точный способ настройки зажигания — это по искре и на лампочку. На лампочку на волговских трамблер-ах сложнее. по этому расскажу как по искре Выставляешь положение поршня ВМТ (верхнюю мертвую точку). При этом бегунок должен быть направлен на 1-й цилиндр (там еще болтик есть под отвертку), далее снимаешь броне провод с первого цилиндра и и включив зажигание поворачиваешь трамблер до тех пор пока не произойдет искра. Если при плавном повороте ничего не произойдет поверни резче. То есть в момент сжатия происходит воспламенение смеси. И меньше слушай что +- на палец зажигание настраивается. От зажигания очень зависит расход есть интересная статья что при отклонении на 10 градусов + 3-3.5 литра расходуется топлива. Не зря придумали приборы

я делал так: выкручиваешь первую свечку и вставляешь в отверстие конус из бумаги, и крутишь вал по ходу движения, только пробка выстреливает подгоняешь ко 2 метке на шкиву, ВМТ поймали. идем дальше снимаешь крышку трамблера там тоже есть метки на корпусе с внутренней стороны типо стрелки а под бегунком красная риска, они должны подходить, подходят все ровно если нет то делаем следующее, ослабеваем болт регулировки угла зажигания ключик на 10 потом под трамблером есть гайка вроде на 8, находиться с противоположной стороны с верху ее не видно т.к. она под корпусом трамблера. ослабеваешь ее и стыкуешь метки. и затягиваешь, потом нужно поймать место когда бегунок смотрит на 1 цилиндр, на помощь приходит крышка трамблера, ( на электроном все проще, одеваешь крышку вкл зажигание и крутишь трамблер влево вправо, и ловишь искру, самый надежный и верный способ но не об этом) ловишь первый цилиндр, фиксируешь болт регулировки угла зажигания. ставишь крышку и все, должна завестись, но это если исправны все элементы цепи(коммутатор, катушка, провода, свечи, сама схема подключения) с такой настройкой должна завестись а контрольную настройку уже можно сделать по месту. удачи в работе, если что спрашивай что знаю подскажу))

Характерные неисправности узла и способы их устранения

Неисправность в работе КЗ может случиться по следующим причинам:

1. Короткое замыкание внутри системы, что может привести к перегреванию устройства. Если температура эксплуатации превысит 150 градусов, изделие выйдет из строя безвозвратно.
2. Вторая причина — неисправность питания от электрсоети авто. Как известно, для нормальной работы электрических устройств уровень напряжения в бортовой сети должен составлять не менее 11.5 вольт. Если же питание будет слишком низким, это приведет к тому, что для зарядки КЗ потребуется значительно больше времени.
3. Также устройство может выйти из строя по причине механического повреждения изоляции. Такая проблема, как правило, связана с попаданием моторной жидкости через износившиеся уплотнители.
4. Плохой контакт изделия с бортовой сетью. В том случае, если корпус КЗ повреждается, это может стать причиной попадания влаги в первичную либо вторичную обмотки, что в свою очередь может привести к появлению переходного сопротивления.
5. Проблемы термического характера. Некоторые модели КЗ больше других подвержены образованию теплоты, что также может отразиться на их ресурсе эксплуатации.
6. В результате воздействия вибраций двигателя работоспособность КЗ также может быть нарушена.

ДВИГАТЕЛЬ УМЗ-4216, ХАРАКТЕРИСТИКИ, ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ, ОСОБЕННОСТИ ЗАПУСКА, ОСТАНОВКИ И ОБКАТКИ ДВИГАТЕЛЯ УМЗ-4216.

Двигатель УМЗ-4216 содержит устройство для впрыска бензина во впускные каналы (топливопровод и форсунки), настроенную систему выпуска, а также датчики и исполнительные устройства для работы в адаптивной системе управления топливоподачей и зажиганием с обратными связями по кислородному датчику (в выхлопной системе) и датчику детонации (на головке блока цилиндров).

Комплектация двигателя 4216.1000400 — бензиновый двигатель с комплексной микропроцессорной системой управления впрыском топлива и зажиганием, в комплектации 4216.1000400-20 дополнительно насос гидроусилителем руля.

Технические характеристики двигателя УМЗ-4216.

Тип двигателя — 4-х тактный бензиновый с микропроцессорным управлением топливоподачей и зажиганием.

Число цилиндров — четыре. Порядок работы цилиндров — 1– 2 – 4 – 3. Диаметр цилиндра, мм — 100 Ход поршня, мм — 92 Рабочий объем, л — 2,89 Степень сжатия — 8,8

Номинальная мощность, кВт (л.с) при частоте вращения коленчатого вала 4000 оборотов в минуту : брутто — 90,4 (123) нетто — 78,7 (107) Максимальный крутящий момент, Нм (кГсм) при частоте вращения коленчатого вала 2200-2500 оборотов в минуту : брутто — 235,4 (24) нетто — 220,7 (22,5) Частота вращения коленчатого вала в режиме холостого хода, оборотов в минуту : минимальная — 800+-50 максимальная — 4500 Минимальный удельный расход топлива по скоростной внешней характеристике (комплектация «брутто»), не более, г/кВтч (г/л.с.ч) — 269,3 (198) Расход масла на угар в % от расхода топлива (после пробега автомобиля 5000 км), не более — 0,2

Система питания топливом — распределенный фазированый впрыск. Система охлаждения — жидкостная, закрытая, с принудительной циркуляцией. Емкость системы охлаждения без емкости радиатора охлаждения, л — 3,5 Система смазки — комбинированная, под давлением и разбрызгиванием. Емкость маслосистемы, без емкости маслорадиатора, л — 5,8

Электрооборудование — однопроводное, отрицательные выводы изделий соединены с корпусом автомобиля. Номинальное напряжение аккумуляторной батареи 12 Вольт. Генератор — 9402.3701-17, 33.3771010, 4216.3708000-01 Стартер — 422.3708000, 5732.3708000 Система зажигания — микропроцессорная система управления зажиганием с обратной связью по детонации.

Сцепление — однодисковое, сухое. Масса незаправленного смазкой двигателя, кг — 172

Данные для регулировок и контроля состояния двигателя УМЗ-4216.

Минимальная частота вращения коленчатого вала в режиме холостого хода, об/мин : 800+-50 Зазор между электродами свечей зажигания, мм : 0,7-0,8 Температура охлаждающей жидкости должна находиться в пределах, градусов : от плюс 80 до плюс 95 Установочный угол опережения зажигания (в градусах поворота коленчатого вала) : 5 Расход масла на угар, в процентах от расхода топлива : 0,2*

* — Величина показателей на гарантийный период работы двигателя.

Особенности запуска и остановки двигателя УМЗ-4216.

Перед запуском двигателя УМЗ-4216 с незаполненной системой питания рекомендуется для ускорения прокачки системы топливоподачи стравить воздух через специальный винт фильтра тонкой очистки топлива. Запуск и работа двигателя УМЗ-4216. с горящей контрольной диагностической лампой может привести к выходу из строя нейтрализатора и датчика концентрации кислорода. При пуске двигателя не следует нажимать на педаль управления дроссельной заслонкой.

После запуска двигателя система его управления автоматически установит положенные обороты двигателя для прогрева двигателя и будет постепенно, по мере прогрева двигателя, снижать их до минимальных. Если двигатель УМЗ-4216 не запускается с 3-х попыток, нажмите до упора на педаль управления дроссельной заслонкой и на 2-З секунды включите стартер. При этом блок управления отработает функцию «Режим продувки цилиндров двигателя»,после чего повторите попытку пуска. Перед остановкой двигателя необходимо дать ему поработать в течение 1-2 минут с малой частотой вращения коленчатого вала, после чего выключить зажигание.

Особенности обкатки двигателя УМЗ-4216.

Долговечная и безотказная работа двигателя УМЗ-4216 в значительной степени зависит от приработки деталей в начальный период эксплуатации. Соблюдайте в период обкатки следующие указания :

— Частота вращения коленчатого вала должна быть не боле 3000 оборотов в минуту. — Избегайте перегрузки двигателя, не допускайте высоких скоростей движения и предельной нагрузки автомобиля. — Следите за температурой охлаждающей жидкости. Избегайте работы двигателя при температуре охлаждающей жидкости близкой к предельной.

Тормозная система

Система торможения автомобиля ГАЗ 3302 состоит из следующих компонентов: колодок барабанного типа, тормозных цилиндров, вакуумного усилителя тормозного механизма и тормозных деталей, и шланг для подачи жидкости. Руководство по эксплуатации ГАЗ поможет сохранить целостность тормозной системы.

Во время поломки нельзя нажимать на педаль тормоза при снятой или отведенной скобе. Все системы нельзя промывать бензином, ацетоном и прочими растворителями. Новые детали тормозной системы должны быть очищены от консервационной смазки. Инструкция по ремонту ГАЗ 3302 предполагает выявление причин неисправностей тормозной системы с их последующим устранением. Эти причины без труда может обнаружить опытный водитель во время эксплуатации.

Схема устройства тормозной системы Газели

Среди таких можно выделить занос автомобиля в сторону при торможении. Чаще всего это происходит при запылении тормозных дисков. В подобном случае необходимо промыть резиновые накладки бензином, после чего насухо вытереть и отшлифовать.

У некоторых моделей может наблюдаться недостаточная эффективность торможения, из-за чего приходится с большим усилием вдавливать педаль тормоза. Руководство по ремонту объясняет это износом тормозных колодок или нарушением целостности вакуумного шланга. В этом случае нужно заменить поврежденные детали.

Одной из причин поломок считают шум в тормозных механизмах. Эта проблема возникает из-за разрушения пружины дискового тормоза или износа пальцев тормозов переднего колеса. Все вышеперечисленные детали необходимо поменять. Если механизмы системы туго растормаживаются, поршни в тормозной скобе заклинили.

Замена тормозных дисков на Газели

Для того чтобы исправить такую ситуацию, необходимо корпус скобы снять, очистить с нее грязь и смазать поверхности деталей касторовым маслом. Также эта неисправность может быть вызвана засорением отверстий тормозного цилиндра. Для удаления данного дефекта нужно прочистить отверстия медной проволокой диаметром 0,6 мм.

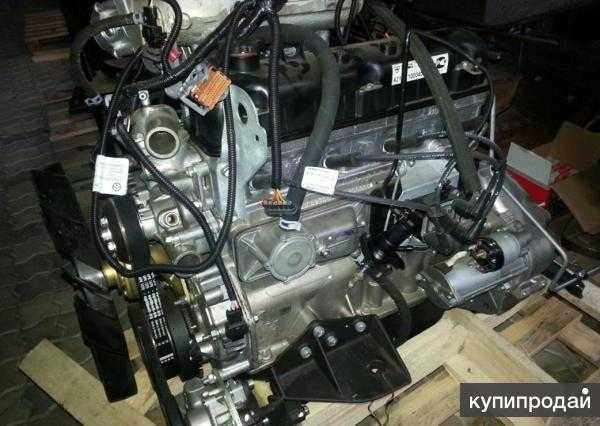

Технические характеристики УМЗ 4216

Как уже упоминалось, двигатель УМЗ 4216 — четырехцилиндровый инжекторный бензиновый агрегат на 8 клапанов. Производителем в качестве основного горючего заявлен бензин 92, но разрешается и применение бензина с октановым числом 95 (как дополнительного).

Технические характеристики двигателя УМЗ 4216:

Наименование характеристики мотора	Значение
Объем агрегата (рабочий)	2.89 литра.
Максимальная мощность двигателя	107 сил (может быть до 123, зависит от модели)
Крутящий момент (макс.)	235 Н*м при 2200-2500 об/мин.
Цилиндров на двигатель	4
Порядок задействования цилиндров в рабочем цикле	1-2-4-3
Топливо	Бензин, неэтилированный Регуляр-92 (основное, можно 95, Премиум и Евро)
Расход на сотню	Номинально 11 литров в городском режиме, около 10 – по трассе (фактически цифры могут различаться)
Подача смеси в цилиндры	Инжектор
Управление подачей	Электронное
Система охлаждения двигателя	Замкнутого типа, жидкостная, циркуляция хладагента — принудительная
Вес вместе со сцеплением и электрооборудованием	172 килограмма

Расход бензина, заявленный производителем – величина не абсолютная и может существенно увеличиваться в зависимости от сезона эксплуатации автомобиля, загрузки, стиля езды. Например, средний расход топлива «ГАЗели Бизнес» двигатель УМЗ 4216 в реальности показывает около 13—15 литров в городе.

Основные аспекты установки зажигания

Основные аспекты, которые следует учитывать при установке зажигания по меткам:

1. Сначала необходимо демонтировать переднюю крышку ГБЦ, для этого нужно открутить четыре винта на 12. В некоторых модификациях моторов демонтаж подразумевает также снятие топливного насоса.
2. Затем демонтируется верхний гидронатяжитель, расположенный в головке, для этого выкручивается два винта фиксации крышки.
3. Далее, производится снятие успокоителей цепи — среднего, а также верхнего, для этого выкручивается два винта, которые их фиксируют.
4. После этого демонтируются звездочки распределительных валов. Сами валы нужно зафиксировать с помощью ключа на 27, одновременно выкручивая винты, фиксирующие их. В модификациях моторов 4063.10 звездочка распределительного вала демонтируется вместе с эксцентриком привода бензонасоса.
5. В соответствии с установленным на звездочке кондуктором в каждой из них следует просверлить шесть отверстий. Их угловые смещения должна составлять 2, 30, 5, 00, 7 и 30 градусов от установленного положения заводского отверстия, которое находится по оси симметрии.
6. В том случае, если при настройке фаз нужно будет повернуть распредвал по часовой стрелке, то саму звездочку следует вмонтировать на одно из дополнительных отверстий с положительным смещением. Оно находится справа от стандартного отверстия.

Загрузка …

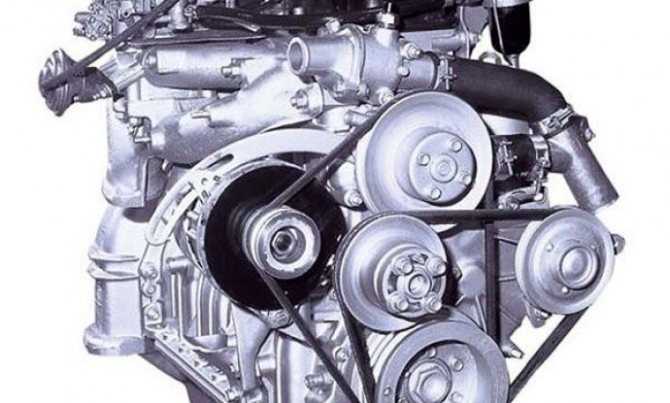

Технические характеристики

Технические характеристики двигателя УМЗ 4216 различаются в зависимости от модификации. Но варьируется только мощность мотора, в остальном характеристики схожи:

Устройство системы охлаждения двигателя УМЗ-4216

• Количество цилиндров — 4.
• Расположение — в один ряд.
• Порядок работы — 1-2-4-3.
• Рабочий объем — 2,89 л.
• Диаметр поршней — 100 мм (92 мм устарел).
• Компрессия в цилиндрах — 9,2.
• Ход поршня — 92 мм.
• Мощность — от 100 до 125 л. с. в зависимости от модели.
• Расход топлива в городском режиме, средний — 10,4 л/100 км, в смешанном — 11,2 л/100 км.
• Максимальный крутящий момент — 235 Нм.
• Полный крутящий момент — 221 Нм.
• Режим работы, при котором развивается полный крутящий момент — 2200—2500 оборотов в минуту.
• Режим холостого хода — 800 оборотов в минуту.
• Впрыск — распределенный, в наиболее современной модификации управляемый микроконтроллером.
• Основной вид топлива — неэтилированный 92-й бензин. Возможно использование 95.
• Топливный класс мотора — Евро-3 или Евро-4 в зависимости от модификации.

Подключение высоковольтных проводов ЗМЗ 405, ЗМЗ 406

Двигатели ЗМЗ карбюраторный и Евро-2 оснащены системой зажигания DIS (Double Ignition System).

В системе DIS используются катушки зажигания с двумя высоковольтными проводами. Каждая катушка работает с соответствующей парой цилиндров.

Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.

Как подключить катушки зажигания?

Катушка зажигания 1 и 4 цилиндров расположена ближе к впускному коллектору, катушка 2 и 3 цилиндров ближе к выпускному коллектору.

Низковольтные провода катушек обязательно подключать к катушке парой. Пара проводов на катушку 1-4 немного короче пары проводов на катушку 2-3.

Внутри пары неважно, на какой контакт какой подключается провод – катушки неполярные. Так же внутри пары не важно, какой высоковольтный провод идет на какой цилиндр

Рассмотрим на примере (смотрите фото)

Управление катушкой 1 (1 и 4 цилиндры) – зеленый и желтый провода. Эта пара подключается строго к катушке 1 и 4 цилиндров!

Низковольтная цепь – полярность не важна – можно подключить:

Вариант 1: Верхний контакт катушки – желтый, нижний контакт – зеленый.

Вариант 2: Верхний контакт катушки – зеленый, нижний контакт – желтый.

Высоковольтные выходы – полярность не важна – можно подключить:

Вариант 1: Верхний вывод на 1 цилиндр, нижний выход на 4 цилиндр.

Вариант 2: Верхний вывод на 4 цилиндр, нижний выход на 1 цилиндр.

Управление катушкой 2 (2 и 3 цилиндры) – голубой и желтый провода. Эта пара подключается строго к катушке 2 и 3 цилиндров! Далее – аналогично паре 1-4 – полярность внутри пары не важна.

Определяющим фактором при подключении пар низковольтных и высоковольтных проводов к соответствующей катушке зажигания является правильность их трассировки. Провода не должны быть сильно натянуты, сильно перегибаться, не должны тереться о неподвижные части двигателя и другие провода.

Еще статья о высоковольтных проводах ЗМЗ 405, 406 — прочтите, чтобы не повторить эту ошибку.

Порядок подключения свечных проводов на карбюраторных моторах ГАЗ, УАЗ 402.

Отсчет цилиндров всегда начинается от передка машины.

Порядок подключения высоковольтных проводов УМЗ 4216

Здесь могут возникнуть некоторые сложности из-за разнообразия вариантов, предлагаемых производителями.

Вариант УМЗ 4216 с раздельными катушками от 406 мотора.

Главное — не перепутать местами низковольтные провода управления катушками. Они почти одинаковой длины — будьте внимательны! Ближе к передку пара 1-4, сзади пара 2-3. Можно менять местами бронепровода 1 с 4, 2 с 3.

ДвигательУМЗ 4216 с модулем зажигания.

Главное знать, что отсчет цилиндров начинается от переднего бампера автомобиля.

Нумерацию проводов на модуле смотрим глазами. Возможны два варианта нумерации по часовой стрелке — 1234 и 1423. Поэтому обязательно проверяем ваш конкретный модуль. На фото нумерация модуля 1234.

Из схемы подключения проводов высокого напряжения можно узнать порядок зажигания. Слева показан двигатель типа «F», справа — двигатель типа «С». Чтобы лучше понять порядок зажигания, цилиндры от 1 до 4 пронумерованы.

Стрелка показывает направление вращения распределителя зажигания.

Для нормального вращения двигателя рабочая смесь в цилиндрах воспламеняется не в обычном порядке 1—2—3—4. Провода высокого напряжения вставлены в распределитель зажигания соответственно порядку зажигания. Чтобы исключить путаницу, новые провода высокого напряжения снабжены номерами. Порядок зажигания для всех типов двигателей один: 1—3—4—2.
