Устройство фар

Первое, что нужно иметь в виду, когда речь идет о проблемах со светом, это расположение самой фары.

Как правило, этот элемент включает в себя следующие компоненты:

Передние лампочки;
Задние лампочки;
Поворотники;
Парковочные огни.

Кроме того, противотуманные фары могут быть дополнительно установлены в некоторых конфигурациях.

Есть также несколько причин, по которым только ближний луч может выйти из строя из всего этого списка, а именно:

Горение луковиц;
Окисление контактов на патрубках лампочек или в патронах патронов;
Разомкнутая цепь;
Перегорели предохранители;
Поломка кнопки включения / выключения.

Как видите, возможных причин проблемы не так много, и найти их с правильным диагнозом будет непросто.

Электрическая схема подключения фар ВАЗ-2107

Электрическая схема работы наружного освещения включает:

Блок-фары с габаритными огнями.
Лампу подкапотного света.
Монтажный модуль.
Подсветку вещевого ящика.
Освещение панели приборов.
Задние фонари с габаритами.
Подсветку номерных знаков.
Переключатель наружного освещения.
Контрольную лампу в спидометре.
Ключ зажигания.
Выводы А — к генератору, Б — к лампам подсветки приборов и выключателей.

Схема работы задних фонарей и противотуманного света состоит из:

Блок-фары.
Монтажного модуля.
Трёхрычажного переключателя.
Выключателя наружного освещения.
Выключателя противотуманок.
Задних фонарей.
Предохранителя.
Контрольной лампы противотуманных огней.
Контрольной лампы дальнего света.
Ключа зажигания.
Реле дальнего (Р5) и ближнего (Р6) света.

Подрулевой переключатель

Подрулевой переключатель ВАЗ-2107 является трёхрычажным и выполняет функции:

управления дальним и ближним светом;
включения указателей поворотов;
управления стеклоомывателем.

Расположение переключателя позволяет водителю управлять устройствами автомобиля, не отвлекаясь от дороги. Наиболее характерными неисправностями подрулевого переключателя (который ещё называют тубусом) принято считать выход из строя контактов, отвечающих за работу поворотов, ближнего и дальнего света, а также механическое повреждение одного из рычагов.

Группа контактов 53 в схеме подключения подрулевого переключателя ВАЗ-2107 отвечает за стеклоомыватель, остальные контакты — за управление световыми приборами.

Группа контактов 53 в схеме подключения подрулевого переключателя ВАЗ-2107 отвечает за стеклоомыватель, остальные контакты — за управление световыми приборами

Реле и предохранители фар

Ответственными за защиту осветительных приборов являются предохранители, расположенные в блоке нового образца и отвечающие за:

F1 — лампы заднего хода;
F8 — указатели поворотов в «аварийном» режиме;
F9 — противотуманки;
F10 — подсветку панели приборов;
F11 — стоп-сигналы;
F12 — дальний свет правой фары;
F13 — дальний свет левой фары;
F14 — габариты (передний левый, задний правый), подсветку номерного знака и подкапотного пространства;
F15 — габариты (передний правый, задний левый), подсветку бардачка;
F16 — ближний свет правой фары;
F17 — ближний свет левой фары.

Работа осветительных приборов регулируется с помощью реле:

5 — дальнего света;
6 — ближнего света.

Дневные ходовые огни

Дневные ходовые огни (ДХО) не следует путать с габаритами: это световые приборы, предназначенные для улучшения видимости в дневное время. Как правило, ДХО выполнены на светодиодах, которые дают яркий свет и отличаются большим рабочим ресурсом. Включать ДХО одновременно с ближним или противотуманным светом не рекомендуется. Чтобы установить на автомобиль ДХО, необязательно обращаться на СТО, это вполне можно сделать самостоятельно

При этом важно учитывать, что:

световые приборы должны устанавливаться в соответствии с требованиями ГОСТ Р 41.48–2004;
«семёрке» подходят не любые ДХО. Многие автовладельцы устанавливают огни типа Philips Led Daylight 9;
чаще всего ДХО размещают на бампере или воздухозаборнике;
световые приборы должны находиться на высоте 250–1500 мм от земли;
расстояние между двумя видимыми краями приборов должно составлять минимум 600 мм;
ДХО могут быть расположены только в передней части автомобиля, а световой луч должен быть направлен только вперёд;
общая яркость света должна находиться в пределах 150–330 люменов.

Схема подключения ДХО предусматривает наличие пятиконтактного реле типа М4 012–1Z2G.

Для подключения ДХО потребуется пятиконтактное реле типа М4 012–1Z2G

Подключение реле выполняется следующим образом:

контакт №30 необходимо соединить с «плюсом» зажигания;
№86 соединяется с кнопкой включения габаритов и ближнего света;
№87 остаётся неподключенным;
№85 — масса;
№88 (87А) — вывод на ДХО.

Существует несколько вариантов схем подключения ДХО, одна из которых рассчитана на их выключение в момент пуска двигателя.

Одна из схем подключения ДХО рассчитана на их выключение в момент пуска двигателя

В этом случае контакты подключаются следующим образом:

минус ДХО идёт на корпус;
плюс — на контакт реле №30;
контакт 87 соединяется с плюсом аккумулятора;
контакт 85 — с массой;
контакт 86 подключается на геркон, второй контакт которого выводится на плюсовой зажим генератора.

Замена предохранителя печки своими руками

Понять, что система отопления салона ВАЗ-2107 не работает, довольно просто. Для этого всего лишь необходимо завести машину и повернуть переключатель салонного отопителя. Если не появились звуки, характерные для работающего вентилятора печки, значит, необходимо искать причину неполадки и устранять её. Если отопительная система не функционирует ни на одном режиме, тогда чаще всего причина в сгоревшем предохранителе печки.

Сгорание защитного устройства — это самая частая поломка, которая устраняется заменой вышедшего из строя изделия. Заменить его очень просто. ВАЗ-2107 оборудован флажковыми предохранителями нового образца.

Схема блока предохранителей нового образца, установленного на автомобиле ВАЗ-2107

Блок защитных приспособлений расположен под капотом с правой стороны по ходу движения машины, и находится на перегородке между моторным отсеком и салоном. Чтобы добраться до блока, надо открыть капот. Обзору откроется пластиковая крышка блока, на которой находятся обозначения и названия деталей. За систему отопления отвечает изделие с маркировкой F7 в системе реле R1. Если вышел из строя этот элемент, параллельно не будут работать прикуриватель и подсветка бардачка.

Для замены необходимо приобрести новый флажковый предохранитель на тридцать ампер

При покупке изделия обязательно обращайте внимание на его нагрузку. Не устанавливайте изделия с увеличенным номинальным значением

Это может быть чревато серьёзными последствиями, вплоть до возгорания машины.

Для начала надо демонтировать сгоревший элемент с помощью пинцета, который находится в блоке. Дальше новая деталь устанавливается на штатное посадочное место, для фиксации контактов незначительно надо нажать на изделие.

На этом можно считать работу завершённой. Если защитный элемент вышел из строя через длительную его эксплуатацию, то дальше отопитель автомобиля будет работать без проблем.

Однако часто случаются ситуации, когда сразу же после замены детали происходит повторное её перегорание. Дело в том, что предохранитель установлен на автомобиль с целью защиты электрических цепей машины от перегрева и перегорания при больших нагрузках. Повторно вышедший из строя элемент может свидетельствовать о более серьёзных неполадках в электрической цепи отопления машины.

Штраф за езду без света днем

Дневное время отличается пониженным риском ДТП, так как все приближающиеся объекты в условиях неограниченной видимости хорошо видны.

Однако штраф автомобилист может получить в случаях, когда на транспортном средстве не горят:

фары, которые используются для освещения близлежащих элементов ПЧ;
фонари противотуманные;
дневные ходовые.

Большинство современных автомобилей уже имеют функцию автоматического включения световых механизмов при начале работы силового агрегата. Эта особенность не только практически исключает возможность получения штрафа, но и повышает уровень безопасности движения.

Более старые модели автомобилей требуют ручного включения светового оборудования. Не всегда водители своевременно замечают нарушение, за что получают неожиданные штрафы. Это объясняется тем, что в дневное время заметить негорящие фары достаточно проблематично. Зачастую сотрудники ГИБДД делают это раньше, чем собственники ТС.

Отсутствие освещения при движении транспортного средства санкционируется государством. Предусмотренная мера наказания прописана в статье 12.20 нормативного документа РФ, регламентирующего особенности административного судопроизводства. В случае отсутствия включенных осветительных элементов днем водитель получит штраф в размере 500 рублей или предупреждение.

Возможные причины неисправности

1. Неисправна лампа Самая распространенная причина того, почему не горят задние габариты на ВАЗ 2114 кроется в том, что в фонаре перегорела лампа. Этот диагностический признак актуален в том случае, если не работает только один габарит. В этом случае достаточно заменить перегоревшую лампу. 2. Перегорел предохранитель В том случае, когда из строя выходят одновременно несколько габаритов, причиной тому могут быть неполадки в монтажном блоке, если быть точнее — в предохранителе F10. Поломка этого предохранителя часто приводит к тому, что не горят габариты ВАЗ 2114. В этом случае также могут быть проблемы с освещением подсветки салона и номера, а также приборной панели. 3. Неисправны или окислились контакты Чтобы исключить эту причину, придется проверить весь блок предохранителей. В частности, следует внимательно осмотреть клеммы шин, ведущих к блоку с предохранителями и реле. Бывает, что они окисляются или отсоединяются и от этого плохо контактируют. Здесь потребуется отсоединить контакты, зачистить их и подсоединить. Если после этого все еще не горят задние габариты ВАЗ 2114 или 2109 или если есть проблема с передними габаритами, нужно будет проверить контакты на блоке фары. Может быть, контакты окислились там. 4. Перестала работать кнопка включения Причиной того, что не работают задние габариты ВАЗ 2114 или 2109 может быть вполне типичная проблема: поломка самого выключателя (кнопки). Если с кнопкой все в порядке, следует проверить, не окислился ли провод. В противном случае контакт надо будет зачистить. 5. Горит предохранитель габаритов Если наблюдается постоянное горение предохранителя, то возможно, что в блоке с предохранителями плохой контакт либо провод где-то замыкает. В этом случае следует проверить его: подсоединить к его контакту лампочку на 12 Вольт (через + и -). Если лампа загорится — значит, где-то произошло замыкание. Чтобы его найти, придется по очереди отключать все приборы, работающие в связке с этим предохранителем. Для этого придется проверить провода, идущие на подсветку номера по крыше багажника. Обычно перетираются и замыкают именно эти контакты. Еще одно слабое место, из-за чего не работают габариты ВАЗ 2114 или 2109, может быть в шлейфе, находящемся у левой ноги водителя с обратной стороны крыла под ковриком. Отсоединив этот шлейф, отсоединяется и подсветка номера и плафона освещения в салоне. Если после отключения шлейфа погаснет лампа на предохранителе — значит, замкнуло в этом шлейфе. В этом случае потребуется осмотреть весь контур проводки в этом узле.

Габаритные огни – лампы, дающие понять другому авто о ваших габаритах. Например, остановившись у обочины на трассе, выключив зажигание, ближний гаснет, а габариты остаются. Да и по правилам ПДД, к сведению, стоянка на обочине разрешена только с включёнными габаритами.

В этой статье мы рассмотрим основные причины почему не горят габариты на ваз 2114. Данная статья подойдёт всем владельцам samar, как первого поколения, так и последнего.

Как сделать подсветку стрелок своими руками

Если есть желание сделать подсветку ПП интереснее, то можно немного поэкспериментировать. Предлагаю один из вариантов подсветки на ВАЗ 2107, на мой взгляд, наиболее эффектный. Для реализации идеи понадобятся:

Обычные индикаторные светодиоды желаемого цвета свечения.
Резисторы (по количеству светодиодов) номиналом 550 Ом.

Для начала нужно разобрать приборную панель, чтобы добраться до лицевой стороны монтажной платы. Подпаиваем к анодам каждого из светодиодов резистор и фиксируем каждую пару по внутреннему периметру панели приборов при помощи клеевого термопистолета или герметика.

Короткими отрезками провода соединяем все катоды светодиодов и отдельно все свободные выводы резисторов. После этого штатные лампочки подсветки снимаем и к токоподводящим контактам любой из них подпаиваем провода – от резисторов к «+» питания, от резисторов – к «-». Схема подключения подсветки будет выглядеть примерно так:

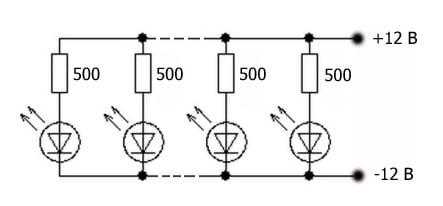

Электрическая схема подключения самодельной подсветки стрелочных приборов для ВАЗ 2107

Чем больше светодиодов используется, тем ярче и равномернее будет подсветка шкал приборов.

Теперь ты знаешь, как заменить лампочки подсветки и индикации в приборной панели машины ВАЗ 2107 и, надеюсь, легко справишься с этой проблемой самостоятельно.

ЦЕНЫ КОМПЛЕКТУЮЩИХ

Отдельного раздела стоят и цены на все детали, что могут понадобиться при ремонте этой части автомобиля, ведь если перегорели габаритные лампочки на ВАЗ 2114 или предохранители, то их все равно придется менять на новые. В любом случае все комплектующие достаточно дешевые, все, что нам может понадобиться:

Лампа габаритная;
Предохранитель;
Кнопка включения;
Целый блок предохранителей.

На сегодняшний день обычная лампочка белого цвета стоит до 30 рублей, конечно, цена зависит от индивидуальной ценовой политики конкретного продавца. Отдельные предохранители можно подобрать в цене до 50 рублей, если, конечно, вы не захотите поставить более качественный вариант. Кнопка, если искать точно такую же, как и родная, то придется отдать до 300 рублей. В некоторых ситуациях могут возникнуть проблемы серьезнее и придется менять весь блок, это достаточно дорогое удовольствие, вместе со всеми проводами это будет стоить до 1000 рублей.

“Американские габариты” своими руками

Доброе время суток уважаемые читатели, на днях загорелось у меня сделать свою машину немного американской, и решил сделать габариты в поворотники, вариантов такой операции не много, например такие: 1) Врезать второй цоколь и запитать его от заводских габаритов, но такой мануал меня не устраивал, т.к. при включении поворотника он горит ярче-тускнее.

2)— Поставить двух нитевую лампочку (затрудняет то что двух нитевых лампочек желтого цвета тяжело найти, и к тому же результат тот же что и в первом варианте.

3)— вариант который выбрал я, и наиболее сложный (создание двух режимов поворотных лампочек с помощью 5-ти контактного реле, диода и конденсатора). О всех своих действиях я и попытаюсь вам рассказать.

Первым делом идем в магазин электро деталей и покупаем там:

1. Конденсатор на 4700 мкФ*25v или 3000 мкФ*25В или 3300 мкФ*25В не знаю в чем разница, вроде как в емкости, я использовал 4700 мкФ*25v всего нужно — 2шт.

2. Диод 5817 или 5819, тоже не знаю в чем разница, я взял 5817 3. Реле 5-ти контактное обычное автомобильное — 2шт 3. Клеммы для реле — 2шт 4. Круглые клеммы — 2 шт 5. Провод — 4м. (цветные) я брал по цветам как на схеме 6. Изолента или термоусадка 7. Клеммы мама

Затем берём схему и начинаем все собирать в точности по схеме

После того как сделали домашнюю работу) идем к машине, снимаем обе фары и ищем “+” с габаритов и “+” с поворотников. У поворотника всего 2 провода, цветной будет плюсом, а плюс с габарита будет в краинем правом верхнем углу фишки. И опять же ориентируясь по схеме начинаем скручивать провода.

Как сделать американки на ваз 2114

Существует очень много способов реализовать американки на ваз 2114, каждые имеют свои плюсы и минусы. В зависимости от ваших умений, желаний и возможностей можно выбрать любой, из ниже представленных, или же придумать свой.

Лампа в поворотник с двумя нитями.

Двухнитевая лампа относительно хороший способ. Она достаточно проста в установке и понятна в использовании. В лампе находится две нити, одна тусклая на 5 Ват, друга более яркая на 25 Ват. Нить с слабой яркостью используется в качестве габаритных огней, а с сильной на поворотники. В итоге сигнал поворота достаточно отчётливо заметно, на фоне габаритных огней.

Для установки потребуется цоколь на два +, либо припаять провод напрямую к лампе, но нужно быть осторожным, при этом она может перегореть.

Принцип инверсии сигнала. При этом лампа поворотника при движении постоянно горит, а при включении сигнала поворота, начинает моргать. По яркости, как в предыдущем случае огни не различаются, но выделяется сигнал за счет того, что лампа в момент работы полностью гаснет.

С установкой все просто, потребуется лишь немного порезать провода и два пятиконтактных реле, по одному на каждую фару.

Реле с конденсатором и диодом

Этот способ, по сути, более правильный предыдущий. К пятиконтактому реле добавляются диод IN5819 и конденсатор на 25 вольт 4700 мф. Принцип работы тот же, но есть гарантия, что ничего, нигде не замкнет и прослужит долго без проблем.

Замыкание габаритов на лампу поворотника

Нет ничего проще, как замкнуть поворотники на ваз 2114. Но данный способ в корне не верен, и использовать его категорически не рекомендуется. Лампа повортника напрямую подключается к габаритам, а сигнал поворота по сути отсутствует совсем.

Дополнительный патрон в поворотную фару

Самый правильный по мнению большинства, но при этом самый трудозатратный способ – это внедрение дополнительно патрона в фару. Патроны берутся из ненужных повторителей, отрезаются и впаиваются в фару. При аккуратном исполнении все выглядит незаметно, не каждый догадается о внесенных изменениях.

Устройство и характерные неисправности задних фонарей ВАЗ-2107

Конструкционно задний фонарь автомобиля ВАЗ-2107 состоит из:

левого и правого рассеивателей;
левого и правого токопроводников;
двух ламп мощностью 4 Вт и двух патронов к ним;
шести ламп мощностью 21 Вт и шести патронов к ним;
четырёх гаек М5.

Стоп-сигнал и габаритные огни на заднем фонаре должны быть красного цвета, указатель поворота — оранжевого, указатель заднего хода — белого. Наиболее типичные неисправности задних фонарей ВАЗ-2107:

отсутствие массы на фонаре;
перегорание лампы;
окисление контактов;
обрыв или перетирание проводки;
выход из строя контактов разъёма и др.

Нет массы

Одной из причин того, что не работает задний фонарь, может быть отсутствие массы на нём. Проверить целостность провода массы можно визуально или прозвонив его тестером. Провод массы в штатной комплектации ВАЗ-2107, как правило, чёрного цвета, и на колодке разъёма он занимает крайнее положение. За ним следуют провода:

стоп-сигнала (красный);
габаритных огней (коричневый);
противотуманных ламп (оранжево-чёрный);

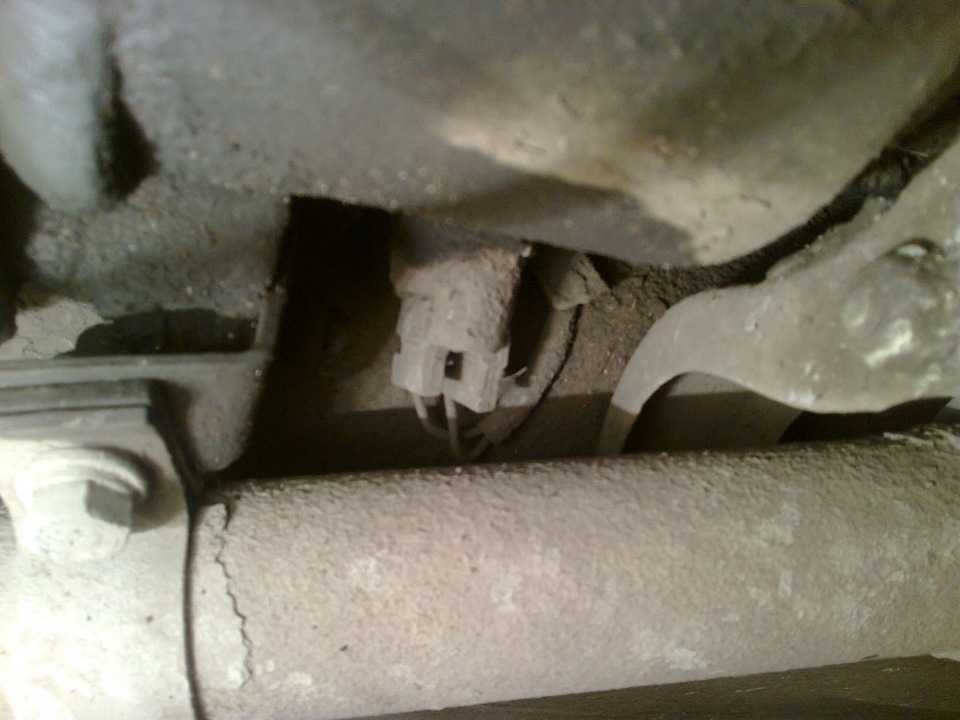

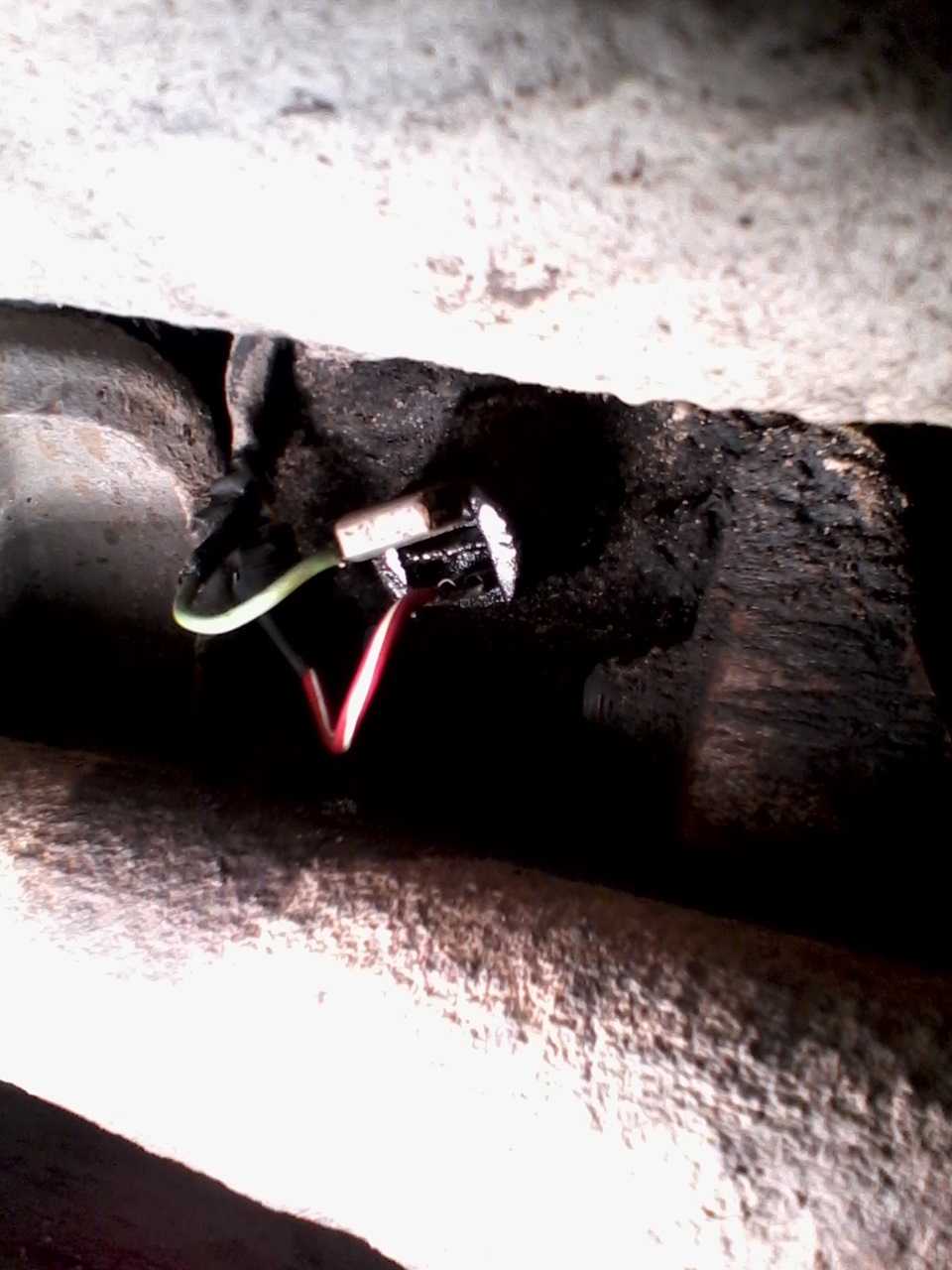

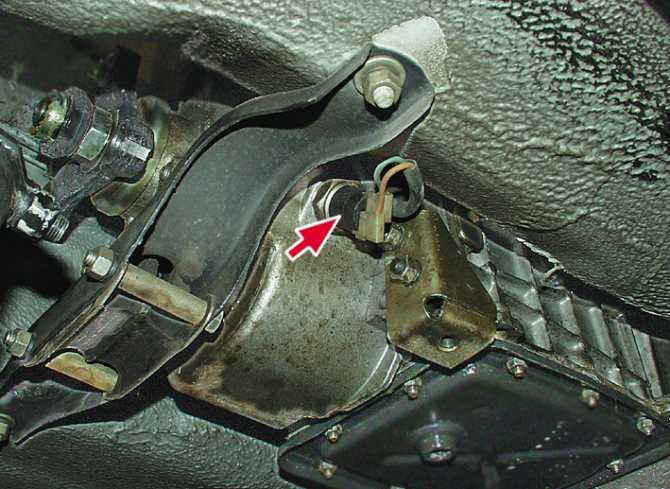

лампы заднего хода (зелёный);
указателя поворотов (чёрно-голубой).

Перегорела лампа

Наиболее распространённая неисправность задних фонарей — перегорание одной из ламп. В этом случае потребуется:

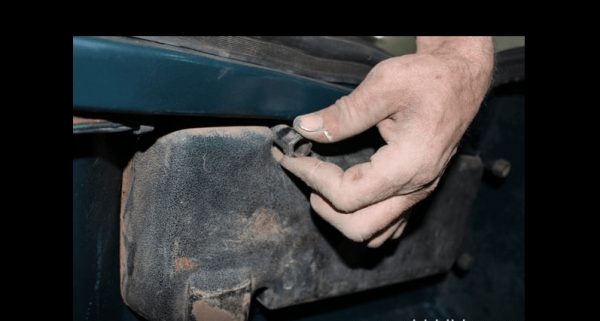

Снять пластиковую заглушку со стороны багажника, которая крепится на четырёх пластмассовых винтах;

Окислились контакты

Окисление или засорение контактов колодки разъёма может быть следствием недостаточно плотного их соединения, а также попадания внутрь блок-фары пыли и других мелких механических частиц из-за износа или пересыхания резинового уплотнителя. Предотвратить процессы окисления и загрязнения контактов можно путём регулярных профилактических осмотров и технического обслуживания всех элементов системы освещения.

Много встречаются машин, у которых задние фонари вообще не работают, или работают наполовину, другие не включают поворотники, едут с включёнными задними противотуманками. Я к таким ездунам не отношусь. Делаю все, чтобы в моей машине работало, как и положено, чтобы было видно мох сигналов и не слепило.

Обрыв проводки

Целостность проводки проверяется мультиметром, если место обрыва невозможно определить визуально. Назначение каждого из проводов, приходящих на разъём, можно определить по схеме подключения электрооборудования ВАЗ-2107.

Выход из строя контактов разъёма

Ухудшение контакта в разъёмном соединении платы и штекера может привести к выгоранию дорожки с невозможностью восстановления. В этом случае припаиваются дополнительные провода между разъёмом и патроном или выполняется полная замена разъёма. Следует помнить, что новая плата может быть укомплектована патроном с непружинящим металлом, поэтому имеет смысл сохранить старый патрон. При замене платы следует учитывать, что цвет проводов может не совпадать с цветом на родных колодках, поэтому лучше ориентироваться на порядок расположения контактов, и припаивать провода нового разъёма к проводам в жгуте последовательно по одному.

Схема подключения

На разъёме платы дорожки, ведущие к патронам разных ламп, обозначены цифрами:

1 — масса;
2 — стоп-сигнал;
3 — габаритные огни;
4 — противотуманные огни;
5 — фонарь заднего хода;
6 — указатель поворотов.

Тип неисправности	Ваши действия
Не работает указатель уровня бензина и температуры	В большинстве процентов случаев такая ситуация возникает из-за поломки приборов, датчиков этих приборов, либо обрыва цепи питания. Потому сначала проверьте цепь на целостность, убедитесь, что предохранители не перегорели. Если дело не в этом, проверьте, работают ли датчики уровня бензина и температуры. Только в том случае, если ни одно из действий не позволило избавиться от поломки, можно приступать к замене самих приборов. Без вариантов, проблема кроется в них
При полном топливном баке стрелка указывает на ноль	Если вы проводили работы с датчиком уровня топлива, вина, скорее всего, лежит на вас. При манипуляциях с этим прибором не редко сбивают ограничитель поплавка. Либо неправильно устанавливается, регулируется ограничитель, из-за чего кончается обмотка резистора. Чтобы справиться с проблемой, снимите датчик, а затем еще раз отрегулируйте ограничитель
Стрелка указателя уровня топлива регулярно скачет, оказывается на нуле	Тут скорее всего резистор имеет слабое соприкосновение с токосъемником. Другой возможный вариант — возник обрыв в резисторе. Чтобы разрешить сложившуюся ситуацию, рекомендуем заменить датчик уровня горячего на новый измерительный прибор
Лампа уровня горючего постоянно светится	Если эта лампа горит постоянно, вероятно возникло замыкания питающей проводки датчика уровня топлива на массу. Другой вариант — замкнулась гибкая шина датчика с заборной трубой топлива. Вам придется разобрать устройство, чтобы выровнять шину и избавиться от возникшего замыкания
Контрольные лампы не работают на щитке	Высока вероятность, что лампочки просто перегорели, либо они слабо держатся на своих посадочных местах из-за ослабшего контакта. Замените лампочки, но предварительно попробуйте поджать контакты. Возможно обнаружение следов окисления. При зачистке лампочки могут вновь нормально заработать. Также не исключайте вероятность обрыва проводки, окисления наконечников питающей проводке. Попробуйте пройтись по проводам тестером, зачистить контакты, если необходимо
Спидометр не работает, шумит гибкий вал	В такой ситуации придется поменять тросик привода спидометра или заменить весь спидометр в сборе. Но перед тем как настолько заморачиваться, проверьте, правильно и качественно ли затянуты крепежные гайки наконечников. Гибкий вал может шуметь во время работы из-за деформации или нарушения допускаемого изгиба оболочки менее 10 сантиметров в процессе монтажа
