Ремни привода
Как уже говорилось, существует множество модификаций генераторов на УАЗ. Многие из них устанавливаются только на конкретные двигатели, в том числе и на УМЗ. По причине того, что привод ГРМ на этих двигателях цепной, шкив генератора совмещен с насосом охлаждающей жидкости и крыльчаткой радиатора. Имеет довольно большой размер ремня генератора УАЗ. Он составляет от 1030 до 1238 мм в длину.
Основная модель – 6РК1220.Кроме того, есть модификации с гидроусилителем руля. Для его насоса ставится отдельный приводной ремень меньшей длины. На автомобиле УАЗ «Патриот» привод ГРМ – ременный. Какие модификации имеет ремень генератора? УАЗ «Патриот» дизельного типа может оборудоваться различными такими элементами. На автомобилях до 2012 года – это 6РК 2100 (один ремень), после 2012-го – с двумя ремнями 6РК 1220. Выбирая подходящий элемент, надо руководствоваться инструкцией по эксплуатации, а также каталогом деталей конкретного двигателя.
Плохая масса двигателя
При возникновении неполадок следующего характера:
- При заряженном аккумуляторе не заводиться автомобиль.
- Заряд АКБ не поступает, напряжение нестабильно, постоянно скачет, при этом генератор в полном порядке. Для сброса АКБ необходимо произвести перезагрузку.
Появление данных неполадок свидетельствует о том, что на автомобиле плохая масса двигателя. Именно с АКБ поступает на стартер плюсовой заряд, а на предохранительную панель расположенную под капотом, поступает заряд через тонки провод.
Минусовой заряд с АКБ поступает на двигатель, т.к. это самая большая деталь авто, а именно с него на остальные приборы.
Если масса плохая автомобиль плохо заводиться, в связи с нехваткой тока. Если применить зарядку, напряжение устанавливается на минимуме и часто работа автомобиля продолжается с АКБ.
Как проверить массу на двигателе? Это достаточно просто сделать.
Для проверки понадобятся клещ для прикуривания, которые подключаются одним концом на минус АКБ, а другим на двигатель, место соединения необходимо тщательно очистить. Запускаем двигатель, если автомобиль легче завелся, при этом напряжение повысилось, это свидетельствует о необходимости зачистить массу.
Нестабильная работа двигателя на холостом ходу ваз 2114 является одной из причин проверки массы, может сопровождаться плохим, слабым контактом, следствием чего является недостоверные показания автомобильных датчиков, или передается неправильное управляющее воздействие на регулятор холостого хода.
Преемственность узлов и агрегатов
В годы планового хозяйствования цена на автомобили устанавливалась централизовано. И чтобы вписаться в затраты, автопроизводитель вынужден был унифицировать детали – использовать одинаковые узлы и агрегаты сразу на разных моделях.
В частности, электронные компоненты и вся электропроводка УАЗ 3303 использовалась с модели «452» – многоцелевого полно приводного автомобиля, сходившего в те годы с заводского конвейера и задействованного в грузоперевозках по всей стране:
- Аккумуляторная батарея марки 6СТ-60ЭМ;
- Генератор переменного тока Г250-П2 с интегрированным регулятором напряжения РР132-А;
- Электрический стартер типа ;42.3708;
- Катушка зажигания Б116
- Трамблер (распределитель зажигания 33.3706);
- Электронный (транзисторный) коммутатор модели 13.3734;
- Свечи зажигания типа А11
Обычный подрулевой переключатель

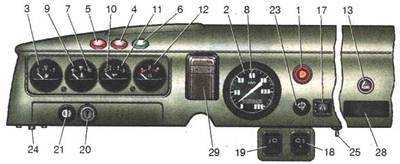

На модели первых лет выпуска устанавливалась панель приборов от модели УАЗ 3741 практически без изменений. Поэтому, схемы включения электронных систем оставались прежними.
Для управления осветительными приборами и поворотами использовался подрулевой переключатель обычного типа, имевший фиксируемые положения:
- Указатель поворотов имел 3 положения – поворот влево, вправо и выключено;
- Контрольная лампа (на схеме №6) информировала водителя о его режиме;
- Переключатель головного света (ближнего и дальнего) имел два режима – только ближний и только дальний. Включенный режим отображался с помощью сигнальной лампы (на схеме №8) внутри спидометра.
В то же время, управление стеклоочистителем и стеклоомывателем (на схеме панели приборов под №23) располагалось под кнопкой выключателя аварийной сигнализации, и имело следующий алгоритм:
- Очиститель активировался путем вращения ручки;
- Нажатие на ручку (имеется ввиду утапливание штока в осевом направлении) активировало работу омывателя.
Многофункциональный подрулевой переключатель
Модификация автомобиля в 1993 году получила индекс 3303-6. Среди внесенных изменений в конструкцию авто с удлиненной платформой, особо следует отметить многофункциональный подрулевой переключатель, существенно изменивший внутрисалонную проводку.
Обусловлено его появление новой панелью приборов, которую «триста третий» позаимствовал у новой модели УАЗ 39094.
Собственно говоря, изменился и алгоритм управления исполнительными механизмами:
- Системы управления очистителей и стеклоомывателей;
- Системы управления указателей поворотов;
- Системы управления головным светом.
Особенностью новых переключателей были:
- Совмещение рычага управления указателями поворотов и управления светом фар;
- Вынос с панели приборов на рычаг управления очистителей и стеклоомывателей;
- Добавление ранее неиспользовавшихся не фиксируемых режимов для рычагов.
Для чего нужна масса в автомобиле
Заземление двигателя обеспечивает электрический обратный путь для стартера. Плохое заземление двигателя является распространенной проблемой, приводящей к тяжелому запуску и отсутствию запуска.
В следующем тесте выполняется считывание падения напряжения, чтобы определить нежелательное сопротивление в цепи заземления двигателя.
Если система зажигания оснащена распределителем, вы можете отсоединить кабель высокого напряжения от крышки распределителя и заземлить его на двигатель (болт или кронштейн) с помощью проволочной перемычки. В других системах вы можете удалить предохранитель топливного насоса. Обратитесь к руководству по эксплуатации вашего автомобиля или ремонту автомобиля, чтобы найти предохранитель. Вы также можете использовать дистанционный выключатель стартера. Подключите переключатель к клеммам цепи управления реле стартера или соленоида (втягивающее реле).
Вы должны получить показание 0,2 вольт или меньше. При необходимости обратитесь к спецификациям вашего производителя в руководстве по ремонту вашего автомобиля. Вы получили более высокое чтение? В цепи заземления есть нежелательное сопротивление. Чтобы найти проблему, перейдите к следующим шагам.
Повторите два предыдущих шага, переместив красный провод к разъему, соединяющему черный основной провод заземления с клеммой аккумулятора. Когда вы получаете показание около 0,2 В или ниже, нежелательное сопротивление находится между этой и предыдущей контрольной точкой. Проверьте на наличие коррозии, оборванных или ослабленных проводов.
.3.3. Обнаружение плохого заземления
Отрицательная клемма аккумулятора подключается к «массе» – металлу кузова, двигателя или коробки передач; при этом многие элементы электрооборудования подключаются таким образом, что к ним подходит только положительный провод, при этом ток возвращается к аккумулятору через металл кузова. Это означает, что крепление элемента электрооборудования и кузов являются частью электрической цепи. Вследствие этого плохое или проржавевшее крепление может вызвать отказ работы элемента или привести к его неустойчивой или плохой работе. В частности, лампочки могут гореть тусклым светом (особенно, если в точке заземления этой лампочки осуществляется заземление какого-либо еще включенного элемента электрооборудования), электродвигатели могут работать медленно, а также работа одной цепи может оказывать незаметное на первый взгляд действие на работу другой цепи.
Не забывайте, что на многих автомобилях используются провода заземления между некоторыми элементами, такими как двигатель/ трансмиссии и кузовом, то есть в тех местах, где нет прямого контакта между металлическими элементами из-за мягких резиновых креплений или слоя краски.
Для проверки надежности заземления элемента необходимо отключить аккумулятор и подключить один из щупов омметра к надежно заземленному элементу. Подсоедините другой щуп к проводу пли соединению с кузовом, которое необходимо проверить. Показываемое омметром сопротивление должно быть равно нулю; если нет, проверьте соединение следующим образом.
Если вы предполагаете отсутствие заземления, разберите соединение и очистите участок кузова и клемму провода (или поверхность заземления элемента) до чистого металла. Тщательно удалите все следы грязи, затем при помощи ножа снимите всю краску так, чтобы получился надежный контакт двух металлических поверхностей.
А еще интересно: Чем отличается Нива Урбан от обычной Нивы
При сборке надежно затяните крепление разъема; при подсоединении клеммы провода установите шайбу с зазубренными краями между клеммой и поверхностью кузова для обеспечения надежного соединения. При подсоединении предотвратите появление коррозии в будущем, нанеся слой вазелина или силиконовой смазки.
Основные характеристики автомобиля (с двигателем УМЗ-417)
Двигатель:
Модификация УМЗ-417; бензиновый, рядный, 4-цил., 92×92 мм, 2,445 л, степень сжатия 7,0, порядок работы 1-2-4-3, мощность 66 кВт (90 л. с.) при 4000 об/мин, крутящий момент 171,6 Н-м (17,5 кгс-м) при 2200—2500 об/мин, карбюратор К-126ГУ или К151В, воздушный фильтр инерционно-масляный (до 1993 года) или сухой.
Трансмиссия:
Сцепление — однодисковое, привод выключения — гидравлический. Коробка передач — 4-ступ., передат. числа: I-3,78; II-2,60; III-1,55; IV-1,0; З. Х.-4,1 2. Синхронизаторы на всех передачах переднего хода (часть автомобилей с коробкой с синхронизаторами только на 3 и 4 передачах и иными передаточными отношениями). Раздаточная коробка — 2-ступ передат. числа: I-1,94; II-1,00. Два карданных вала к ведущим мостам, промежуточный вал между коробкой передач и раздаточной коробкой отсутствует. Главная передача переднего и заднего мостов — одинарная, коническая со спиральными зубьями, передат. число 4,625 (до 1991 года отношение 5,125).
Колёса и шины:
Колёса — дисковые, ободья 6L-15, крепление на 5 шпильках. Шины 8,40-15 мод. Я-245, НС-6, рисунок протектора — универсальный, давление в шинах передних и задних колёс 2,2 кгс/см², число колёс 4+1. Сейчас ставятся колеса с 16-дюймовыми дисками
Подвеска:
Зависимая передняя и задняя, на полуэллиптических рессорах, по два амортизатора на каждом мосту.
Тормоза:
Рабочая тормозная система — двухконтурная, с гидравлическим приводом и вакуумным усилителем (до 1994 года без вакуумного усилителя), с барабанными механизмами (диаметр 280 мм, ширина колодок 50 мм). Стояночный тормоз — трансмиссионный, барабанный, с механическим приводом.
Рулевое управление:
Рулевой механизм — глобоидальный червяк и двухгребневый ролик, передат. число 20,3. Люфт рулевого колеса до 100.
Электрооборудование:
Напряжение 12 В, аккумуляторная батарея 6СТ-60ЭМ, генератор Г250-П2 с регулятором напряжения РР132-А, стартер 42.3708, распределитель 33.3706, транзисторный коммутатор 13.3734, катушка зажигания Б116, свечи А11. На поздние модификации ставились другие генераторы.
Заправочные объёмы и рекомендуемые эксплуатационные материалы:
Топливные баки — 56 и 30 л, бензин А-76 (часть машин имела 2 бака по 56 л); система охлаждения — 13,4 л, вода или охлаждающая жидкость; система смазки — 5,8 л, всесезонно М-8В1, зимой М-6/10В; картер рулевого механизма — 0,25 л, ТСп-15К, ТАП-15В; раздаточная коробка — 0,70 л, ТСп-15К, ТАП-15В; картер ведущего моста 2×0,85 л, ТСп-15К, ТАП-15В; гидропривод тормозов и сцепления — 0,70 л, тормозная жидкость «Томь»; амортизаторы — 4×0,32 л, масло веретенное, АУ; бачок омывателя ветрового стекла — 2,0 л, жидкость НИИСС-4 в смеси с водой
Масса агрегатов (в кг):
Двигатель с оборудованием и сцеплением — 166; коробка передач — 34; раздаточная коробка — 37; карданные валы — 15; передний мост — 133; задний мост — 101; кузов — 768; колесо в сборе с шиной — 37; радиатор — 10.
ДОПОЛНИТЕЛЬНЫЕ МАССОВЫЕ ПРОВОДА
Если масса двигателя с кузовом плохая то возникают проблемы:
- Может слабо заряжаться аккумулятор;
- Стартер плохо крутит при запуске двигателя, а может и вовсе не крутить,только будет щелкать втягивающее реле;
- На полном потреблении мощности (включенные фары дальнего света, работающий моторчик печки и т. д.) может не хватать зарядки генератора.
Когда появляются симптомы плохой массы двигателя, выход из неприятного положения есть – в таком случае поможет дополнительная масса на двигатель.Установить дополнительный провод можно в разных вариантах, самое главное, чтобы он связывал надежно кузов автомобиля с силовым агрегатом. Например, один конец провода можно закрепить к шпильке верхней опоры амортизатора, а второй – к шпильке впускного коллектора ДВС
Важно, чтобы провод был большого сечения, желательно не меньше, чем у самой основной массы
На новых машинах проблемы с массовыми проводами возникают нечасто. А вот на старых моделях кузовные шпильки ржавеют. Искать отсутствие массы не так просто, поэтому автовладельцы пользуются установкой дополнительных проводов. Так дополнительная масса на генератор помогает устранить утечку зарядки аккумулятора.
Масса электродвигателя отопителя
Данное соединения массы находится под панелью приборов на левой стороне корпуса отопителя. В заключении стоит отметить, что абсолютно все шпильки заводского производства никак не обрабатываются помимо краски, поэтому со временем появляется коррозия, окисления, и начинаются просадки в напряжении.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.
Всем привет, многим известно что напряжение в сети ваз-2114 не всегда очень стабильное особенно при включенных потребителях (( вот и начитавших различных форумов, решил почему бы и не попробовать)) провести дополнительную массу !) Ах да и еще причиной этого было, что напряжение по приборной панели было 13,5 , а по бортовому компьютеру больше 12,7 не поднималось )) !) Купил 2 метра провода на 18 купил 8 наконечников медных и решил делать все по следующей схеме :— дополнительная масса от минусовой клеммы аккумулятора на кузов автомобиля— дополнительная масса от генератора на кузов автомобиля— дополнительная масса от двигателя на кузов автомобиля— дополнительная масса от минусовой клеммы аккумулятора на рамку где крепится ЭБУ(мозги)Масса хорошая штука, главное сделать ее с толстого кабеля . Да потому что, если где то контакт с массой либо плохо закреплён, либо окислился, Начал после первого замера искать причину, начал с самого простого где слабые «массовые» места на ваз 2114 2113 2115 !) Самое основное, что я для себя отметил )) нужно тщательно проверять массу которая идет от мозгов (ЭБУ) и желательно даже если она в идеале открутить ее и хорошо зачистить шкуркой, я первый раз поленился вроде глянул показалось нормальная, второй раз решил перепроверить открутил, а она чуть окисленная была ((, зачистил и сейчас напряжение в сети следующее :
— без нагрузки 13,9-14,0— с включенными габаритами + туманками, ближним светом, музыкой и вентилятором печки на первой скорости напряжение 13,5До того как сделал дополнительную массу ) было 13,3-13,5 без нагрузки и 12,4 с нагрузкой написанной выше ) !
Всех хороших солнечных дней и море позитивного настроения, спасибо что вы с нами !).
Пробег: 67300 км
Привет, Всем! Недавно нашел статью вот у этого замечательного Человека Max147. И решил я попробовать заняться заменой проводов. Был найден кабель КГ-25 неопределенное количество метров, проще говоря — много. Были куплены — наконечники кабельные медные луженые — под данный кабель. Термоусадочная трубка, диаметром 20 мм. Пока не пригодилась.
Снял с машины родной провод “МАССЫ” для примерки и пошел делать новые. Обжимал кабель специальным гидропрессом.
Вот он этот агрегат
Вот он этот агрегатСделав три провода “МАССЫ”, пошел примерять машину. Провод Генератор-Кузов (дополнительный) , подошел идеально. Провод Аккумулятор-Кузов тоже подошел идеально. А вот с проводом Аккумулятор-Двигатель вышел косяк, его я не смог поставить, наконечник слишком толстый, а так как я не стал убирать родной провод Аккумулятор-Двигатель , то второй наконечник просто не налез на болт. А до других болтов его длины не хватало.
None Я не буду расписывать подробно все замеры и эксперименты, ограничусь одним примером.
До замены: При прогретом двигателе включены габариты, ближний свет, туманки передние, печка на первой скорости 13.1В. После замены: При прогретом двигателе включены габариты, ближний свет, туманки передние, печка на первой скорости 13.8В.
После замены: При длительном движении по трассе общее напряжение сети 14.1В стабильно. Включены: ближний свет, ПТФ, печка на первой скорости. В общем разница есть.
Далее займусь заменой кабеля “МАССА” Аккумулятор-Двигатель и Генератор-Аккумулятор “Плюс”Спасибо за статью Max147
Спасибо вам за внимание и надеюсь, что кому то это пригодиться
Как проверить массу мультиметром
Отключаем отрицательную клемму АКБ
Берем мультиметр, переводим его в режим измерения сопротивления до 200 Ом. Проверяем сопротивление самих щупов, соединяя их между собой
Сопротивление самих щупов составляет 2.1 Ома.
Теперь подключаем один щуп к двигателю. Хоть сюда
А второй щуп к блоку управления двигателем, который, в свою очередь, прикручен к кузову
Смотрим показания мультиметра. И что же мы видим? А видим мы обычно всё те же 2.1 Ома
Что же получается — сопротивление массы двигатель — кузов практически не имеет сопротивления? Всё в идеале? Масса двигатель — кузов исправна? В чем же тогда проблема? Стартер бракованный или всё же потусторонние силы одолевают?
Всё дело гораздо проще. Что такое цепь массы в понимании обычного человека? Это просто кусок провода, которым соединен двигатель с кузовом. Просто отрезок провода! Если мы к концам этого провода подключим щупы омметра, тогда мы узнаем его сопротивление. Оно будет минимально — это ж просто кусок медного провода. Верно? Верно.
Если мы подключим к концам этого провода щупы вольтметра, то мы увидим нулевое напряжение. Ведь откуда на цельном куске провода возьмется разность потенциалов? Верно? Верно.
А теперь давайте подключим наш вольтметр к этому проводу массы на автомобиле. То есть, как и при замере сопротивления, один щуп к двигателю, а второй к кузову. Они же соединены этим куском провода. Верно? Верно.
Переводим мультиметр в режим измерения постоянного напряжения до 2 Вольт. Запускаем двигатель и смотрим на дисплей прибора.
Опа. А у нас присутствует напряжение!
Как такое может быть — мы подключены к концам одного провода, а у нас напряжение.
Вот я блеснул художественным творчеством и нарисовал картину происходящего
Красным — провод массы, а синим — вольтметр
Эти значения на дисплее мультиметра — ничто иное, как падение напряжения на нашем проводе массы! Несмотря на то, что он выглядит отлично и имеет минимальное сопротивление, на нем всё же падает напряжение. Причем, чем больше будет ток потребителей в цепи, тем больше будет падение напряжения на этом проводе, которое может достигнуть и нескольких вольт!
Вот такая ситуация. И масса двигатель — кузов не такая уж и хорошая, как показалось сразу и проблемы от неё неизбежны.
Как выйти из такой ситуации победителем?
Во-первых, необходимо периодически обслуживать этот участок цепи.
Открутить массу на кузове
Проделать то же самое с массой на двигателе
Но это помогает не всегда. Дело в том, что в этой цепи есть ещё слабые места — обжимки.
Обжим наконечников, обжим на клемме АКБ
Всё это со временем окисляется и не может полноценно выполнять свою функцию.
Необходимо либо переобжимать эти соединения, либо лучше эти провода иногда менять.
Вот видео на тему масса двигатель — кузов
Ну а в идеале можно проложить дополнительные провода массы: Генератор — кузов
Всем Доброго времени суток Друзья и просто Гости! Может тема не новая но всё равно, рано или поздно все мы сталкиваемся с этой проблемой. Всё долго размышлял если смысл установки дополнительной массы? Немного напомню с чего всё это началось и почему меня заставило задуматься об установки дополнительной массы на кузов автомобиля
Обслуживание стартера УАЗ 469
Обслуживание стартера УАЗ 469:
1. Периодическая проверка состояния прижимов на контактах с целью недопущения их ослабления, попадания пыли, грязи, возникновения коррозии, окисления.
2. Осмотреть коллектор, снять кожух защиты. Устранить выявленные дефекты, почистить контакты, смазать смазкой Литол.
3. Открыть крышку 13, проверить все элементы. Зачисть контакты, продуть сжатым воздухом.
4. Подтянуть болты крепления стартера УАЗ 469.
5. Эксплуатируя транспортное средство в лесу, карьере, сельской местности, необходимо периодически демонтировать стартер УАЗ 469, почистить металлической щеткой от пыли, грязи, налета.
10000 км
Проверить стартер УАЗ 469, произвести ТО-1 со следующими регламентными операциями:
1.Проверить провода.
2.При необходимости подтянуть ослабевшие соединения.
3.Необходимо помнить, что нарушение плотности прилегания провода от аккумуляторной батареи к стартеру приводит к увеличению переходного сопротивления в его цепи.
4.Как следствие, это снижает мощность, ухудшает запуск.
30000 км
Проверить стартер УАЗ 469, выполнить ТО-2 с проведением операций:
1.Демонтировать ленту защиты.
2.Сжатым воздухом продуть коллектор.
3.Проверить щетки и коллектор.
4.Устранить дефекты.
Один раз каждый год, но не реже 25 000-30 000 км пробега авто, необходимо снимать стартер УАЗ 469. Его следует разобрать, тщательно протереть и продуть детали сжатым воздухом. При выявлении дефектных деталей, узлов, механизмов заменить их новыми или отремонтировать. Собрать, отрегулировать, произвести контрольную проверку.
Расположение массы двигателя
Месторасположение массы двигателя
Для того, чтобы эксплуатировать автомобиль и производить ему ремонтные операции необходимо знать, где расположена масса. Так, почти все приборы и узлы ВАЗ-2114 требуют электрического питания, а самые мощные потребители – это стартер и двигатель.
Мало кто знает, где на двигателе располагается масса, поскольку для проведения ремонтных операций достаточно снять «клемму-минус» с аккумуляторной батареи. Но, при полном демонтаже, а после установки мотора, необходимо знать, куда закрепить питание.
Месторасположение массы на кузове
Но, минусовая ветка представляет собой 2 провода: толстый и тонкий . Так вот, именно толстый провод уходит на массу кузова, а тонкий на замыкание цепи двигателя. Конечно, не все автомобилисты знают, куда он уходит.
Месторасположение массы двигателя ВАЗ-2114
Масса на приборной панели
Именно она подает питание на двигатель, через монтажный блок. Вследствие этого, многие датчики, работают вне зависимости от того, есть ли масса на самом силовом агрегате.
Месторасположение массы под приборной панелью
Возможные неполадки
Единственной неполадкой в данном случае будет отсутствие или плохая масса. Показателем данной проблемы станет стабильная работа генератора и полный заряд АКБ, но масса на двигателе будет отсутствовать. Панель приборов может начать завышать температуру, при включении источников потребления. Если при включении печки или фар на панели приборов резко начинает расти температура, то следует искать «плохую массу».
Для устранения неполадок, необходимо открутить провод подачи питания (массу) от двигателя, и прочистить контакты. Также, стоит осмотреть и сам провод на наличие обрывов и пробоев. Перед непосредственным монтажом, чтобы улучшить качество соединения и отложить коррозионный срок, необходимо места контактов смазать медной пастой.
| Почти в 100% современных автомобилях, кузов используется как единый источник использования электроэнергии. Кузов автомобиля является как бы всеобщим проводом с отрицательным зарядом для всех потребителей электроэнергии. Именно поэтому кузов называется до боли знакомым всем термином «масса».А почему «до боли знакомым»? Да потому что, если где то контакт с массой либо плохо закреплён, либо окислился, начинается необъяснимое. Возьмём первый попавшийся пример: больная тема первых и вторых самар – перемигивание фар жёлтый с красным и т.д. Данную ситуацию я уже разбирал в статье: почему не горят фары, где и сделал «массу», как основной причиной нестабильной работы. Но фары – это мелочь в сравнении с работой двигателя и электронной системы управления двигателем (эсуд). |
В данной статье мы рассмотрим слабые «массовые» места на ваз 2114 2113 2115 с двигателями объёмом 1,5л, 1,6л.
Где находится «масса» двигателя на ВАЗ 1) Масса аккумулятора.
«Минус» на аккумуляторе имеет два ответвления: толстый провод и тонкий. Толстый провод идёт от минуса аккумулятора к корпусу двигателя. Если данный контакт закреплён не должным образом, то заряд аккумулятора идёт не в полную силу, стартер не развивает полной мощности, тупит ЭСУД (т.к. массу он берёт из двигателя)
На креплении минуса аккумулятора с двигателем нужно проверить надёжность затяжки двух гаек, между которыми крепится контакт к двигателю: первым делом ослабляем наружную гайку и подтягиваем внутреннюю, а затем затягиваем и наружную.
Второй провод от аккумулятора гораздо тоньше и крепится к кузову рядом с самим аккумулятором. Данный провод является источником для всех энергопотребителей в авто. Здесь так же нужно проверять момент затяжки гайки как к кузову так и к клемме аккумулятора.
2) Масса ЭСУД
У SAMAR с двигателем 1,5 л, масса для ЭСУД берётся с корпуса двигателя, с крепления заглушек. Заглушки находятся с правой стороны головки блока.
У SAMAR с двигателем объёмом 1,6 л, но так же и 1,5 л, которые имеют в своём составе ЭСУД нового поколения (Bosch 7.9.7, Январь 7.2) масса ЭСУД берётся с приваренной шпильки. Шпилька крепится к металлическому каркасу панели приборов к тоннелю пола (под пепельницей). На практике встречается, что данная шпилька красится на заводе и слабо затянута. Поэтому, со временем может разболтаться и в момент включения вентилятора, будут просадки в напряжении следующих датчиков (что приведёт к скачкам оборотов): ДТОЖ, ДПДЗ, ДМРВ.
УАЗ-Hunter характеристики, фотографии. 2003 г.
Технические характеристики
Двигатели УАЗ-Хантер
Интерьер УАЗ-Хантер
Фотографии УАЗ-Хантер
Серийный выпуск УАЗ-Хантер — автомобиля повышенной проходимости, начался на Ульяновском автозаводе в 2003 году. Историю автомобиль начал В 1972 году с конвейера Ульяновского автомобильного завода вышел УАЗ–469. Изначально он позиционировался как автомобиль для военных целей, но впоследствии вышла и гражданская версия. Популярной этой модели обуславливалась только одним его положительным качеством, но самым серьезным — высокая проходимостью. 469-я модель оказалась настолько удачной, что последующее ее поколение — УАЗ–3151
, не имело значительных конструктивных переработок. Этот автомобиль оставался таким же грубым, без каких-либо намеков на комфортабельность. Но его феноменальная проходимость скрашивала все лишения.

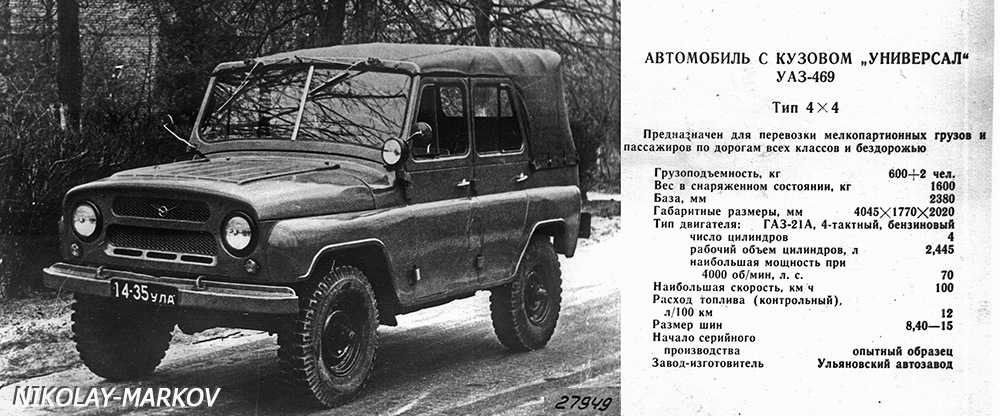

фотография УАЗ-469
Вторым поколением, и теперь уже последним, стала модель с названием УАЗ «Hunter», вышедшая в 2003 году. И хоть привычный цифровой индекс версии заменили на англоязычное слово, но это все тот же «Козлик», хоть и несколько доработанный под современные требования. Эта серия внедорожников продолжения больше иметь не будет, и именно «Хантер» является заключительной моделью.
