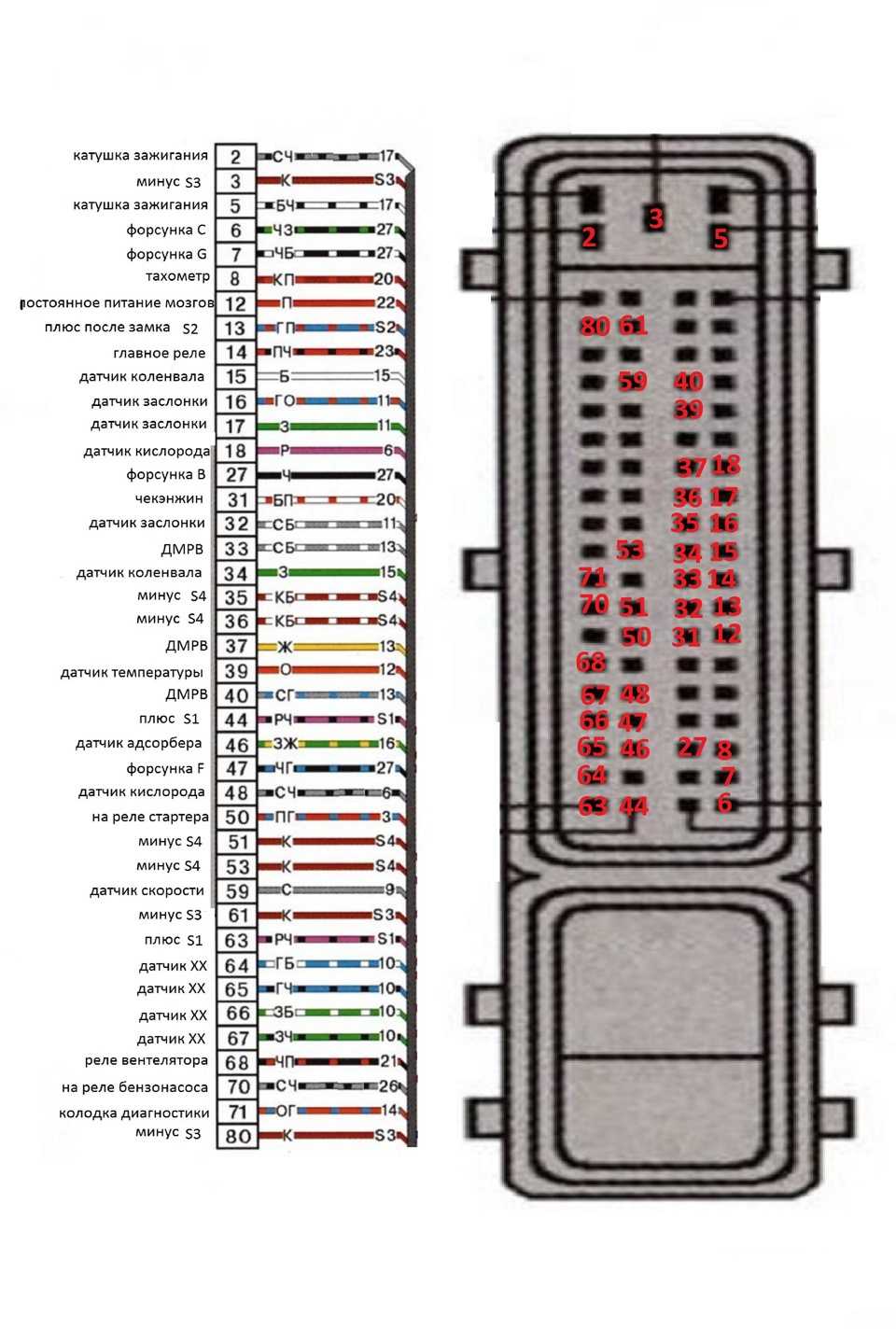

Распиновка эбу ваз 2115 инжектор 8 клапанов с описанием

Электрическая схема подключения ВАЗ 2114, дополнительного сегмента

Здесь сгруппировано вспомогательное оборудование, не имеющее отношения к силовой установке или бортовому компьютеру автомобиля:

• 1 – контактная группа проводки от дверей к колодке панели приборов;
• 2 – аналогичный вывод, предназначенный для подключения устройств подогрева сидений водителя и переднего пассажира;
• 3/4 – привода центрального замка, отрезки передней левой и правой двери соответственно;
• 5/6 – колодки контактной группы переднего правого и левого динамиков соответственно;
• 7 – электронный блок упарвления центральным замком;
• 8/9 – подводка дверных частей электрооборудования к вспомогательному левому пучку;
• 10 – клемма подключения штатной акустической системы;
• 11 – «мама» дверей к правому жгуту подключения электрооборудования;
• А1 – подключение заземляющих электропроводки.

Физически, выход присоединяется к приборной доске, контактной группой, расположенной около рукояти открытия капота. Также здесь расположен соответствующий предохранитель.

Расшифровка кодов ошибок

Первый символ — буква, обозначает блок неисправности:

• B — кузов;
• C — подвеска;
• P — двигатель (ЭСУД, КПП);
• U — шина обмена данными.

Второй символ — цифра, тип кода:

• 0 — SAE (стандартный);
• 1,2 — OEM (заводской);
• 3 — зарезервировано.

Третий символ — цифра, система:

• 1, 2 — топливная система;
• 3 — система зажигания;
• 4 — снижение токсичности отработавших газов;
• 5 — холостой ход;
• 6 — ЭБУ (ECU) или его цепи;
• 7, 8 — трансмиссия (АКПП).

Четвертый и пятый символ — цифры, непосредственно код ошибки.

Решил поменять ЭБУ двигателя с Январь 5.1.1 (2111-1411020-71) с прошивкой J5V13I02 с одновременным впрыском на Январь 5.1 с попарно-параллельным впрыском. Насколько я понял из инфы по различным ЭБУ на наши тачки даже на последних моделях автомобилей ВАЗ с 8-клапанными ДВС(Гранта, Самара) впрыск попарно-параллельный. Поэтому очень захотелось перейти на такой тип впрыска, осовременить свою тачилу.

Чтобы перейти на попарно-параллельный впрыск на двигателе 2111(1,5л 8 клапанов) помимо другого блока необходимо еще проводку модифицировать. Вот что я нашел по этой переделке в Интернете. Залез первым делом сюда chiptuner.ru/content/changes/.

Проверка и замена форсунок Ваз 2190 Гранта

Снятие топливных форсунок на автомобиле Ваз 2190 Гранта производят для их проверки и последующей замены неисправных. Для выполнения ремонтных работ потребуется ключ шестигранник на пять, отвертка, ключ на семнадцать и тестер для проверки сопротивления обмоток. Проверку на форму распыляемого факела и герметичность следует проводить на станциях технического осмотра.

При наличие всего необходимого проделайте следующую последовательность действий:

Отсоединяем разъем с питающими проводами форсунок и проводим первоначальную их проверку. В колодке с проводами имеется четыре разъема подающих импульс на форсунки и один общий массовый провод. Поочередно подключаем один вывод тестера на массу а второй к выводам и проверяем сопротивление обмоток, которое должно быть в пределах 0,011-0,015 кОм. Если присутствуют отклонения от рекомендованных значений, значит какая-то из форсунок не исправна.

Теперь, когда выполнена первоначальная проверка, можно приступать к их снятию и определению неисправной и ее замене. Для этого необходимо:

• Отжимаем фиксатор и отсоединяем разъем с проводами от форсунки.
• Далее плоской отверткой поддеваем пружинный фиксатор ее крепления и снимаем его.

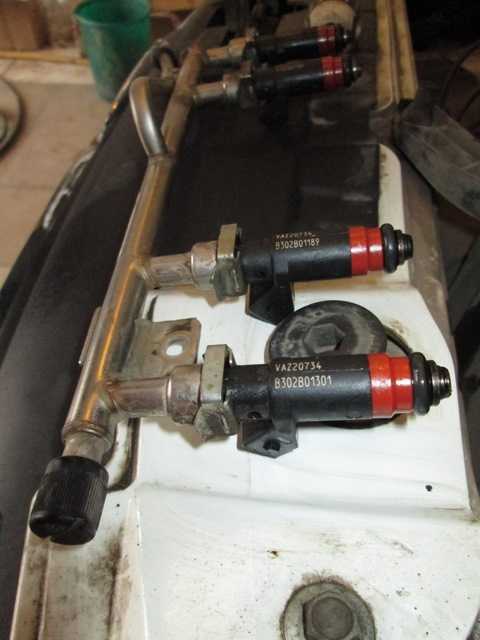

Вынимаем форсунку из топливной рампы, аналогично поступаем с остальными. Подключаем к ее выводам тестер и снова делаем замер сопротивления обмотки, которое так же должно быть в пределах 0,011-0,015 кОм. Если сопротивление не соответствует норме, меняем ее.

• Каждый раз при снятие форсунок, выполняйте замену уплотнительных колец со стороны рампы и впускного коллектора.
• Сборку и установку проведите в обратной последовательности. По завершению работ, запустите двигатель и проверьте герметичность соединения трубопровода и уплотнений форсунок.

Общая электросхема электрооборудования ВАЗ 2110 / 2111 / 2112 без моторной проводки (блок управления двигателем).

1. Передние блок-фары;
2. Звуковой сигнал;
3. Злектрический вентилятор системы охлаждения двигателя;
4. Стартер;
5. Аккумуляторная батарея;
6. Генератор;
7. Выключатель света заднего хода / датчик включения задней скорости;
8. Электрический привод блокировки замка правой передней (пассажирской) двери;
9. Реле включения электрических стеклоподъемников;
10. Реле включения стартера;
11. Электромотор отопителя;
12. Микромотор-редуктор привода заслонки отопителя;
13. Электромотор омывателя лобового стекла;
14. Датчик уровня жидкости в бачке омывателя;
15. Электропривод блокировки замка левой передней (водительской) двери;
16. Переключатель электрического стеклоподъемника правой передней (водительской) двери;
17. Электрический привод замка багажника;
18. Дополнительный резистор (реостат) электродвигателя вентилятора отопителя;
19. Мотор-редуктор очистителя ветрового стекла;
20. Переключатель (кнопка) электрического стеклоподъемника левой передней (водительской) двери;
21. Электрической привод стеклоподъемника правой передней (пассажирской) двери;
22. Блок управления системы блокировки замков дверей;
23. Переключатель наружного освещения (кнопка включения габаритного и ближнего света);
24. Датчик уровня тормозной жидкости;
25. Электропривод стеклоподъемника левой передней (водительской) двери;
26. Контрольная лампа включения противотуманного света;
27. Выключатель (кнопка) противотуманного света;
28. Комбинация приборов;
29. Контрольная лампа обогрева заднего стекла;
30. Выключатель (кнопка) обогрева заднего стекла;
31. Подрулевой переключатель (переключение света: ближний — дальний, управление очистителями лобового стекла, поворотники и сигнал);
32. Реле включения противотуманного света;

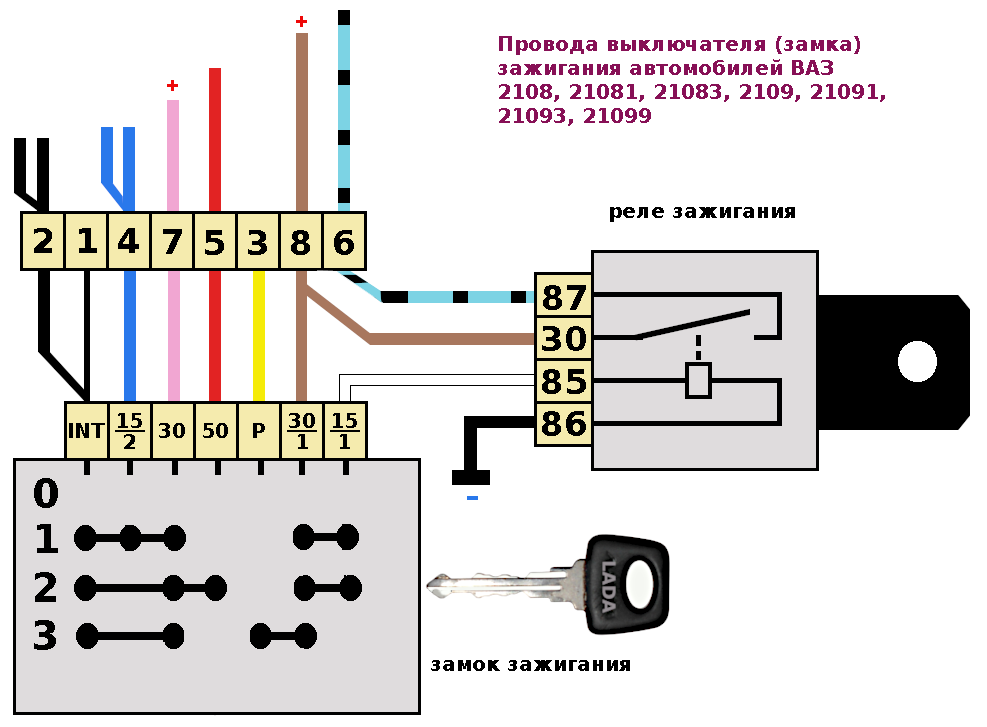

33. Выключатель (Замок) зажигания;
34. Монтажный блок / Блок предохранителей;
35. Лампа подсветки рычагов управления отопителем;
36. Выключатель аварийной сигнализации;
37. Контроллер системы автоматического управления отопителем;
38. Лампа освещения вещевого ящика;
39. Выключатель лампы освещения вещевого ящика;
40. Прикуриватель;
41. Блок индикации бортовой системы контроля;
42. Лампа освещения пепельницы;
43. Розетка для переносной лампы;
44. Выключатель освещения приборов;
45. Электропривод блокировки замка правой задней двери;
46. Переключатель электростеклоподъемника правой задней двери;
47. Часы;
48. Электропривод стеклоподъемника правой задней двери;
49. Выключатель сигналов торможения;
50. Электропривод стеклоподъемника левой задней двери;
51. Переключатель электростеклоподъемника левой задней двери;
52. Электропривод блокировки замка левой задней двери;
53. Боковые указатели поворота;
54. Выключатель контрольной лампы стояночного тормоза;
55. Фонарь освещения багажного отсека;
56. Плафон индивидуального освещения;
57. Плафон освещения салона;
58. Датчик температуры системы климат-контроля;
59. Выключатели (концевики) в стойках передних дверей;
60. Выключатели (концевики) в стойках задних дверей;
61. Наружные (На кузове) задние фонари;
62. Внутренние (На двери багажника) задние фонари;
63. Фонари освещения номерного знака;
64. Моторедуктор очистителя заднего стекла (на автомобилях ВАЗ 2111 и 2112);
65. Электродвигатель омывателя заднего стекла (на автомобилях ВАЗ 2111 и 2112);

   А — Колодки для подключения правой передней колонки;   Б — Колодки для подключения аудиоаппаратуры;   В — ВАЗ 2110:Колодки для подключения электродвигателя омывателя заднего стекла;   Г — Колодки для подключения левой передней колонки;   Д — Колодка для подключения жгута проводов системы впрыска;   Е — Разъем для диагностики электроусилителя руля;   Ж — Разъем для диагностики системы автоматического управления отопителем;   3 — Колодки для подключения правой задней колонки;   И — Колодки для подключения левой задней колонки;   К — Колодка для подключения бортового компьютера;   Л — к электроприводу замка багажника;   М — Колодки для подключения дополнительных сигналов торможения;   Н — к элементу обогрева заднего стекла.

Схема ВАЗ-2112

Авто ВАЗ-2112 выпускался на АвтоВАЗе с 1998 по 2009 год, На Украине с 2009 по 2014 год. Далее приводятся цветные схемы проводки (инжектор и карбюратор) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта авто. Электрические схемы разделены для удобства просмотра через компьютер или смартфон на несколько блоков, также имеются схемы в виде единой картинки с описанием элементов — для распечатки на принтере одним листом.

Для диагностики и самостоятельного ремонта вначале посмотрите, все ли в порядке с генератором. Хорошо ли он надет, не провисает. Эту процедуру нужно проделать со всеми вариантами исполнения топливной системы как карбюраторной, так и инжекторной. Проверяем предохранители согласно схеме электрооборудования. Большую помощь окажет также обратная сторона крышки предохранительного блока. Там есть подсказки, расшифровать которые поможет схема. Замените перегоревший элемент и попробуйте завести машину снова. Нужно проверить, плотно ли надеты клеммы аккумулятора, не окислились ли они. Не поврежден ли провод, идущий от батареи к генератору и к стартеру.

Электрооборудование передней части автомобиля

Далее представлена расшифровка фронтального пучка кабелей, без учета противотуманных фар:

• 1 – клеммы выхода контактной группы стартера;
• 2 – аккумуляторная батарея, подключение силовых кабелей;
• 3 – штатная «папа» генератора;
• 4 – колодки подключения силовых жил аккумулятора, генератора к передней сборке электрооборудования;
• 5 – часть монтажного блока плавких предохранителей;
• 6 – штатный клаксон;
• 7 – сенсор, измеряющий температуру антифриза в силовой установке;
• 8 – стандартный датчик измерения остатка омывайки в бачке, при срабатывании на приборке загорается соответствующий индикатор;
• 9/10 – левая и правая фара головной оптики соответственно;
• 11 – наружный термометр;
• 12 – штатный выключатель лампы включения задней передачи;
• 13 – привод электрического вентилятора генератора;
• 14 – разъем к модулю системы зажигания;
• 15 – в схеме ВАЗ 2114 инжектор не используется, применяется только для карбюратора;
• 16 – электронный сенсор уровня тормозной жидкости, при критическом падении на приборке загорается восклицательный знак;
• 17 – встроенный датчик-измеритель уровня масла в картерном отсеке силовой установки, при срабатывании на приборке загорается красная лейка;
• 18 – аналогично для системы охлаждения двигателя;
• Ш5-8 –разъемы монтажного блока;
• А1/2, В1/2 – заземляющие клеммы.

Обедненная система топливоподачи

Давайте разберемся с возможными проблемами двигателя и попробуем самостоятельно их решить. Итак, причины инжектора могут крыться в разных сферах, но сейчас рассмотрим проблему «бедная смесь», что наиболее часто встречается в десятках. Что это такое и чем она грозит? Бедная смесь, или обедненная система топливоподачи — это заполнение цилиндров силового агрегата воздухом, который вытесняет объем, необходимый для горючего.

В итоге топлива становится слишком мало, а воздуха слишком много, что и влияет на остановку работы мотора. Для того чтобы убедиться, что виновата именно бедная смесь, воспользуемся очень полезным диагностическим устройством — четырехкомпонентным газоанализатором, который очень желательно иметь в своем ящике с инструментами каждому автовладельцу.

При помощи диагностического прибора тщательно проверяется топливная система ВАЗ 2110. Диагностируется система топливного бака на наличие необходимого давления. Сканируются шланги и система вентиляции, бывает, что именно в них появляются микроскопические трещины, которые и приводят к заполнению цилиндров воздухом.

Распиновка блока управления освещением на Приоре

Данный коммутационный и регулирующий комбинированный модуль имеет несколько функций и служит для вкл/выкл парковочных огней, фар головного света, выбор нужного режима переключения света, вкл/выкл противотуманных фар, за регулировку яркости комбинации приборов подсветки, управление корректором фар, вкл/выкл и управление светом внутри салона и подсветки приборов. Подключение модуля к бортовой сети автомобиля осуществляется через фишку № 1118-3724500.

Стандартная распиновка клеммы на ВАЗ 2170 выглядит следующим образом:

G, 56b	На мотор-редуктор корректировки света фар
58b	Выход к источникам подсветки
31	Масса
Xz	+12 вольт (от клеммы 15 замка зажигания)
56	К реле переключения дальнего и ближнего режима фар
1,3	От задних и передних противотуманных фар
2,4	К реле задних и передних противотуманных фар
58	К лампам габаритов
30	+12 В от клеммы №30 замка зажигания

Снятие топливной рампы и форсунок двигателей ВАЗ 11183, ВАЗ 21116 и ВАЗ 11186 Lada Granta

• Отвертка крестовая средняя
• Отвертка плоская средняя
• Шестигранный ключ на 5 мм
• Гаечный ключ рожковый на 17 мм – 2 шт.

Детали и расходники:

• Уплотнительные кольца форсунок
• Топливные форсунки (при необходимости)
• Моторное масло

Топливную рампу снимите для проверки форсунок и их замены, а также при демонтаже впускной трубы.

1. Сбросьте давление в системе питания двигателя, как описано здесь.

2. Снимите шланг подвода воздуха с дроссельным узлом, как описано здесь и здесь.

3. Плоской отверткой отожмите фиксатор колодки жгута проводов системы управления двигателем и отсоедините ее от колодки жгута проводов форсунок.

4. Ключом на 17 мм отверните штуцер трубки топливной рампы, удерживая ключом того же размера наконечник шланга подвода топлива к рампе, и снимите наконечник шланга подвода топлива с трубки рампы.

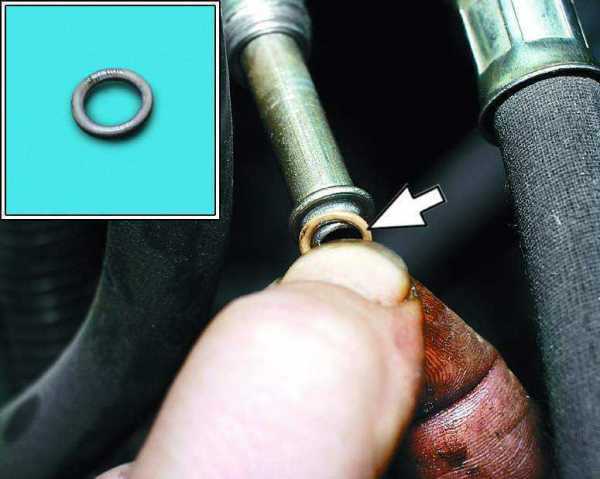

Соединение уплотнено резиновым кольцом.

5. Шестигранным ключом на 5 мм отверните по одному винту крепления рампы к впускной трубе с левой и правой сторон.

6. Потянув рампу вдоль осей форсунок и преодолевая сопротивление резиновых уплотнительных колец форсунок, выньте все четыре форсунки из отверстий во впускной трубе. Выведите топливную рампу в сборе с форсунками к левой стороне автомобиля и достаньте ее из моторного отсека.

7. Сжав пружинный фиксатор колодки жгута проводов, отсоедините колодку от разъема форсунки.

8. Аналогично отсоедините колодки жгута проводов от разъемов других форсунок.

9. Поддев отверткой скобу, фиксирующую форсунку на рампе, снимите скобу.

10. Преодолевая сопротивление резинового уплотнительного кольца, достаньте форсунку из патрубка рампы.

11. Аналогично снимите другие форсунки.

12. Поддев лезвием плоской отвертки, снимите резиновые уплотнительные кольца форсунки.

13. Уплотнительные кольца форсунок замените новыми.

14. Перед установкой форсунок нанесите на уплотнительные кольца тонкий слой моторного масла.

15. Сборку и установку топливной рампы выполните в обратной последовательности.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников

Проверка и замена форсунок — Раздел 4. Двигатель

Признаками неисправности форсунок могут быть:

– затрудненный пуск двигателя;

– неустойчивая работа двигателя;

– двигатель глохнет на холостом ходу;

– повышенная частота вращения коленчатого вала на холостом ходу;

– двигатель не развивает полной мощности, недостаточная приемистость двигателя;

– рывки и провалы в работе двигателя при движении автомобиля;

– повышенный расход топлива;

– повышенное содержание СО и СН в отработавших газах;

– калильное зажигание из-за негерметичности форсунок.

ПРЕДУПРЕЖДЕНИЕЕсли при снятии топливной рампы какая-нибудь форсунка осталась во впускной трубе двигателя, замените ее уплотнительные кольца и фиксатор.

ПОЛЕЗНЫЙ СОВЕТЗагрязненные форсунки можно промыть в специализированной мастерской на специальном стенде.

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

2. Снимите воздушный фильтр 1 вместе со шлангом 2 впускной трубы (подробнее см. «Снятие и установка воздушного фильтра»).

3. Отсоедините вакуумный шланг от регулятора давления топлива.

4. Отсоедините колодку с проводами от датчика положения дроссельной заслонки, отжав пластмассовую защелку.

5. Отсоедините колодку с проводами от регулятора холостого хода, отжав пластмассовую защелку.

6. Отсоедините колодку жгута форсунок от жгута проводов.

7. Отверните два болта крепления топливной рампы

Обратите внимание, под головками болтов установлены плоские шайбы (болты удобнее вынимать, например, пинцетом)

8. Отверните винт крепления держателя топливных трубок. Снимите держатель

При этом обратите внимание, что под головкой винта его крепления установлена пружинная шайба

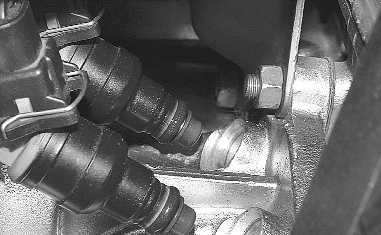

9. Аккуратно сдвиньте топливную рампу вдоль оси форсунок так, чтобы…

10. …все форсунки вышли из отверстий во впускной трубе двигателя.

11

Осторожно выведите рампу с форсунками из-под ресивера так, чтобы не повредить форсунки

12. Подсоедините колодку жгута форсунок к жгуту проводов и провод к клемме «–» аккумуляторной батареи.

13. Опустите форсунки в прозрачные емкости. Последние удобнее подвесить на топливную рампу. Проверьте распыление топлива форсунками. Для этого включите стартер. Форсунки должны распылять топливо правильным конусом. У каждой форсунки должно быть четыре струи, и…

14. …количество топлива, подаваемое через форсунки, во всех четырех емкостях должно быть одинаковым (проверьте с помощью мерной емкости). Если какая-либо форсунка не соответствует данным условиям, ее необходимо заменить.

15. Сразу после выключения зажигания внимательно осмотрите форсунки. Если из распылителя какой-либо форсунки заметно подтекание топлива, значит, форсунка не герметична, и ее необходимо заменить.

16. Если форсунка не распыляет топливо, проверьте, подается ли на нее питание. Для этого отсоедините от нее колодку с проводами, подсоедините аккумуляторную батарею к контактам форсунки напрямую и включите зажигание. Если в этом случае форсунка распыляет топливо, значит, есть неисправность в электрической цепи форсунки.

17. Рекомендуется проверить сопротивление обмоток форсунок. Для этого отсоедините от форсунки колодку с проводами (предварительно отсоединив провод от клеммы «–» аккумуляторной батареи) и подсоедините к контактам форсунки омметр. Он должен показать сопротивление 11–15 Ом. В противном случае замените форсунку.

18. Перед заменой форсунок снизьте давление в системе питания. Для этого отсоедините колодку от топливного насоса (подробнее см. «Снятие, ремонт и установка топливного насоса») и прокручивайте двигатель стартером до тех пор, пока из форсунок не перестанет распыляться топливо. Затем отсоедините провод от клеммы «–» аккумуляторной батареи.

19. Нажав на пружинный фиксатор, отсоедините колодку с проводами от заменяемой форсунки.

20. Сдвиньте фиксатор форсунки в сторону.

21. Выньте форсунку из топливной рампы. Аналогичным образом выньте остальные неисправные форсунки.

22. Рекомендуется проверить на всех форсунках уплотнительные кольца. Потрескавшиеся или потерявшие эластичность кольца замените.

23. Установите форсунки в порядке, обратном снятию. Перед установкой смажьте бензином уплотнительные кольца форсунок.

24. Для замены фиксаторов, плохо удерживающих форсунки, сдвиньте их на выемку под болт крепления рампы или на край рампы.

25. Для замены топливной рампы отсоедините колодку жгута от форсунок и шланги подачи и слива топлива от топливных трубок. Установите рампу с форсунками в порядке, обратном снятию.

Промывка форсунок своими руками ваз 2110 |

Топливная система в момент работы двигателя автомобиля подвергается разным вредным воздействиям и загрязняется разными частицами. Промывка форсунок своими руками ваз 2110 – задача подвластная не только специалистам, но и автолюбителям. Только стоит заметить, что это не так просто, как может показаться в первый момент.

Чего ожидать от работы загрязненных форсунок?

Снижается удельная мощность двигателя. Появляются детонационные хлопки в момент разгона машины. Работа двигателя на холостом ходу не стабильна, а со временем ухудшается запуск автомобильного мотора и увеличивается расход топлива. Увеличивается вероятность выхлопа.

Все эти неполадки определяются во время проверки и диагностики автомобиля.

Когда пора менять форсунки?

Многие автолюбители уверены, что производить чистку инжектора необходимо только в срок, указанный в руководстве пользователя. Но производитель, указывая пробег, не учел все детали. Как правило, не все мы заливает топливо, отвечающее требованиям европейского стандарта, поэтому страдает система впрыска в автомобиле, точнее – форсунки в инжекторе. Спасти положение поможет замена форсунок

Важно! При демонтаже форсунок бывает необходимость в замене уплотнителей вместе с рампой. А эта процедура долгая и трудная

Способы чистки форсунок

Вы можете обратиться за помощью в ближайший автосервис, где промывка форсунок цена от 1000 до 1500 рублей. Прочищение форсунок возможно разными способами. Самый распространенный – добавление в бензобак моющей присадки. Обычно одного флакона (0,5 л) хватает на 50-70 л топлива. Этим способом чистятся все части в топливной системе (топливный бак, форсунки, топливный насос, механизм для регулировки давления)

Важно! Промывать форсунки подобным способом можно только в целях профилактики, ведь грязь и отложения, вымытые из бензопровода и топливного бака, могут еще больше испортить клапан регулятора давления

Также промывку можно осуществить с помощью установок, которые подают сольвент. Процедура происходит при работающем моторе на моющем сольвенте

Важно! При промывке сольвентами будьте готовы, что могут выйти из строя свечи зажигания, поэтому процедуру проводите совместно с заменой свечей

Еще один вариант – это промывка форсунки высокоэффективными жидкостями, которые проходят через форсунку. При этом способе специальные установки имитируют работу форсунки, только вместо топлива специальный сольвент. Также можно воспользоваться ультразвуковой ванной.

Самостоятельная промывка форсунки

Промывка форсунок двигателя своими руками также вполне осуществимое дело. Одни прибегают к помощи инжектора с присадками, а другие доливают в бак керосин. Эффективная профилактика – использование присадок для топлива. Частота использования – около 3000 км пробега. Промывка форсунок своими руками ваз 2110 осуществляется так же, как и в других отечественных автомобилях. Автосотка avtosotka.ru

Схема управления двигателем ВАЗ-21124

Схема соединений системы управления двигателем ВАЗ-21124 с распределенным впрыском топлива под нормы токсичности Евро-2 (контроллер M7.9.7): 1 — катушки зажигания; 2 — форсунки; 3 — контроллер; 4 — главное реле; 5 — предохранитель, соединенный с главным реле; 6 — реле электровентилятора системы охлаждения; 7 — предохранитель, соединенный с реле электровентилятора системы охлаждения; 8 — реле электрического топливного насоса; 9 — предохранитель, соединенный с реле электрического топливного насоса; 10 — датчик массового расхода и температуры воздуха; 11 — датчик положения дроссельной заслонки; 12 — датчик температуры охлаждающей жидкости; 13 — электромагнитный клапан продувки адсорбера; 14 — датчик кислорода; 15 — датчик детонации; 16 — датчик положения коленчатого вала; 17 — регулятор холостого хода; 18 — блок управления иммобилайзера; 19 — индикатор состояния иммобилайзера; 20 — датчик фаз; 21 — датчик скорости автомобиля; 22 — модуль электрического топливного насоса с датчиком уровня топлива; 23 — датчик контрольной лампы давления масла; 24 — датчик указателя температуры охлаждающей жидкости; А — колодка, присоединяемая к жгуту проводов салонной группы АБС; Б — колодка диагностики; В — колодка, присоединямая к жгуту проводов кондиционера; Г — к выводу «+» аккумуляторной батареи; Д — к колодке жгута проводов боковых дверей; Е — колодка, присоединяемая к жгуту проводов панели приборов; G1, G2 — точки заземления; I — порядок условной нумерации штекеров в колодке блока управления иммобилайзера; II — порядок условной нумерации контактов в колодке диагностики.

Схема соединений системы управления двигателем ВАЗ-21124 с распределенным впрыском топлива под нормы токсичности Евро-3 (контроллер M7.9.7): 1 — катушки зажигания; 2 — форсунки; 3 — контроллер; 4 — главное реле; 5 — предохранитель, соединенный с главным реле; 6 — реле электровентилятора системы охлаждения; 7 — предохранитель, соединенный с реле электровентилятора системы охлаждения; 8 — реле электрического топливного насоса; 9 — предохранитель, соединенный с реле электрического топливного насоса; 10 — датчик массового расхода и температуры воздуха; 11 — датчик неровной дороги; 12 — датчик положения дроссельной заслонки; 13 — датчик температуры охлаждающей жидкости; 14 — регулятор холостого хода; 15 — управляющий датчик кислорода; 16 — диагностический датчик кислорода; 17 — электромагнитный клапан продувки адсорбера; 18 — датчик детонации; 19 — датчик положения коленчатого вала; 20 — блок управления иммобилайзера; 21 — индикатор состояния иммобилайзера; 22 — датчик фаз; 23 — датчик скорости автомобиля; 24 — модуль электрического топливного насоса с датчиком уровня топлива; 25 — датчик контрольной лампы давления масла; 26 — датчик указателя температуры охлаждающей жидкости; А — колодка, присоединяемая к жгуту проводов салонной группы АБС; Б — колодка диагностики; В — колодка, присоединяемая к жгуту проводов кондиционера; Г — к выводу «+» аккумуляторной батареи; Д — к колодке жгута проводов боковых дверей; Е — колодка, присоединяемая к жгуту проводов панели приборов; G1, G2 — точки заземления; I — порядок условной нумерации штекеров в колодке блока управления иммобилайзера; II — порядок условной нумерации контактов в колодке диагностики.
