Бензонасос ВАЗ 2109 инжектор: замена и диагностика своими руками

Рассматривая топливную систему, обязательно нужно упомянуть про бензонасос ВАЗ 2109 инжектор. Система впрыска состоит из нескольких компонентов, которые являются основными. На нашем сайте вы также можете найти информацию для автомобилей ВАЗ более новых моделей, например, 2110. На девятках тоже установлены электрические топливные насосы, которые производят подачу бензина под определенным давлением в рампу. Причем давление должно быть постоянным, иначе работа двигателя окажется нестабильной. Итак, что же из себя представляет бензонасос инжекторной девятки и как он работает.

Принцип работы насоса

Конструкцию довольно простую имеет бензонасос ВАЗ 2109, инжектор функционирует только лишь благодаря ему. В основе лежит два элемента – электрический двигатель и помпа с фильтрующим элементом

Обратите внимание на то, что «памперс» (так в народе кличут фильтр за сходство) нужно менять вовремя – старайтесь не допускать, чтобы он работал больше 20 тыс. км

В противном случае он насыщается металлической стружкой, грязью и прочим хламом, который попадает в магистраль и забивает форсунки.

В топливной рампе содержится смесь из бензина и воздуха (кстати, тоже очищенного). Пропорция всегда на одном уровне – 14 долей воздуха и одна бензина. Это идеальная смесь, при которой происходит горение

Но нужно обратить внимание на то, что в работе участвует реле бензонасоса ВАЗ 2109, которое управляется электронным блоком. С его помощью производится подача питания на двигатель насоса

Производительность у помпы высокая, поэтому двигатель работает не постоянно, а с перерывами (и в зависимости от режима функционирования двигателя паузы между включениями могут быть разными).

Для контроля имеется регулятор давления, установленный на рампе. Для отвода излишков бензина – обратный клапан. С его помощью весь лишний бензин поступает обратно в бак. Снятие бензонасоса ВАЗ 2109 (инжектор) осуществляется в том случае, если проводится его ремонт или замена. Пригодятся такие инструменты:

Плоскогубцы.
Ключи на «6», «8».
Отвертки крестовые и плоские.

Поднимите нижнюю часть сиденья, открыв задние двери полностью.
Выкрутите саморезы, крепящие пластиковую крышку.
Отключите колодку для подачи питания и соединения с датчиком уровня.
Ослабьте хомуты и снимите шланги

Обратите внимание – давление в системе нужно заранее уменьшить.
Ключом на «8» выкрутите все гайки, которыми прикручен насос к корпусу бака.
Аккуратно вынимайте насос из отверстия.. Главное в этом деле – аккуратность, так как есть риск повредить датчик уровня топлива

И еще: перед тем, как снимать бензонасос ВАЗ 2109, нужно избавиться от грязи и пыли. Поэтому продуйте сжатым воздухом место установки или хотя бы очистите кисточкой

Главное в этом деле – аккуратность, так как есть риск повредить датчик уровня топлива. И еще: перед тем, как снимать бензонасос ВАЗ 2109, нужно избавиться от грязи и пыли. Поэтому продуйте сжатым воздухом место установки или хотя бы очистите кисточкой.

Чтобы убедиться в исправности (или же неисправности) бензонасоса инжекторной ВАЗ 2109, достаточно снять его и подключить к аккумулятору напрямую. Если работать он будет нормально, без посторонних звуков (а также из выходного отверстия будет ощущаться напор воздуха), то проблем с ним нет. Но если же он не включается даже так, стоит подумать о его замене. Цена нового составит около 2000 рублей. Стоит ли ремонтировать электродвигатель? Вряд ли это способно надолго улучшить ситуацию, но в качестве временного решения вполне нормально. Но делать такую процедуру можно лишь в случае, если вы уверены в своих силах и имеете представление о работе электрических моторов.

Лада 21099 kemo sabe › Бортжурнал › Установка инжекторной топливной системы на ваз 21099 либо на один шаг поближе к инжектору

В конце концов я окончил один из сложнейших шагов в переводе на инжектор, это установка магистралей и бака. ИМХО!

Ну если всетаки ты читатель отважился открыть эту подходящую тележку, усядься по удобней на задницу, чтоб получать хоть капельку наслаждения)))

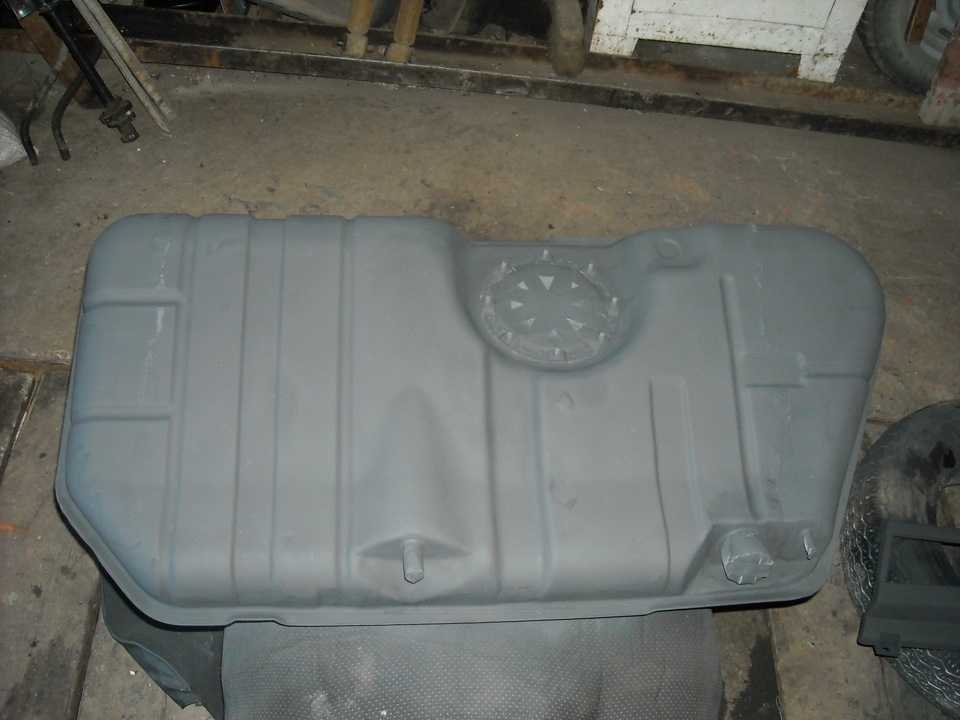

Рассказ пожалуй стоит начать с возврата в прошедшее, а поточнее о покупке бака. Опосля покупки бак отпидорил как внутри так и снаружи. Далее в ход начал двигаться мой возлюбленный цинкарь…

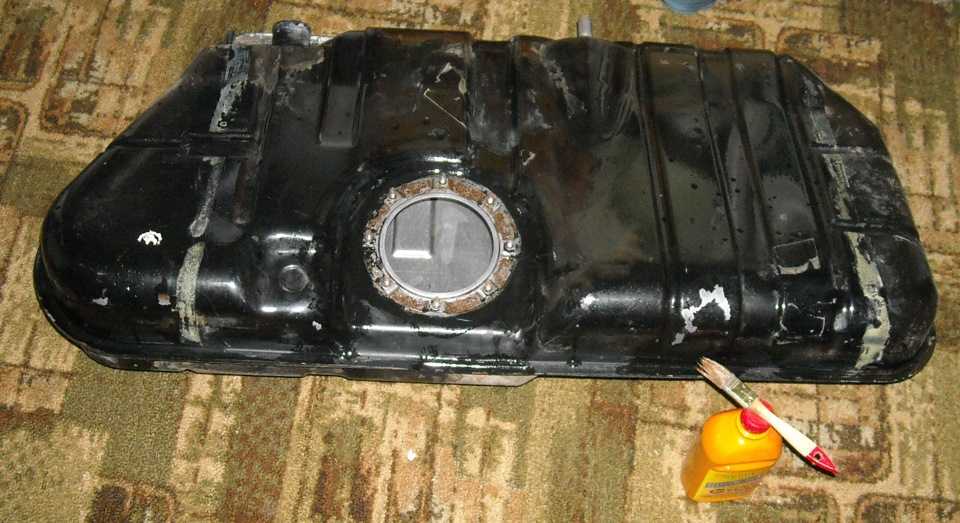

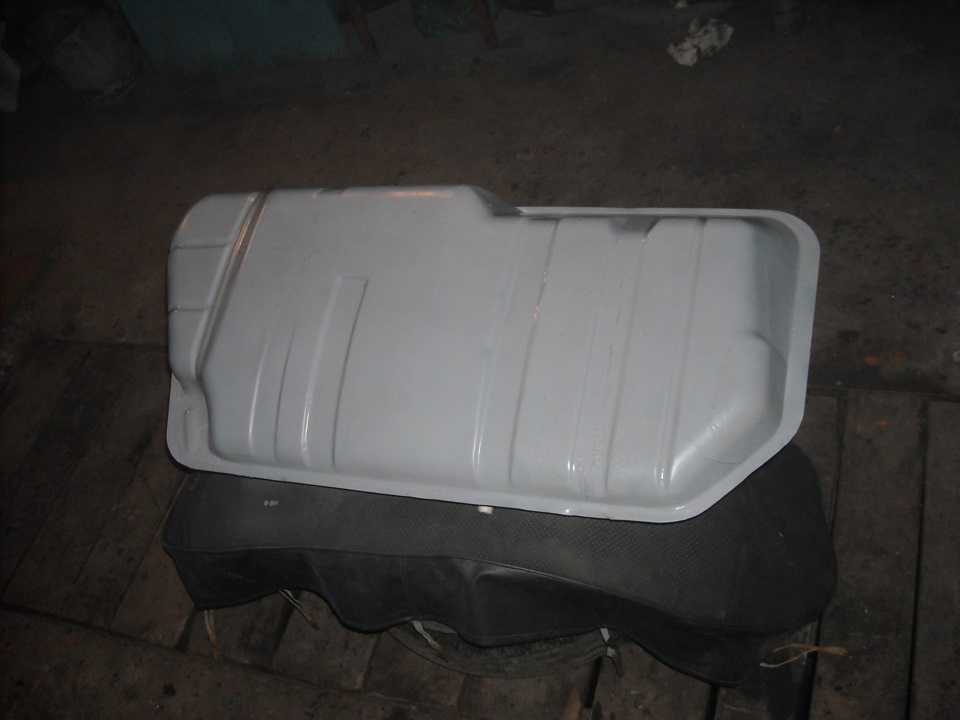

Далее перемешаемся в гараж, где грунтуем и красим бак

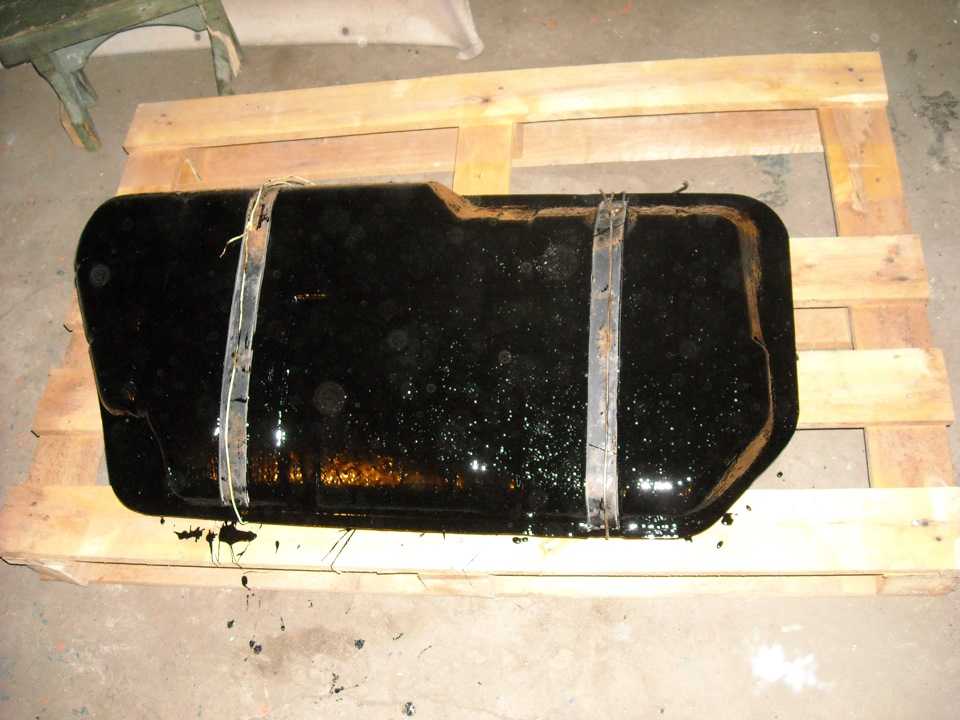

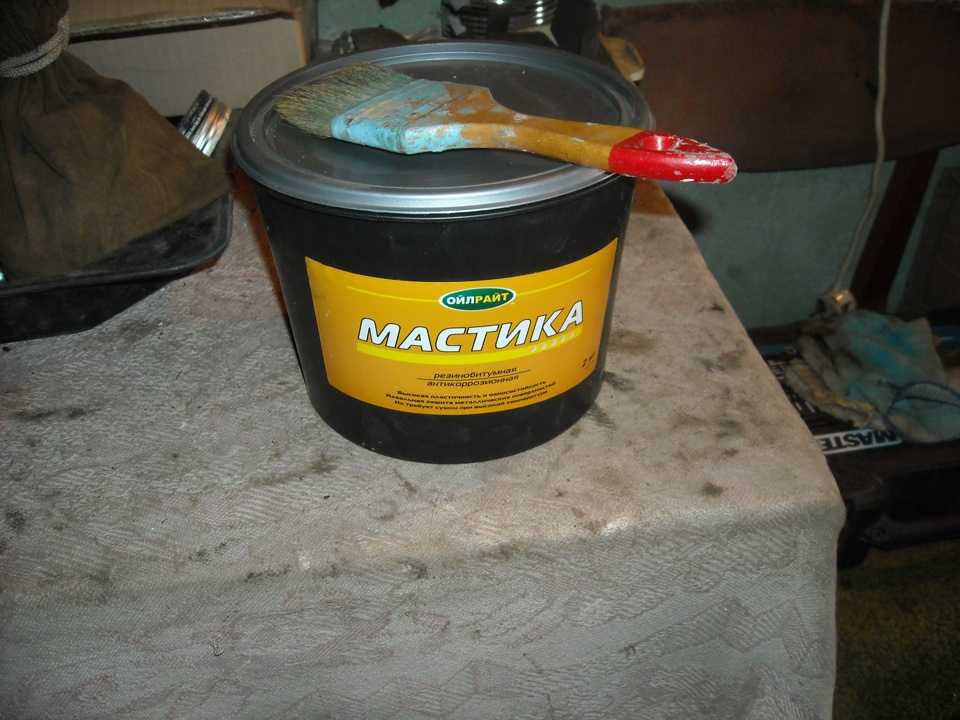

На этом можно былобы тормознуть в баловстве с баком, но это не для нас. Решил еще покрыть мастикой резиновой.

Заодно и резинки на нее преклеил

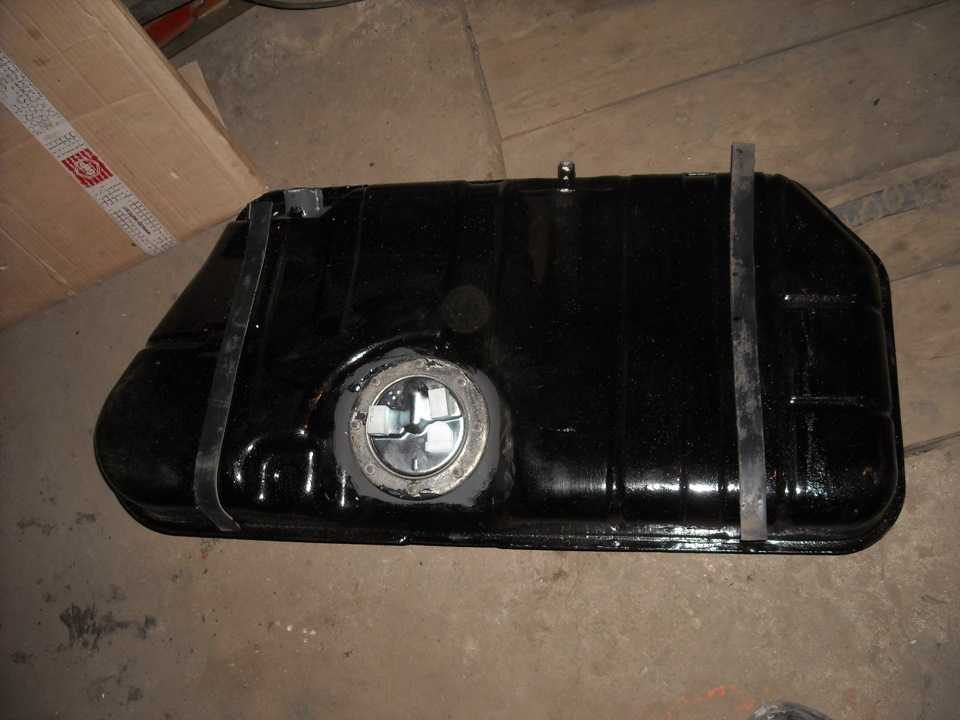

Далее втыкаем бензонасос с ДУТом какой для вас нужен.Вот сейчас с баком мы окончили, ЛУЧШЕ БРАТЬ БАК С ШПИЛЬКАМИ М6, они приварены через проставки, если обломиться, проще приделать новейшую.

Для наглядности берем такую схему и начинаем по ней втыкать трубки и шланги, я собирал по ней, кроме гравитационного клапана (его я решил не втыкать).

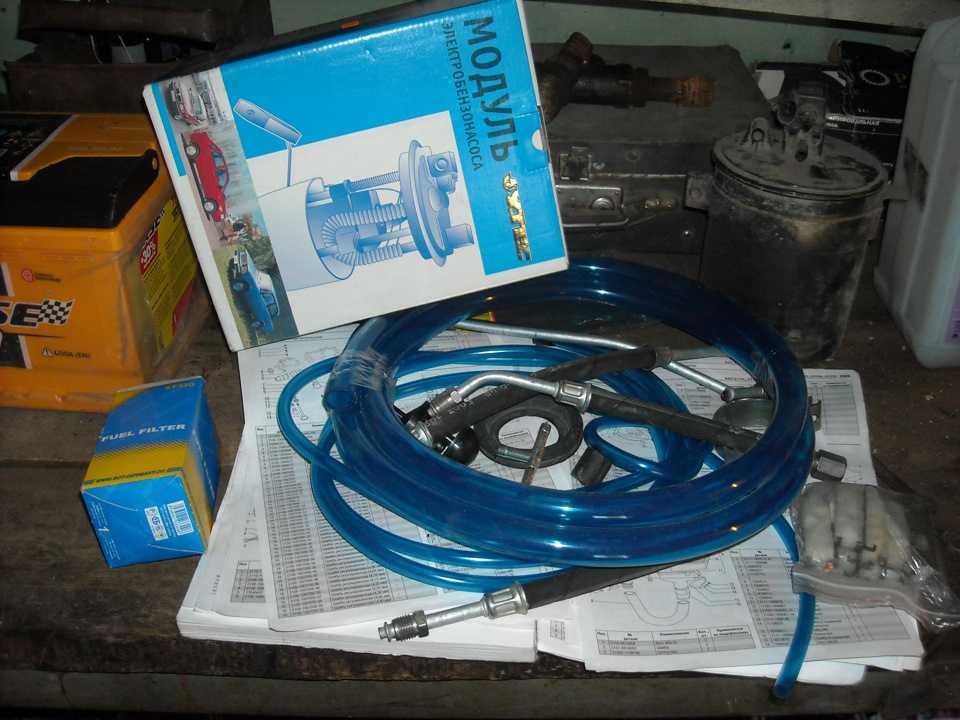

Вот все что необходимо для протяжке шлангов и магистралей (самих магистралей на фото нету)

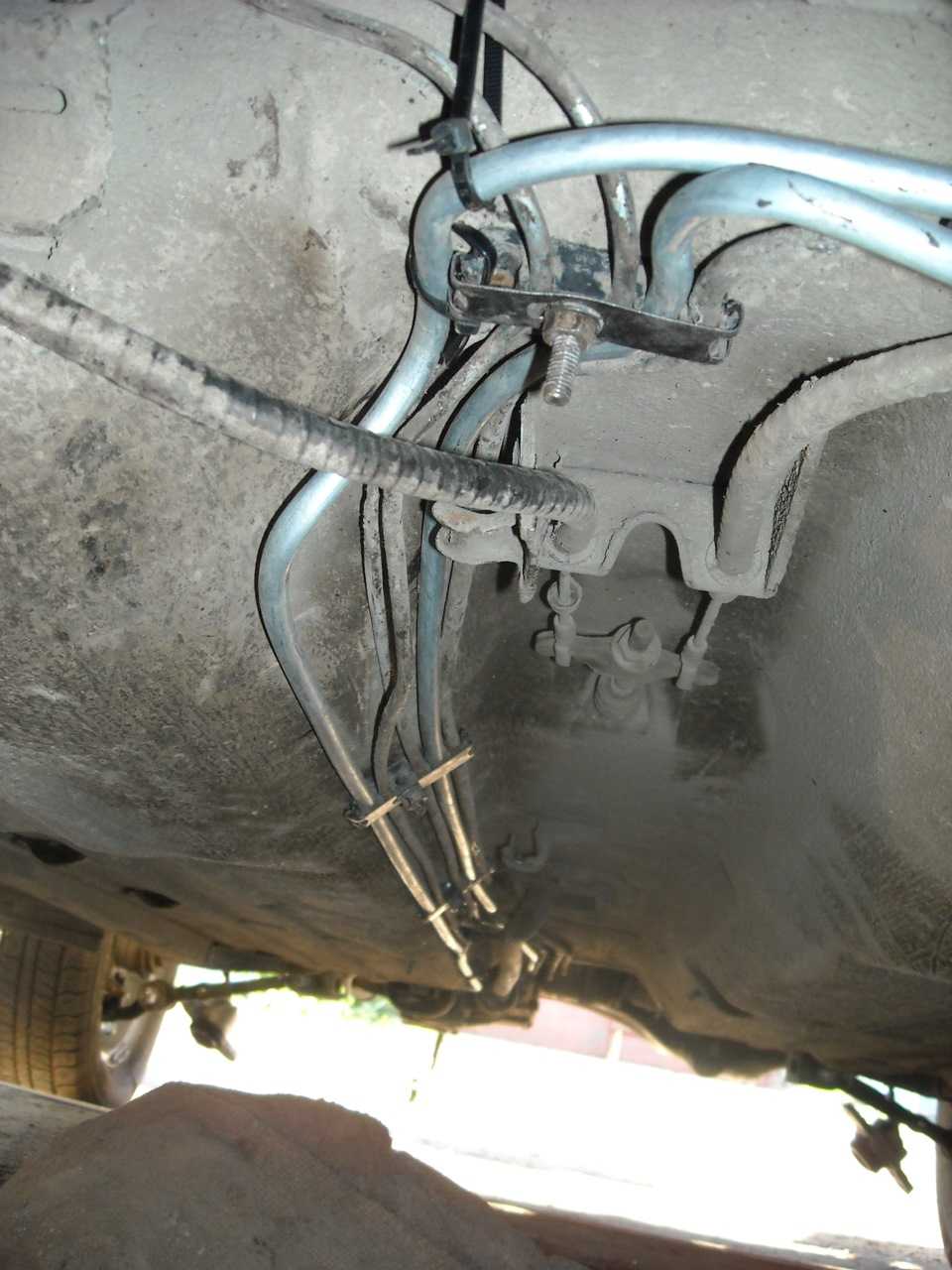

Сдергиваем старенькый бак и горловину и начинаем тянуть трубки по схеме

Ну а сейчас самое смачное, это установка сами магистралей. Принципиально отметить что не цензурный припас слов, опосля установки магистралей пополнился. Так же вызнал сам о для себя много новейшего: какой я редиска.Необходимы новейшие скобы, которые я у себя в городке не отыскал, спс Stayterok , выручил прислал, уже походу дела отыскал некорректность, скобы были от 10 (на фото белоснежные), а для 09 они мало остальные (в расположении трубок). Но то мелоч воткнуть можно в любые. я решил методом доработок скоб от 09 (дорабатывал сами защелки, поэтому что родных у меня не было), а где и от 10 тянуть магистрали.

Фото процесса естественно же нету, ну и врят ли его реально создать, очень он бурный)))В целом все встало как и обязано:

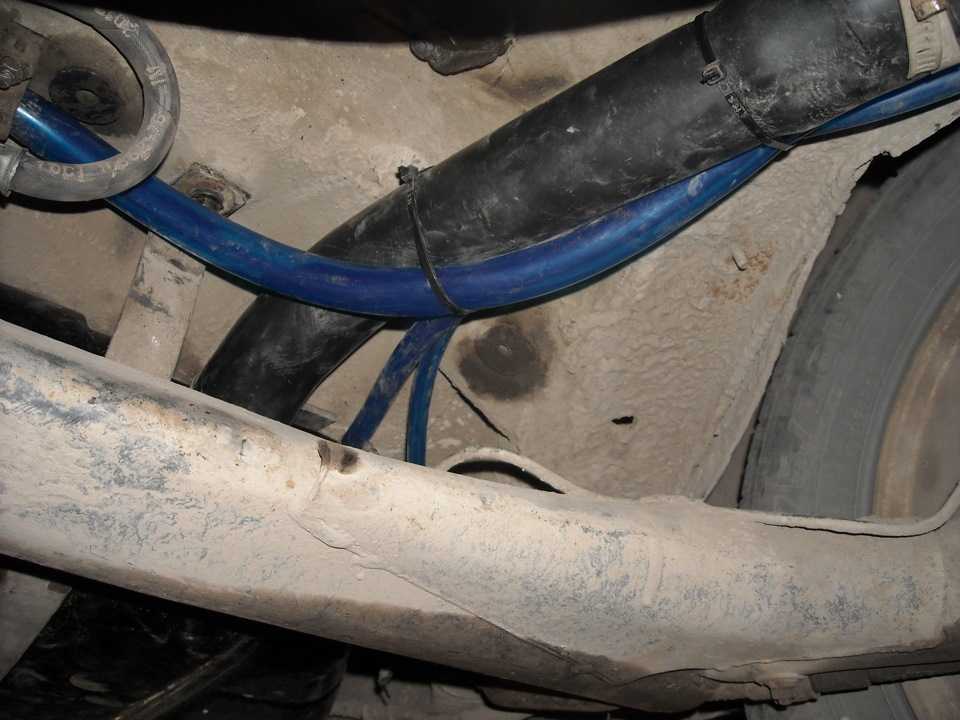

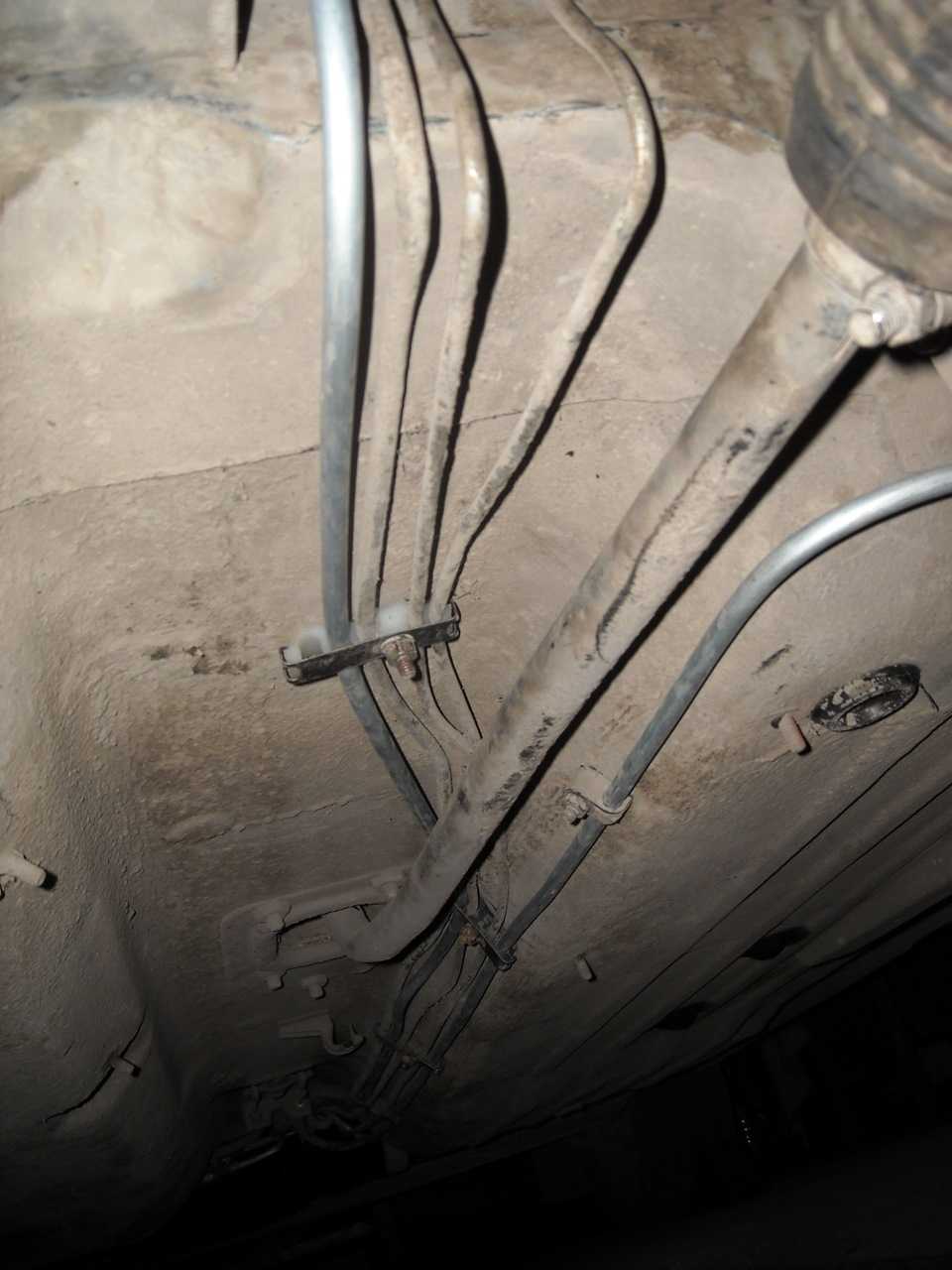

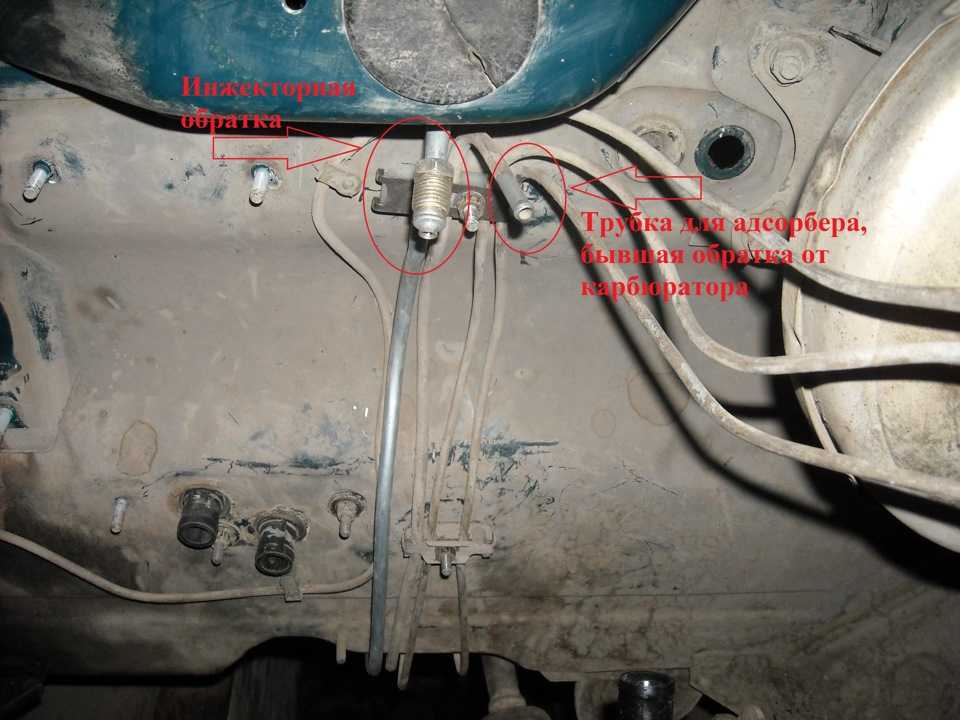

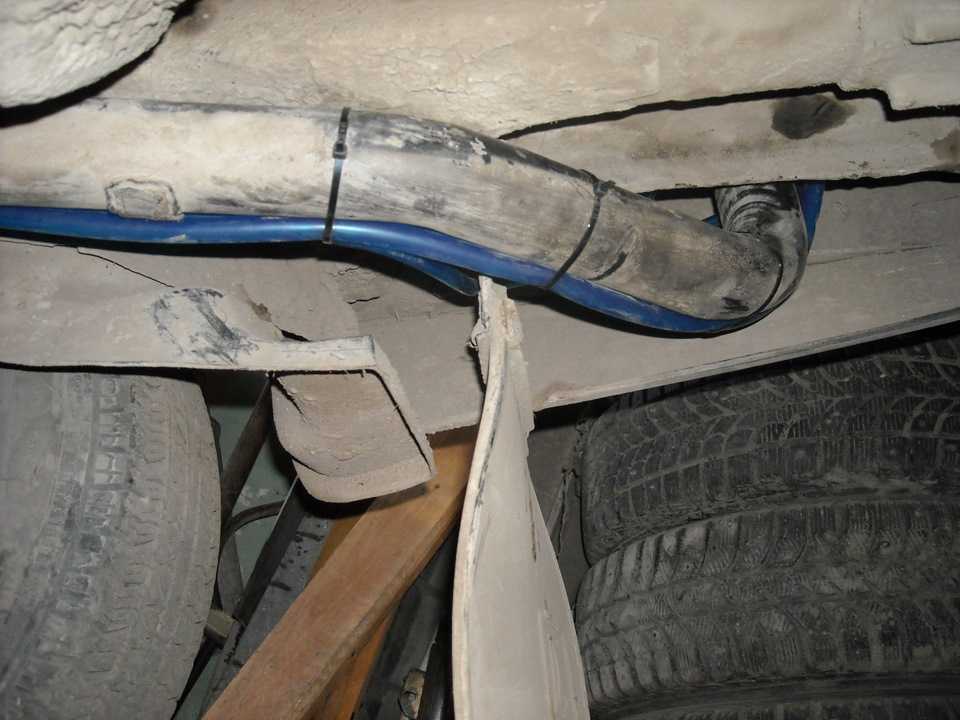

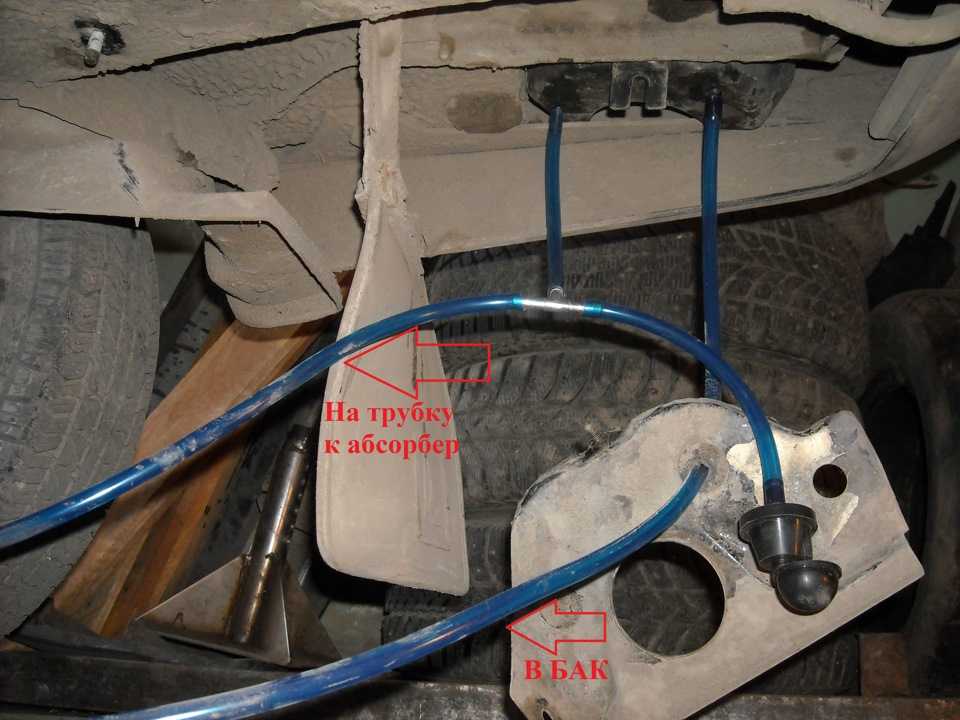

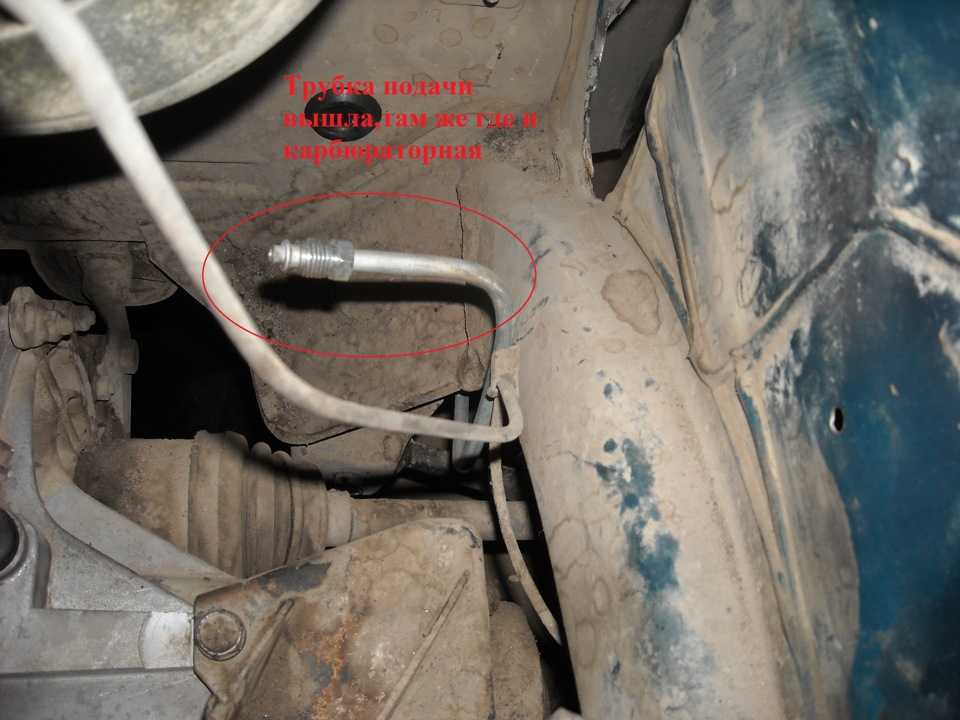

тянул я 3 трубки:— прямую— обратку— трубку под адсорбер (брал обатку от карба и увеличивал ее шлангом)Логичный вопросец, нафиг я заморочился с сиим адсорбером?скажу так очевидно не из-за экологии, а поэтому что он дозволяет сберегать 3-5% бенза, о чем писал вот здесь

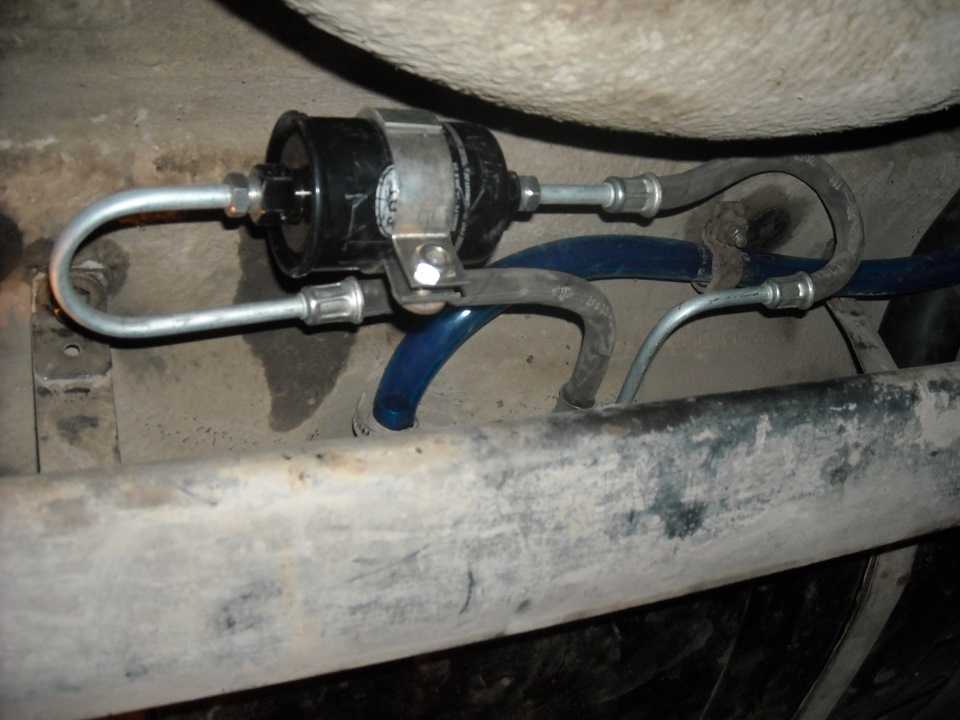

Далее подтыкаем шланги для топливного фильтра (вначале задумывался что нефига не подступают, но когда воткнул бак на свое легитимное пространство, все встало как следует!)

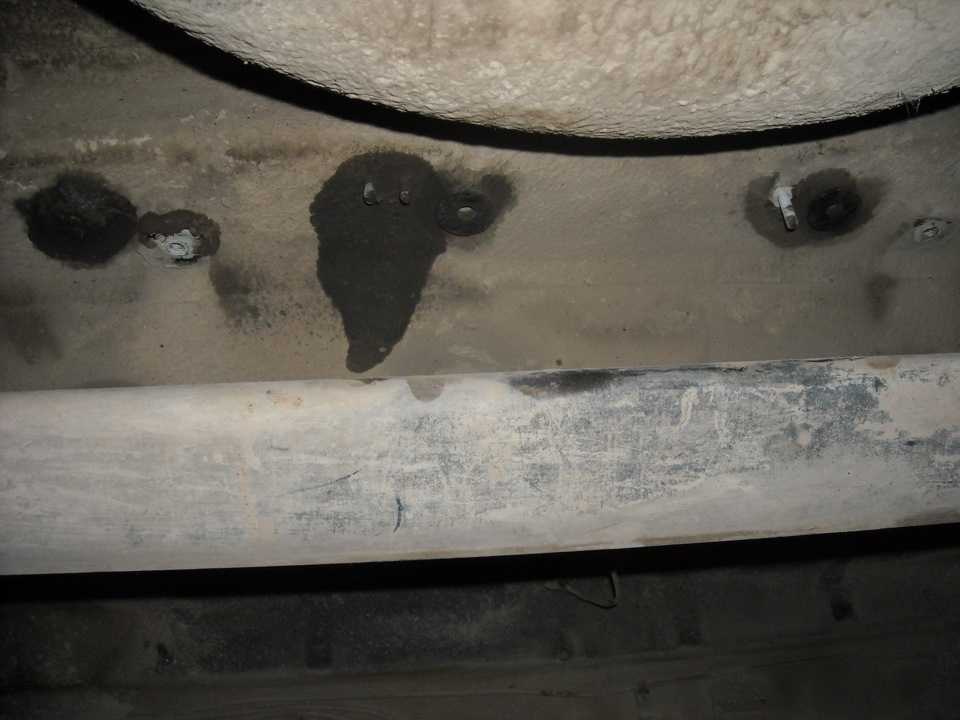

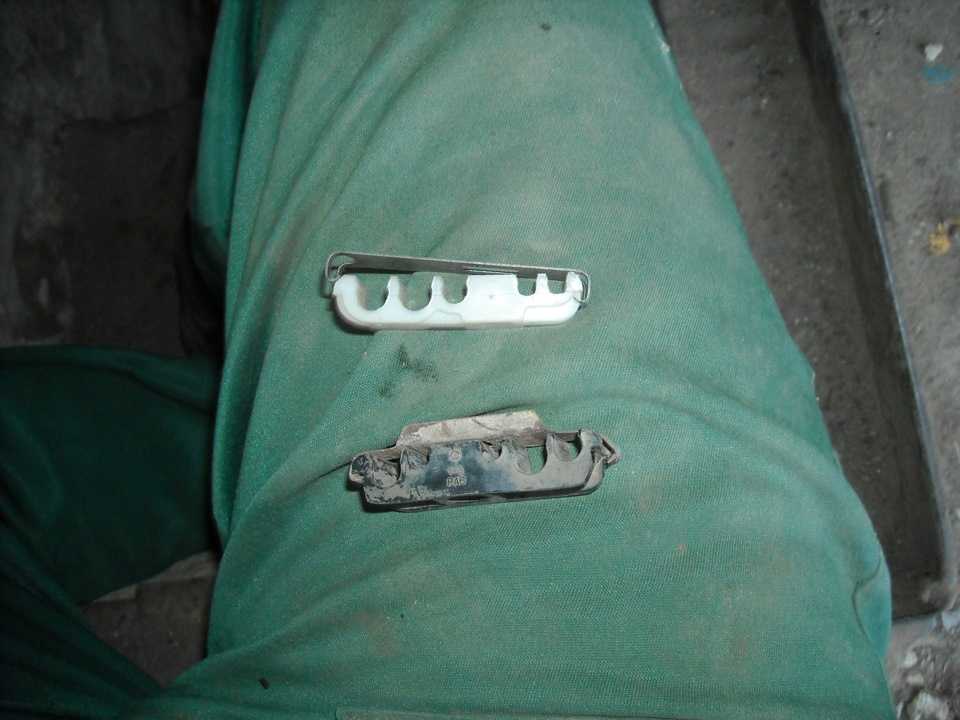

ВАЖНО ИМЕТЬ ВОТ ТАКИЕ ШПИЛЬКИ. под крепление кронштейна фильтра, хотя можно фильтр перенести под капот либо шурупами либо вваривать это я про шпильки

При скручивание штуцеров магистралей, не забываем резиновые колечки надевать на папу. проводку под ЭБН лучше бросить сходу, позже воткнуть ее наверняка не реально, либо необходимы тонкие руки с длинноватыми и хваткими пальцами

ну а сейчас просто подхватываем стяжками шланги к сепаратору, подгоняя длинну шланга, чтоб не весел очень

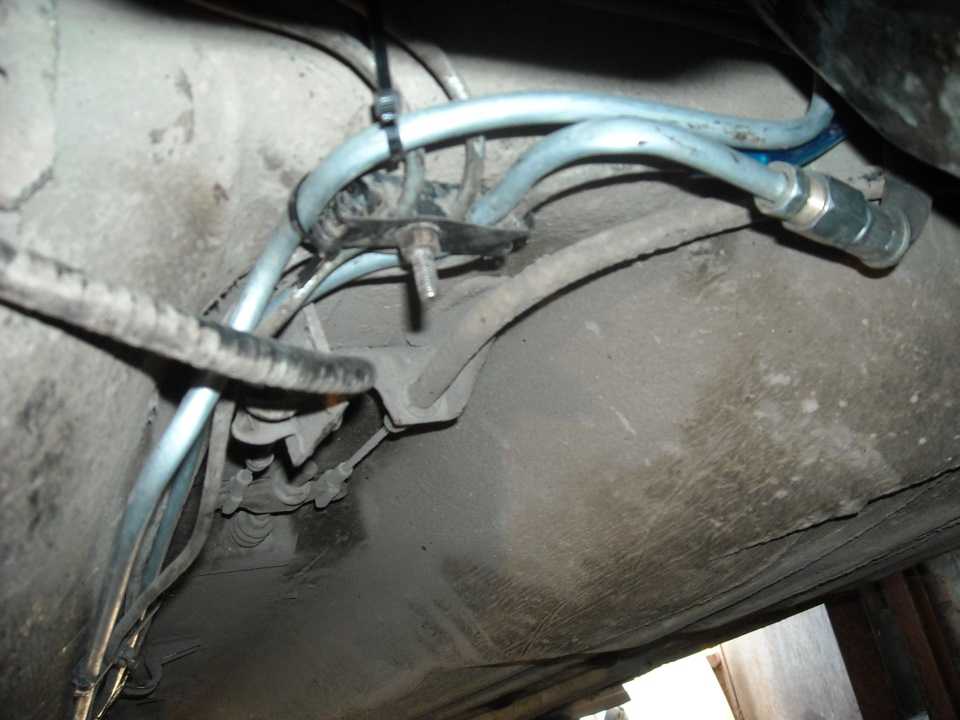

На этом с горючее проводами можно и окончить. Занятие давольнотаки сложное, без ямы (даже самой беспомощной) создать не реально совершенно, ну и помошник периодически весьма в тему. провозился я со всем сиим денька 2.

ЭБУ

Установленный на машине ваз 21093 инжектор, электросхема которого включает блок нового образца ЭБУ типа 2114-3722010-60. Блок характеризуется использованием новых плавких предохранителей формы ножа. У них большая площадь воздействия, в результате чего надёжность работы узла повышена. Блок ЭБУ имеет информационно- регулировочные связи посредством датчиков и управлением исполнительными механизмами. Он управляет процессом и подаёт сигнал на панель управления о состоянии работы следующих узлов:

топливного бака и топливопровода;
топливного насоса;
регулятора давления топливной смеси;
рампы и форсунок;
дроссельной заслонки;
фильтров и клапанов на линии обратной циркуляции топлива.

Все эти узлы завязаны на единый блок и при выходе из строя любого датчика система будет получать неполную информацию, и может отказать в запуске двигателя. Однако, безусловно, ваз 2109 схема электрическая инжектора не запустится при отказе главного устройства ДПКВ – датчика положения коленвала. Пока он не подаст сигнал пуска на ЭБУ, блок не даст команду на получение искры со свечей.

Регулирование подачи топлива

Работу двигателя автомобиля ваз 21093,электро схема инжектора которого позволяет выполнить регулируемый впрыск топливной смеси, обеспечивают:

индикаторы рампы и форсунок;
регулятор положения дроссельных клапанов;
регулятор холостого хода;
датчик температуры охлаждающей жидкости;
датчик расхода воздуха;
датчик скорости;
датчик концентрации выхлопных газов;
управление электробензонасосом.

Все эти линии управления и контроля собраны в один блок и на выходе с узлами соединяются при помощи разъёмов на управляющих цепях и датчиками сигналов от механизмов.

Важнейший узел, малейший сбой в работе электроники которого, может привести к отказу в подаче топлива. При этом зачастую отказ электроники в блоке бывает неустранимым при ремонте своими руками, если даже имеется инструкция. Придётся обращаться в специализированную мастерскую, и цена ремонта будет зависеть от степени его сложности.

Из чего состоит инжектор

Автомобиль ваз 21093 инжектор,электрическая схема которого представляет блок проводов, заканчивающихся разъемами. В местах соединений стоят специальные, отличающиеся внешним видом и цветом узлы. При отказе двигателя запускаться в первую очередь проверяется состояние электрических цепей. Разъёмы могут прийти в негодность, проводок сломаться, контакт окислиться. Поэтому содержание автомобиля в чистоте и контроль всех узлов сделает работу двигателя безотказной.

В числе самых первых должен быть проверен ДПКВ на исправность разъёма и проводки. Он один в случае неисправности не позволит запустить мотор ваз 21093,электросхема инжектора так устроена. Поэтому любую проверку электроники начинают с проверки этого узла. Возможно, ДПКВ не даёт разрешения на запуск, потому что провернулся ремень ГРМ в результате сбился цикл клапанов. До устранения причины датчик не разрешит запуск насоса.

Неисправность датчика можно определить, подав на него питание и поднося к нему металлический предмет. При движении предмета в непосредственной близости от датчика изменяются показания напряжения на выходе. Если датчик реагирует на металл, значит, он исправен.

В состав ваз 2109 инжектор,схема электрооборудования, входит много датчиков и регуляторов бензонасоса, схема их размещена на сайтах автолюбителей. Там можно найти на фото подробные схемы компоновки инжектора и ЭБУ. Наглядная демонстрация по устранению неисправностей представлена на видео. Поэтому при определённом навыке можно диагностику произвести самостоятельно.

Необходимо помнить, что среди многочисленных разноцветных проводов ваз 2109 инжектор, электрическая схема собирается из проводов:

желтые – габариты;
красные – стоп-сигнал;
голубой – задний ход;
оранжево-чёрный – противотуманный.

Точно так же маркируются и остальные провода, и соединять их в разъёме следует по цвету. Поэтому во всех автомобилях ВАЗ и предусмотрено одинаковое использование разноцветных проводов по контурам и на схемах в руководстве и в интернете используются те же цвета.

Дроссельный патрубок

1 — патрубок подвода охлаждающей жидкости; 2 — патрубок системы вентиляции картера на холостом ходу; 3 — патрубок для отвода охлаждающей жидкости; 4 — датчик положения дроссельной заслонки; 5 — регулятор холостого хода; 6 — штуцер для продувки адсорбера; 7 — заглушка

Дроссельный патрубок закреплен на ресивере. Он дозирует количество воздуха, поступающего во впускную трубу. Поступлением воздуха в двигатель управляет дроссельная заслонка, соединенная с приводом педали акселератора. В состав дроссельного патрубка входят датчик 4 положения дроссельной заслонки и регулятор 5 холостого хода. В проточной части дроссельного патрубка (перед дроссельной заслонкой и за ней) находятся отверстия отбора разрежения, необходимые для работы системы вентиляции картера и адсорбера системы улавливания паров бензина. Если последняя система не применяется, то штуцер для продувки адсорбера закрывается резиновой заглушкой 7. Регулятор 5 холостого хода регулирует частоту вращения коленчатого вала на режиме холостого хода, управляя количеством подаваемого воздуха в обход закрытой дроссельной заслонки. Он состоит из двухполюсного шагового электродвигателя и соединенного с ним конусного клапана. Клапан выдвигается или убирается, по сигналам контроллера. Когда игла регулятора полностью выдвинута (что соответствует 0 шагов), клапан полностью перекрывает проход воздуха. Когда игла вдвигается, то обеспечивается расход воздуха, пропорциональный количеству шагов отхода иглы от седла.

Система подачи топлива

1 — пробка штуцера для контроля давления топлива; 2 — рампа форсунок; 3 — скоба крепления топливных трубок; 4 — регулятор давления топлива; 5 — электробензонасос; 6 — топливный фильтр; 7 — сливной топливопровод; 8 — подающий топливопровод; 9 — форсунки

Рампа форсунок 2представляет собой полую планку с установленными на ней форсунками и регулятором давления топлива. Рампа форсунок закреплена двумя болтами на впускной трубе.

С левой стороны (на рисунке) на рампе форсунок находится штуцер для контроля давления топлива, закрытый резьбовой пробкой 1. Форсунки 9 крепятся к рампе, от которой к ним подается топливо, а своими распылителями входят в отверстия впускной трубы.

В отверстиях рампы и впускной трубы форсунки уплотняются резиновыми уплотнительными кольцами. Топливная рампа служит для подачи топлива к форсункам и закреплена на впускном коллекторе. С одной стороны на ней находится штуцер для контроля давления топлива, с другой – регулятор давления.

Регулятор давления изменяет давление в топливной рампе – от 2,8 до 3,2 бар (2,8-3,2 атм) – в зависимости от разрежения в ресивере, поддерживая постоянный перепад между ними. Это необходимо для точного дозирования топлива форсунками.

принцип работы

1 — корпус; 2 — крышка; 3 — патрубок для вакуумного шланга; 4 — диафрагма; 5 — клапан; А — топливная полость; Б — вакуумная полость

Регулятор состоит из клапана 5 с диафрагмой 4, поджатого пружиной к седлу в корпусе регулятора. На работающем двигателе регулятор поддерживает давление в рампе форсунок в пределах 284-325 кПа.

На диафрагму регулятора с одной стороны действует давление топлива, а с другой — давление (разрежение) во впускной трубе. При уменьшении давления во впускной трубе (дроссельная заслонка закрывается) клапан регулятора открывается при меньшем давлении топлива, перепуская избыточное топливо по сливной магистрали обратно в бак. Давление топлива в рампе понижается. При увеличении давления во впускной трубе (при открывании дроссельной заслонки) клапан регулятора открывается уже при большем давлении топлива и давление топлива в рампе повышается. Регулятор давления топлива представляет собой топливный клапан, соединенный с подпружиненной диафрагмой. Под действием пружины клапан закрыт. Диафрагма делит полость регулятора на две изолированные камеры – «топливную» и «воздушную». «Воздушная» соединена вакуумным шлангом с ресивером, а «топливная» – непосредственно с полостью рампы. При работе двигателя разрежение, преодолевая сопротивление пружины, стремится втянуть диафрагму, открывая клапан. С другой стороны на диафрагму давит топливо, также сжимая пружину. В результате клапан открывается, и часть топлива стравливается через сливной трубопровод обратно в бак. При нажатии на педаль «газа» разрежение за дроссельной заслонкой уменьшается, диафрагма под действием пружины прикрывает клапан – давление топлива возрастает. Если же дроссельная заслонка закрыта, разрежение за ней максимально, диафрагма сильнее оттягивает клапан – давление топлива снижается. Перепад давлений задается жесткостью пружины и размерами отверстия клапана, регулировке не подлежит. Регулятор давления

Что такое инжектор – современная замена карбюратору

Инжектор – это устройство, которое заменяет работу карбюратора и состоит из топливной рейки (рампы), на которую крепятся форсунки. Под высоким давлением от бензонасоса топливо поступает на рейку, и оттуда идет распределение бензина на форсунки. Форсунки инжектора, при помощи уплотнительных резиновых колец, вставляются вместе с рейкой в блок двигателя и делают впрыск топлива, которое потом воспламеняется.

Инжектор – достаточно тонкое устройство, работу которого регулирует в постоянном режиме электронный «мозг» автомобиля. Наличие бортового компьютера позволяет проводить в специализированных автосервисах быструю и точную диагностику автомобиля. Диагностика проводится подключением специального оборудования через разъем к бортовому компьютеру автомобиля.

Инжекторные модели ВАЗ 21099 с 2000 года также обзавелись электронными «мозгами». Данная модель автомобиля имеет передний привод, показывает высокую устойчивость на дорогах. Двигатель у инжекторной 99-ки четырехцилиндровый, восьмиклапанный, с рабочим объемом 1.5 л. В современном ВАЗе максимальная скорость, указанная на спидометре – 180 км/час. На практике не рекомендуется разгонять данный автомобиль свыше 160 км/час.

Приступим к работе:

Для начала необходимо слить охлаждающую жидкость в специальную отдельную посуду. Жидкость, что осталась в радиаторе, следует удалить с помощью шланга и воронки

Аккуратно снимите воздуховоды и, обязательно, обратите внимание на возможную несоосность отверстий, которые расположены в панели с соплами печки. В случае, если перекос превышает 50%, нужно подпилить отопитель салона.
Далее, предварительно промаркировав разъемы выключателей и лампочек, снимаем панель приборов

Отсоединяем руль, облицовку рулевой колонки и подрулевые переключатели. Далее демонтируем отопитель: откручиваем 4 гайки М10, отсоединяем разъем провода и все разъемы на корпусе печки.
Отсоедините радиаторные шланги и снимите защелку тросика краника печки. Далее аккуратно выньте отопитель, предварительно отвинтив два винта вентилятора. Снимите радиатор, открутив три болта. Будьте внимательны – здесь еще может остаться охлаждающая жидкость.
Потом изготовьте турбулизаторы. Это специальные пластиковые спирали, которые увеличивают теплоотдачу радиатора. «По правилам», они должны монтироватся на заводе, но, чаще всего, их нет. Что своими руками их изготовить, нужно нарезать алюминиевые или медные пластинки, ширина которых 6 мм, а толщина — 1,5 мм. Одну сторону такой пластинки следует зажать в дрели, и, в то же время, другую, с помощью тисков, необходимо закрутить в спираль.
Внимательно осмотрите низ отопителя. Убедитесь, что здесь нет деформаций, смещений, нарушений целостности или других дефектов. После разберите печку, разъединив на две половинки корпус. Для этого используйте отвертку, которой откройте защелки и, далее, отверните под центральным соплом винт. Демонтируйте рычаги управления заслонками.
Внимательно осмотрите внутреннюю поверхность печки. Если отслонился поролон, аккуратно его подклейте, можно добавить полосы битопласта. Следует сделать корпус максимально герметичным. Отрегулируйте центральную заслонку.
Перед тем, как начинать собирать отопитель, обязательно смажьте специальной консистентной смазкой места, где крепятся заслонки. Одновременно, когда соединяете половинки корпуса, нанесите на разъем силиконовый или акриловый герметик. Отопитель следует собирать в обратном разборке порядку. Если есть деформации на нижней стенке, следует заполнить щель герметиком.
Между корпусом печки и радиатором не должно присутствовать зазоров. В местах, где корпус соединяется с радиатором, следует приклеить битопласт. Далее необходимо отбалансировать крыльчатку вентилятора, наматывая на лопасти проволоку. Провода нужно провести сквозь специальную резиновую заглушку, которая находится в корпусе отопителя.
Обязательно следует отрегулировать ход заслонок. Руководствоваться нужно тем, что рычаги всегда должны четко фиксироваться в крайних положениях. Регулировку нужно проводить, подбирая положения оплетки. Далее отрегулируйте кран печки. Следует выбрать положение, в котором кран не будет до конца закрываться.
Герметиком необходимо смазать шланги и радиаторные трубки перед тем, как их устанавливать. Использовать следует новые хомуты. Когда сборка закончена, вы залили охлаждающую жидкость и прогрели двигатель, следует еще раз подтянуть хомуты. Перед тем, как устанавливать панель приборов, нужно наклеить пенопласт и битопласт на входные отверстия сопел.

Карбюратор. Преимущества и недостатки

Начнем с негативных моментов. К таковым относят:

На серийные автомобили такие моторы давно не устанавливают. В Европе и вовсе из-за требований по экологическим нормам карбюраторы входят в черный список. То есть они запрещены, поскольку сильно загрязняют атмосферу;
На высоких оборотах возможности мотора существенно падают. Крутящий момент не достигает желаемых показателей. Но на низких оборотах он эффективен и позволяет неплохо разогнаться с места до сотни;
При обгонах карбюратор — это мука. Нормально и уверенно обогнать машины проблематично. Особенно, учитывая мощность карбюраторных девяток;
Высокие показатели расхода топлива, если сравнивать с инжекторными двигателями. В среднем девятка с карбюратором при нормальном режиме затрачивает около 8,5-9 литров топлива на 100 километров;
Управление воздушной заслонкой осуществляется вручную. Исключением являются некоторые версии самых последних образцов, где успели установить автоматические устройства. Некоторые автомобилисты утверждают, что ручное управление заслонкой зимой дает свои плюсы, поскольку позволяет прочувствовать двигатель. Но это могут понять лишь опытные водители.

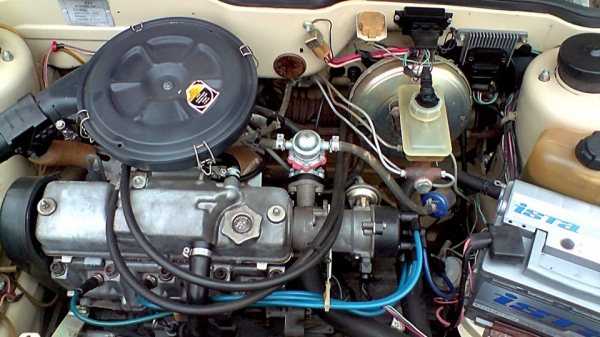

Карбюратор девятки

Но не будем только о плохом. ВАЗ 2109 с карбюратором имеет также положительные качества:

Стоимость карбюратора значительно дешевле, нежели инжекторного двигателя;
Обслуживание мотора стоит меньше, да и сами работы выполнить проще при самостоятельном ремонте;
Поклонники карбюраторов утверждают, что отсутствие блоков управления, микроконтроллеров — это неоспоримый плюс. Хотя с ним можно поспорить;
При выходе из строя мотора даже в 100 километрах от ближайшего населенного пункта или СТО для опытных водителей не проблема, поскольку выполнить ремонт можно даже в полевых условиях. Но тут потребуется наличие соответствующих инструментов и помощи пассажира.

Поменять местами пару бронепроводов и сделать продувку — это простой вариант быстрого самостоятельного ремонта карбюратора. Инжекторный мотор такие фокусы не понимает.

Статья в тему: Мощность двигателя на ВАЗ 2114 и другие технические характеристики

Инжектор. Преимущества и недостатки

Если говорить коротко, то все преимущества инжектора — это недостатки карбюратор, а все недостатки — это преимущества карбюратора.

Инжекторная девятка

К ключевым особенностям инжекторных двигателей относят:

Инжекторы более щадит окружающую среду, удовлетворяет требования по выбросам вредных веществ;
Крутящий момент хоть недостаточный при малых оборотах, но на высокой скорости обеспечивает более легкие обгоны. Мотор словно открывает второе дыхание;
Стоимость обслуживания инжектора выше;
Для нормальной работы такого двигателя нужно чистое топливо. Карбюратор «питается» всем подряд;
Для проверки неисправностей необходимо выполнить диагностику, что затратно по времени и деньгам;
Инжектор расходует меньше топлива. Средний показатель — 6-7 литров на 100 километров;
Практически все системы функционируют за счет управления компьютером, потому при правильной работе движок работает максимально эффективно и экономично;
Есть возможность установить ГБО на инжектор. А вот с карбюратором такой шаг сопряжен с рядом сложностей.

Где расположен бензонасос на ВАЗ-21099 инжектор

Снятие и установка бензинового насоса (БН) – работа несложная, не требует большого слесарного опыта и высокой квалификации. Но если топливный насос на карбюраторных авто искать долго не приходится (он расположен на двигателе, под капотом), то на инжекторе с первой попытки новичку его можно и не найти. Где же расположен бензонасос на седане ВАЗ-21099 инжектор? Разбираемся в этом пошагово:

сдвигаем в машине передние кресла по максимуму вперед, чтобы освободить пространство салона сзади;
открываем заднюю левую дверь авто, находим небольшую петлю на заднем диване, которая расположена на стыке «сидушек» примерно посередине салона;
тянем за петлю вверх, тем самым поднимая заднюю часть нижнего сиденья;
под ковролином видим лючок бензобака;
отворачиваем два винта крепления, снимаем лючок и обнаруживаем под ним бензонасос.
