Ваз 2114: замена бензонасоса (инжектор, 8 клапанов)

Распиновка БН ВАЗ 2113, 2114, 2115

— блок-фары; — моторедукторы очистителей фар*; — противотуманные фары*; — датчик температуры окружающего воздуха; — звуковые сигналы; — выключатель лампы освещения моторного отсека; — электродвигатель вентилятора системы охлаждения двигателя; — генератор; — датчик сигнализатора недостаточного уровня масла; — датчик уровня омывающей жидкости; — датчик износа колодок передних тормозов; — наконечники проводов, подключаемые к общему насосу омывателя стекол**; — насос омывателя ветрового стекла; — насос омывателя фар*; — наконечники проводов для подключения к насосу омывателя заднего стекла на автомобилях ВАЗ-2113 и ВАЗ-2114; — датчик сигнализатора недостаточного давления масла; — лампа освещения моторного отсека; — наконечник провода для подключения к жгуту проводов системы управления двигателем; — моторедуктор очистителя ветрового стекла; — стартер; — колодка, подключаемая к жгуту проводов системы зажигания на карбюраторных автомобилях; — датчик указателя температуры охлаждающей жидкости; — выключатель фонарей заднего хода; — датчик сигнализатора недостаточного уровня тормозной жидкости; — аккумуляторная батарея; — датчик сигнализатора недостаточного уровня охлаждающей жидкости; — реле включения противотуманных фар; — монтажный блок; — выключатель стоп-сигнала; — штепсельная розетка для переносной лампы; — лампа подсветки шкалы гидрокорректора; — выключатель лампы сигнализатора включения стояночного тормоза; — колодка для подключения лампы подсветки; — выключатель ламп освещения приборов; — подрулевой переключатель; — выключатель аварийной сигнализации; — реле элемента обогрева передних сидений; — выключатель зажигания; — предохранитель цепи фонарей заднего противотуманного света; — предохранитель цепи элементов обогрева передних сидений; — предохранитель цепи блокировки замков дверей; — лампа подсветки передней пепельницы; — реле зажигания; — прикуриватель; — лампа освещения вещевого ящика; — выключатель лампы освещения вещевого ящика; — электродвигатель вентилятора отопителя; — дополнительный резистор электродвигателя отопителя; — переключатель вентилятора отопителя; — лампа подсветки переключателя отопителя; — лампа подсветки рычагов отопителя; — моторедукторы электростеклоподъемников передних дверей; — переключатель электростеклоподъемника правой передней двери(расположен в правой двери); — моторедукторы блокировки замков передних дверей; — провода для присоединения к правому переднему громкоговорителю; — моторедукторы блокировки замков задних дверей; — провода для присоединения к правому заднему громкоговорителю; — блок управления блокировкой замков дверей; — провода для присоединения к радиоаппаратуре; — выключатель очистителей фар*; — выключатель элемента обогрева заднего стекла; — реле включения фонарей заднего противотуманного света; — колодка для подключения к элементу обогрева правого переднего сиденья; — выключатель фонарей заднего противотуманного света; — выключатель элемента обогрева правого переднего сиденья; — выключатель противотуманных фар*; — выключатель ламп наружного освещения; — выключатель элемента обогрева левого переднего сиденья; — колодка для подключения к элементу обогрева левого переднего сиденья; — провода для присоединению к левому переднему громкоговорителю; — переключатель электростеклоподъемника левой передней двери(расположен в левой двери); — переключатель электростеклоподъемника правой передней двери(расположен в левой двери); — провода для присоединения к левому заднему громкоговорителю; — боковые указатели поворота; — выключатели плафона на стойках передних дверей; — выключатели плафона на стойках задних дверей; — плафон; — плафон индивидуального освещения салона; — колодка для подключения к жгуту проводов электробензонасоса; — выключатель лампы освещения багажника; — комбинация приборов; — лампа освещения багажника; — блок индикации бортовой системы контроля; — маршрутный компьютер*; — колодка для подключения жгута проводов системы управления двигателем; — задние наружные фонари; — задние внутренние фонари; — колодки для подключения к элементу обогрева заднего стекла; — фонари освещения номерного знака; — дополнительный сигнал торможения, расположенный на спойлере.

Составляющие компоненты топливной системы

Система подачи топлива представляет собой совокупность узлов и элементов, слаженная работа которых обеспечивает работу ДВС и всего автомобиля.

Бензобак

Бензобак, бак для топлива – емкость, куда заливается бензин. Емкость связана с двигателем посредством топливопроводов и шлангов. Его объем составляет 43 литра. Этого количества бензина хватает на 550 км пробега. Через специальную горловину топливо заливают, по мере его расхода. Горловина представляет собой отдельный узел, который присоединяется к патрубку бензобака и крепится специальным хомутом. Она выходит в заднее крыло со стороны переднего пассажирского сиденья. Такое размещение бензобака и горловины объясняется безопасностью транспортного средства.Бензобак подлежит замене, если получает аварийные пробои, или стенки бака разрушаются вследствие коррозии настолько, что их нельзя заделать или заварить, и это приводит к вытеканию бензина. Небольшие протечки горючего устраняются ремонтными мероприятиями. В случае протечки шлангов на патрубках, течь устраняют, зажимая хомуты или меняя протекающие шланги.

Топливный насос

Топливный насос – это погружной насос, помещенный в люк бензобака. На верхней картинке бензобак изображен вместе с вмонтированным насосом. А вот так бензонасос выглядит отдельно:Сниженное давление в рампе служит причиной для его замены. Цена нового насоса составляет 700 рублей отечественный и до 2200 рублей за импортный.

Топливный фильтр

Топливный фильтр – очистное приспособление, через которое бензин проходит очистку, прежде чем оказаться в рампе. Это очистное устройство располагается под днищем транспортного средства, около выхлопной трубы. Поэтому для замены этого узла необходимо заезжать на яму, или поднимать автомобиль на эстакаду. На рисунке показан новый топливный фильтр для ВАЗ 2114: Инжекторные двигатели весьма требовательны к качеству топлива, поэтому выбирать фильтр на ВАЗ-2114 следует с давлением 3-5 баррелей и пропускной способностью не более 5 микрон. Топливный фильтр относится к расходным узлам автомобиля. Его необходимо менять по мере заполнения твердыми частицами. Когда фильтр становится неспособным выполнять свою задачу, возрастает расход горючего, двигатель теряет в мощности, или начинает произвольно глохнуть.

Топливная рампа

Приспособление, выполняющее функцию распределителя. В рампе устанавливается требуемое давление и топливо направляется по форсункам. Конструктивно рампа представляет собой металлическую трубчатую планку, разделенную внутри на две секции, разъединенные пружинящей диафрагмой. Через одну секцию под заданным давлением подается топливо, а через другую закачивается воздух, который здесь же смешивается с бензином, превращаясь в топливно-воздушную смесь, подаваемую через форсунки в камеры сгорания. На фото рампа, приобретенная в магазине.А на следующем снимке работающее приспособление, установленное в автомобиле.

Форсунки

Форсунка – это миниатюрный клапан с электромагнитным управлением и распылителем, через который бензин вспрыскивается под заданным давлением в камеру ВС. Число форсунок совпадает с количеством камер в ДВС. Электромагнитные клапаны для вспрыска – это один из самых капризных элементов топливной системы. Они часто засоряются и нуждаются в регулярной прочистке. Другим распространенным дефектом форсунок является замыкание, и тогда их меняют на новые. На рисунке продемонстрирована схема устройства форсунки.

Блок утилизации отходов (адсорбер)

Иначе этот узел называется камерой утилизации паров бензина. Его установка была предписана стандартом экологической безопасности ЕВРО-3. Камера представляет собой адсорбер с активированным углем, на который возлагается задача – поглощать пары бензина. Адсорбер соединяется с дросселем, из которого он поглощает испарения. Камера представляет собой комплекс следующих деталей и узлов:

• Непосредственно адсорбер состоящих из активированного угля;
• Клапан продувки. Неисправность этого механизма влияет на давление в системе, так как, если он не откроется и не выпустит пары, они будут скапливаться;
• Гравитационный клапан включается в работу при критических ситуациях, когда возникает опасность перетекания бензина через горловину;
• Сепаратор паров возвращает собранные пары бензина в топливный бак;
• Соединительные трубки паропровода связывают элементы агрегата в цельную систему;
• Клапана, адсорбера;
• Трубка сброса топлива;
• Дополнительные шланги.

На рисунке показана схема узлов адсорбера, одного из элементов топливной системы ВАЗ 2114.

Конструкция и принцип работы бензонасоса

Для того чтобы, найти причину поломки, необходимо изначально узнать конструкцию и принцип работы бензонасоса.

Конструкция

Бензонасос выполняется из множества деталей и напоминает собой электрический двигатель постоянного тока. Корпус его выполняется из пластика, и метала, внутри корпуса помещен магнит и ротор, на вал которого с одной стороны насажена крыльчатка, а с другой токосъёмный коллектор. Сам бензонасос является щёточным двигателем, что сильно снижает его надежность, современные автомобили (иномарки) уже многие перешли на бесщеточные электрические насосы.

Одним из важных элементов насоса является обратный клапан, который держит нагнанное давление в системе и не позволяет ему стечь обратно в бак через клапан.

Принцип работы

При появлении напряжения на колодке бензонасоса он начинает вращаться, крыльчатка нагнетает топливо в систему, как только оно достигает необходимого количества, клапан бензонасоса перекрывается, тем самым закрывает путь к оттоку топлива обратно в бак. После чего можно запускать двигатель. Работу бензонасоса можно хорошо услышать, запустив зажигания и прислушаться к его работе. Бензонасос издаст характерный писк и спустя несколько секунд остановится – это будет означать, что давление в систему накачено.

Проверка давления

Если насос исправен, но двигатель стал работать с перебоями, следует проверить давление топлива в системе. Для этого понадобятся:

1. манометр (можно шинный с пределом измерения 5–7 кПа);
2. шланг бензостойкий диаметром 10–12 мм и длиной 50–80 см;
3. два хомута для шланга соответствующего диаметра;
4. крестообразная отвёртка;
5. ниппельный колпачок;
6. сухая тряпка.

Кроме этого, желательно присутствие помощника.

Порядок проверки следующий:

• В моторном отсеке на топливной рампе двигателя найдите штуцер для измерения давления (на правом торце).
• Снимите со штуцера пластиковый колпачок (заглушку).

Найдите штуцер для измерения давления и снимите с него колпачок

Ниппельным колпачком выкрутите из штуцера золотник. При выкручивании золотника из штуцера может брызнуть топливо. Для его удаления воспользуйтесь сухой тряпкой.

При выкручивании золотника из штуцера может брызнуть топливо

На штуцер наденьте один конец бензостойкого шланга и закрепите соединение хомутом. Другой конец шланга соедините со штуцером манометра и также затяните хомут.

Соедините манометр со штуцером при помощи шланга и хомутов

Попросите помощника включить зажигание. Выждите несколько секунд и посмотрите показания прибора. При исправном насосе манометр должен показывать давление 2,8–3,2 кПа для двигателей объёмом 1,5 см3 и 3,7–3,9 кПа для двигателей 1,6 см3.Если давление заметно выше — насос неисправен.

Принцип работы электробензонасоса

Функциональная работа топливного насоса заключается в подаче топлива на форсунки. Для нормальной работы форсунок и создания необходимого давления подача бензина должна начинаться еще до запуска двигателя.

Включается электробензонасос специальным контроллером, при помощи реле. При повороте ключа зажигания в положение «стартер» или «зажигание» контроллер моментально запитывает реле включения бензонасоса, и в результате созданного давления топливо подается на форсунки.

Электробензонасос ВАЗ 2114

Если в течение нескольких секунд двигатель не начинает работать, контроллер выключает реле до следующей прокрутки двигателя. После прокрутки контроллер вновь включает реле, определив начало вращения по опорному сигналу датчика положения коленчатого вала.

Диагностика неисправностей электробензонасоса

Ресурс электрического топливного насоса на ВАЗ инжектор достаточно велик, но все имеет свой предел. Низкое качество топлива приводит в негодность в первую очередь нагнетательную часть узла.

Неисправленный топливный насос в автомобиле не дает ему работать на полную мощность, на холостом ходу работа двигателя также становится неустойчивой. Из-за нехватки топлива при попытке запуска двигатель начинает «чихать», заводится с трудом на несколько секунд или не заводится вовсе.

Еще один доступный способ — проверка с помощью манометра давления в топливной системе при включенном двигателе. Но при этом рекомендуется предварительно заменить топливный фильтр, во избежание искажения показаний прибора.

Уменьшение производительности также свидетельствует о неисправности насоса, это легко заметить при движении на 3 или 4 передаче. Если при нажатии на педаль акселератора автомобиль отреагирует провалами или вообще не отреагирует, вероятнее всего, топливный насос на ВАЗ 2114 вышел из строя.

Самостоятельная замена электробензонасоса

Топливный насос на ВАЗ инжектор, как правило, не подлежит ремонту, впрочем, как и большинство топливных электробензонасосов.

Самостоятельная не представляет особого труда и не требует специального оборудования и инструментов. Понадобятся:

• крестообразная отвертка;
• трещетка с головой на 7 и 10;
• ключ на 17.

Замена агрегата производится в следующей последовательности:

1. Снимается заднее сиденье. Для этого удаляются две заглушки и с помощью трещетки с головкой на 10 открутить два болта. После снятия сиденья должна открыться прорезь в шумоизоляции в виде буквы П. Под ней расположена крышка бензонасоса.
2. Крестообразной отверткой откручивается крышка, под ней становится видна верхняя часть модуля бензонасоса.
3. Отсоединяется жгут проводов подходящих к модулю.
4. Теперь необходимо сбросить давление в системе питания. Для этого двигатель автомобиля заводится и работает до тех пор, пока топливо из магистрали не выработается полностью, то есть, пока автомобиль не заглохнет.
5. Отключается аккумулятор.
6. Ключом на 17 поочередно отворачиваются трубки бензопровода.
7. По периметру прижимного кольца откручивается 8 гаек. Для этого используется трещетка с головкой на 7. Прижимное кольцо снимается.
8. Модуль топливного бензонасоса аккуратно извлекается из бензобака.

После того как модуль бензонасоса извлечен, возможна либо его полная замена на новый, либо замена только самого электробензонасоса, но для этого потребуется разобрать топливный модуль.

Разборка топливного модуля и извлечение электробензонасоса

1. Колодка проводов отсоединяется от разъема крышки и бензонасоса, затем снимается датчик, указывающий уровень топлива. Для этого отжимаются два фиксатора и датчик перемещается по пазам в сторону крышки.
2. Сливная труба отделяется от корпуса, для этого нужно слегка поддеть ее отверткой. Затем четыре защелки корпуса поочередно отжимаются и крышка модуля снимается вместе с бензонасосом.
3. Сетчатый фильтр аккуратно поддевается отверткой и снимается.Из установочного отверстия вынимается стопорная шайба.
4. Пластиковая защелка отжимается отверткой и насос пальцем выталкивается из держателя.
5. С патрубка насоса снимается пластиковая гофрированная трубочка. Для облегчения снятия ее можно нагреть над паром.
6. Сборка топливного насоса производится в обратном порядке.

После установки следует подсоединить аккумулятор и ненадолго завести автомобиль, для проверки наличия течи бензина из соединений. Если течь отсутствует, значит, замена электробензонасоса в топливном модуле ВАЗ 2114 инжектор прошла успешно.

Бензонасос не выключается и перегревается

Одной из частых неисправностей является то, что после поворота ключа зажигания бензонасос не выключается, то есть жужжит постоянно. В списке главных причин автоэлектрики выделяют:

• подгорание (залипание) контактов управляемой цепи реле бензонасоса;
• замыкание в электропроводке на насос;

Реже случается сбой в работе ЭБУ или датчика давления на насосе (что зависит от устройства БН конкретного автомобиля), что также заставляет топливный насос работать постоянно. Еще одной причиной могут быть форсунки, которые «льют», что не позволяет наосу создать давление в рампе и завести двигатель. Проверить можно по состоянию свечей зажигания. Если свечи заливает, тогда следует проверить цепь форсунок на обрыв.

Реле бензонасоса проверяется достаточно просто. Исправный элемент в работоспособной системе щелкает через 3-5 сек. после включения зажигания, после чего насос отключается. Если реле не издает щелчка или такой щелчок есть, но насос не выключается, тогда нужно вытащить реле. Прекращение работы насоса укажет на выход указанного реле из строя. Также можно достать реле и слегка постучать по нему, параллельно сбросив клемму с АКБ. Такой способ часто решает проблему залипания реле бензонасоса.

Теперь несколько слов о перегреве насоса. Если бензонасос на инжекторе перегревается, это проявляется в снижении его производительности и нестабильной работе двигателя. Сам электробензонасос является погружным, то есть находится в топливном баке прямо в бензине. Такое расположение позволяет устройству эффективно охлаждаться в топливе. Низкий уровень топлива ниже 1/4 бака при активной эксплуатации ТС в условиях высоких наружных температур может вызвать такой перегрев.

• Неисправность реле бензонасоса: проврека и замена

  Какие функции выполняет реле бензонасоса, признаки поломки. Где устанавливается реле топливного насоса, как правильно проверять реле бензонасоса. Читать далее

• Признаки неисправности регулятора давления топлива

  Назначение, особенности конструкции, место установки регулятора давления топлива инжекторного двигателя. Признаки неисправностей РДТ, проверка устройства. Читать далее

• Как почистить сетку бензонасоса самостоятельно

  Для чего необходима чистка сетки бензонасоса. Когда лучше менять и чем очистить сетку бензонасоса. Как правильно снять бензонасос, тонкости и нюансы. Читать далее

• Как заменить бензонасос самостоятельно

  Как поменять бензонасос. Расположение бензонасоса, стравлиание давления в системе,откручивание топливных магистралей, снятие насоса, обратная сборка. Читать далее

• Бензонасос не качает при включении зажигания

  Как определить, почему бензонасос не качает или плохо работает. Давление в топливной рампе, диагоностика насоса. Проводка, реле, предохранители бензонасоса. Читать далее

• Устройство механического и электрического бензонасоса

  Механический и электрический бензонасос, конструкция и принцип действия устройства, виды насосов и основные неисправности, особенности эксплуатации Читать далее

Не качает бензонасос: причины и диагностика

Начнем с того, что если бензобак заполнен, аккумулятор заряжен, свечи зажигания сухие и на них есть искра, стартер нормально крутит двигатель, но схватывания мотора при этом не происходит, тогда следует обратить внимание на бензонасос. Частой проблемой является то, что не идет питание на бензонасос после включения зажигания

Похожим образом неисправность проявляется и в движении, когда пропало питание на бензонасос и мотор неожиданно глохнет.

Не менее важным моментом является и то, сколько качает бензонасос. Другими словами, насос может гудеть и жужжать (питание подается), но не создавать нужного давления в топливной магистрали. Давление в топливной системе с рабочим бензонасосом должно быть более 3 бар (что зависит от конкретной модели авто). Указанное давление аккумулируется в топливной рампе и имеет показатель от 300 кПа и выше.

Для проверки необходимо померить манометром давление в топливной рейке с учетом показателей, которые являются нормой для конкретной модели автомобиля. На примере инжекторных ВАЗов давление при включении зажигания 3 атмосферы, на холостых показатель составляет 2.5 атмосферы, при нажатии на газ 2.5- 3 атмосферы. Данный способ поможет точно определить:

• неисправность регулятора давления топлива в рампе;
• поломку бензонасоса или заметное снижение его производительности по причине износа;
• сильное загрязнение фильтров (топливный фильтр и/или сетка бензонасоса);

Во втором случае при нажатии на газ давление не растет, в последнем случае стрелка манометра поднимается, но очень медленно или рывками.

Снижение показателя давления ниже нормы приведет к тому, что мотор может не запускаться или заводиться с трудом, троить, дергаться, работать неустойчиво и с провалами. Если это происходит по вине насоса, а не топливного фильтра, тогда высока вероятность того, что забилась сеточка грубой очистки бензонасоса. В этом случае нет необходимости менять сам бензонасос, так как будет достаточно заменить или даже почистить сеточку.

Если имеется подозрение, что нет напряжения на бензонасос, существует способ быстрой проверки. Достаточно повернуть ключ зажигания и прислушаться, так как в момент поворота ключа должен быть слышен легкий гул бензонасоса. Если такого жужжания не слышно, значит, нет питания на бензонасос, возникли проблемы с проводкой и т.д.

Также в общем списке возможных причин, по которым не качает бензонасос, отмечены:

• выход из строя предохранителя бензонасоса;
• поломка реле бензонасоса;
• проблемы с «массой» бензонасоса;
• неисправность электромоторчика бензонасоса;
• окисление или залом контактов и клемм бензонасоса;
• неисправен сам бензонасос;

Проводка к бензонасосу

На большинстве автомобилей проводка на бензонасос представляет собой три провода: «плюс», «минус», а также провод для показания количества топлива в бензобаке. Если бензонасос не качает, тогда причиной может быть отсутствие питания.

Чтобы проверить питание на бензонасос достаточно взять лампочку на 12 Вольт, подав на нее питание с внешнего разъема бензонасоса. После поворота зажигания контрольная лампа должна загораться. Если этого не происходит, значит, проблема во внешних цепях. Загорание лампы укажет на необходимость проверки внутренних контактов бензонасоса.

Для проверки внешней проводки следует поочередно осуществить подключение положительного и отрицательного контактов, которые снимаются с разъема питания топливного насоса, к массе насоса. Контакты нужно также подключать к реле бензонасоса. Если разместить минусовой контакт на массу, после чего включается зажигание и лампочка загорается, тогда это значит, что данный контакт неисправен. В том случае, если загорания лампочки не произошло, тогда очевидны проблемы с «плюсом». Если разместить контакт на реле и лампочка при этом загорается, вероятно произошло повреждение провода на отрезке, который соединяет реле и сам бензонасос.

Особенности комплектации ВАЗ-2115

Затем сбросьте давление, отключите питание бензонасоса и включите зажигание.

Электросхема соединений жгута проводов бесконтактной системы зажигания 1 — свечи зажигания; 2 — датчик-распределитель зажигания; 3 — катушка зажигания; 4 — коммутатор; 5 — блок управления электромагнитным клапаном карбюратора; 6 — электромагнитный клапан карбюратора; 7 — концевой выключатель карбюратора; 8 — выключатель зажигания; 9 — монтажный блок; 10 — датчик скорости; 11 — электродвигатель вентилятора системы охлаждения двигателя; 12 — датчик включения электродвигателя вентилятора; А — колодки для соединения с передним жгутом проводов; Б — схема условной нумерации штекеров в колодках датчика-распределителя зажигания и датчика скорости; В — к источникам питания; Г — к комбинации приборов сигнал для тахометра ; Е — к комбинации приборов сигнал для спидометра Эл. Электродвигатели очистителей фар в момент включения. Если даже ножки реле целые, а оборудование не работает, устройство необходимо демонтировать и разобрать — возможно, контакты подгорели внутри.

Благодаря разным моторам подкапотная электропроводка ВАЗ имеет свои конструктивные отличия: у модели ВАЗ жгуты проводов больше за счет установки дополнительных датчиков и электронных устройств; видоизменились и разъемы некоторых электрических цепей; изменилась схема прокладки части проводов. Нюансы обслуживания электрооборудования ВАЗ инжектор 8 клапанов по схеме Выкрутите отверткой 2 самореза, подходящие к фиксатору топлива, вытащите его.

Жгут панели приборов Есть реле задних противотуманных фонарей крепится рядом с монтажным блоком, предохранитель болтается рядом , кнопка без фиксации. Ремонт автомобилей. Чтобы не допустить разряда аккумулятора, время от времени батарею необходимо подзаряжать, особенно, перед наступлением холодов и по окончанию зимы.

Предохранители не защищают только: схему зажигания; электросхему питания генератора и стартера. Распиновка замка зажигания ВАЗ заключается в нем самом. Плафон освещения багажного отделения.

Особенности конструкции

Защита электрооборудования осуществляется блоком, в который собраны все предохранители, и находится этот блок в моторном отсеке. Полуторалитровый двигатель, оснащенный системой распределительного впрыска бензина. Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона 7.

У него коробка передач 5-ступенчатая, передние колеса подключены к приводу. Реле включения обогрева заднего стекла контакты. Реле также устанавливают в блоке. Такое электрооборудование, как стартер, очистители лобового стекла, а также оптика — подключается к общей схеме посредством реле. Европанель схема подключения

Источник

ПРИНЦИП РАБОТЫ ОСНОВНЫХ ЭЛЕМЕНТОВ ТОПЛИВНОГО АГРЕГАТА

ЕМКОСТЬ ДЛЯ ХРАНЕНИЯ ГОРЮЧИХ МАТЕРИАЛОВ

Стальная, состоит из двух прочно сваренных частей, горловина, через которую попадает горючее, соединена с баком резиновым патрубком и фиксируется хомутами.

БЕНЗОНАСОС

Это инструмент с электрическим механизмом находится в баке с указателем уровня горючей смеси. Его действия координируются коробом управления двигателя, через специальное реле насоса, который подает горючее по магистрали к форсункам. На холостом ходу или полном отключении двигателя давление сохраняется, благодаря действию одностороннего фиксатора, который находится около самого агрегата.

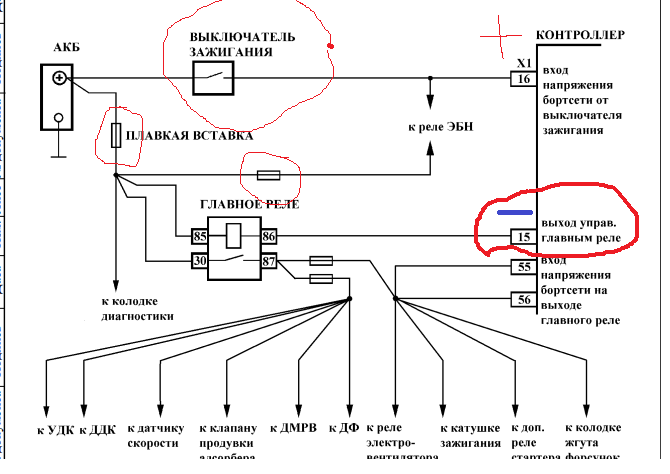

Система питания ВАЗ 2114 имеет регулятор давления топлива и форсунки. Подача напряжения к ним проводится от аккумуляторной батареи через основное реле. Таким образом, численность движущей жидкости обозначается длительностью импульсов, которые вырабатываются агрегатом управления двигателя и передаются на форсунки.

РАМПА

Находится на впускном коллекторе, в нее входят элемент контроля горючего и клапана давления с подпружинной диафрагмой. Она в свою очередь делит корпус регулятора на 2 части: топливная регулирует давление горючей смеси, воздушная – за счет разряжения воздуха подымает мембрану и производит постоянные показатели давления топлива в рампе.

При старте двигателя происходит уменьшение разряжения за заслонкой, диафрагма закрывает клапан системы питания, поэтому давление возрастает. Когда разряжение максимальное, тогда давление горючего уменьшается. Регулятор неразборной, поэтому при выходе из строя его меняют на другой.

ДАТЧИК КОНТРОЛЯ ГОРЮЧЕЙ СМЕСИ

Насосный модуль имеет поплавок, который размещен в полости бака. Когда положение поплавка меняется, пропорционально происходят изменения сопротивления агрегата. Согласно определенному сигналу, указатель количества топлива на приборной панели отображает наличие горючего в системе.

Почему датчик часто выходит из строя?

1. хрупкостью корпуса;
2. частых перепадов температур;
3. образования конденсата в баке;
4. при использовании некачественной горючей смеси;
5. окисление контактов при нарушении герметизации.

Вот почему так важно вовремя проводить профилактические работы, чистить агрегат, менять контакты, дабы не допустить его разрушения. Поменять устройство не так-то просто. Многие маркировки являются оригинальными и уникальными, а значит, потребуются услуги профессионалов, которые также стоят не дешево

Многие маркировки являются оригинальными и уникальными, а значит, потребуются услуги профессионалов, которые также стоят не дешево.

ШЛАНГИ И ТРУБОПРОВОДЫ

Такие незаменимые изделия гарантируют бесперебойную циркуляцию горючей жидкости от емкости до магистрали и форсунок, а при излишке передают остаточную жидкость обратно в цистерну. Трубопроводы расположены на днище автотранспорта, их требуется внимательно проверять, чистить, осматривать целостность, выявлять различные деформации и своевременно устранять их, дабы избежать утечки горючего, а также плохую его передачу к форсункам.

Еще одной функцией трубопроводов считается передача паров горючего от бака к отделу с активированным углем, где собираются отходы при заглушенном двигателе. После его пуска срабатывает электромагнитный прибор и пары улетучиваются в двигатель, где уничтожаются.

МАГИСТРАЛЬ

Устройство топливной системы ВАЗ 2114 включает в себя основную магистраль, которая гарантирует подачу горючего ко всем форсункам. На сегодняшний день регулятор давления горючего помещен в баке и не находится на магистрали, здесь также имеется сервисный клапан, что выполняет функцию устранения воздуха после технического осмотра автотранспорта.

Система впрыска топлива ВАЗ 2114 включает бесперебойный режим улавливания паров топлива, а гравитационный агрегат, что находится в устройстве, позволяет предотвратить вытекание горючего при аварийном расположении автомобиля.

При большом расходе воздуха двигателем интенсивнее проходит продувка системы. Фильтрующий элемент из прочного бумажного материала, после него воздух перемещается через датчик массового расхода воздуха и перемещается во впускной шланг, который ведет к дроссельному агрегату.

ОБЯЗАТЕЛЬНОЕ ВИДЕО К ПРОСМОТРУ:

Таким образом, происходит функционирование режима подачи топливной жидкости двигателя с системой впрыска горючего на автомобиле ВАЗ 2114.
