Регулятор давления топлива

КАК ПРОВЕРИТЬ ТОПЛИВНУЮ СИСТЕМУ?

Подключим манометр к топливной рампе. При включенном бензонасосе и неработающем двигателе давление должно составлять 2,8—3,2 атмосферы. Если двигатель работает на холостом ходу, давление должно снизиться до 2,2—2,5 атмосферы. При перегазовках стрелка манометра должна отклоняться в зону 2,8—3,2 атмосферы.

Теперь проверим работу форсунок. На неработающем двигателе создадим необходимое давление в рампе (2,8—3,2 атмосферы), после чего с помощью диагностического оборудования подадим серию тестовых импульсов на первую форсунку, контролируя изменение давления. Вышеописанную процедуру необходимо провести для всех форсунок. Перепад давления во всех случаях должен быть одинаков. Если результаты проверки давления топлива соответствуют вышеописанным — система подачи топлива исправна.

Что будет происходить, если давление топлива в рампе окажется пониженным (менее 2 атм.) или повышенным (более 4 атм.)? Количество впрыскиваемого топлива изменится пропорционально отклонению давления от нормы. Другими словами, произойдет обеднение или обогащение топливовоздушной смеси.

Особенно болезненным оно будет в системах управления двигателем без обратной связи по датчику кислорода, так как контроллер не знает о неисправности и продолжает рассчитывать топливоподачу для нормального значения давления топлива. В системах управления с датчиком кислорода контроллер может компенсировать изменение состава топливовоздушной смеси, но только в разумных пределах.

Peugeot 607 2.2 hdi Лев

Это был третий пункт ремонта в этой машине после её покупки. Нет, вообще, он не напоминал мне о себе до замены топливного фильтра, периодически гаснущая мясорубка стала появляться на второй или третий день после замены топливного фильтра, пока горит мясорубка-машина тупая, погасает- вновь бодро едет. Фильтр я ставил purflux, только на тот момент я не знал как правильно обходится с Бош стаканом. Когда я снял старый фильтр, на дне стакана обнаружил аккуратненькое пятнышко мет. стружки и ещё всякой хрени, я решил её не трогать, дабы не поднять муть. А это сделал я зря… Позднее, когда я уже разобрался с вытекающей проблемой, от Citrin’a я узнал, что стакан Бош при смене фильтра нужно обязательно чисто вымыть внутри и для этого его лучше снять, а я эту процедуру оставил на другой раз, получив геморрой и дополнительные растраты. В итоге, через пару дней езды машина на холостом ходу начинает раза два в день законно глохнуть, но на первых парах она глохла при резком повышении оборотов с холостого хода, и я уже старался не газовать. Но далее- глохнуть она стала и на 2000 об/мин, при скорости 90км/ч… А ещё через день, буквально через 15 секунд после заводки, и это случилось по дороге домой с работы… В чём была проблема я тогда не знал, только предполагал. После покупки авто в багажнике у меня валялся старый регулятор давления, он меня и выручил. Пропагандой не занимаюсь, так делать нельзя, но другого выхода у меня не было.

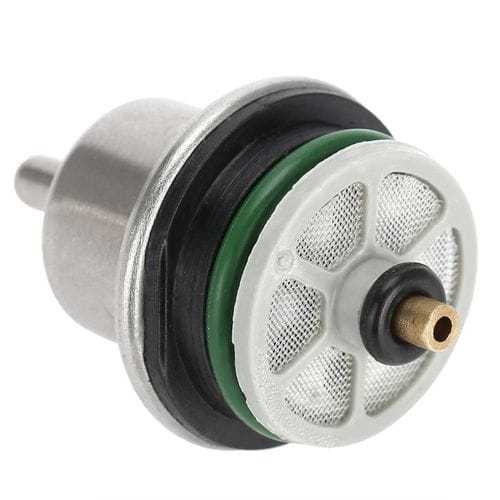

Со старого регулятора плоскогубцами откусил сеточку и поставил его на ТНВД и всё стало ясно, машина глохла именно из-за него.

Эта сеточка забивается, её я и откусил плоскогубцами. Решение совсем не гуманное, но в экстренных случаях и такой выход хорош.

На таком регуляторе и доехал домой. Потом заехал я к спецам сморгонским нашим, думал пусть помоют мой регулятор в ультразвуке, так они сказали мол в отношении этих вещей он неэффективен, помой пацан карбклинером, и всё будет огонь.

После них заехал я в автомагазин, затарился фильтром проточным кнехт, шлангом маслобензостойким Gates, 8мм диаметр, хомутами к нему, карбклинером и пенной химией для мытья мотора lavr.

К сожалению всё делал дрожащими от переживания руками( боялся окончательно потерять регулятор давления) поэтому и не сделал фоток процесса чистки РДТ. Так что просто расскажу, как это было. Для чистки нам понадобится газовая горелка, или зажигалка как в народе говорят «турбо», обычная не пойдет ибо наделает ещё больше говна в виде сажи. Снимаем с шейки забитой сеточки резиновое колечко и жгём сетку до красна. Затем берём карбклинер и основательно промываем прожженную сетку. Я прожёг её второй раз и ещё раз промыл. Ставим кольцо на место и ставим регулятор на ТНВД.

Начинаем колдовство со стаканом.

Проточный подогреватель топлива из системы я выкидываю( как писал ранее он у меня дал течь, и я решил до зимы поставить стакан Сименс), на его место, так сказать, ставлю дополнительный проточный фильтр используя шланг 8мм. Да, колхоз, да, не по заводу и не красиво… Но лишним в топливной он не будет. Стакан снимаю и тщательно вымываю все каки, что в нем отстоялись и отложились на стенках.

Всё собираем и ставим на свои места.

Обратите внимание на остальные детали подкапотного, а именно на грязь, которыми они покрыты

Дополнительный фильтр закрепил таким образом, изготовив кронштейн из алюминиевой шинки.

Всё собрано, пробуем заводить и едем проверять качество езды после чистки РДТ. А заодно прогреваем как следует мотор перед предстоящей мойкой.

Общий вид грязи, которая имела место быть в подкапотном. Кстати, на мойку двигателя меня подбил всё тот же Ректор.

Мотор работает хорошо, едет бодро, не глохнет, значит эффект достигнут, надеюсь, что надолго. Приступаем к мойке. Для достижения наилучшего эффекта нам понадобится мойка высокого давления. Наносим химию lavr всюду, куда только сможем, даём ему поработать минут 5. И начинаем всё нещадно поливать керхером где-то впритык, а где-то с расстояния, пока не пропадет пена. По окончанию мытья скорее заводим мотор и едем куда-нибудь чтобы испарить воду оттуда, где её быть не должно. Компрессора не имею, поэтому ни гену и никаких фишек не продувал. Так как впервые в жизни поливал двигатель струёй воды было очень не по себе, было много сомнений, но все закончилось хорошо.

Вот такая красота получается на выходе)

Только перед мойкой не забываем надёжно укрыть ЭБУ двигателя пленкой. Моющими свойствами Lavr’a остался доволен

Всем спасибо за внимание)

Цена вопроса: $32 Пробег: 283000 км

Основная информация о Регуляторе Давления Топлива

Как известно, работа двигателя определяется рядом условий, соблюдение которых приводит к нужному результату. Одним из таковых является наличие и транспортировка топлива. Регулятор давления принимает непосредственное участие в этом процессе. Задача элемента, осуществлять регулировку давления топлива, подаваемого из бензобака в системы рециркуляции. Элемент обладает небольшими размерами, однако выполняет достаточно важную функцию, поэтому каждый самостоятельный ремонтник должен знать строение РДТ.

Структура регулятора предполагает наличие пары внутренних камер. Одна из них является топливной, через которую, посредством входного штуцера, поступает топливо. Диафрагменная камера является местом регулирования давления, чтобы системы рециркуляции получали топливо постоянного давления. Превышение допустимых норм, приводит в действие диафрагму, которая перемещаясь, отделяет лишнее количество топлива, для дальнейшего перемещения его в бензобак. Стоит отметить, что бензин, прежде чем попасть в регулятор, проходит стадию очищения в фильтре.

Основы функционирования регулятора

1 — К впускному трубопроводу

2 — Диафрагма

3 — Клапан

4 — От инжектора

5 — К топливному баку

Как известно большинству опытных автовладельцев, завести автомобиль, используя только бензин, невозможно. Поэтому существует такое понятие как топливная смесь. Эта смесь представляет собой совокупность топлива и воздуха, заданная в определенной пропорции. Исходя из представленной информации, можно частично понять предназначение регулятора давления.

Работа двигателя, в зависимости от ситуации, изменяется. Его перегрузка или переключение передачи, приводит в действие топливный насос, который транспортирует большее количество топлива на регулятор. Такая ситуация является нормальной. Попав в топливную камеру, смесь создает давление на мембрану, компенсируемое в диафрагменной камере, с помощью ответного воздействия. Если нарушается пропорция, с превышением показателей, клапан ограничивает дальнейшее движение, отправляя излишки обратно в бак, через отводную трубку. Таким образом, по мере увеличения нагрузки на ДВС, увеличивается полное давление, в связи с уменьшением разряженности воздуха в диафрагменной камере.

Основания для проведения диагностики

Нарушение работоспособности регулятора возможно при следующих обстоятельствах:

Заклинивание двигателя. Здесь целесообразнее проверить уровень износа пружины регулятора. Ее ослабление делает работу РДТ нестабильной. Автомобиль может дергаться. При необходимости в разгоне, двигатель не будет реагировать соответствующим образом. Отмечается чрезмерное или недостаточное поступление топлива, в случае нарушения оттока излишков через клапан в бак;

Увеличение давления в топливной системе. Диагностируется нарушение работы клапана, при котором отсутствует его открытие, чтобы горючее могло перетечь в бак. Соответственно, много лишнего топлива попадает в двигатель, что является нарушением эксплуатации;

Уменьшение давления в топливной системе. Эта ситуация характеризуется свободным пропуском топлива, что формирует условия для снижения давления. На практике, отмечается как незапланированное выключение двигателя, работающего на холостом ходу или проблемы с включением после нескольких часов стоянки.

Зачем нужен регулирующий клапан?

Система топливоподачи большинства легковых автомобилей предусматривает непрерывную работу электробензонасоса. Он постоянно нагнетает бензин в топливную магистраль и рампу, поднимая давление до максимума (5–7 Бар в зависимости от марки авто). Но такая производительность нужна только при повышенной нагрузке на двигатель, когда он развивает большие обороты и потребляет много горючей смеси. В обычном режиме достаточно напора топлива на форсунках 3–3,5 Бар.

Мембранный клапан давления топлива, устанавливаемый в систему питания мотора после бензонасоса, выполняет 3 основных функции:

Ограничивает напор горючего в магистрали при невысоких нагрузках на двигатель, сбрасывая излишки обратно в бак по отдельной трубке.
Когда потребление бензина силовым агрегатом возрастает, обратка частично либо полностью перекрывается регулятором. Таким способом клапан поддерживает минимальное давление, необходимое для нормальной работы мотора.
Поддержание давления в течение длительного времени после остановки силового агрегата.

Без РДТ насос бы «продавливал» запорные механизмы форсунок и бензин протекал внутрь цилиндров бесконтрольно. Вдобавок регулятор предохраняет магистраль от протечек на соединениях, которые неизбежно появятся от воздействия сильного напора.

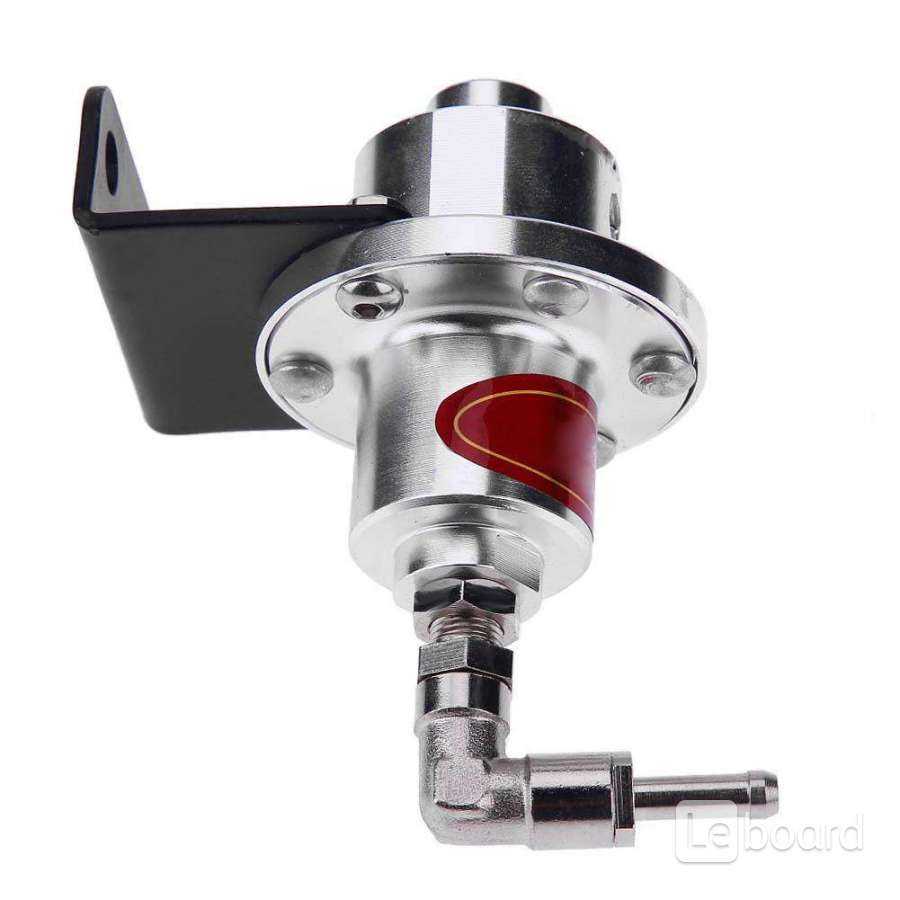

Регулятор давления топлива: конструкция байпасного типа

Регулятором байпасного типа топливо проводится через впускной канал (1) и перепускной клапан / порт топливного провода (2). Затем выполняется распределение топлива через выпускной канал в карбюратор (3). Момент открытия / закрытия перепускного клапана ограничен пружиной (4).

Давление топлива в карбюраторе (топливной рампе) регулируется с помощью резьбового регулировочного механизма (5). Опорный порт вакуума / наддува позволяет регулятору компенсировать потенциал наддува с применением принудительной индукции (6).

Топливные регуляторы байпасного типа характеризуются наличием линии возврата топлива от регулятора обратно в топливный бак.

Принцип действия байпасного регулирующего механизма

Топливо поступает в регулятор и далее в карбюратор (топливную рампу). По мере того, как давление топлива в поплавковой камере карбюратора (топливной рампы) увеличивается, увеличивается также силовой потенциал внутри регулятора. Далее топливный ресурс проталкивается к перепускному клапану.

Система байпасного типа: 1 – впускной клапан; 2 – порт и перепускной клапан топливопровода; 3 – выпускной канал; 4 – пружина; 5 – регулировочный резьбовой механизм; 6 — индуктор

Если достигается максимальная величина, на которую настроен регулятор (максимум, обеспечивающий оптимальную производительность), перепускной клапан постепенно открывается, благодаря чему:

удаляется воздух,
выравнивается расход топлива,
стабилизируется давление.

Перепускаемое байпасной системой топливо отправляется обратно в топливный бак по возвратной топливной магистрали. Поскольку двигатель автомобиля продолжает потреблять топливо, поплавковая камера карбюратора (топливной рампы) опорожняется, вызывая падение давления в топливной магистрали.

Фактор падения давления бензина сопровождается постепенным закрыванием перепускного клапана, тем самым увеличивается расход и давление топлива в трубопроводе. Байпасной конструкцией опять же предусмотрен резьбовой регулировочный механизм увеличения силы напряжения на перепускном клапане, как в предыдущей системе.

Таким образом, изменение натяжения пружины перепускного клапана резьбовым регулировочным механизмом позволяет настроить устройство на увеличение / уменьшение давления топлива. Опорный порт вакуума / наддува работает аналогичным образом с регулятором топлива блокирующего типа.

Преимущественные стороны регулятора байпасного типа

Функция возврата, используемая в конструкции байпасного типа, обеспечивает постоянное эффективное рабочее давление на выходе. Избыточная сила сбрасывается через возвратную линию по мере необходимости.

Постоянное эффективное давление топлива позволяет устанавливать граничный параметр более точным значением, который остаётся стабильным независимо от нагрузки. Для настройки необязательно запускать двигатель в работу на холостом ходу. Достаточно включения топливного насоса.

Работа байпасной системы также обеспечивает:

увеличение срока службы насоса,
более тихую работу насоса,
стабильность рабочего давления.

Байпасные регуляторы давления топлива — недостатки

При всех имеющихся преимуществах системы, недостатки всё-таки проявляются:

высокая стоимость установки,
сложность конструкции,
увеличенный вес за счёт дополнительных топливопроводов и фитингов,
чувствительность байпасной линии к атмосферным перепадам,
недопустимо использовать байпасные линии диаметром более 15 мм,
требуется минимум изгибов байпаса на пути к топливному резервуару.

Недопустимо для этой конструкции применение нескольких регуляторов вместе (установленные на разные давления, например, при использовании системы закиси азота) с подачей от одного насоса.

При помощи информации: FueLab

Принцип работы РДТ

Устройство клапана и принцип действия зависит от типа топливной системы конкретного автомобиля. Существует 3 способа подачи бензина из бака к форсункам:

Насос вместе с регулятором установлен внутри бака, горючее подается к двигателю по одной магистрали.
Подача бензина осуществляется по одной трубке, возврат – по другой. Обратный клапан топливной системы находится на распределительной рампе.
Схема без механического регулятора предусматривает электронное управление бензонасосом напрямую. В системе присутствует специальный датчик, регистрирующий давление, производительность насоса регулирует контроллер.

В первом случае обратка совсем короткая, поскольку клапан и электронасос сблокированы в единый узел. РДТ, стоящий сразу после нагнетателя, сбрасывает в бак лишний бензин, а необходимый напор поддерживается во всей подающей магистрали.

Второй вариант используется в большинстве иностранных авто. Клапан, встроенный в топливную рампу, перепускает излишки горючего в обратку, ведущую в бак. То есть, к силовому агрегату проложено 2 бензиновых трубки.

Третью схему рассматривать бессмысленно – там вместо регулятора функционирует датчик, чья работоспособность проверяется с помощью компьютера, подключаемого к диагностическому разъему.

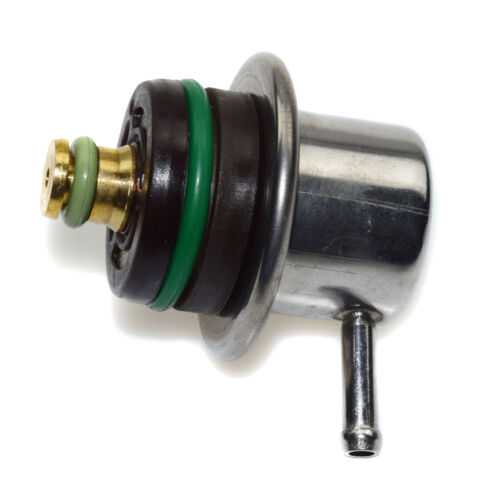

Простой клапан давления топлива, устанавливаемый в блоке бензонасоса, состоит из таких элементов:

цилиндрический корпус с патрубками для подключения подающей и обратной линии;
мембрана, соединенная с запирающим штоком;
седло клапана;
пружина.

Величина напора в подающей магистрали зависит от упругости пружины. Пока большая часть горючего уходит в цилиндры (высокая нагрузка на мотор), она удерживает мембрану и шток клапана в закрытом состоянии. Когда обороты коленчатого вала и потребление бензина снижается, давление в сети возрастает, пружина сжимается и мембрана открывает клапан. Начинается сброс горючего в обратку, а оттуда – в бензобак.

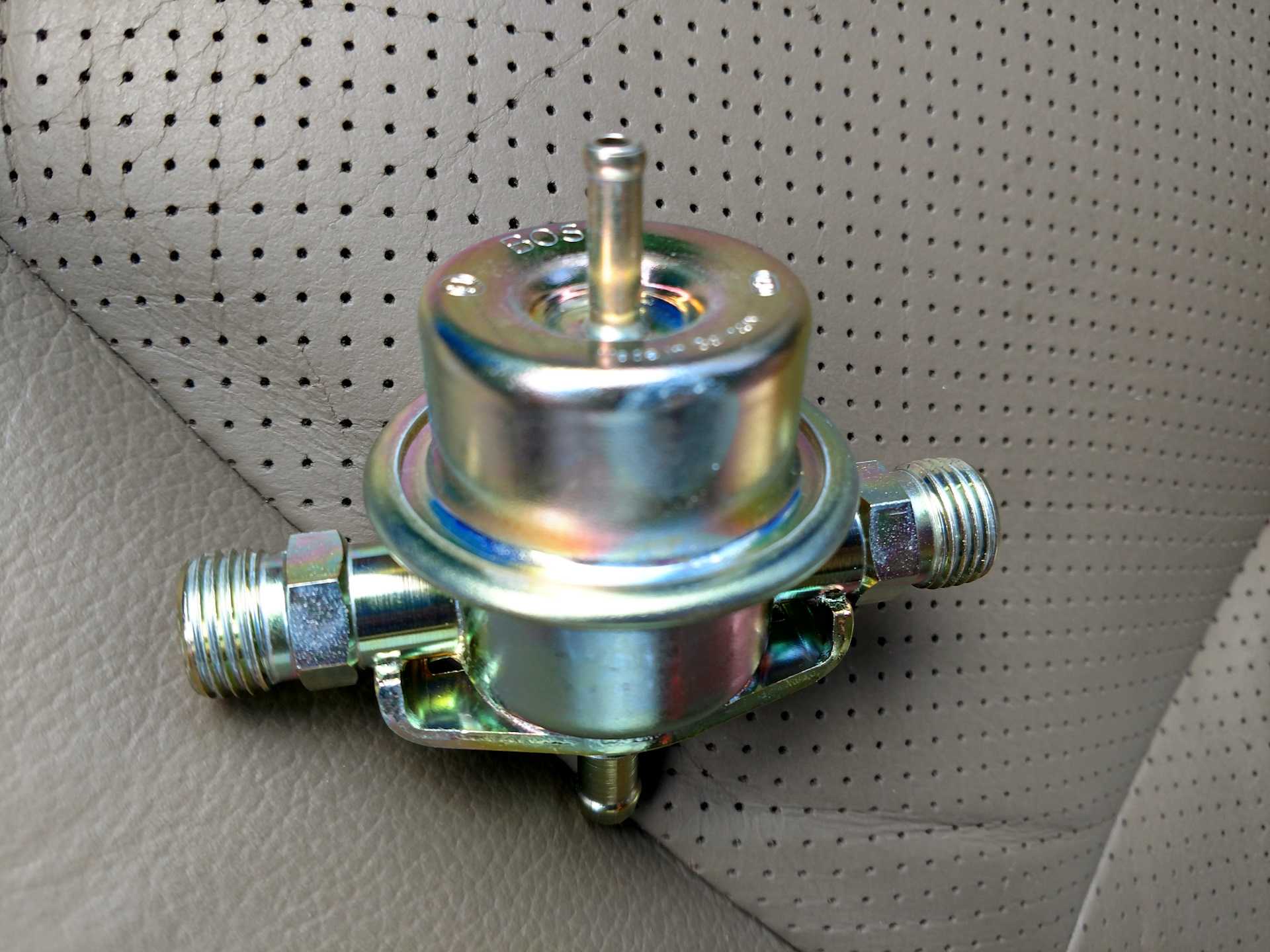

Установленный в рампе регулятор давления топлива работает по аналогичному принципу, но быстрее реагирует на изменение нагрузки и расхода бензина. Этому способствует подключение дополнительного патрубка элемента к впускному коллектору. Чем выше обороты коленвала и разрежение со стороны пружины, тем сильнее мембрана придавливает шток и закрывает проход горючему в обратную линию. Когда нагрузка снижается и обороты падают, разрежение уменьшается и отпускает шток – открывается проток в обратку и начинается сброс лишнего бензина в бак.

Поиск неполадок

Чтобы отыскать неполадки, предлагаем вам воспользоваться соответствующими методами.

Закачайте в систему топливо, выключите зажигание и следите за поведением манометра. В нормальной ситуации давление понижается до 0,7 Бар и останавливается на этой отметке. Если же регулятор вышел из строя, манометр будет стремиться к нулю. Проблема может заключаться в самом устройстве, либо в клапане мотора бензонасоса.
Увеличьте обороты двигателя до 3 тысяч и вновь обратите свой взор на показания манометра. Если стрелка устремится вниз, сломался бензонасос. Его требуется заменить.
Если насос долго наращивает давление, проблема заключается в фильтре или сеточке бака, которые забились мусором.

Работа регулятора на разных режимах

Принцип работы РТД

Если рассмотреть упрощенно принцип действия, то он достаточно прост. Насос закачивает топливо в рампу, из которой оно попадает также и в топливную камеру регулятора. Как только сила давления превысит жесткость пружины, мембрана начинает перемещаться в сторону вакуумной полости, увлекая за собой клапан. В результате канал слива открывается и часть бензина стекает в бак, при этом давление в рампе падает. Из-за этого пружина возвращает клапан с мембраной на место, и обратный канал закрывается.

Но как уже упоминалось, РДТ подстраивается под режим работы мотора. И делает это он за счет разрежения во впускном коллекторе. Чем больше будет это разрежение, тем сильнее будет его воздействие на мембрану. По сути, создаваемый вакуум создает противодействующее усилие пружине.

На деле все выглядит так: для работы мотора на холостом ходу увеличение количества топлива не нужно, поэтому и не требуется и повышенного давления.

На этом режиме работы дроссельная заслонка закрыта, поэтому во впускном коллекторе воздуха недостаточно и создается разрежение. А поскольку вакуумная камера связана с коллектором патрубком, то вакуум создается и в ней. Под воздействием разрежения мембрана давит на пружину, поэтому для открытия клапана нужно меньше давления бензина.

При нагрузке же, когда дроссельная заслонка открыта, разрежения практически нет, из-за чего мембрана не участвует в создании усилия на пружину, поэтому давления требуется больше. Таким образом этот элемент функционирует в системе питания в зависимости от режима работы мотора.

Загрязнение РДТ

Еще одна неисправность регулятора — его загрязнение и понижение пропускной способности. В этом случае двигатель глохнет вне зависимости от того, какой конкретно режим работы выбран. При сильном загрязнении регулятора давление в системе резко возрастает, и это может привести к тому, что через уплотнительные детали и места соединения узлов будет выходить топливо. Производители транспортных средств всегда учитывают вероятность того, что производительность форсунок и топливного насоса со временем понизится. Решается данная проблема посредством закачки большего объема топлива бензонасосом. Избыток горючего повышает давление в том случае, если он не может вернуться обратно в возвратную магистраль.

Регулировка топливного насоса мтз 80 в домашних условиях

При желании отрегулировать параметры работы ТНВД в домашних условиях, нужно понимать, что не имея точных измерительных приборов полную наладку осуществить нереально. Кустарным методом выдержать регулировки во всех рабочих режимах невозможно и тем более сопоставить с табличными величинами, установленными производителем. Если вы понимаете, что работа насоса неудовлетворительна, желательно знать состояние узла и провести элементарную диагностику. В первую очередь измерить давление подачи секциями. При недостаточных показателях все регулировки теряют смысл.

Перед началом, каких — либо действий произведите проверку плавности хода рейки на всём диапазоне регулирования, движение рычагов регулирования без заклинивания. А также осуществите контроль вышеописанных конструктивных размеров в работе регулятора: ход штока корректора 1,3- 1,5 мм; вылет рейки 24,5 мм; расстояние между центрами осей крепления приводов основной и промежуточной тяги 16мм. Возможно, устранение несоответствий в регуляторе уберёт ряд негативных факторов в работе ТНВД.

Возможные настройки ТНВД своими руками

Общее уменьшение или увеличение количества подачи топлива регулировкой положения болта номинальной подачи.
Установка порога максимальных оборотов болтом, ограничивающим максимальный поворот рычага подачи топлива на насосе. Для увеличения выворачивая болт, для уменьшения заворачивая. Фиксируя обороты опирайтесь на показания штатного тахометра.
Регулировкой упорного болта, выше болта номинальной подачи, установить обороты прекращения подачи топлива к форсункам, также наблюдая за показаниями оборотов в кабине.
Возможно, попытаться уровнять подачу по секциям. Для регулировки самым сложным будет определить производительность каждой отдельной секции. Затем отследить разницу и подрегулировать отстающие по производительности к опережающим или, наоборот, в зависимости от фактического часового расхода топлива. Если расход завышен тогда, секции с большей производительностью сравнять с меньшими показаниями, при пониженном часовом расходе наоборот.

Так как без счётчика циклов невозможно определить производительность, точность определения должна основываться на критерии одинаковых оборотов вала насоса и равных промежутков времени при проверке каждой секции. Привод насоса, определяя производительность, должен вращать вал со скоростью 1100 об/мин. При решении отрегулировать ТНВД таким способом нужно давать себе отчёт, что настройка будет иметь интуитивный характер с очень приблизительной точностью.

В данной статье описан полный процесс технологии настройки ТНВД типа УТН с механическим всережимным регулятором. За основу взяты табличные данные для двигателя Д-240 трактора МТЗ 80(82). При настройке насосов для других модификаций двигателей моделей тракторов наладку осуществляют исходя из технических параметров работы топливной системы установленных производителем машины.

Признаки неисправности РДТ

Существует ряд признаков работы двигателя транспортного средства, по которым можно определить, что выведен из строя РДТ. Наиболее частыми среди них являются:

неустойчивая работа силового узла (он глохнет), при которой уровень давления топливной жидкости стабилен и остальные системы работают нормально;
наблюдается уменьшение чувствительности мотора;
наблюдаются рывки и провалы в работе силового узла, что особенно заметно в движении;
повышается уровень вредность (наличие СН и СО) выхлопных газов;
повышается расход топлива;
наблюдаются затруднения с запуском двигателя.

Также при возникновении неисправностей в РДТ могут наблюдаться повышение расхода горючего и подтеки рабочей жидкости на шлангах системы, что не решается установкой новых хомутов и заменой трубок. В случае появления описанных выше признаков неисправности каждому водителю полезно уметь проверять регулятор давления топлива.

Это интересно: Масло Petro-Canada: 3 категории и их эксплуатационные особенности

Диагностика представленного оборудования проводится следующим образом.

Шаг 1. Выкрутить пробку штуцера, обеспечивающего подачу топливной жидкости в первую камеру, и осмотреть уплотнительное кольцо. В том случае когда оно потеряло свою целостность или наблюдаются явные дефекты, необходимо провести замену.

Шаг 2. Извлечь золотник из штуцера, что осуществляется так же, как и с аналогичным приспособлением в шине. После этого нужно зафиксировать шинный манометр с помощью специального хомута на последнем и измерить давление в момент работы силового узла. После сверки параметров с указанными производителем можно сделать выводы о неисправности приспособления. Стоит учесть, что при отключении вакуумного шланга уровень давления должен немного повышаться. Когда этого не происходит, полная замена устройства неизбежна.

Без применения манометра можно также произвести проверку давления в топливной рейке. При этом необходимо пережимать шланг обратной подачи горючей жидкости во время работы двигателя. Когда это будет сделано, двигатель с неработающим универсальным регулятором давления топливной жидкости начинает набирать мощность, и все цилиндры вступают в работу.

Несмотря на эффективность такого метода, пережать обратный шланг не всегда возможно для моторов современных видов транспортных средств, поскольку в них установлены металлические трубки или шланги с недостаточной длиной. При желании проверить РДТ на инжекторе можно воспользоваться только одним способом, предусматривающим применение манометра.

Как заменить регулятор давления топлива в многопортовой системе впрыска топлива

В многопортовых системах впрыска топлива вы найдете регулятор давления топлива, подключенный к топливной трубе, которая идет к топливной рампе с топливными форсунками. Это руководство поможет вам заменить ту деталь самостоятельно.

Однако ваша конкретная конфигурация этого узла может отличаться от описанной здесь. Если это так, при необходимости обратитесь к руководству по обслуживанию для конкретной марки и модели автомобиля. Вы можете купить недорогое руководство послепродажного обслуживания онлайн или в большинстве магазинов автозапчастей.

1. После сброса давления топлива из системы снимите все крышки, чтобы получить доступ к регулятору давления топлива. ПРИМЕЧАНИЕ. На некоторых моделях автомобилей необходимо снять впускную камеру, чтобы добраться до него. При необходимости обратитесь к руководству по обслуживанию вашего автомобиля.

2. Осторожно отсоедините вакуумный шланг от регулятора. 3

Ослабьте фитинг возвратного топливопровода на регуляторе. Возможно, вам придется удерживать отливную гайку с помощью гаечного ключа, а ослабить линейную гайку с помощью другого гаечного ключа. На некоторых моделях в возвратной линии используется быстроразъемное соединение, которое можно снять с помощью недорогого инструмента, который можно купить в большинстве магазинов автозапчастей

3. Ослабьте фитинг возвратного топливопровода на регуляторе. Возможно, вам придется удерживать отливную гайку с помощью гаечного ключа, а ослабить линейную гайку с помощью другого гаечного ключа. На некоторых моделях в возвратной линии используется быстроразъемное соединение, которое можно снять с помощью недорогого инструмента, который можно купить в большинстве магазинов автозапчастей.

4. Отключите обратную линию.

5. На некоторых моделях вам не нужно отсоединять обратную линию, но открутите крепежные (два или три) болты регулятора с помощью шестигранного гаечного ключа. На других моделях может потребоваться отвинчивать топливопроводы и регулятор от топливного коллектора плюс монтажные кронштейны. При необходимости обратитесь к руководству по ремонту.

6. Снимите его монтажного основания.

7. Тщательно очистите сопрягаемую поверхность прокладки на монтажном основании регулятора.

8. Слегка смажьте новое уплотнительное кольцо чистым моторным маслом перед установкой.

9. Установите уплотнительное кольцо и новую прокладку.

10. Установите новый регулятор.

11. Подсоедините топливопровод, если вам пришлось его отсоединить.

12. Подсоедините вакуумные шланги.

13. После переустановки любых щитков или крышек двигателя и замените предохранитель топливного насоса, если вам пришлось его снять.

14. Восстановите давление в системе, повернув ключ зажигания в течение пяти секунд, а затем в положение ВЫКЛ. Повторите эту последовательность по крайней мере еще четыре раза.

15. Проверьте на утечки топлива вокруг регулятора давления топлива.

16. Установите на место любые другие компоненты, которые вам пришлось снять.

На следующем видео показано, как заменить регулятор давления топлива в ранней системе EFI.

После замены регулятора давления топлива рекомендуется поддерживать и обслуживать систему вовремя во избежание проблем с работой двигателя. Добавляйте качественную топливную добавку в топливный бак, по крайней мере, два раза в год, чтобы очистить топливные форсунки и устранить накопление. Кроме того, заменяйте топливный фильтр каждый год, чтобы предотвратить ограничение расхода топлива и продлить срок службы топливного насоса. В конечном итоге вы сэкономите на ремонте.
