Ошибка абс приора и восклицательный знак • замена блока abs

ABS включается хаотично, лампочка моргает или периодически загорается

Одна из самых сложных форм повреждений – постоянное мигание контрольной лампы АБС. Это означает, что датчики антиблокировочной тормозной системы посылают неверные сигналы компьютеру, который, в свою очередь, выдает другие неверные команды системам и модулям автомобиля. Многие предпочитают в этих случаях просто отключить антиблокировочную систему, так как могут произойти неприятные аварии. Например, включение ABS на скорости 90 км / ч с легким торможением может вывести из строя шасси автомобиля и способствовать полной потере контроля над управлением. Лучше всего поступить следующим образом:

• доставить машину в сервис на диагностику, выяснить причину хаотичной работы оборудования;
• для отечественных автомобилей, оснащенных примитивным антиблокировочным устройством, лучше сразу отключить систему;
• сложные конструкции и бортовые электронные системы иномарок придется переделывать для ремонта;
• на некоторых машинах будет проще найти проблему и решить ее, чем отключить антиблокировку;
• следует учитывать, что не всегда эта система является причиной включения контрольной лампы АБС, проблемы могут быть разными;
• в процессе диагностики лучше проверить всю электросистему и бортовое оборудование.

Заплатив определенную сумму за капремонт автомобиля, вы сможете получить правильные ответы на важные вопросы. Иногда зажженная лампочка на панели может обернуться полноценным ремонтом важных узлов и узлов автомобиля, поэтому потратиться придется немало. Но в большинстве случаев эту проблему не так уж и дорого исправить. Стоимость ремонтных работ зависит, конечно, от марки и модели автомобиля, стоимости запчастей. Если датчик АБС для отечественной машины стоит от 600 рублей, то японский внедорожник задержит более 10000 рублей на замену одного из этих датчиков. Рекомендуем посмотреть видео о решении подобной проблемы с помощью компьютерной диагностики:

практическое руководство

Рабочая тормозная система автомобиля Лада Приора с АБС:

1 — тормозной механизм левого переднего колеса; 2, 5, 13, 18 — тормозные шланги; 3, 8, 12, 19 — тормозные шланги; 4 — главный тормозной цилиндр; 6 — тормозной механизм правого переднего колеса; 7 — датчик скорости вращения правого переднего колеса; 9 — бачок главного тормозного цилиндра; 10 — вакуумный усилитель; 11 — педаль тормоза; 14 — датчик поворота правого заднего колеса; 15 — тормозной механизм правого заднего колеса; 16 — главный диск датчика скорости вращения левого заднего колеса; 17 — тормозной механизм заднего левого колеса; 20 — Гидравлический модулятор АБС

Примечание. Левые тормоза также оснащены датчиками скорости вращения колес, которые на рисунке не видны. На автомобиле, не оборудованном антиблокировочной тормозной системой, регулятор давления жидкости встроен в гидравлическую систему заднего тормоза.

Автомобиль оборудован двумя тормозными системами — рабочей и парковочной.

Рабочая тормозная система предназначена для снижения скорости автомобиля до полной остановки и для удержания автомобиля в неподвижном состоянии в течение короткого времени.

Рабочая тормозная система — двухконтурная, диагональная, с гидравлическим приводом, состоит из тормозного насоса с вакуумным усилителем тормозов, четырехколесных тормозов и регулятора давления жидкости в задних тормозах. Тормоза передних колес — дисковые невентилируемые, задние — барабанные.

Каждая из цепей автомобиля включает в себя тормоза двух колес (одного переднего и одного заднего), расположенных по диагонали на автомобиле. Один контур включает тормоза переднего правого и заднего левого колеса, а второй — тормоза переднего левого и заднего правого колеса. Если одна из цепей выходит из строя, вторая цепь, хотя и с меньшей эффективностью, остановит автомобиль.

Регулятор давления жидкости ограничивает поток жидкости в задние тормоза при недостаточной нагрузке на заднюю ось, тем самым предотвращая блокировку и занос задних колес на задней оси автомобиля во время резкого торможения. В корпусе регулятора имеется контрольное отверстие, закрытое пластиковой заглушкой. Утечка жидкости из этого отверстия указывает на утечку в кольцах регулятора.

Для уменьшения усилия, прикладываемого водителем к педали тормоза, в трансмиссии тормозной системы установлен усилитель тормозов, который работает за счет разрежения, создаваемого во впускном коллекторе работающего двигателя.

Не останавливайте двигатель до полной остановки автомобиля.

Бачок с тормозной жидкостью установлен на корпусе главного тормозного цилиндра. Датчик недостаточного уровня тормозной жидкости встроен в крышку бачка. В случае опасного падения уровня жидкости в бачке датчик включает сигнальную лампу на панели приборов.

Некоторые автомобили оснащены тормозной системой с АБС (антиблокировочной тормозной системой). Используется четырехканальная система от Bosch. Каналы подключаются по диагонали. Привод антиблокировочной тормозной системы — гидромодулятор. Это сложный комплекс со встроенным гидронасосом и электромагнитными клапанами. Он установлен в моторном отсеке с левой стороны. Работой гидромодулятора управляет электронный блок, установленный на гидромодуляторе, также блок управления следит за исправностью всех элементов системы АБС.

Антиблокировочная система ABS: устройство и принцип работы АБС на автомобиле

Итак, прежде чем напрямую перейти к неисправностям, отметим, что преимущества системы ABS очевидны — автомобиль остается управляемым при экстренном торможении, что позволяет объехать препятствие, а также избежать возможных серьезных последствий.

В двух словах, ABS– это антиблокировочная система, которая предотвращает блокировку колес при торможении. Водитель ощущает работу системы по характерным признакам, когда нажатая педаль тормоза «трещит», «вибрирует» или «отстреливает». Дело в том, что при сильно и постоянно нажатом тормозе происходит «импульсная» блокировка и разблокировка колес (несколько раз в секунду).

Если сравнивать торможение с АБС и без, при экстренном торможении на машине без такой системы управляющие колеса окажутся заблокированными. Это приводит к тому, что путем поворота руля изменить траекторию движения автомобиля не получится.

В свою очередь, система антиблокировки также позволяет затормозить, однако вращение колес сохраняется, то есть можно тормозить и маневрировать одновременно. Также торможение более прямолинейное, эффективность торможения на всех колесах одинаковая.

Разобравшись с тем, что такое АБС, следует изучить, из чего состоит система. Хотя на разных авто устройство может несколько отличаться, общая конструкция включает в себя:

• датчики скорости вращения колес;
• клапаны управления в гидравлической тормозной магистрали
• также в систему может быть интегрирован насос;
• электронный блок управления ABS;

Получается, АБС (иногда ошибочно называется ABC) это своеобразный регулятор давления в тормозной магистрали. При торможении информация от датчиков о резком замедлении колеса поступает в блок, который начинает изменять давление в тормозных магистралях, уменьшая давление и разблокируя колесо.

Блок опрашивает  датчики по несколько раз в секунду, что и проявляется в виде «трещетки» на педали тормоза. Разные системы имеют различное число датчиков и клапанов (выделяют четырехканальные АБС, трехканальные ABS и т.д.). Как правило, на современных авто сегодня стоят решения с четырьмя каналами (по 1 каналу на каждое колесо).

Зачем отключать ABS на автомобиле

Несмотря на все старания инженеров, оснащающих новые автомобили самыми разнообразными системами активной помощи при вождении, многим автовладельцам не нравится работа некоторых из них. Наибольшие нарекания у большинства водителей вызывает антиблокировочная система. Она предназначена для предотвращения полной блокировки колес при торможении автомобиля, что позволяет избежать потери управляемости транспортным средством и сократить тормозной путь.

АБС особенно удобна для малоопытных водителей, но она имеет одну особенность – способность сокращать тормозной путь сохраняется лишь на ровном покрытии. Если дорога грязная, ухабистая, заснеженная, наличие АБС не только не помогает вовремя затормозить, но и может приводить к увеличению тормозного пути. Поэтому для водителя становится достаточно актуальным вопрос – возможно ли и как отключить АБС на автомобиле. Сделать это можно, но совсем не так просто, как это может показаться.

Можно ли отключить АБС без негативных последствий

Следует сразу оговориться, что, если выполнить отключение установленной на заводе системы некорректно, бортовой компьютер зафиксирует факт постороннего вмешательства, что может привести к лишним вопросам во время технического обслуживания. Если же придется обращаться в сервис по гарантии, факт самостоятельного отключения АБС вполне может стать причиной отказа в гарантийном, а соответственно, бесплатном ремонте.

Для кратковременного отключения АБС, можно воспользоваться следующим алгоритмом действий.

1. Открыть монтажный блок с предохранителями, расположенный рядом с аккумулятором. В большинстве автомобилей для отключения АБС придется извлечь 15-ти амперный предохранитель, но перед этим лучше уточнить этот вопрос в руководстве по эксплуатации конкретного автомобиля.
2. После этого для проверки следует кратковременно включить зажигание – лампочки тормозов и АБС гаснуть не должны, кроме того будет раздаваться звуковой сигнал. Зажигание выключается.
3. Откручивается сам монтажный блок, снимается его нижняя крышка.
4. Потребуется отыскать провод, ведущий к уже снятому предохранителю, разрезать его вдоль и зачистить концы на 1,5-2 см.
5. Перед началом работ необходимо приобрести самое простенькое пяти контактное реле в автомагазине.

Перед подключением следует посмотреть на схему контактов, расположенных на корпусе. Начинать работу следует с контактов 85 и 86, идущих на обмотку. К ним подключается провод, ведущий на массу, а второй будет служить для подачи сигнала управления от замка зажигания через тумблер выключения АБС. Контакт с номером 30 соединяется с проводом, отходящем от предохранителя, а 88-й подключается к АБС. Делать это удобно подготовленными заранее проводами, с одной стороны обжатыми клеммой «мама». Впоследствии их потребуется установить в пустующую колодку реле, а кнопка выключения монтируется в любом месте салона. Как это делается на практике, и каковы впечатления водителя после этого можно посмотреть на видео:

Временная блокировка работы антиблокировочной системы

Если все вышеперечисленные действия выполнять не хочется, а автомобиль эксплуатируется исключительно на твердых и ровных покрытиях, отключение АБС может и не понадобиться. Перед тем как отключить ABS вышеописанным способом, следует знать, что в нормальных условиях она может реально сокращать тормозной путь, оставляя контроль над транспортным средством водителю. Кроме того, зная некоторые тонкости управления, можно в любой экстренной ситуации просто блокировать ее работу без предварительного отключения.

Достаточно распространенной ситуацией, когда антиблокировочная система мешает быстрой остановке автомобиля – это необходимость экстренного торможения на скользкой, заснеженной дороге при внезапно появившемся препятствии. В этом случае, когда нажатие на педаль тормоза не приводит к желаемому результату, а времени на отключение системы кнопкой уже нет, следует резко дернуть ручной тормоз, заблокировав задние колеса авто. При таком поведении водителя система позволит полностью выжать педаль тормоза, и остановить автомобиль получится куда быстрее. Таким образом, вопрос можно ли отключить АБС должен сопровождаться еще одним – а нужно ли это делать, но решать его предстоит каждому водителю уже самостоятельно.

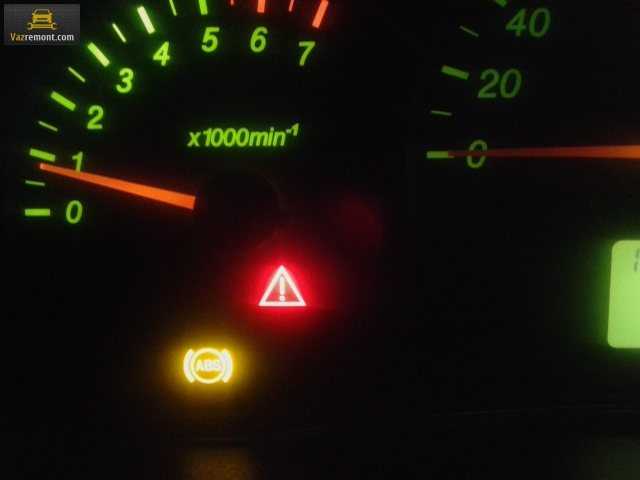

Почему вообще может загораться лампочка ABS?

В нормально работающем автомобиле этот индикатор показывает вам, что была произведена разблокировка колес. В данном случае все работает нормально, датчики уловили необходимость включения системы безопасности, инициировали ее работу и продемонстрировали водителю, что была произведена определенная помощь при торможении. Когда вы видите горящую лампочку ABS во время торможения, лучше отпустить немного педаль тормоза и перенять управление машиной на себя. Если же у вас дорогой технологичный автомобиль, можете довериться продуманным системам и позволить ABS+EBD сделать свою работу. В других случаях лампочка может гореть по таким причинам:

• датчики засорились, бортовой компьютер показывает, что следует прочесть диагностический код ошибки;
• на датчики попала грязь или ржавчина, что стало причиной ошибочного включения антиблокировочной системы;
• присутствует проблема в электрической бортовой системе, которая демонстрируется загоранием произвольных лампочек;
• вышел из строя ступичный подшипник, что вынуждает датчики по ошибке постоянно включать антиблокировочную систему;
• предохранители в блоке, отвечающие за систему ABS, вышли из строя и пропускают напрямую сигнал;
• произошла ошибка в компьютере, которая стала причиной загорания лампочки ABS.

Также иногда случаются неприятности с генератором и прочими элементами электрической цепи машины, которые могут вылиться загоранием лампочки диагностической системы или сигнальных ламп любого типа. К примеру, на автомобиля Volkswagen 2000-х годов производства лампочка антиблокировочной системы горит даже при ошибке в совсем других узлах. Потому самостоятельная диагностика является лишь частично допустимым методом решения проблемы, потому как зачастую под рукой водителя нет особых инструментов для хорошего исследования.

• отсутствует контакт в разъеме подключения;
• обрыв провода на датчик (сделать прозвонку проводов);
• датчик АБС неисправен (проверить и при необходимости заменить датчик ABS);
• венец ступицы пришел в негодность;
• неисправен блок управления системой АБС.

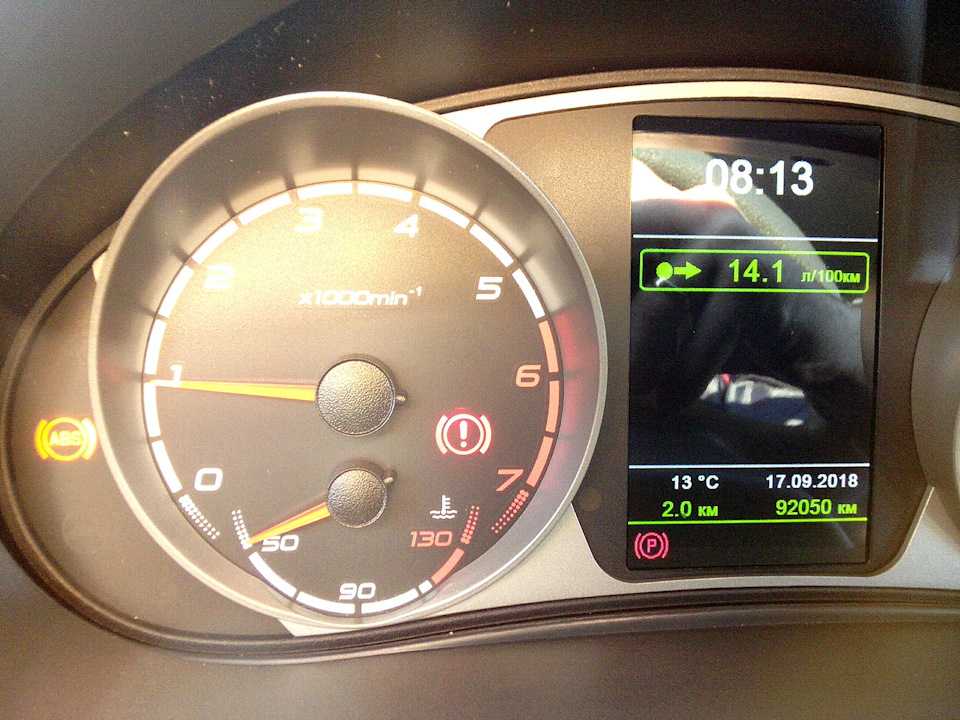

Если вы смотрите на панель приборов и видите, что значок АБС не затухает и горит постоянно, то первым делом надо проверить предохранитель этой системы. Если предохранитель рабочий, то осмотреть датчики на колесах.

Причиной не рабочего состояния датчиков на колесах могут быть окисления разъема датчика на ступице (это часто бывает в местности, где дороги обработаны различными химикатами, реагентами) или же наличие грязи на разъемах.

Также бывает, что перетираются провода подключения датчика АБС, из-за чего отсутствует полный контакт либо контакт работает с перебоями.

Также бывает, что недавно меняли тормозные колодки или же ступицу и просто забыли подсоединить штекер разъема датчика АБС.

При наличие работоспособной системы ABS во время резкого торможения, когда колеса остановлены тормозной системой, а машина продолжает ехать, то система АБС активизируется и отпускает колеса, затем опять стопорит, затем опять отпускает, затем опять стопорит, до тех пор, пока будете держать педаль тормоза нажатой, а автомобиль будет продолжать движение.

В автомобилях без АБС, если нажать на тормоз и машина будет продолжать двигаться из-за скользкого дорожного покрытия, то надо тормозить рывками: нажал до упора — отпустил, нажал — отпустил, в этом случае сохраняется управление автотранспортным средством и сокращается тормозной путь. Я сам это испытал, когда у меня был автомобиль семейства Ваз 2106. Когда двигался на нем вечером в дождливую погоду, перед светофором стояли автомобили на запрещающий сигнал светофора, я подъезжал сзади и нажал на тормоз, «шестерка» продолжала движение из-за налета грязи на асфальте, пришлось нажимать несколько раз на тормоз до упора, так сказать, использовать себя вместо АБС. Авто благополучно остановилось.

При управлении автомобилем с АБС требуется до упора нажимать на педаль тормоза, чтобы система анти пробуксовки работала. Не применять способ прерывистого торможения, как на авто без АБС.

Также, иногда горит АБС при пробуксовке колес. Но это не критично. Просто надо несколько раз произвести резкое торможение и лампочка АБС потухнет.

Если, вдруг, после всех проверок (проводов, датчиков, чистоты контактов, венца ступицы, блока управления) по-прежнему горит АБС, то придется проводить компьютерную диагностику в сервисе или, при наличии сканера, своими руками. Возможно тормозная система завоздушена, в этом случае надо правильно прокачать тормоза с АБС.

Загорелся АБС: что делать водителю

Изучив возможные причины, перейдем к тому, что делать, если горит ABS. Как уже было сказано, сначала можно попробовать обнулить ошибки путем снятия клеммы с АКБ.

Если водитель попал в ситуацию, когда загорается АБС в движении, но в данный момент по той или иной причине нет возможности провести компьютерную диагностику,  можно попытаться активировать систему следующим образом:

• разогнать машину на ровной дороге до 40 км/ч;
• убедиться в том, что экстренная остановка не создаст проблем другим водителям;
• резко наддать на педаль тормоза и полностью затормозить;

В ряде случаев бывает так, что после указанных действий лампочка АБС тухнет, то есть антиблокировочная система снова активна. Если это не помогло, значит, дело не в сбоях электроники, есть более серьезные неисправности.

Зачастую, на начальном этапе нужно воспользоваться диагностическим оборудованием, чтобы понять, от какого датчика нет сигнала на блок управления, а также какие ошибки, связанные с АБС, прописаны в памяти ЭБУ.

Как показывает практика, блоки достаточно надежны и зачастую виновником оказывается датчик ABS на каком-то колесе. С учетом того, что на многих авто эти датчики постоянно загрязнены, на них попадают соли и реагенты, датчики АБС в агрессивной среде буквально отгнивают и разрушаются после 3-5 лет активной эксплуатации авто. Решение – чистка датчика АБС, попытки ремонта или  полная замена.

Если же лампочка АБС загорается на некоторое время и гаснет при езде, следует осматривать соединения проводов, сами провода, контакты. Еще добавим, что если после ремонта загорается датчик АБС, часто бывает так, что мастера попросту забывают подключить датчик ABS. Параллельно следует проверять, насколько качественно установлено колесо, так как датчик по этой причине может передавать неверные данные на блок.

Напоследок отметим, что самой серьезной проблемой, по которой горит датчик АБС на панели приборов, является  выход из строя самого модуля ABS.  Возникать может как программный сбой, так и повреждения самого блока управления. В этом случае нужна углубленная специализированная диагностика, ремонт или замена электронного модуля.

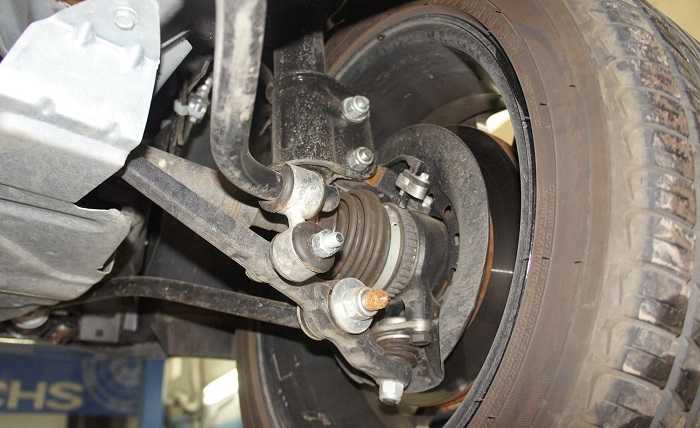

Замена датчика АБС

Для замены датчика антиблокировочной системы на Приоре выполните следующую работу:

• Приподнимите машину. Вывесьте колесо. Идеальное положение – на автоподъемнике. Предварительно снимите минусовую клемму с аккумулятора.
• Колесо, за которым «прячется» неисправный датчик, снимается. Для этого, действуя по кругу, плавно, поочередно отворачивайте все болты и потяните колесо на себя.
• За ступицей Вы увидите крепление ДСК: винт, которым он крепится, отверните при помощи Torx T30.
• Отключите жгут проводов.
• Произведите замену датчика ABS, соберите все в обратном порядке.

Все современные автомобили оснащены датчиками ABS, которые включают вспомогательную систему управления тормозным усилием. Это одна из тонких систем, которая часто выходит из строя на бюджетных машинах. В Европе уже несколько лет производителей обязали оборудовать любые серийные автомобили этой системой безопасности, а изготовители дешевых автомобилей явно экономят на качественном ABS, устанавливая не слишком долговечные и практичные системы. Датчики этой системы установлены на всех четырех колесах, они приводятся в действие, когда происходит резкое торможение с блокировкой колеса. В данном случае система разблокирует колесо, дает ему провернуться и постепенно замедляет ход.

На деле оказывается, что дешевые АБС не только не помогают тормозить эффективнее, но и удлиняют тормозной путь. Есть еще одна серьезная проблем — после нескольких лет эксплуатации, когда автомобиль вышел за пределы гарантийного обслуживания, на многих машинах без причин загорается лампочка ABS. Во-первых, ездить с постоянно горящей на приборной панели лампочкой неудобно, а во-вторых, если четкое впечатление, что в автомобиле что-то не так. Интересно, что далеко не всегда горящая лампочка ABS означает именно проблему с антиблокировочной системой. Могут быть и другие неполадки.

Горит восклицательный знак – что делать?

Мы заметили, что на автомобильных форумах часто появляются новые темы, где водители спрашивают про восклицательные знаки, который выводятся на панель Лада Приора.

Они редко уточняют, в каком месте он горит, и что изображено на значке. В этом разделе мы собрали небольшой F.A.Q.

Ниже перечислены все восклицательные знаки, которые могут загореться на панели приборов автомобиля ВАЗ 2170. Обозначения у этих значков следующее:

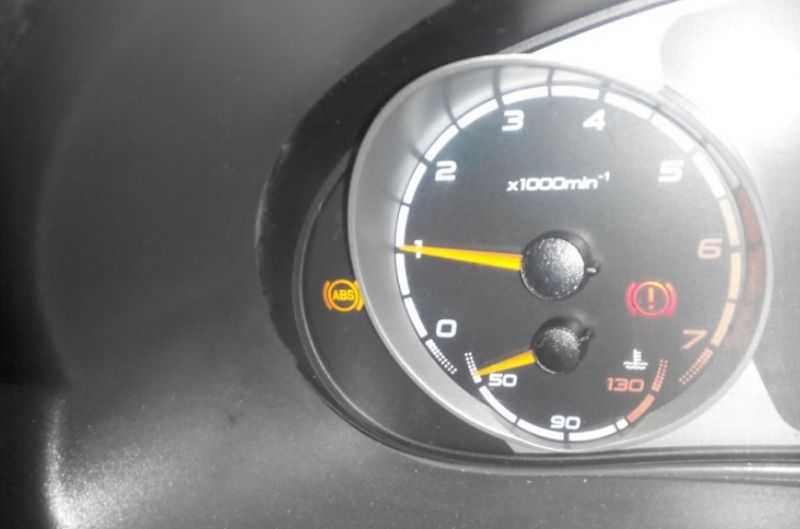

Горит красный восклицательный знак в кругу (снизу). Индикатор указывает, что в тормозной системе автомобиля присутствуют неполадки. Обычно это низкий уровень тормозной жидкости. Долейте ее в бачок и, скорее всего, знак перестанет гореть. Если этого не произошло, то стоит проверить систему на наличие поврежденных компонентов. При зажигании индикатор загорается на 4 секунды, а потом гаснет.

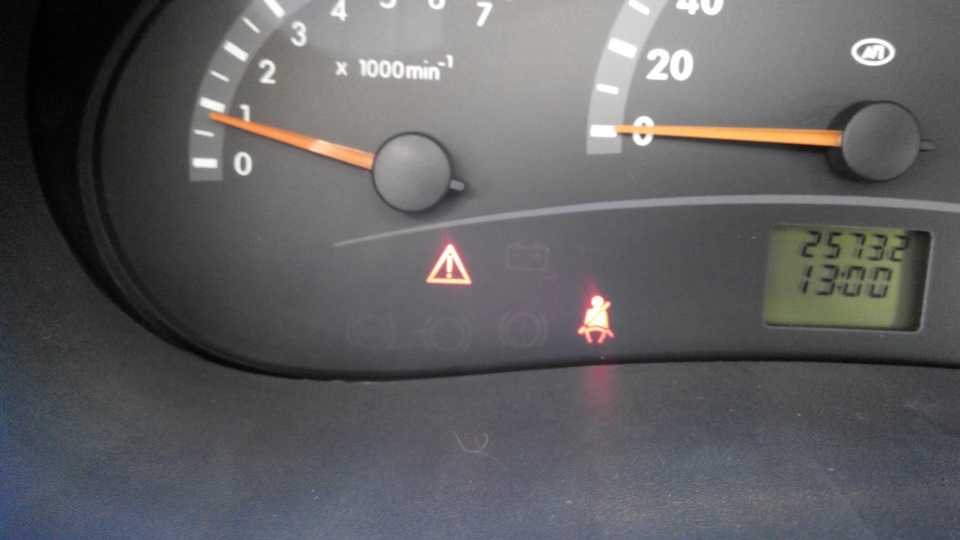

Горит красный восклицательный знак в треугольнике/кругу (сверху). В современных версиях вместо круга используется треугольник. Индикатор сообщает нам о дефектах в работе распределителя тормозных сил

Соблюдайте повышенную осторожность, если лампа горит во время движения.
Восклицательный знак возле иконки руля. При длительном свечении указывает на неисправности в электроусилителе руля (ЭУР) Как и остальные значки, он загорается при зажигании и через несколько секунд гаснет, если система работает исправно.

Новая Лада: Брендирование Лада Ларгус. Эффективная Реклама на Ларгусе. Компания Энигма. Если загорелся красный треугольник во время работы двигателя, то вам следует провести диагностику распределителя тормозных сил

Иногда причиной индикации становятся неисправности в электронике. Отходят клеммы, окисление контактов, дефекты в бортовом компьютере – вот несколько причин произвольного появления значков.

Чтобы не нанести вред одной из систем, сначала проверьте электронную часть. Для этого достаточно демонтировать приборку на Лада Приора и посмотреть, надежно ли клеммы сидят в гнездах.

Если загорелся индикатор тормозной системы, то сначала проверьте уровень жидкости в бачке, а только потом заливайте новый тосол.

Решаем, что делать, если загорелась лампочка ABS

Некоторые автомобилисты нервно вздрагивают при загорании лампочки АБС. Они считают, что в таком случае что-то плохое произошло с тормозной системой в целом. Начинается перелопачивание всего интернета в поисках объяснений сложившейся неприятной ситуации. Почему же загорелась лампочка АБС и что стоит предпринимать в данном случае? Но паника неуместна в таком случае и вряд ли обоснована. Тормозная система автомобиля должна быть в исправном состоянии, окажется нерабочей только антиблокировочная система, что вовсе не так критично. Конечно она выручает в некоторых критичных ситуациях, но это всё поправимо и мы расскажем об этом более детально в нашей статье.

Причины загорания лампочки ABS

Перечислим основные причины, предполагающие постоянно горящую лампочку АБС на приборной панели:

— пропал контакт в подключаемом разъёме;

— утратилась связь с одним из датчиков, возможно, из-за обрыва провода;

— вышел из строя датчик антиблокировочной системы, следует его проверить с последующей заменой;

— венец на ступице пришёл в непригодность;

— неисправный блок управления ABS.

После того как осмотр вами проведён, а причина, на первый взгляд, устранена, проверьте работу антиблокировочной системы. Это сделать очень просто, достаточно разогнать автомобиль до 40 км/ч и резко затормозить. Педаль тормоза завибрирует, а мигающая лампочка потухнет.

Если визуальный осмотр повреждений в цепи датчиков до блока не дал никаких результатов, тогда понадобится компьютерная диагностика для определения конкретного кода ошибки антиблокировочной системы тормозов. На автомобилях с установленным бортовым компьютером эта задача сильно упрощается. Нужно будет только правильно расшифровать показываемый код и определить место возникновения проблемы.

Как самостоятельно проверить неисправности загорания лампочки ABS?

Отметим тот факт, что антиблокировочная система нормально функционирует только в том случае, если лампочка ABS загорается при включении зажигания и тухнет через секунды. Первым делом, если лампочка АБС продолжает гореть, проверьте предохранитель антиблокировочной системы и осмотрите колёсные датчики. Часто случается так, что разъём датчика на ступице окисляется или перетираются провода, а если значок так и горит после замены ступицы или колодок, то первая логическая мысль, приходящая в голову, – не подключен разъём датчика. Если датчик залеплен грязью, то это тоже может способствовать загоранию лампочки.
