Советы. золотые правила настройки зажигания на юпитере: шпаргалка для ижоводов выставить зажигание иж 5

Мотоцикл Иж Юпитер 5 — технические характеристики и фото

Советские мотоциклы сегодня считаются ценным транспортом, ведь тогда выпускали действительно качественную и быструю технику. Одним из таких легенд СССР считается мотоцикл Иж Юпитер 5.

На Ижевском заводе выпускали несколько моделей, среди которых Планета 5 и другие. Но Юпитер 5 запомнился, прежде всего, своей неприхотливостью к дорогам и маневренностью. С небольшими габаритами модель смогла получить низкий расход топлива.

Плюсы

  • мощный двигатель;
  • резкий при старте;
  • запчасти на иж юпитер 5 недорогие и доступные;
  • мягкая подвеска;
  • небольшая стоимость;
  • имеет 2 цилиндра.

Минусы

  • слабая передняя вилка;
  • требует хорошей настройки зажигания;
  • большой расход топлива;
  • сегодня мотоциклы требуют частого ремонта.

Технические характеристики Иж Юпитер 5

Конструкция мотоцикла была создана так, что в итоге Иж мог ездить одинаково удобно как по трассе, так и по неровностям. В отличие от своего брата ИЖ Планета 5, данная модель имела 2 цилиндра, а это большая мощность. Также владелец мотоцикла мог легче завести мотор, что объясняется отсутствием возврата ножки при заведении.

Обзор

Классический транспорт всегда ценился с СССР, и еще 20 лет назад Юпитер 5 был одним из лучших.

Сегодня же, большинство гонщиков ездят на иностранных быстрых мотоциклах, но изредка можно встретить былую легенду 80-90-х годов.

Конкуренцию в те года Юпитеру составлял только его брат Планета 5, но он не мог сравниться с мотоциклом по характеристикам. Главным их отличием была разница в цилиндрах, и соответственно мощности.

Если продолжить сравнивать эти два конкурента, то можно выделить тот факт, что обе модели имели практически одинаковые данные.

Например, у них была одна трубчатая рама, а для лучшего крепления заднего колеса был установлен специальный подрамник.

Вообще вся конструкция Юпитер 5 была достаточно стандартная и простая, к раме крепился мотор, выше стоял топливный бак, а на руль была установлена фара и приборная панель.

Также были установлены 2 выхлопные трубы, которые проходили через весь мотоцикл. Иногда трубы нагревались, и можно было получить ожёг, но производитель установил их ниже подножек, чтобы максимально обезопасить пассажира.

Еще первые модели мотоцикла Иж Юпитер 5 имели простые барабанные тормоза с механическим приводом, но последующие модификации получили дисковый передний тормоз с гидравлическим приводом.

Внешний вид мотоцикла

Когда вышла модель Юпитер 5, ее дизайн был уже известным, ведь он достался от мотоцикла Юпитер 4. Но вскоре в продаже появился Иж Планета 5, и разработчики увидели, что можно позаимствовать несколько элементов дизайна.

Первая модификация имела квадратную форму приборной панели, которая состояла из нескольких индикаторов, замка зажигания и спидометра. Но вскоре ее внешность была переработана, и вместо одной приборной доски появилось две. На первой части разместили контрольные лампы, а на второй части решили поставить спидометр.

Дизайн топливного бака также был немного переработан, ведь на коленях появились резиновые накладки, а сама форма бака стала немного другой. Соответственно в новых модификациях мото иж юпитер 5 получил другое, более длинное сиденье, которое заканчивалось на стоп-сигнале. Такое нововведение для сих пор считается стильным и современным.

Будучи «рабочей лошадкой» мотоцикл имел достаточно спортивный вид и отличную максимальную скорость. При мощности в 25 л.с. мотоцикл мог разогнать до 120 км/час.

Это вполне стандартный показатель, ведь другой представитель Днепр мог выдать максималку в 110 км/час. В сильный мороз до 30 градусов агрегат заводился на отлично, его не скажешь про нынешние новинки.

К сожалению, многие владельцы жалуются на частые поломки двигателя, что обусловлено долгим сроком их жизни.

Цена

Сегодня мотоцикл данной модели найти не так сложно, в советское время его покупали в больших количествах, поэтому сегодня нужно лишь узнать, сколько стоит Иж Юпитер 5. Разумеется, цена зависит от состояния, ведь за такой долгий период многие детали могли придти в неисправность.

Еще во время выпуска мотоцикла Иж Юпитер 5 его цена была достаточно большой — 1 050 рублей. Но покупателей это не останавливало, они хотели комфортный и быстрый мотоцикл, который тогда был лучшим. Но все равно по сравнению с другими мотоциклами эта модель имела относительно небольшую цену. Например, тогда новые мотоциклы урал имели цену в 1 870 рублей.

Если вы захотите купить сегодня легенду СССР, будьте готовы выложить за новый мотоцикл 55 000 рублей. Да, они до сих пор уверенно производятся. Если же эта цена слишком большая для вас, купите б/у модель — ее цена колеблется от 5 до 40 тыс. рублей.

Генератор

Сердцем является генератор (иногда его называют магнето, но на Иж Планета они никогда не использовались). Три обмотки вырабатывают переменный ток. Для возбуждения используется вместо постоянного магнита дополнительная катушка. Поэтому невозможно завести мотоцикл с «раскачки» при полностью посаженном или отсутствующем аккумуляторе. Возможные поломки в данном узле:

  1. Проверяется замером их сопротивления токоведущих жил и изоляции. При повреждении генератора он будет ощутимо греться.
  2. — на выходе напряжение будет значительно отличаться от номинального уровня или отсутствовать.
  3. Хотя электро-схема включает защиту от короткого замыкания, случается, что автоматика не срабатывает и чаще всего выгорает выходной транзистор.

Замок зажигания Восход – центральный переключатель

В качестве центрального программного переключателя, обеспечивающего необходимую коммутацию осветительной аппаратуры на мотоцикле, применен переключатель 124005490201. Переключатель имеет три рабочих положения >, >, > в соответствии со следующими режимами работы:

  • в положении > – цепь датчика генератора замкнута на массу, что обеспечивает остановку двигателя.
  • в положении > (езда днем) – включается цепь зажигания, работает цепь указателей поворотов (при включенном переключателе указателей поворотов) и цепь сигнала торможения (при нажатии на педаль тормоза);
  • в положении > (езда ночью) включаются две цепи:
  • а) цепь ламп подсветки спидометра, освещения номерного знака и городской езды (через дроссель, служащий устройством, дополняющим параметрическое регулирование генератора);
  • б) цепь лампы головного света А6-32+32 (через переключатель света на руле).

Уход за центральным переключателем сводится к периодической проверке надежности крепления переключателя в фаре и очищению подвижных и неподвижных контактов от пыли и грязи путем промывки их в бензине.

Руководство по установке, настройке и регулировке электронного зажигаия на ИЖ Планета 5

Инструкция по установке и настройке

В мотоциклах ИЖ Планета, будь то версия 3, 4 или 5 установка зажигания в соответствии со схемой должна осуществляться при помощи прибора, который шел в комплекте с мото. Но поскольку найти это приспособление сегодня не так легко, будем обходиться подручными средствами. Бесконтактное зажигание настраивается путем регулировки и выставления зазора контактов трамблера. Не менее важный нюанс — это правильное выставление момента искрообразования.

Если ваш ИЖ Планета 3 оборудован одноцилиндровым ДВС с генераторным устройством Г-36 М, то в данном случае процедура установки зазора осуществляется путем поворота эксцентрика, отмеченного на схеме цифрой 1. При этом болт 2 по схеме должен быть ослаблен, а сам эксцентрик проворачивается или в правую, или в левую сторону.

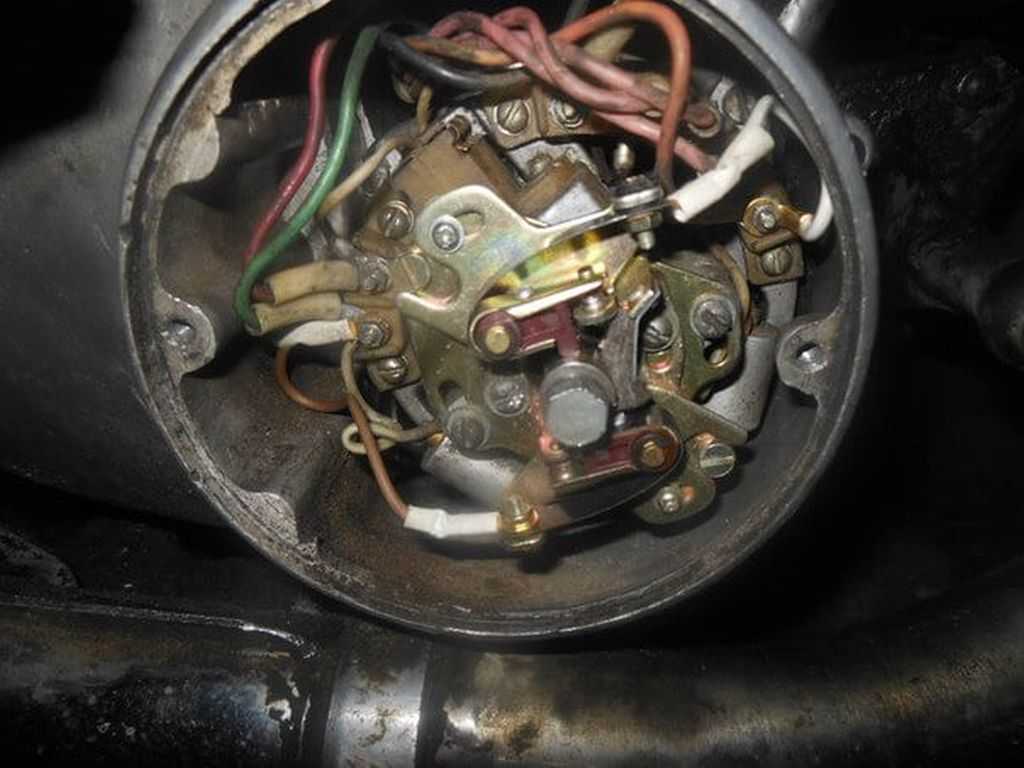

Перед тем, как выставить БСЗ на продуктах завода ИЖМАШ, коленвал необходимо повернуть. Проворачивается он до того момента, пока не произойдет момент наибольшего расхождения контактов. Именно в этом положении осуществляется настройка зажигания ИЖ Планета 5 — вам необходимо добиться того, чтобы максимальный зазор на контактах составлял в районе 0.35-0.45 мм.

В частности, выставление зазоров между контактами прерывательного устройства должна выполняться в таком порядке:

  1. В первую очередь производится поворот коленвалаа кик-стартером.
  2. Один из прерывательных элементов устанавливается в положение размыкания контактов. При этом болт, отмеченный на схеме номером 4, необходимо ослабить.
  3. Далее, используя эксцентрик под номером 3, производится выставление зазора, этот показатель должен составлять от 0.4 до 0.6 мм. После этого такие же действия осуществляются со второй парой контактов.

Следует отметить, что вся процедура должна осуществляться при открученных свечах. Когда вы поставите щуп в соответствующее отверстие под свечку в правом цилиндре, необходимо повернуть кик-стартером коленвал. Вам нужно найти верхнюю мертвую точку и найдя ее, на щупе следует сделать несколько отметок — одна из меток ставится на уровне отверстия, а другая должна быть расположена чуть выше — примерно на 2-3 мм.

В данном положении будет производиться начало размыкания элементов прерывательного узла, который стоит на нижней поверхности. Следует отметить, что процедура установки размыкания контактов осуществляется путем поворачивания основания, но для этого необходимо ослабить болты по номерами 2 и 7. И когда вы сможете правильно произвести настройку, эти винты необходимо будет затянуть.

После того, как момент на правом цилиндре был выставлен, аналогичным образом производится эта же процедура только на левом цилиндре. В целом ситуация аналогичная, только в данном случае поворачивается не нижнее, а верхнее основание, и при этом следует ослабить болты 1 и 7.

В данном положении будет производиться начало размыкания элементов прерывательного узла, который стоит на нижней поверхности. Следует отметить, что процедура установки размыкания контактов осуществляется путем поворачивания основания, но для этого необходимо ослабить болты по номерами 2 и 7. И когда вы сможете правильно произвести настройку, эти винты необходимо будет затянуть.

Необходимые детали

Чтобы система зажигания работала правильно, потребуется ряд вспомогательных деталей. Они перечислены ниже:

  • Коммутатор для БСЗ машины марки ВАЗ. Не стоит выбирать исключительно из низкого ценового сегмента. Множество положительных отзывов имеет коммутатор Астро;
  • Датчик Холла. Оптимальный вариант на юпитер 5 — аналогичный производитель ВАЗ. Приобретая его в фирменной упаковке, вы защищаете себя от подделок;
  • Бобина зажигания с двумя выводами. Следует выбирать между двигателем газели номер 406 или Окой с электронной системой зажигания;
  • Пара броне-проводов из силикона с колпачками из резины;
  • Модулятор — это пластинка , имеющая форму бабочки, изготавливаемая из железа.

Руководство по настройке БСЗ на мото

Чтобы произвести настройку системы на мотоцикле, желательно использовать устройства со шкалой до 15 вольт и внутренним сопротивлением до 0 кОм. Благодаря электронному прибору регулировка узла не займет много времени и сил. Клеммы от устройства необходимо подключить к датчику Холла. Более подробно процедура настройки контактного зажигания без использования вспомогательных приборов приведена на видео ниже (автор ролика — канал Хана Рулю).

Итак, для правильной настройки поместить поршень цилиндра в положение, обеспечивающее наиболее оптимальное образование искры. Цилиндр может использоваться любой. Затем активируется зажигание, при этом модуляторное устройство нужно повернуть в сторону движения ротора коленвалом. Поворачивание осуществляется до того момента, пока на экране вольтметра не будут видны изменения. В тот момент, когда вы сможете словить искру, положение шторок изменять не следует. Что касается модуляторного устройства, то его необходимо надежно закрепить на валу генератора, для этого применяется крепежный винт.

Во время настройки следует в любом случае замкнуть высоковольтники на корпусе двигателя. Это делается для того, чтобы при использовании КЗ система не перегрузилась, что в конечном итоге может привести к выходу из строя БСЗ. Помимо этого, работу мотора нельзя останавливать при демонтаже свечных колпачков.

После того, как регулировка будет сделана, работоспособность системы необходимо проверить. Если вы расположите проверяемый кабель примерно в 7-8 мм от силового агрегата, после чего попытаетесь завести мотор, должна проскочить искра. Как видите, в целом процедура настройки узла не особо сложная, но она требует внимательности и правильного подхода, так что приведенные выше рекомендации все же стоит учитывать. Кроме того, не нужно забывать и о технике безопасности, поскольку неправильные действия могут привести к замыканию проводки и выходу из строя узла в целом.

Как правильно настроить зажигание Иж Планета 5

Осуществлять и регулировать зажигание Иж Планета предпочтительнее всего, используя специальный инструмент, который в свое время входил в заводской комплект каждой отдельной модели. Но если у вас нет такого инструмента, можно воспользоваться обычным штангенциркулем.

Итак, чтобы настроить систему запуска на Иж Планета 5, вам понадобятся следующие инструменты:

  • пробник, или лампочка, работающая от 12-ти вольт с наличием двух проводов;
  • глубиномер (штангенциркуль);
  • специальные щупы, для чтобы точно измерить зазоры.

Чтобы грамотно установить зажигание Иж Планета, сначала необходимо снять крышку с генератора. Как вариант, для удобства можно также открутить правую крышку на картере.

Далее для регулировки зажигания Планета 5 следует поочередно выполнить такие действия:

  • повернуть по ходу часовой стрелки коленвал до того момента, когда прерыватель будет максимально размыкаться;
  • немного раскрутить болт, одновременно поворачивая эксцентрик;
  • поставить необходимые зазоры (0,4 — 0,6 мм);
  • снова закрутить болт;
  • снова поворачивая коленвал по ходу часовой стрелки, поставить поршень на отметку ВМТ;
  • поворачивая коленвал в обратную сторону, поставить поршень на расстоянии 3 — 3,5 мм до отметки ВМТ;
  • ослабить болты;
  • установить начало размыкания контактов;
  • снова закрутить болты и включить зажигание Планеты 5.

Чтобы определить момент начала размыкания, воспользуйтесь вашей лампочкой. Чтобы это осуществить, нужно подключить лампочку с помощью одного провода к массе, а другой провод подвести к клемме. Затем необходимо включить зажигание Планеты 5. Запуск двигателя должен произойти, когда контакты разомкнутся: об этом будет свидетельствовать загоревшаяся лампочка.

Немного раскрутив болты, чтобы выставить зажигание на Планете, нужно повернуть их до конца (опять же по часовой стрелке). При этом лампочка перестанет светится. Затем медленно снова поверните контакты уже в обратную сторону, пока лампочка снова не засветится. В это время должна появиться искра. Так можно отрегулировать зажигание Иж Планета.

Если ваш мотоцикл оснащен бесконтактной системой запуска двигателя, то устанавливать зазоры нет необходимости, поскольку момент образования искры можно определить посредством использования специального тестера. В этом случае, для установки зажигания на Иж Планета 5, вам понадобится:

  • правильно установить прибор, чтобы измерить напряжение (до 20 вольт);
  • подключить аппарат на 2-й и 3-й контакт Датчика Холла.

Сбор и установка системы

Контакты в прерывателе, конденсатор, бобины зажигания и броне-провода, являющиеся деталью прежнего устройства зажигания, наверняка устраняются. Коммутатор следует внедрить бардачок справа, а катушку зажигания прямо под бак. На катушке не предусмотрено зазоров для крепления, значит, её можно прикрепить с помощью массивного слоя клейкой ленты. Штатный болт также упраздняется с другими деталями.

На место болта следует установить шпильку заданного размера и надеть шайбу. Затем, ротор закручивается гайкой, находящейся на её конце. Датчик холла прикрепляется к статору с помощью любых средств. Основное правило при его установки — выставить оптимальное расстояние сечения модулятора и соотношение радиуса и линии симметрии.

Когда датчик холла удастся закрепить, накладываем модулятор. Он должен попадать в проделанное отверстие в датчике. В большинстве ситуаций наблюдается несоответствие размеров, поэтому необходимо подложить шайбы на шпильку. Если удалось соблюсти необходимый зазор, то рекомендуется поставить гравер и затянуть модулятор сторонней гайкой.

Инструкция по установке и настройке

В мотоциклах ИЖ Планета, будь то версия 3, 4 или 5 установка зажигания в соответствии со схемой должна осуществляться при помощи прибора, который шел в комплекте с мото. Но поскольку найти это приспособление сегодня не так легко, будем обходиться подручными средствами. Бесконтактное зажигание настраивается путем регулировки и выставления зазора контактов трамблера. Не менее важный нюанс — это правильное выставление момента искрообразования.

Схема и обозначение деталей трамблера ИЖ

Если ваш ИЖ Планета 3 оборудован одноцилиндровым ДВС с генераторным устройством Г-36 М, то в данном случае процедура установки зазора осуществляется путем поворота эксцентрика, отмеченного на схеме цифрой 1. При этом болт 2 по схеме должен быть ослаблен, а сам эксцентрик проворачивается или в правую, или в левую сторону. Перед тем, как выставить БСЗ на продуктах завода ИЖМАШ, коленвал необходимо повернуть. Проворачивается он до того момента, пока не произойдет момент наибольшего расхождения контактов. Именно в этом положении осуществляется настройка зажигания ИЖ Планета 5 — вам необходимо добиться того, чтобы максимальный зазор на контактах составлял в районе 0.35-0.45 мм.

По мнению специалистов, система зажигания должна настраиваться при демонтированной головке цилиндра. При этом сам поршень должен располагаться в положении, когда он не доходит до мертвой точки, чтобы узнать, какой зазор в данном случае должен быть, нужно воспользоваться книжкой по эксплуатации. К примеру, в версиях 3 этот параметр должен составлять 3.5-4 мм, в Планетах 4 — от 3 до 3.5 мм, а в версиях Спорт — от 3.5 до 3.8 мм. Именно в таком положении будет появляться искра. Процедура регулировки в данном случае выполняется путем поворота прерывательного узла, при этом болты, отмеченные на схеме номером 10, должны быть ослаблены.

Схема узла для ИЖ

Регулировка зажигания, в частности, выставление зазоров между контактами прерывательного устройства должна выполняться в таком порядке:

  1. В первую очередь производится поворот коленвалаа кик-стартером.
  2. Один из прерывательных элементов устанавливается в положение размыкания контактов. При этом болт, отмеченный на схеме номером 4, необходимо ослабить.
  3. Далее, используя эксцентрик под номером 3, производится выставление зазора, этот показатель должен составлять от 0.4 до 0.6 мм. После этого такие же действия осуществляются со второй парой контактов.

Следует отметить, что вся процедура должна осуществляться при открученных свечах. Когда вы поставите щуп в соответствующее отверстие под свечку в правом цилиндре, необходимо повернуть кик-стартером коленвал. Вам нужно найти верхнюю мертвую точку и найдя ее, на щупе следует сделать несколько отметок — одна из меток ставится на уровне отверстия, а другая должна быть расположена чуть выше — примерно на 2-3 мм. После этого коленвал необходимо продолжить проворачивать, это делается до того момента, пока верхняя отметка не попадет в положение, в котором была выставлена первая риска в верхней мертвой точке (автор видео — Гараж в СССР).

В данном положении будет производиться начало размыкания элементов прерывательного узла, который стоит на нижней поверхности. Следует отметить, что процедура установки размыкания контактов осуществляется путем поворачивания основания, но для этого необходимо ослабить болты по номерами 2 и 7. И когда вы сможете правильно произвести настройку, эти винты необходимо будет затянуть. Что касается непосредственно определения момента разрыва, то его можно выявить благодаря лампочке, которую заранее необходимо подключить к массе кузова и клемме трамблера.

После того, как момент на правом цилиндре был выставлен, аналогичным образом производится эта же процедура только на левом цилиндре. В целом ситуация аналогичная, только в данном случае поворачивается не нижнее, а верхнее основание, и при этом следует ослабить болты 1 и 7.

Техническое обслуживание

Самостоятельно владелец может выполнять некоторые процедуры технического обслуживания:

  • проверять генератор мотоцикла, если в аккумуляторе теряется заряд;
  • выставлять зазор между контактами прерывателя;
  • регулировать качество звукового сигнала.

Потребность в осмотре и корректировке работы проводки возникает, если:

  • мотоцикл двигется под дождем длительное время, так как это вызывает окисление контактов;
  • мотоциклист ездит по местности, на которой много растительности, повреждающей проводку;
  • водитель катается в зимнее время по снегу, который может налипнуть на детали электропроводки и повредить их.

Самостоятельная проверка генератора мотоцикла Планета 5 при потере заряда

Причиной потери заряда в аккумуляторе ИЖ Планета 5 чаще всего является поломка генератора.

Для проверки своими руками необходимы:

  • прибор мультиметр;
  • прямая отвертка.

Пошаговая инструкция

Необходимо следовать следующим этапам:

  1. Отключить провода от аккумулятора и демонтировать крышку генератора.
  2. Отсоединить 5 верхних проводов от генератора, открутив перед этим их крепления. Для того чтобы не перепутать провода при сборке, стоит их пометить.
  3. Измерить сопротивление обмоток, используя мультиметр в режиме омметра. Для этого нужно прикоснуться одним щупом к корпусу, а другой следует подключать по очереди к 3 проводам обмотки. Должны отсутствовать короткие замыкания, о чем будет свидетельствовать надпись на экране мультиметра.
  4. Протестировать сопротивление между контактами статора: необходимо по очереди прикасаться к ним щупами мультиметра. Значение на экране должно быть 8 Ом.

Наличие короткого замыкания на 3-м этапе или несоответствие показателей на 4-м будут свидетельствовать о проблемах с генератором.

Фотогалерея: этапы проверки генератора ИЖ Планета 5 при потере заряда в картинках

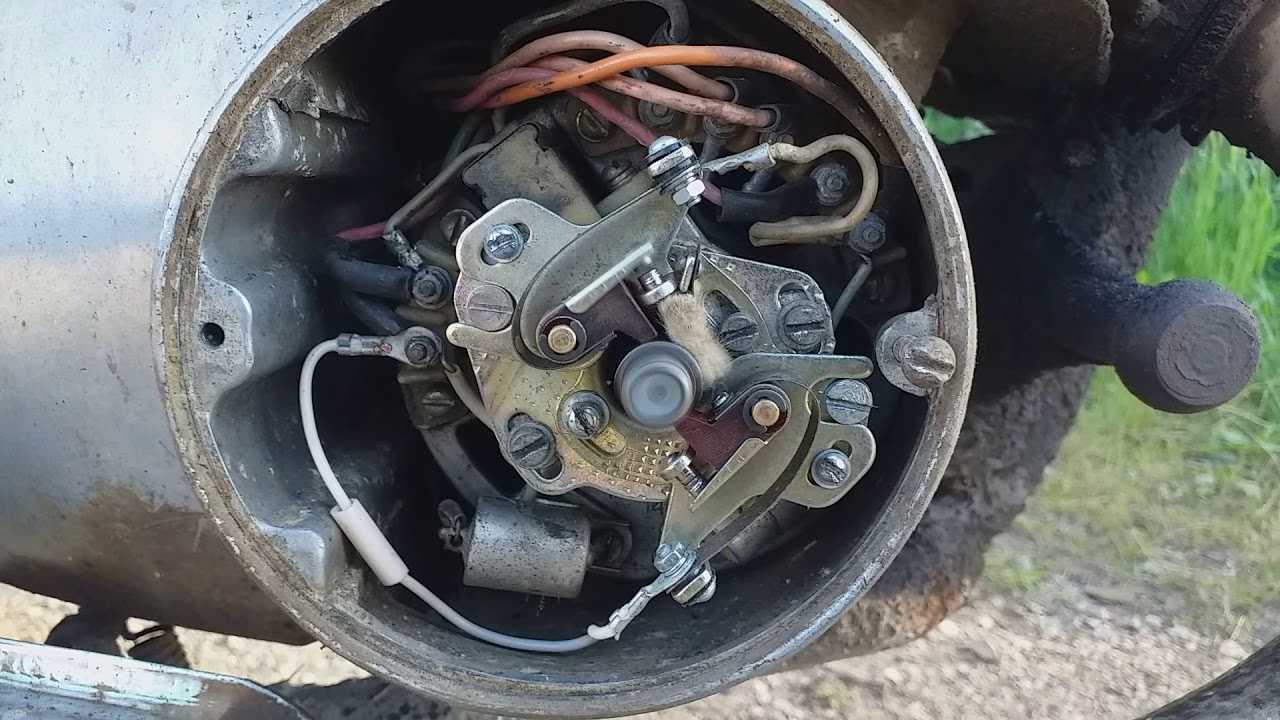

Как правильно выставить зазор между контактами прерывателя?

Для того чтобы выставить зазор между контактами прерывателя, понадобится:

  • прямая отвертка;
  • гаечный ключ на 10;
  • ключ для свечей;
  • щуп толщиной 0,4 мм (+/– 0,05 мм).

Далее необходимо последовательно выполнить этапы:

  1. Мотоцикл установить на подставку, коробку перевести в нейтраль.
  2. Снять правую крышку картера и выкрутить свечу зажигания.
  3. Ключом на 10 ухватиться за болт крепления ротора генератора и повернуть коленчатый вал в положение, при котором контакты максимально отдалены.
  4. Ослабить винт прикрепления контакта.
  5. Поместить щуп между контактами и регулировать затяжку эксцентрикового винта до положения, при котором щуп проходит контакты с незначительным сопротивлением.
  6. Затянуть винт прикрепления контакта.

Фотогалерея: регулировка зазора между контактами прерывателя

Устранение неисправности звукового сигнала и улучшение качества сигнала

Низкое качество звукового сигнала в основном вызвано неправильной регулировкой.

Из инструментов для наладки понадобятся:

  • гаечный ключ на 7;
  • простая отвертка.

Пошаговая инструкция

Для регулировки необходимо выполнить следующее:

  1. Ослабить контргайку гаечным ключом.
  2. Включить зажигание.
  3. Нажать на кнопку включения звукового сигнала.
  4. Настраивать звук путем вращения регулировочного винта.
  5. При достижении необходимого результата затянуть контргайку.

Электросхемы систем зажигания мотоцикла ИЖ юпитер 5

1 — лампа стояночного света — А 12-4; 2 — лампа дальнего — ближнего света фары — А 12-45:40; 3 — контрольная лампа работы генератора — А 12-1; 4, 5 — лампы подсветки шкалы спидометра — АМН 12-3; 6, 16, 17, 20, 23, 30 — лампы фонарей-указателей поворота мотоцикла и бокового прицепа; 7 — комбинированный переключатель (правый переключатель); 8 — выключатель «стоп-сигнала» тормоза переднего колеса; 9 — прерыватель; 10 — свеча зажигания; 11 — катушка зажигания; 12 — генератор; 13 — выпрямитель-регулятор напряжения БПВ14-10; 14 — выключатель «стоп-сигнала» тормоза колеса; 15, 19 — лампы габарита бокового прицепа — А 12-5; 18 — лампа стоп-сигнала бокового прицепа — А 12-21-3; 21 — лампа стоп-сигнала мотоцикла — А 12- 21-3; 22 — лампа заднего габаритного фонаря мотоцикла — А 12-5; 24 — аккумуляторная батарея; 25 — предохранитель; 26 — включатель лампы «нейтрали»; 27 — выключатель зажигания; 28 — звуковой сигнал; 29 — переключатель сигнализации (левый переключатель); 31 — прерыватель указателей поворота; 32 — контрольная лампа дальнего света фары — А 12-1; 32 — контрольная лампа «нейтраль» — А 12-1; 33 — контрольная лампа фонарей-указателей поворота — АМН 12-3; Условные обозначения на блоке БПВ14-10 (поз. 12,13): XI — «-» обмотки возбуждения; Х2 — «-» аккумуляторной батареи («масса»); ХЗ — «+» вывод на контрольную лампу; Х4, Х5, Х7 — фазы статорной обмотки генератора; Х8 — «+» аккумуляторной батареи.

Особенности электрооборудования

Несмотря на унификацию деталей с другими моделями, схема проводки ИЖ Ю5 выбрана для батарейного использования.

Речь идет о контактной системе зажигания, которая при «севшем» аккумуляторе сразу создает проблемы владельцу:

  1. Запуск двигателя затруднен;
  2. Двигатель работает с перебоями;
  3. Движение на малой скорости еще больше разряжает АКБ.

Поэтому, многие владельцы предпочитают модернизировать своими руками систему зажигания на более прогрессивную – бесконтактную электронного типа. Также следует отметить, что ремонт проводки ИЖ Юпитер 5 при возникновении желания подобной модернизации не потребуется (см. также статью о схеме проводки ИЖ Планета 5).

Переход на бесконтактную систему зажигания

Владельцами ИЖ Юпитер 5 за годы эксплуатации разработана не одна инструкция по переделке электрической сети. И практически все они базируются на элементах от других отечественных мотоциклов (см. также особенности схемы проводки мотоцикла Урал).

Но есть и более прогрессивный способ, при котором:

  1. Генератор и проводка на ИЖ Юпитер 5 остаются;
  2. В электросхему вносятся небольшие переделки;
  3. Аккумуляторная батарея остается для обслуживания вспомогательных систем.

Модернизация системы зажигания

Речь идет о модернизации системы зажигания с комбинированным применением элементов от автомобиля ВАЗ-2108 и мотоцикла Планета 5.

При этом принципиальная схема проводки на ИЖ Юпитер 5 сохраняется:

  1. Устанавливаются два датчика Холла;
  2. К ним подключаются два электронных коммутатора (п.1 и 2 – с ВАЗ). Каждая пара датчик-коммутатор обсуживает 1 цилиндр;
  3. Две катушки зажигания от мотоцикла семейства ИЖ.

На представленной выше схеме цифрами обозначены:

  1. Свечи зажигания;
  2. Катушки Планета 5;
  3. Коммутаторы с «восьмерки»;
  4. Датчики Холла с «восьмерки»;
  5. Замок зажигания;
  6. Аккумуляторная батарея.

Доработка генератора

Данная технология перехода на бесконтактную систему зажигания интересна тем, что владельцу мотоцикла нет необходимости покупать новый генератор, предназначенный для работы в системе электронного зажигания. Соответственно, что и цена переделки будет минимальной.

Достаточно:

  1. Изготовить модулятор, который будет прерывать цепь;
  2. И установить его на генератор (на вал ротора).

В качестве такого модулятора-прерывателя может послужить пластина из металла, с просверленным в ней отверстием под крепежный болт.

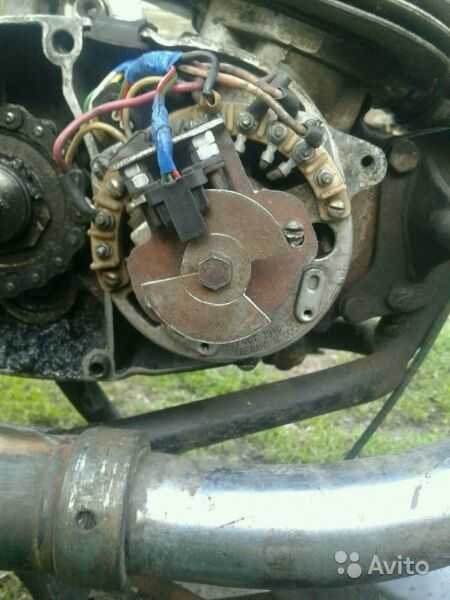

Фото единственного элемента, который предстоит сделать самому

Порядок установки модулятора следующий:

  1. Пластина-модулятор (на схеме внизу под №2) устанавливается под крепежный болт;
  2. Несильно притягивается ним;
  3. Вращением коленвала устанавливаем поршень в ВМТ;
  4. Выставляем угол опережения зажигания;
  5. Затягиваем крепежным болтом пластину.

Электропроводка ИЖ Юпитер 5 при переделке генератора остается без изменений

В каких случаях необходима настройка зажигания?

За время эксплуатации транспортного средства владелец сталкивается с множеством проблем. Самая серьезная поломка связана с двигателем. Для того, чтобы тратить значительные средства на капитальный ремонт, необходимо следить за техническим состоянием мотоцикла и осуществлять профилактические работы, в том числе регулировать клапана и СЗ (автор видео — Хана Рулю).

https://youtube.com/watch?v=neRzLCfuJv0

Если не следить за СЗ, то двигатель мотоцикла может не раскрывать до конца своего потенциала, не будет работать в полную мощность. Это можно привести к сокращению срока его службы. Настойка зажигания необходима, если двигатель плохо работает, стреляет глушитель или карбюратор. Правда, прежде чем настраивать СЗ, следует убедиться, что причина неисправностей в нем.

Бывает, отпускается болт маховика, которым соединяются две половинки коленвала, начинает люфтить и плохо работает. Даже иногда обрезает шпонку.

Настройка СЗ может понадобиться после ремонта замка 5. Сама установка и подключение выполняются согласно схеме.

Схема СЗ мотоцикла ИЖ

Настройка подходящих параметров

Настройка бсз на иж юпитер 5 также требует особого внимания. Включается зажигание с подключенным тахометром. После тридцати секунд на панели устройства должны появиться показатели 3000, 4000, 5000 оборотов в минуту. Если они имеются, то коммутатор работает правильно.

В остальных случаях следует обратить внимание на ранее заземленные свечи. Вставляем отвертку в разъем холла, после чего вытаскиваем. Искра должна появиться на свечах

Если не удалось вызвать искру вышеописанными действиями, то причина некорректной работы в неправильности соединений

Искра должна появиться на свечах. Если не удалось вызвать искру вышеописанными действиями, то причина некорректной работы в неправильности соединений.

Настройка выглядит следующим образом. Выкручивается индикатор часовой формы и подгоняется поршень цилиндра. Подключив вольтметр ко второму и третьему разъему, необходимо начать вращать ось модулятора. После того, как скачок от 7 до 0,1 вольта будет обнаружен, модулятор необходимо закрепить с помощью гайки. Обычно выставляют необходимый угол опережения.

Пробный запуск должен увенчаться успехом, если компоненты установлены своими руками в соответствии с инструкциями. Теперь можно использовать БСЗ.

Основная «болячка» двигателя мотоцикла Иж Юпитер – это штатная контактная система зажигания. Любой владелец Юпитера рано или поздно сталкивается с проблемой отказа работы одного из цилиндров из-за изменения зазора в контактах или выхода из строя конденсатора. Регулировка помогает, но, как правило, не надолго. Кардинально решается эта проблема – установкой бесконтактной системы зажигания на мотоцикл.

Одноканальное БСЗ.

Наверняка есть много вариантов исполнения БСЗ, мы все их рассматривать не станем. Остановимся на самом простом, и наверняка самом распространенном в нашей стране варианте. Мотоциклетного рынка или мотомагазина, где можно купить заводское БСЗ, поблизости нет, токаря со станком рядом тоже нет. Исходить будем из этого.

Минимальный набор для установки

Но без минимального набора нам не обойтись, поэтому прежде чем начинать работу необходимо запастись следующими комплектующими, которые продаются в любом автомагазине или авторынке в нашей стране:

1. Коммутатор от ВАЗ 2108

2. Датчик Холла от ВАЗ 2108

3. Комплект проводов для БСЗ от ВАЗ 2107 (с трамблера (датчика Холла) на коммутатор)

4. Катушка зажигания двухвыводная (от автомобиля Ока или Газель с двигателем ЗМЗ 406)

5. Два автомобильных силиконовых высоковольтных провода необходимой длины с колпачками для свечей (можно купить комплект для ВАЗ и взять оттуда, можно просто найти б/у провода, предварительно убедившись в их работоспособности)

Далее, кроме комплектующих, нам понадобится небольшой ровный кусок листовой стали толщиной 1-1,2 мм, для изготовления модулятора и пластины под датчик Холла. Сразу предупреждаю, что нержавеющая сталь или цветные металлы для изготовления модулятора не подходят, так как они не являются магнитными материалами. Для изготовления пластины под датчик Холла можно использовать любой материал достаточной прочности.

Из инструмента могут понадобиться дрель со сверлами, напильники, зубило, молоток ну и другой инструмент, который, как правило, есть в любом гараже.

Процесс переделки

Демонтируем старую систему зажигания. Снимаем с мотоцикла пластину с контактами, конденсаторы, катушки зажигания с высоковольтными проводами. Коммутатор устанавливаем в правом бардачке.

Катушку зажигания крепим к раме под баком. Разъем проводки подключаем к коммутатору, подсоединяем черный массовый провод из разъема на массу. Провод с клеммы №1 разъема коммутатора подключаем к одной из клемм катушки. Вторую клемму катушки подключаем к старой проводке, к проводу на который подается «+12В» при включении зажигания. В старой проводке этот провод соединял обе катушки зажигания. От него же тянем дополнительный провод «+12В» на коммутатор, который подсоединяем к 4-му проводу в разъеме. Все тщательно изолируем. Провод с разъемом к датчику Холла заводим в полость генератора.

Можно проверить работоспособность системы. Подсоединяем датчик Холла к своему разъему, подсоединяем высоковольтные провода на катушку и на свечи зажигания. Обеспечиваем надежную массу свечам. Включаем зажигание и проводим металлическим предметом (можно плоской отверткой) через щель датчика Холла. На свечах должна проскочить искра. Схема работоспособна. (Если искры нет, то что-то подключено неправильно и необходимо все заново проверить.) Теперь осталось подать искру в нужное время в цилиндры, для этого:

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
M-polo
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
