Генератор УАЗ
Установка генератора 90 Амп УАЗ 469
После первого же использования лебёдки родной (СССРовский) генератор на 40А перестал заряжать АКБ. В гараже был найден генератор на 90 А от бычка. Крепление такое же как на Уазе. Этот генератор пролежал 5 лет, и не известно, в каком он состоянии. Не поставишь — не узнаешь. Был куплен регулятор напряжения (далее РН) от Волги (13 3702). Чтобы новый генератор правильно встал на своё место, нужно на него установить шкив со старого гены. Снять шкив с советского генератора вручную и с помощью отвертки не удалось.
Купил съемник для подшипников и шкив снят.
Далее нарезаем провода, крепим клеммы, подсоединяем к РН.
Теперь, устанавливаем и подключаем новый генератор.
Так зачем я переделывал проводку для генератора, а не подключил к новому всё как было раньше?
Дело в том, что мой старый генератор схематично выглядел так:
Новый от бычка на 90 А выглядит немного иначе:
Генератор на 90 А от Бычка
Т.к. у нас получается разные выводы щеточного узла, то и схемы подключения будут немного отличаться.
Я пользовался вот такой схемой для подключения:
Схема для подключения генератора с двухконтактным выводом от щеток
Результат: напряжение, как и положено, — 14 В. Но, при включении фар падает до 13 В. Грешу на то, что: 1. Генератор Б/У. 2. Шкив я оставил от старого генератора, а он немного меньше в диаметре, это тоже влияет на напряжение в зависимости от оборотов. 3. Холостые обороты Уаза маленькие по сравнению с другими авто. 4. По мнению бывалых, такая проблема (падение напруги) наблюдается почти на всех советских машинах, поэтому многие ставят ходовые огни и днём ездят без ближнего. Думаю, тоже так сделать.
Перенос генератора на верх УАЗ-469 (417 Двигатель) УАЗ 3151
— Генератор 90А БАТЭ — 1 шт. 4300р. — Ремень генератора Клиновой 1225/10 200р.
Старый генератор перестал держать заряд, и я решил его отремонтировать и возить как запасной, а себе купить более мощнее на 90А и поднять сразу же повыше от уровня будущей воды, чтобы прожил он у меня чуточку дольше, чем тот который постоянно плавает в воде, да и зарядка чтобы была, когда в воде по колесо стоишь… Нашел уголок у друга, купил ремень 1225/10, купил генератор БАТЭ на 90А и вперед! Сначала снял старый генератор, проблем не стояло передо мной, разве, что немного мешалась новая волговская бочка для шноркеля. Отметил и просверлил на уголке и примерил его к двигателю, вроде все идет по плану, потом просверлил еще два отверстия на другой стороне уголка для крепления гены и собираем все в кучу и ставим на место. Думал, все получилось, но после накидывания ремня генератора, мы видим, как ремень проходит под термостатом, и он нам мешается. Пробуем на уголке пересверлить отверстия ниже на 1 см. и ничего это нам не дает — все равно задевает чуть-чуть. Потом мой товарищ сказал, это все ерунда и надо сделать нормально — выкидывай этот уголок! Взял кусок картона и ножницы и начал делать лекало для будущей детали, что-то там помял, погнул, и вот оно — произведение искусств. Обводим ее на металл, и я с болгаркой в руках приступаю к вырисовыванию из грубого и некрасивого куска металла к качественной и обработанной, чуть было не заводской, детали, хоть штамп ставь и на продажу! В качестве тюнинга добавил бы вырез сверху и конечно же покрасил бы в красный цвет, а так как времени уже было мало, довольствовались тем что есть!
Особенности мотоцикла
Согласно отраслевой нормали, мотоцикл имел буквенно-цифровой индекс:
СРАЗУ СКАЖУ : ВСЁ РАБОТАЕТ НА 6 ВОЛЬТ
У многих возникает вопрос будет ли работать на 6 вольт бортовой сети, ведь все комплектующие в магазинах для 12 вольт борт сети.
Значит начинаем собирать!
Есть несколько вариантов:
1) покупаем готовые детали (Автомобильные ВАЗ-овские);
2) собираем всё сами (от А до Я) ;
3)покупаем набор готовый полностью, только установи.
1) покупаем готовые детали (Автомобильные «автопром»);
идём в магазин и покупаем:
1) Датчик Холла от автомобилей ВАЗ (датчик Холла, он и в Африке датчик Холла от любой модели там только крепления отличаются )
2) Коммутатор для электронного зажигания ВАЗ (Я рекомендую ВТН 0529.3734. Он дороже, но на много надёжнее, проверено множеством коротких замыканий. Был у меня АСТРО и при первом же коротыше сгорел, а и чуть не забыл они почти все боятся спада клеммы с аккумулятора. ВТН нет.)
3)Бронепровода силиконовые высоковольтные с резиновыми колпачками:
5) Проводка Вазовская для БСЗ(приходим в магазин так и просим есть для ВАЗ 2101-07 и ВАЗ 2108-09 без разницы в принципе. можно и самому всё собрать, но это только время терять! )
ТИПИЧНАЯ СХЕМА ПОДКЛЮЧЕНИЯ
2) собираем всё сами (от А до Я)
Что можно сказать, вариант очень сложный в техническом плане(деталях, времени, ещё раз времени, но самый дешевый вроде бы)
1) в место датчика холла можно собрать или купить( в интернете, в соц сетях есть парни которые продают их)
вот сайт с подробным описанием (у меня такая!) https://www.motoizh.ru/index.php?option=com…=article&id=656
2)Коммутатор можно собрать по различным схемам
в разделе: Электронное зажигание c датчиком Холла
3) но катушку надо всё же покупать и бронепровода тоже
собираем по представленной выше схеме
3)покупаем набор готовый полностью, только установи.
Без комментариев, только дороже на мого, чем первые два пункта!
Отличия от второй Планеты
Для многих современных граждан информация о том, что отечественные мотопроизводители неустанно трудились над улучшением своих моделей в эпоху тотального дефицита, может оказаться неожиданной.
Обратите внимание! Факт имеет место, более того, подкреплен официальными документами, в частности 1970N04P16-17 – это исходящий номер заводского информационного бюллетеня, в котором рассказывалось о проведенных изменениях. На фото – официальные материалы КБ Ижмаша
На фото – официальные материалы КБ Ижмаша
Мотоцикл нового поколения получил:
- Фонари указателей поворотов – впервые в отечественной практике;
- Полупроводниковое реле управления указателями поворотов (устанавливалось в фаре);
- Новой размерности колеса и шины (3,50х18 против прежних — 3,25х19);
- Новый аккумулятор увеличенной емкости марки (старый на ИЖ Планета 2 — ЗМТ-6);
- И, конечно же, большую мощность двигателя. Силовой агрегат теперь развивал 18 л.с.
Модификации
Но и на этом инженеры-создатели не остановились и, выпустив с конвейера пятимиллионную машину, представили модификацию ИЖ Планета 3-01.
Зеркало и дуги безопасности – отличительные особенности новой модификации
В числе нововведений следует отметить:
- Подножки для заднего пассажира;
- Дуги безопасности;
- Зеркало заднего вида;
- Руль новой конструкции.
сервисы и ремонт
Источником питания на мотоциклах ИЖ как 5, так и шестерки является аккумуляторная батарея и 3-х фазный генератор переменного тока. Алгоритм действий следующий:. Регулировку производить при включенном ближнем свете в соответствии с разметкой экрана рис.
При правильно выставленном зазоре двигатель стабильно работает на холостом ходу. Проверить его довольно просто самостоятельно, схема проверки следующая: Отключить аккумулятор, затем снять крышку генератора.
Коммутатор выполнен в пластмассовом герметично закрытом корпусе, что исключает попадание влаги. Проблема мотоциклов Планета 5 заключается в отсутствии отдельного блока предохранителей, и часто в случае неисправности приходится проводить ревизию всей электропроводки.
На байках ИЖ как 5, так и 6 возможны проблемы со звуковым сигналом, он может звучать слабее. В процессе эксплуатации ухода не требует и ремонту не подлежит. Некоторые владельцы самостоятельно убирают аккумулятор или вынимают основной предохранитель, если схема электрооборудования повреждена и нет времени или желания с ней разбираться. Наконечник свечной мотоциклов ИЖ 7.
А вот схема проводки ИЖ для переделки вряд-ли пригодится — от автомобиля-однофамильца мотоциклу практически ничего не подходит. Простая проводка на мотоцикл часть 2
Рулевое управление Иж Ода
Рулевое управление: 1 — наконечник рулевой тяги; 2 — контргайка; 3 — рулевая тяга; 4 — нижний карданный шарнир; 5 — защитный колпачок; 6 — картер рулевого механизма; 7 — защитный чехол; 8 — резиновое кольцо; 9 — втулка рейки; 10 — шестерня; 11 — шариковый подшипник; 12 — рейка; 13 — игольчатый подшипник; 14 — крышка выключателя сигнала; 15 — рулевое колесо; 16 — рулевая колонка, 17 — резиновая прокладка; 18 — хомут; 19 — контргайка; 20 — гайка упора рейки; 21 — пружина упора; 22 — упор рейки
Описание конструкции
Рулевое управление — травмобезопасное (рулевой вал с двумя карданными шарнирами). Рулевой механизм — типа «шестерня-рейка» с рулевыми тягами.
Картер рулевого механизма — литой, из алюминиевого сплава, прикреплен в моторном отсеке к подрамнику. В картере установлены приводная косозубая шестерня и
зубчатая рейка, которые находятся в постоянном зацеплении. Передний подшипник приводной шестерни (на торце) — игольчатый, задний (ближе к рулевому валу) — шариковый. От осевого перемещения шестерня зафиксирована через шариковый подшипник: его внутреннее кольцо удерживается на хвостовике шестерни стопорным кольцом, а наружное прижимается гайкой к торцу гнезда подшипника в картере рулевого механизма. Гайка закрыта защитным чехлом (пыльником), надетым на хвостовик приводной шестерни.
Правая (цилиндрическая) часть рейки опирается на пластмассовую втулку в корпусе рулевого механизма, а левая (зубчатая) часть поджимается к приводной шестерне пружиной через упор. Пружина, в свою очередь, поджимается регулировочной гайкой с контргайкой.
В торцы рейки ввернуты неразборные шаровые шарниры рулевых тяг. Корпуса шарниров служат также ограничителями хода рейки, упираясь при максимальных ее перемещениях вправо и влево в картер рулевого механизма. При возникновении люфта в шаровых шарнирах рулевые тяги за-меняются целиком. Места выхода рейки из картера защищены гофрированными резиновыми чехлами.
С наружных торцов на тяги навернуты наконечники, шаровые пальцы которых закреплены своими конусными поверхностями в рычагах поворотных кулаков. Резьбовые соединения наконечников с тягами зафиксированы контргайками. Вращением рулевых тяг в резьбах наконечников регулируют угол схождения управляемых колес автомобили. Чтобы при этом не повредить защитные чехлы рулевых тяг, рекомендуется смазать места выхода тяг из чехлов пластичной смазкой.
Вал рулевого управления — составной, трехзвенный, с двумя карданными шарнирами и эластичной муфтои. Верхний (трубчатая) часть вала опирается на два шариковых радиальных подшипника, установленных в трубе кронштейна. На конусных шлицах верхнею конца вала закреплено гайкой рулевое колесо.
Дли смазки шестерни, рейки и подшипников шестерни применяют ФИОЛ-1 (примерно 20-30 г на весь механизм), а полость над гайкой подшипника шестерни (под пыльником) заполняют смазкой УНИОЛ-1.
Видео про «Рулевое управление» для Иж Ода
рулевая рейка ИЖ-ОДА 2126
Рулевая рейка ИЖ Ода на классику
рулевая 2126 косяк
ИЖ 2126 — блок предохранителей (монтажный блок)
Монтажный блок реле и предохранителей установлен в моторном отсеке с левой стороны вблизи моторного щита. На автомобиле могут быть установлены блоки как старого, так и нового (с ножевидными предохранителями) образца. Блоки разных конструкций не взаимозаменяемы.
1. Таблицы цепей, защищенных предохранителям
2. Последовательность снятия блока предохранителей
3. Последовательность замены предохранителей
4. Ссылки на наш форум – задавайте вопросы
Дать объявление о покупке (ПРОДАЖЕ) автомобиля на ФОРУМЕ
Дать объявление о покупке (ПРОДАЖЕ) б/у ЗАПЧАСТЕЙ на ФОРУМЕ
1. Таблицы цепей, защищенных предохранителям
Блок предохранителей (монтажный блок) старого образца (от АЗЛК 2141)
| № предохранителя (сила тока, А) | Электрические цепи, защищаемые плавкими предохранителями |
| 1(8) | Резерв |
| 2(8) | Резерв |
| 3(8) | Резерв |
| 4(16) | Обмотка реле вентилятора радиатора. Электроцепь переключатели и электродвигателя отолителя |
| 5(3) | Выключатель аварийной сигнализации (в режиме указателей поворотов), прерыватель указателей поворотов, переключатель указателей поворотов Сигнальная лампа указателей поворотов, контрольные лампы указателей поворотов Выключатель света заднего хода, лампы заднего хода Тахометр Вольтметр Указатель уровня топлива, датчик уровня топлива, контрольная лампа уровня топлива Указатель температурь! охлаждающей жидкости Датчик температуры Контрольна» лампа и датчик аварийного давления масла Лампа аварийного состояния тормозной системы Выключатель гидропривода тормозов Выключатель стояночного тормоза |
| 6(8) | Выключатель и лампы стоп-сигнала Плафон освещения салона |
| 7(8) | Лампы фонаря освещения номерного знака Контрольная пампа включения габаритного освещения Лампы подсветки рычагов отопитепя и прикуривателя Плафон освещения вещевого ящика Выключатель и лампы освещения комбинации приборов |
| 8(16) | Звуковой сигнал, выключатель звукового сигнала Электродвигатель вентилятора радиатора |
| 9(8) | Лампа габаритного света левой фары Лампа габаритного света левого заднего фонаря |
| 10(8) | Лампа габаритного света правой фары Лампа габаритного света правого заднего фонаря Выключатель лампы противотуманных фонарей Контрольная лампа противотуманных фонарей |
| 11 (8) | Выключатель, прерыватель указателей поворотов и лампы указателей поворотов, контрольная пампа в режиме аварийной сигнализации |
| 12(16) | Прикуриватель, розетка для переносной лампы |
| 13 (8) | Дальний свет правой фары |
| 14 (8) | Дальний свет левой фары, контрольная лампа дальнего света |
| 15(8) | Ближний свет правой фары |
| 16(8) | Ближний свет левой фары |
Блок предохранителей (монтажный блок) нового образца (ОТ ВАЗ 2110)
| № предохранителя (сипа тока. А) | Электрические цепи, защищаемые плавкими предохранителями |
| F1(10 А) | Резерв |
| F2(10A) | Указатели поворотов и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации |
| F3(10А) | Задние фонари (лампы стоп-сигнала) Плафон освещения салона |
| F4(20А) | Элемент обогрева заднего стекла Рале (контакты) включения обогрева заднего стекла Прикуриватель, розетка для переносной лампы |
| F5(20А) | Звуковой сигнал, выключатель звукового сигнала |
| F6(30А) | Резерв |
| F7(30А) | Электродвигатель вентилятора ото пи те л я Электродвигатель омывателя ветрового стекла Реле (обмотка) включения электровентилнтора радиатора Реле (обмотка) включения обогрева заднего стекла Контрольная лампа включения обогрева заднего стекла Плафон освещении вещевого ящика |
| F8(7,5 А) | Резерв |
| F9(7,5 А) | Резерв |
| F10(7,5 А) | Левая фара (габаритный свет) |
| F11(7,5 А) | Правая фара (габаритный свет) |
| F12(7.5 А) | Правая фара (ближний свет) |
| F13(7.5 А) | Левая фара (ближний свет) |
| F14(7,5 А) | Левая фара (дальний свет) Контрольная лампа включения дальнего света фар |
| F15(7,5 А) | Правая фара (дальний свет) |
| F16(15 А) | Указатели поворотов и реле-прерыватель аварийной сигнализации (в режиме указания поворотов) Контрольная лампа указателей поворотов Задние фонари (лампы света заднего хода) Моторедуктор и реле включения очистителя ветрового стекла Контрольная лампа давления масла Контрольная лампа стояночного тормоза Указатель температуры охлаждающей жидкости Указатель уровня топлива с контрольной лампой резерва Вольтметр |
2. Последовательность снятия блока предохранителей
Старый и новый блок снимаются аналогично!
Перед началом снятия блока, отсоедините его от аккумулятора
Отсоединяем колодку жгута проводов в тыльной части блока.
2.
Головкой «на 10» с удлинителем отворачиваем два болта крепления блока, расположенных с правой и левой его сторон.
3.
Приподнимаем блок, выводя жгуты проводов из окна в кузове.
Электросхемы? — разберется даже школьник!
Встретив впервые принципиальную электрическую схему автомобиля, я понял, что принципы ее построения и обозначение на ней элементов — стандартизированы, и те элементы, которые присутствуют во всех автомобилях — обозначаются одинаково, независимо от производителя автомобиля. Достаточно один раз разобраться, как читать такие электросхемы, и вы с легкостью сможете понимать, что на ней изображено, даже если вы впервые видите конкретную схему от конкретного автомобиля и даже ни разу не лазили к нему под капот.
Графические обозначения элементов схемы могут слегка отличаться, к тому же бывают черно-белые варианты исполнения и цветные. Но буквенное обозначение везде одинаково. Помимо принципиальных электрических схем полезно иметь схемы, на которых обозначено физическое расположение (в пространстве) на кузове различных жгутов, разъемов и точек заземления — это поможет вам быстро отыскать их. Итак, давайте взглянем на примеры таких схем, а потом приступим к описанию их элементов.
Пример принципиальной электрической схемы автомобиля
На принципиальной схеме не указано физическое взаимное расположение элементов, а лишь показано, как эти элементы связаны друг с другом. Важно понимать, что если два элемента на такой схеме изображены рядом друг с другом — на самом кузове они могут быть совершенно в разных местах
Схематическое расположение электрических компонентов на кузове
Такая схема несет другой тип информации: трассировка кабельных кос и приблизительное расположение разъемов на кузове.
Трехмерная точная схема расположения электрических компонентов автомобиля
Встречаются и такие схемы, на которых уже точно показано, как и куда проходят кабельные трассы в кузове автомобиля, а также точки заземления.
Система вентиляции и отопления Иж Ода
Система вентиляции и отопления: 1 — левый дефлектор; 2 — левый боковой воздуховод; 3 — центральный воздуховод; 4 — центральные дефлекторы; 5 — корпус отопителя; 6 — верхняя заслонка отопителя; 7 — радиатор отопителя; 8 — воэдухонагнетатель; 9 — правый боковой воздуховод; 10 — правый дефлектор; 11 — нижняя заслонка отопителя; 12 — воздуховод подачи воздуха в заднюю часть салона; 13 — тяга управления верхней заслонкой отопителя; 14 — блок управления отопитвлем; 15 — тяга управления нижней заслонкой отопителя; I — холодный воздух; II — подогретый воздух; III — подвод горячей жидкости к радиатору отопителя; IV — отвод жидкости от радиатора отопителя
Описание конструкции
Система вентиляции — приточно-вытяжная. При движении автомобиля воздух нагнетается в салон естественным напором через щель между капотом и ветровым стеклом. Для увеличения подачи воздуха можно опустить стекла дверей, а при низкой скорости — включить электровентилятор воздухе нагнетателя, расположенный в моторном отсеке.
Электродвигатель вентилятора — коллекторный, постоянного тока, с возбуждением от постоянных магнитов. Частота вращения вентилятора регулируется четырехпозиционным переключателем на панели приборов. В зависимости от выбранной скорости электродвигатель подключается к бортовой сети автомобиля напрямую или через дополнительный резистор. Последний имеет две спирали сопротивлением 0,23 Ом и 0,82 Ом. Если в иепь включены обе спирали, вентилятор вращается на малой скорости, если только одна (0,23 Ом) — на средней. Подключенный напрямую вентилятор вращается с максимальной скоростью. Частота вращения вала электродвигателя с крыльчаткой при напряжении 12 В и температуре воздуха (25+10)°С — 4100±200 мин-1. Потребляемая сила тока при максимальной частоте вращения — не более 14 А.
Электродвигатель ремонту не подлежит (за исключением зачисткл коллектора), при выходе из строя его следует заменить в сборе с колесом вентилятора. Не рекомендуется спрессовывать колесо вентилятора с вала электродвигателя — можно нарушить его балансировку.
Потоки воздуха в салоне распределяются воздуховодами, расположенными внутри приборной панели и в кожухе пола. На ветровое стекло воздух поступает через верхние ще-левидные сопла на панели приборов, на боковые стекла — через левый и правый дефлекторы.
К ногам водителя и переднего пассажира воздух поступает через отверстия в нижней части корпуса отопителя, а к ногам задних пассажиров — через воздуховод в кожухе пола.
Для управления распределением воздушных потоков служит верхний рычаг блока управления, расположенного на консоли панели приборов, а также направляющие центральных и боковых дефлекторов и их регуляторы. Верхний рычаг на центральной консоли управляет положением нижней заслонки отопителя, регулируя подачу воздуха к ногам.
Система отопления — жидкостная, объединенная с системой охлаждения двигателя. Радиатор отопителя установлен в корпусе, расположенном в салоне автомобиля под панелью приборов. Подачу жидкости к радиатору регулируют краном отопителя, расположенным в моторном отсеке на отводящем шланге отопителя. Управление краном — ручное из моторного отсека.
Воздух, поступающий из воздухонагнетателя, может проходить через радиатор отопителя или минуя его, в зависимости от положения верхней заслонки отопителя, управляемой нижним рычагом на консоли панели приборов.
Видео про «Система вентиляции и отопления» для Иж Ода
ИЖ Ода (45Т). Печка: 3х-рычажный Блок управления
Мой ИЖ 2126 Ода,обзор.
Москвич 2141. Печка — решение проблемы холода в салоне
Иж 2126 / 2717 — предохранители и реле
Иж-2126 «Ода» автомобиль малого класса, производился в 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 и 2005 году с различными модификациями и изменениями. Иж серии 2171 представляет его грузовую версию. В данной статье вы найдёте описание предохранителей и реле Иж 2126 / 2171 со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель. Сверяйте актуальное назначение с описанием на обратной стороне защитной крышки. Возможно различное исполнение блоков, которое зависит от года выпуска (соответственно бывают блоки старого и нового образца).
Причины подключения «чужого» генератора и электросхема
«Родной» генератор, изначально входящий в конструкцию ИЖ «Юпитер 5», является вторым серьезным недостатком мотоцикла. Он слабоват, из-за чего становится почти невозможно долго ехать с включенным светом. Аккумулятор садится, транспортное средство теряет свои качества. Причем проблема заключается не только в самом генераторе, но и в том, что полностью исключается возможность подключения дополнительного оборудования. Поэтому вам понадобиться схема подключения электропроводки, чтобы заменить штатное устройство на более или «китайца».
Подобрать подходящий вариант можно, как самостоятельно, так и с помощью специалистов. Если вы слабо разбираетесь в электросхеме мотоцикла, лучше доверить работы по ремонту и улучшению профессионалам. Специалисты правильно подключат все проводки и обеспечат корректную работу бесконтактного зажигания, замка, фар и других элементов.
голоса
Рейтинг статьи
Схема электрооборудования
В современных легковых автомобилях используется постоянное напряжение 12 вольт, в схемах электрооборудования грузовых автомобилей напряжение равно 24 В. Следует отметить, что в свое время легковые авто работали от напряжения 6V, но в силу ненадежности в середине XX столетия от таких электрических схем отказались.
В стандартную схему электрооборудования входит:
- аккумуляторная батарея, она нужна для запуска двигателя, и без нее автомобиль не заведётся;
- замок зажигания. С замка подается напряжение на стартер, а сам запуск осуществляется поворотом ключа в крайнее правое положение (по часовой стрелке);
- стартер, он является пусковым устройством – при повороте ключа зажигания бендикс стартера входит в зацепление с маховиком двигателя, мотор начинает вращаться;
- генератор – является устройством, вырабатывающим электрический ток. От генератора получают питание все потребители (фонари и фары, различные приборы, моторчики, допоборудование), к тому же от него подзаряжается аккумулятор;
- освещение автомобиля – передние фары, задние фонари, плафоны освещения салона, подкапотного пространства, багажника;
- система зажигания двигателя, которая на современных авто состоит из блока управления и различных датчиков;
- электропроводка, соединяющая между собой элементы электрооборудования.
Также в электросхеме автомобиля присутствуют реле разных типов, датчики, щиток приборов, блок коммутации с предохранителями, моторчики отопителя и стеклоочистителей. В машинах с богатой комплектацией дополнительно могут устанавливаться:
- электрические стеклоподъемники;
- система климат-контроля;
- мультимедиа;
- предпусковой подогреватель;
- электроподогрев сидений.
Greystranger — Иж 2126 или ОДА Ежевода со стажем
PS ЧЯ у меня аналогичен ЧЯ 2114 Вот результат — реле под ЧЯ: Правда закрепить их не к чему, так что болтаются так просто…
3. Замена РН на выносной (мой вариант — от Волги 2-хуровневый «зима-лето») — не греется РН и дает больий ток… Вообщем суть — берется родной РН (2108 н/о), из него выламывается сама таблетка, остается только щеточный узел, на выводы щеток цепляем провода идущие к «новому» РН, масса на РН — с любого места…
4. Естественно проверены — зачищены — протянуты все соединения, контакты на кузове, АКБ и др.
Итог — напряжение на ХХ стабильно 14,1-14,2 В, провалов напряжения, мигания ламп не наблюдается, напряжение при вкл. фарах, печке 2 ск. обогреве стекла и магнитоле на ХХ — 13,2-13,4 В , опять же при всех возможных потребителях напряжение — 11,9-12,1 В
Добавлено 19.10.2010 19:33:46: «Продолжаем разговор…» (с) Итак заболел на днях мой Ёжик… Вообщем туго стали включаться 1 и особенно 2-я передачи, дело пошло к переборке коробки. На Ижеводском форуме меня просветили про то, что скорее всего это ступица I-II передач, и что это «самое слабое звено» ОКПП. Не долго думая в выхи авто было задрано на кирпичах, коробка была снята (без колокола сцепления) и «отпрепарирована» Итог — предварительный диагноз подтвердился — трещина, а затем (при разборке) и отколотый кусок ступицы 1-2 передач… Итого замена ступицы, чистка, разборка и проверка остальных шестеренок, а также механизма переключения, замена прокладок. Вот некоторые фото по ходу пьесы: Внутренности «Омки» —
Верхняя крышка с вилками —
«А где эта сволочь…?» (с) А ВОТ ОНА — ступица 1-2 передач
PS маленький оффтоп — достало спорить с продавцами про трансмиссионные масла класса GL-4 — откуда они взяли что GL-4 для ПЕРЕДНЕГО ПРИВОДА и что мне нужен GL-5??? У меня в коробке «цветные» синхронизаторы и 5-й им противопоказан, да и по руководству именно ДжиЭл-4!!! Достали…
Особенности мотоцикла
Мотоцикл ИЖ Планте 5 имеет оригинальное название ИЖ 7.107. Также как и ИЖ 6, он относится к среднему классу мототехники, предназначен для передвижения по дорогам с любым покрытием. Главной особенностью является использование масляного насоса, при заправке нет необходимости добавлять масло в бак, а также бесконтактная система зажигания, которая работает независимо от АКБ.
Появилась возможность заводить мотоцикл с толкача. Для этого нужно включить зажигание, вторую скорость и, при толкании байка вперед, заводится двигатель. Правда, без аккумулятора эксплуатация возможна лишь в светлое время суток.
Пятая Планета может дополняться грузовым прицепом и пассажирской коляской. Для снижения усилий выключения сцепления байк имеет муфту сцепления из 7 пар дисков. На ребрах цилиндра установлены виброгасители. Важная особенность этой серии – наличие гидропневматической подвески с дисковыми тормозами, которые способствовали плавности хода. Мощность составляет 22 лошадиных сил, максимально возможная скорость – 120 км/ч. Объем двухтактного одноцилиндрового двигателя — 346 см3. Силовой агрегат имеет хорошую тягу на малых оборотах.
Электронная схема кара ИЖ 2126
Список предохранителей ИЖ 2126 “Ода”
На каре могут быть установлены блоки как старенького, так и новейшего (с ножевидными предохранителями) эталона. Блоки различных конструкций не взаимозаменяемы.
№ предохранителя (сила тока, А) Электронные цепи, защищаемые плавкими предохранителями
4(16) Обмотка реле вентилятора радиатора. Электроцепь переключатели и электродвигателя отолителя
5(3) Выключатель аварийной сигнализации (в режиме указателей поворотов), прерыватель указателей поворотов, переключатель указателей поворотов Сигнальная лампа указателей поворотов, контрольные лампы указателей поворотов Выключатель света заднего хода, лампы заднего хода Тахометр Вольтметр Указатель уровня горючего, датчик уровня горючего, контрольная лампа уровня горючего Указатель температурь! охлаждающей воды Датчик температуры Контрольна» лампа и датчик аварийного давления масла Лампа аварийного состояния тормозной системы Выключатель гидропривода тормозов Выключатель стояночного тормоза
6(8) Выключатель и лампы стоп-сигнала Плафон освещения салона
7(8) Лампы фонаря освещения номерного знака Контрольная пампа включения габаритного освещения Лампы подсветки рычагов отопитепя и прикуривателя Плафон освещения вещевого ящика Выключатель и лампы освещения композиции устройств
8(16) Звуковой сигнал, выключатель звукового сигнала Электродвигатель вентилятора радиатора
9(8) Лампа габаритного света левой фары Лампа габаритного света левого заднего фонаря
10(8) Лампа габаритного света правой фары Лампа габаритного света правого заднего фонаря Выключатель лампы противотуманных фонарей Контрольная лампа противотуманных фонарей
11 (8) Выключатель, прерыватель указателей поворотов и лампы указателей поворотов, контрольная пампа в режиме аварийной сигнализации
12(16) Прикуриватель, розетка для переносной лампы
13 (8) Далекий свет правой фары
14 (8) Далекий свет левой фары, контрольная лампа далекого света
15(8) Ближний свет правой фары
16(8) Ближний свет левой фары
Электронные цепи, защищаемые плавкими предохранителями (монтажный блок новейшего эталона)
№ предохранителя (сипа тока. А) Электронные цепи, защищаемые плавкими предохранителями
F2(10A) Указатели поворотов и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
F3(10А) Задние габариты (лампы стоп-сигнала) Плафон освещения салона
F4(20А) Элемент подогрева заднего стекла Рале (контакты) включения подогрева заднего стекла Прикуриватель, розетка для переносной лампы
F5(20А) Звуковой сигнал, выключатель звукового сигнала
F7(30А) Электродвигатель вентилятора ото пи те л я Электродвигатель омывателя ветрового стекла Реле (обмотка) включения электровентилнтора радиатора Реле (обмотка) включения подогрева заднего стекла Контрольная лампа включения подогрева заднего стекла Плафон освещении вещевого ящика
F10(7,5 А) Левая фара (габаритный свет)
F11(7,5 А) Правая фара (габаритный свет)
Рекомендуем к прочтению
Головной свет В отличие от европейских стран, где существует требование обязательной комплектации аккумуляторной батареей мототехники с генераторами с постоянными магнитами — поскольку мотоцикл с неработающим двигателем должен иметь габаритные огни, в России подобных ограничений нет см.
Как улучшить штатную электросистему? Уход за выпрямитель-регулятором заключается в очистке от пыли и грязи. С завода модель проводка ИЖ Юпитер 5 комплектуется контактной системой зажигания.
С завода модель проводка ИЖ Юпитер 5 комплектуется контактной системой зажигания. Аккумулятор Система зажигания В ИЖ Планета 5 катушка зажигания преобразовывает низковольтное напряжение в высоковольтное и передает его на свечу. Реклама Мотоцикл ИЖ Планета 4 выпрямитель-регулятор напряжения Мотоцикл ИЖ Планета 4 выпрямитель-регулятор напряжения основная роль которого является выпрямление тока, зарядка аккумулятора и питание всех электрических приборов мотоцикла от генератора переменного тока мощностью вт.
Исправность выпрямитель-регулятора напряжения и заодно исправность генератора на мотоциклах ИЖ проверяется с помощью контрольной лампы. Они могут возникнуть в первичной цепи между катушкой и аккумулятором на 12 В или вызваны условиями эксплуатации. Представленный вариант модернизации выгоден тем, что не требует покупки нового генератора, который будет обслуживать новую систему зажигания. С этой задачей справится любой электрик автор видео — Viter Electronic.
Рекомендуем к просмотру
Он имеет защиту от коротких замыканий в цепи сигнальных ламп и ухода не требует. Схема проводки на ИЖ Планета 5: подключение приборов и органов управления Совет: хорошим подспорьем в наши дни служит видео по обслуживанию того или иного узла мотоцикла. Некоторые считают, что диоды светят несколько ярче, а значит ваши действия будут заметны остальным участникам движения. При заглушенном двигателе контролька горит, при заведенном гаснет.
При заглушенном двигателе контролька горит, при заведенном гаснет. Провод должен быть ввернут в наконечник до упора. Некоторые считают, что диоды светят несколько ярче, а значит ваши действия будут заметны остальным участникам движения. Другие мелочи Иногда владельцы вносят и другие изменения в схему зажигания ИЖ Юпитер 5, например — устанавливают улучшенные рулевые переключатели, меняют приборную панель, нередко внедряют дополнительные элементы, вроде зарядки для смартфона.
Электросхема для ИЖ Планета-5-01
Плавкий предохранитель: 1 — корпус; 2 — плавкая вставка; 3 — крышка 5. Некоторые считают, что диоды светят несколько ярче, а значит ваши действия будут заметны остальным участникам движения. Таким образом, выполненные изменения сделают электропроводку мотоцикла ИЖ Юпитер 5 более надежной и производительной. Та, в свою очередь, отвечает за искру, которая детонирует топливо. Небольшие переделки касаются электрической схемы ИЖ.
При регулировке зазора осторожно подогнуть боковой электрод. Примерами являются: затруднение запуска двигателя; перебои в работе мотора; передвижение с малой скоростью
Именно поэтому устанавливаются более производительные генераторы от японских или китайских скутеров.
Как Подключить китайскую проводку иж Планета Иж Юпитер
Блок предохранителей иж 2717
Прочел на сайте статьи об установке противотуманных фар на ИЖ 2126 и об обогреве зеркал. Немало подивился изобретательности авторов. Посему хочу поделиться своим опытом на сей счет и, заодно, скажу пару слов по поводу обогрева заднего стекла, заднего стеклоочистителя и т.п. На моей машине стоят ПТФ, ОЗС и задний стеклоочиститель с омывателем.
На большинстве СТО, даже уважаемых, как показал опыт, работают электрики, имевшие прочную двойку по физике в школе, не умеющие читать схемы и вообще читать; представление их о реле на уровне песни Высоцкого: «Что, реле там с ячейкой шалят?» А их представления об ИЖах Вам, уважаемые ИЖеводы, известны. Наверно их в детстве мамы не любили или папы сильно били, иначе, отчего же они такие глупые или грубые? Прошу не обижаться вежливых, доброжелательных и знающих электриков, ибо речь сейчас не о них, драгоценнейших. Кстати, очень буду рад познакомиться с таким милым человеком.

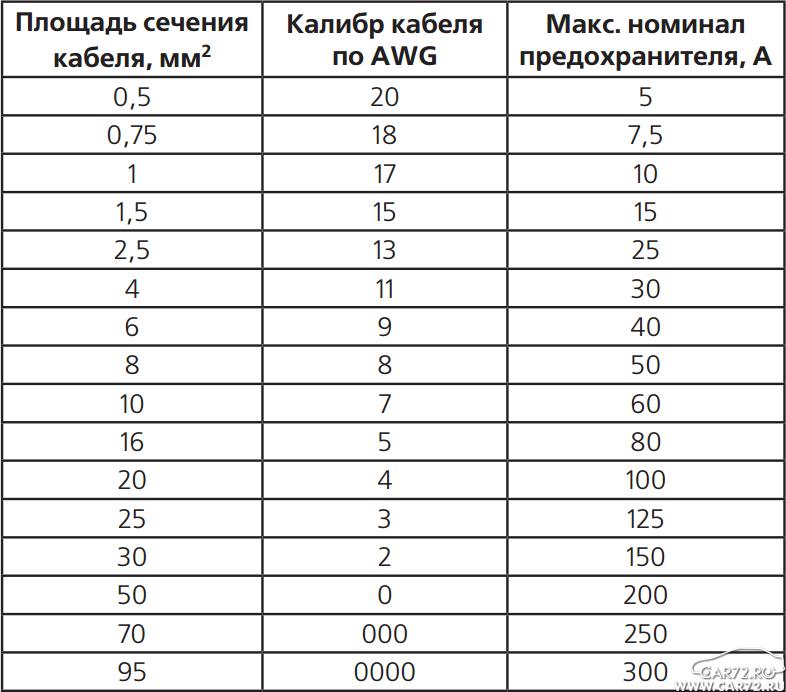

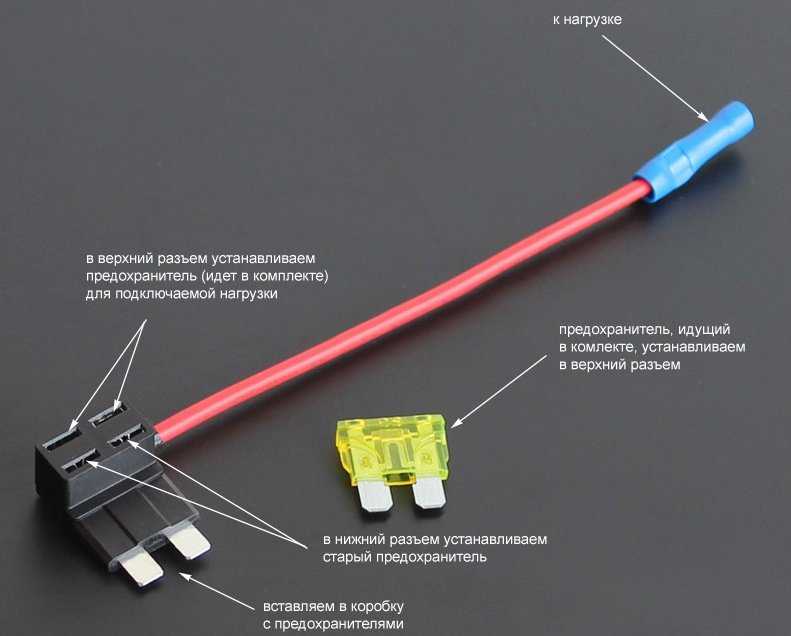

Не секрет также, что электрика Ижа оставляет желать. Но, быть может, для некоторых будет новостью, что в ИЖ 2126 предусмотрена или немного недопредусмотрена штатная установка полного комплекта мыслимых электропотребителей.
