Расположение предохранителей на ларгусе

Стартер Лада Ларгус: где находится, ремонт своими руками

Проблемы со стартером, способы их решения на Лада Ларгус

Принято делить поломки на электрические и механические по природе их происхождения.

Электрические

Наиболее распространенный тип поломки. Осмотру подлежит участок электрической проводки от рулевой колонки к стартеру.

• Медленное проворачивание ротора;
• ПУ не реагирует при подаче тока;
• Стартер щелкает, но не крутит. Вероятнее всего межвитковое замыкание, обрыв проводки, неисправно втягивающее реле;
• Износ якоря, щеток.

Чтобы диагностика была максимально продуктивной, исключите следующие поломки. Для этого необходимо проверить:

• наличие заряда в аккумуляторной батарее;
• плотность фиксации клемм АКБ;
• целостность проводки. В первую очередь осматриваем участок от рулевой колонки к ПУ, а уж после оставшиеся;
• исправность замка зажигания. Недопустим люфт, плохой контакт, задержки с поворотом.

Механические

После запуска мотора ПУ продолжает вращение:

• заклинивание пружины, приводного вала;
• залипание контактной платы;
• износ втягивающего реле;
• повреждена обойма подшипника.

Оригиналы, аналоги, артикулы и цены

Название / артикул / ОЕМ	Цена (Руб.)
LADA Largus 8 кл Румыния Оригинал 8200815083	От 9650
LADA Largus 16 клапанов 8200266777	От 6750
LADA Largus двиг .16 клапанов K4M Valleo 233009141R	От 9100

*цену уточняйте у официального представителя на момент покупки.

• ПУ запускается со второй, третьей попытки: подгорание контактной платы тягового реле;
• Стартер вращается с большим усилием: износ щеток, прижимной пружины;
• Приводной вал выходит из зацепления в неким опозданием: износ бендикса, зубьев маховика.

Как и во многих моделях семейства Лада, ПУ расположен в моторном отсеке, ближе к маховику, с торца стенки блока цилиндров.

Замена и установка стартера Лада Ларгус

После проведения комплексной диагностики, идентификации поломки подготавливаем расходные материалы, инструменты для проведения ремонта. Используем дополнительное освещение, если естественного освещения недостаточно.

• Машину устанавливаем на смотровую яму, лучше подъемный механизм, предварительно выжав ручник стояночного тормоза;
• Выключаем зажигание, поднимаем капот, отключаем клеммы от аккумуляторной батареи (ключ на «10»);
• Снимаем кожух электронного блока управления ЭСУД, предварительно отжав пластиковые фиксаторы по бокам. Для удобства используем отвертку с плоским наконечником;
• Отвинчиваем крепление расширительного бачка, отводим его в сторону, патрубки не отсоединяем;
• Отсоединяем тросы привода КПП JR5, JH3, снимаем чехол, тяги, дистанционную втулку;
• Выкручиваем две гайки – фиксаторы, извлекаем ПУ со штатного места.

Конструкция Лада Ларгус позволяет изымать ПУ из-под днища машины, вовсе не обязательно выводить через верх.

На этом демонтаж окончен. Далее мастер устанавливаем новый стартер, предварительно удостоверившись в отсутствии дефектов, трещин, сколов. Однако не все автолюбители могут позволить приобретение нового ПУ. Предпочитают отреставрировать уже имеющийся.

Стоимость нового пускового устройства от 6500 рублей, в зависимости от марки. В то время как ремонт обойдется 2 – 4 тыс. рублей. Разница очевидна.

Разбираем механизм на составные части, протираем насухо, продуваем, удаляем продукты отхода. При необходимости используем наждачную бумагу мелкой фракции.

• Проверяем обмотку якоря на отсутствие обугливания;
• Поверхность шейки вала на отсутствие царапин;
• Замеряем сопротивление сердечника обмотки оммометром;
• Проверяем пайку обмотки на ламелях.

Завершаем сборку, устанавливаем на штатное место, запускаем двигатель для тестирования.

Рекомендации по обслуживанию стартера

Придерживайтесь установленных изготовителем сроков проведения технического осмотра — каждые 15000 км. Покупайте оригинальные детали, комплектующие в официальных точках продажи.

Пользуйтесь услугами сертифицированных мастерских для диагностики, ремонтов. Помните, что непрофессиональное вмешательство в работу автомобиля скорее навредит, нежели окажет помощь.

Не экономьте на расходных материалах. Сверяйте каталожные артикулы с фактическими данными, указанными в руководстве по эксплуатации.

Удерживайте ПУ активным в процессе запуска мотора не дольше 15 секунд, после чего 30 сек. перерыв. После запуска двигателя как можно скорее отпускайте ключ в сердцевине замка зажигания. Излишнее удержание съедает зубья на приводном валу, маховику.

Схема расположения предохранителей Лада Ларгус

Первый автомобиль этого семейства ВАЗ вышел в 2011 г, а уже в 2013 он стал одним из лидеров российского авторынка, еще больше упрочив победу в 2014 г. Среди различных вариантов предлагается кроссовер Ларгус Кросс, появившийся в различных комплектациях в 2020 и 2020 гг. В 2017 г было объявлено о начале производства Lada Largus на газу, что и реализовали в 2020, ставшем также годом рестайлинга представителей семейства.Приобрести авто семейства можно с двигателем на 8 клапанов и с 16 клапанным мотором. В отличие от комплектаций, это не сильно влияет на набор предохранителей и реле, которые можно встретить в одном из двух монтажных блоков машины. Первый и основной, расположен в салоне, а второй — под капотом, что довольно типично для автовазовских моделей.

Блок предохранителей Лада Ларгус в салоне

Монтажный блок в салоне считается основным, поэтому тут установлено абсолютное большинство предохранителей электроцепей. Если быть точнее, то этот блок находится слева от приборной панели, в ее торце и прикрыт пластиковой крышкой, крепления которой хорошо заметны.

№ предохранителя	Сила тока (ампер)	Какую электроцепь защищает
F1	20	Очиститель ветрового стекла, переключатель очистителя стекол, реле обогрева стекла двери задка
F2	5	Комбинация приборов, реле топливного насоса, электронный блок системы управления двигателям (ЭБУ)
F3	10	Выключатель стоп-сигнала
F4	10	Диагностический разъем, антенный блок иммобилизатора, система контроля электрооборудованием кузова
F5	—	Резерв (Р)
F6	—	(Р)
F7	—	(Р)
F8	—	(Р)
F9	10	Комбинация приборов, ближняя левая фара
F10	10	Ближняя правая фара
F11	10	Комбинация приборов, дальняя левая фара
F12	10	Дальняя правая фара
F13	30	Электродвигатели стеклоподъемников задних дверей
F14	30	Электродвигатели стеклоподъемников передних дверей
F15	10	Электронный контроль системой ABS, датчики ускорения, датчик угла поворота рулевого колеса
F16	15	Электрообогрев передних сидений
F17	15	Звуковой сигнал
F18	10	Левые передние и задние габаритные огни
F19 F20	10 7,5	Правые передние и задние габаритные огни, освещение вещевого ящика, освещение комбинации приборов, выключатель аварийной сигнализации, управление системой отопления (кондиционирования) и вентиляции, аудиосистема, прикуриватель, выключатель центрального замка, переключатели электростеклоподъемников передних дверей, фонари освещения номерного знака, правые задние габаритные огни. Задняя противотуманка
F21	5	Электрообогрев наружных зеркал
F22	—	Резерв (Р)
F23	—	(Р)
F24	(Р)
F25	—	(Р)
F26	5	Система SRS
F27	20	Электродвигатель стеклоочистителя задней двери, звуковая сигнализация, датчик ВМТ, выключатель света заднего хода
F28	15	Управление электрооборудованием салона (энергосберегающий режим)
F29	15	Управление электрооборудованием салона, диагностический разъем
F30	20	Управление электрооборудованием салона
F31	15	Противотуманные фары, их реле
F32	30	Обогрев стекла двери задка
F33	—
F34	—
F35	—
F36	30	Электродвигатель системы отопления, кондиционирования и вентиляции
F37	5	Электропривод наружных зеркал заднего вида
F38	15	Аудиосистема, прикуриватель
F39	10	Реле электродвигателя системы отопления, кондиционирования и вентиляции

Назначение предохранителей в блоке, установленном в салоне

• 1 – устройство очистки лобового стекла, подогрев кормового окна;
• 2 – приборка, ЭБУ контрольное реле бензонасоса, устройство навигации;
• 3 – кнопка выключения стопов;
• 4 – поворотники и питание диагностической колодки, управление реле габаритов, парковочный модуль;
• 5-8 – резервные ячейки;
• 9 – ближний свет левой фары, помощь в управлении приборкой, насос системы очистки фар;
• 10 – полностью отвечает за ближний свет правой фары;
• 11 – дальний левой стороны и приборка;
• 12 – правый дальний;
• 13/14 – участок задних/передних стеклоподъемников;
• 15 – устройство АБС и датчики поворота руля, ускорения;
• 16 – электроподогрев заднего дивана;
• 17 – гудок;
• 18 – габаритные огни левого борта, подсветка номеров, бардачка;
• 19 – габариты по правой стороне машины, подсветка госномеров, перчаточника, аварийка, акустика, выключатели;
• 20 – задняя противотуманка с левой стороны, и часть приборной доски;
• 21 – тенны зеркал заднего вида;
• 22 – терминал системы навигации;
• 23 – пустой;
• 24 – ЭУР;
• 25 – питание газовой установки;
• 26 – устройство преднатяжителя ремней безопасности, электроника подушек;
• 27 – индикатор положения ремня водителя, переднего пассажира, дворник заднего стекла, управление насосом стеклоомывателя;
• 28 – акустический модуль, подсветка приборки и салонного пространства;
• 29 – диагностическая колодка, ЦЭКБС;
• 30 – ЦЗ;
• 31 – передние противотуманки;
• 32 – подогрев тыльного ветрового окна и наружных зеркал;
• 33-35 – пустые гнезда;
• 36 – печка и кондер;
• 37 – привод управления зеркалами;
• 38 – прикуриватель и динамики;
• 39 –зависит от комплектации – отвечает за печку, кондиционер, систему навигации.

Реле обогрева заднего стекла (в салоне)

Также важным и часто проблемным устройством является салонное реле подогрева стекла кормовой двери. Устройство находится в нише за приборной доской. Чтобы добраться туда, необходимо демонтировать панель и найти желтый куб на красном креплении.

Модуль извлекается из гнезда достаточно просто и заменяется аналогичным.

Реле 4 – контактное стартера LADA Largus Лада Ларгус (голубий) G.CARTIER 70А 12V

Почетаемые покупатели, во избежание ошибок при отправке реле 4 – контактного 8200351488 стартера , в строке “Комментарий ” указывайте модель вашего кара и год выпуска .

Большая часть цепей питания электрооборудования кара Лада Ларгус защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и остальные массивные пользователи подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне кара сбоку панели устройств с левой стороны и в подкапотном пространстве с левой и правой стороны аккумуляторной батареи.

Реле 4 контактное 8200351488 применяется в карах Лада Ларгус как:

Предохранители можно извлечь и проверить зрительно. Если для вас не удается извлечь предохранитель руками, вы сможете употреблять особый пинцет. Перегоревший предохранитель просто идентифицировать по покоробленному элементу. Вы также сможете проверить предохранитель на наличие электропроводности с помощью омметра либо тестера для проверки электронной цепи на обрыв – если электропроводности нет, предохранитель перегорел. На любом предохранителе указан номинал. Учтите, что предохранитель можно подменять лишь предохранителем такового же номинала. Запасные предохранители размещены в блоке предохранителей. Если вы используете запасной предохранитель, постоянно подменяйте его при первой же способности, чтоб в блоке постоянно были запасные предохранители разных номиналов.

Ни при каких обстоятельствах не устанавливайте предохранитель большего номинала и не соединяйте выводы проводов средствами находящимися под рукой заместо использования предохранителя, потому что это может стать предпосылкой повреждения электронной цепи и возгорания.

Если предохранитель перегорел, непременно проверьте электронную цепь на наличие следов недлинного замыкания. Проверьте систему на наличие обнаженных проводов либо проводов с истертой, расплавленной либо прогоревшей изоляцией. Если вы поменяйте предохранитель, до этого чем установите причину его повреждения, новейший предохранитель также перегорит.

Время от времени предохранитель может перегорать либо становиться предпосылкой размыкания электронного контура без видимых обстоятельств. Коррозия предохранителя и выводов блока предохранителей может стать предпосылкой повреждения контактов предохранителя. В таком случае удалите следы коррозии с помощью щетки с железным ворсом либо наждачной бумаги, потом распылите на выводы предохранителя средство для чистки электронных контактов.

На внутренней стороне крышки нанесена схема расположения реле и предохранителей, также находятся запасные предохранители разных номиналов.

Остальные артикулы продукта и его аналогов в каталогах: 8200351488 .

Лада Ларгус /LADA Largus, X-ray, Vesta , RENAULT Logan, Sandero, Duster .

Неважно какая поломка – это не конец света, а полностью решаемая неувязка !

Как без помощи других поменять реле стартера 4 – контактное у кара Лада Ларгус, X-ray, Vesta , RENAULT Logan , Sandero , Duster.

С веб – Магазином AvtoAzbuka издержки на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми отысканной информацией, т. к. она им тоже может пригодится — просто нажмите одну из клавиш соц сетей, расположенных выше.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на

Предохранители и блоки реле бмв е60 со схемами и расшифровками на русском языке

Следующей модификацией BMW 5 series после E39, стала E60. Автомобиль выпускался в 2003, 2004, 2005,2006, 2007, 2008, 2009 и 2010 году в двух вариантах кузова: седан (E60) и универсал (E61). Мы рассмотрим схемы блоков реле и предохранители бмв е60, а так же предоставим полное руководство по эксплуатации.

Запасные предохранители и пластмассовый пинцет должны находятся в комплекте шоферского инструмента. Спецификация предохранителей для Вашего автомобиля находится в багажном отсеке за правой боковой крышкой.

Блок предохранителей и реле под капотом BMW E60

Находится в моторном отделении ближе к лобовому стеклу.

Общая схема элементов блока

Описание

1	Электронный блок управления двигателем
2	—
3	Реле блока управления высотой подъема клапана
4	Реле обогревателя системы вентиляции картера
5	Реле электродвигателя очистителя лобового стекла
6	Реле насоса системы подачи воздуха навыпуск
7	Реле системы управления двигателем
F1	(30А) Управление двигателем
F2	(30А) Управление двигателем
F3	(20А)
F4	(30А)
F5	(30А) Управление двигателем
F6	(10А) Управление двигателем
F7	(40А) Управление двигателем
F8	(30А)
F10	(5А) Обогреватель системы вентиляции картера

Основной блок предохранителей в салоне бмв е30

Он находится за вещевым ящиком (еще его могут называть бардачком). Для доступа необходимо открыть 2 фиксатора и сдвинуть защитную крышку.

Внешне выглядеть должно так.

Слева вверху должна располагаться брошюра с точным описанием предохранителей.

Подробное описание (нумерация с лева на право, одни из вариантов)

F1	(50А) Электронный блок управления ABS
F2	(60А)
F3	(40А) Резистор электродвигателя вентилятора отопителя
F4	—
F5	(50А) Блок управления освещением
F6	(50А) Блок управления освещением
F7	(50А)
F8	(60А)
F9	(60А)
F10	(30А)
F11	(5А)
F12	(30А)
F13	(30А) Блок управления раздаточной коробкой
F14	(30А) Электропривод сиденья
F15	(5А)
F16	(30А) Реле электродвигателя очистителя лобового стекла
F17	(5А) Блок управления электрооборудованием рулевой колонки
F18	(30А)
F19	—
F20	(20А) Дополнительный отопитель
F21	(30А) Электропривод сиденья
F22	(30А)
F23	—
F24	(30А)
F25	(30А) Электронный блок управления ABS
F26	(20А) —
F27	(30А)
F28	(20А) Блок управления электрооборудованием рулевой колонки
F29	(10А)
F30	(20А) Топливный насос
F31	(30А) Электропривод сиденья
F32	(10А)
F33	(30А) Электропривод сиденья
F34	(20А) Мультимедийный блок управления
F35	(5А) Система навигации
F36	(7,5А)
F37	(5А) Телефон
F38	(5А) CD-чейнджер
F39	—
F40	(10А) DVD-чейнджер
F41	(7,5А) Блок управления комбинацией приборов
F42	—
F43	—
F44	—
F45	—
F46	—

Второй вариант

Блок реле и предохранителей в багажном отделении

Он находится с правой стороны под обшивкой. Для доступа надо снять защитную крышку. Если необходимо, перед этим отцепите страховочный ремень.

Реальное фото блока в багажном отделении бмв е60

Оригинальное описание выглядит примерно так.

Таблица с расшифровкой

Реле контроля силы тока аккумуляторной батареи
50	30А насос омывателя фар
51	5А
52	40А Реле компрессора активной подвески
53	30А Электропривод передних сидений
54	40А Обогреватель заднего стекла
55	40А Блок управления приводом открывания/ закрывания задней двери
56	5А Датчик дождя/ солнечного света
57	5А Блок управления электродвигателем вентилятора кондиционера/ отопителя
58	20А Очиститель заднего стекла
59	5А Усилитель сигнала антенны
60	—
61	7,5А Холодильник, предохранитель прикуривателя (до 09-2005)
62	30А Блок управления электрооборудованием прицепа
63	20А Дополнительный отопитель
64	15А Блок управления электродвигателем вентилятора кондиционера/ отопителя
65	—
66	20А Блок управления электроприводом люка
67	10А
68	5А
69	5А Блок управления системой парковки
70	10А Датчик дистанции до препятствия (адаптивная система поддержания скорости)
71	30А Многофункциональный переключатель в сборе
72	20А 8цил. бензин: Реле топливного насоса
73	30А 09/07: Усилитель выходного сигнала аудиосистемы
74	10А
75	10А
76	10А
77	10А Главный дисплей
78	5А
79	10А
80	10А
81	7,5А
82	7,5А Блок управления системы контроля давления в шинах
83	30А Электропривод передних сидений
84	15А
85	7,5А
86	40А Усилитель рулевого управления
87	20А Предохранитель прикуривателя (после 09-2005)
88	20А
89	5А Внутреннее зеркало заднего вида с автозатемнением

Проверьте наличие отдельного блока около аккумуляторной батареи на 2 элемента предохранителей с высоким номиналом:

• F92 (100А) — дополнительный электрический отопитель;
• F90 (200А) — блок предохранителей расположенного в приборной панели.

Дополнительная информация

Вот тут можете скачать полную инструкцию по эксплуатации БМВ Е60 в формате PDF, если не нашли ответ на свой вопрос.

Возможно, полезно будет ознакомится с примером замены реле бензонасоса.

vsepredohraniteli.ru

Почему может не работать прикуриватель

Лада ларгус 2019

Принцип устройства одинаков для всех моделей авто. Первоначальное назначение гнезда прикуривателя на Лада Ларгус – прикуривание сигарет, поэтому внутри тонкого металлического стержня находится небольшая нить из сплава. После включения в рабочее положение контакты замыкаются, а спираль начинает разогреваться. По прошествии 15 секунд, достаточных для достижения температуры прикуривания, срабатывает реле, и система возвращает гнездо в начальное положение.

Прикуриватель на Лада Ларгус может долго работать при соблюдении основных правил эксплуатации. Но от возраста или перегрузок сети он способен поломаться. Наиболее распространенные неисправности.

1. Выгоревший предохранитель гнезда прикуривателя. Каждый важный сегмент электросети имеет специальную защиту. Превышение максимальной силы тока, возникаемой из-за короткого замыкания или подключения слишком мощных девайсов, грозит оплавлением проводки и пожаром. Для того чтобы защитить кабели, а также реле от выгорания, перегорает именно автопредохранитель. Необходимо открыть монтажный щиток и заменить отработанный элемент исправным, номиналом 15 ампер.
2. «Коротыш». В случае, когда предохранители прикуривателя Лада Ларгус сгорают часто, есть риск, что по сети гуляет короткое замыкание. Это происходит, когда плюсовой и минусовой провод имеют постоянный контакт. При срабатывании предохранителей надо взять тестер, а затем измерить вольтаж батареи при выключенном зажигании. Потом включаем его, вновь проводим замер. Различия больше 0,5 вольта свидетельствуют о появлении замыкания. Стоит прозвонить все провода прикуривателя и устранить его.
3. Сломанное гнездо. Активное использование посторонних электроприборов приводит к тому, что сам разъем прикуривателя Лада Ларгус расшатывается, параллельно разгибая фиксирующие лапки. Необходимо обесточить цепь, сняв кабель с батареи или вынув предохранитель. После надо подогнуть контактные лапки внутри гнезда патрона при помощи отвертки или ножа с тонким жалом.
4. Налет. Попадание жидкости, а также большой возраст, приводят к образованию ржавчины или окислившегося налета на контактах гнезда. Это препятствует нормальной работе прикуривателя на Лада. Желательно периодически принимать профилактические меры: вынуть из разъема стержень и протереть проблемные места наждачкой или надфилем до металлической основы.
5. Перегоревшая подсветка. Каждое гнездо прикуривателя на Лада оснащено светофильтром. Это помогает отыскать разъем ночью. За его работу отвечает лампа, спираль которой перегорает с возрастом, срабатывает предохранитель. Для ремонта потребуется снимать девайс и поменять лампочку рабочим элементом.
6. Выгоревшая нить накаливания. После долгого температурного воздействия спираль внутри стержня гнезда может перегореть, срабатывает предохранитель, из-за чего устройство перестает функционировать. Восстановление в этом случае не имеет смысла – требуется замена прикуривателя модели ВАЗ Ларгус.
7. Отпавшие кабели. Места пайки со временем могут отпасть, а от постоянной тряски – изоляция перетереться вместе с медным проводом. Нужно осмотреть все кабели гнезда на Лада на предмет заломов, обрывов или оплавленной изоляции. Иначе сработает предохранитель. Последнюю стоит залатать при помощи изоляционной ленты, контактные места – припаять паяльником с оловом, а оборванные шнуры заменить новыми.

Представленная далее таблица даст советы по восстановлению функционирования устройства:

Наименование поломки	Работа по исправлению
Слабый контакт	Отверткой подогнуть фиксирующие усики гнезда.
Появление постороннего налета	Убрать окислы и ржавчину при помощи надфиля, наждачной бумаги.
Сгоревший предохранитель	Установка исправного предохранителя номиналом 15 ампер в монтажный блок салона.
Неисправность проводов гнезда	С помощью тестера проверить контакты проводов на Лада, осмотреть их, заменить оборванные кабели новыми.
Перегорание лампочки	Разборка и замена исправной деталью.
Выгорание нихромовой нити	Замена прикуривателя.

Блоки под капотом

Основной блок

Он расположен в левой части моторного отсека за аккумуляторной батареей.

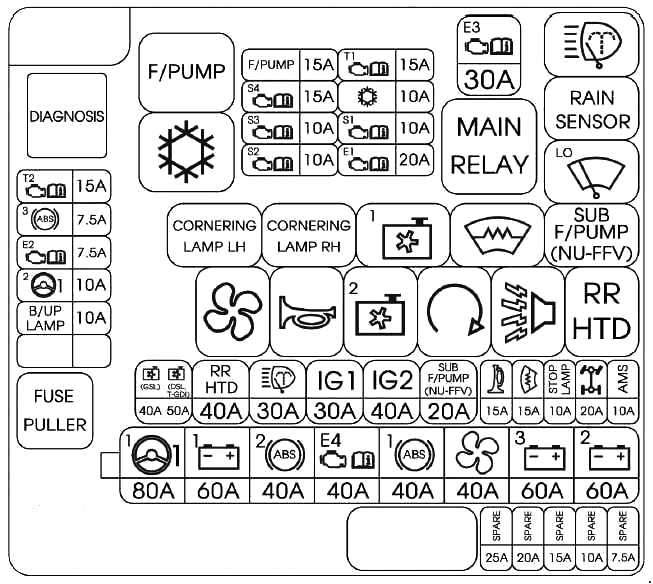

Схемы с крышки

Фото — схема

Обозначение

FL1	80А Электро усилитель руля
FL2	60А Распределительная коробка панели приборов
FL3	40А Блок управления системами ESP и ABS
FL4	40А Коробка EMS
FL5	40А Блок управления системами ESP и ABS
FL6	40А Реле вентилятора печки
FL7	60А Распределительная коробка панели приборов
FL8	60А Распределительная коробка панели приборов
FL9	40А Электро вентилятор системы охлаждения
FL10	40А Обогрев стекла двери задка
FL11	30А Омыватель фар
FL12	40А Выключатель (замок) зажигания
FL.13	40А Пусковое реле, замок зажигания
F14	15А Реле сирены охранной сигнализации
F15	15А Обогрев ветрового стекла
F16	10А Стоп-сигнал
F17	20А Блок управления системой полного привода
F18	20А Катушки зажигания, конденсатор
F19	7,5А Реле пуска, реле парковочного/ нейтрального положения АКП, датчик массового расхода воздуха, много функ­циональный переключатель
F20	7,5А Блоки управления системами ESP, ABS и ICM, многоцелевой переключатель, блок реле свечей накаливания, датчик воды в топливном фильтре, реле нагревателя топливного фильтра
F21	7,5А Переключатель селектора АКП
F22	15А Топливный насос
F23	15А Датчик концентрации кислорода, вентилятор системы охлаждения*. Клапан регулятора давления топлива**. Модуль устройства автоматической блокировки двигателя, датчик положения распределительного вала, реле топливного насос, клапан регулятора давления топлива, клапан регулятора магистрального давления***
F24	10А Кондиционер, форсунки*. Стоп-сигнал, датчик концентрации кислорода, кондиционер, реле вентилятора системы охлаждения**. Датчик положения коленчатого вала, датчик концентрации кислорода, кондиционер***
F25	10А Выключатель стоп-сигнала***
F26	15А РСМ* TCM***
F27	10А Кондиционер
F28	10А Модуль устройства автоматической блокировки двигателя, электромагнитный клапан регулировки впрыска, датчик положения коленчатого вала, датчик положения распределительного вала, клапан управления подачей масла, электромагнитный клапан продувки адсорбера*. Соленоидный клапан обвода охлаждения системы EGR, (система рециркуляции отработавших газов), электрический пускатель VGT (система газо распределения), модуль устройства автоматической блокировки двигателя, датчик положения распределительного вала, блок реле свечей накаливания, датчик уровня масла**. Соленоидный клапан обвода охлаждения EGR (система рециркуляции отработавших газов), электрический пуска­тель VGT (система газо распределения), датчик уровня масла, электро вентилятор системы охлаждения двигателя***
F29	20А Катушки зажигания*, ЕСМ**, ЕСМ***
FL30	30А Реле управления двигателем
R1	Реле топливного насоса
R2	Реле кондиционера
R3	Реле управления двигателем (главное реле)
R4	Реле системы предупреждения об экстренном торможении / Реле омывателя фар
R5	Реле стеклоочистителя (датчик дождя)
R6	Реле стеклоочистителя (медленный режим)
R7	Реле вентилятора
R8	Реле включения звукового сигнала
R9	Реле — высокая скорость электро вентилятора системы охлаждения
R10	Реле обогрева ветрового стекла
R11	Реле управления двигателем
R12	Электро вентилятор климатической системы
R13	Реле включения звукового сигнала
R14	Реле вентилятора охлаждения (низк.)
R15	Реле стартера
R16	Реле звуковой охранной сигнализации
R17	Реле обогрева заднего стекла

* Для бензиновых двигателей ** Для дизельных двигателей объемом 1,7 л *** Для дизельных двигателей объемом 2,0 л.

Устанавливается на модели с дизельным двигателем.

Фото — пример

Схема

Расшифровка

Главный предохранитель

На многих автомобилях Спортейдж 3 на плюсовой клемме аккумуляторной батареи находится главный силовой предохранитель выполненный в виде плавкой вставки высокой мощности.

Схема

На этом всё. А если Вам есть чем дополнить материал, то пишите в комментарии.
