Схема лада калина ваз-1117, ваз-1118, ваз-1119

Рассмотрим, схему включения стеклоподъемников на ладе калине

Схема (нажмите для увеличения)

Расшифровка обозначений выглядит так:

2 — выключатель зажигания;

3 — переключатель электростеклоподъемника правой передней двери;

4 — переключатель электростеклоподъемника правой задней двери;

5 — моторедуктор электростеклоподъемника правой передней двери;

6 — моторедуктор электростеклоподъемника правой задней двери;

7 — моторедуктор электростеклоподъемника левой задней двери;

8 — моторедуктор электростеклоподъемника левой передней двери;

9 — переключатель электростеклоподъемника левой задней двери;

10 — переключатель электростеклоподъемника левой передней двери;

11 — реле включения электростеклоподъемников;

А — к источникам питания;

В — к выключателю освещения приборов;

С — порядок условной нумерации штекеров в колодках электростеклоподъемников.

Две комплектации и две схемы

В варианте исполнения «Норма», если в нём предусмотрен ЦЗ, можно использовать два управляющих провода. На один из них подаётся «масса», если нужно открыть замки, на второй – если надо закрыть. Период подключения к «массе» должен занимать 0,7 секунды, и в большинстве сигналок такая настройка есть.

Если же говорить о комплектации «Люкс», здесь управляющие провода нам не помогут. Контакты реле, встроенных в сигнализацию, придётся включать в разрывы силовых шнуров. Несмотря на всю сложность, нареканий к этой схеме не было, а рассмотрим мы её прямо сейчас.

«Люксовый» вариант – самый сложный

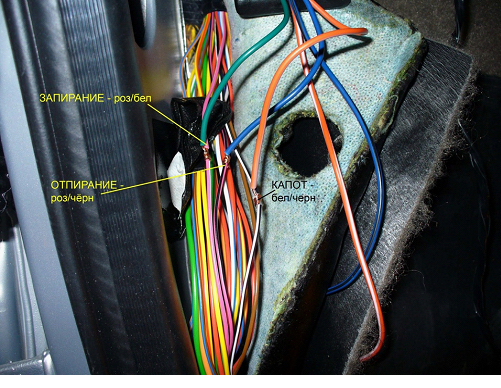

Сначала нужно удостовериться в том, что ЦЗ в автомобиле действительно подключен по схеме «Люкс». Кнопка управления, расположенная на двери, должна быть триггерной (без фиксации). Если у вас именно такой вариант авто, придётся повозиться. Нужно будет протянуть к блоку сигналки 4 силовых кабеля. Эти шнуры, в свою очередь, должны идти от места разрыва двух штатных проводов (жёлто-белого и жёлто-чёрного). Найдите их в жгуте под порогом.

Любая сигнализация снабжается двумя реле, одно из которых срабатывает на закрывание, второе – на отпирание замков. Силовые кабели, проведённые от точек разрыва, подключают к контактам реле.

Та часть жёлто-белого провода, которая идёт к актуаторам, подключается к общему контакту. Со второй половиной кабеля соединяют другой контакт реле (нормально замкнутый). Похожим способом подключаются к жёлто-чёрному проводу, но здесь используется реле открывания, а не запирания. Каждый из нормально разомкнутых контактов получает питание.

В нашем случае используется номинал «15 Ампер». Непосредственно перед монтажом нужно вызвонить ту пару проводов, которая направлена к актуаторам. Пробник должен показать значение 1,2 – 1,3 Ома. И конечно, выполняя монтажные работы, предварительно требуется снять минусовую клемму с АКБ. Будьте внимательны!

Вариант подключения для «Нормы»

Допустим, в двери водителя переключатель есть, но он имеет два фиксированных положения. Тогда, подключить сигналку будет просто. Понадобится сделать уже не 4, а 2 отвода, и не от силовых, а от двух сигнальных шнуров. Делать разрывы не нужно, просто выполняют Т-образное подключение. Схема здесь выглядит стандартно:

Выполнить монтаж можно, не разрывая проводов вовсе.

В рассмотренной выше схеме предохранитель отсутствует. Мы подключились к сигнальной проводке, а не к силовой, и теоретически можем не бояться любых замыканий. Всё же, свободные клеммы на сигналке лучше заизолировать. То же относится ко всем точкам соединений.

Защитные компоненты

Потребители энергии в бортовой сети Лада Калина защищены двумя видами элементов:

предохранителями;
электромагнитными реле.

Предохранители снабжены специальными плавкими элементами, которые перегорают при повышении силы тока, проходящего через вставку, сверх допустимой нормы. Подключение предохранителя к защищаемому им токоприемнику выполняется по последовательной схеме.

Плавкие вставки заключены в определенные блоки, еще называемые монтажными. Один располагается в салоне, а второй под капотом. Каждому предохранителю производитель «вверил» защищать свой участок цепи. Элемент способен выдержать определенную величину максимума силы тока. Именно на такой максимум и рассчитан конкретный предохранитель, поэтому при его замене требуется подбирать аналог с идентичным значением силы тока.

В блоке расположены 28 плавких вставок. В этом числе присутствуют 4 элемента в качестве резерва. Их номинальные значения силы тока составляют: 2 А, 7,5 А, 10 А, а также 20 А.

Для возможности включения в цепь дополнительных вставок в блоке предусмотрены три свободных гнезда. Общее число предохранителей одинаково для любого кузовного исполнения Лада Калина, будь то седан и пр.

Реле представлено в виде устройства, позволяющего в потребный момент производить замыкание или отключение цепи. Реле также присутствуют в ранее указанных блоках.

В первом монтажном модуле расположены реле, отвечающие за функционал:

стеклоподъемников;
сигналов поворотов;
очистителей ветрового стекла;
клаксона;
элементов дальнего освещения;
системы обдува стекла.

Кроме этого, реле обеспечивают выполнение таких вспомогательных функций, как:

омыватель передней оптики;
противотуманные световые устройства;
обогрев кресел в салоне.

В блоке управления мотором расположились реле, управляющие такими узлами:

зажиганием;
подключением топливного насоса;
включением электро-вентилятора.

Сам модуль находится в салоне ниже передней панели. Для обеспечения доступа потребуется демонтировать правую накладу на консоли, выкрутив крепежный компонент.

Схема системы зажигания Лада Калина Люкс

1 — датчик контрольной лампы давления масла; 2 — датчик указателя температуры охлаждающей жидкости; 3 — блок предохранителей дополнительный; 4 — предохранители электровентилятора системы охлаждения двигателей; 5 — реле электробензонасоса; 6 — реле электровентилятора системы охлаждения двигателя; 7 — реле зажигания; 8 — реле 2 электровентилятора системы охлаждения двигателя; 9 — реле 3 электровентилятора системы охлаждения двигателя; 10 — электровентилятор системы охлаждения двигателя; 11 — датчик положения дроссельной заслонки; 12 — регулятор холостого хода; 13 — датчик температуры охлаждающей жидкости; 14 — колодка диагностики; 15 — колодка жгута системы зажигания к колодке жгута панели приборов; 16 — электромагнитный клапан продувки адсорбера; 17 — датчик скорости; 18 — колодка жгута системы зажигания к колодке жгута панели приборов 2; 19 — датчик массового расхода воздуха; 20 — датчик положения коленчатого вала; 21 — датчик кислорода; 22 — контроллер; 23 — датчик неровной дороги; 24 — датчик кислорода диагностический; 25 — колодка жгута катушек зажигания к колодке жгута системы зажигания; 26 — катушки зажигания: 27 — колодка жгута системы зажигания к колодке жгута катушек зажигания; 28 — свечи зажигания; 29 — форсунки; 30 — резистор; 31 — датчик давления системы кондиционирования воздуха; 32 — колодки жгута системы зажигания и жгута проводов форсунок; 33 — датчик фаз; 34 — датчик детонации.

Жгут проводов системы зажигания -11184-3724026-10. Жгут проводов катушек зажигания -1118-3724148-00. Жгут проводов форсунок -11184-3724036. А — к клемме «плюс» аккумуляторной батареи.

Некоторые владельцы Лада Калина 2 поколения сталкиваются с проблемами в работе передних или задних стеклоподъемников (ЭСП) уже в период обкатки автомобиля. Причин этой неисправности может быть несколько, все они описаны в этой статье.

Блок управления стеклоподъемниками калина

Иногда, в фазе движения в машине, не работает должным образом блок управления электростеклоподъемниками, Калина в этом случае не исключение. Часто такой агрегат просто отказывается сдвигать задние или передние окна в пространстве. Есть много причин для этого. Чаще всего встречаются дефекты сборки и ошибки эксплуатации. В каждом из этих случаев вы можете самостоятельно провести диагностику стеклоподъемников Kalina.

Анализ сложившейся ситуации

Водители с начальными навыками работы с инструментами поймут, что делать, если не работает стеклоподъемник на Калине. Для начала нужно проверить предохранитель и реле, установленные в монтажном блоке. На схеме, прилагаемой к официальной инструкции по эксплуатации автомобиля, обозначены элементы, обозначенные как F2 (25 A) и K2, соответственно. Если проблему найти не удалось, то осмотр переносится на выводы электродвигателя машины Лада Калина.

Для этого аккуратно разбираем обшивку двери. Узнать точный уровень напряжения помогут мультиметр или контрольная лампа на 12 В. Если на клеммах нет напряжения, нужно проверить наиболее вероятных виновников возможной неисправности. Сначала идет кнопка стеклоподъемника, потом проводка, разъемы.

Отсутствие явных следов неисправности здесь требует проверки блока управления стеклоподъемниками

Важно сделать одну оговорку: для автомобиля, представленного в комплектации люкс, необходимо осмотреть электронный блок центрального кузова (LEC). Завершается процедура диагностики неисправности выводом о прохождении тока на электродвигатель или его отсутствии

Если есть электричество, но движение окон Kalina не наблюдается, возможную причину следует искать в местах, описанных ниже:

наклонное стекло;
стеклянный зажим;
оконный шнур порвался или изношен;
износ экрана мотора привода стекол;
втягивание моторного щита трансмиссии;

Дальнейшие действия зависят от характера обнаруженной неисправности. В худшем случае замена сломанной или изношенной детали займет 70 минут. Все зависит от опыта автовладельца и реальной поломки. Например, снятие и установка нового реле займет около часа.

Техническое обслуживание транспортного средства

Замену автозапчастей рекомендуется производить только на оригинальные. Соблюдение этого требования исключает последующий внеплановый ремонт. Если требуется обслуживание кнопки стеклоподъемника Kalina, для начала нужно найти необходимые инструменты.

Используя 2 маленькие плоские отвертки, извлеките блок из пазов. Прямая замена проводится без резких движений, чтобы не сломать хрупкие элементы

Как только появится возможность доступа к проводке, необходимо с такой же осторожностью выбросить вилку. Это можно сделать с небольшими физическими усилиями

Защелка используется для отсоединения второй вилки.

После того, как блок питания снят, его необходимо осмотреть. Наличие каких-либо механических повреждений говорит о необходимости обязательной замены. Даже капитальный ремонт не поможет восстановить его работоспособность. Перед установкой нового диска требуется дополнительная проверка. Актуальность его возрастает, когда речь идет о замене реле.

После удаления неисправной детали вручную проверьте все оборудование и соединительные кабели. Следы обугливания или повреждения являются признаком того, что очень вероятно, что кнопку стеклоподъемника Kalina необходимо заменить. В противном случае необходимость в повторном ремонте нарастет в течение 2-3 месяцев. Это связано с повышенной нагрузкой на стеклоподъемник Лады.

Монтаж рабочего агрегата осуществляется строго в обратной последовательности. Сначала аккуратно подключаются провода и 2 вилки. Если с кнопкой стеклоподъемника производились какие-либо манипуляции, надежность ее крепления необходимо проверить вручную. Если визуальный осмотр не выявил проблем, на ее место устанавливается кнопка стеклоподъемника Калина.

После того, как все кабели подключены, блок закрепляется с помощью прилагаемых креплений. Ремонт завершается проверкой работоспособности системы

Следует обратить внимание на плавность хода и отсутствие минимальных задержек. В дальнейшем, если стеклоподъемник на Калине не работает, неисправность можно устранить самостоятельно

Блок управления стеклоподъемником выходит из строя по разным причинам. Своевременный ремонт поможет избежать значительных затрат в будущем.

Электросхема Лады Калины (седан, хэтчбек)

Схема электрооборудования автомобиля Лада Калина состоит из нескольких основных элементов и систем. Каждая из них, отвечает за определенные функции. К таким системам относят: схему осветительных приборов, систему зажигания, управление дигателем, звуковые сигналы и функции дополнительного комфорта. Все вышеперечисленные узлы, получают питание от аккумуляторной батареи.

При выходе из строя, любого элемента электрической системы, вся цепь перестает исправно работать, поэтому важно следить за ее целостностью, и вовремя проводить замену изношенных элементов

Порядок работы цепей

Как было сказано ранее, вся схема электрооборудования получает питание от АКБ. При включении зажигания, напряжение поступает на плюсовую клемму, и включает всю электрическую цепь. Приборы, ответственные за управление двигателем остаются без питания.

Схема работы двигателем

После того, как двигатель автомобиля Лада Калина будет запущен, ток от АКБ поступает на катушку зажигания, через выпрямитель, и провоцирует появление искры. Далее в работу включается генератор, и обеспечивает бесперебойную работу всего электрооборудования, во время работы двигателя.

Схема электроприборов

Все электроприборы автомобиля Лада Калина, подключены к системе питания через блок предохранителей. Каждый прибор имеет свою, максимально допустимую силу тока. При превышении данной отметки в системе, предохранитель прибора сгорает, при этом сохранив сам прибор.

Наибольшее количество энергии, расходует схема оборудования двигателя. К ней относятся такие детали, как: стартер, генератор, иммобилайзер, включатель зажигания, резистор и электро-бензонасос.

Меньше энергии уходит на осветительные приборы. Учитывая то, что они, в отличии от двигателя, работают не бесперебойно, на заряд АКБ они практически не влияют. К осветительным приборам Лада Калина относят: лампы ближнего и дальнего света, указатели поворотов, габаритные огни, стоп-сигналы, лампочка заднего хода, подсветка панели приборов, лампочки-индикаторы, плафоны освещения салона, лампочка освещения багажника, бардачка и подкапотного пространства.

Вся эта схема, имеет множество соединений между элементами. Данные соединения происходят через катушки (для изменения силы тока) и предохранители (для предотвращения замыкания всей цепи).

Также, схема электрооборудования автомобиля Лада Калина, включает в себя приборы повышенного комфорта. К ним относят: электростеклоподъемники, прикуриватель, сигнализация, электроблокировка замков, акустика, датчики уровня бензина, масла, тормозной и трансмиссионной жидкости, подогрев сидений, стекла и т.д.

Вывод

Все элементы электрической цепи автомобиля, полностью защищены от замыкания и сгорания. Так как довольно часто, при проходе электрического тока через выпрямитель, напряжение в цепи меняется. Особенно часто это происходит тогда, когда двигатель работает лишь на одном генераторе. В таком случае, АКБ не поддерживает постоянное напряжение, и оно постоянно повышается при высоких оборотах, и понижается при холостых.

Все остальные электрические схемы ВАЗ 1117, 1118 и 1119

Альбом электросхем

Электросхема автомобилей Лада Калина ВАЗ-1118:

1 — правая блок-фара;

2 — выключатель подкапотной лампы;

3 — звуковой сигнал,

4 — стартер;

5 — аккумуляторная батарея;

6 — генератор;

7 — электродвигатель очистителя ветрового стекла;

8 — левая блок-фара;

9 — переключатель электростеклоподъемника правой передней двери (пассажирcкая);

10 — моторедуктор электростеклоподъемника правой передней двери;

11 — замок правой передней двери;

12 — колодка подключения к правой передней колонке;

13 — электродвигатель омывателя ветрового стекла,

14 -датчик температуры воздуха;

15-колодка подключения к жгуту проводов системы впрыска:

16 — замок левой передней двери;

17 — датчик уровня тормозной жидкости,

18 — колодка подключения к левой передней колонке;

19 — переключатель электростеклоподъемника правой передней двери (водительская):

20- переключатель электростеклоподъемника левой передней двери:

21 — выключатель блокировки дверей в блоке переключателей;

22 — моторедуктор электростеклоподъемника правой передней двери.

23 — монтажный блок;

24 — иммобилизатор;

25 — блок управления электропакетом;

26 — комбинация приборов;

27 — правый боковой указатель поворота;

28 — лампа освещения вещевого ящика:

29 — выключатель лампы освещения вещевого ящика’

30 — выключатель стоп-сигнала;

31 — выключатель зажигания;

32 — модуль управления светотехникой

33 — подрулевой переключатель;

34 — левый боковой указатель поворота:

35 — колодка подключения к правой задней колонке;

36 — замок задней двери,

37 — выключатель обогрева заднего стекла;

38 — выключатель блокировки заднего хода;

39 — выключатель аварийной сигнализации,

40 — переключатель электродвигателя отопителя;

41 -дополнительный резистор;

42 — электродвигатель отопителя;

43 — колодка подключена к левой задней колонке;

44 — электробензонасос с датчиком уровня топлива,

45 — выключатель лампы света заднего хода;

46 — датчик включения ручного тормоза.

47 — прикуриватель;

48 — блокировка заднего хода,

49 — колодка подключения к радиоаппарату:

50 — лампы подсветки рычагов управления отопителем

51 — осветитель;

52 — блок управления электромеханическим усилителем руля;

53 — блок освещения салона;

54 — правый задний фонарь,

55 — моторедуктор блокировки багажника;

56 — выключатель в замке багажника,

57 — фонари освещения номерного знака,

58 — дополнительный сигнал торможения,

59 — элемент обогрева заднего стекла;

60 — фонарь освещения багажника;

61 — левый задний фонарь

Примечание. На данной схеме не показаны точки соединения и колодки жгутов проводов. Наряду с буквенным обозначением цвета проводов применяется обозначение номера элемента схемы, к которому направляется данный провод, например «6».

Условные обозначения «S» и «G» означают, что элемент имеет соединение с несколькими элементами схемы или с точкой заземления соответственно.

Для монтажного блока вместо его численного обозначения указывается конкретный предохранитель или реле, например «F1» или «К1» В некоторых случаях, кроме обозначения номера элемента, приводится через косую дробь и номер контакта, например «25/17».

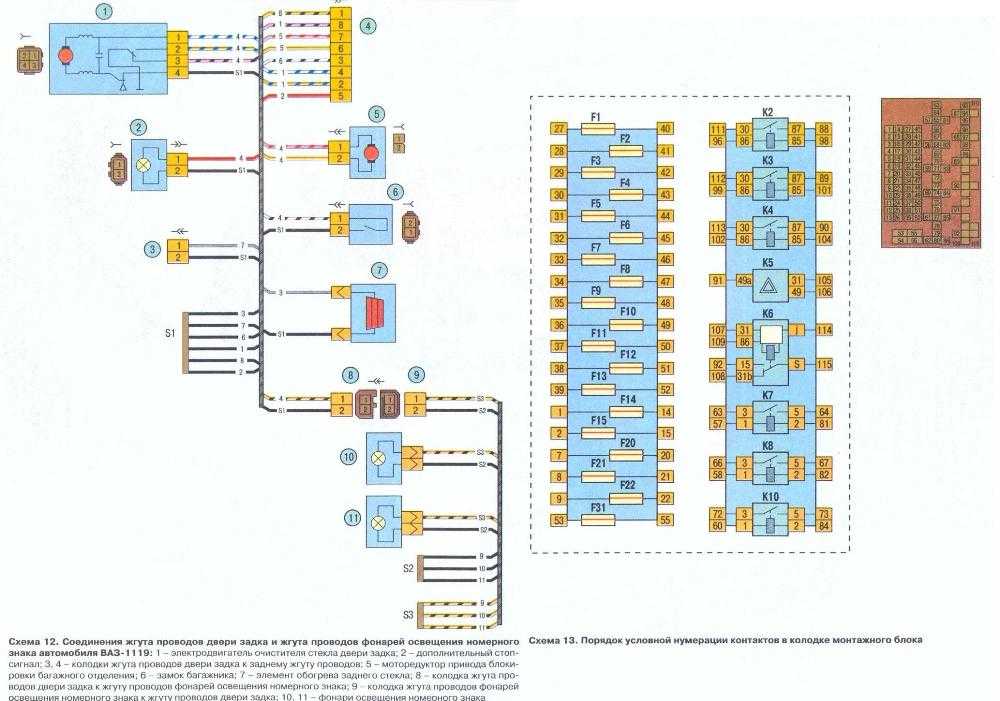

Электросхема задней двери Лада Калина: 1 — к заднему жгуту проводов; замок двери.

Электорсхема коробки жгута воздухопритока: 1 — к жгуту проводов панели приборов; 2 — электродвигатель стеклоочистителя; 3 — датчик положения капота; 4 — датчик уровня тормозной жидкости.

Источники

http://xn—-8sbabr6ahc3e.xn—p1ai/elektro-shema-kalina.html
http://www.vazdriver.ru/elektroshema_vaz1118/shema_elektrooborudovaniya_lada_kalina_lada_kalina.html
http://www.autosecret.net/lada-kalina/jelektrooborudovanie-lada-kalina/jelektroshemy-lada-kalina

Установка электрических стеклоподъемников ГРАНАТ на LADA Kalina и LADA Granta в передние двери. Иллюстрированная инструкция

В приводимой инструкции описан процесс установки электростеклоподъемника в передние двери автомобиля Lada Kalina. Их установка в передние двери автомобилей семейства Lada Granta аналогичен, за исключением некоторых особенностей, которые также описаны в данной статье.

Обращаем Ваше внимание, что установка электрических стеклоподъемников на автомобиль должна производиться в специализированных центрах квалифицированным персоналом. Перед началом работ необходимо ознакомиться с инструкцией по эксплуатации автомобиля и дополнительно установленного оборудования и выяснить возможность отключения аккумулятора, так как это может повлиять на работу бортового компьютера, настройку аудио аппаратуры и других устройств

Перед началом работ необходимо ознакомиться с инструкцией по эксплуатации автомобиля и дополнительно установленного оборудования и выяснить возможность отключения аккумулятора, так как это может повлиять на работу бортового компьютера, настройку аудио аппаратуры и других устройств.

Если аккумулятор отключить нельзя, рекомендуется на время монтажных работ удалить предохранители цепей, к которым подключаются электростеклоподъемники и освещение салона автомобиля.

Снимаем обивку дверей. Поднимаем стекло в верхнее положение, и фиксируем от самопроизвольного опускания. Демонтируем штатный стеклоподъемник.

Установка показана на стенде с вырезом с внешней стороны двери для демонстрации некоторых ньюансов монтажа.

Механизм электрического стеклоподъемника заводим в дверь через технологическое окно при поднятом вверх стекле.

Сверлим отверстие в верхней части двери (координаты указаны в инструкции), нижние отверстия используем штатные.

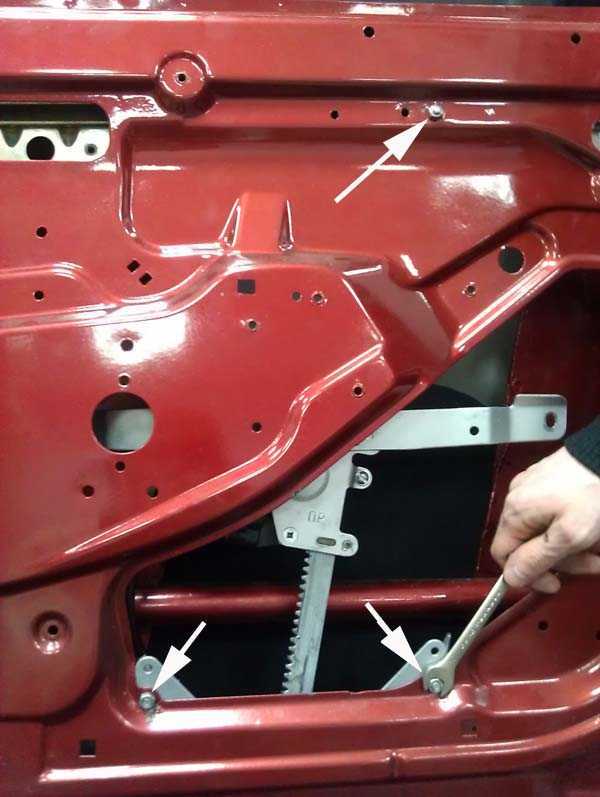

Вставляем механизм в отверстия (показаны стрелками) и накручиваем гайки М10, затягиваем ключом.

Включением моторедуктора поднимаем каретку максимально вверх, совмещаем отверстия на каретке и стеклодержателе, фиксируем винтами.

Установка электростеклоподъемника в Lada Granta

Особенностью установки электростеклоподъемника на Lada Granta является крепления стекла к каретке используя кронштейны из комплекта поставки (показан на фото).

Резиновая прокладка используется от штатного тросового стеклоподъемника.

Для установки кронштейна потребуется подрезать штору приклееную к стеклу.

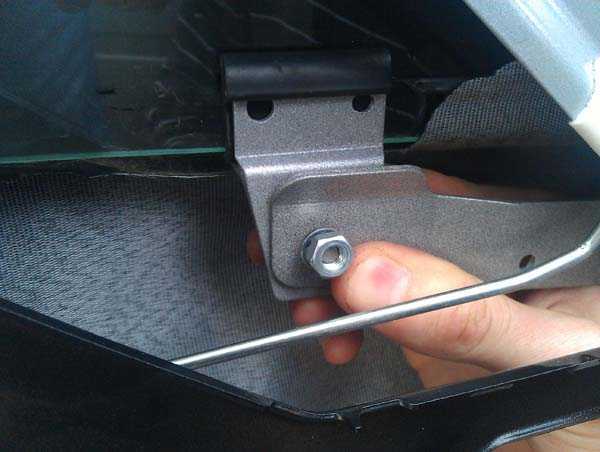

Закрепляем кронштейн на каретке.

Включением проверяем что стекло во время подъема и опускания не перекашивает, регулируем при необходимости.

Стекло должно перемещаться без рывков и заеданий. В случае невыполнения данного требования, необходимо ослабить крепление стеклоподъемника к стенке двери, слегка повернуть весь механизм в ту или другую сторону и затянуть предварительно крепежными деталями. После повторной проверки и выполнения данных требований окончательно затянуть крепежные детали.

Из полости двери, через отверстие в стойке, протягиваем двухжильный провод по салону до места расположения переключателей. Вставляем контакты в корпус, контакты на другом конце провода соединяем с электродвигателем стеклоподъемника.

Корпуса с проводками соединяем с переключателями. Выполняем соединения в соответствии со схемой подключения электростеклоподъемника:

Присоединяем аккумулятор. Включаем габаритные огни автомобиля, при этом должна включиться подсветка переключателя электростеклоподъемника.

Пробным включением проверяем работоспособность стеклоподъемника.

Устанавливаем на место обивку двери. Ставим декоративные заглушки в отверстия от ручек штатных стеклоподъѐмников в обивках дверей и закрепляем их зажимами.

Никакие работы по доработке электрики или по подключению дополнительного электрооборудования не могут проходить без электросхем. Далее Вы найдете набор электрических схем ВАЗ 1117, 1118 и 1119.

Схема стеклоподъемника ВАЗ-2115, ВАЗ-2115

Электростеклоподъемники передних дверей на автомобили ВАЗ-2115, ВАЗ-2114 (обычно электрические стеклоподъемники устанавливаются только на передние двери).

1 – монтажный блок; 2 – переключатель электростеклоподъемника правой передней двери; 3 – моторедуктор электростеклоподъемника правой передней двери; 4 – моторедуктор электростеклоподъемника левой передней двери; 5 – переключатель электростеклоподъемника левой передней двери; 6 – выключатель зажигания; К5 – реле включения электростеклоподъемников; А — к источникам питания; В — к выключателю наружного освещения.

Схема стеклоподъемников на ВАЗ-2107

На рынке автомобильных товаров для старых механических моделей ВАЗ есть комплекты электрических стеклоподъёмников разных производителей, наиболее популярные из них «ГРАНАТ» и «ФОРВАРД» реечного типа. Рейка стеклоподъёмника является корпусом, в котором расположено устройство перемещения стекла — зубчатая цепная передача. Уже на рейке закреплён неподвижный электродвигатель, приводящий весь механизм в работу.

Для подключения электростеклоподъёмников нужно определить место, откуда вы возьмёте питание. В ВАЗ-2107 это удобнее всего сделать от прикуривателя. Если такой вариант не подходит, тогда электропроводку придётся вести от аккумулятора.

Электрическая схема Лада Калина 2

Схема электрических соединений жгута проводов переднего 21924

1 – фара правая; 2 – электродвигатель омывателей; 3 – фара левая; 4 – стартер Lada Kalina 2; 5 – батарея аккумуляторная; 6 – блок предохранителей основной; 7 – генератор ВАЗ-2192; 8 – сигнал звуковой; 9, 10, 11 – колодки жгута проводов переднего к колодкам жгута проводов панели приборов; 12 – электродвигатель вентилятора климатической установки; 13 – электровентилятор системы охлаждения двигателя; 14 – гидроагрегат АБС; 15 – датчик скорости правый передний; 16 – датчик скорости левый передний; 17 – колодка жгута проводов переднего к колодке жгута проводов заднего; 18 – противотуманная фара правая; 19 – противотуманная фара левая; 20 – датчик температуры окружающего воздуха; 21 – выключатель лампы света заднего хода; 22 – компрессор кондиционера; 23 – сигнал звуковой тревожный; 24 – электродвигатель омывателя заднего стекла.

Схема соединений жгута проводов системы зажигания 21903

1 – датчик контрольной лампы давления масла; 2 – генератор Lada Kalina 2; 3 – дроссельный патрубок с электроприводом; 4 – датчик температуры охлаждающей жидкости; 5 – колодка жгута проводов системы зажигания к колодке жгута проводов панели приборов; 6 – электромагнитный клапан продувки адсорбера; 7 – датчик давления системы кондиционирования воздуха; 8 – датчик массового расхода воздуха; 9 – датчик положения коленчатого вала; 10 – датчик концентрации кислорода; 11 – контроллер; 12 – датчик концентрации кислорода диагностический; 13 – колодки жгута проводов системы зажигания и жгута проводов катушек зажигания; 15 – катушки зажигания; 16 – свечи зажигания; 17 – форсунки; 18 – колодки жгута проводов системы зажигания и жгута проводов форсунок; 19 – датчик фаз; 20 – датчик детонации.

Схема электрических соединений жгута проводов панели приборов 21924

1,2 – колодки жгута проводов панели приборов к колодкам жгута проводов переднего; 3, 4 – колодки жгута проводов панели приборов к колодкам жгута проводов заднего; 5 – модуль управления светотехникой; 6 – выключатель зажигания; 7 – переключатель режимов бортового компьютера; 8 – переключатель стеклоочистителей; 9 – комбинация приборов; 10 – переключатель световой сигнализации; 11 – выключатель привода замка багажника; 12 – колодка диагностики; 13 – колодка жгута проводов панели приборов к колодке жгута проводов коробки воздухопритока; 14 – выключатель обогрева заднего стекла; 15 – выключатель аварийной сигнализации; 16 – выключатель сигнала торможения; 17 – мультимедийная система; 19 – устройство вращающееся; 20 – модуль надувной подушки безопасности водителя; 21 – выключатель звукового сигнала; 22 – монтажный блок: К1 – реле электровентилятора системы охлаждения двигателя; К2 – реле включения блокировки дверей; К3 – дополнительное реле стартера; К4 – дополнительное реле; К6 – реле стеклоочистителя; К7 – реле включения дальнего света фар; К8 – реле звукового сигнала; К9 – реле включения ближнего света фар; К10 – реле включения обогрева заднего стекла; К11 – главное реле Лада Калина 2; К12 – реле топливного насоса; 23 – электроусилитель рулевого управления; 24 – прикуриватель ВАЗ-2192; 25 – плафон освещения вещевого ящика; 26 – выключатель освещения вещевого ящика; 27 – колодка жгута проводов панели приборов к колодке жгута проводов системы зажигания; 28 – контроллер системы управления двигателем; 29 – колодка жгута проводов панели приборов к колодке жгута проводов заднего 4; 30 – педаль акселератора электронная; 31 – резистор добавочный; 32 – электродвигатель отопителя; 33 – датчик солнечной радиации; 34 – выключатель системы курсовой устойчивости (ESC); 35 – реле (К13) электровентилятора системы охлаждения двигателя 3; 36 – реле (К16) компрессора; 37 – реле (К14) обогрева ветрового стекла; 38 – реле (К15) обогрева ветрового стекла 2; 39 – регулятор корректора фар; 40 – выключатель сигнала положения педали сцепления; 41 – модуль надувной подушки безопасности пассажира; 42 – датчик температуры испарителя; 43 – датчик угла поворота рулевого колеса; 44 – элемент обогрева ветрового стекла; 46 – выключатель обогрева ветрового стекла; 47 – центральный блок кузовной электроники; 48 – микромоторедуктор заслонки распределителя воздушного потока; 50 – контроллер системы автоматического управления климатической установкой; 51 – микромоторедуктор смешивания потоков воздуха; 52 – микромоторедуктор привода заслонки рециркуляции.
