Схема подключения сигнализации

Как установить самостоятельно

В принципе, для установки можно пригласить соответствующих специалистов или провести её самому. В первом случае это будет дороже, но, при этом гораздо качественнее и надёжнее.

Во втором случае это будет гораздо дешевле. Однако, потребуется вложить немало труда в этот процесс, внимательно разобравшись в сути того, что нужно сделать.

Рассмотрим ситуацию, когда вы приняли решение установить систему охраны самостоятельно. Кроме всего прочего, проделав всю необходимую для этого работу, вы, вне всякого сомнения, многому научитесь в этой сфере.

Что нужно приготовить для проведения этой работы

Сердцем охранной сигнализации, без сомнения, является блок панели управления. В него приходят сигналы от датчиков. Именно он принимает решение о том, что произошло проникновение и включает соответствующее исполнительное устройство. Этот блок на самом деле является достаточно сложным электронным устройством.

Для установки его нужно купить, сделать самостоятельно достаточно сложно.

Устройство бесперебойного питания. При сбоях электропитания возможны сбои в системе охраны. Конечно, этим могли бы воспользоваться злоумышленники. Для того чтобы этого не произошло можно воспользоваться таким устройством. Также необходим запасной независимый источник электропитания.

Нужно некоторое количество различных сигнальных устройств. Среди них: герконы с магнитами, датчики движения, датчики разбития стекла, датчики задымленности (для кухонного помещения).

Различные устройства оповещения. Это может быть подача световых или звуковых сигналов. Передача сигнала на пункт охранной фирмы. Оповещение на один или несколько мобильных телефонных номеров (при применении GSM-сигнализации).

Клавиатурный пульт. Он фактически является интерфейсом охранной системы. Может дополнительно оснащаться микрофоном, сканером или видеокамерой для использования дополнительных мер безопасности.

Провода для присоединения к управляющему блоку. Могут потребоваться дополнительные технические устройства для обнаружения воров (это могут быть видеокамеры, прожекторы или аналогичное оборудование).

Возможные неисправности после монтажа

Ненадлежащая профилактика — вот основные причины неполадок в пожарной сигнализации. Другими словами, надо постоянно проводить все профилактические работы. Очень часто выходят из строя дымовые датчики, поскольку в их камеру попадают разнообразные частицы и другой мусор. Однако встречается обрыв шлейфа или системные ошибки, которые также становятся причиной неисправностей.

Рассматривая пожарную систему сигнализации, выделяются основные неполадки:

• Отказ шлейфа;
• Сбой даты, а также времени;
• Подача электричества с перебоями;
• Неполадки в линии телефона или основного модуля;
• Неисправная сирена;
• Разряженные аккумуляторы.

Часто существенный урон пожарной сигнализации приносят загрязнённые и сильно запылённые рабочие помещения, высокая влажность или высокая температура. Также причиной выхода из строя ОПС становятся и банальные причины, например, обрыв кабелей, из-за чего сигнализация может даже без возгорания пищать, мигать и так далее. Но наиболее серьёзной причиной неполадок всё-таки становится вмешательство неквалифицированных специалистов, самодеятельность или подходящий к завершению срок эксплуатации.

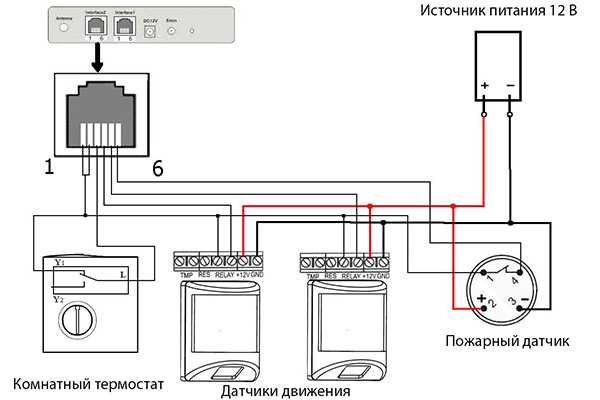

Схема охранной сигнализации

Давайте рассмотри структурную
схему подключения охранной сигнализации.

В системах охранных сигнализаций квартир и домов в основном используются три типа датчиков.

Датчики отрытия
— магнито-контактные. Устанавливаются на двери и окна и выдают сигнал при их открытии.

Датчики движения
— объемные. Контролируют объем внутри
помещения, и при обнаружении движения выдают сигнал сработки.

Датчики разбития стекла
. Устанавливаются вблизи окон и при их разбитии формируют сигнал для ПКП.

Подробно различных типах охранных датчиков (их еще называют извещатели), принципах работы, схемах подключения, особенностях установки я планирую рассказать в отдельных тематических статьях и видео. Поэтому, если вам эта тема интересна, подписывайтесь на новостную рассылку и мой видеоканал, ссылка внизу статьи.

Приемно-контрольный прибор представляет собой плату, которая монтируется в специальном щите. Питание осуществляется от сети 220В через
специальный
блок питания. Для обеспечения бесперебойной работы на случай отсутствия сетевого питания, внутри щита устанавливается аккумуляторная батарея. ПКП необходимо правильно
подключить к электросети, как это сделать — в этом материале.

Для подключения всех устройств системы на плате ПКП установлены специальные клеммники.

Приемно-контрольные приборы выпускаются на различное количество охранных зон. Многие системы поддерживают возможность расширения количества подключаемых зон, это позволяет подключать большое количество извещателей и строить большие многофункциональные системы.

Для управления и изменения настроек к ПКП подключается клавиатура (пульт). С клавиатуры можно поставить/снять с охраны всю систему или ее часть; запрограммировать необходимые настройки; изменить пароли; просмотреть память тревог или неисправностей и другие возможности.

Охранную сигнализацию также можно поставить или снять с охраны дистанционно с помощью брелока.

После получения сигналов от охранных извещателей ПКП обрабатывет их в соответсвии с запрограммированной тактикой охраны, и выдает управляющие сигналы на исполнительные устройства. И
сполнительные устройства могут подключаться как непосредственно к плате централи, так и через специальные модули (платы расширения выходов, диаллеры, коммуникаторы и др.).

Подробное описание всех устройств системы выходит за рамки этой публикации и будет рассмотрено в других материалах по этой теме.

Виды пожарной сигнализации

Для продуктивной работы системы пожарной сигнализации нужно предварительно разработать соответствующий алгоритм действий. Делать это лучше детально для того, чтобы во время паники точно знать, что делать. От этого зависит насколько критичными будут последствия. Кроме того, она также должна передавать информацию о составе системы и схемы работы. Она прилагается обычно к инструкции по техобслуживанию. Ниже будет предоставлен обзор самых популярных видов пожарных сигнализаций.

Пороговая

Устройство состоит из точечных пожарных извещателей, которые являются неадресными. Они наделены определенным уровнем чувствительности. Общая линия состоит из совокупности отдельных элементов. При возникновении опасности, прибор передает сигнал тревоги. Пульт системы никак не реагирует на адрес. Там отражены линии, которые связаны с сигнальным датчиком. Пороговый вид используется в небольших помещениях.

Адресно-пороговая

В данной системе присутствуют также приборы оповещения. Они срабатывают при наличии факторов. Сигнал передается посредством передачи сигнала в шлейф. Благодаря процессу обмена данными пульт производит реализацию алгоритма действий и указывает конкретное расположение, который подал сигнал тревоги.

Адресно-аналоговая

Данный способ считается самым эффективным. Он обладает преимуществами нескольких типов контуров. Решение о возникновении опасности осуществляется посредством пульта.

Дымовые приборы

Датчики размещаются на потолке. Это делается потому что дым поднимается вверх и там концентрируется. Дымовой как правило состоит из следующих компонентов:

1. Оптическая система.
2. Электронная плата.
3. Разъемный корпус.

Дымовой датчик

Работа средств пожарной сигнализации основывается на фиксировании появления дыма в корпусе посредством оптической системы. При возникновении дыма, прибор начинает отражать световые лучи, попадающие на фотоэлемент, который активируется. Контролируется это с помощью электронной схемы.  В случае проникновения пара или газа, тоже происходит срабатывание. Именно поэтому дымовой не устанавливают на кухне или в душевой. Монтаж пожарной сигнализации на территории места для курения провоцирует срабатыванию ложного сигнала тревоги.

Тепловой сигнализатор

Оборудование для пожарной сигнализации на потолке. Там находится тепло, которое выделяется огнем. Работает он по следующим причинам:

1. Увеличении температурных показателей.
2. Увеличении нагревания.

Датчики пламени

Корпус содержит контакты, которые отведены друг от друга с помощью механического напряжения. Средства пожарной сигнализации срабатывают при повышении показателя температуры до 70 градусов. Поскольку устройства совершенствуются.

Ручные пожарные извещатели

Принцип работы пожарной сигнализации состоит в обеспечении круглосуточной беспрерывной работы. Во время проявления начальных признаков пожара, двухпроводный шлейф срывается ручным способом. Это происходит благодаря ручному включению. В месте монтажа должна быть хорошая освещённость.

Наличие функции автозапуска

Все современные автосигнализации имеют функцию автозапуска, которую можно активировать непосредственно самому или путем програмирования брелока. Как и любая система данная функция имеет свои преимущества и недостатки.

Преимущества

Разобравшись с основными особенностями автоматического запуска автомобильной сигнализации, можно оценить все преимущества, которые обеспечивает подобная функция. Среди основных положительных факторов можно отметить:

Возможность выходить утром к полностью прогретому автомобилю

Это позволяет не мёрзнуть в машине, а выходить из подъезда, садиться в авто и сразу ехать.
Значительная экономия времени, что так важно для современного человека. Применение опции автозапуска позволит не тратить время на ожидание, пока двигатель нагреется до рабочего состояния.
Водитель гарантированно сможет ездить на своём авто даже в сильный мороз

Если установить автозапуск при определённом режиме, то двигатель будет заводиться при снижении температуры до запрограммированность параметра.
Значительное снижение возможного износа деталей, что существенно увеличивает общий ресурс двигателя.

Наряду с положительными сторонами применения сигнализации с автоматическим запуском стоит отметить некоторые недостатки его использования.

Недостатки

Самым главным минусом является повышенный расход используемого топлива. В холодное время года двигателю придётся заводиться несколько раз за ночь, что приведёт к тратам дополнительного количества топлива.

Ещё одним недостатком является возможность посадить аккумулятор. В процессе запуска стартера потребляется достаточно большое количество тока, в результате аккумулятор может быть разряжен немного быстрее положенного.

Чтобы не столкнуться утром с вышедшей из строя батареей, важно правильно настраивать систему. Необходимо дать время мотору поработать примерно 15 минут, чтобы заряд был полностью восстановлен

Это интересно: Как выбрать автомобильную щётку для снега? 4 простых совета

Основным предназначением сигнализации является обеспечение максимального уровня комфорта в процессе эксплуатации авто. По этой причине все минусы и положительные стороны стоит рассматривать именно в этом спектре. При правильном подходе все недостатки можно значительно уменьшить. Главное знать, как завести машину с автозапуска правильно. Нельзя исправить только повышенную трату топлива, но за комфорт, как известно, нужно платить.

Схема электрощита с УЗИП

Схема качественно укомплектованного с точки зрения защиты от всех скачков и перепадов напряжения распределительного щита, должна выглядеть примерно следующим образом.

На вводе перед счетчиком — вводной автоматический выключатель, защищающий прибор учета и цепи внутри самого щитка. Далее счетчик.

Между счетчиком и вводным автоматом — УЗИП со своей защитой. Электроснабжающая организация конечно может запретить такой монтаж. Но вы можете обосновать это необходимостью защиты от перенапряжения и самого счетчика.

В этом случае потребуется смонтировать всю схемку с аппаратами в отдельном боксе под пломбой, дабы предотвратить свободный доступ к оголенным токоведущим частям до прибора учета.

Однако здесь остро встанет вопрос замены сработавшего модуля и срыва пломб. Поэтому согласовывайте все эти моменты заранее.

После прибора учета находятся:

реле напряжения УЗМ-51 или аналог

УЗО 100-300мА – защита от пожара

УЗО или дифф.автоматы 10-30мА – защита человека от токов утечки

простые модульные автоматы

Если с привычными компонентами при комплектации такого щитка вопросов не возникает, то на что же нужно обратить внимание при выборе УЗИП?

На температуру эксплуатации. Большинство электронных видов рассчитано на работу при окружающей температуре до -25С. Поэтому монтировать их в уличных щитках не рекомендуется.

Второй важный момент это схемы подключения. Производители могут выпускать разные модели для применения в различных системах заземления.

Например, использовать одни и те же УЗИП для систем TN-C или TT и TN-S уже не получится. Корректной работы от таких устройств вы не добьетесь.

Назначение сигнализации

Применение пожарной сигнализации Еще издавна люди придумывали разные сигналы оповещения о предстоящей безопасности. Пожарная сигнализация не исключение. В современном мире риск происшествий увеличивается с каждым днем. Основная функция оповещения заключается в регулярном анализировании состояния помещения с целью выявления возгорания. В случае, если какой-либо показатель меняется, цель датчика — оповестить дежурного, который поспособствует пребыванию пожарных на место. Как правило, пожарная сигнализация имеет ряд определенных функций, которые включают в себя:

1. Разблокировку дверей автоматическим способом.
2. Во избежание распространения огня предполагается блокировка некоторых дверей.
3. Вызов спасателей на место.

Оборудование СОТС. Классическая схема

Рассмотрим классический состав оборудования системы охранной сигнализации. К техническим средствам системы охранной, тревожной или охранно-тревожной сигнализации относятся (сверху вниз – от оборудования управления к полевым устройствам):

Панели приемно-контрольные (ППК) , электронные устройства, с возможностью настройки, которые служат для сбора и анализа информации, поступившей от извещателей (датчиков) охранной сигнализации;

Платы расширения, позволяющие увеличить емкость системы до необходимого количества зон. Физические размеры ППК ограничены, поэтому для больших систем применяются платы расширения;

Блок индикации, применяется в больших системах, предназначен для отображения состояния шлейфа охранной сигнализации на пульте службы охраны;

Пульт управления, для отображения состояния сигнализации. На нём осуществляется постановка/снятие объекта под охрану, индикация тревоги или неисправности, частично программирование системы;

Блоки питания, обеспечивающие функционирование охранной системы при отключении электроэнергии;

Устройства сигнализации и оповещения (сирены, лампы и т.п.), служащие для информирования сотрудников службы охраны о проникновении, и для деморализации нарушителя;

Блоки связи и преобразования интерфейсов для передачи сообщения через иные физические сети, например, по Ethernet;

Шлейфы охранной сигнализации – линии связи, проложенные от групп охранных извещателей до приемных панелей.

Охранные извещатели электронные или механические устройства, реагирующие на проникновение на охраняемую территорию и формирующие тревожное сообщение на ППК. Их можно назвать преобразователями энергии (например, магнито-контактные извещатели преобразуют кинетическую энергию в электрическую). Они бывают:

• Активные инфракрасные – представляют собой оптическую систему, из передатчика и приемника. Передатчик формирует инфракрасное излучение (лучи), передающееся на приемник. Если сигнал прерывается, то формируется тревожное сообщение;
• Пассивные инфракрасные, реагирующие на изменение потока теплового излучения. Излучение создает специальный pir элемент, с помощью направляющей линзы;
• Объемные (ультразвуковые), которые реагируют на инфракрасное излучение, исходящее от движущегося тела;
• Комбинированные – объединённые в одном корпусе пассивный и объемный извещатели. Такое сочетание позволяет уменьшить число ложных срабатываний охранных измещателей;
• Лазерные – Принцип детекции схож с пассивными ИК-извещателями, однако, в качестве излучателя луча здесь применяются лазерные лучи, это позволяет более точно управлять зоной детекции, в частности, приведенный извещатель REDSCAN RLS-3060SH имеет 4 независимые зоны детекции, каждой из которых сопоставлен выход для управления PTZ-камерами;
• Звуковые, которые срабатывают на определённый сигнал, например, звук бьющегося стекла;
• Магнитно-контактные, реагирующие на открытие окон или дверей;
• Механические, например, в качестве охранного извещателя могут использоваться концевые выключатели, тумблеры кнопки и т.п.;
• Вибрационные (трибоэлектрические) – чувствительный элемент представляет собой кабель, который закрепляется на опорах на ограждении и передает возникающую на преграде вибрацию в электронный блок. Чувствительный кабель может быть расположен под землей (до 40 см). В этом случае, вибрация будет считываться с грунта, а кабельный элемент должен обладать трибоэлектрическими свойствами — образованием электрозаряда при его деформации;
• Проводноволновые представляют собой один, два или три проводника (фидера), по которым передаются колебания высокой частоты от передатчика (генератора ВЧ колебаний) к приемнику.   Проходящая по фидерам волна формирует зону электромагнитного поля, которое изменяется при нарушении периметра, когда в электромагнитное поле попадает посторонний предмет.

Состав охранной сигнализации

Существуют различные устройства охранной сигнализации, объединенные в единую систему безопасности, определяющую несанкционированное проникновение на контролируемую территорию. Также они принимают решения. В соответствии с заданным алгоритмом, о выполнении тех или иных команд: включение светозвукового сигнала тревоги, сообщение на пульт централизованной охраны или на средство связи владельца.

Контрольная панель – устройство сбора и обработки информации. Элемент управления системы, с его помощью осуществляется контроль над состоянием шлейфов и датчиков.

Устройства управления – они могут быть интегрированными в контрольную панель, иметь отдельный выносной блок, быть стационарными или переносными съемными. Их основная функция прописать алгоритм действий – отзывы на поступающие сигналы тревоги с датчиков и интерпретировать информацию.

Исполнительные устройства – приспособления, при помощи которых система сигнализации реагирует на нарушение. Различные типы устройств могут:

• Подавать световые и звуковые тревожные сигналы (сирены и стробовспышки);
• Активизировать записанное речевое оповещение (мегафоны и устройства записи);
• Передавать сигнал тревоги по различным линям связи (модемы);
• Запускать устройства защиты – блокировать входные двери, лифты, опускать защитные решетки или ролеты и т.п. (магнитные замки).

Источники питания – централизованный или отдаленные, локальные блоки питания, подключаемые ко всем устройствам.

Как самостоятельно убрать пожарную сигнализацию

Если же сигнализация сработала без причин, то её можно полностью отключить. Самый элементарный вариант — это достать из датчика питание (батарейку) или отсоединить от сети приёмно-контрольное устройство.

Внимание! В данном случае пожарная сигнализация станет бесполезной и не сможет вас предупредить о реальном возгорании. Кроме того, многие пожарные сигнализации оснащаются источниками дополнительного питания и кнопкой, расположенной на датчике с лицевой стороны, которые также нужно будет отключить

При нажатии на кнопку, прибор переходит в тревожный режим, а звуковой сигнал сбрасывается в автоматическом режиме

Кроме того, многие пожарные сигнализации оснащаются источниками дополнительного питания и кнопкой, расположенной на датчике с лицевой стороны, которые также нужно будет отключить. При нажатии на кнопку, прибор переходит в тревожный режим, а звуковой сигнал сбрасывается в автоматическом режиме.

Также пожарную сигнализацию отключают и с помощью централизованного пульта управления, но для этого необходимо знать пароль. Если вы не можете выяснить причину поломки устройства, то тогда решайте вопрос радикально — перекусите провода, которые идут к датчику, но в этом случае прибор вообще перестанет работать и будет просто напоминать декоративный элемент.

Общие сведения о подключении

Подключение инфракрасных детекторов движения осуществляется в зависимости от области использования. Подключение датчика движения для охранной сигнализации осуществляется представителями компании выполняющей установку системы безопасности. Подключение детектора движения для включения освещения можно выполнить самостоятельно. При этом необходимо соблюдать правила техники безопасности и подключать прибор строго по прилагаемой схеме.

Любой датчик движения обладает определёнными параметрами:

• Длина зоны обнаружения по горизонтали;
• Угол захвата объекта по горизонтали;
• Угол захвата объекта по вертикали;
• Чувствительность;
• Напряжение питания.

Общая зона захвата детектора движения складывается из расстояния от датчика до точки обнаружения объекта, и углов обзора в горизонтальной и вертикальной плоскости. Как только объект (человек) окажется внутри этой зоны, сработает сенсор, управляющий работой реле. Оно, в свою очередь, включит какое-либо устройство. Это может быть прибор охранной сигнализации, сирена или источник света.

От чувствительности зависит реакция инфракрасного сенсора на массу объекта. Очень часто детекторы движения, используемые в охранной сигнализации, подают ложную тревогу, реагируя на собак или кошек. Охранные датчики получают питание по шлейфу сигнализации, которое варьируется в интервале 12-24 В.

При установке датчика, прежде всего, нужно определиться с местом его размещения. Устройство монтируется на недоступной высоте в пределах 2,0-2,5 метра. В комплекте с датчиком обычно прилагается поворотный кронштейн-основание, который крепится к стене. Он позволяет точно сориентировать детектор движения на нужную область.

Существуют определённые правила установки, которые необходимо соблюдать при монтаже инфракрасного детектора движения.

Датчики не устанавливаются:

• В зоне воздействия прямых солнечных лучей;
• Рядом с осветительными приборами;
• Вблизи радиаторов и труб отопления;
• Рядом с источниками сильного электромагнитного излучения.

Нарушение этих правил приведёт к многочисленным ложным срабатываниям, что крайне не желательно, как в системах охранной сигнализации, так и в устройствах автоматического включения света.

Многие пользователи отмечали реакцию таких датчиков на люминесцентные и светодиодные лампы. Ложные срабатывания или выход из строя электронных компонентов датчика может вызвать электромагнитное поле, а так же короткие импульсы, которые возникают при работе устройств с применением тиристоров.

Как развивались АОС

Виды пожарной сигнализации

Нарушители, в свою очередь, стараются разработать эффективные, быстрые и незаметные способы обхода всех степеней защиты. На клеммы теплового контрольного элемента от источника питания подается стабилизированное напряжение.

После сработки теплового извещателя происходит размыкание контактов извещателя и в шлейф сигнализации добавляется номинал резистора Rбал. Датчики Датчики и их соединительные провода — ключевой узел ОПС, определяющий ее надежность в целом. Слева верху — электронный блок, а на пустом месте около него в круглосуточно охраняемых помещениях располагается пульт управления, но обычно его относят подальше.

Назначение пожарной сигнализации Ее основная задача сводится к тому, чтобы при первых признаках возгорания оперативно передать информацию в дежурную службу, способную быстро прибыть на место происшествия и принять экстренные меры по тушению возникшего очага пламени, предотвратить его распространение. Первый слева — профессиональный многолучевой аналого-цифровой. Среди них сведениям о начале возникновения пожара на ответственных промышленных объектах и внутри многоэтажных зданий с большим количеством людей отводится важнейшее значение.
Сигнализация — установка и принципы ! Сможет каждый !

Наиболее популярные модели сенсоров

Среди самых распространенных сегодня моделей датчиков движения можно выделить несколько марок.

1. Компания IEK предлагает широкий модельный ряд устройств, различных по способу установки и углом обзора от 120 до 360 градусов. По способу крепления датчики IEK бывают потолочными, настенно-потолочными, с креплением на корпус прожектора или предназначенные для скрытой установки в монтажную коробку.

2. Инфракрасные датчики движения Camelion также весьма востребованы на рынке. Внешний вид прибора подойдет для любого интерьера. Угол обзора в зависимости от модели достигает 360 градусов.

3. Аппараты компании Steinel– наиболее дорогостоящие. Однако немецкое качество, функциональность, экономичность и удобство соответствуют высокой стоимости.В ассортимент компании входят датчики движения для освещения, датчики присутствия для включения света, светодиодные прожекторы и светильники с датчиком движения.

Установка видеодомофона в частном доме поможет вам не только усилить безопасность, но даст возможность повысить комфорт. Если вы установите электрозамок на калитку в заборе, то вам больше не придется в ненастную погоду выходить на улицу, чтобы пустить гостей.

Подключение сигнализации к центральному замку своими руками Видео

Электрический центральный замок позволяет блокировать и разблокировать замки всех дверей автомобиля с помощью одной кнопки. При подключении центрального замка к многофункциональной сигнализации появляется возможность управлять блокировкой двери дистанционно.

Что необходимо для подключения

Чтобы подключить сигнализацию к центральному замку вам понадобятся:

• сигнализация с мощным силовым выходом (допустимый ток не меньше 15 Ампер) для подключения центрального замка;
• установленные и подключенные исполнительные механизмы (соленоиды) центрального замка;
• мягкий медный изолированный провод с сечением жилы не менее 1 мм.кв.;
• две колодки для предохранителей;
• два предохранителя 15 Ампер;
• электрическая схема автомобиля;
• инструкция по установке сигнализации;
• тестер;
• плоская и крестовая отвертка;
• паяльник;
• термоусадочные трубки;
• пассатижи;
• клеммные контакты;
• изолента.

Как подключить сигнализацию к центральному замку

В первую очередь необходимо отключить аккумулятор, затем найти провода управления центральным замком, как, вообщем, и при установке сигнализации. Для этого необходимо снять кнопку или выключатель, который управляет замком. От него к соленоидам отходят два провода. С помощью тестера необходимо убедиться, что это они. Для этого каждый из проводов поочередно отсоединяют от кнопки и соленоида, после чего прозванивают с помощью тестера. Тестер переводят в режим измерения сопротивления со звуковой индикацией. Убедившись, что нужные провода найдены, на них ставят метки с помощью скотча или изоленты и подключают к выключателю.

https://youtube.com/watch?v=Jxmmtfm701c

После этого находят в инструкции по установке расположение клемм силовых выходов, предназначенных для подключения центрального замка.

Важно не перепутать полярность, ведь на некоторых сигнализациях для открывания и закрывания центрального замка предназначены разные кнопки. Если перепутать полярность, то при нажатии на кнопку «открыть» центральный замок будет блокировать двери. А при нажатии на кнопку «блокировать», открывать двери автомобиля

А при нажатии на кнопку «блокировать», открывать двери автомобиля.

С помощью медного провода необходимо подключить к каждому силовому выходу сигнализации предохранитель 15 Ампер. Второй вывод предохранителя необходимо подключить к кнопке центрального замка (соединить с проводами, которые идут к соленоидам).

Проверка правильности установки

Подключив все провода, проверьте работу сигнализации. Для этого подключите аккумулятор и нажмите кнопку блокировки центрального замка на пульте управления (брелоке). Перед проверкой не забудьте оставить открытой хотя бы одну форточку. Это поможет открыть дверь, если по каким-то причинам нажатие на кнопку разблокировки центрального замка не приведет к желаемым результатам. Закрыв центральный замок с помощью сигнализации, нажмите на кнопку «разблокировать» на пульте управления. Если все работает исправно, заизолируйте все соединения с помощью термоусадочных трубок или изоленты и установите на место кнопку центрального замка.

Если по каким-то причинам нажатие на кнопку брелока не привело к желаемому результату, проверьте правильность подключения всех проводов. Если все провода подключены правильно, попросите помощника поочередно нажимать на кнопки блокировки и разблокировки центрального замка на брелоке сигнализации. А сами с помощью тестера проверяйте напряжение сначала на силовых выходах сигнализации, затем на обоих контактах предохранителя. В последнюю очередь проверяйте напряжение на контактах кнопки центрального замка. Это поможет найти причину неисправности.

Важно!!! Если вы не умеете читать электронные и электрические схемы, не знаете, как прозванивать провода и помечать изолентой, не рискуйте и обратитесь к автоэлектрику. Это обойдется во много раз дешевле, чем восстановление проводки автомобиля после неумелого вмешательства. Ведь случайно закоротив провода, вы можете не только быстро посадить аккумулятор и спалить электронную начинку машины, но и устроить пожар, после которого придется покупать новый автомобиль

Ведь случайно закоротив провода, вы можете не только быстро посадить аккумулятор и спалить электронную начинку машины, но и устроить пожар, после которого придется покупать новый автомобиль.
