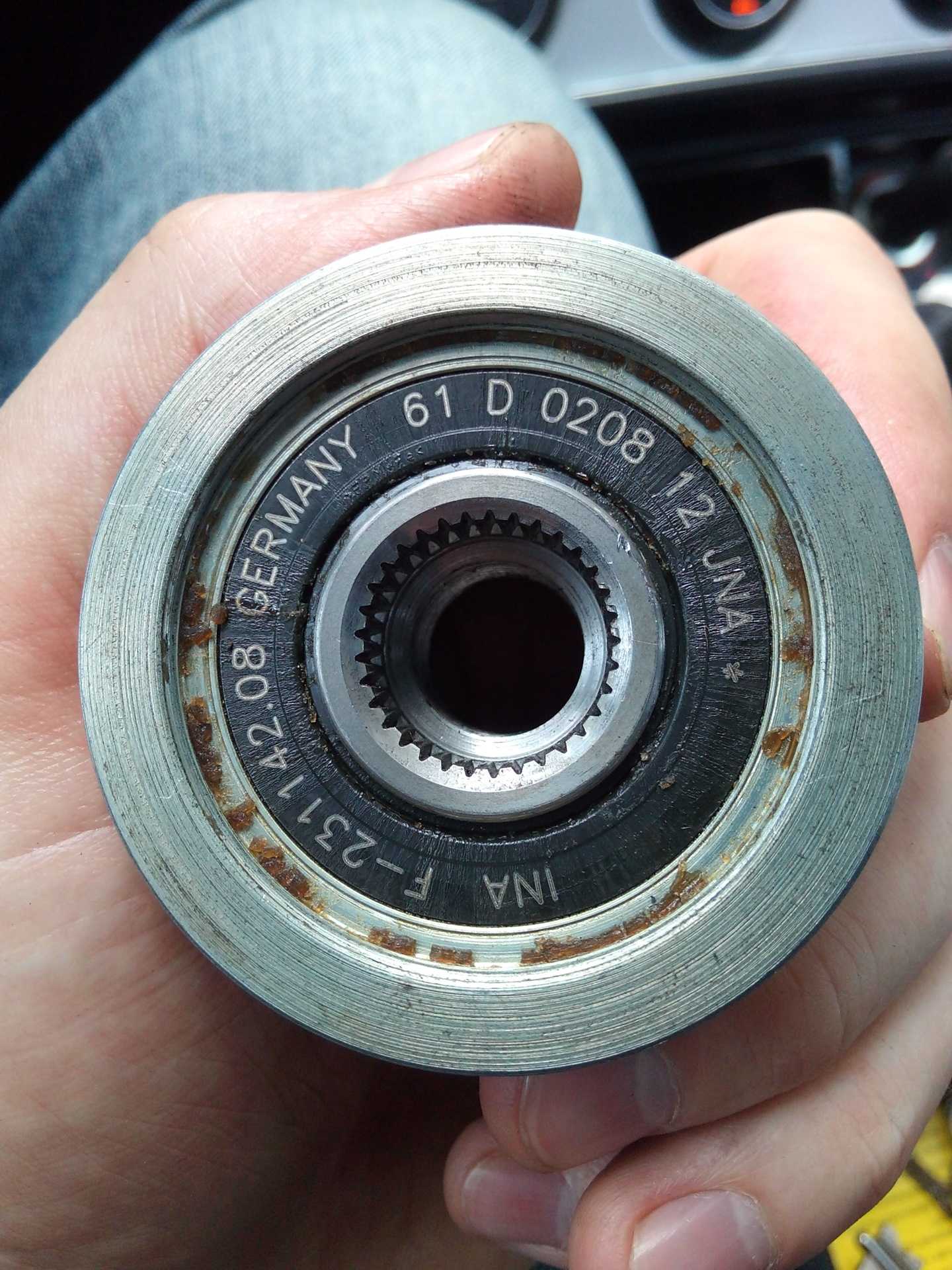

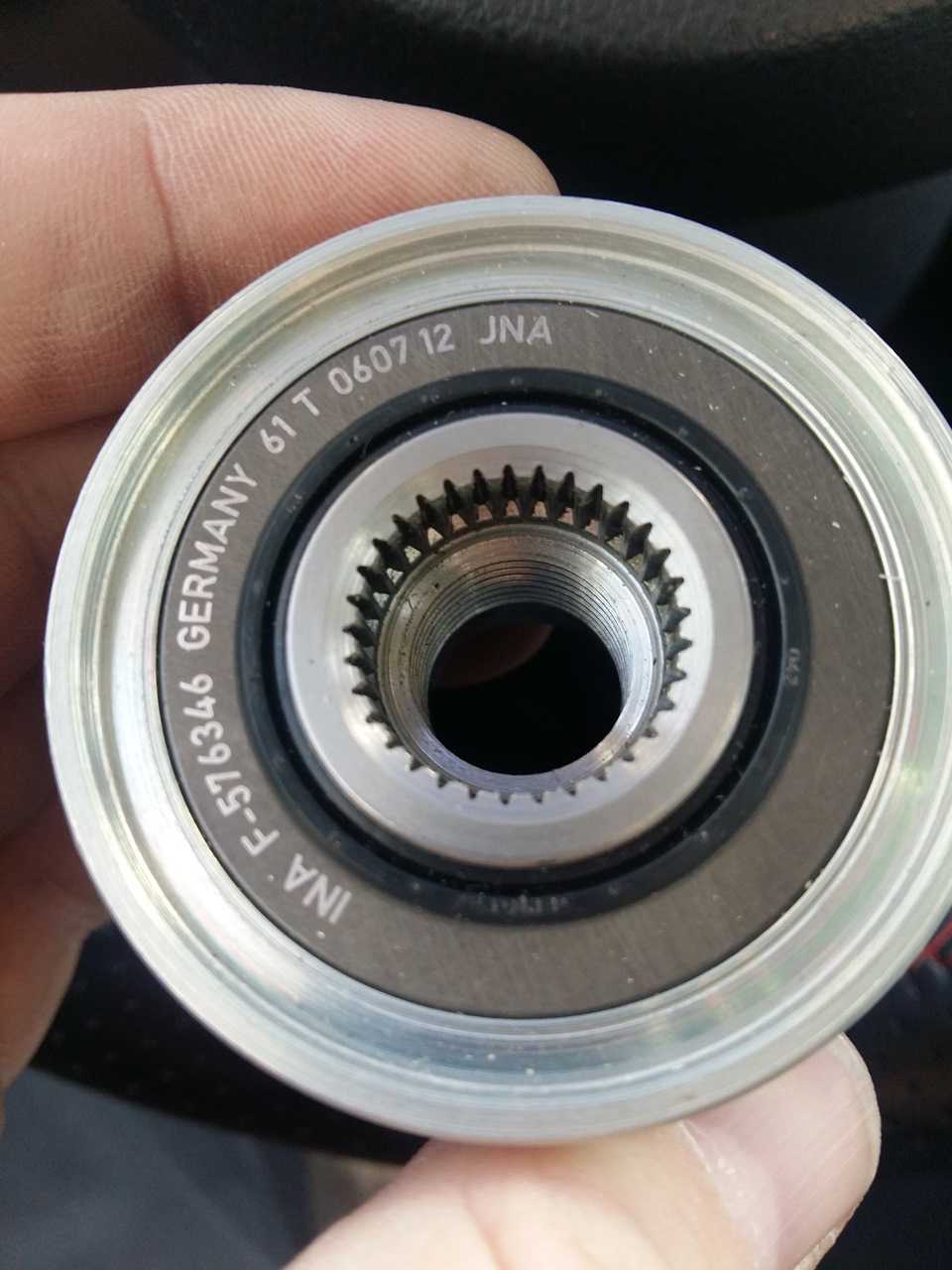

Для чего нужна обгонная муфта генератора: проверка и демонтаж механизма

Признаки и причины неисправности инерционного шкива

Неисправность обгонной муфты можно определить по следующим признакам:

• под капотом появился щелкающий звук, который особенно хорошо слышен на оборотах меньше 2000;
• ремень стал чаще выходить из строя, или увеличилась вибрация натяжного ремня;
• пропадала зарядка.

В основном в ОМГ заклинивает подшипник, то есть, муфта становится постоянно включенной, якорь всегда крутится в независимости от оборотов ДВС. В этом случае генератор работает, как с обычным шкивом, поэтому ремни, генераторные подшипники, натяжные ролики получают дополнительную нагрузку, выходят из строя чаще. Некоторые автовладельцы, не желая заморачиваться с заменой муфты, заваривают подшипник, предпочитая лишний раз заменить ремень, чем покупать новый инерционный шкив.

Когда ролики ОМГ перестают блокироваться, ротор генератора практически не крутится, пропадает зарядка. При этом внешним осмотром определить неисправность сложно: если скинуть ремень и вращать рукой вал за шкив, якорь будет крутиться, так как не встречает никакого сопротивления, дефект проявляется только под нагрузкой. Обнаружить поломку в любом случае удается, если муфта совсем разваливается, в некоторых особенно запущенных случаях она и вовсе отлетает.

Инерционный шкив выходит из строя по следующим причинам:

• по истечению ресурса (через 100-150 тысяч километров пробега);
• из-за попадания грязи в механизм при отсутствии защитного колпачка;
• из-за слишком сильной натяжки ремня;
• в результате механического повреждения (после удара);
• если генератор установлен с перекосом.

Со снятым ремнем муфту проверяем так:

• прокручиваем шкив рукой и резко его останавливаем, при исправном механизме будет заметно, что якорь после остановки еще некоторое время двигается;
• отверткой жестко фиксируем крыльчатку от проворачивания, пытаемся провернуть ОМГ: она должна вращаться против только часовой стрелки и застопориваться, если ее пытаться направить в противоположную сторону.

Еще можно визуально проконтролировать, как ведет себя инерционный шкив в работе – после остановки двигателя при исправной муфте лопасти ротора должны некоторое время вращаться.

Применение муфты

Механизмы свободного хода нашли широкое применение в узлах автомобилей различных производителей. Итак, обгонная муфта присутствует в:

• системах запуска двигателя внутреннего сгорания (ДВС): здесь устройство свободного хода является частью стартера. В момент, когда двигатель запустился и набрал рабочие обороты, муфта отключает от него стартер. Без муфты коленчатый вал двигателя мог бы повредить стартер;
• АКПП классического типа: в них механизм свободного хода является частью гидротрансформатора – устройства, которое отвечает за передачу и изменение крутящего момента от ДВС к коробке передач;
• генераторах – здесь муфта выступает в качестве защитного компонента, ограничивая передачу крутильных колебаний от коленчатого вала ДВС. Также муфта нейтрализует колебания на ремне генератора, снижает шумность ременного привода. В целом, здесь механизм свободного хода существенно продлевает срок службы генератора.

Некоторые виды обгонных муфт

Обгонные муфты, как правило, имеют несложную конструкцию. Для включения/выключения муфты не требуется каких-либо дополнительных исполнительных механизмов.

Самыми простейшими обгонными муфтами можно считать роликовые и сухариковые. Роликовая муфта получила широкое распространение в технике благодаря своей простоте, бесшумности в работе и высокой надёжности:

Обгонная роликовая муфта

Муфта состоит из двух колец – внутреннего и внешнего. В углублениях внутреннего кольца, который является ведущим валом, установлены ролики, которые под действием пружин прижимаются к канавкам на внешнем кольце, ограничивая тем самым его самостоятельное вращение, в результате чего внешнее кольцо начинает вращаться синхронно с внутренним. При достижении внешним кольцом большей угловой скорости, чем у ведущего вала, ролики под действием центробежной силы сжимают пружины, вследствие чего выходят из зацепления с внешним кольцом, которое, не передавая усилий на ведущий вал, может развивать гораздо большую угловую скорость, не повреждая возможными перегрузками весь механизм (трансмиссию).

Самым очевидным является применение обгонных муфт на велосипедах – именно благодаря этим несложным устройствам велосипедисты избавлены от необходимости всё время крутить педали. При отсутствии обгонной муфты на ведущем колесе жёсткое соединение ведомой звёздочки и ступицы колеса педали бы вынуждены всё время крутиться.

Впрочем, на «живом примере» можно более наглядно объяснить и описать принцип действия обгонных муфт, используя в качестве примеры и других образцов использования муфт, попутно рассмотрев некоторые варианты их устройств и предназначение в работе того или иного механизма.

Строение обгонных муфт:

1. Обойма наружная. Внешняя обойма зацепляется со шкивом.
2. Обойма внутренняя. Внутренняя обойма соединяется с якорем — валом генератора.
3. Ролики в два ряда. Они являются соединительными элементами наружной и внутренней обойм. Первый ряд роликов — это игольчатые подшипники. Второй ряд — это спец профилированные фигуры, свободно катающиеся в обойме и являются стопором.
4. Контактная пластина с установленной в ней сальником.
5. Втулка цилиндрическая.
6. Втулка с наклонными плоскостями.
7. Крышка пластиковая.
8. Прокладка из материала эластомер.

9. Профиль со шлицами.

Инструмент для снятия ОМГ генератора

Внешне сам генераторный узел с обгонной муфтой практически ничем не отличается от обычного генератора, уловить разницу можно лишь в том случае, если внимательно посмотреть на шкив (переднюю часть):

• у стандартного источника электроэнергии вал якоря «утоплен» относительно неглубоко, шкив к нему прикручивается стандартной гайкой;
• крепежный элемент генератора с муфтой разглядеть довольно сложно, и он всегда с потайной головкой, к тому же закрывается защитным колпачком. Сняв эту защиту, можно увидеть, что под ней имеются внутренние шлицы для установки ключа.

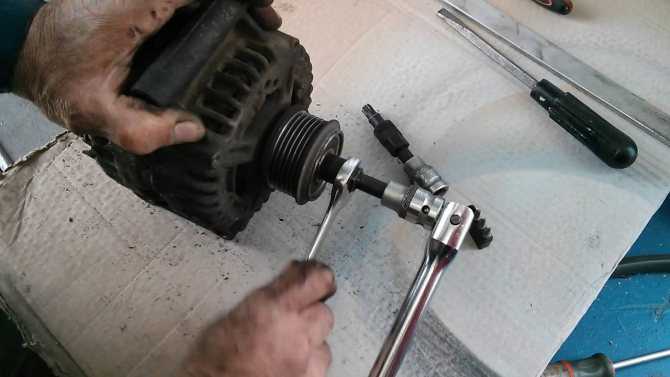

Демонтировать ОМГ не так просто, как стандартный шкив, здесь необходим специальный ключ для снятия. Даже имея специнструмент, не всегда в составе автомобиля удается совершить съем муфты – на некоторых моделях машин расстояние между кузовом и генератором настолько мало, что ключ попросту не помещается. В этом случае приходится придумывать свой съемник, используя короткую биту и специальную головку.

Нередко раскрутить крепеж на месте не удается – гайка закручена очень туго, не помогает даже WD-40 и какие-либо другие ухищрения. При замене ОМГ все же рекомендуется сразу снимать генератор, так в результате получается быстрее и проще. Если крепление муфты никак не поддается, можно использовать пневмогайковерт, покупать его не обязательно, достаточно обратиться в шиномонтаж.

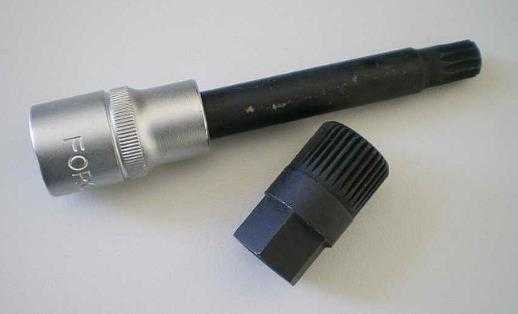

Специальный ключ представляет собой съемник из частей:

• биты, на одном конце которой имеется шлиц типа «Torx» или «шестигранник», на другом – запрессованная головка под вороток, приспособление служит для удержания шкива от проворачивания;
• насадки с наружным многогранником для установки во внутренний шлиц ОМГ, с другой стороны ее имеется шестигранник под дополнительный ключ, с помощью которого и будет откручиваться крепежный элемент.

Также есть инструмент, где переходник под вороток отсутствует, на конец биты насаживается шестигранная головка соответствующего размера.

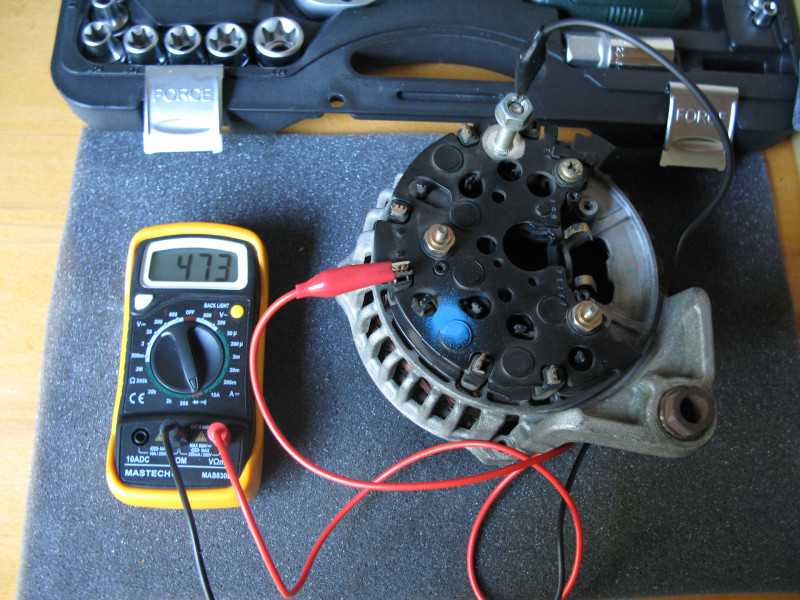

Полная проверка генератора

Если в ходе проверки выясняется, что генератор работает некорректно, необходимо выполнить доскональную проверку его элементов в несколько этапов.

Щетки и кольца

Высота щеток в идеале должна быть 5 мм и более, в крайнем случае чуть меньшей. Диаметр нормально функционирующих колец должен составлять не менее 1,3 см.

Диодный мост

Для проверки этого компонента нужно перевести мультиметр в режим измерения сопротивления. 2 пластины моста нужно проверять отдельно.

Статор

Для исследования работы статора нужно измерить сопротивление на его обмотке. А в целом, некорректную работу статора можно определить по гулу генератора в рабочем состоянии.

Итак, для проверки работы генератора нужен только мультиметр, который без труда можно приобрести в специализированном магазине. Если проверка дала не совсем удовлетворительные результаты, не стоит пытаться устранить неисправности самостоятельно, лучше обратиться к специалисту.

Замена своими руками

Для обеспечения заявленного производителем эксплуатационного ресурса обгонная муфта комплектуется защитной крышкой. Если владелец/сотрудник сервиса забыл ее поставить или она слетела в процессе использования, проникающая внутрь обойм грязь/пыли может заклинить ролики.

Инструмент

Справится с откручиванием заклиневшей муфты обгонной поможет специальная головка. Цена вопроса 170 – 500 рублей, существует несколько вариантов оснастки:

• c зубьями на конце в средней части и присоединительным квадратом 1/2» для VW, Skoda, Mercedes, Ford, BMW, Audi и неоторых других авто
• шестигранником на 17 и головкой присоединительной на 10 для Toyota и некоторых других азиатских и шестигранник для муфты генератора машин концерна VAG

Снятие и замена обгонной муфты генератора

Несмотря на то, что внешне обычный генераторный узел с усовершенствованным мало чем отличаются, методика их демонтажа несколько иная. В некоторых моделях механизм свободного хода снять крайне тяжело в силу того, что между кузовом автомобиля и самим генератором настолько маленькое расстояние, что ключом попросту невозможно подобраться. Нередки случаи проблем с крепежными элементами, часто даже WD-40 не помогает. Для решения подобного рода задач профессиональные автомеханики рекомендуют пользоваться спецключом, состоящим из двух съёмных частей.

Замена механизма на SsangYong Kyron 2.0

Для демонтажа обгонной муфты на внедорожнике SsangYong Kyron с мотором 2.0 необходимо вооружиться спецключом Force 674 T50х110мм. Ключ состоит из шлица типа Torx, который пригодится во время снятия роликов, и насадки с наружным многогранником. С другой стороны имеется шестигранник под дополнительный ключ для освобождения крепежных элементов.

Рекомендуется придерживаться следующего порядка работы:

1. На первом этапе необходимо демонтировать защиту двигателя и снять кожух вентилятора.
2. Вороток Torx 8 следует упереть в кузов и с помощью изогнутого накидного ключа на «17» открутить муфту.
3. После освобождения детали смазать резьбу и посадочное место.
4. Смазать подшипники, втулки натяжителя и ролик.
5. Произвести сбор узла в обратной последовательности.

После окончания работы важно установить на место защитный колпак

Снятие и установка обгонной муфты на Volvo XC70

Появление постороннего звука и вибрации на автомобиле Volvo XC70 во время низких оборотов является первым симптомом, сигнализирующем о необходимости проведения диагностики инерционного шкива и, возможно, его замены. Для проведения быстрой и эффективной процедуры снятия и замены конструктивного элемента на этой машине необходимо проделать следующее:

1. Вооружиться специальной головкой ATA-0415.
2. Демонтировать приводной ремень, снять генератор.
3. Труднодоступный болт легко освобождается головкой и пневмогайковертом.
4. Устанавливается новая деталь (INA-LUK 535012110).
5. Смазать детали, собрать в обратной последовательности.

На этом работу по демонтажу и последующей установке нового механизма можно считать завершенной. В случае надобности также одновременно осуществляется замена подшипников.

Замена механизма на Kia Sorento 2.5

В качестве нового экземпляра обгонной муфты для Kia Sorento 2.5 подходит шкив от одной из самых известных компаний по производству деталей для авто – INA. Цена на деталь колеблется в районе от 2000 до 2500 тысяч рублей

Также важно вооружиться спецключом – Auto Link 1427 стоимостью 300 рублей

После того, как все необходимые инструменты и вспомогательные материалы под рукой, можно приступать к работе:

1. Освободить кронштейн декоративной крышки двигателя.
2. Демонтировать «фишку» и снять плюсовую клемму.
3. Отсоединить всевозможные трубки: вакуумную, подачи и слива масла.
4. Ключом на «14» освободить два болта крепления генератора.
5. Открутить все стягивающие болты.
6. Зажать ротор в тисках, предварительно заготовив прокладки.
7. С помощью головки и длинного воротка демонтировать шкив с вала.

После чего производится замена вышедшего из строя механизма. Далее необходимо всё это дело собрать и установить обратно на свое место. Но, помешать в этом могут подпружиненные щетки. Чтобы справиться с задачей следует открутить вакуумный насос и обнаружить отверстие напротив щеточного узла. Щетки поджимаются и фиксируются в отверстии характерным звуком.

Еще пару десятилетий назад автомобили комплектовались стандартными генераторами, якорь которых приводился в движение через шкив и натяжной ремень от коленчатого вала двигателя, связывались между собой механизмы напрямую, жестко. Обгонная муфта генератора появилась в авто относительно недавно, внедрение этого устройства позволило сгладить передачу крутящего момента от ДВС, за счет чего ремни стали выходить из строя города реже, также увеличился ресурс и генераторных подшипников.

Хотя новшество и приносит определенную пользу, у него есть свои недостатки. Со временем этот узел изнашивается (в среднем ресурс составляет около 100 тыс. км), поэтому нуждается в периодической замене. Ремонтировать саму обгонную муфту генератора (ОМГ) довольно сложно, так как она считается неразборной деталью, хотя некоторые специалисты берутся перепрессовать подшипник. В этой статье мы рассмотрим, по какому принципу работает данный узел, насколько он важен в составе транспортного средства, и как производится его снятие или замена.

Распространённые неисправности

По конструкции муфта генератора в некоторой степени напоминает подшипник качения, поэтому при возникновении неисправности ее может заклинить. Это приводит к тому, что ременная передача начинает ускоренно изнашиваться, так как моменты инерции больше не компенсируются. В конечном итоге ремень генератора порвется, а натяжитель износится – все эти детали придётся менять.

Для своевременного обнаружения неисправностей муфты надо знать их «симптомы». Наиболее характерными являются следующие признаки:

• появляется дребезг в салоне (опытный водитель не сможет его спутать ни с чем);
• при медленном движении автомобиль начинает вибрировать;
• ремень начинает как бы подпрыгивать;
• при включённом моторе слышен характерный свист;
• натяжитель начинает щелкать.

Если появляется хотя бы одни из этих признаков, нужно немедленно обращаться на СТО. Мастеру придется провести диагностику всего узла. Если в ходе диагностических процедур будет выявлено, что муфта вышла из строя, ее придется менять – такие узлы ремонту не подлежат.

Есть еще одна типичная неисправность, правда, она менее распространена — муфта начинает крутиться во все стороны. В этом случае при вращении якорь никак не связывается с обоймой. Диагностировать такую неисправность труднее — обязательно придется снимать генератор. Вероятная причина – недозаряд аккумулятора.

Виды поломок и их причины

Обычно обгонная муфта выходит из строя при следующих обстоятельствах:

• неисправность шкива;
• износ внутренней пружины;
• порвался ремень генератора;
• пробег более 100 тыс. км;
• неисправность обгонного механизма.

Показатели поломки

Признаки неисправности обгонной муфты генератора:

• во время работы со стороны генератора доносятся неестественные шумы;
• полное прекращение работы генератора;
• при работе кондиционера или при медленном движении машины возникает ощутимая вибрация;
• свист ремня на высоких оборотах;
• короткий треск при запуске или остановке двигателя.

Выявление дефектов

Для диагностики работы узла следует раскрутить двигатель до 4 тыс. оборотов. Затем надо включить зажигание. Необходимо прислушаться к остаточному звуку. Если он напоминает звук остановки турбины, то муфта генератора работает исправно. Если такового нет, то механизм требует замены.

Муфту можно проверить и в демонтированном состоянии, для этого надо сделать следующее:

• зажать пальцами внутреннее кольцо;
• внешнее кольцо повернуть в направления вращения ремня;
• при движении внешней обоймы муфта вышла из строя и её надо менять.

Можно проделать такой же эксперимент. Но вращать внешнюю обойму необходимо в противоположную сторону. В этом случае она, наоборот, должна вращаться. Если же этого не происходит, то деталь вышла из строя.

Визуальная и аудиальная диагностика без демонтажа

1. Включаем двигатель в холостой режим — при активном движении натяжителя ременной передачи муфта неисправна.
2. Разгоняем двигатель до 2 тыс. оборотов и отключаем. Жужжащий или свистящий звук – признак неисправности подшипников механизма. Звук треска – свидетельство износа муфты.

Методы диагностики демонтированной муфты

После того, как методы визуальной диагностики показали наличие неисправности, демонтируем муфту

. При ближайшем рассмотрении нужно заблокировать внутреннюю обойму, а внешнее кольцо – прокрутить по ходу его естественного движения при работе в системе или в обратном направлении.

Если внутренняя обойма движется – муфта изношена. Если внешнее кольцо не крутится в направлении, обратном движению ремня генератора – шкив неисправен.

Обгонно-реверсивные механизмы свободного движения при проверке должны пружинить, если внешнему кольцу задано направление прямого вращения привода, и свободно вращаться в обратном направлении. При нарушении хода муфта подлежит замене.

Применение

со встроенной храповой обгонной муфтой

Так работает обгонная муфта : — это ведущее звено, а — ведомое

Велосипедная втулка

Тормозная втулка заднего колеса велосипеда. Внутреннее кольцо обгонной муфты (поз. 6 вверху) посредством роликов заставляет вращаться внешнее кольцо (поз. 5 внизу) —

Обгонные муфты широко применяются в следующих устройствах:

• валоповоротные устройства турбоустановок. Обгонная муфта обеспечивает автоматическое зацепление ротора турбины с приводом ВПУ при снижении оборотов после отключения турбоагрегата и расцепление при наборе оборотов турбины после включения её в работу;
• сельскохозяйственные прицепы с от . Применение обгонных муфт позволяет избежать поломок трансмиссии трактора в случае, когда механика прицепа по какой-то причине не может вращаться с нужной частотой;
• механические кран-экскаваторы и подъёмные краны с двигателем внутреннего сгорания, оснащённые . Обгонная муфта не позволяет турбинному колесу и соответственно механизмам машины вращаться быстрее насосного, соединённого с двигателем;
• в задней втулке велосипедов (за исключением );
• в пусковых приводах многих . таких двигателей рассчитаны на достаточно низкую частоту вращения, необходимую только для запуска. Когда двигатель уже запустился и вышел на рабочие обороты, стартер необходимо отключить от него, что и выполняется обгонной муфтой даже в случае, когда ключ зажигания ещё находится в положении «пуск»;
• в радиоуправляемых автомоделях;
• вертолёты, самолёты, при ;
• в тракте движения бумаги принтеров и копировальных аппаратов;
• в механизмах безынерционных рыболовных катушек;
• в классического типа, где обеспечивают автоматическое перераспределение крутящего момента между звеньями планетарного ряда в момент включения (выключения) гидроуправляемых муфт и тормозов, что позволяет упростить процесс переключения передач (при переходе на высшую передачу не нужно плавно отключать муфты/тормоза низшей), сделать переключение более плавным, производить переключение без разрыва потока мощности и обеспечивать движение автомобиля накатом на низших передачах (на прямой и повышающей передачах обгонные муфты не работают). Для обеспечения возможности торможения двигателем обгонные муфты блокируют дополнительными гидроуправляемыми тормозами. Недостаток АКПП с обгонными муфтами — значительное увеличение размеров и массы и необходимость большого числа управляющих элементов (фрикционных муфт, тормозов). С развитием электронного управления АКПП переходные процессы при переключении передач обеспечиваются модуляцией управляющего давления в приводах фрикционных муфт и тормозов, с контролем проскальзывания, что позволяет плавно и без разрыва потока мощности переключать передачи без помощи обгонных муфт. Это позволяет снизить число управляющих элементов, размеры и массу АКПП. Для сравнения АКПП близких по размерам автомобилей Audi Q7 и Toyota Land Cruiser Prado 150 имеют по 6 передач, но у Audi нет обгонных муфт, а у Toyota — есть. При этом в АКПП Audi для всего 5 управляемых элементов, тогда как у Toyota — 8 плюс три обгонные муфты. В результате АКПП при сопоставимой мощности двигателей у Audi имеет массу на 30 кг меньше чему у Toyota. Но для работы без обгонных муфт с реализацией переходных процессов внутри фрикционов АКПП Audi требует специальной синтетической рабочей жидкости, специального керамического покрытия рабочих дисков муфт и тормозов и размещения электронного блока управления непосредственно в поддоне АКПП (для сокращения индуктивности и активного сопротивления электрических цепей управления высокоскоростными модулируемыми электромагнитными клапанами), тогда как АКПП Toyota, где переходные процессы происходят в обгонных муфтах, использует широко распространенную полусинтетическую рабочую жидкость, имеет хорошо зарекомендовавшее себя бумажное покрытие рабочих дисков, а электронный блок управления может быть соединен с АКПП достаточно длинными проводами;
• при отсутствующем или заблокированном переднем дифференциале, устанавливаются в передние колёса ряда гоночных автомобилей.

Виды, классификация и назначение: коротко о главном

Различие между муфтами роликового типа и с храповым механизмом заключается только в механизме зацепления внешней и внутренней полумуфт. В муфте храпового типа во внешней обойме вместо зацепных пазов находятся зубья с упором на одну сторону – с помощью фрикционных пружины обе полумуфты входят в зацепление друг с другом за счет зубьев, что и обеспечивает блокировку узла.

Конструктивное предназначение и преимущества использования в трансмиссии обоих типов муфт схожи – среди плюсов муфтового соединения ярко выделяются:

• Простота устройства и неприхотливость в обслуживании.
• Упрощение конструкции узла трансмиссии.
• Автономная работа агрегата и отсутствие в необходимости использования приводов управления.

При этом каждый вид муфты имеет собственный ряд недостатков. К основным минусам муфты роликового типа относят:

• Большие трудозатраты при производстве.
• Требовательность к соосности полумуфт при установке.
• Отсутствие возможности регулировки.

Среди минусов агрегата с храповым механизмом принято выделять:

• Ускоренный износ и большую нагрузку на деталь при зацеплении.
• Повышенный уровень шума при работе.
• Невозможность установки на высокооборотные элементы трансмиссии.

Назначение

Функция муфты состоит в том, чтобы устранять инерцию с ротора, которая поступает на ремень генератора. Это позволяет продлить его срок службы с 30 тыс. км. (как было раньше, до разработки устройства) до 100 тыс. км.

Заклинивание.

Это самая распространенная неисправность. Наступает после 100-150 тысяч километров пробега. К сожалению, обгонная муфта является необслуживаемой и имеет конечный ресурс.

Заклинивание неприятно тем, что почти никак не проявляется, до того момента пока ремень не достигнет критического износа (разве что натяжитель дергается). После того как износ ремня станет запредельным он или заскрипит или соскочит.

Проскальзывание.

При слабом проскальзывании обгонной муфты, генератор не будет развивать полной мощности. Вы увидите это по индикатору напряжения, затрудненному запуску и снижению яркости фар.

Если вовремя не принять меры, обгонная муфта полностью потеряет связь с якорем генератора и будет вращаться сама по себе.

Вы увидите это по горящему индикатору отсутствия заряда:

С большой долей вероятности, проскальзывание обгонной муфты генератора будет сопровождаться свистом и шумом.

Естественно, при такой неисправности долго ездить не выйдет. Можно просто встать посреди дороги или не завести машину после стоянки.

Устройство

Обгонная муфта генератора представляет собой две обоймы:

• внешняя, соединена со шкивом генератора;
• внутренняя, связана с валом якоря генератора;

Между ними есть слой специальных роликов, уложенных в два слоя:

• 1 уровень — игольчатые подшипники;
• 2 уровень — профилированные фигуры. Они нужны для того, чтобы выполнять роль стопорного механизма.

Эти обоймы интегрированы друг в друга.

Принцип работы

Когда двигатель начинает работать, вращение внешней обоймы муфты начинает усиливаться. Ролики, выполняющие роль стопорного устройства, замыкаются. При этом внешняя часть связывается с внутренней. Одновременно раскручивается вал и шкив генератора.

При прекращении работы отработанные газы начинают отходить. При этом замедляется вращение коленчатого вала. Внутренняя часть обоймы обгоняет по вращению внешнюю. Параллельно стопорный механизм открывается и её связь со внешней частью муфты становится слабее. Из-за этого внутренняя обойма перестаёт тормозить.

Это полный цикл работы узла устройства. Один процесс следует за другим. При этом инерция от ремня передаётся шкиву и ремню генератора.
