Как на оке снять рулевую рейку

Снятие и установка рулевого механизма ВАЗ 1111

	Вам потребуются
ключи “на 10”, “на 13”, “на 19” бородок молоток

Перед началом работы

Установите рулевое колесо в положение движения автомобиля по прямой.

Снимите передние колеса.

При износе деталей рулевого механизма появляются стуки и увеличивается свободный ход рулевого колеса. С появлением этих признаков сначала проверьте затяжку гаек крепления рулевого механизма и остальных узлов рулевого управления, а затем убедитесь в отсутствии люфтов в шарнирах рулевых тяг и промежуточного вала рулевого управления.

Для ремонта и регулировки рулевого механизма необходимы специальный инструмент и приспособления, поэтому работу рекомендуется делать в специализированной мастерской.

Признаки неисправности рулевой рейки

Если с рулевой рейкой возникли проблемы, водитель это ощутит сразу по «поведению» машины. Можно выделить следующие основные признаки неисправности рулевой рейки:

При повороте рулевого колеса из рейки доносится стук;

Чувствуется люфт в работе рулевого колеса;
Колеса поворачиваются на меньший или больший угол при повороте рулевого колеса, чем ранее. В целом машину контролировать становится сложнее;
При центральном положении руля нет усилия;
Усилие полностью отсутствует даже при повороте рулевого колеса, но ситуация исправляется после прогрева жидкости гидроусилителя руля выше 50 градусов по Цельсию.

Симптомы могут проявиться как все сразу, так и по отдельности. В большинстве случаев причиной неисправной работы рулевого механизма является именно разболтанная, а не вышедшая из строя рейка. Соответственно, подтянув рулевую рейку, удастся решить возникшие проблемы.

Обслуживание, устройство, ремонт и эксплуатация автомобилей «Ока» ВАЗ(СеАЗ) ЗМА «Кама» 1111/11113 — Замена рулевой тяги

Погнутую рулевую тягу следует обязательно заменить, так как правка этого ответственного элемента рулевого управления недопустима вследствие того, что в материале тяги могут появиться трещины.

Кроме того, увеличение свободного хода рулевого колеса возможно из-за износа деталей шаровой опоры рулевой тяги.

ПРЕДУПРЕЖДЕНИЕ

Обязательно замените порванный защитный чехол рулевой тяги. Иначе попавшие в рулевой механизм грязь и вода быстро выведут его из строя. Заменить чехол можно, не снимая рулевой механизм с автомобиля.

Вам потребуются: ключи «на 19», «на 27», «на 36», отвертка, кусачки, кернер.

1. Снимите рулевой механизм (см. «Снятие и установка рулевого механизма»)


2. Ослабьте затяжку контргайки наружного наконечника рулевой тяги.	3. Отверните наконечник рулевой тяги, считая число оборотов. Это поможет при установке наконечника приблизительно сохранить схождение колес.


4. Отверните контргайку наконечника рулевой тяги.	5. Снимите хомуты с внутреннего и…


6…наружного посадочных ободков защитного чехла.	7. Аккуратно поддев отверткой, снимите внутренний ободок чехла с картера рулевого механизма.

8. Снимите защитный чехол с тяги.

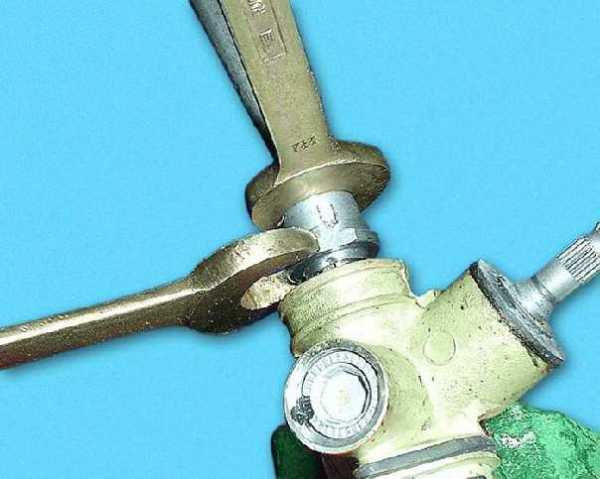

9. Раскерните буртик контргайки шаровой опоры…	10. …вставив для упора ключ между контргайкой и торцом картера.


11. Ослабьте затяжку контрагайки и…	12. …свинтите шаровую опору с рейки рулевого механизма (отсоединив тем самым тягу).


13. Снимите шаровую опору с тяги.	14. Выньте из отверстия в рейке упор тяги и…

15. …поджимную пружину.

16. Очистите от грязи и старой смазки отверстие в рейке, а также все снятые детали.

17. Замените детали при износе или повреждении сферических поверхностей рулевой тяги…


18. …шаровой опоры…	19. …упора тяги.

20. Замените порванный или потерявший эластичность защитный чехол.

21. Вложите 10 г консистентной смазки (заводи-зготовитель рекомендует ШРУС4) в шаровую опору и отверстие в рейке.

22. Установите в отверстие рейки пружину и упор тяги (сферической частью наружу).

23. Установите шаровую опору на тягу и заверните так, чтобы отсутствовал люфт, но при этом тяга свободно поворачивалась в опоре.


24. Удерживая опору от проворачивания, затяните контргайку.	25. Закерните буртик контргайки.

26. Установите защитный чехол и зафиксируйте его новыми хомутами. Проверьте плотность прилегания ободков чехла к рулевому механизму и рулевой тяге. Установите наружный наконечник тяги (см. операцию 3).

Снятие и установка рейки

Для снятия рулевой рейки с автомобиля «Ока», вам потребуется гаражная яма или ровная площадка. Вот порядок действий:

Закатите машину на место проведения работ.
Включите ручной тормоз, а также подложите под задние колеса кирпичи или противооткатные башмаки.
Откройте доступ к карданчику рулевой колонки (придется снять коврик со стороны водителя) и, ослабив гайку хомута, снимите промежуточный вал с ведущего вала рейки.
С помощью домкрата и страховочных подставок вывесьте переднюю сторону автомобиля, затем снимите колеса.
Расшплинтуйте и открутите гайки пальцев рулевых наконечников.
Для снятия (выпрессовки) пальцев используйте специальный съемник.
Вытащите наконечники из поворотных рычагов.
Одной рукой придерживая рулевой механизм «Оки», другой открутите болты, крепящие подрамник (кронштейн) к силовым элементам кузова.
Вытащите устройство из-под машины.

Если вы сняли рейку «Оки», чтобы подтягивать, а также в любых других случаях демонтажа, ее установку на место проводите в обратной последовательности. Не превышайте усилий при затягивании гаек наконечников, а также не забывайте ставить шплинт.

Помните: даже если в теории вы знаете, как подтянуть рулевую рейку на «Оке», но не заглядывали под машину и не пытались уже выполнить эту операцию, то обязательно следуйте инструкции по эксплуатации и сначала снимайте механизм.

Несмотря на больший объем работ, чем без снятия устройства, вы потратите намного меньше места, потому что боковая стенка подрамника надежно блокирует гайку и подобраться к ней невозможно.

Подрамник, на котором установлен рулевой механизм

Регулировка рулевой рейки — инструкция

Срок службы рулевой рейки (далее РР) должен составлять около 15 лет, как заверяют производители. Однако он будет таковым лишь при условиях: регулярного обслуживания, использование рекомендованных качественных масел, езды на автомобиле по хорошим дорогам и/или по дорогам, для которых ваш авто предназначен, иначе вам не избежать ремонта данной детали.

Конечно, если постоянно кататься только по качественным дорогам без выбоин и ям и с хорошим покрытием, то возможно в автомобиль очень редко придется лазить, чтобы отремонтировать. Но, к сожалению, хорошие ровные дороги остаются пока несбывшейся мечтой для российских автолюбителей, поэтому РР приходится ремонтировать несколько чаще, чем хотелось бы. Одной из разновидностей ремонта рулевой рейки является ее регулировка.

Когда необходима регулировка?

Регулировка такой автомобильной конструкции, как РР, выполняется довольно просто и не занимает много времени у водителя.

Прежде чем приступить к регулировке, необходимо убедиться, что следует делать именно ее, для этого лучше заранее ознакомиться с возможными предвестниками такого вида ремонта. Но до того как я их оглашу, хотелось бы кратко объяснить принцип работы рейки, знание которого поможет лучше понять возможные неполадки.

Принцип работы.

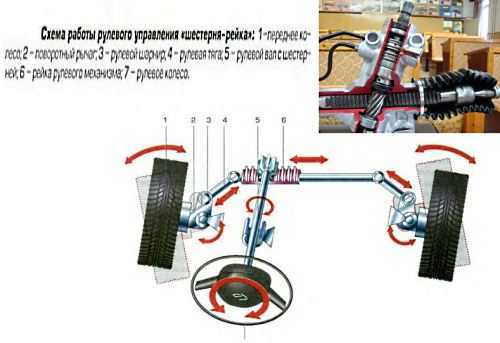

Итак, принцип работы рулевой рейки заключается в передаче усилий, которые прикладывает водитель для поворота руля на прямозубою или косозубую шестерни, установленные на подшипнике и приходящие в действие вместе с зубчатой рейкой.

Беззазорное взаимодействие зубчатой рейки и шестерни обеспечивается прижимными пружинами.

Видео.

Неисправности рулевой рейки.

Самые распространенные проблемы, возникающие в описываемом агрегате, – это люфт и стук. При них регулировка может и не помочь. Ведь они в большинстве случаев возникают ввиду того, что произошел простой износ (его можно увидеть только при полной разборке) деталей зубчатой рейки и шестерни.

Однако люфт и стук могут также появляться по иным причинам:

произошло ослабление крепления рулевой сошки, картера рулевой, либо ослабилось крепление кронштейна рычага;
зацепление передающей пары нуждается в регулировке.

Если руль стал поворачиваться тяжелее и с прикладыванием больших усилий, то это тоже знак того, что деталь необходимо отрегулировать. Также необходимо долить масло в картер рейки.

Пошаговая инструкция.

Главной задачей регулировки РР является избавление от стука, люфта и придание легкости управлению автомобилем. Для данной процедуры вам понадобится помощь друга, так как одному это сделать будет сложно.

Этапы работы:

Завозим автомобиль на яму или эстакаду, на крайний случай подойдут и домкраты. В последнем случае передние колеса нужно поставить прямо, и не забудьте закрепить домкраты при поднятии машины.

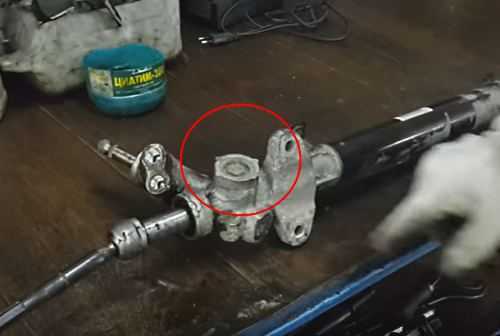

Для регулировки подтягивают регулировочный винт, который расположен в рулевой системе, а именно в торцевой крышке.

Подтягивать винт следует очень медленно. Во время регулировки винта проверяем люфт, ход руля и наличие стука. Люфт можно измерить при помощи специального устройства – люфтомера. При измерении нужно придерживаться ГОСТа, в соответствии с которым люфт не может быть больше 10 градусов.
После проведения процедуры следует провести испытание машины в движении. Если тяжесть при маневрировании отсутствует, то все подтянуто хорошо, если же такая проблема есть, то винт необходимо немного ослабить.

На этом все. Напоследок лишь повторю, что подтяжка винта рулевой рейки может и не решить проблемы, в подобных случаях лучшим решением станет поездка на консультацию к мастеру.

Стоит ли ремонтировать?

В вопросе, стоит ли ремонтировать рулевую рейку, ведется много дискуссий. Здесь нужно комплексно подходить к проблеме, и понимать, в чем причина неисправности.

Наиболее надежный и дорогой вариант — замена изделия на оригинал.

Но такое решение по карману далеко не всем автовладельцам, поэтому многие ищут варианты для экономии.

Как результат, покупается не оригинальная / контрактная рейка, способная прослужить еще много лет.

Альтернативное решение — покупка ремкомплекта с сальниками, втулками и пыльниками.

При выборе такого варианта важно отдать предпочтение качественному комплекту, ведь от этого зависит срок службы отремонтированной рейки. Также нужно доверить работу профессионалу по ремонту, у которого имеется достаточный опыт

Также нужно доверить работу профессионалу по ремонту, у которого имеется достаточный опыт.

Следовательно, для получения результата нужно обратиться в проверенное СТО и купить качественный ремонтный комплект. Это позволяет сэкономить, но нужно требовать гарантию на работы.

В случае с рулевой рейкой на ЭУР, как правило, предпочтение отдается ремонту, но не всегда это возможно, ведь даже на СТО чаще всего рекомендуют сразу делать замену.

Это связано с тем, что шлифовать при механической поломке здесь нельзя, а неисправности, связанные с электроникой, требуют больших временных затрат.

То есть, отремонтировать рулевую рейку с ЭУР возможно только при незначительной неисправности, характерной для механических аналогов. В ином случае, с вероятностью 90%, деталь идет под замену.

Если рассуждать с позиции производителей автомобилей, они вообще не приемлют ремонт и рекомендуют сразу менять механизм в сборе при любой поломке. Но так было не всегда.

Ориентировочно до 2005 года рулевые рейки считались обслуживаемыми, и многие официальные сервисы шли на замену отдельных запчастей. Теперь же этот узел является необслуживаемым.

Заводы-изготовители не продают оригинальные запчасти, поэтому восстановление устройства выполняется на свой страх и риск.

Владельцы автомобилей вынуждены покупать ремонтные комплекты на стороне и рассчитывать на их качество.

Снятие и установка рулевой рейки

slow_oka Это одна из наиболее неверно описанных во всех виденных мной книжках по ремонту Оки операций. Так, как описано в книжках, рулевая рейка НЕ снимется. Никак.Опираясь на опыт трех снятий/установок рейки Оки, могу сказать, что самый рациональный, на мой взгляд, метод — такой:1) Откручиваем минусовый провод от рейки.2) Откручиваем болт, фиксирующий рулевую колонку на «зубчатом штоке» рейки (нипомню, как по научному называеццо — поправьте плз в комментах)3) Задираем перед, выбиваем или съемником снимаем рулевые пальцы из поворотных кулаков4) Откручиваем крепления площадки рейки к подрамнику5) (KNOW-HOW!) Откручиваем оба задних сайлента подрамника. Ставим подставки под них6) Выводим из зацепления с рулевой колонкой рейку и вытаскиваем ее влево, с небольшим поворотом вокруг оси против часовой стрелки.7) Voila.Установка в обратном порядке. При установке совмещаем метки, как написано в книжке. Я правда всегда ленюсь это делать и поэтому приходится переставлять баранку.Если все же пробовать ставить рейку по книжке, т.е. сначала площадку, а потом заводить рейку на нее, то сложным местом будет установка хомутов. Их предлагают подогнуть по месту, хотя это, честно говоря, «мертвому припарки». Не помогает. Я на снятой то рейке долго мучился с установкой новых хомутов :)PS Вчера вот, поленился перебирать рейку, поставил новую Fenox. Посмотрю, сколько проходит. PPS Инструментальный контроль рейка прошла

ru-oka.livejournal.com

трапеция

Замена наружного наконечника рулевой тяги и защитного чехла шарового шарнираЗамена рулевой тягиЗамена наружного наконечника рулевой тяги и защитного чехла шарового шарнира При увеличенном свободном ходе рулевого колеса проверьте осевой и радиальный зазоры в шаровых шарнирах рулевых тяг. Если .

1. Наружный наконечник рулевой тяги. 2. Контргайка. 3. Внутренний наконечник рулевой тяги. 4. Защитный чехол. 5. Опора рулевого механизма. 6. Картер рулевого механизма. 7. Хомут крепления рулевого механизма. 8. Резиновая подушка. 9. Втулка рейки. 10. Опорная шайба. 11. Вкладыш шарового пальца. 12. Защитный колпачок. 13. Палец шарового шарнира. 14. Роликовый подшипник. 15. Приводная шестерня. 16. Упор рейки. 17. Уплотнительное кольцо упора. 18. Гайка упора. 19. Стопорное кольцо гайки. 20. Рейка. 21. Контргайка. 22. Шаровая опора. 23. Хомут чехла. 24. Уплотнитель вала. 25. Упор тяги. 26. Пружина упора. 27. Шариковый подшипник. 28. Стопорное кольцо. 29. Защитная шайба. 30. Уплотнительное кольцо. 31. Пыльник. 32. Гайка крепления подшипника. 33. Промежуточный карданный вал. 34. Кронштейн крепления рулевого вала. 35. Верхний облицовочный кожух. 36. Рулевое колесо. 37. Вал рулевой колонки. 38. Подшипник вала рулевой колонки. 39. Труба кронштейна. 40. Нижний облицовочный кожух.

А и Б — метки на картере рулевого механизма и на пыльнике

У переднеприводных автомобилей по сравнению с заднеприводными моделями на передние колеса приходится большая нагрузка. Передние колеса являются не только направляющими, но и ведущими. Вследствие этого требуется большее усилие для их поворота. Поэтому на этих автомобилях применяется рулевое управление с реечным рулевым механизмом, имеющим большее передаточное отношение и более высокий коэффициент полезного действия. Этот тип рулевого управления компактен и прост по конструкции, более экономичен в изготовлении и хорошо сочетается с переднеприводной компоновкой и поперечным расположением силового агрегата Рулевое управление травмобезопасное, с карданными шарнирами и рулевым механизмом типа «шестерня — рейка», с креплением тяг рулевого привода к торцам рейки.

Рулевой механизм крепится на опоре 5 двумя хомутами 7 в моторном отсеке, что позволяет более рационально использовать пространство внутри кузова. Опора 5 рулевого механизма, в свою очередь, крепится к подрамнику, на котором также смонтированы силовой агрегат, передняя подвеска и тормозные механизмы передних колес. Для гашения вибраций под скобы хомутов крепления рулевого механизма установлены резиновые подушки 8.

Как проверить рейку

Чтобы проверить состояние рулевого механизма «Оки» и определить, нужна рейке подтяжка или ремонт, закатите машину на яму и спуститесь. Подергайте поочередно за тяги рулевой рейки. Если есть люфт с правой (пассажирской) стороны, то без снятия и ремонта не обойтись. Несильный люфт с водительской (левой) стороны — чтобы определить, нужно ли на «Оке» подтянуть рулевую рейку или потребуется более серьезный ремонт, сделайте следующее:

Еще раз подергайте тягу с левой стороны автомобиля, постарайтесь запомнить величину люфта.
Попросите помощника вывернуть руль почти до упора в любую сторону и удерживать так до вашей команды.
Снова подергайте тягу. Если люфт стал меньше, агрегат придется ремонтировать. Попытка подтянуть рулевую рейку «Оки» в таком состоянии лишь увеличит износ зубчатого штока.

Если ямы нет, проверить автомобиль можно на любой ровной поверхности, приподнимая передний край машины домкратом, затем подпирая страховочной подставкой. Этот же способ можно использовать и для снятия агрегата.

Помните: если повреждены пыльники, агрегату в любом случае нужен ремонт, вне зависимости от того, есть люфт или нет.

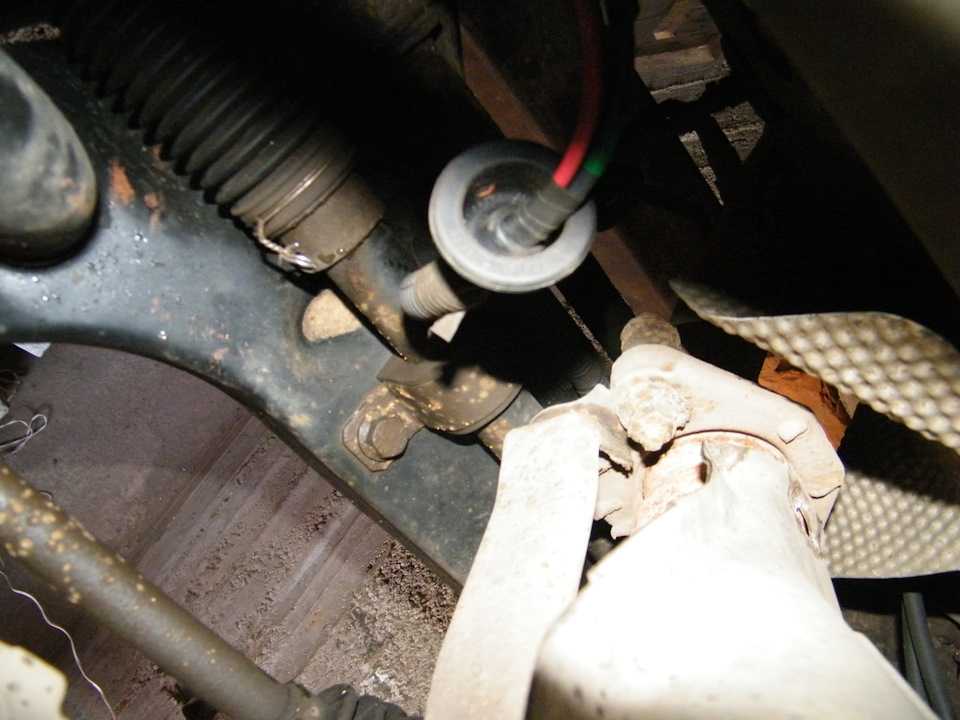

Так выглядят пыльники и рулевые тяги

Снятие и установка рулевого механизма ВАЗ 1111

	Вам потребуются
ключи «на 10», «на 13», «на 19» бородок молоток

Перед началом работы

Установите рулевое колесо в положение движения автомобиля по прямой.

Снимите передние колеса.

Общие сведения

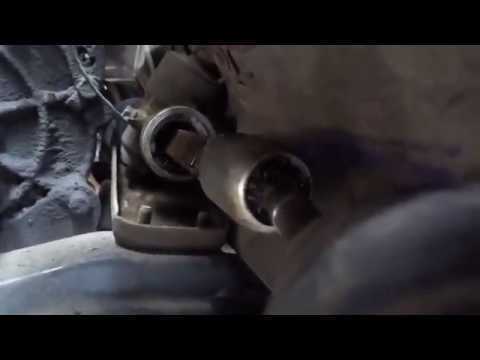

1. Изнутри салона отверните гайку стяжного болта вилки карданного шарнира промежуточного вала

Обратите внимание: под гайкой установлена пружинная шайба.

2. Выньте стяжной болт.

Отсоедините оба наружных наконечника от поворотных рычагов (подробнее см. подраздел 6.4.).

4. Отверните болт крепления и…

5. …отсоедините провод «массы» от картера рулевого механизма.

6. Отверните по две гайки стремянок крепления рулевого механизма к кронштейну с каждой стороны.

7. Обратите внимание: под каждой гайкой установлена плоская шайба.

8. Отверните с каждой стороны по две гайки болтов крепления кронштейна рулевого механизма к подрамнику. Обратите внимание, что гайки самоконтрящиеся.

9. Выньте болты крепления кронштейна.

10. Приподняв рулевой механизм, выньте из-под него кронштейн.

11. Выведите вал приводной шестерни из вилки карданного шарнира промежуточного вала и снимите рулевой механизм через нишу левого колеса.

12. Снимите две скобы втулок опор рулевого механизма. При необходимости сбейте их с помощью бородка.

13. Снимите две втулки опоры рулевого механизма. Порванные или потерявшие эластичность втулки замените.

14. Перед установкой рулевого механизма проверьте, чтобы стремянки свободно входили в отверстия кронштейна. При необходимости подогните стремянки.

15. Совместите метки на картере рулевого механизма и пыльнике.

16. Установите рулевой механизм, введя в отверстие щита передка вал приводной шестерни механизма.

17. Установите на место кронштейн и вставьте в отверстия кронштейна и подрамника левый задний болт крепления кронштейна, так как после соединения вала с вилкой сделать это не удастся. Затем…

18. …помощник должен вставить вал приводной шестерни механизма в вилку карданного шарнира промежуточного вала. Далее установите рулевой механизм в порядке, обратном снятию.

Видео про «Снятие и установка рулевого механизма» для ВАЗ 1111

«ОКА» ВАЗ-11113-40 демонтаж рулевой рейки.

Демонтаж рулевой рейки с автомашины ОКА.

Ремонт Оки Часть 2. Ремонт рулевой рейки установка ремкомплекта

Ремонт рулевой рейки ока своими руками в ютубе — МБДОУ детский сад № 24

Замена рулевой рейки ока своими руками

ГНТИ — Люфт тяги рулевой рейки ока — Видеорепортажи из мира науки и техники

Ремонт рулевой рейки Оки Автосотник

Как перебрать рулевую рейку ваз ока инструкции ремонта

Рулевая рейка иж ода на луаз своими руками — Сантару.ру

Ремонт рулевой рейки ваз 2107 видео

Ремонт рейки гидроусилителя руля своими руками

Ответы@Mail.Ru: Рулевая рейка в «пятнашке» Нужна схема/конструкция рулевой рейки на «пятнашке»

Ремонт рулевых реек своими руками тойота

Ремонт рулевой рейки на приус

люфт рулевой рейки и подшипника передней ступицы ОКА ВАЗ-11113 на tubethe.com

ГНТИ — Ремонт Оки Часть 1. Ремонт рулевой рейки установка ремкомплекта — Видеорепортажи из мира науки и техники

Лето 8. Две разные рулевые рейки от Оки. — бортжурнал Лада Ока из 11113 в 11116 DRIVE2

Регулировка рулевой рейки ваз 2114 видео — Онлайн курсы

Ремонт / Эксплуатация / Описание / автомобилей марки ВАЗ » 2013 » Август

Схема подтяжки рулевой рейки 2110 — avtotuning-felix.ru

Как отремонтировать люфт руля — Stroy portal

Ремонт рулевой рейки 2109

Parachutetrans фото. блокирующая рукоятка для регулировки рулевой.

Рулевая рейка видео — Ремонт рулевых реек в Москве, Санкт Петербурге. Гарантия

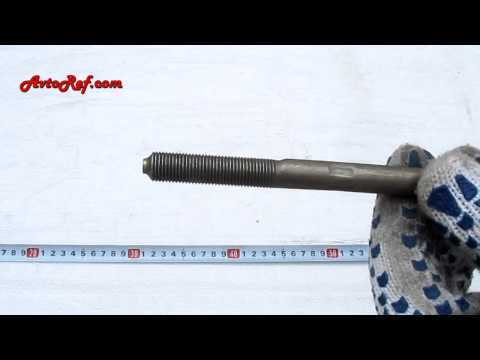

Замена рулевой тяги Ваз 1111 ОКА

1. Ослабьте затяжку контргайки наружного наконечника рулевой тяги.

2. Отверните наконечник рулевой тяги, считая число оборотов. Это поможет при установке наконечника приблизительно сохранить схождение колес.

3. Отверните контргайку наконечника рулевой тяги.

4. Снимите хомуты с внутреннего и…

5. …наружного посадочных ободков защитного чехла.

6. Аккуратно поддев отверткой, снимите внутренний ободок чехла с картера рулевого механизма.

7. Снимите защитный чехол с тяги.

8. Раскерните буртик контргайки шаровой опоры…

9. …вставив для упора ключ между контргайкой и торцом картера.

10. Ослабьте затяжку контрагайки и…

11….свинтите шаровую опору с рейки рулевого механизма (отсоединив тем самым тягу).

12. Снимите шаровую опору с тяги.

13. Выньте из отверстия в рейке упор тяги и…

14. …поджимную пружину.

15. Очистите от грязи и старой смазки отверстие в рейке, а также все снятые детали.

16. Замените детали при износе или повреждении сферических поверхностей рулевой тяги…

17. …шаровой опоры…

18. …упора тяги.

19. Замените порванный или потерявший эластичность защитный чехол.

20. Вложите 10 г консистентной смазки (завод-изготовитель рекомендует ШРУС-4) в шаровую опору и отверстие в рейке.

21. Установите в отверстие рейки пружину и упор тяги (сферической частью наружу).

22. Установите шаровую опору на тягу и заверните так, чтобы отсутствовал люфт, но при этом тяга свободно поворачивалась в опоре.

23. Удерживая опору от проворачивания, затяните контргайку.

24. Закерните буртик контргайки.

25. Установите защитный чехол и зафиксируйте его новыми хомутами. Проверьте плотность прилегания ободков чехла к рулевому механизму и рулевой тяге. Установите наружный наконечник тяги (см. операцию 2).

Лада Ока › Бортжурнал › Нюансы ремонта рулевой рейки на Оке

Здесь я распишу нюансы, с которыми я столкнулся и о которых не пишут в руководствах по ремонту. Перед ремонтом я посмотрел много разных роликов про рейку на оке, но ни в одном не было сказано о нюансах, с которыми я столкнулся.

Было куплено: ремкомплект рулевой рейки ока, съемник для стоек ваз, спецключ для натяжного ролика, синяя смазка felix, втулка рейки, трубный ключ, подушки рейки.

Начнём с того, как снять рейку. Рулевые наконечники я выпрессовывал домкратом, подставив его в низ и поднимая на нём машину. Немного приподняв, стучал молотком по кулаку. Некоторые выбивают только с помощью ударов по боку кулака, но у меня не получилось. Так же можно снять съёмником. Откручиваем все болты по инструкции. Рекомендую пометить положение руля на червяке гвоздём, краска у меня потом начисто стёрлась.

По руководству рейка должна выниматься через бок с водительской стороны, но хрен там, мешает подрамник. Может на круглом подрамнике и так, но у меня он из прямоугольного профиля. Откручиваем 2 болта крепления подрамника, после чего он немного свесится, лучше его немного приподнять домкратом пока откручиваете, чтобы не давило на резьбу.

Не забудьте открутить массу от рейки. После чего вытаскиваете поддон рейки и затем саму рейку. Её нужно всячески вертеть, чтобы она вышла. Лучше вытаскивать через водительскую сторону, потому что меньше будет мешаться червяк, но есть извращенцы, которые её вытаскивали с другой стороны.

Рейка снята. По желанию делаете замер или заметки по расположению развала. Есть много разных способов, например можно считать обороты резьбы. На моей рейке отсутствовала втулка. Для разбора рейки купите 2 спецключа: шестигранник и съёмник для стоек, чтобы открутить червяк. Стоят 90р и 350р соответственно, не мучайтесь с зубилом, эти гайки алюминиевые.

Причины люфта рейки

Рулевая рейка автомобиля «Ока» установлена иначе, чем на остальных моделях ВАЗ. Ее крепят не к задней стенке моторного отсека, а болтами к подрамнику. Но принцип ее работы, а, значит, и причины появления люфта стандартны.

Регулировочная гайка рулевой рейки «Оки»

Прижимной механизм, расположенный в картере аппарата, обеспечивает надежное сцепление зубчатого штока с ведущим валом. Со временем поверхность штока истирается, а пружина механизма ослабевает, из-за чего появляется люфт и вызванный им стук. Подробней об этих процессах читайте в статье «Почему при повороте руля может возникать стук в рулевой рейке». Когда появляется стук, вызванный этими причинами, механизму нужна регулировка.

Как подтянуть рулевую рейку

Подтяжка рулевой рейки не всегда устраняет люфт и стук в ее работе, но в большинстве случаев это помогает исправить ситуацию.

Если первая подтяжка рейки помогла решить проблему, но через несколько тысяч километров пробега проблема проявилась вновь, в такой ситуации нужно обратиться в сервисный центр, поскольку во второй раз подобный «фокус» не пройдет.

Дело в том, что подтяжка в большинстве случаев помогает устранить люфт, возникающий из-за деформации или повреждения пластмассовых втулок, находящихся внутри механизма. Втулки выполнены из пластмассы, и первое подтягивание позволит компенсировать лишнее образовавшееся пространство, а повторное уже приведет, вероятнее всего, к полному крошению втулок.

Чтобы подтянуть рулевую рейку автомобиля необходимо:

Загнать машину на «яму» или поднять ее на эстакаду, поскольку работу придется проводить под автомобилем;
Далее нужно обнаружить регулировочную гайку для подтяжки рулевой рейки. В зависимости от модели автомобиля, ее местонахождение может разниться. В некоторых автомобилях она вовсе отсутствует, и производители таких машин считают, что при возникновении люфта в рулевом механизме необходимо отвезти машину в сервисный центр, где будет произведена замена рейки или ее отремонтируют специалисты;
Если регулировочная гайка найдена, нужно подобрать правильный ключ для ее затяжки
Обратите внимание, что на большинстве гаек устанавливаются защитные колпачки, которые предварительно нужно снять;
Далее начинается сам процесс подтягивания

Во время проведения процедуры важно не перестараться, поскольку это может привести к тому, что руль вращать станет излишне сложно, а при каждом его повороте будет оказываться сильное давление на втулки, которые быстро «раскрошатся».
Чтобы подтянуть рулевую рейку правильно, нужно постоянно замерять люфт руля при помощи люфтомера или самостоятельно определять по «плотности» его поворота необходимость дополнительной подтяжки или ослабления болта
Чаще всего, чтобы подправить разболтавшуюся рулевую рейку, достаточно повернуть регулировочный болт на 20-30 процентов от полного оборота гайки.

Решив проблему с люфтом и стуком в рейке путем подтяжки регулировочной гайки, следует готовиться к тому, что вскоре потребуется выполнить полноценный ремонт рулевого механизма. В инструкции по эксплуатации машины часто можно встретить запись, что рулевой механизм должен, в среднем, прослужить около 10 лет, но эти значения указаны для Европы и Америки, в условиях российских дорог рейка и другие детали рулевого управления выходят из строя гораздо быстрее.

(426 голос., 4,59 из 5) Загрузка…

ВАЗ 1111 | Снятие и установка рулевого механизма

	Вам потребуются
ключи «на 10», «на 13», «на 19» бородок молоток

Перед началом работы

Установите рулевое колесо в положение движения автомобиля по прямой.

Снимите передние колеса.

Для ремонта и регулировки рулевого механизма необходимы специальный
инструмент и приспособления, поэтому работу рекомендуется делать в специализированной
мастерской.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Изнутри салона отверните гайку стяжного болта вилки карданного шарнира промежуточного вала

Обратите внимание: под гайкой установлена пружинная шайба.

2. Выньте стяжной болт.

Отсоедините оба наружных наконечника от поворотных рычагов
(подробнее см. подраздел 6.4.).

4. Отверните болт крепления и…

5. …отсоедините провод «массы» от картера рулевого механизма.

6. Отверните по две гайки стремянок крепления рулевого механизма к кронштейну с каждой стороны.

7. Обратите внимание: под каждой гайкой установлена плоская шайба.

9. Выньте болты крепления кронштейна.

10. Приподняв рулевой механизм, выньте из-под него кронштейн.

12. Снимите две скобы втулок опор рулевого механизма. При необходимости
сбейте их с помощью бородка.

13. Снимите две втулки опоры рулевого механизма. Порванные или потерявшие эластичность втулки замените.

15. Совместите метки на картере рулевого механизма и пыльнике.

16. Установите рулевой механизм, введя в отверстие щита
передка вал приводной шестерни механизма.

Снятие и установка рулевой рейки

ru-oka.livejournal.com

Как обслуживать гидроусилитель, чтобы продлить срок службы рулевой рейки

Ресурс рулевой рейки с ГУР во многом зависит от правильности обслуживания самого гидроусилителя. И здесь главный вопрос — нужно ли производить замену.

Многие производители утверждают, что в выполнении этой работы нет необходимости, ведь рабочая жидкость залита на весь срок службы авто. При этом многие СТО рекомендуют периодическую замену и успешно делают такую работу.

Специалисты отмечают, что потемнение рабочей жидкости не свидетельствует об ухудшении ее характеристик и уверены, что ее замена может привести к проблемам.

Это связано с тем, что в процессе работы в систему может попасть воздух, а это приводит к появлению турбулентных потоков. Как результат, возникает масляное «голодание» насоса. Дополнительный момент — риск смывания грязи, накопившейся в магистрали, в рулевой механизм.

Если принято решение в сторону замены, необходимо учесть тип основания рабочей жидкости. Она может быть двух типов — синтетическая или минеральная.

Если залить «синтетику» в систему, где должна быть «минералка», высок риск повреждения резиновых элементов системы.

Чтобы избежать таких последствий, нужно точно знать требования завода-изготовителя.
