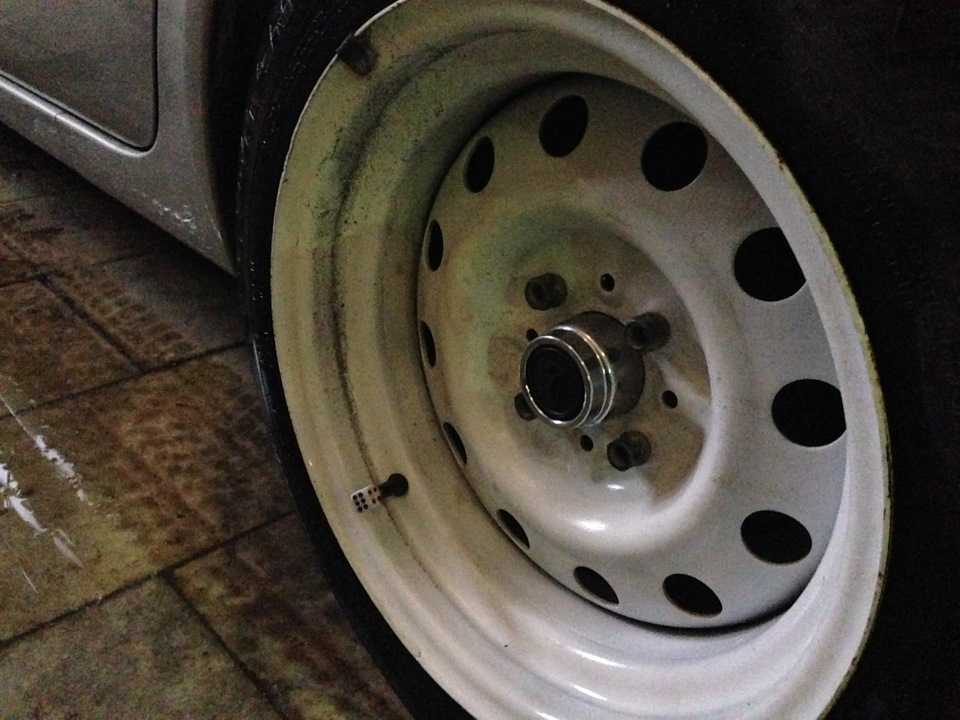

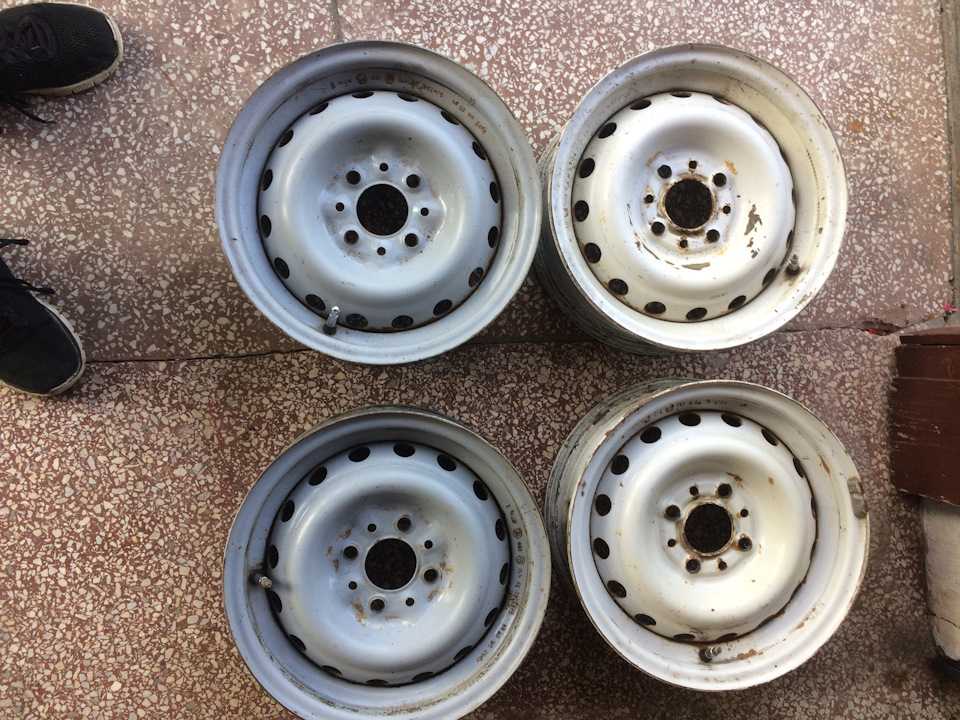

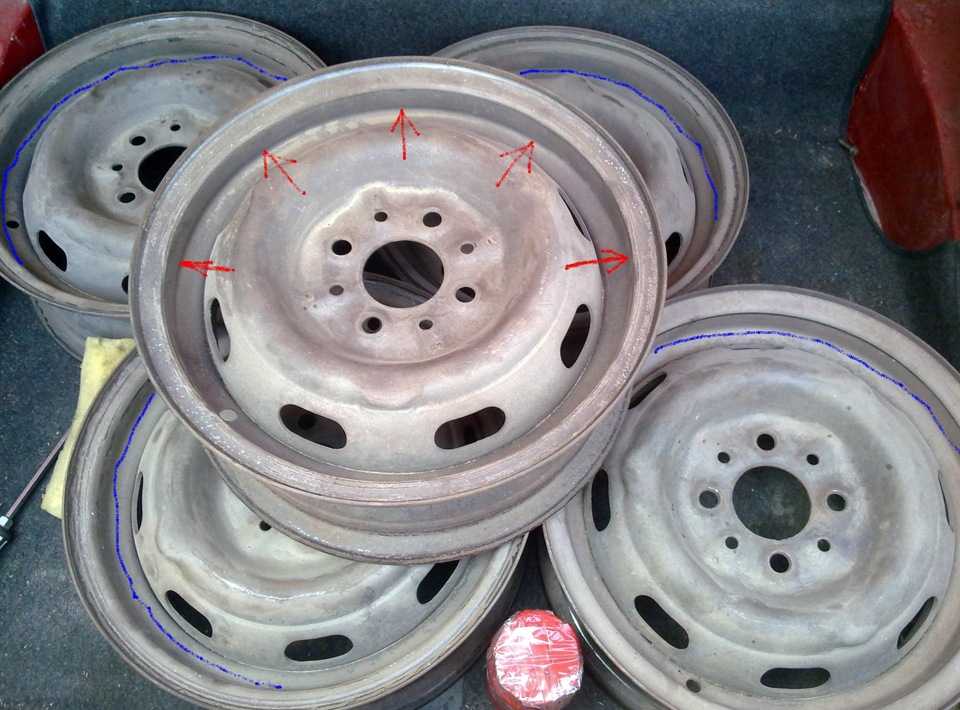

Как отличить диски классики от переднего привода

Признак неисправности ступичного подшипника ВАЗ классика.

Неисправный подшипник обычно издаёт посторонние звуки в виде гула или скрежета, а так же колесо может болтаться на таком подшипнике из — за выработки или из-за плохо затянутой ступичной гайки.

Для диагностики подшипника достаточно вывесить колеса (или каждое по отдельности) и покачать колесо в разные стороны. Если люфт при покачивании присутствует во всех плоскостях (поворот колеса влево-вправо и наклон вверх-вниз), ступичный подшипник возможно под замену. Но так же люфт может быть и из-за усталых сайлентблоков или шаровых. Для исключения неисправности подвески нужен второй человек, который будет смотреть шатается ли колесо вместе с поворотным кулаком или ходит отдельно от него. Если колесо ходит отдельно от поворотного кулака, вот тогда неисправен точно ступичный подшипник (в таком случае подтяжка ступичной гайки может ненадолго спасти ситуацию).

Признаком неисправности могут быть и посторонние звуки во время вращения колеса (обычно гул, иногда скрежет) или его неравномерное вращение.

Как распознать неисправности

Существует много признаков, которые помогают определить поломку:

• неравномерное стирание шин;
• повышенная вибрация;
• появление посторонних шумов;
• перегрев диска (это означает, что подшипник не исправен);
• автомобиль отклоняется в сторону от прямолинейной траектории и раскачивается кузов (эти признаки объясняются тем, что исправное колесо обеспечивает ровное движение, а когда возникает поломка — происходит разбалансировка).

Важно!

Самый характерный «рисунок» — звук в задней ходовой части.

Наиболее легкий способ

Если все вышеперечисленное не улавливается слухом и вестибулярным аппаратом, то есть оптимальный метод. Нужно толкнуть шину ногой для выявления люфта.

Обратите внимание!

Такой способ очень эффективен на начальных стадиях, когда признаки наименее выражены.

ПОВОРОТНЫЙ КУЛАК

Поворотный кулак, о котором упоминалось выше, является ещё одним важнейшим элементом подвески ВАЗ 2107. О его назначении нетрудно догадаться из названия. Эта деталь обеспечивает плавный поворот передних колёс автомобиля. У кулака есть две проушины, с помощью которых он крепится к парным рычагам подвески. С обратной стороны на кулаке есть шкворень, на который надевается ступица вместе со ступичным подшипником.

Поворотные кулаки на «семёрках» имеют длинный шкворень для крепления ступицы

Ступица, надетая на шкворень кулака, фиксируется гайкой. Здесь же следует сказать, что поворот колёс — это не единственное, за что отвечает кулак. У него есть и дополнительная функция: он ограничивает поворот колёс. Для этого на кулаках «семёрки» предусмотрены особые выступы. При слишком крутом повороте рычаги подвески упираются в эти выступы, и водитель больше не может поворачивать руль. Кулак должен обладать огромным запасом прочности, так как именно на него приходится бо́льшая часть ударных нагрузок, возникающих при движении автомобиля, особенно по неровной дороге. Тем не менее иногда кулак деформируется (как правило, это случается после попадания передних колёс в очень глубокую яму или после ДТП). Вот основные признаки того, что с кулаком что-то не так:

• автомобиль при движении сильно ведёт в сторону, причём с увеличением скорости это проявляется сильнее;
• водитель вдруг замечает, что радиус поворота стал меньше, и «вписываться» в очень крутые повороты стало сложнее. Это говорит об уменьшении угла поворота колёс. И возникает это явление после серьёзной деформации одного кулака;
• выворачивание колеса. Бывают ситуации, когда одна из проушин кулака ломается. Это большая редкость, но не упомянуть об этом нельзя. Так вот, когда проушина ломается, колесо выворачивается почти под прямым углом к корпусу «семёрки». Если это происходит на ходу, автомобиль мгновенно теряет управление.

Ступичный подшипник: 4 простых способа проверить пока не поздно — Советы специалистов

Многие в курсе, что есть некие подшипники в районе колёс называемые ступичными, и периодически они изнашиваются. Но на этом представления о сабже заканчиваются. Не беда! Сегодня подробно поговорим о том, что это такое и главное — как определить необходимость замены. И для начала, чуть-чуть теории.

Если без заумных определений, то ступичный подшипник — это подшипник, на котором вращается колесо. Конечно, все мы снимали колёса (ну или хотя бы присутствовали при этом таинстве) и видели, что на самОм колёсном диске никаких подшипников нет, да и на том с чего снимали, их также не видать. Правильно. Потому что подшипник сей стоит между неподвижной осью вращения и тем, к чему прикручивается колесо. Деталь, выполняющая роль неподвижной оси называется кулакили цапфа.

В свою очередь, деталь к которой непосредственно крепится колёсный диск, называется ступицей. Таким образом, если чуть-чуть напрячь голову и представить всё вышенаписанное, то выходит следующая картина: на неподвижную ось надевается подшипник (или вставляется в неё, в случае наличия привода), а на подшипник надевается ступица, к которой и прикручивается колесо. Такая вот нехитрая матрёшка. Теперь о неисправностях и самостоятельной диагностике.

Так как сегодняшний герой не отличается высокой сложностью, то и симптоматика неисправности будет вполне однозначная.

Симптом №1

Шумы. Те, кто когда-нибудь слышал как шумят/гудят сухие или изношенные подшипники, поймут о чём речь. Тем же, кто не знает, тоже отчаиваться не стоит. Если есть сомнения в исправности какого-либо ступичного, просто вывесите два колеса одной оси, поставьте коробку на нейтраль и покрутите оба. Уверен, шумящий ступичный вы определите сразу. Главное, не перепутать шум подшипника с трением колодок о тормозной диск, чтобы не поменять в испуге все четыре. ?

Симптом №2

Раз уж вывесили ось с подозреваемым колесом, пошатайте его во все стороны. Сильно изношенный подшипник даст однозначно определяемый от руки люфт. Опять же — не перепутайте люфт подшипника с люфтом рулевых наконечников (если у вас устали и они). При недостатке опыта лучше позвать друга: один шатает колесо во всех направлениях, другой смотрит на него с внутренней стороны. Уверен, вдвоём вы легко сможете определить: шатается ли колесо относительно цапфы (тогда это ступичный), или же вся цапфа в сборе люфтит относительно рулевой тяги — тогда нужно менять наконечники.

Симптом №3

Ощутимый нагрев. Очень часто ступичный подшипник начинает подклинивать, вследствие чего нагреваться. После поездки дотроньтесь рукой до колёсного (не тормозного! ? ) диска и сравните температуру на колесе попавшим под сомнения со вторым колесом этой оси. Если ступичный клинит — то температура будет заметно выше. И термометры для определения разницы вам не понадобятся, однозначно. Но опять же, мы берем ситуацию, когда уверены в исправности тормозных механизмов: перегрев может давать и закисший тормозной суппорт.

Симптом №4

И наконец, увод вбок при движении. Если ступичный уже отходит в лучший мир и сильно заедает при вращении, это скажется на прямолинейности движения. Тащить автомобиль будет в сторону колеса с неисправным подшипником. К слову, как и в варианте «3», это всегда связано с параллельным нагревом детали и может быть вызвано также подклиниванием суппорта, или механизма ручного тормоза, если речь про задние колёса. Поэтому, последние два пункта актуальны только при заведомо-исправной тормозной системе.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Ступица и подшипник ВАЗ 2108 – самостоятельная замена

Замена подшипника ступицы или ее самой неизбежна. Причина проста – это детали, которые со временем изнашиваются, как бы аккуратно вы не эксплуатировали автомобиль. Ступица ВАЗ 2108 меньше подвержена износу, чем подшипник, но и она не вечна. Чтобы заменить тот или иной элемент, можно обратиться на СТО, но процесс не так сложен, если соблюдать описанную ниже технологию, все можно сделать самостоятельно. В сущности, поменять подшипник ступицы 2108 несколько проще, чем саму ступицу в сборе, но технология практически не отличается.

Подготовка замены ступицы или ее подшипника

Замена переднего подшипника на ВАЗ 2108

Любой технологический процесс ремонта автомобиля начинается с диагностики и определения неисправности, изучения мануала, подготовке запчастей и инструментов для ремонта. Первое, что нужно, это следующие инструменты:

• домкрат;
• съемники или куски металлической трубы диаметром 3 и 6 см;
• пассатижи;
• гаечные ключи на 12 и 30.

Обратите внимание, что подшипник, размеры которого должны составлять: наружный и внутренний диаметра 60 и 30 мм, высота – 37 мм, должен быть качественным, так как на рынке много азиатского ширпотреба. Точно так же нужно подходить к выбору самой ступицы – лучше один раз приобрести качественную деталь, что впоследствии постоянно ставить авто «на прикол»

Пошаговая процедура снятия ступицы

• Подбираемся к ступице – фиксируем автомобиль «ручником» (стояночным тормозом), подкладываем под колеса башмаки и ослабляем колесные болты.
• Затем поднимаем домкратом ту сторону, где будем проводить работу, полностью откручиваем и снимаем колесо.
• Если меняется подшипник или ступица заднего колеса ваз 2108, нужно будет снимать барабан.
• Если переднего – тормозной диск.
• Для этого откручиваем направляющие и пытаемся их снять. Если это не получается – придется сбивать.

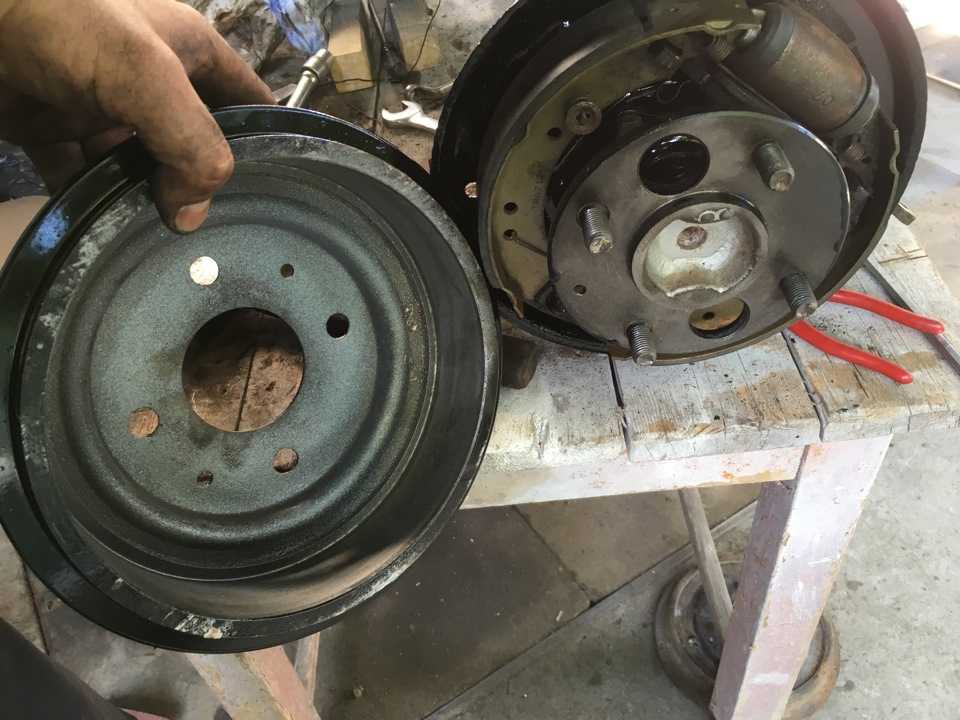

• Для снятия барабана нужна деревянная проставка (подойдет любой кусок бруска или доски), которой нужно обстучать его с внутренней стороны.
• Если работа проводится с передними колесами, меняется подшипник передней ступицы 2108 или сама ступица переднего колеса ваз 2108, сначала снимаем суппорт и подвешиваем его к рычагу с помощью обычной проволоки.
• Когда есть доступ к ступице, снимаем ее. Если есть съемник – сделать это несложно, но если его нет – придется действовать дедовским способом. Прикручиваем колесо его наружной стороной к ступице (иначе оно не поместится в колесную арку) и несколько раз дергаем на себя.
• Когда она снята, ставится новая передняя или задняя ступица ваз 2108, а при необходимости меняется подшипник.

Меняем подшипник ступицы «восьмерки»

Замена шруса и подшипника ступицы ВАЗ

После того как ступица снята, нужно:

выпрессовать или выбить подшипник

Неважно, меняете ли вы подшипник задней ступицы ваз 2108 или передний – процесс один и тот же. Нужно снять с него стопор и пыльник с помощью пассатижей, после чего аккуратно выбить или выпрессовать (что предпочтительнее) подшипник.
посадочное место на ступице обрабатываем смазкой,
после чего устанавливаем новый подшипник

Если нет возможности запрессовать его, придется забить трубой диаметром 6 см, по диаметру внешней обоймы.
затем устанавливаем пыльник и стопор (желательно новые).

Когда подшипник плотно засажен, переходим к установки ступицы обратно.

Установка и сборка ступицы

Для установки ступицы нужно набить подшипник с помощью проставки или трубы диаметром 3 см, по диаметру внутренней обоймы. Потом, когда ступица полностью встала на поворотный кулак, устанавливаем новую (преимущественно) контргайку и загибаем лепестки. Дальше все делаем в обратном порядке – если была заменена задняя ступица 2108 или ее подшипник, устанавливаем на место барабан и фиксируем его.

Если был заменен подшипник или ступица передняя ВАЗ 2108 – устанавливаем и фиксируем диск, суппорт. Бывает, что суппорт сложно одевается на диск – отжимаем тормозные колодки плоской отверткой (после этого нужно будет несколько раз нажать на педаль тормоза, чтобы они встали на место). Дальше собираем колесо, как и в случае с задней ступицей.

На первый взгляд покажется, что замена подшипника или самой ступицы ваз 2108 – хлопотное дело, но это не так. если следовать процедуре, все можно сделать в течение нескольких часов. При этом вы сэкономите приличную сумму. Единственное, что нужно помнить – вы ремонтируете свое авто, поэтому работать спустя рукава нельзя. Относясь к работе серьезно и аккуратно можно установить новый подшипник или ступицу не хуже, чем на фирменной станции техобслуживания.

Всем удачи.

Самостоятельная замена передних подшипников на автомобилях ВАЗ

Ступицы являются важным элементом передней подвески автомобиля. При неисправности ступичных подшипников, первым появляется гул, а иногда и скрежет в передних колесах автомобиля. Ступица начинает греться, из-за этого могут начаться проблемы с тормозами. Люфт в ступицах передней подвески, приводит к повреждению тормозных дисков. Происходит нарушение балансировки в подвеске, в результате чего начинается повышенный износ резины.

Чтобы не доводить до такого состояния узлы подвески, необходимо периодически производить технический осмотр передних ступиц. При появлении таких симптомов, произвести замену подшипников ступиц на ВАЗ-2107 необходимо как можно скорее.

Проверка ступицы

Установите автомобиль на ручной тормоз и поднимите при помощи домкрата, возьмитесь за верхнюю и нижнюю часть колеса, покачайте его в разные стороны. При этом не должно быть никаких люфтов и стуков.

Крутаните колесо, в свободном вращении не должно слышаться посторонних звуков. Колесо должно вращаться плавно, без затруднений. При обнаружении люфта, стука или не плавного вращения, сопровождаемого хрустом, необходимо произвести замену подшипников.

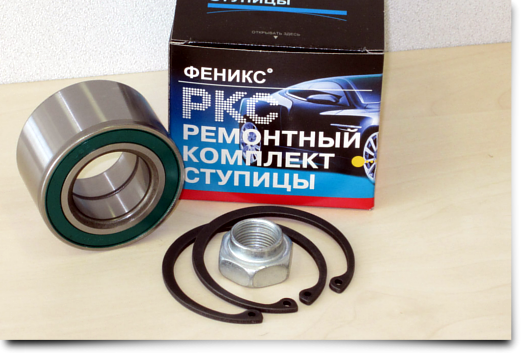

Прежде, чем приступить к замене, нужно заранее приобрести запчасти, которые понадобятся в ходе ремонта:

• подшипники, внутренний и наружный;
• сальник;
• новую смазку;

Снятие

Поставьте автомобиль на ручной тормоз. Подложите под колесо башмак, для предотвращения отката машины. Отпустите гайки переднего колеса.

Поднимите автомобиль, подставьте под кузов упор. Снимите колесо. Открутите болты крепления суппорта, находящиеся с внутренней стороны и снимите суппорт. Чтобы не повредить тормозной шланг, лучше подвязать суппорт.

При помощи отвертки, подденьте и снимите ступичный колпачок. Открутите ступичную гайку. Сняв гайку и шайбу, вытащите наружный сепаратор. Потяните на себя тормозной диск и снимите его вместе со ступицей. Отвернув две направляющие шпильки, снимите тормозной диск со ступицы.

Пользуясь отверткой, вытащите сальник и сепаратор, а затем дистанционное кольцо. Теперь необходимо выбить обоймы. При помощи оправки нужного диаметра или выколотки, выбейте молотком обе обоймы.

Установка

Перед сборкой, промойте все узлы любой очищающей от смазки жидкостью. Снимите с новых подшипников обоймы и, зажав в тиски, через проставки запрессуйте их на место (в качестве оправки лучше всего использовать старую обойму).

Смажьте сепаратор внутреннего подшипника и установите его на место. Вставьте дистанционное кольцо, запрессуйте сальник через проставку, стараясь не повредить его. Одеваем и закрепляем при помощи шпилек тормозной диск.

Устанавливаем узел на место. Предварительно смазав, вставляем сепаратор наружного подшипника на место и, установив шайбу, затягиваем гайку до упора. Одеваем колесо. Проворачиваем его несколько раз для полной посадки. Затем медленно откручивая гайку, добиваемся появления небольшого люфта. Законтрите гайку в этом положении.

Очищаем ступичный колпачок от старой смазки, набиваем новую и устанавливаем его на место.

Рассмотрев, как производится на ВАЗ-2107 замена подшипника ступицы, можно заключить, что этот ремонт не так сложен. И при желании, это может сделать практически каждый автолюбитель.

Своевременное техническое обслуживание и использование качественных запчастей, продлит срок службы вашего автомобиля

Важно не забывать, что исправность передней подвески автомобиля это гарантия вашей безопасности

Источники

• mashinapro.ru/391-vaz-2107-zamena-podshipnika-stupicy.html
• zen.yandex.ru/media/vaganov/regulirovka-zazora-v-podshipnike-stupicy-vaz2107-svoimi-rukami-5cb3804ae510d300b3cf38f9
• drive2.ru/l/561578313739404794/
• bumper.guru/klassicheskie-modeli-vaz/hodovaya-chast/stupica-vaz-2107.html

Размер подшипника передней ступицы Ваз 2108

Любая запасная часть современного автомобиля должна быть безукоризненно подобрана под посадочные и технологические размеры. К большому сожалению, производитель не всегда учитывает особенности применения материалов в запасных частях, что сказывается на их сроке службы, надежности, в конце концов, безопасности движения

Ходовая часть автомобиля подвержена огромным нагрузкам, поэтому не уделять внимание соответствию заводских размеров с заменяемыми, просто нельзя

Размер подшипника передней ступицы ВАЗ 2108

Если браться за этот вопрос конкретнее, то ходовая часть автомобилей популярных моделей и марок чаще всего страдает от некачественных запасных частей. Сначала рассмотрим эту проблему на примере подшипника передней ступицы ВАЗ 2108.

Казалось бы, ничего сложного нет — у ступицы есть свои стандартные размеры, которым должен соответствовать роликовый подшипник:

внутренний диаметр — 34 мм; наружный диаметр — 64 мм; ширина подшипника — 37 мм.

Только по этим параметрам уже можно подобрать подшипник, которых отечественные заводы выпускают тысячами. Производители из Китая активно в этом помогают, предоставляя продукцию не самого лучшего качества, которая не выдерживает никакой критики. Ни марка стали, ни количество шариков ни динамические показатели таких подшипников не соответствуют стандартам. Встречаются подшипники вообще без маркировки, и находятся особо рачительные владельцы, которые их покупают. Такие подшипники сгорают за 1000 км и рассыпаются просто на ходу.

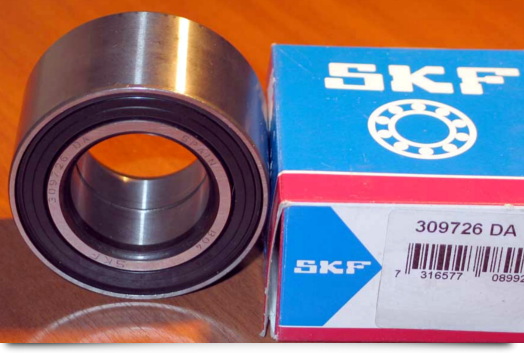

Особенности выбора подшипника ступицы ВАЗ 2108

Естественно, что мы не сможем проверить динамическую нагрузку на обоймах подшипника и на каждом его шарике. Но нужно запомнить, как Отче Наш, что:

• подшипник ступицы ВАЗ 2108 имеет маркировку 25 69 07;
• по международной системе маркировки он обозначается 53 20 66 DA;
• подшипник имеет массу 0,445 кг;
• диаметр шарика — 9,525 мм;
• количество шариков — 28.

Сложность выбора подшипников состоит в том, что это не расходная деталь, и меняется она не так часто, как поршневые кольца, или сайлент-блоки. Поэтому некоторые производители не утруждают себя изготовить даже человеческую упаковку. Кроме того, подшипник, применяемый в ступице переднего колеса ВАЗ 2108 — необслуживаемый, а это значит:

• подшипник не требует смазки;
• не требует преднатяга;
• не требует регулировок при установке и эксплуатации;
• должен иметь очень высокий ресурс.

Конструкция ступичных подшипников для ВАЗ 2108

Все автомобили ВАЗ комплектуются только тремя видами ступичных подшипников — подшипники ступицы переднеприводных автомобилей ВАЗ, подшипники ступицы задних колес, и подшипники ступиц автомобилей Калина и Гранта, которые отличаются меньшими размерами.

Все подшипники ВАЗ относятся к типу HUB-1, а этот тип характеризует конструкция и особенности установки. Подшипник имеет двухрядную конструкцию, представляет вид шариковых радиально-упорных подшипников с закрытыми рабочими поверхностями и не имеет фланцев для крепления к ступице.

Производители и цены подшипников ступицы ВАЗ

Эти подшипники относят к среднему ценовому сегменту, поэтому спрос на них очень высок. Из-за этого часто можно встретить подделки, о которых мы упомянули. Тем не менее, переход завода ВАЗ на подшипники такого типа, вместо роликовых, старого образца, позволил выбирать подшипники не только отечественного производства, но и многих других зарубежных заводов.

Основная процентная доля подшипников, применяемых на автомобилях ВАЗ, лежит на отечественном производителе, среди которых можно выделить несколько заводов:

1. Саратовский подшипниковый завод (SPZ) — 28%.
2. «Волжский стандарт» — 2%.
3. Самарский завод СПЗ9 — 8%.
4. «Лада Имидж» — 7%.
5. Вологодский подшипниковый завод VBF — 4%.

Отметим только, что «Лада Имидж» поставляет продукцию на конвейер завода непосредственно, а СПЗ имеет наибольшую долю на рынке запасных частей. По качеству изготовления ничего конкретного сказать нельзя, потому что на каждом заводе могут быть сбои, но даже если подшипник оказался некачественным, предприятие должно его заменить. Цены на подшипники передних ступиц ВАЗ 2108 редко превышают 250 рублей за штуку, а импортные модели могут стоить немного дороже, но и качество у них соответствующее.

Так, подшипники Kraft, SCT, Trialli, LGR могут стоить порядка 300-350 рублей, но это производители с мировым именем, и на качество подшипника можно рассчитывать однозначно. Выбирайте правильные подшипники, и пусть ваша восьмерка уверенно катится вперед!

голоса

Рейтинг статьи

Подготовка к ремонту

Все работы необходимо осуществлять на смотровой яме либо же эстакаде. Но если таких удобств у вас нет, придётся вывесить заднюю часть автомобиля, чтобы она оказалась над землей. Порядок проведения подготовительных работ:

1. Установите автомобиль на ровной площадке.
2. Под передними колесами поставьте упоры.
3. Включите первую скорость.
4. Отпустите гайку, которой затягивается привод ручного тормоза (необязательно).

После этого необходимо ослабить болты крепления заднего колеса, на котором производится ремонт. Также желательно раскернить гайку на ступице, после чего сорвать её при помощи ключа на «30». После этого можно вывесить сторону автомобиля, чтобы производить дальнейший ремонт.

Инструменты для замены подшипника ступицы

Кстати, замена подшипника задней ступицы на ВАЗ 2109 и замена подшипника задней ступицы на ВАЗ 2110 — практически идентичные операции, поэтому их следует рассматривать как одну. Итак, какого же инструмента потребует замена подшипника задней ступицы? Здесь складывается следующий перечень:

• торцевой ключ на «30″, дополненный длинной трубой,
• пассатижи, с помощью которых будет осуществляться съем стопорных колец,
• пассатижи или накидной ключ на «12″ (чтобы открутить направляющие штифты заднего тормозного барабана),
• деревянный брусок,
• молоток,
• зубило и монтировка,
• универсальный съемник для выпрессовки подшипников ступиц

Выбирая подшипники задней ступицы, следует отдавать предпочтение только продукции проверенных производителей. Возможно, для этого даже придется устроить опрос среди знакомых, успешно решивших подобную проблему, ведь, к сожалению, рынок буквально заполнен низкопробными подделками, отличить которые от качественного изделия непрофессионалу практически невозможно

Пренебрегать подобными советами не следует, ведь важно не только знать, как поменять подшипник ступицы, но и то, на что будет заменен вышедший из строя элемент

Порядок проведения работ по замене подшипника ступицы

Теперь поговорим непосредственно о том, как поменять подшипник задней ступицы:

• автомобиль необходимо поставить на первую передачу и подложить «башмаки» под переднее колесо. Далее автомобиль с помощью домкрата поднимается, и колесо снимается,
• необходимо открутить направляющие штифты и снять (сбить) тормозной барабан,
• открутить гайку ступицы и, используя съемник, сбить ступицу с цапфы. Если на цапфе не осталось внутреннего кольца подшипника, то такой вариант развития событий можно считать успешным. Если же нет — вам предстоит дополнительная работа с привлечением «тяжелой артиллерии» — монтировок и зубила.
• вопрос «как снять подшипник задней ступицы?» может быть решен двумя способами — в зависимости от того, собираетесь ли вы выпрессовывать или выбивать подшипник. Если более целесообразный вариант для вас — выпрессовка, то необходимо с помощью специальных щипцов снять стопорное кольцо, а затем еще сбить металлический пыльник,
• посадочное место подшипника в ступице необходимо смазать, после чего подшипник запрессовывается обратно. Если специального съемника у вас все-таки нет, то подшипник может быть запрессован с помощью наружной обоймы старого подшипника и тисков. Следует отметить, что забивать подшипник категорически не рекомендуется,
• следует установить металлический пыльник и стопорное кольцо,
• ступица на цапфу набивается с помощью оправки. В качестве такого инструмента может быть использована головка или трубка подходящего диаметра. Бить следует по внутреннему кольцу подшипника,
• необходимо затянуть цапфу и замять бортик,
• если снимались колодки, то их следует поставить на место, а также вернуть в изначальное положение и тормозной барабан, и колесо.

Естественно, подобные работы не слишком сложны, однако если водитель, в силу своей неопытности или отсутствия специальных технических знаний, не представляет, как совершить указанные манипуляции самостоятельно, ему следует обратиться на станцию техобслуживания. Благо, работы по замене подшипников не считаются какой-то «экзотикой» и выполняются в кратчайшие сроки.
