Не работает тахометр: почему не показывает обороты двигателя

Возможные причины поломки тахометра

Тахометр, как и любой другой прибор, со временем может выйти из строя. О неполадках в работе аналоговых измерительных приборов можно судить по следующим признакам:

стрелка тахометра прыгает во время запуска двигателя или в процессе движения транспортного средства;
стрелка прибора на градуированной шкале указывает на нулевую отметку.

Первое, на что надо обратить внимание в случае появления описанных выше признаков неисправности, это общее состояние проводки. Нередко причиной неэффективной работы измерительного прибора является отсутствие контакта или повреждение электрических проводов

Незначительные дефекты, такие как следы коррозии, ослабление крепления или мелкие трещины, ликвидируются достаточно просто. В случае серьезных повреждений проводка нуждается в замене.

Не менее распространенная причина некорректной работы тахометра (дергается стрелка) – это установка силиконовых проводов зажигания вместо штатной проводки. Объясняется это тем, что погонное сопротивление силиконовых высоковольтных проводов отличается от погонного сопротивления проводов, установленных заводом-изготовителем. Следствием этого является изменение формы импульса тока. Исправить ситуацию можно методом уменьшения номинала резистора на плате КП.

Случаются ситуации, когда выход из строя датчика оборотов ДВС служит причиной того, что сломался тахометр. В этом случае замена испорченной детали поможет возобновить работу тахометра.

У цифровых тахометров самой распространенной причиной поломки является выход из строя специального цифрового табло, на которое выводятся текущие параметры автомобиля. В этом случае избежать замены светодиодного экрана не получится.

Поломки тахометра, перечисленные в данной статье, встречаются наиболее часто, и их можно достаточно легко устранить самостоятельно. Не следует забывать, что некоторые причины неисправной работы измерительного прибора невозможно выявить без привлечения сторонних специалистов. Только представители специализированных станций технического обслуживания, оснащенных современным оборудованием, могут быстро выявить неисправность любой сложности и успешно ее устранить. Однако в этом случае ремонт транспортного средства обойдется автолюбителю несколько дороже, потому что работа квалифицированного персонала достаточно высоко оплачивается.

Для чего нужен тахометр в автомобиле

Опытные водители знают, что правильное использование тахометра позволяет задействовать все возможности двигателя на максимум, при этом, сохраняя его ресурс.

Если внимательно рассмотреть параметры некоторых двигателей, то можно обнаружить такие показатели, как максимальная мощность, а также наибольший крутящий момент. Основой этих показаний всегда было, есть и будет число оборотов коленчатого вала, которое отображено на тахометре.

Чтобы вам было понятнее, постараемся привести элементарный пример. В технической документации двигателя указано: «135 л.с. при 3500 оборотах в минуту». То же самое может означать и «420 Нм при 4000 оборотах в минуту». Все эти цифры означают, что двигатель будет развивать наиболее эффективный разгон или тяговое усилие только при таких оборотах коленчатого вала. Если же частота вращения будет ниже или выше установленного значения, то коэффициент полезного действия будет меньшим, соответственно, автомобиль будет идти тише.

Данные параметры нужны водителю, когда он переключает передачи на КПП. Если разгонять мотор именно до таких оборотов и сразу же включать следующую передачу, то можно получить самый эффективный разгон.

Тем не менее, все же не стоит слишком часто применять такой разгон мотора. Дело в том, что при увеличении числа оборотов, увеличивается и расход потребляемого топлива. Кроме того, слишком большие обороты могут привести к ускорению износа многих деталей двигателя и скорейшему загрязнению масла в картере. Поэтому, многие эксперты советуют немного «не докручивать» двигатель до максимальной мощности, тем самым, создать более экономный и эффективный расход топлива.

Вот так тахометр помогает осуществлять грамотное переключение передач и сохранить ресурс двигателя на более долгий срок.

Возникающие проблемы

У каждого вида авто свои требования и методы определения, сколько должно быть оборотов на холостом ходу. Принцип работы двигателя основан на сбалансированном движении вращающихся узлов. Значения 600-1000 являются в каком-то смысле оптимальными для всех типов моторов. Однако производители могут менять этот параметр в зависимости от типа потребляемого топлива, принципа действия всех систем в целом.

Качество воздуха, попадающего в двигатель, непосредственно влияет на его работу. Смена фильтрующего элемента является мерой профилактики для нормализации оборотов холостого хода. Не лишней будет и проверка состояния фильтра топливной системы.

Владельцам подержанных авто следует учитывать степень загрязнения систем при использовании некачественного бензина в прошлом и переходе на топливо с присадками. Последние моментально растворяют грязь на стенках, баке, и она устремляется напрямую в область поршней, систему впрыска. Это может стать причиной нестабильной работы мотора, потребуется внеплановая чистка этих узлов.

Как проверить мультиметр на точность показателей

Обязательным условием эксплуатации прибора является проверка его работоспособности. Наиболее распространенный вариант: параллельно подключить аппарат к розетке. Затем сверяют показатели при помощи приборов или батарейки.

Аккумулятор может помочь очень значительно. Смысл состоит в том, чтобы в итоге смены полярности щупов, замеры напряжения дали одинаковый результат.

Механизм проверки в данном случае простой:

выбирается режим, соответствующий замеру постоянного напряжения;
устанавливаются измерительные пределы на уровне 20 В.

В элементе АА 1,5 вольт Корректно работающая батарейка дает результат измерения, равный 1,35В. В некоторых случаях допускается показатель до 1,2В.

Затем производится повторный тест:

щупы мультиметра подсоединяются к контактам батарейки;
производится параллельное подключение нагрузочного элемента;
выдерживается пауза (примерно 35 секунд);
проверяется полученный результат.

К сведению. Если остаточный показатель батарейки оказался на уровне 1,1 В, она может использоваться только в бытовом приборе, который потребляет небольшое количество энергии. Однако качество работы при этом значительно снизится.

Максимальная точность достигается в том случае, если на приборе установлен наименьший предел напряжения. Это позволяет с легкостью определить и погрешность измерений прибора.

В авто-аккумуляторе 12 вольт

Показатель прибора до 1,6В не говорит о неточности прибора. Зачастую производители батареек делают это специально с целью обеспечить более долгий срок работы.

Хороший способ определения точности прибора — замкнуть контакты прибора в режиме замера сопротивления.

Вам это будет интересно Особенности приборов для замера емкости аккумулятора

Если попробовать замкнуть контакты прибора в другом режиме, он может выйти из строя.

После проведения контактного замыкания, индикатор должен показать «0». Любое другое значение — свидетель неисправности и неточности прибора.

Что такое высокие обороты двигателя

Большие обороты можно определить как слишком интенсивную работу «движка», которая в условиях холостого хода является отклонением. В этой ситуации происходит ненормированное распределение топлива, перегрев агрегата

Важно, что в момент запуска большие обороты не считаются поломкой. Но после этого обязательно должны упасть

Высокие обороты можно определить тремя способами:

посмотреть на тахометр. Если его показания на холостых оборотах превышают 950 об/минуту – пора быть тревогу. Хотя поводом для беспокойства могут быть и более низкие показатели: все зависит от конструктивных особенностей ДВС; если нормой являются иные показатели – это обязательно будет указано в техпаспорте;
на слух (если повышаются обороты – ДВС начинает работать более шумно);
у авто с инжектором на приборной панели существует специальный индикатор («Проверьте двигатель»), который в случае отклонения загорится.

Тахометр показывает обороты двигателя

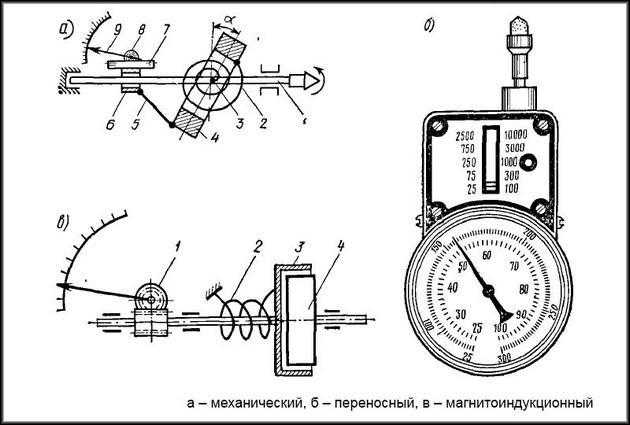

КЛАССИФИКАЦИЯ ПО ПРИНЦИПУ РАБОТЫ

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Основные компоненты электромашинных и электронных тахометров:

измерительный блок, или преобразователь сигнала. Может базироваться на элементах аналоговой схемотехники либо построен с использованием специальных микросхем;
блок индикации с аналоговым или цифровым отображением количества оборотов;
вспомогательные элементы.

СХЕМА ПОДКЛЮЧЕНИЯ

При поиске причины, из-за которой не работает тахометр, в первую очередь важно понимать схему подключения и тип сигнала. Существуют 3 типовые схемы подключения:

ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ

Если на автомобиле перестал работать механический тахометр, имеет место механическое повреждение какого-либо из элементов конструкции. Обломанный трос гибкого вала, износ элементов червячной передачи, появлению люфтов, деформаций – все эти причины могут вывести индикатор количества оборотов двигателя из строя.

целостность электропроводки

При этом важно проверять не только сигнальный провод, но и «массу», питание приборной панели;
качество контактов. Наличие окислов, неплотный контакт внутри фишек вполне могут стать причиной выхода тахометра из строя;
целостность элементов измерительного блока, которые находятся за защитным стеклом внутри приборной панели

Среди механических повреждений транзисторов, перегорания микросхем, дорожек или вздутия резисторов самой распространенной причиной неработающего тахометра является нарушение целостности пайки. К примеру, на Mitsubishi Padjero II появление микротрещин в местах пайки элементов тахометра – общепризнанная болезнь.

На автомобилях со схемой подключения от генератора неработающий тахометр может служить признаком неисправности генератора. В таком случае поломка сопровождается зажиганием индикатора низкого заряда АКБ, спорадическим загоранием на приборной панели «гирлянды» из предупреждающих лампочек.

В некоторых типах конструкции изменение погонного сопротивления высоковольтных проводов может вносить коррективы в точность показаний индикации оборотов двигателя.

КАК САМОСТОЯТЕЛЬНО НАЙТИ ПРИЧИНУ НЕИСПРАВНОСТИ

Помимо визуального осмотра, для диагностики своими руками потребуется универсальный измерительный прибор. Если вы знаете, как пользоваться мультиметром, то сможете без труда проверить питание, «массу», а также прозвонить сигнальный провод на предмет обрыва.

Проверка питания производится в режиме измерения постоянного тока, диапазон измерений – до 20 В. «Минус» — постоянный, «плюс» появляется только после включения зажигания. Импульсы на сигнальном проводе должны появляться при вращении коленчатого вала. Для поиска обрыва мультиметр необходимо перевести в режим измерения сопротивления – омметр. Иногда для обнаружения плохого контакта достаточно пошевелить разъем или жгут, в котором проложен сигнальный провод индикатора оборотов.

СТРЕЛКА ТАХОМЕТРА ДЕРГАЕТСЯ

Проблема дергающейся стрелки лучше всего знакома владельцам ГАЗ 3110 «Волга». Проблема возникает на автомобилях, выпущенных до сентября 1999 г и оснащенных комбинацией приборов 38.3801 (ОАО «Автоприбор»). Из-за конструктивных дефектов естественная работа автомобильного генератора, при которой величина тока зарядки регулируется переменной подачей напряжения на обмотку возбуждения, приводит к дерганью стрелки.

Стрелка тахометра может дергаться из-за ослабевшей натяжки ремня генератора, но в большинстве случаев отремонтировать тахометр на Волге удается заменой приборной панели и видоизменением схемы подключения.

Такой прибор, как тахометр никак не влияет ни на работу двигателя, ни на ходовые качества машины, но без него приборная панель современного автомобиля будет неполноценной. В этой статье мы рассмотрим, зачем он нужен, как устроен, какие неисправности у него случаются, и как с ними разобраться без помощи специалистов.

Какие обороты двигателя должны быть на холостом ходу?

Заранее стоит отметить, что универсального ответа на данный вопрос не существует. Все очень сильно зависит от автомобиля, а именно:

Объема двигателя;
Типа трансмиссии;
Системы впрыска;
Общего состояния двигателя;
Степени прогретости мотора.

Также некоторую роль играют внешние факторы, например, температура окружающего воздуха. Обычно эта информация пишется в официальной инструкции по эксплуатации автомобиля. Иногда холостые обороты указываются еще и на табличке под капотом или же на двигателе.

Однако же существуют средние показатели холостых оборотов. Для двигателя инжекторного типа (в разогретом состоянии) холостые обороты в среднем должны составлять от шестисот, до тысячи оборотов в минуту. Причем обычно частота вращения коленчатого вала на холостых оборотах у бензиновых двигателей ниже, чем у дизельных.

Тип трансмиссии, как уже упоминалось выше, также влияет на величину холостых оборотов. Чаще всего у автомобилей, оборудованных автоматической коробкой передач, холостые обороты несколько выше, чем у авто с «механикой» (но ненамного, в пределах 50-100 оборотов).

Как правило, регулировка холостого хода производится на заводе-изготовителе и дополнительной регулировки не требуется. Однако же некоторые автолюбители в целях экономии топлива (и, следовательно, денег) занижают холостые обороты до минимально возможных.

Общие сведения

Тахометром называется устройство, измеряющее частоту оборотов вращающихся элементов конструкции или отдельных механизмов. Такой тип датчиков широко применяется в автомобилестроении.

Главная задача данного устройства в конструкции машины — замер оборотов вала двигателя. Также в некоторых транспортных средствах могут задействоваться вспомогательные тахометры, например, для измерения скорости вращения колес.

Тахометры задействуются на транспортных средствах как с ручной, так и автоматической коробкой передач. При помощи данного устройства водитель получает сведения о функционировании двигателя. Она считывается с датчика и отображается на экране или механическом циферблате, расположенном на приборной панели. Единицей измерения выступает число оборотов за одну минуту.

Для каждого типа двигателя существуют собственные показатели минимальной и предельной нагрузки. Поэтому и рекомендованное количество оборотов варьируется. Отклонение от нормальной частоты вращения приводит к ускоренному износу компонентов двигателя, что увеличивает риск преждевременных поломок.

Контроль работы двигателя с учетом данных тахометра позволяет:

увеличить эксплуатационный срок мотора;
снизить нагрузку на ходовую часть транспортного средства;
оптимизировать расход горючего;
эффективнее контролировать скоростной режим на разных участках дороги;
снизить нагрузку на трансмиссию во время смены передачи.

Тахометр в транспортном средстве выполняет важные функции, а потому рекомендуется следить за исправностью этого датчика и фиксировать нарушения в его работе.

Купить тахометр для автомобиля

Цифровой тахометр выглядит как табло со светящимися цифрами, которые показывают частоту движений деталей мотора.

Он полезен, если выполнять операции по настройке электронных блоков зажигания, установке состояния насыщения горючего материала, при работе двигателя на полную мощность или когда необходимо произвести постепенный разгон. Его считают наиболее точным и, чаще всего, выбирают, в случае потребности отрегулировать холостой ход или проверить другие, схожие с ним приборы.

Что касается аналогового тахометра, то они представлены, как циферблат со стрелкой. Такой прибор считается более современным, популярным и удобным, так как циферблат легче воспринимается водителями и позволяет проанализировать ситуацию намного быстрее, чем в случае с цифрами. По этому, при выборе тахометра, нужно определиться, какие характеристики для вас предпочтительнее и важнее

Однако, так или иначе, наличие этого важного датчика очень необходимо в дороге, хотя бы только потому, что он позволит вам вовремя определить о наличии различных проблем в двигателе вашего автомобиля

Принцип работы тахометра

Тахометр – это прибор, который предназначен для отображения числа оборотов двигателя (частоты вращения коленчатого вала). Те, кто не разбирается в механической части мотора, должны знать принцип работы двигателя внутреннего сгорания, чтобы понять, для чего предназначен тахометр.

В основе работы любого двигателя лежит преобразование поступательного движения во вращательное. Это происходит за счет расширения газов в камере сгорания и приведения в действие специальных поршней, которые раскручивают шатунами коленчатый вал двигателя. Обороты коленвала, как раз, и будут считаться оборотами двигателя, которые показывает тахометр.

При нажатии на педаль газа, количество топлива, подаваемое в камеру сгорания двигателя, увеличивается и давление, оказываемое на поршни, повышается. Соответственно, увеличивается частота вращения коленвала и показания тахометра становятся выше.

Распространенные места подсоса воздуха

Неплотно зажатые хомуты патрубков, вакуумных шлангов.
Трещины резиновых шлангов, патрубков. Чаще всего встречаются вблизи хомутов, в местах соприкосновения с элементами навесного оборудования.
Порванная мембрана вакуумного усилителя тормозов.
Негерметичность вакуумных клапанов (PCV, EGR, клапан продувки абсорбера). Причина подсоса — негерметичная мембрана, но не стоит исключать трещины корпуса. Если на автомобиле установлено ГБО, проверьте вакуумный корректор.

На автомобилях японского производства при поиске неисправностей уделите внимание системе вакуумных клапанов, участвующих в регулировке прогревочных оборотов и открытии каналов добавочного воздуха

Трещина пластикового впускного коллектора вследствие заводского брака либо механических повреждений. Нередко такие коллекторы состоят из нескольких элементов, собранных на уплотнительных прокладках. Если прокладки вследствие температурных нагрузок в обжатом состоянии дубеют, через них будет подсасывать воздух во впускной коллектор.
Неплотное прилегание впускного коллектора к ГБЦ.
Изношенные либо неправильно установленные уплотнительные колечки топливных форсунок.
Износ оси вращения дроссельной заслонки в корпусе (очень часто встречается на Mitsubishi Lancer 9).

Тахометр на автомобиле: виды и особенности

В процессе поиска возможных причин, почему прыгает тахометр, также необходимо отдельно учитывать особенности устройства данного прибора. Тахометры бывают:

аналоговыми;
цифровыми.

Аналоговые тахометры имеют индукционную магнитную катушку, при этом обороты показывает стрелка тахометра, которая перемещается по шкале. Цифровой тахометр отображает информацию на ЖК-дисплее. Количество оборотов передается за счет работы магнитного датчика, фиксирующего прохождения определенной точки коленчатым валом.

Кстати, еще одним типом датчика может быть электронный датчик (оптрон). Такой датчик формирует световой луч и определяет частоту вращения по отражению луча от определенных участков.

Что касается точности, цифровой тахометр более точный, чем аналоговое решение. При этом аналоговые тахометры более распространены на авто и устанавливаются штатно. Причина — устройство простое и надежное. Однако в этом случае водитель получает только приблизительную информацию (с поправкой на то, что максимальная точность показаний оборотов коленчатого вала не так важна).

Цифровые тахометры активно используются для тонкой настройки двигателя и электронного зажигания. Их штатно устанавливают на спортивные авто или на машины с цифровой панелью приборов, а также отдельно интегрируют в салон в качестве выносного прибора. Наличие такого тахометра позволяет получить точные показания оборотов и переключать передачи на строго определенном количестве оборотов коленчатого вала.

Дополнительно выносные или штатные цифровые тахометры имеют сигнализатор, чтобы водитель точно знал, когда двигатель раскрутился до определенных оборотов на той или иной передаче.

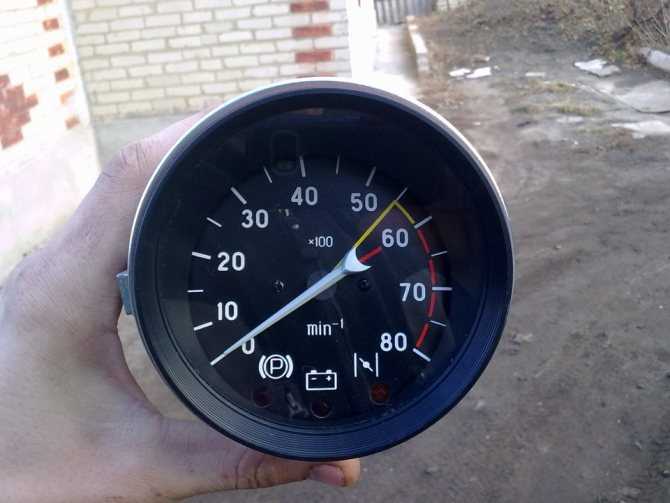

Устройство аналогового тахометра

Так или иначе, но аналоговый тахометр остается самым распространенным решением. Конструктивно данное решение состоит из следующих элементов:

стрелка указателя;
градуированная шкала;
электромагнитная катушка с экранированной обмоткой;
проводка для передачи данных от датчика коленчатого вала на тахометр;

Если просто, сигнал от коленчатого вала по проводам поступает на электронную схему, в результате чего стрелка движется по шкале. Показания могут сниматься с вала, с генератора или с валов отбора мощности. Дополнительно сигнал преобразуется с учетом определенного коэффициента.

Как проверить тахометр ТС

Периодически проверять тахометр автомобиля следует каждому водителю. Нередко поломка обнаруживается тогда, когда двигателю и другим элементам конструкции транспортного средства нанесен серьезный ущерб. Чтобы предотвратить негативные последствия, стоит периодически выполнять профилактическую проверку. Для этого автомобиль необходимо отправить в сервисный центр, где исправность тахометра проверяют в комплекте с другими датчиками.

Самостоятельно можно проверить качество контакта тахометра с электропроводкой. Это одна из распространенных причин неисправностей, возникающая из-за интенсивной вибрации, а также на фоне повреждения изоляции. Также самостоятельной проверке подвергают измерительный блок внутри приборной панели.

Немного физики

Для измерения частоты вращения нам понадобится датчик положения колеса/вала/круга/итп. Датчик ставится как правило один. Возможно, что он будет срабатывать не один раз на каждый оборот. Например, у вас датчик Холла и 4 магнита на колесе. Таким образом, для правильного вычисления частоты нужно знать:

количество срабатываний датчика на один оборот К;
минимальная ожидаемая частота Мин.
максимальная ожидаемая частота Макс.

То есть, если частота меньше разумного минимума, то считаем, что она равна нулю, если больше максимума — игнорируем показания.

С количеством срабатываний понятно, но зачем ещё эти мины и максы? Давайте рассмотрим сначала варианты расчёта частоты.

Со скоростью всё проще, достаточно знать число π, диаметр колеса, а частоту вращения мы уже знаем.

Причины неисправности

Как проверить тахометр, особенно если он электронный и снабжен светодиодным экраном? Прежде всего, необходимо знать, что когда двигатель долго работает, возникает вредная вибрация, которая может привести к различному роду повреждений приборов и систем автомобиля. Этой участи не всегда удается избежать и тахометру. В основном это может быть поломка дисплея, который необходимо будет заменить в случае его неисправности.

Видимые причины неполадок необходимо тут же устранять. Это может быть повреждение изоляции электропроводки, отсоединение проводов от наконечников, и, как следствие пропадание контакта. Если провода сильно повреждены, то их необходимо заменить таким образом, чтобы не произошло рецидивов. В случае поломки датчика, который отвечает за количество оборотов двигателя, стрелка начинает прыгать в разные стороны. Эта достаточно часто встречающаяся проблема и она решается банальной заменой тахометра.

Мы рассмотрели самые частые причины

выхода тахометра из строя. Устранение подобных проблем позволяет восстановить нормальную работу тахометра. Если проверка тахометра не удалась и диагностика не принесла никаких результатов, то необходимо обратиться за помощью к специалистам на станцию техобслуживания.

Купить тахометр для автомобиля

Подсоединение на дизельный двигатель

Рассмотрим, как подключить электронный тахометр к дизельному двигателю. Установить тахометр достаточно просто.

Для начала вам нужна эстакада или смотровая яма для того, чтобы демонтировать защиту с генератора и очистить его.
Вы найдёте клеммы на катушке, отвечающие за различные процессы. Вам нужна клемма с обозначением «W».

Подключаем контакт от тахометра к ней.
Замыкаем контакт масляного насоса. Это необходимо для более точного измерения, так как в противном случае по достижению 2500 об/мин на приборной панели загорится лампочка, сигнализирующая об уровне давления масла.
Проверяем правильность подключения электронного тахометра и устанавливаем обратно крышку генератора.
