Лонжерон на ваз 2114

Рекомендации по замене задних лонжеронов ВАЗ-2108-09

При замене ЛП многие мастера срезают старый кузовной элемент газовым резаком, но лучше деталь высверливать.
При установке нового лонжерона очень важно правильно найти контрольные точки, не нарушить геометрию кузова, в противном случае работу придется переделывать, возникнут проблемы.
Прихватывать лонжерон рекомендуется на трех-четырех точках, прежде чем основательно приваривать деталь, рекомендуется примерить заднюю балку – крепления должны совпадать по шпилькам.
Посадочное место перед установкой кузовного элемента нужно тщательно очистить от ржавчины и хорошо загрунтовать, если металл проржавел, необходимо вварить новые пластины. Нельзя делать сварку сплошным швом, это ослабит металл кузова.. Замена задних лонжеронов – работа непростая, если вы не уверены в своих силах, за нее браться не стоит, лучше воспользоваться услугами профессионалов

Замена задних лонжеронов – работа непростая, если вы не уверены в своих силах, за нее браться не стоит, лучше воспользоваться услугами профессионалов.

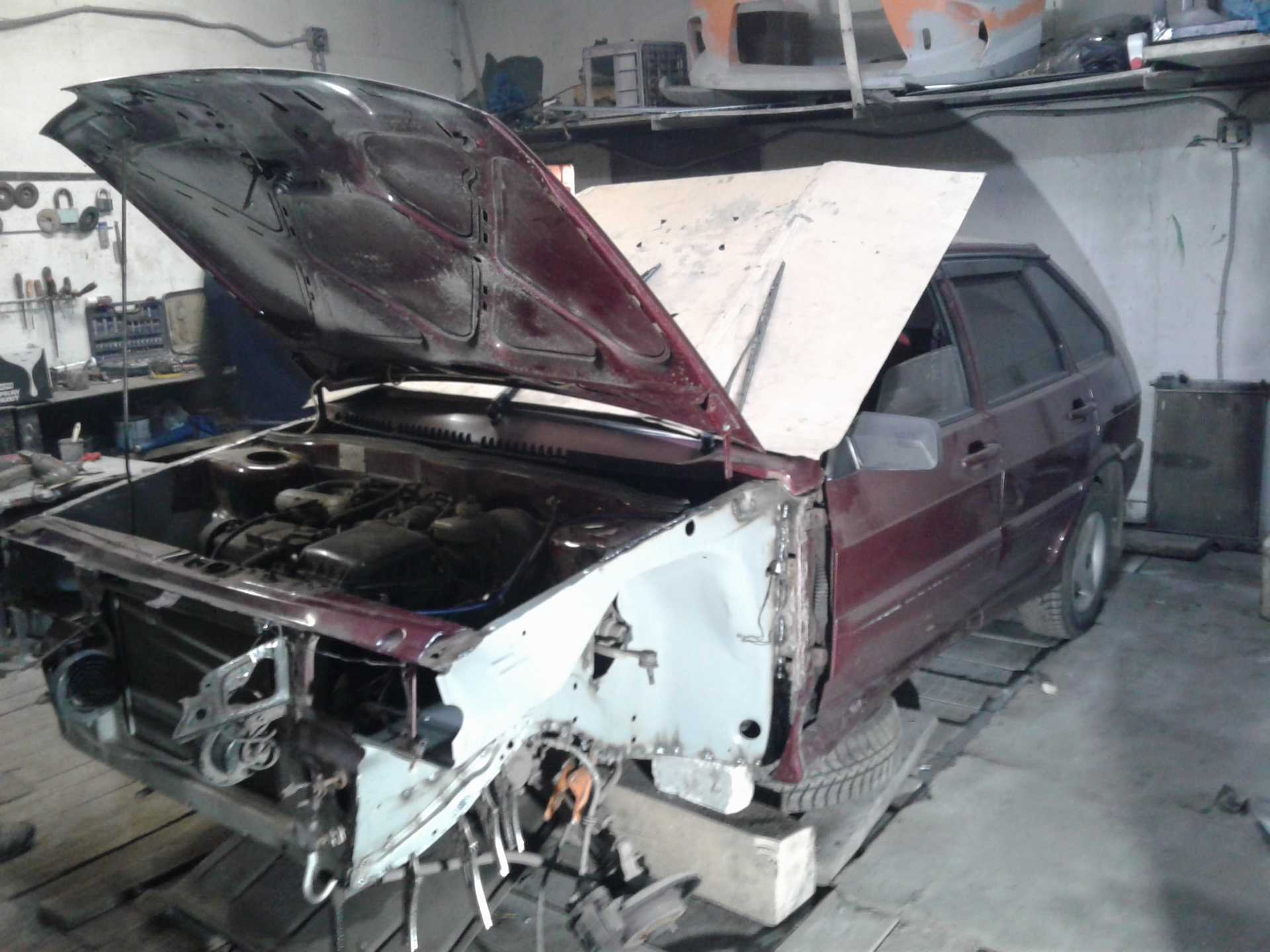

Приветствую всех, в общем кто помнит — на носу переезд… Так вот к чему это я… Дело было в апреле, катался я как то вечерком, и стал замечать что при каждой кочке, стыке на дороге, идет плотный удар ПО КУЗОВУ сзади справа, думаю что за фигня, выходил смотрел несколько раз за ночь, ничего не обнаружил визуально (ведь машина то низкая, колеса в арках), через несколько дней езжу по делам, весна, дороги все в кошмарном состоянии само собой, лужи, ямы, ну в общем еду по территории производственной зоны, и разумеется машину покачивает на ходу хорошенько так, колеса вывешиваются полностью над землей от перекоса (такая дорога там да). В общем выехал я на нормальную дорогу и машину стало вести влево, причем очень сильно (что бы вы понимали руль надо было держать примерно на 45 градусов вправо что бы ехать прямо). У меня и так был не идеальный сход-развал, поэтому я просто согрешил на то что сбилось это все при очередной яме хотя я на скорости и не залетал никуда, да и смотрел на передние колеса они оба в разные стороны смотрели немного, в общем поставил я машину у дома и думал что завтра я съезжу на сход-развал и все, пока засыпал, вспомнил что у меня же стучит передняя левая стойка, и было бы не плохо ее сделать сразу и потом ехать на сход-развал что бы не платить 2 раза (а стоит он 1500 рублей на ВАЗ).

На следующий день нашел я контакт единственного качественного мастера по ремонту стоек, созвонился с ним, договорился, он сказал что как сниму сразу ему позвонить и он сам приедет заберет, по времени ремонта заняло бы минут 15-20, ну в общем после ремонта он бы мне обратно привез в гараж ее (вот это сервис!). Данная процедура стоила бы мне тоже 1500 рублей.

Наступает следующий день, раннее утро (8:00) я уже стоял на улице пока прогревался мой свежесобранный моторчик, обхожу машину по кругу, любуюсь ей и взор мой упал на заднее правое колесо (фото нет), оно ушло назад относительно арки, думаю это что за нахер?! 0_о. Короче приехал в гараж, поставил машину, смотрю на задние колеса и они оба смотрят чуть вправо, сразу понял почему машину вело сильно влево…

Когда необходим ремонт или замена лонжерона на ВАЗ 2109

Решение о правке или замене лонжерона на поврежденной автомашине зависит в значительной степени от протяженности деформированной зоны, степени деформации, а также от квалификации ремонтника. При небольшой деформации лонжерона на большой длине даже при наличии мелкой складки не требуется замена лонжерона. С помощью домкрата или угольника можно восстановить первоначальную форму и положение лонжерона с сохранением его характеристик. С другой стороны, при значительной деформации лонжерон необходимо заменить, так как правка вызовет изменение структуры металла и прочности, что приведет к изменению характеристик самого кузова.

Если металл прогнил, то ремонту и восстановлению лонжероны (передний и задний) не подлежат. Даже если вы сделаете сварку, гниение будет продолжаться вокруг нее. Кроме того, сварка по мягкому металлу может нарушить развал-схождение, шины начнут изнашиваться быстрее, запчасти трансмиссии начнут ломаться, может произойти деформация кузова. Такого ремонта хватит от силы, на пару недель.

Если есть возможность, всегда лучше приобрести новую деталь, которая стоит дороже, чем работы по временному ремонту. Но, даже при ограниченном бюджете, в некоторых случаях, нельзя экономить. Поэтому замена – это намного дешевле, но если трещина является следствием удара или столкновения ВАЗ, сварки будет достаточно.

При ремонте лонжерона никогда нельзя упускать из вида, что он является усилительным элементом кузова и в значительной степени определяет его жесткость. При этом не рекомендуется усиливать лонжерон при частичной замене, главным образом, в передней и задней частях кузова, так как при этом увеличивается прочность зоны, предназначенной для смятия, т.е. для амортизации. Если амортизация этой зоны окажется недостаточной, то в случае удара деформация кузова пройдет дальше, к кабине автомобиля, которая не должна деформироваться.

Особенности замены задних лонжеронов ВАЗ-2109, стоимость ремонта в автосервисе

Автомобили семейства ВАЗ-2108-09 не отличаются крепким кузовом, прочным кузовным железом, особенно быстро металл ржавеет, если он не обработан антикором. Со временем на металлической поверхности появляется ржавчина, нередко подгнивает и задний лонжерон с любой стороны, в процессе эксплуатации на нем появляются трещины. Если долго ездить с гнилым лонжероном, может вырвать заднюю балку, что приведет к непредсказуемым последствиям. Чтобы в пути не случилось крупной неприятности, а то и беды, лонжерон лучше заблаговременно поменять, эту работу можно выполнить в условиях автосервиса или своими руками в гараже при наличии достаточного опыта, необходимого инструмента и материалов.

Проведение ремонтных и сварочных работ

Ремонтировать днище ВАЗ 2115 достаточно сложно. Под днищем автомобиля расположены топливная система, патрубки тормозной системы и глушителя. При замене детали целиком необходимо полностью снимать эти системы и переустанавливать после сварки. Жестянщики со стажем рекомендуют не демонтировать элементы глушителя, а вырезать их, после ремонта дна проварить деталь и установить на место.

Если днище ремонтировать частично, снимать патрубки топливной и тормозной систем не потребуется. При вырезке целиком рекомендуется вырубать дно не по линии заводской сварки, а оставляя припуск в 1-2 см. Новый элемент приваривается швом внахлест, что увеличивает жесткость кузова и стойкость сварочного шва.

Закрепление кузова автомобиля перед вытягиванием лонжерона

Авто­мо­биль дол­жен быть непо­движ­ным при вытя­ги­ва­нии лон­же­ро­на. Кузов дол­жен быть закреп­лён и точ­ки креп­ле­ний долж­ны быть спо­соб­ны выдер­жать нагруз­ку при вытягивании.

Если в мастер­ской есть ста­пель (см. ста­тью “виды ста­пе­лей”), то кузов закреп­ля­ет­ся за отбор­тов­ку вни­зу поро­гов по обе сто­ро­ны. В неко­то­рых слу­ча­ях, что­бы выдер­жать нагруз­ку при вытя­ги­ва­нии, авто­мо­биль может допол­ни­тель­но закреп­лять­ся в местах креп­ле­ния эле­мен­тов под­вес­ки к кузо­ву, спо­соб­ных выдер­жать нагрузку.Креп­ле­ние кузо­ва авто­мо­би­ля на ста­пе­ле за отбор­тов­ку поро­га перед вытягиванием. Обыч­но маши­на закреп­ля­ет­ся в 4‑х точ­ках, бли­же к кра­ям поро­гов. Это уси­лен­ные места, спо­соб­ные выдер­жать нагруз­ку. Для это­го авто­мо­биль под­ни­ма­ет­ся и уста­нав­ли­ва­ет­ся на спе­ци­аль­ные зажи­мы, кото­рые потом затя­ги­ва­ют­ся. Таким обра­зом, спе­ци­аль­ные зажи­мы ста­пе­ля удер­жи­ва­ют авто­мо­биль на месте во вре­мя вытягивания.

При отсут­ствии ста­пе­ля нуж­но рас­счи­тать, куда может сме­щать­ся авто­мо­биль во вре­мя вытя­ги­ва­ю­ще­го уси­лия и сде­лать упо­ры с про­ти­во­по­лож­ной сто­ро­ны (в слу­чае боко­во­го вытя­ги­ва­ю­ще­го воз­дей­ствия). Упо­ры нуж­но делать в местах, кото­рые не будут дефор­ми­ро­вать­ся при вытя­ги­ва­нии. Обыч­но дела­ет­ся упор до места, где повре­ждён лон­же­рон (у его осно­ва­ния или бли­же), так­же нуж­но зафик­си­ро­вать зад­нюю часть авто­мо­би­ля, что­бы она не сме­ща­лась. Мож­но при­вя­зать одну из частей авто­мо­би­ля цепя­ми к непо­движ­ным креп­ле­ни­ям в мастер­ской. В слу­чае незна­чи­тель­но­го вытя­ги­ва­ю­ще­го уси­лия, направ­лен­но­го на устра­не­ние дефор­ма­ции дли­ны лон­же­ро­на, маши­ну мож­но при­вя­зать цепя­ми к пет­лям кузо­ва, пред­на­зна­чен­ным для транспортировки.

Виды конструкций лонжеронов

Если лонжероны рассмотреть на схемах устройства автомобиля в поперечном и продольном разрезе, то становится понятно, где находится и как крепятся элементы. Для безопасности применяют конструкции двух типов:

• сборные;
• цельные.

Эффективную конструкцию, обеспечивающий пассивную безопасность транспортного средства и пассажиров, находящихся внутри, определяет производитель. При выполнении перспективных расчётов он учитывает массу транспортного средства и нагрузку, передаваемую колёсами в процессе движения.

Периферийная рама для легкового автомобиля

По расположению лонжероны бывают передние и задние, а также они могут огибать всю конструкцию машины. Лонжероны внутри – пустотелые.

Цельные

Именно цельный модуль многие производители считают преимущественным, потому что литая балка в сравнении со сборной имеет повышенную прочность

Такой профиль способен удерживать большую массу, что крайне важно для грузовых средств, машин повышенной мощности и внедорожников

Цельные лонжероны

Но не все так просто. Типичная конструкция помимо преимуществ имеет весомый недостаток – повышенную жёсткость. Это условие оказывает прямое влияние на комфорт движения. При её установки исключается прямая цель производителей, учитываемая при выпуске авто повышенного удобства. Такие модули используются до сих пор, потому что не имеют альтернативы, способной обеспечивать сходные показатели прочности.

Сборные

Сборные лонжеронные рамы наиболее подходящие для легковых автомобилей. Их устройство включает три части, что обеспечивает функциональность, сохраняя хороший запас прочности. Передний лонжерон всегда располагается ниже заднего – это сделано, намерено для обеспечения дополнительных возможностей.

Сборный лонжерон

Сборный лонжерон – оптимальное решение для машин типа универсал и хэтчбек. За счёт их использования падает вероятность ненамеренного повреждения днища машины и снижается травмирование пассажиров, находящихся в салоне.

Замена частей или всего днища

Ремонт начинается с осмотра и ремонта порогов. Гниение центральной части кузова начинается с коррозии порогов и колесных арок, поэтому если ржавчина разрушила части днища на 30%, то можно уверенно говорить, что порог прогнил на 60% и требует полной замены. Днище ВАЗ 2114 состоит из следующих элементов:

• панели днища под сидениями;
• надставка на пороги;
• поперечины;
• усилитель лонжеронов;
• место под домкрат или поддомкратники;
• центральная опорная площадка;

После зачистки днища от антикора проводится осмотр поддомкратников, лонжеронов и панели под ногами водителя и пассажира. Это наиболее уязвимые части. Если общее состояние удовлетворительное, то рекомендуется вырезать проблемные участки и установить оригинальные части пола из ремкомплекта. Процесс частичной переварки дна по шагам:

1. Высверлить места точечной сварки, вырубить зубилом проржавевший металл.
2. Зачистить край будущей сварки болгаркой, обработать обезжиривателем.
3. Приложить оригинальную часть или вырезанную заплату. Металлическая латка должна выступать за края обрезки на 1 см, приварка буде осуществляться внахлест.
4. Прихватить точечной сваркой кромку метала. Приварить заплату шагом 2 см сварка, 4 см пропуск.

Не рекомендуется варить цельный герметичный шов, при вибрации мотора кузов испытывает нагрузки на кручение, сплошной шов может треснуть.

Зачистить сварочный шов.
Обработать грунтом, наложить слой масляного антикора или битумной мастики под слой шумоизоляции.
Внешнюю часть днища, после полной зачистки, обработать битумной мастикой.

Полная замена дна ВАЗ 2114 требуется в 50% случаев ремонта кузова. Однако, водители со стажем предупреждают об опасности самостоятельного ремонта всего днища, которое остается главной частью несущего кузова. Если нет опыта, то можно нарушить геометрию авто, а любой самый незначительный перекос грозит тем, что будет невозможно выставить развал-схождение колес и авто станет ездить боком, быстро начнут истираться шины, может оторваться подушка мотора, увеличится расход топлива, масла и пр. Новичкам рекомендуется вырубать дно частями, менять только ту часть, которая прогнила.

Перед полной переваркой днища демонтируются все патрубки топливной, тормозной и выхлопной систем. На автомобилях ВАЗ 2114 через три-четыре года все патрубки и штуцера топливной и тормозной системы покрыты коррозией и закислены. Снять элемент практически невозможно, мастера на СТО рекомендуют вырезать металлические шланги и после работ с днищем установить новые патрубки изготовленные из латуни или меди. Преимущество таких шлангов перед металлическими очевидны.

1. Мягкость металла позволит согнуть шланги и установить их точно в карманы днища.
2. Если дно меняется частями и мастеру придется самостоятельно выстукивать место под патрубок, латунную трубку можно установить под любым углом и закрепить на специальную муфту.

Алгоритм работ по замене дна целиком:

1. Высверлить места точечной сварки.
2. Зубилом вырубить днище. Можно использовать болгарку, но рекомендуется выстукивать металл зубилом или ножовочным полотном.
3. Оставить по 1 см старого дна, чтобы провести приварку нового элемента способом внахлест.
4. Усилить лонжероны дополнительными металлическими панелями.
5. Завести днище снизу, прихватить точкам.
6. Варить шагом 3-4 см.
7. Зачистить сварочный шов болгаркой или металлическим кругом.

Подготовительные работы

Если вы все же решили выполнить ремонт лонжерона на ВАЗ самостоятельно, для начала вам нужно будет обзавестись такими инструментами для работы:

• сварочным аппаратом;
• ножовкой по металлу или плазменным резаком;
• машинкой для шлифовки;
• металлическим шпателем.

Поскольку замена и ремонт лонжерона осуществляются по одной технологии, набор инструментов тоже будет одинаковым. Для начала нужно будет демонтировать все электрооборудование, детали, узлы двигатели и ходовой части.

Следующий этап – нагревание деталей. Но для начала нужно будет избавиться от старого покрытия, снять герметик, звукоизоляцию и грунтовку. Теперь можно будет отрезать нагретый лонжерон

Обратите внимание, если также будет выполнена замена колёсной арки, то предварительно отделять ее не нужно

Обратите внимание, лонжероны лучше приобретать в комплекте с другими деталями. Так вы будете уверенны, что они идеально подойдут друг другу и потратите не так много времени на их установку

Особенности конструкции

Модель 2114 строилась на базе ВАЗ 2109, она представляет собой рестайлинговую версию. Хэтчбек получил новую рулевую колонку, модернизированную приборную панель, обновленный полуторалитровый мотор, переработанный под протокол Евро 2. ВАЗ 2114 делит с девяткой одну колесную базу, 2460 мм. Конфигурация панели дна у моделей одинакова.

Есть ли отличия между 2114 и 2115

Модель ВАЗ 2115 считается связанной моделью. Хэтчбек построен на базе ВАЗ 21099 при различных транспортных размерах делит одну колесную базу со всем семейством Лада Самара. Штатные размеры днища и порогов для моделей ВАЗ 2108, 2109, 21099, 2113, 2114, 2115 одинаковы и взаимозаменяемы.

Дно ваз 2114 конструктивно состоит из следующих частей:

• центральная усиленная панель;
• боковая водительская панель;
• боковая пассажирская;

Заводское штатное днище представляет собой цельную выштамповнную деталь, обработанную грунтом, покрашенную черной краской. В качестве защиты выступает полтэтиленовое покрытие.

Ремонт задних лонжеронов

На основании полученной дефектовки выберем лучший по стоимости вариант решения задачи. Можем усилить штатный лонжерон, хотя такой вариант и нежелателен, заменить его отдельные сегменты или установить новый элемент. Все ремонтные работы выполним на 5+, быстро, а главное — недорого.

Виды ремонта задних лонжеронов, которые можно заказать в нашем сервисе

Устраним любые дефекты заднего лонжерона, опыт кузовного ремонта позволяет. Стоимость работ и время, необходимое для их выполнения, зависят от сложности проблемы. В среднем, на вытягивание, ремонт или замену задних лонжеронов нам потребуется 2-3 дня. Если в результате ДТП пострадали также другие кузовные элементы и их тоже надо будет отремонтировать или заменить на новые, то времени уйдет несколько больше.

Готовы помочь в следующих случаях:

1. Частичная замена — такой вариант подходит при незначительных по размерам повреждениях. Чаще всего, такой тип ремонта применяется для восстановления местами сгнивших лонжеронов. Если речь идет о необходимости замены сегмента, расположенного непосредственно в зоне поглощения ударных нагрузок и деформации при ДТП, то такой способ ремонта неприемлем. Придется менять лонжерон целиком.
2. Полная замена заднего лонжерона, единственный вариант решения проблемы при серьезных нарушениях геометрии. Вытягивание, усиление в гаражных условиях не дадут положительного результата, а безопасность эксплуатации авто снизят. Поэтому мы рекомендуем менять задние лонжероны полностью при обнаружении серьезных деформаций, появлении значительных трещин и сильных коррозионных повреждениях.

Любителям сэкономить скажем только одно. Вы уверены, что самостоятельно смонтированный из подручных средств усилитель обладает требуемой прочностью и способностью согнуться, поглотив нагрузки, возникающие при аварии? Нет? Тогда зачем рисковать. Доверьте выбор технологии работ и способа ремонта нашему мастеру.

Очередность работ при замене заднего лонжерона авто

Сразу скажем, процесс кропотливый, требующий предельной точности, мастерства и грамотного подбора материалов. Поставщики найдут задние лонжероны на любую модель машины, и на старенькую классику, и на рамный внедорожник. Если вы оставите заявку на ремонт заранее, то к началу выполнения работ все требуемые комплектующие уже будут у нас. То есть, вам не придется ждать. Найти стальные, алюминиевые и даже титановые лонжероны для нас не проблема.

Ремонт и замену задних лонжеронов выполняем по следующей схеме.

• Определяем степень повреждения этого элемента, уточняем, не потянуло ли другие участки кузова. Проверяем соответствие геометрии стандартным заводским контрольным точкам.
• Проводим дефектовку, определяем и согласовываем перечень деталей, которые потребуется заменить, составляем смету. Озвученная цена не подрастет к завершению ремонта.
• В ходе арматурных работ демонтируем обвеску заднего лонжерона, при необходимости вырезаем кузовные элементы, затрудняющие доступ к нему. Практика показала, при ремонте зачастую приходится менять и сгнившие участки пола багажника.
• Вытягиваем деформированный узел до первоначальной формы, без этого этапа восстановить геометрию кузова даже при установке нового лонжерона не выйдет.
• Удаляем имеющиеся защитные покрытия и демонтируем отдельные сегменты или весь элемент полностью.
• Зачищаем освободившиеся поверхности, выполняем подготовку под сварку.
• Устанавливаем новый лонжерон на место и фиксируем его.
• Сварочные работы выполняем при помощи полуавтомата в среде защитных газов. Обычная дуговая сварка не годится, так как вызывает тепловую деформацию и меняет структуру металла.
• После повторной проверки геометрии зачищаем швы, грунтуем и обрабатываем антикоррозийными покрытиями. В противном случае даже новый лонжерон быстро сгниет.

Для отдельных моделей машин перечень работ, необходимых для восстановления или замены может меняться. Но схема остается такой же.

Чтобы записаться на ремонт или замену задних лонжеронов на удобное для вас время и узнать предварительную стоимость работ, заполните форму заказа или позвоните по телефону

Проведение ремонтных и сварочных работ

Ремонтировать днище ВАЗ 2115 достаточно сложно. Под днищем автомобиля расположены топливная система, патрубки тормозной системы и глушителя. При замене детали целиком необходимо полностью снимать эти системы и переустанавливать после сварки. Жестянщики со стажем рекомендуют не демонтировать элементы глушителя, а вырезать их, после ремонта дна проварить деталь и установить на место.

Если днище ремонтировать частично, снимать патрубки топливной и тормозной систем не потребуется. При вырезке целиком рекомендуется вырубать дно не по линии заводской сварки, а оставляя припуск в 1-2 см. Новый элемент приваривается швом внахлест, что увеличивает жесткость кузова и стойкость сварочного шва.

Стоимость комплекта и работы с ним в сервисе

На СТО проводят весь комплекс работ по восстановлению кузова. Можно заварить дно у ВАЗ 2115, цена работ без стоимости демонтажа, материалов и комплектующих от 15 000 руб. Также допустимо поменять прогнившие поддомкратники, пороги и провести замену части дна, стоимость работ до 10 000 руб.

Ремонт днища, как и любой другой части кузова, относится к категории трудозатратных и сложных. К стоимости работ необходимо прибавить цену ремкомплекта.

• оригинальный пол от АвтоВАЗ – от 3000 руб;
• днище с порогами ─ от 5 000 руб;
• шумоизоляция ─ от 500 руб за 1 кв. метр;
• антикор ─ от 600 руб за 1 кг.

Простые подсчеты показывают, что самостоятельный ремонт обойдется в три-четыре раза дешевле, но только в том случае, если водитель понимает всю сложность работ и имеет минимальный навык по использованию электросварки и работе с металлом.

Предназначение

В современных легковых автомобилях деталь выполняет функцию усиления дна кузова, пола багажника, брызговиков. Для многих грузовых автомобилей лонжерон нужен как основной силовой элемент самого корпуса. Передний лонжерон выполняет функцию дополнительного амортизатора, его устанавливают в зоне впитывания деформации. Именно он принимает на себя основной удар в процессе движения, тем самым повышая комфортность пассажиров. Для равномерного распределения повышенной вибрации по кузову, инженерами в переднюю часть машины монтируются «деформируемые» зоны. Такие зоны в продольном направлении имеют незначительную силовую структуру. Производители легковых машин уменьшают толщину стенок, делают дополнительные отверстия в тех местах, нагрузка в которых минимальная. Деформация лонжеронов при ударе приводит к уменьшению силы удара салона, повышает безопасность автомобиля. В грузовиках «удар на себя» принимают передние и задние лонжероны.

Подготовительные работы

Если вы все же решили выполнить ремонт лонжерона на ВАЗ самостоятельно, для начала вам нужно будет обзавестись такими инструментами для работы:

• сварочным аппаратом;
• ножовкой по металлу или плазменным резаком;
• машинкой для шлифовки;
• металлическим шпателем.

Поскольку замена и ремонт лонжерона осуществляются по одной технологии, набор инструментов тоже будет одинаковым. Для начала нужно будет демонтировать все электрооборудование, детали, узлы двигатели и ходовой части.

Следующий этап – нагревание деталей. Но для начала нужно будет избавиться от старого покрытия, снять герметик, звукоизоляцию и грунтовку. Теперь можно будет отрезать нагретый лонжерон

Обратите внимание, если также будет выполнена замена колёсной арки, то предварительно отделять ее не нужно

Обратите внимание, лонжероны лучше приобретать в комплекте с другими деталями. Так вы будете уверенны, что они идеально подойдут друг другу и потратите не так много времени на их установку

Особенности конструкции

Модель 2114 строилась на базе ВАЗ 2109, она представляет собой рестайлинговую версию. Хэтчбек получил новую рулевую колонку, модернизированную приборную панель, обновленный полуторалитровый мотор, переработанный под протокол Евро 2. ВАЗ 2114 делит с девяткой одну колесную базу, 2460 мм. Конфигурация панели дна у моделей одинакова.

Есть ли отличия между 2114 и 2115

Модель ВАЗ 2115 считается связанной моделью. Хэтчбек построен на базе ВАЗ 21099 при различных транспортных размерах делит одну колесную базу со всем семейством Лада Самара. Штатные размеры днища и порогов для моделей ВАЗ 2108, 2109, 21099, 2113, 2114, 2115 одинаковы и взаимозаменяемы.

Дно ваз 2114 конструктивно состоит из следующих частей:

• центральная усиленная панель;
• боковая водительская панель;
• боковая пассажирская;

Заводское штатное днище представляет собой цельную выштамповнную деталь, обработанную грунтом, покрашенную черной краской. В качестве защиты выступает полтэтиленовое покрытие.

Усиление кузова своими дланями

Усиление кузова автомобиля своими руками

Те, кто любит возиться с машиной у себя в гараже, кто обожает мастерить и у кого это хорошо получается, конечно, могут многое улучшить самостоятельно. Но тут есть подводные камни. Не сочтёт ли автоинспектор на техосмотре вашу самоделку несанкционированным вмешательством в заводскую конструкцию? Не подвернётесь ли вы на удочку дяди Васи, который задул дырявые порожки своего ВАЗа 2101 монтажной пеной и с гордостью всех убеждает, что разрешил проблему, что стало намного прочнее? — На самом же деле дядя Вася создал иллюзию укрепления кузова — монтажная пена отняла детали естественной вентиляции, конденсату теперь некуда испаряться, и коррозия пойдёт вдвое скорее…

Лонжерон

Читая статьи об автомобилях, в том числе и на нашем сайте, читатели сталкиваются со многими непонятными словами. Одно из них — лонжерон.

Что же это такое?

Определение

Как мы уже писали на Vodi.su, есть три основных типа конструкции кузова:

• рамная;
• безрамная или несущий кузов;
• интегрированная рама.

Лонжероны применяются в любой из них. В рамной конструкции их часто называют продольными балками — они тянутся по всей длине кузова, а в местах крепления двигателя и в задней части их делают особенно прочными и жесткими, так как здесь концентрируется наибольшая нагрузка.

В безрамных автомобилях они используются в подрамнике, который находится под капотом и усиливает переднюю часть автомобиля, где размещен двигатель. То же самое можно сказать и об интегрированном кузове. Также с их помощью усиливают брызговики, пол салона и багажника.

Подобная конструкция применяется в авиации, производстве станков, кораблестроении и так далее. Соответственно, лонжерон — это основная несущая балка кузова, к которой прикреплены все остальные детали рамы.

Лонжероны могут иметь разную форму, но в поперечном разрезе они напоминают букву П, то есть это обычный швеллер, либо выполнены в виде полой трубы с прямоугольным сечением. Благодаря этому они спокойно могут выдерживать вес двигателя, коробки передач, пассажирского отсека, не деформируясь. Такая форма обеспечивает им прочность — попробуйте, к примеру, согнуть лист картона и спичечный коробок — последний согнуть будет куда тяжелее.

Особенности конструкции и предназначение

Если вы ездите на внедорожнике рамного типа, то лонжероны тянутся вдоль всего кузова. Они могут быть сварены между собой либо соединяться заклепками и мощными болтами. Просматривая каталог запчастей к своей машине, можно увидеть названия: лонжерон левый, правый, задний.

В передней части они прикручиваются к поперечине. Если же речь идет о несущем или интегрированном кузове, то к ним может быть приварен подрамник, либо же все они вместе образуют одну конструкцию.

Главные задачи, которые возложены на лонжероны:

• усиление кузова;
• дополнительная амортизация;
• смягчение ударов при столкновении.

Кроме того, благодаря им сохраняется геометрия. Если опытный водитель приобретает автомобиль с пробегом, то в первую очередь он осматривает не салон и состояние обивки, а днище, поскольку на него приходится весь вес машины.

Проблемы, связанные с лонжеронами

Если геометрия кузова нарушена, машина побывала в аварии или из-за коррозии днище пришлось переваривать, то лонжероны могут трескаться или сдвигаться с места. Следует сказать, что ремонт их обходится очень дорого даже на автомобиле с рамной конструкцией кузова. Если же кузов несущий или интегрированная рама, то их приходится переваривать, а сделать это качественно практически невозможно — сварной шов не может обеспечить тот же уровень жесткости, что и цельный металл.

Обратите внимание еще на один момент — в том случае, если кузов, особенно днище, ремонтировали с помощью сварки, то их свойства полностью нарушаются

Покупать такой автомобиль не рекомендуется, поскольку при движении на большой скорости последствия могут быть плачевными:

• ухудшение амортизационных характеристик;
• смещение или трещины лонжеронов;
• ухудшение комфорта езды.

Более того, изменяются и динамические характеристики самого автомобиля, им становится сложнее управлять.

Если же без замены не обойтись, то заказывайте ее только у профессионалов, где имеется оборудование для дуговой сварки. Найти данные детали в продаже можно, правда стоят они довольно дорого. Устанавливайте лонжероны того же размера и из того же материала, что и старые.

На авто с несущим кузовом погнутые лонжероны можно выпрямить на стенде — каролинер. Автомобиль заезжает на него, специалисты замеряют углы отклонения несущих элементов конструкции, и благодаря гидравлическим стержням выравнивают их до нужного уровня.

(3 оценок, среднее: 5,00 из 5)

Алгоритм замены

Чтобы снять лонжерон (ВАЗ 2110), следуйте инструкции:

• снимите дверь посредством отвертки;
• поднимите коврики, тепло- и звукоизоляцию;
• в районе расположения брызговика расчистите поверхность от легко воспламеняемых изделий;
• снимите крыло машины;
• закрепите ВАЗ спереди на подставках;
• установите балку на мосту спереди во избежание смещения;
• демонтируйте пружины, снимите с шаровой несколько крепежей и снимайте рычаг;
• если крепежи между брусом и балкой не снимаются, срежьте их при помощи болгарки;
• открутите растяжку на балке и разрежьте брызговик;
• разделите изделие на 2 части и демонтируйте с кузова, сделав распил за балкой;
• после зачистки крепежей приступайте к монтажу нового продольного бруса.

Крыло переднее правое в цвет на ВАЗ 2110-2112

Кронштейн крепления блок-фары правый (нового образца) ТЗТО на ВАЗ 2110

Кронштейн крепления блок-фары левый (нового образца) ТЗТО на ВАЗ 2110

Соединитель порога пола передний левый (поддомкратник) на ВАЗ 2110-2112

Крыло переднее левое в цвет на ВАЗ 2110-2112

Дверь задняя левая в цвет на ВАЗ 2110, 2112, Лада Приора седан, хэтчбек

Соединитель порога пола передний правый на ВАЗ 2110-2112, Лада Приора

Капот в цвет на ВАЗ 2110-2112

Дверь передняя левая на ВАЗ 2110-2112, Лада Приора в цвет

Делаем замену переднего лонжерона на автомобиле Ваз своими руками

История этого ремонта проста, молодой парень – старая машина и как следствие быстрая езда по неровностям, старенький и слабенький лонжерон не выдержал, шпильки вылезли, балка переломалась. Но ехали до последнего, пострадал и подкрылок.

Подвеска ушла назад

Балка развалилась

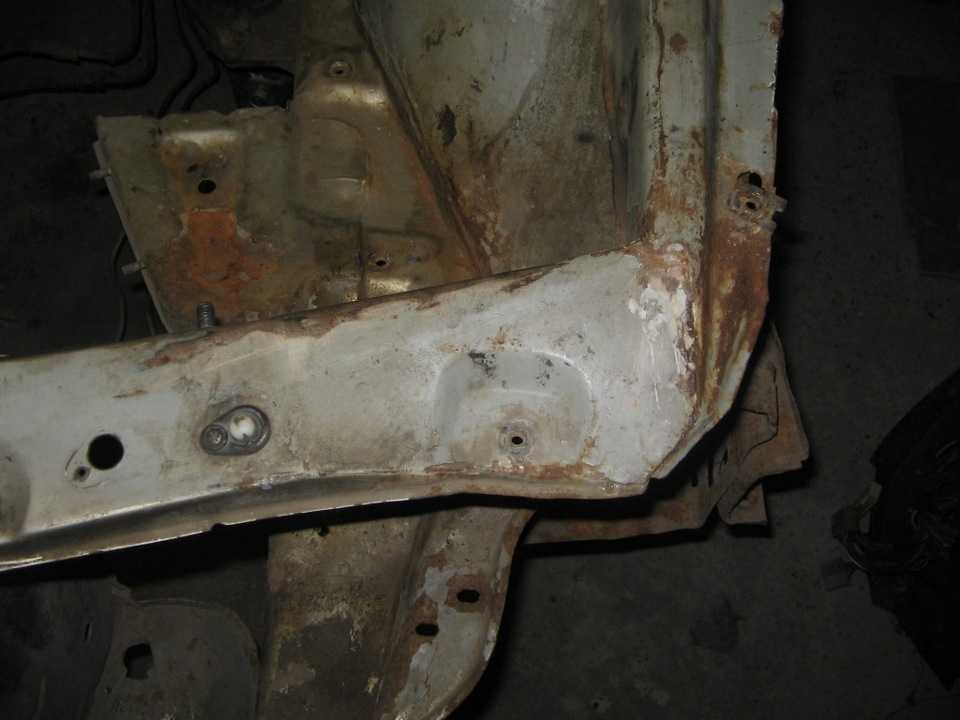

Трещина на лонжероне

Трещина на балке

Колесо протерло подкрылок и немного метал

Замену стоит начинать с разборки подвески, отпускания крепления балки. Ах да, совсем забыл сказать, я производил замену лонжерона при снятом двигателе, так как он также ремонтировался, но замена передних лонжеронов реальна и без снятия двигателя с авто, возможно для этого придется снять масляный фильтр, а также штаны выхлопной системы.

Как видно на фото выше, я разобрал подвеску с правой стороны, снял стабилизатор поперечной устойчивости, с левой стороны просто сбил ось нижнего рычага с балки, не выбивая опор и не разбирая подвеску. Далее я отсверлил/отрезал старый лонжерон, точнее его кусок.

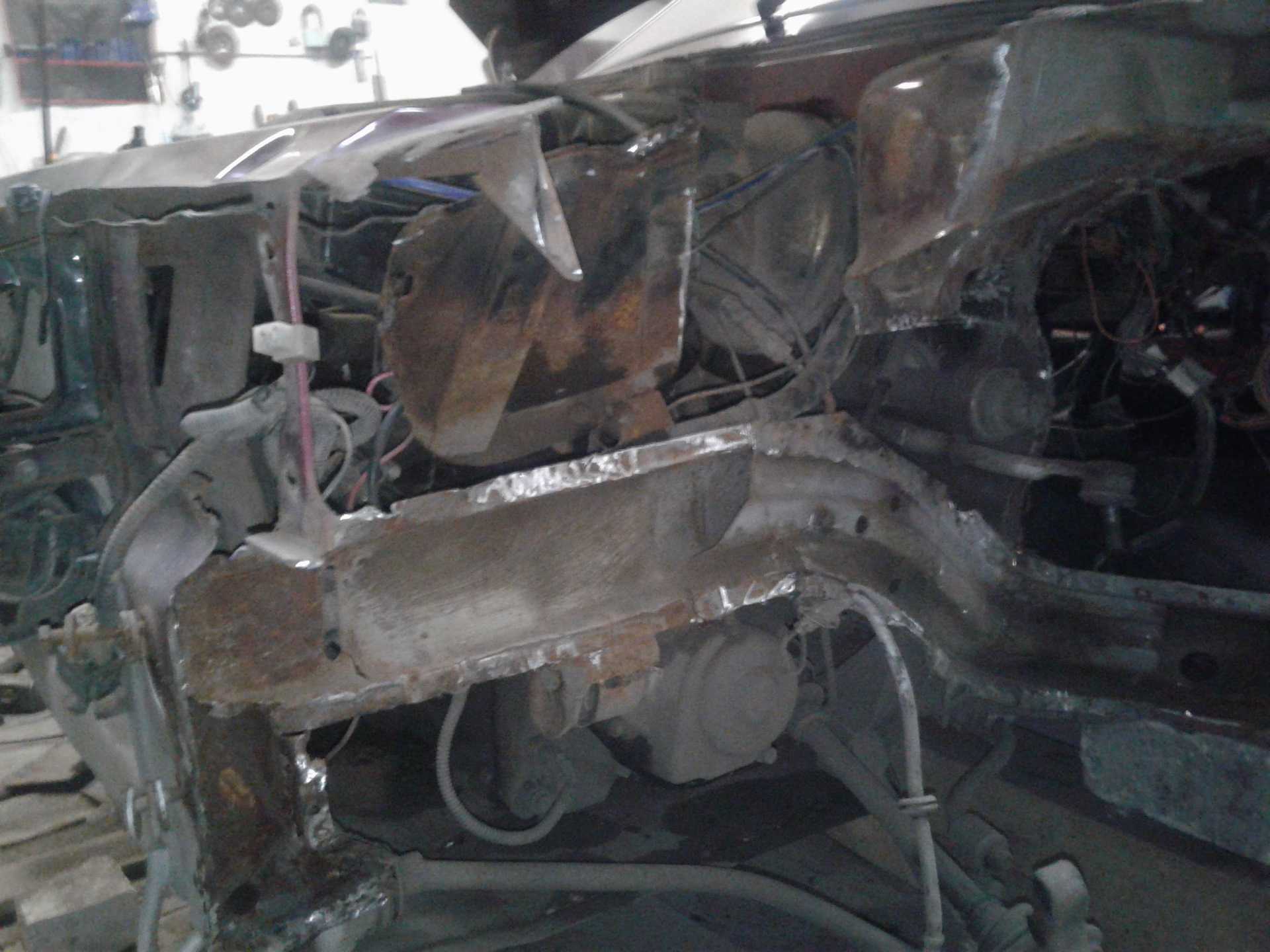

После демонтажа старого лонжерона, я немного подварил брызговик, новый лонжерон был обрезан по нужной длинне, я всегда варю его в нахлест, хоть и заметно место ремонта (хотя можно отшпаклевать), зато держится все очень надежно, так как сварка производится через просверленные отверстия, а также по стыку (это касается стыка нового и старого лонжерона).

Новый, отрезанный лонжерон

Просверлены отверстия для приваривания

Примерка лонжерона

Стык необходимо зачистить и качественно проварить

При подгонке нового лонжерона, очень важно, чтобы совпало отверстие под болт, который крепит балку сверху. Этот болт является ориентиром правильности установки лонжерона вперед-назад

Если не доверяете, то можете замерить расположение лонжерона иными способами, например, замерять все по кузовным размерам.

После того, как вы точно выставите лонжерон, можно его приваривать, как видно на фото лонжерон я насверлил, через эти отверстия он будет приварен к брызговику. В месте соединения, я также накладываю полоску металла на проваренный стык, шириной около 10 см, что также направлено на усиление шва.

Вам будет интересно: Замена помпы на ВАЗ 2107 своими руками Как известно, двигатели внутреннего сгорания просто не могут работать без охлаждения. В некоторых сл…Замена крестовины карданного вала на ВАЗ 2101 своими руками Замена крестовины карданного вала — неприятное явление, о котором водитель чаще всего узнает п…Замена капота ВАЗ 2101 своими руками О том как заменить капот ВАЗ 2101 (крышку накрывающую моторный отсек) написано немного, порывшись в …Как заменить шаровые опоры в ВАЗ 2107 Сегодня, предлагаю вашему вниманию пошаговую инструкцию по замене шаровых опор на ВАЗ 2107, с деталь…19.05.201522:26 5699 –> Мастера ВАЗа / Кузовные работы / Лонжерон

Замена заднего лонжерона

Типы

Как уже упоминалось, лонжероны занимают разные позиции в автомобиле. Здесь многое зависит от особенностей кузова (грузовой транспорт, легковой или грузовой автомобиль).

Расположение бывает следующим:

1. Параллельным и горизонтальным по отношению друг к другу;
2. Вертикальным, с небольшим изгибом;
3. Горизонтальным и минимальным углом;
4. Горизонтальным и небольшим изгибом.

Тип конструкции, которая упомянута первой, нашла применение в грузовом транспорте.

Рама грузового автомобиля Mercedes-Benz с параллельно-горизонтальным расположением лонжеронов.

Что касается остальных вариантов, то они популярны и применяются в легковых машинах.

Задний левый лонжерон пола ВАЗ 21099.

Услуга ремонта и замены лонжерона

Процедура ремонта, как и замены – длительная и трудоемкая, чему соответствует и цена. Чаще всего ремонту подвергается передний лонжерон.

Последовательность работ по замене лонжерона:

1. Специалисты помещают автомобиль на стенд-каролинер и разбирают значительную часть кузова. Демонтируется вся обвеска.
2. Если несущая деталь треснула, ее заменяют полностью или частично. Лонжерон предварительно выравнивают до первоначального вида.
3. Снимают защитное покрытие со всей поврежденной детали.
4. Вырезают поврежденный лонжерон с помощью электроинструмента, затем шлифовальной машиной зачищают срез.
5. Устанавливают новый лонжерон способом точечной сварки.
6. Зачищают все швы и неровности, собирают автомобиль.

Если деталь только незначительно деформирована, ограничиваются выравниванием, придавая исходную форму.
