Инструкция по установке

Данная инструкция предназначена для тех, кто обладает минимальными навыками работы с инструментами и системами автомобиля. Она сделана максимально доступной для всех. Но если вы сомневаетесь в своих навыках и знаниях, лучше обратитесь в автосервис.

Необходимые инструменты и материалы

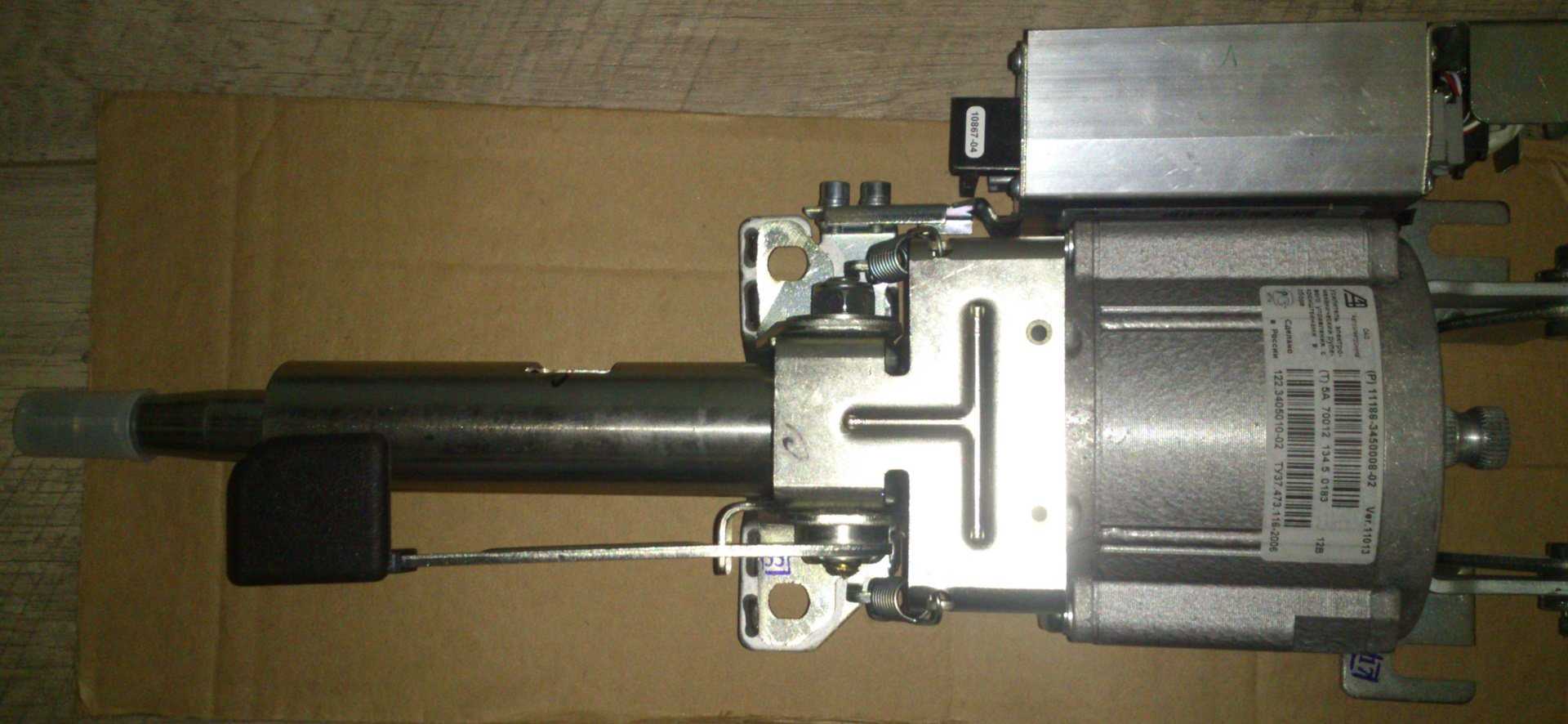

В первую очередь, вам потребуется сам ЭУР

Обратите внимание на его серийный номер. Последние две цифры указывают на тип и место производства

Так, 00 – это редукторный усилитель, производился в Махачкале и имеют нарекания от водителей. С цифрами 04 – корейский, ставился на Гранты и Калины, хороший усилитель, можно найти в магазинах, но на развалах его мало. Ну а 02 – Калуга, безредукторный тип, также неплохие отзывы.

Для подключения вам потребуются такие обычные инструменты, как отвертки, гаечные ключи, болгарка.

Процесс установки

Вначале, вам необходимо будет полностью снять такие элементы, как подушка, руль, переключатели, замок зажигания, а также в конце рулевую колонку вместе с кронштейном и карданом.

Далее делайте все следующим образом:

Взяв старый кронштейн-пластину, выбейте из него болты. Потом от верхней части отрежьте около 30 мм (где приварены 2 болта и есть 3 отверстия).
Примерьте пластину к ЭУР, если отверстия не совпали (скорее всего так и будет), просверлите их.
Теперь нужно прикрепить кардан к усилителю.
Под кронштейн в точке крепления к усилителю нужно положить шайбы. Они могут быть разной толщины и оказывают прямое влияние на регулировку руля в будущем.
Теперь можете закрепить ЭУР. Кардан вставьте на рейку.

После всего этого вам необходимо подключить проводку. Ниже приведена схема подключения.

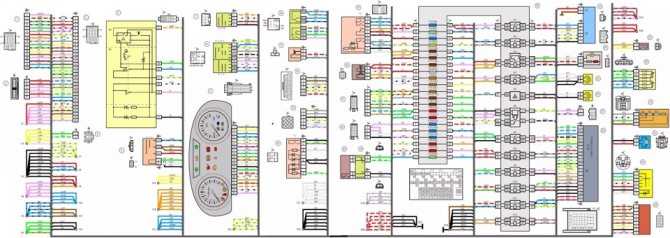

Схема подключения проводов

Схемы отдельных элементов электрооборудования Лады Гранта

Кроме основных блоков в альбоме находятся графические изображения отдельных элементов например: жгуты проводов дверей; управление светотехникой.

Цоколевка правой передней двери

1 — колодку пучка проводов двери к колодке заднего жгута;

2 — привод электромотора стеклоподъемника;

3 — запирающее устройство;

4 — коммутатор устройства для опускания и подъема стекла;

5 — колодка пучка кабелей двери к динамику переднему правому.;

Разводка выводов левой передней двери

1 — аналогично правой двери;

2 — электромотор устройства подъема стекла левой двери;

3 — замок двери;

4 — блок переключателей стеклоподъемника;

5 — вывод к динамику левой двери.

Распиновка задних дверей Лады Гранта

Расположение выводов одинаково на левой и правой задней двери.

1 — соединительная колодка жгута проводов задней двери к колодке пуска проводов задка; 2 — на громкоговоритель; 3 — на запирающее устройство.

Электросхема модуля управления светотехникой

Контакт

Назначение

1 — пиктограмма и указатель — белого цвета с подсветкой на «просвет» светло-зеленого цвета; 2 — состояние клавиши не фиксированное; 3 — пиктограмма на схеме; А1 — коммутатор освещения снаружи; А2 — прерыватель задних противотуманок; А3 — аппарат управления задними противотуманками; HL1 — светодиод индикатора; HL2….HLn — светодиоды подсветки символов.

Перечень элементов жгута проводов ламп освещения госномера

1 — колодка пучка проводов освещения госзнака к жгуту проводов заднего; 2 — левая лампа освещения знака; 3 — соответственно правая лампа.

Снятие и установка электромеханического усилителя рулевого управления лада гранта

Электроусилитель снижает усилие на рулевом колесе, облегчая управление автомобилем. Основу электроусилителя составляет безщеточный электродвигатель с редукто-ром, расположенным под кожухом ру-левого управления. На валу двигателя установлен червяк, который входит о зацепление с пластмассовой ше-стерней, закрепленной на вале руле-вого управления.

Координирует работу электроусилителя электронный блок управления изменением подаваемого напряжения на электродвигатель по информации, получаемой от датчи-ков скорости автомобиля, частоты вращения коленчатого вала и величи-ны крутящего момента на вале руле-вого управления. Электродвигатель через редуктор доворачивает с опре-деленным моментом вал рулевой колонки.

Блок управления обеспечивает достаточную информативность руля во всех режимах движения автомоби-ля. Когда автомобиль стоит на месте, создаваемый электроусилителем мо-мент на вале максимальный, с ро-стом скорости автомобиля «помощь» усилителя снижается и рулевое ко-лесо становится «тяжелее». В случае выхода из строя электроусилителя, автомобиль полностью сохраняет управляемость, при этом рулевое колесо становится несколько «тяже-лее», чем на автомобиле без электро-усилителя. поскольку появляется дополнительная нагрузка в виде сво-бодно вращающегося ротора элек-тродвигателя

Новая Лада: Руководство по эксплуатации, техническому обслуживанию и ремонту автомобиля Лада Гранта ВАЗ 2190

В комбинации приборов расположен сигнализатор неисправности элек-троусилителя рулевого управления. Он загорается при включении зажи-гания и после пуска двигателя гас-нет. При отказе электроусилителя сигнализатор горит постоянно. Электроусилитель не работает при не-работающем двигателе.

Электроусилитель может отключаться:

— при снижении напряжения борто-вой сети;

— при отсутствии сигнала с датчика скорости и частоте вращения двига-теля выше 1500 мин 1

Такие отключения заложены в алго-ритме работы электроусилителя и не являются признаками неисправности.

Снятие

Вам потребуются: отвертка с крестообразным лезвием, ключи «на 8», «на 13» (два), торцовый ключ «на 13».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите рулевое колесо.

3. Потяните на себя и снимите крышку блока предохранителей.

5. Снимите подрулевые переключатели.

Большинство сегодняшних автомобилей комплектуются салонным фильтром. В базовой комплектации такой фильтр есть у автомобилей модели Лада Гранта. Его задача — фильтрация воздуха, поступающего в салон снаружи. При чрезмерно долгой работе одного фильтра плохо работает печка, воздух в салоне не очищается, в нем появляются бактерии и частицы пыли.

По рекомендациям производителей замену салонного фильтра Лада Гранта стоит проводить каждые 5-7 тысяч километров. Однако одним из сигналов необходимости преждевременной установки нового фильтра является поступающая из воздуховодов пыль или неприятный запах.

Блочная система в электрической сети

Для питания сети служит аккумулятор, генерирующий напряжение в 12 В. Подзарядка устройства производится во время работы мотора и непосредственно от генераторного узла. Коммутация их выполнена посредством реле-регулятора, в функционал которого заложена возможность обеспечивать поддержание напряжения постоянной величины вне зависимости от числа оборотов мотора в данный момент.

Разводка в автомобильной электросети предполагает коммутацию всех присутствующих токоприемников. Кабели наделены медными жилами, которых в одном проводе может быт несколько. Жилы облачены в полихлорвиниловую изоляцию. Провод, отвечающий за «массу» автомобиля LADA Granta, подсоединяется непосредственно к кузову.

Возможные неисправности ЭУРа на Ладе Гранте Лифтбек (Седан)

Неисправность	Диагностирование	Метод устранения
Свечение диода на боковой стойке из-за неисправности датчика скорости.	Проверка исправности датчика скорости путем его демонтажа, прозвон мультиметром.	Замена датчика новым, так как конструкция не подлежит ремонту (частичному, полному).
Низкое напряжение в электропроводке.	Проверка целостности изоляционного слоя, контактных клемм.	Замена поврежденного участка кабеля, изоляция мест соединения.
Электрический усилитель вращается туго.	Проверка подачи напряжения на входные контакты от реле – регулятора.	Замена реле-регулятора.
В процессе вращения слышен характерный скрип, металлический скрежет.	Демонтаж ЭУРа, разбор на составные элементы, проверка состояния подшипников качения.	Замена двух подшипников качения новыми.

Выберете модификацию т/с для поиска гидроусилитель

Двигатель: объем – 1.6 л., мощность – 82 л.с., тип – бензиновый, модель – VAZ-11183. Привод: передний. Год выпуска: 2011- наст. время

Двигатель: объем – 1.6 л., мощность – 87 л.с., тип – бензиновый, модель – VAZ-11186. Привод: передний. Год выпуска: 2011- наст. время

Двигатель: объем – 1.6 л., мощность – 98 л.с., тип – бензиновый, модель – VAZ-21126. Привод: передний. Год выпуска: 2011- наст. время

Двигатель: объем – 1.6 л., мощность – 106 л.с., тип – бензиновый, модель – VAZ-21127. Привод: передний. Год выпуска: 2013- наст. время

На следующем шаге для расширенного выбора, можно ввести Vin код автомобиля для перехода в иллюстрированные каталоги, где можно найти раскладку деталей до болтика и дубли отсутствующие в каталоге аналогов.

Автомобили семейства Лады Гранты в базовых комплектациях оснащены гидроусилителем рулевого колеса. Электромеханический усилитель руля (далее — ЭУР) устанавливается индивидуально владельцами.

Электромеханический усилитель руля

ЭУР — относительно новая разработка модульного управления, которая, также как и ГУР, имеет преимущества и недостатки.

Рулевое управление Лады Гранта

Оно предназначено для того, чтобы управлять автомобилем во время движения. Конструктивно состоит из таких основных элементов:

Работа механической части заключается в том, что водитель воздействует на руль, импульс через рулевой механизм и рейку передаёт усилие на передние колёса через рычаги, автомобиль поворачивает в нужную сторону. Характерная особенность руля легкового автомобиля – в его меньшем диаметре (по сравнению с грузовиком). Различается и конструкция механизма. Рулевое управление Лады Гранты дополняется электроусилителем. Руль может регулироваться по высоте. По вылету, к сожалению, настройки нет.

Привод механический, конструктивно состоит из рычагов, тяг и шарниров. Для более эффективного и удобного управления Лада Гранта оснащается электрическим усилителем. Это сложный механизм, обеспечивающий усилие благодаря использованию электроэнергии. Электроусилитель, или просто ЭУР, применяется для улучшения динамических характеристик, управляемости. И, по некоторым данным, позволяет сэкономить топливо за счёт повышения маневренности автомобиля.

Типы усилителей руля

Конструкция гидравлического типа усилителя руля

Для того чтобы рулевое управление было более эффективным и комфортным, применяется усиление. Механизмы делятся на три типа:

электроусилитель;

гидроусилитель;

пневматический усилитель.

Электроусилитель руля работает за счет электроэнергии и имеет довольно сложную структуру. ЭУР заметно улучшает динамику, маневренность, управляемость автомобиля, в некоторых случаях даже позволяет экономить топливо. Электроусилитель руля сегодня имеется не только в иномарках, как было еще десять лет назад, но даже в отечественных моделях, таких как Лада Калина и Лада Гранта. Купить его можно в любом автомагазине страны.

Принцип работы ГУРа заключается в перекачке гидравлической жидкости. Гидроусилитель отличается хорошей способностью смягчать удары, которые приходятся на руль во время скоростного движения по ухабистой дороге. Механизм тоже улучшает маневренность. Единственное, чем он может уступать электроусилителю, так это тем, что не экономичен, зато более эффективен и надежен. Пневматический усилитель — это современный вариант, еще редко встречающийся в автомобилях и тем более не встречающийся в отечественных проектах, хотя купить его можно уже сейчас в крупных автомагазинах.

Также ознакомьтесь

Достать рамку вместе с фильтром, извлечь старый фильтр.

На новый фильтр надеть рамку от прошлого фильтра, установить на прежнее место. Можно использовать фильтр салона от Лада Калина .

Такой вид имел старый фильтр:

Выполнить сборку в обратном порядке. Если никаких проблем в работе не возникает, вам удалось самостоятельно заменить салонный фильтр Лада Гранта .

Руль Гранта и ВАЗ 2114 — важный элемент управления авто. в этой системе встречаются наиболее часто? Какие способы модернизации узла существуют? Прежде чем ответить на эти вопросы, нужно четко уяснить, что такое рулевое управление.

https://www.youtube.com/watch?v=AKGssDiVv6g

На сегодняшний день две последние разработки отечественного предприятия и ВАЗ 2114 являются неоспоримыми лидерами на российском рынке. Оригинальные, стильные, мощные, эти машины заслуживают особого внимания и положительной оценки. Собранные по новой технологии, Гранта и ВАЗ 2114 вызвали широкий интерес у автолюбителей.

Немного истории

Система кругового обзора автомобиля: как работает, установка своими руками

Только спустя 12 лет, в 2002 году, отечественные инженеры из Новосибирского университета начали разработку российского электроусилителя. После завершения создания проекта, несколько лет агрегат проходил доработку и испытания на заводе АвтоВАЗ.

Новое устройство

Задача инженеров заключалась в том, чтобы создать достойный аналог зарубежным усилителям, обеспечить агрегат необходимыми преимуществами, долговечностью и надежностью. При этом, в отличие от импортных аналогов, наши электроусилители стоили значительно дешевле.

Сегодня данные устройства выпускает Бердский электромеханический завод, расположенный на территории России и являющийся дочерней компанией АвтоВАЗа.

Основные преимущества первого ЭУ

Электроусилок не был бы столь востребован и популярен без очевидных преимуществ, которые он принес вместе со своим появлением. К сильным сторонам этой системы рулевого управления относят:

Узел функционирует даже при отключенном силовом агрегате;
Агрегат позволяет частично экономить топливо, что положительно сказывается на расходе горючего;
Управляемость улучшается во всех компонентах;
Надежность маневров на самом высоком уровне;
Отличные показатели безопасности при регулярной эксплуатации.

Снятие и установка

Это не такая уж и сложная процедура, как может показаться. И даже требует очень мало инструмента:

Накидной ключик на 8.
Головка с воротком, или торцевой ключ на 13.
Фигурная (крестовая) отвёртка.

И более ничего, кроме умения, ими пользоваться. Это при условии, что сам руль уже снят, а это отдельная история.

Внимание! Перед началом процесса, первым делом отключить аккумуляторную батарею! Можно просто сняв одну клемму. Ну а теперь вперёд. Пластмассовые накладки с колонки руля снять, вывернув 2 самореза и отстегнув 2 фиксатора

Отвёрткой же, выкручиваем болты, в количестве четырёх штук, и отделяем нижнюю часть накладки. Теперь мешают замок, и «вертолёт» — переключатели поворотов и дворников. Первым делом, прижимая на разъёмах усики, отключаем все провода. Потом, ключом на 8, ослабить хомут, который прикрепляет эти устройства, после чего, они свободно сойдут с кожуха вала

Пластмассовые накладки с колонки руля снять, вывернув 2 самореза и отстегнув 2 фиксатора. Отвёрткой же, выкручиваем болты, в количестве четырёх штук, и отделяем нижнюю часть накладки. Теперь мешают замок, и «вертолёт» — переключатели поворотов и дворников. Первым делом, прижимая на разъёмах усики, отключаем все провода. Потом, ключом на 8, ослабить хомут, который прикрепляет эти устройства, после чего, они свободно сойдут с кожуха вала

Ну а теперь вперёд. Пластмассовые накладки с колонки руля снять, вывернув 2 самореза и отстегнув 2 фиксатора. Отвёрткой же, выкручиваем болты, в количестве четырёх штук, и отделяем нижнюю часть накладки. Теперь мешают замок, и «вертолёт» — переключатели поворотов и дворников. Первым делом, прижимая на разъёмах усики, отключаем все провода. Потом, ключом на 8, ослабить хомут, который прикрепляет эти устройства, после чего, они свободно сойдут с кожуха вала.

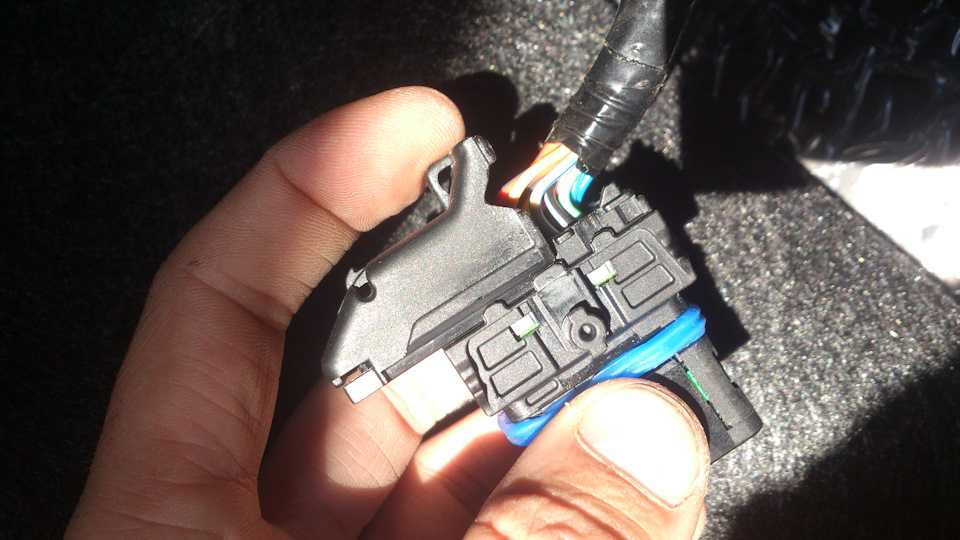

Отсоединить два разъёма от ЭБУ ЭУР. Снять со специальной шпильки пластиковую накладку.

Нижние гайки не откручивать совсем, а провернуть на несколько оборотов ключом № 13. А вот стяжной болт шарниров промежуточного вала, вытащить полностью, открутив его гайку на 13. Ну вот. Выкрутив все крепёжные гайки, можно вытаскивать неисправный ЭУР «Приоры». Ключом на 13 освободить нижний вал устройства от шлицевого шарнира. Ну вот и всё. Можно попытаться починить описанные выше неисправности самому, отнести в мастерскую или просто поставить новый агрегат на свою «Приору», действуя в обратном порядке.

Полезное видео по общему ремонту электроусилителя руля «Приоры»:

Одна из новинок российского автопрома – «Лада Калина» — стала первым отечественным автомобилем, оборудованным ЭМУРУ – электромеханическим усилителем рулевого управления. Как работает электроусилитель руля «Калина»? Ответу на этот вопрос будет посвящена отдельная большая статья. Мы лишь отметим, что с увеличением скорости, которую набирает машина, компенсирующий момент ЭУР постепенно уменьшается, а при достижении 60 км/ч он отключается автоматически. Первое время эта деталь была не совсем «доработана» и имела одно опасное свойство – она могла отключиться во время движения машины, независимо от ее скоростного режима. Следует заметить, что сегодня все эти проблемы остались в прошлом. Добавим, что электроусилитель можно совсем отключить, вытащив один из его предохранителей. Правда, рулевое управление при этом станет еще «тяжелее», чем на «десятке» или «четырнадцатой».

Устройство ЭМУРУ работает от бортовой электросети автомобиля с напряжением от 10,8 до 15В.

Основные типы конструкции ЭУРА

Решил перенести устройство немного ниже, потому как здесь действительно есть что рассказать. Стоит отметить, что электрический двигатель на валу зачастую имеет паразитный момент инерции. Ротор электрического двигателя не может остановиться – мгновенно, потому как имеет свою массу, ему нужно адаптироваться, чтобы пойти в другую сторону, вот вам и инерция. В движении это проявляется дополнительным усилием, когда водитель решает резко сменить направление вращения руля. Поэтому конструкций ЭУРА сейчас достаточно много, около 4 типов, инженеры стремятся уйти от этих паразитных инерций:

Встроенный в рулевой вал (колонку). Если рассматривать саму рейку, то это обычная рулевая рейка, без каких-либо изменений. Сам двигатель находится в салоне и располагается на валу встроенным в рулевую колонку, это самая дешевая конструкция из всех электрических типов. Поэтому он так массово устанавливается на бюджетные модели автомобилей, в том числе на многие ВАЗ. Из положительных моментов не только цена, и простая конструкция рейки, но еще и то, что электрическая часть находится в салоне, а значит она менее подвержена температурным перепадам и влаги (снегу) из под колес, то есть живучесть увеличена. Минусами можно назвать то, что система снабжается червячным соединением, из-за этого возрастают потери на трение, информативность руля падает. ТО есть инерция + трение, настроить датчики невозможно! Это «бросается в глаза», особенно тех водителей, которые пересели с ГУРА.

Назначение, преимущества и недостатки электроусилителя

ЭУР появился недавно, намного позже хорошо известного и проверенного временем гидроусилителя рулевого колеса. Его задача аналогична – облегчить вращение руля, но принцип действия уже другой.

Если в первом случае основную функцию несла специальная жидкость ГУР, то в здесь роль «помощника» берет на себя электрический привод.

С момента появления система все время совершенствовалась. При этом год за годом электроусилитель берет «бразды правления» в свои руки и постепенно вытесняет ГУР.

В чем же преимущества электроусилителя руля? Их несколько:

Выставлять параметры рулевого управления намного проще;
руль стал лучше реагировать на движения водителя;
повысился уровень надежности. Это связано с тем, что работоспособность системы уже не зависит от объема и качества специальной жидкости;
снизился расход топлива.

Казалось бы, какая может быть закономерность. Все просто. С появлением электрического привода энергии стало расходоваться меньше, соответственно «прожорливость» авто снизилась в среднем на 0,5 литра (из расчета на «сотню»).

Но, несмотря на свои качества, ЭУР имеет и ряд минусов:

электрогенератор имеет ограниченную мощность, что отражается на работе всей системы. Как следствие, установка электопривода возможна только на легковых авто. Для грузовых машин или внедорожников такой тип усилителя не подойдет – он будет малоэффективен;
низкая информативность рулевого колеса (объяснить это можно недостаточным обратным усилием). Справедливости ради, аналогичный недостаток имеет и «старший брат» — гидроусилитель руля.

С появлением электроусилителя у разработчиков появилась масса возможностей при разработке более современных систем, к примеру, автоматической парковки, системы курсовой устойчивости и так далее.

Установка электроусилителя руля (ЭУР) на Lada Granta в базовой комплектации «Стандарт»

Установка ЭУР на Гранту Стандарт – частая причина обращений владельцев этих машин в автосервис. Тем не менее, при должной сноровке, вы вполне можете сделать все сами. О том, как установить такую систему, если у вас Лада Гранта и стоит ли вообще это делать – читайте в статье.

Стоит ли устанавливать электроусилитель руля

Управление автомобилем без элекроусилителя руля, конечно же, возможно. Но если вы ранее управляли машиной, оснащенной такой системой, то можете испытать серьезный дискомфорт. Вы будете лишены привычной поддержки электродвигателя.

Установка такого механизма имеет определенные сложности, также она сопряжена с расходами. Но они все окупятся комфортной ездой и повышенной безопасностью для вас и ваших пассажиров.

В ролике ниже вы найдете сравнение преимуществ ГУР и ЭУР (автор видео — АВТОТЕМА ТВ).

Возможные неисправности ЭУР

Бывает так, что уже после установки ЭУР не работает вообще или с перебоями.

Это может быть вызвано разными причинами, среди которых чаще всего выделяются две:

Поломка датчика скорости. Работает электроусилитель руля в связи с датчиком скорости. На высокой скорости, дополнительное усилие от механизма снижается, чтобы обеспечить вам больший контроль. Если данные от датчика перестают поступать, ЭУР автоматически отключится. Проблема решается заменой датчика.
Неправильно установленный картер двигателя. При нарушениях в монтаже картера (кожуха) двигателя, вибрации от мотора будут передаваться усилителю. Тот начнет гудеть, в некоторых случаях даже отключаться.

Инструкция по установке
