В устройстве демультипликатора ничего принципиально сложного нет, за исключением того, что он сам не крепится к основной коробке передач как на более современных вездеходах. От раздатки к механической коробке передач отходят промежуточные карданные валы. Всё остальное устройство представлено шестернями, сателлитами и подшипниками. Ещё в конструкцию включён свободный дифференциал с блокировкой.

Чтобы выполнить ремонт раздаточной коробки на автомобиле ВАЗ 21213 (21214), узел предварительно необходимо снять. Снятие производим в следующем порядке:

в салоне демонтируем пластмассовую накладку рычагов КПП и РК;
отворачиваем набалдашники рычагов переключения раздатки, снимаем под ними кожух;
отсоединяем трос спидометра, для РК 21214 нужно будет отсоединить дополнительно еще датчик скорости;
разворачиваем болты с гайками крепления эластичной муфты переднего и заднего карданных валов, для того чтобы вынуть болты, карданы необходимо проворачивать – вынимаются они по одному в одном определенном положении вала;
под раздатку устанавливаем домкрат (или другой упор), отмечаем места, где крепились боковые опоры РК. Делается это для того, при установке центровку раздаточной коробки свести к минимуму;
отворачиваем 4 гайки крепления РК к коробке передач;
откручиваем 4 крепления опор РК к кузову автомобиля;
теперь остается только демонтировать раздаточную коробку.

в салоне демонтируем пластмассовую накладку рычагов КПП и РК;
отворачиваем набалдашники рычагов переключения раздатки, снимаем под ними кожух;
отсоединяем трос спидометра, для РК 21214 нужно будет отсоединить дополнительно еще датчик скорости;
разворачиваем болты с гайками крепления эластичной муфты переднего и заднего карданных валов, для того чтобы вынуть болты, карданы необходимо проворачивать – вынимаются они по одному в одном определенном положении вала;
под раздатку устанавливаем домкрат (или другой упор), отмечаем места, где крепились боковые опоры РК. Делается это для того, при установке центровку раздаточной коробки свести к минимуму;
отворачиваем 4 гайки крепления РК к коробке передач;
откручиваем 4 крепления опор РК к кузову автомобиля;
теперь остается только демонтировать раздаточную коробку.

Читать новости о новой Ниве

Устройство и ремонт раздаточной коробки ВАЗ 2121 Нива
Устройство и ремонт раздаточной коробки ВАЗ 2121 Нива
Устройство и ремонт раздаточной коробки ВАЗ 2121 Нива
Раздаточная коробка Нива ВАЗ — ремонт и замена своими руками
Ремонт раздатки на Ниве 21213, как отцентровать, регулировка своими руками
Ремонт раздатки на Ниве 21213, как отцентровать, регулировка своими руками
Раздатка Нива Шевроле: устройство, схема включения и как пользоваться?
Устройство и ремонт раздаточной коробки ВАЗ 2121 Нива

Основные неполадки демультипликатора

Большинство поломок раздатки носят чисто механический характер (например, срезанный вал между КПП и раздаточной коробки). Провоцируют это невнимательное отношение к уровням ГСМ, износ резинок, неверное расположение (центровка) агрегата, состояние сопредельных узлов. Первым показателем проблем с раздаточной коробкой становится характерный шум и вибрация по корпусу.

Другие признаки поломок раздатки:

проблематичное включение переднего моста;
перегрев демультипликатора;
утечка или перерасход масла во время работы раздатки;
самовыключение переднего моста.

Ремонт раздатки в Ниве 21213 своими руками вполне реален при мелких поломках. Владельцу будет достаточно базовых навыков автослесаря. Сложнее правильно установить и отцентровать раздаточную коробку. Здесь рекомендуется все же обращаться в автосервис. Схема самого агрегата представлена в документации к автомобилю.

Какой привод у Нивы?

NIVA-FAQ

ФОРУМ | НОВИНКИ FAQ | КАРТА САЙТА | ПОИСК ПО САЙТУ

Какой привод у Нивы? Взято с сайта Нива-клуба www.niva.msk.ru

Конструкция трансмиссии у всех моделей Нивы, начиная с ВАЗ 2121 и по ВАЗ 2131, имеет постоянный полный привод на все четыре колеса с блокируемым межосевым дифференциалом. Конструкция состоит из коробки передач, раздаточной коробки, переднего и заднего карданных валов, переднего и заднего моста.

Крутящий момент с двигателя через коробку передач передается на раздаточную коробку, которая перераспределяет его в двух направлениях, к переднему и заднему мосту. Далее, крутящий момент от раздаточной коробки, посредством переднего и заднего карданов, передается на передний и задний редуктор. Крутящий момент от переднего редуктора, через дифференциал переднего редуктора и левый и правый шарнир равных угловых скоростей (ШРУС) перераспределяется на левое и правое передние колеса автомобиля. Крутящий момент от заднего редуктора через дифференциал заднего редуктора и левую и правую полуось, перераспределяется на левое и правое задние колеса автомобиля. Поскольку привод крутящего момента происходит на все четыре колеса, то он называется полным. А поскольку конструкция постоянно передает крутящий момент на все четыре колеса, то он называется постоянным полным приводом или в международном обозначении 4WD.

Какие дифференциалы у Нивы блокируются?

На пути при передаче крутящего момента от двигателя к колесам автомобиля у Нивы предусмотрены конструкцией три дифференциала. Первый, межосевой дифференциал, перераспределяет крутящий момент на переднюю и заднюю ось автомобиля. Он у Нивы является блокируемым. Блокировка межосевого дифференциала осуществляется малой рукояткой управления раздаточной коробкой. При блокировании межосевого дифференциала загорается сигнальная лампочка на панели приборов.

Два остальных дифференциала являются межколесными и расположены в переднем и заднем редукторах. Они перераспределяют крутящий момент к левому и правому колесам. Эти дифференциалы у Нивы являются свободными (т. е. не блокируются).

Когда и для чего надо блокировать межосевой дифференциал?

Межосевой дифференциал надо блокировать преодолевая сложные участки дорог. К таким участкам можно отнести: бездорожье, песок, крутые подъемы и спуски. При блокировании межосевого дифференциала на обе оси автомобиля начинает передается одинаковый крутящий момент (ALER: Ошибка! См. статью Привод Нивы). В связи с этим устраняются ситуации пробуксовки передней оси автомобиля по отношению к задней оси, что повышает его проходимость.

Блокировать дифференциал желательно до преодоления препятствия, а не после того, как автомобиль застрял. Это позволяет избежать многих неприятных ситуаций.

Я заблокировал межосевой дифференциал, но все равно застрял. При этом я заметил, что у меня вращаются только два колеса, одно спереди и одно сзади. Как это может быть?

При блокировании межосевого дифференциала передается одинаковый крутящий момент на переднюю и заднюю оси автомобиля (ALER: Ошибка: одинакова угловая скорость, а не крутящий момент. См. статью Привод Нивы). Поэтому, как минимум по одному колесу будет вращаться на передней и задней оси. Если бы межосевой дифференциал был бы не заблокирован, то вращалось бы только одно колесо на одной оси автомобиля.

Межколесные дифференциалы у Нивы являются свободными (не блокируемыми), поэтому они перераспределяют крутящий момент (ALER: перераспределяется не крутящий момент, а вращательное движение. См. статью Привод Нивы) в сторону меньшего сопротивления, т. е. на колесо, которое имеет меньшее сопротивление с дорожным покрытием. Поэтому при включенном межосевом дифференциале на передней и задней оси буксует по одному колесу.

Взято с сайта Нива-клуба www.niva.msk.ru.

www.niva-faq.msk.ru

Chevrolet Niva Добрый Бегемот › Бортжурнал › Замена крышек раздаточной коробки

Дорогие мальчишки и, возможно, девчонки, таки решил я исключить вибрацию раздатки, перейдя на крышки нового образца с двухрядными подшипниками. Особенно огромный люфт есссссно в заднем подшипнике! Описание замены задней крышки на крышку нового образца находится за 3 секунды в любом поисковике, а вот замены переднеееей крышки, я таки не нашел (прррр :-Р). Кароч, таки сам процессссссссс…: В связи с тем, что я за раз решил менять обе стороны, то тупо снял раздатку с машины. Как это сделать, догадывайтесь сами (злостный смех).

Снимаем крышки поочередно, я начал с задней. От задней крышки нам нужен вал, фланец, гайка (лучше новая), шайба. Стопорное кольцо шло в комплекте с крышкой.

Выпрессорвываем вал из старой крышки. Берем новую крышку нового образца. Кладем на верстак, подкладываем что-нибудь, чтобы она была горизонтальной и лежала ровно, не качаясь.

Берем строительный фен, выставляем температуру 620 градусов и греем посадочное место под подшипник в крышке круговыми движениями. Примерно займет это 15 минут. Греем и в общем всю крышку. Как только крышка прогрета, берем подшипник и просто бросаем его в колодец крышки. Влетает как карандаш в стакан, сразу же ставим стопорное кольцо и в уже разогретый подшипник от крышки, легко заходит вал. Как только крышку можно будет трогать руками, ставим сальник, ставим фланец и можно ставить на раздатку.

Не забываем просверлить дырку в корпусе для подвода масла.

Снимаем переднюю крышку. Выпрессовываем вал, все как на задней.

Разогревая феном старую крышку и вытаскиваем из нее втулку вала привода и центрирующую втулку (указано стрелками)

Так же феном в 620 градусов греем новую крышку, закидываем подшипник, кольцо стопорное, вал, и втулки из старой крышки. Остывает до терпимой температуры, ставим сальник. Все собирал без герметика на прокладки. Пока раздатка не установлена, можно залить масло!

Ставим на машину и кайфуем! Кааааайфуем, сегодня нивой мы кайфууууем…

Источник

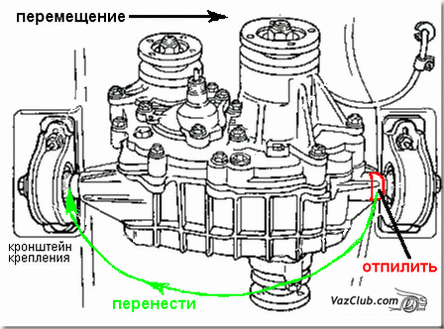

Центровка раздатки Нивы

Правильная установка раздаточной коробки может производиться несколькими способами. Чаще всего в автомастерских ремонтники пользуются следующим методом:

вывешивают машину на подъемнике;
ослабляют крепление раздатки;
запускают двигатель;
включают передачу и разгоняют машину по спидометру до скорости, на которой идет вибрация (часто она возникает на скоростях от 40 до 80 км/ час);
без применения тормозов гасят скорость двигателем, затем выключают зажигание.

Раздатка сама центруется по местам, остается только затянуть крепления опор.

Отрегулировать положение РК также можно с помощью проволоки, делаем это следующим образом:

ослабляем все четыре крепления опор раздатки;
закрепляем один конец проволоки на резиновой муфте карданного вала;
крепим еще отрезок проволоки на ШРУСе, другие концы проволоки подводим друг к другу;
вращаем вал, если раздатка не отцентрована, концы проволоки будут при вращении расходиться;
задача сводится к тому, чтобы установить методом подбора раздаточную коробку так, чтобы концы проволоки практически не расходились между собой в любом положении при поворачивании вала.

Для проведения этой работы вам потребуется подъемник, хотя при некоторой сноровке можно обойтись и простыми опорами. Для начала следует подготовить автомобиль. При наличии подъемника его поднимают вверх. Если используются опоры, по очереди углы машины поддомкрачиваются, и она ставится на них

Обратите внимание, что все опоры должны быть устойчивыми, иначе работа будет небезопасной. Также заранее следует подготовить инструмент

Производится регулировка в следующем порядке:

Для начала, следует оценить состояние шлицов на карданах. Если они сильно изношены, то вероятнее всего, вы не сможете правильно произвести центровку. В случае большого износа следует поменять детали;
Осматривается крепление раздатки. Зачастую смещение можно увидеть невооруженным глазом;
Далее ослабляем крепление раздатки. Только не стоит откручивать ее полностью;
После этого заводят двигатель, и «разгоняют» автомобиль до скорости 80-90 км/ч. При этом раздатка сама встанет на место;
Ответственным моментом является закрепление полученного результата. Достигаться это может 2 способами. Механики спорят, какой из них лучше, но в обиходе используются оба. Чаще всего, двигатель глушат, и с его помощью останавливают работу раздатки и карданов.
Остается быстро затянуть гайки. Недостатка здесь 2. Остановка коробки таким способом может сказаться отрицательно на ее состоянии.
Также, закручивать крепление нужно максимально быстро, иначе толку от этого не будет. Более надежным, но технически сложным способом, является затяжка при работающем моторе;
Автомобиль спускается на землю, и производится тестирование.

Если вибрация сохраняется, то следует повторить процедуру.

Уже давно водители советских Нив убедились в том, что центровка раздаточной коробки автомобиля значительно снижает вибрацию, уровень шума в салоне и экономит расход топлива. Поэтому если вы только приобрели ВАЗ-21213, то стоит сразу заняться этой работой. Когда вы приобретаете автомобиль с рук, не стоит полагаться на все обещания и заверения предыдущего владельца.

Даже если, он уверял в том, что центровка выполнялась и все отлично, лучше всего проверить данный факт и убедиться в этом. Сама по себе эта работа не сложная, но требует дополнительных рук, так как в одиночку не справиться и наличие эстакады. Специалисты автосервиса рекомендуют использовать подъемник, потому что другие приспособления требуют дополнительных креплений. Процесс сам по себе таков:

один человек садится на место водителя, авто поднимают вместе с ним;
блокировку необходимо отключить и включить 4-ю или 5-ю передачу;
необходимо, чтобы шпильки находились в середине опорных отверстий (для этого раздвиньте раздаточные опоры руками);
второй человек снизу должен послабить 4 гайки, которые фиксируют раздатку;
человек, находящийся на водительском месте должен набрать обороты и сообщить об этом напарнику (помощник «на ходу» затягивает фиксаторы до положенного уровня);
в автосервисе для центрирования, автомобиль должен набрать скорость до 60 кмчас (скорость должна устанавливаться на 4-й передаче).

Вибрация. 3 шага чтобы разобраться в причине

Раздаточная коробка. Первую очередь, завели, ставите раздаточную коробку в нейтраль и поднимаем обороты до 3000 если при этом есть вибрация, то это проблема с мотором, просела подушка.
Завели, вибрации нет, едите, вибрация есть. Это промежуточный вал, который соединяет коробку передач с раздаточной коробкой. На нем есть эластичная муфта, возможно на ней есть износ. Ослабли болты на муфте или просто несовместимость коробки и раздаточной коробки. Заводим автомобиль, раздаточную коробку рычаг понижения и повышения передачи ставим на нейтралку включаем четвертую или пятую скорость, зависит от коробки. Добавляем газа до 1500 оборотов, начинает вибрация . На раздаточной коробке имеются 2 подушки 4 гайки , которые накручиваются на 4 шпильки. Отпускаем так, чтобы раздаточная коробка шаталась, после чего заводим автомобиль включаем рычаг раздатки коробке в нейтральное положение и поднимаем обороты до 3 000, подержали секунд 10-20 и плавно обороты опускаем и закручиваем раздаточную коробку.
Самый распространенный вариант 99 % вариаций это изнашиваются шлицы на карданном валу. Для начала карданный вал на шлицах пошатать руками. Есть стук разбег карданного вала на шлицах. Как установить что это карданный вал. Если у вас есть подъемник начинаем ехать, разгоняем машину по скорости, при которой есть вибрация и она стабильная и включаем нейтральную передачу если это карданный вал то машина будет трястись. Его меняем на новый и все вибрации уходят. Редко бывает когда вибрация переднего карданного вала но это очень очень редко.

А еще интересно: Как правильно пользоваться раздаткой на ниве 2121

Установка и центрирование

Установку и центрирование раздаточной коробки проводите в следующем порядке:

убедитесь в правильной установке подушек подвески двигателя в кронштейнах (центрирующие шайбы подушек передней подвески двигателя должны входить в соответствующие отверстия боковых кронштейнов);
установите раздаточную коробку на автомобиль, не затягивая полностью гайки 4 и 5 (рис. 3-41) крепления кронштейнов подвески раздаточной коробки;
перемещая раздаточную коробку вдоль и поперек кузова, а также в вертикальном направлении, найдите такое ее положение, при котором фланцы ведущего вала раздаточной коробки и промежуточного вала карданной передачи будут на одном уровне, параллельны и зазор между ними минимальный; валы раздаточной коробки при этом должны быть расположены параллельно днищу кузова;
установив ранее снятые регулировочные прокладки под кронштейны подвески (опоры), затяните полностью гайки крепления кронштейнов подвески раздаточной коробки;
присоедините к валам раздаточной коробки передний и задний карданные валы; присоедините гибкий вал к приводу спидометра, а провода к датчику контрольной лампы блокировки дифференциала.

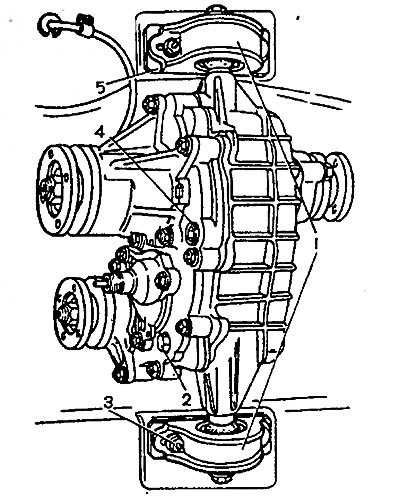

Рис. 3-41. Схема установки раздаточной коробки:

1 – болты крепления фланцев промежуточного карданного вала и ведущего вала раздаточной коробки; 2 – раздаточная коробка; 3 – регулировочные прокладки; 4 – гайки крепления раздаточной коробки к кузову; 5 – гайки крепления кронштейнов подвески раздаточной коробки на осях

При замене раздаточной коробки или смене четырехступенчатой коробки передач на пятиступенчатую и наоборот, а также при «осадке» задней подвески двигателя, вызвавшей вибрацию раздаточной коробки, необходимо подобрать и установить новую толщину прок падок 5 (см. рис. 3-40).

Порядок подбора регулировочных прокладок следующий:

убедитесь в правильной установке подушек подвески двигателя в коонштейнах (см. главу «Снятие и установка двигателя»);
разъедините фланцы ведущего вала раздаточной коробки и промежуточного вала карданной передачи;
ослабьте гайки крепления опор раздаточной коробки к кузову, уберите регулировочные прокладки и, перемещая раздаточную коробку вдоль и поперек кузова, а так же в вертикальном направлении, найдите такое ее положение, при котором разъединенные фланцы будут на одном уровне, параллельны и зазор между ними минимальный, а валы раздаточной коробки расположены параллельно днищу кузова;
образовавшийся зазор между полом кузова и опорами заполните необходимым количеством прокладок,
совместите центрирующие пояски фланцев, не создавая натяга в опорах раздаточной коробки и двигателя и, удерживая раздаточную коробку в этом положении, заверните ранее ослабленные гайки крепления опор раздаточной коробки;
вставьте и закрепите болты крепления фланцев раздаточной коробки и промежуточного вала; если болты проходят свободно в отверстия фланцев, то центровка проведена правильно, в противном случае операции по совмещению фланцев повторите.

От легковых автомобилей ВАЗ машины семейства «Нива» отличаются постоянным полным приводом – у них два ведущих моста. Всего в трансмиссии у вазовского внедорожника есть три дифференциала – по одному на каждый мост и еще межосевой дифференциал.

Раздаточная коробка «Нива» предназначена для распределения тяговых усилий между мостами, и работает по принципу 2-ступенчатой коробки передач.

Видео — Центровка раздатки Нива Шевроле 2123

Раздатка автомобиля ВАЗ 2123 принципиально имеет такое же устройство, что и узел 21213/21214, но у «Шеви Нивы»:

иной механизм управления (с одним рычагом);
установлена дополнительная опора (на простой «Ниве» РК крепится на двух опорах, на авто ВАЗ 2123 – на трех опорах).

2. Вибрация пола, которая возникает при езде на скорости, примерно, 100 километров в час. Возникает в районе передних сидений.

возникла сильная разбалансировка промежуточного вала. Такое бывает в результате неверной сборки агрегата или при сильном износе отдельных элементов. В этом случае, необходимо заменить промежуточный вал целиком.
произошло изменение формы или перелом болтов, крепящих эластичную муфту. Как и при первой неисправности, просто замените испорченные крепежные детали. При возможности, рекомендуется заменить промежуточный вал целиком в сборе.
подклинивание ШРУСа. Данный шарнир необходимо разобрать и проверить в нем количество смазки. Утраченную смазку восстанавливают, а в случае необходимости ШРУС полностью подлежит замене.
подклинивание шарниров на карданах переднего вала и заднего. В этом случае, проведите смазку узла, если это не помогло, то карданный шарнир или, соответствующий ему вал, подлежат полной замене.
наблюдается большая разбалансировка карданного вала. Замените неисправный вал в сборе.
сильное нарушение центровка специального межосевого дифференциала. Такая неисправность устраняется только заменой узла.

3. Шум агрегата при вхождении крутые повороты или во время свободного вращения колес.

подверглись повышенному износу специальные зубья сателлитов или же шестерни, расположенные в приводе ведущих мостов. Старые детали необходимо заменить.
сателлиты вращаются слишком туго. Разберите механизм и проверьте их на гладкость. Если на зубьях сателлитов обнаружены различные заусенцы, то уберите их с помощью шлифовки.
сферическая или внутренняя полость дифференциала подверглась сильному износу. В этом случае меняется корпус дифференциала или же весь узел в сборе.
в корпусе дифференциала начали заедать шестерни. Поменяйте детали, подвергшиеся износу, создайте осевой зазор, составляющий 0,10 миллиметров.
арушен осевой зазор между шестернями. Восстановите зазор путем подбора специальных опорных шайб, находящихся в приводной части моста. Обязательно проводите контроль за сопротивлением возникшему вращению, чтобы избежать излишнего трения между деталями.

4. Затрудненное включение передач или установка режимов работы дифференциала.

слишком тяжело перемещается скользящая муфта переключения, находящаяся на шлицах ступицы или же корпусе дифференциала. Деталями, на которых имеются мятые шлицы, замените, а остальные зачистите надфилем от заусенцев.
подверглась сильной деформации вилка или шток переключения передач. Деталь можно выпрямить или же просто заменить.
повреждениям подвергся рычаг привода. В этом случае, его необходимо поменять или просто выпрямить.
наблюдается небольшое заклинивание специальных рычагов механизма привода, расположенных на осях. Разберите механизм и проверьте его внутреннее состояние. При обнаруженной необходимости, проведите полную очистку или же замените неисправные или деформированные элементы.
масло, которое залито в агрегат, слишком густое. Залей масло, которое соответствует климатическим условиям эксплуатации автомобиля.

5. Самопроизвольное, без участия водителя, выключение или сброс передач, а также механизма блокировки дифференциала.

механическое повреждение или деформация зубьев. Отшлифуйте или поменяйте испорченные детали трансмиссии.
нарушена упругость пружин специальных фиксаторов положения рукоятки или же фиксаторы забиты грязью. Проведите очистку фиксирующих устройств или замените пружины.

6. Наблюдается утечка масла из раздаточной коробки.

износ уплотняющих сальников вращающихся частей. Поменяйте резиновые элементы, подвергшиеся износу, долейте масло до требуемого уровня.
подверглись ослаблению крепящие части поддона картера коробки. Выполните их затяжку, по возможности, замените прокладку.

3-я опора на Ниву made in Germany

Зарегистрирован: 10.12.2007 Сообщения: 6646 Вчера в гараже наткнулись на интересную конструкцию 3-й опоры с использованием шаровой для Нивы, она координально отличается от Шнивского варианта, ниже фото, чертёж и описание того кто сделал, может кому пригодится

. К днищу кузова крепится маленькая подушка, гасящая колебания раздаточной коробки — в первую очередь раскачку относительно штатной оси крепления на кузове. Немцы, умеющие экономить деньги, не стали конструировать что-то сложное. Почему же совершенно простую и понятную идею не смогли скопировать наши умельцы? Видимо потому, что второпях, на коленке, на глаз, к днищу крепили чудовищной жесткости подушку двигателя. К ней приваривали тягу, скрепляя ее с раздаточной коробкой. Такая конструкция не позволяет регулировать положение раздатки. Более того, из-за отсутствия подстроечных элементов, третья опора неконтролируемо смещает раздаточную коробку, т.е. только ухудшает работу трансмиссии. Из подручных запчастей я соорудил третью опору так, чтобы ее положение легко подстраивалось при регулировке положения раздаточной коробки. Быстро изготовил набор (рис. 1 и 2), состоящий из кронштейна, на котором крепится верхняя шаровая опора от классических «Жигулей», штатной резино-металлической подушки раздатки, доработанной выжиганием пазов до необходимой жесткости, и рамки с регулировочной планкой, связывающей раздаточную коробку и подушку. Я назвал этот свой набор флегматизатором и установил на «Ниву» (рис. 3 и 4). При этом смаковал удобство его подстройки под текущее положение раздаточной коробки, с гарантией сохранения положения последней. Наличие в конструкции флег-матизатора шаровой опоры и системы регулировки позволили абсолютно точно установить третью опору раздатки. Уже позже, получая удовольствие от езды на доработанной «Ниве», я вывел для себя самого такую теорию. В движении раздаточная коробка стандартного ВАЗ-21213, испытывая нагружение со стороны карданных валов, наклоняется в сторону коробки передач и деформирует эластичную муфту промежуточного ШРУС-вала. Поэтому «центровка» раздатки на стандартном ВАЗ-21213 эффективна лишь для движения накатом или с ничтожным сопротивлением, т.е. со скоростью до 60 км/час и без ускорений. Установленный мной флег-матизатор подавлял колебательные движения и препятствовал наклону раздаточной коробки, удерживая ее близко к оптимальному положению. Я сразу отметил значительное уменьшение вибраций, особенно при разгоне и при высоких оборотах валов трансмиссии. Машина оживилась. Исчезла привычная туповатость двигателя, которая возникала при резонансных колебаниях агрегатов (собственно, на них тратится часть мощности двигателя, которой так не хватает машине). И — опять двойной приз! Снова снизился расход бензина — тот же 1 литр экономии на 100 км! В течение последующих 60 000 км пробега никаких серьезных проблем не возникало, разве что раз в два года приходилось менять глушитель и тормозные цилиндры, изъеденные питерской солью.

Раздатка Нива — Устройство

Каждый порядочный внедорожник должен иметь в конструкции раздаточную коробку. ВАЗ 2121 Нива, как порядочный внедорожник, тоже имеет РК на борту, но не все владельцы правильно ее используют, а об устройстве мы и не говорим. Чтобы хоть немножко развеять ореол таинственности на раздаткой, мы постарались описать ее устройство и особенности эксплуатации.

Раздатка Нива — устройство и схема

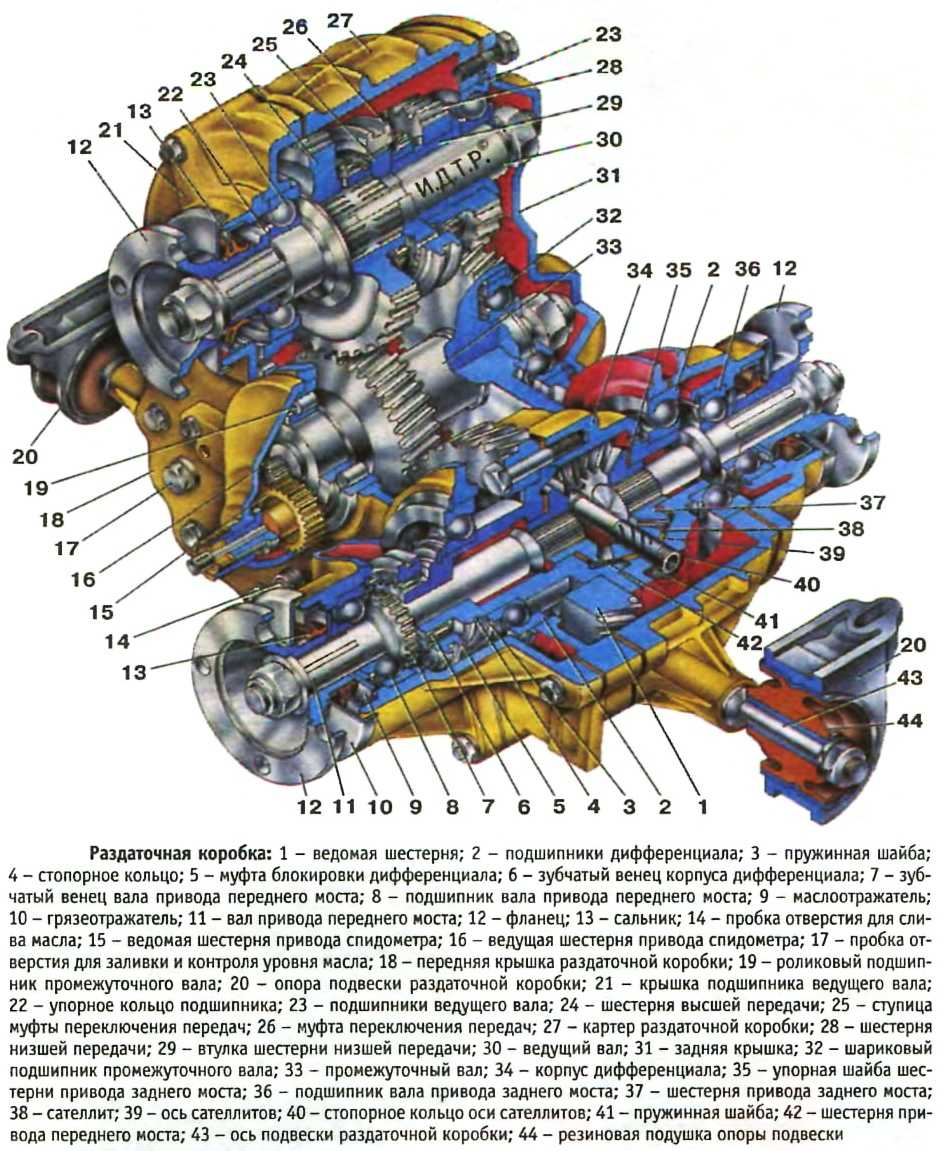

Все то, что вы видите на чертеже, называют раздаточной коробкой с демультипликатором. Понять как она работает, проще, если рассмотреть ее предназначение и особенности работы.

Несмотря на это, мы представили доступную в открытых источниках схему, которая полностью описывает устройство раздаточной коробки.

Для чего нужна раздатка

К чему такие сложности? Строить вторую коробку передач, чтобы повысить крутящий момент на выходе? Именно так. Все станет понятнее, когда мы рассмотрим предназначение раздатки ВАЗ 2121. Вроде бы все просто — раздатка нужна для того, чтобы правильно распределить крутящий момент между ведущими осями автомобиля. Но не только для этого

Еще одной важной функцией раздаточной коробки является увеличение крутящего момента на выходе. По-научному это называется демультипликатор

То есть можно выделить такие важные функции раздатки:

распределение крутящего момента между осями автомобиля;
блокировка межосевого дифференциала;
возможность отключения одного из ведущих мостов;
возможность монтировать коробку отбора мощности для обеспеченияработы дополнительного оборудования;
повышение крутящего момента на ведущих колесах включением пониженной передачи.

Порядок работы раздатки ВАЗ 2121

Когда автомобиль движется по ровной сухой дороге, сцепление колес с дорожным покрытием удовлетворительное и нет необходимости пользоваться дополнительными функциями РК. Вращение ведущего вала передается равномерно на переднюю и на заднюю оси. Таким образом, величина крутящего момента, передаваемого на каждый из мостов напрямую зависит от нагрузки на каждый из них.

Когда дорожные условия ухудшаются, при преодолении крутых и затяжных подъемов, при движении по сыпучим грунтам, на мокром грунте, и для получения равномерной и устойчивой низкой скорости движения при движении по твердому покрытию, необходимо включить пониженную передачу

Стоит обратить внимание на то, что завод запрещает переход на пониженную передачу до тех пор, пока автомобиль не остановился полностью. Только после этого можно переключиться на низшую передачу и продолжить движение

Раздаточная коробка обеспечивает также полную блокировку межосевого дифференциала. Это подразумевает равномерное распределение крутящего момента между осями, независимо от того, какую нагрузку при этом получают колеса. Таким образом, проходимость автомобиля повысится, поскольку каждое из четырех колес будут вращаться абсолютно равномерно. Блокировка дифференциала возможна на ходу и при любой скорости движения автомобиля. Естественно, что при включении пониженной или повышенной передачи нужно выключать сцепление.

Основные неполадки в работе раздаточной коробки

Чаще всего владельцы стареньких ВАЗ 2121 жалуются на вибрации и на шум в раздатке, который никак не вяжется с образом комфортабельного внедорожника. Шумы и вибрации возникают в процессе эксплуатации вследствие износа деталей. Иногда раздатка может быть ни при чем. Часто вибрации карданных валов могут принимать за вибрации раздатки. Если не придавать значения появившейся вибрации на кардане, то это может привести к выходу из строя подшипников раздатки, преждевременному износу сальников и уплотнителей. Это в свою очередь влечет за собой утечку масла.

Шум шуму рознь. Если вы ощущаете вибрации и шум в районе передних сидений при трогании автомобиля с места, то скорее всего, в этом виновата эластичная муфта, точнее ее крепление. Болты могут попросту ослабиться под нагрузкой, а может и сама муфта износиться, тогда будет возникать характерный шум. Если шум возникает при поворотах или пробуксовках, вероятнее всего, это шумит межосевой дифференциал.

Есть еще несколько способов выявить источник шума и вибраций в раздатке Нивы, но все они сводятся к тому, что вычисляют момент, когда вибрация появляется, и пытаются словить шум исключительно наощупь. Тут талант нужен.

Но если раздатку правильно эксплуатировать и не подвергать повышенным нагрузкам, вовремя менять смазку и следить за состоянием карданов и сальников, то она прослужит долго.
