Регулируемые гидроопоры (гидрокомпенсаторы)

Монтаж регулировочных болтов на Шевроле Нива

Новые гидрокомпенсаторы как уже стало понятно стоят дорого, а гарантий того, что они не застучат снова, минимальны. Именно по этим соображениям и из-за ценового спора можно установить регулировочные болты.

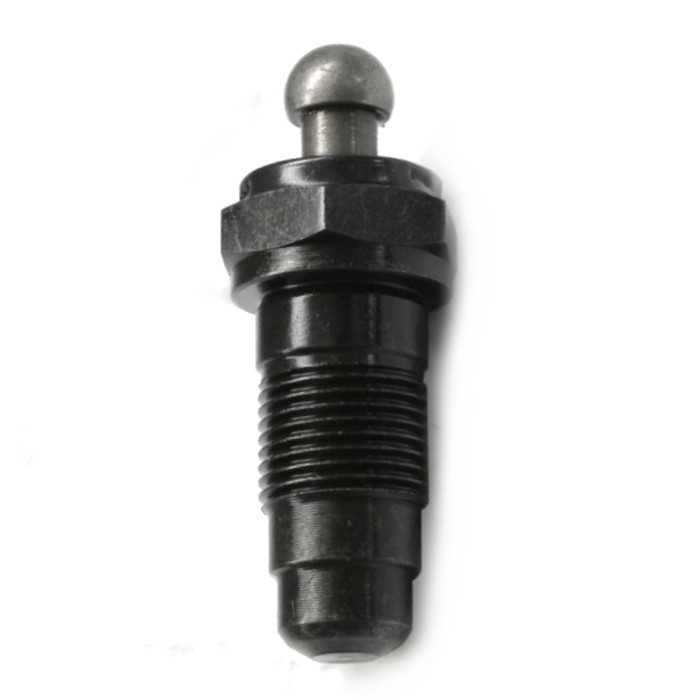

Так выглядят регулировочные болты.

Работа проделывается такая же, но придётся отдельно регулировать клапана, и немного иначе выполнять сборку двигателя.

Особенности сборки

1. Необходимо наиболее тщательно очистить все колодцы болтов.
2. Монтируем пластины и закручиваем новые втулки.
3. Далее, закручиваем болты и монтируем новые пружины с рокерами.
4. Устанавливаем распределительный вал на своё место и натягиваем цепь. Масляную рампу пока устанавливать не надо.

Сейчас необходимо отрегулировать клапана, и делается это точно также как на любом другом автомобиле ВАЗовского семейства.

• Регулировку клапанов выполняют при помощи широкого щупа либо индикатора.

Так выглядит щуп для регулировки клапанов.

Такая работа неудобна единственным фактом, что регулировка требуется каждые 10-15 тысяч километров пробега.

Зазор клапанов

Зазор на клапанах в 0,15 мм , которые выставляются щупом необходимо проводить только на холодном двигателе. Если это значение будет меньше, то они могут просто-напросто прогореть, а если больше, то начнут стучать.

На автомобилях очень часто возникает проблема с тем что начинают стучать клапана, либо двигатель работает с перебоями, это может быть из-за того, что гидрокомпенсатор работает неправильно поэтому для нормальной работы необходима замена гидрокомпенсаторов, Нива Шевроле не исключение.

Установка нового распредвала

Процесс замены замет не более 15 минут, новичкам может потребоваться больше времени. Перед установкой, при помощи шприца со свежим маслом, пройдитесь по основным элементам механизма, будет также полезно промазать слоем герметика части, которые будут контактировать с головкой.

На новый распредвал надевается сальник и устанавливается на место в то положение, в котором был извлечен старый. После того, как распредвал был уложен на своё место, необходимо, как и при разборке, равномерно затягивать гайки, крест-накрест. Следующим важнейшим этапом сборки будет регулировка зазоров клапанов:

• Для впускных клапанов от 0.2 мм,
• Для выпускных от 0.3 мм.

После установки и регулировки пойдет на пользу замена прокладок на крышке. Замена сальника выполняется в зависимости от его износа. Отрегулируйте положение по установленным ранее отметкам. После завершения замены, не спешите заводить двигатель, ещё раз прокрутите в голове все свои действия, проверьте крепления основных элементов, натяжение цепи, правильно ли выставлено зажигание. Иногда случается так, что новичкам приходится повторно разбирать трамблёр и регулировать зажигание.

Замена гидроопор (гидрокомпенсаторов) ВАЗ Нива (LADA 4×4, Chevrolet niva) 1.7л (двигатели ВАЗ-21214, ВАЗ-2123)

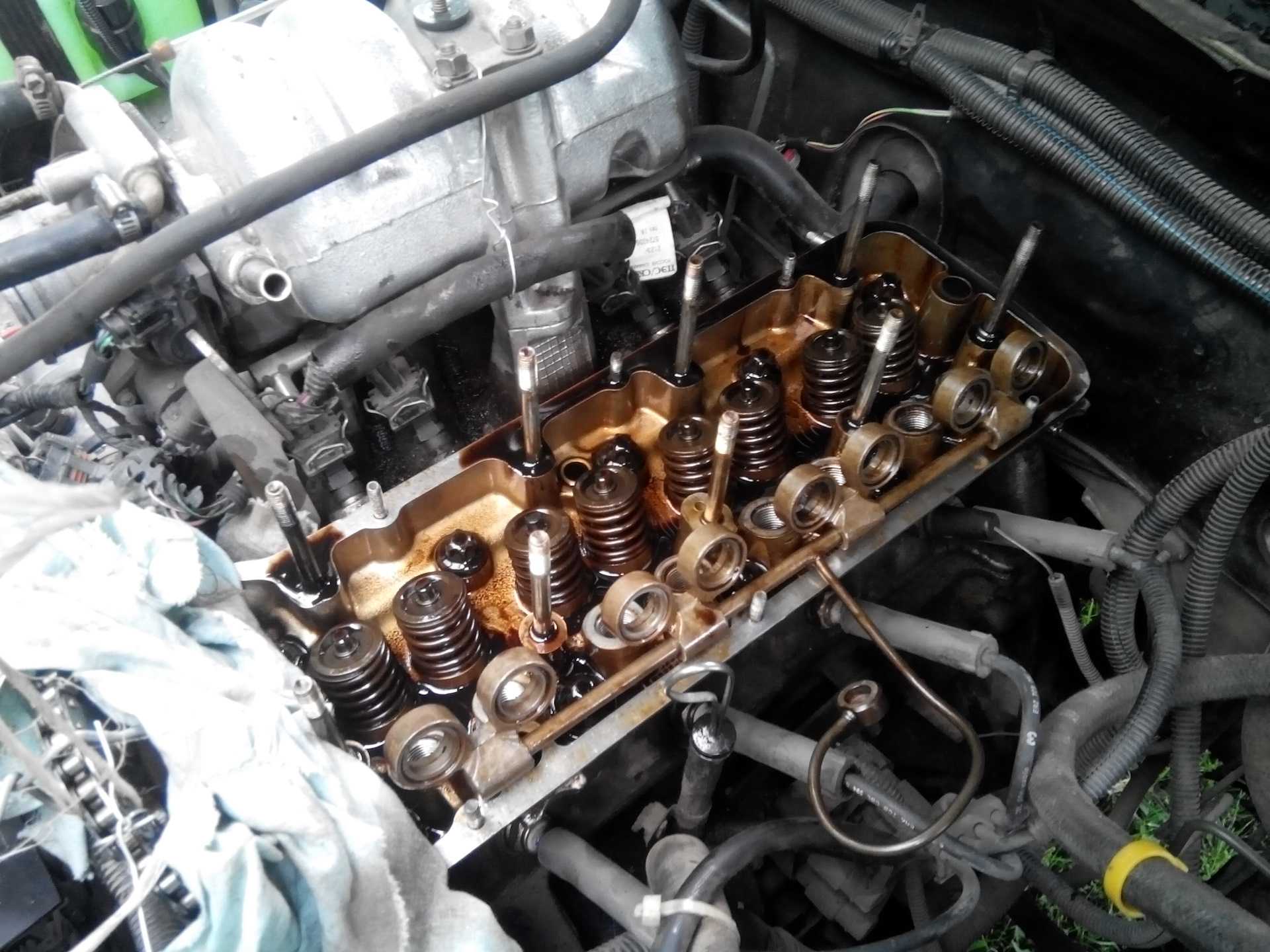

1. Снимите крышку головки блока цилиндров.

2. Проверьте гидроопоры, для чего нажмите поочередно на рычаги привода клапанов, стараясь утопить плунжеры опор. Усилие утапливания плунжера исправной гидроопоры достаточно велико, а у неисправной, напротив, плунжер утапливается легко.

3. Проворачивая коленчатый вал, совместите метку на звездочке распределительного вала с меткой (приливом) на корпусе подшипников распределительного вала.

4. Утопите металлическим стержнем (например, отверткой) плунжер натяжителя цепи.

5. Выверните болт крепления звездочки распределительного вала и…

6. …удерживая плунжер натяжителя, снимите звездочку с распределительного вала, не разъединяя ее с цепью. Проследите, чтобы цепь не вышла из зацепления со звездочкой вала привода масляного насоса.

7. Закрепите звездочку вместе с цепью на двигателе.

8. Отверните гайку шпильки крепления корпуса подшипников распределительного вала, одновременно крепящую штуцер трубопровода подвода масла к гидроопорам, и…

9. …снимите штуцер со шпильки.

10. Отведите трубопровод в сторону, аккуратно поворачивая его в резиновых уплотнительных кольцах стоек рампы.

11. Отверните остальные гайки крепления корпуса подшипников распределительного вала, снимите расположенные под ними плоские шайбы и…

12. …снимите корпус подшипников вместе с распределительным валом со шпилек головки блока цилиндров. Чтобы облегчить обратную установку корпуса подшипников с распределительным валом, после их снятия старайтесь не проворачивать вал в корпусе.

13. Снимите рычаг привода клапана.

14. Отверните гидроопору и…

15. …извлеките ее из отверстий головки блока цилиндров и стойки рампы.

16. Перед установкой новой гидроопоры откачайте из отверстия в головке блока цилиндров скопившееся там масло.

Если не удалить масло из отверстия головки блока, гидроопору не удастся завернуть до конца и привод клапана не будет нормально работать.

17. Установите рычаг привода клапана и распределительный вал в порядке, обратном снятию. Гайки крепления корпуса подшипников распределительного вала затягивайте в следующей последовательности.

18. Утопите плунжер замененной гидроопоры, как это делали при проверке, до появления зазора между рычагом клапана и кулачком распределительного вала.

19. Установите все ранее снятые детали в порядке, обратном снятию.

ВАЖНО: Затягивать гидроопоры (гидрокомпенсаторы) необходимо со строго определенным моментом, не допуская ни перетяжки, ни недотяжки. Перетянутые гидроопоры будут клинить, недотянутые – откручиваться самопроизвольно

В обоих случаях двигатель долго не проработает. Необходимый момент – 22 Н*м.

Необходимые инструменты: ключи на 10, 13 и 24; отвертка; спринцовка или шприц; динамометрический ключ.

http://niva-fr.ru/gidrokompensatory-chast-1/http://www.niva-lada4x4.ru/article_info.php?articles_id=4http://chevniva.ru/gidrokompensatory-na-nive-shevrole-kak-proverit-i-zamenit/http://litezona.ru/vaz-21214-moment-zatjazhki-gidrokompensatorov/http://avtofixit.com/%D0%B7%D0%B0%D0%BC%D0%B5%D0%BD%D0%B0-%D0%B3%D0%B8%D0%B4%D1%80%D0%BE%D0%BE%D0%BF%D0%BE%D1%80-%D0%B3%D0%B8%D0%B4%D1%80%D0%BE%D0%BA%D0%BE%D0%BC%D0%BF%D0%B5%D0%BD%D1%81%D0%B0%D1%82%D0%BE%D1%80%D0%BE/

Как узнать неисправный элемент

Разобравшись с причинами возможной неисправности в работе двигателя, нужно рассмотреть способ определения неисправной детали. В специализированных мастерских определение стучащего гидрокомпенсатора производится с помощью акустической диагностики.

Помимо этого, стучащий гидрокомпенсатор можно определить на разобранном движке. Для этого нужно снять крышку клапанов и каждый из элементов продавить. Элементы, которые с легкостью утопятся, как раз и будут неисправными, так как в них преобладает наименьше давление. Самое главное при диагностике неисправности — это отсутствие воздействия кулачка распредвала на агрегаты. Другими методами определить неисправный элемент невозможно.

Что нужно для замены

Самые неприятные истории происходили с гидриками до июля 2008 года. Потом завод начал устанавливать импортные компенсаторы, но и изменил под них конструкцию головки.

Выход один — замена гидрокомпенсаторов на старые-добрые классические регулировочные болты, такие же, как на классических ВАЗах. Вот и для замены нам потребуется такой классический набор:

• стопорные пластины, 4 штуки, артикул 2101-1007078 ;
• восемь регулировочных болтов с артикулом 2101-1007075 ;
• в комплекте с болтами должны идти гайки и втулки ( 2101-1007076 и 2101-1007077 );
• нагрузочные пружины, 8 штук, артикул 2101-1007117 .

Комплект регулировочных болтов с пружинами и стопорными пластинами.

Кроме этого, придётся купить 213-й распредвал старого образца, артикул 21213-1006008 . Этот вал имеет другую форму рабочих кулачков, которая рассчитана на работу с опорами. К тому же с ним мотор станет чуть отзывчивее. А для регулировки теплового зазора понадобится щуп 0,15 мм . Из инструментов пригодится дежурный набор и ничего больше.

Моменты затяжки резьбовых соединений ваз 21214

* При практическом применении допускается округление значений моментов затяжки до десятых значений Н·м (кгс·м) в пределах допуска ** При несовпадении выреза гайки с отверстием для шплинта произведите дозатяжку гайки (на угол меньше 60°) для обеспечения шплинтовки

Затяжка болтов крепления головки Nm? ВАЗ 2121(4×4), 1.7

Подойдет ли на мотор 1.7л ГБЦ от мотора 1.5л(2103), ВАЗ Нива? – 1 ответ

ВАЗ (Lada) 2121 (4х4). Затяжка болтов крепления головки

• 1-й прием – затягиваем болты 1–10 моментом 20 Н.м (2,0 кгс.м);
• 2-й прием – болты 1–10 затягиваем моментом 69,4–85,7 Н.м (7,1–8,7 кгс.м);
• Затем доворачиваем болты 1–10 на 90° (3-й прием) и еще на 90° (4-й прием).
• Болт 11 – моментом 31,4–39,1 Н.м (3,2–4,60 кгс.м).

Подпишись

на наш канал вЯ ндекс.Дзене Еще больше полезных советов в удобном формате

Тема статьи – болты гбц нива и нива шевроле нового образца. В первой части статьи, я рассказал о калёных болтах. Во второй речь пойдет о деформируемых. Обычно согласно русской поговорке, «от добра, добра не ищут». Если запчасть работает, то и пусть работает, лучше не надо. Но это тот случай, когда автоТАЗ не дает повода расслабиться. И причина вовсе не в болтах, а в качестве работы завода. Почему в них возникла необходимость и почему не помогают каленые болты.

Гидрокомпенсаторы на Ниве шевроле: как проверить и заменить

Многие владельцы отечественных кроссоверов, не желая платить неоправданную, по их мнению, цену СТО,задаются вопросом, как самостоятельно проверить гидрокомпенсаторы на Ниве Шевроле. При желании это можно сделать своими руками. А как именно, мы постараемся доходчиво и просто объяснить в статье.

Описание устройства гидрокомпенсатора и его принцип действия

Гидрокомпенсаторы призваны автоматически регулировать тепловой зазор между клапанами и распредвалом двигателя. Приставку гидро- обеспечивает масло, которое поступает в компенсаторы под давлением, а сложный и невероятно точный комплект пружин обеспечивает необходимый зазор.

Гидрокомпенсаторы, которые в последние годы устанавливают на Chevrolet Niva , дают им ощутимое преимущество:

• отпала необходимость периодически регулировать клапана;
• теперь ГРМ работает более четко и правильно;
• значительно уменьшился шум при работе двигателя, он начинает меньше стучать;
• значительно увеличился ресурс работы деталей ГРМ.

Основные детали узла:

1. Плунжерная пара.
2. Корпус.
3. Плунжерная втулка.
4. Плунжерная пружина.
5. Клапан-шарик плунжера.

Принцип работы узла относительно прост и состоит из трех основных функций:

1. Между кулачком распредвала и компенсатором остается небольшой зазор, который заполняется маслом. Плунжерная пружина толкает плунжер из втулки, масло заполняет зазор под давлением, доходит до нужного уровня, а шариковый клапан при этом перекрывает подачу масла. После этих действий зазор исчезает.
2. Поворачиваясь, кулачок перемещает компенсатор вниз. За счет набранного масла плунжерная пара приобретает жесткость и давит на клапан, открывая его.
3. Во время опускания вниз плунжер теряет немного масла, и его давление падает. При дальнейшем движении кулачка цикл повторяется.

Замена гидрокомпенсаторов на болты, основные вопросы

• Зачем? Фото заклинившего гидрика я привел выше, но для меня основной целью перехода с гидриков на болты является дальнейшая работа с двигателем. Повышать мощность двигателя работая с гидриками фактически невозможно. Можно сделать детский тюнинг, поставить средненький распредвал и все — тупик. Я угробил кучу времени на доработанные гбц и эксперименты с гидриками и смог с снять двигателей не более 40-50% того, что можно снять с двигателя на болтах.
• Отключать или нет датчик детонации? По интернету ходит устойчивое мнение, в основном поддерживаемое диагностами от сохи, о том, что с переходом на болты нужно программно отключить ДД. Свое мнение на эту тему я уже высказывал много раз. Это просто отсутствие практики и мастерства. Отрегулировать зазоры можно так, что ошибки по ДД не будет, а вот его отключение — это верх глупости. Датчик детонации – это язык в нашем собственном организме, который дает команду мозгам, можно это есть или нет. Если вы залили плохой бензин, он по уровню детонации в цилиндрах, сообщает об этом мозгам и те откатывают зажигание. Залили хороший, снова пошло опережение зажигания и появилась тяга. Как работают данные двигатели с отключенными ДД, я видел, уж лучше просто вернуться на карбюратор.
• Произведена замена гидрокомпенсаторов на болты. Какой поставить распредвал после удаления гидриков? Можно ли оставить старый? Распределительным валам будет посвящена отдельная статья, сейчас только вкратце. Распредвал 21214 оставлять нельзя. У кулачков под болты и под гидрики, совершенно разный профиль, и они НЕ ВЗАИМОЗАМЕНЯЕМЫ. Есть несколько вариантов. Простой и проверенный вариант – распредвал 21213. Самый бюджетный вариант. Двигатель на данном валу будет иметь характеристики лучшие чем на валу для гидриков 21214. Его регулировка осуществляется в два приема. Вал имеет стабильный холостой ход. И прощает промахи при установке меток. Но и ждать от него чуда тоже не приходится. Обычно после удаления гидриков, я предпочитаю поставить вал Эстонец. Но требования по его установке уже более жесткие.

Часть 3. Замена гидрокомпенсаторов на болты. Набор «смерть гидрикам»

Источник

Стоит ли менять гидрокомпенсаторы на болты на Ниве Шевроле

Что практичнее, болт или гидрокомпенсатор – этот вопрос волнует многих владельцев Шевроле-Нива. Для начала нужно выяснить – почему некоторые водители решаются на подобную замену? Ответ прост – внедрение компенсаторов вселяло надежду раз и навсегда решить вопрос с тепловыми зазорами. На деле плохое качество гидрокомпенсаторов только ухудшило ситуацию – денег потрачено больше, а проблема не решена.

По этой причине некоторые владельцы Нива-Шевроле «возвращаются к истокам» т. е. переходят обратно на болты. Можно много спорить об эффективности подобного перехода, но часто на форумах владельцев таких машин можно прочитать вот такие отзывы:

«…Поменял обратно «гидрики» на болты, итог: расход упал, холостой ход стабильный, тяга пошла с низов, сцепление стало заметно легче. Принятым решением доволен, замена себя оправдала».

Подобные высказывания встречаются все чаще и чаще. Многие не решаются на подобные действия — менять что-то в моторе владельцам боязно, поэтому каждый принимает такое решение для себя сам.

Замена гидрокомпенсаторов на Шевроле Нива своими руками: видео

ПОИСК НЕИСПРАВНЫХ ГИДРОКОМПЕНСАТОРОВ. НИВА ШЕВРОЛЕ

На этом работы по замене гидрокомпенсаторов можно считать выполненной. Состав отлично очищает внутренности компенсатора от грязи и прочих маслянистых отложений. Принцип работы гидрокомпенсаторов, а также их диагностика описаны в статье Почему стучат гидрокомпенсаторы на горячую и на холодную.

В случае, если промывка не помогла — необходима замена гидрокомпенсаторов Шевроле Нива. Случается, так, что гидрокомпенсаторы начинают стучать сразу после запуска в холодную погоду, и буквально сразу по истечении 30—60 секунд это проходит.

В таком случае, гидрокомпенсатор завоздушится и снова начнет стучать в ходе работы. Вы заметите, как через клапан начнет выходить грязное масло. Изношенное посадочное место под гидрокомпенсатор.

Ездить с клапанным стуком не рекомендуется: Гидрокомпенсаторы или регулировочные болты Гидравлические компенсаторы, устанавливаемые с завода, не всегда качественные, и могут начать стучать уже при небольшом пробеге. В некоторых случаях причиной стука является раскрученный ГК, то есть, его при установке не закрутили с должным усилием затяжка ,2 кгс.

Что необходимо знать о прокачке ГК?

Гидравлические компенсаторы в основном продаются поштучно, но стоят они недешево — цена одного ГК АвтоВАЗ находится в пределах приблизительно рублей, в тоже время регулировочный болт стоит всего лишь рублей. Если водитель соглашается на регулировку клапанов через каждые 10 тыс.

Обратный клапан шарикового типа. В качестве корпуса для гидротолкателя могут быть использованы цилиндрические толкатели, детали в ГБЦ, рычаги в приводе. В основе компенсатора клапанов лежит механизм плунжерной пары.

Между втулкой и плунжером имеется небольшой зазор в мкм. За счет этого механизм получается герметичным, а детали узла могут перемещаться вполне свободно.

Прокачка Гидрокомпенсатора своими руками,не повредив гидрик и резинки

В нижней части плунжера есть отверстие, перекрывающееся шариковым клапаном. Работа гидравлического компенсатора возможна за счет пружины, расположенной между плунжером и втулкой. Так устроены практически все элементы.

Не исключением являются и ВАЗовские гидрокомпенсаторы «Приора » тоже ими оснащается. Принцип действия Когда кулачки распредвала будут расположены своей тыльной стороной к толкателю, то между клапаном и валом формируется зазор. Через специальный канал в корпус компенсатора попадает масло.

Установка

Несколько раз мне присылали ссылки с форумов на тему того, что поставили немецкие гидрокомпенсаторы, а стало немногим лучше, чем было. Вопрос не в гидрокомпенсаторах INA, а в стаканчиках. Если вы посмотрите на то, как стоят в гбц гидрокомпенсаторы, то увидите, что вектор приложения силы кулачком распредвала идет вертикально, а гидрики и стаканы стоят под углом к вертикали. Стаканчики по традиции сделаны из говна плохого «полусырого» материала, поэтому через некоторое время (50-70 тыс.км.) начинает появляться элипсная выработка, по которой и начинает пропадать давление масла, положенное гидрику. Поэтому, если хотите обновить систему и поставить немецкие гидрокомпенсаторы, установите новые стаканы.

Серия статей посвященная гидрокомпенсаторам и болтам:

Часть 1. Гидрокомпенсаторы, обзорная статья

Как и обещал описываю свой метод установки и прокачки «гидриков» с картинками.

Устройство гидрокомпенсатора ВАЗ21214 представлено на картинке (нарисовано схематично).

Первым делом удалите крышки, фиксирующие плунжер (они жестяные, поддеваются отверткой), функционал этой крышки чисто транспортный.

Разбираем гидрокомпенсатор (частичная разборка ), согласно первому рисунку. Кстати если вы не мыли гидрики с частичной разборкой, рекомендую произвести полную разборку, т.е. разобрать обратный клапан, тарелка клапана поддевается ножом, будьте осторожны не потеряйте маленькую пружинку (на схеме не указана, расположена между тарелкой и шариком, она подпружинивает шарик). Промываем все части тщательно в бензине. Высушиваем и собираем. Ложим в чистую тару (рекомендую пометить расположение гидрокомпенсаторов). Соответственно промываем и высушиваем (продуваем) колодцы гидроопор и рампу подвода масла (она разбирается).

Проверяем работоспособность гидрокомпенсаторов. Гидрики сухие и собраны. Зажимаем гидрик в ладонь и давим большим пальцем на плунжер, Гидрик должен сжаться и вернуться в исходное положение без заеданий.

Перед установкой гидрокомпенсаторыа) промытыб) сухиев) крышки плунжеров удаленыг) проверены.Приступаем к установке.

Для работы понадобитсяа) динамометрический ключб) головка на 24в) шилог) пинцет или отвертка-шлицд) медицинский шприц 5 мл или болеее) чистое моторное маслоПорядок работы:

1) Проверка гидроопоры. Сдавливаем собранную и сухую гидроопору усилием борльшого пальца, должна сдавливаться и возвращаться без заеданий.2) устанавливаем рампу подвода масла, вкручиваем от руки сухие гидроопоры3) затягиваем все гидроопоры (пока они сухие) моментом 22 н на м. Проверяем что при нажатии на гидроопору она прожимается до конца, возвращается в исходное положение и не клинит

Если подклинивает то возможны вариантыа) снизить момент до 18 н на мб) поменять гидроопору местами с соседнейв) заменить на новую.Обратите внимание что все гидроопоры должны быть затянуты ОДИНАКОВЫМ моментом.4) Наполняем маслом каждую гидроопору по порядкуа) вытаскиваем плунжер, ложим его в сторону в чистое место (например пустая небольшая коробочка).б) пинцетом (или шлицевой отверткой) достаем поршенек с шариковым клапаном, если вместе с поршнем достается и пружина, пружину отцепить и опустить обратно в корпус гидроопоры. Поршень ложим в тоже место что и плунжерв) Набираем в шприц (я использую на 5 мл) моторное масло, заливаем масло шприцем в корпус гидроопоры до краев.г) смазываем поршень маслом, наполняем его масломд) вставляем поршень в корпус, продавливая шилом шарик клапана

Продавливаем шилом до конца пока поршень не погрузится и вы не почувствуете, что пружина сжалась (можно в этом положении подержать еще 2-3 сек).е) долить масло в корпусе до уровня (до краев)ж) наполняем плунжер маслом и вставляем его в корпусз) проверяем гидроопору, она не должна сжиматьсяПосле того как вы собрали все гидроопоры описаным способом приведите двигатель в рабочее состояние, установив РВ, звезду, цепь, натяжитель и т.д., подсоединив недостающие патрубки и провода. Смело заводите и будете приятно удивлены звуку работы своего мотора

P. S.: Чтобы больше не возникало вопросов. ОСАЖИВАТЬ ГИДРИКИ ПОСЛЕ СБОРКИ НЕ НАДО!

Дополнение от ноября 2021

вот это оригинал Очень часто задается вопрос: вы говорите об очень большом проценте контрафактных деталей, приведите яркий пример. Самое яркое – это гидрокомпенсатор 21214. Гидрики, которые вам продают кучкой в жидком пакетике или фирменных ТАЗовских коробочках, оригиналом вряд ли являются. На фото набор оригинальных гидриков INA. Первый эшелон упаковки – картонная коробочка, далее запайка целофаном, третий уровень – пластиковый ложемент, в котором гидрики лежат каждый в своей постельке, чтобы не царапаться во время транспортировки. И самое главное, на каждый гидрокомпенсатор одет «пластиковый шарфик», чтобы в масляный канал не попала какая-нибудь бяка. И не надо вестись на разговоры об оптовых поставках, технологической упаковке и прочей мути. Также для адептов культа гидриков и их многочисленным просьбам, в прайсе появились «втулки гидрокомпенсаторов», в простонародье – стаканчики, в заводском исполнении.

стаканчики гидриков

Как определить неисправный гидрокомпенсатор

Чтобы определить стучащий компенсатор, необходимо отверткой, которая используется как рычаг, надавить на те «гидрики», которые стоят в ВМТ (верхней мертвой точке). Если под давлением отвертки гидрокомпенсатор проваливается, значит, он не отрегулирован. Если хотите в этом убедиться, быстро понажимайте отверткой, услышите характерный звук.

Типичные неисправности

Проблемы с гидрокомпенсаторами возникают по двум причинам. Определить их нетрудно — это либо механическая поломка самого узла, его разрушение, либо поломка системы подачи масла в компенсатор.

В первом случае, распространенной причиной служит износ плунжерной пары. Это неизбежный процесс, который зависит только от времени эксплуатации узла и качества металла, из которого он сделан. Нельзя исключать и заводской брак, это встречается крайне редко, но все-же бывает. Относится к замене этой детали стоит как к замене обычного расходника.

Во втором случае значение имеет уровень масла в моторе, он может быть занижен или завышен. Может быть загрязнен масляный фильтр и грязь попала в каналы. Несвоевременная замена масла — еще одна причина нестабильной работы узла.

Не стоит забывать о правильном подборе масла — используйте масла одного типа и желательно одного производителя. Последствия невыполнений этих правил могут быть плачевными, сэкономив на масле, можно «влететь» на ремонт двигателя.

Гидрокомпенсатор 21214, немножко теории

Примем за аксиому следующее – все механические части изнашиваются. Попробуем разобраться почему ДАННЫЕ гидрокомпенсаторы на двигателях БМВ ходят до 150-200 тыс., а на данном двигателе реальный пробег около 70 тысяч. Далее двигатель уже напоминает автомат, стреляющий холостыми патронами. Я уже говорил в первой главе, что гидрокомпенсатор представляет из себя гидроцилиндр, и подчиняются они законам гидравлики. Итак, извечный русский вопрос: кто виноват в таком малом сроке нормальной работы?

• Угол установки. На подавляющем большинстве виденных мною двигателей, гидрокомпенсаторы установлены строго вертикально по отношению к вектору силы, то есть кулачку распредвала. В данном двигателе гидрики стоят под достаточно большим углом. Результат: повышенный секторальный износ шляпки гидрика и внутреннего цилиндра.
• Давление масла. В каждой второй статье посвященной двигателю 21214, я говорю о том, что изначальный оригинал имел объем 1,2 литра. Завод путем нескольких расточек увеличил его до 1,7 литра, но все остальное, включая помпу охлаждения и масляный насос оставил старым. Ну и чтобы было уж совсем не скучно, сверху еще добавили гидронатяжитель цепи.
• Степени свободы. Сравним гидрики старого и нового образца, хотя бы визуально. Гидрики старого образца вкручивались в гбц. В процессе участвовала только рабочая камера гидрокомпенсатора. В новом образце, в гбц вкручивается стаканчик, в который кидается гидрик. То есть производителю надо обработать уже ДВЕ гидравлические пары. Стаканчик-гидрокомпенсатор и непосредственно рабочая камера гидрика. Сделать это качественно, оказалось уже не по силам.

Установка

Несколько раз мне присылали ссылки с форумов на тему того, что поставили немецкие гидрокомпенсаторы, а стало немногим лучше, чем было. Вопрос не в гидрокомпенсаторах INA, а в стаканчиках. Если вы посмотрите на то, как стоят в гбц гидрокомпенсаторы, то увидите, что вектор приложения силы кулачком распредвала идет вертикально, а гидрики и стаканы стоят под углом к вертикали. Стаканчики по традиции сделаны из говна плохого «полусырого» материала, поэтому через некоторое время (50-70 тыс.км.) начинает появляться элипсная выработка, по которой и начинает пропадать давление масла, положенное гидрику. Поэтому, если хотите обновить систему и поставить немецкие гидрокомпенсаторы, установите новые стаканы.

Серия статей посвященная гидрокомпенсаторам и болтам:

Часть 1. Гидрокомпенсаторы, обзорная статья

Стук гидрокомпенсаторов НИВА 21214

Инструкция по ремонту составлена из советов Васика-Нивасика, Шершуни и моих собственных наблюдений.

Описание последовательности ремонта.

1. Отсоединить все шланги и патрубки, что мешают снять клапанную крышку а так же тросик газа. 2. Отвернуть клапанную крышку. 3. Посмотреть на то, что осталось от прокладки клапанной крышки, при необходимости отделить то, что осталось и выкинуть. Не забыть купить новую. (в случае необходимости) 4. Крышку сняли? Ужаснулись? Нет? Ну ладно. Привязываем звездочку распредвала к цепи. Я использовал хомуты для проводов, как посоветовал Васик-Нивасик. Привязываем накрепко. 5. Берем веревку, провод итд итп, продеваем в отверстия на звездочке. 6. Отгибаем шайбу болта звездочки и отворачиваем болт. (Шайбу лучше заранее купить новую) 7

Снимая звездочку недопускаем ослабления натяга цепи, сняв звездочку, так же в натянутом виде привязываем тем проводом, что уже на звездочке например к капоту, или еще куда, важно, что бы цепь была натянута. 8. Отворачиваем постель распредвала, снимаем ее и убираем в клапанную крышку, что лежит рядом

Масляную магистраль поворачиваем вниз

Отворачиваем постель распредвала, снимаем ее и убираем в клапанную крышку, что лежит рядом. Масляную магистраль поворачиваем вниз.

Теперь самое интересное.

9. Внимательно осматриваем рокера сверху, запоминаем рокера, с самой сильной выработкой. 10. снимаем все рокера, укладывая в последовательности их исходного положения. 11. Осматриваем пятна контакта рокеров с клапанами, так же запоминаем самые изношенные. 12. Выворачиваем ВСЕ гидрокомпенсаторы, укладывая в той последовательности, как стояли. 13. Проверяем надежность завальцовки ГК. Те ГК, где завальцовка болтается каким-нибудь образом помечаем (я положил кверху ногами) 14. Проверяем соотношение ГК-рокер. Скорее всего у тех рокеров, что изношены сильнее стоят ГК с болтающейся завальцовкой. 15. Последний тест. Каждый ГК немного прижимаем тисками, предварительно подложив например деревяшки. Если ГК прожимается без усилия – он не исправен. Остальные – будут прожиматься с усилием. Отмечаем выход масла из отверстия на ГК.16. Все ГК с болтающейся завальцовкой, и прожавшиеся тисками без усилия 99% неисправны, либо в ближайшем будущем закончат свою жизнь. (косвенный признак – износ на рокерах и клапанах) 17. Покупаем необходимое количество гидрокомпенсаторов. (Я покупал по 500 р./шт)

Самый ответственный момент

18. Вворачиваем ГК в головку блока. Я затягивал с моментом 20 н/м. (Сильно завышать момент затяжки не стоит – есть вероятность убиения головки блока. 19. Укладываем на место рокера. (В случае сильного износа – заменяем) 20. Ставим на место постель распредвала, поворачиваем масляную магистраль как было. 21. Закрепляем пастель распредвала в соответствии с книжкой. (момент 20-25) 22. Ставим на место звездочку, следя за натягом цепи и приворачиваем болтом, загинаем шайбу. (Момент 25-30) 23. Срезаем хомуты с звездочки. 24. Кладем на место прокладку клапанной крышки и приворачиваем крышку на место.25. Возвращаем как были все шланги, патрубки и тросик газа.

Самый страшный момент.

26. Заводим двигатель. Первые несколько минут БУДУТ ИДТИ УДАРЫ РОКЕРОВ ПО КЛАПАНАМ И ГРОХОТ ЦЕПИ. Т.е. масло еще не поднялось и не прошло по системе. Лечится так: заводим двигатель на 3 минуты, глушим, ждем 5 мин, повторяем. (Советы Нивасика) Через некоторое время на ХХ звуки исчезнут. Даем поработать так минут 5, постепенно повышаем обороты. Как все звуки пропадут – первые километров 50 ЖЕСТКО не форсируем двигатель.

Замечания и дополнения.

27. Помимо неисправности самих ГК есть еще несколько причин их стука: зашлакованность масляной магистрали или ее разрушение. При осмотре ГРМ я снимал масляную магистраль и продувал все отверстия.

Виды гидрокомпенсаторов

В начале производства автомобилей Шевроле Нива устанавливались компенсаторы старого образца, а уже с осени 2008 года стали устанавливать модифицированный, новый вариант этой детали.

Гидрокомпенсаторы Нива Шевроле старого образца

До 2005 года концерн Дженерал Моторс поставлял свои компенсаторы, которые отличались безупречным качеством. А вот далее пошли отечественные «гидрики», и начались проблемы. Качество поставляемых деталей оставляло желать лучшего, металл, из которого делались детали, был сырой и не отличался долгими сроками работы.

Новое поколение

Конец 2008 года ознаменовался появлением у сборщиков Шевроле-Нива гидрокомпенсаторов нового поколения. Первое время, около двух лет, проблем не было, детали были хорошего качества, металл каленый, износостойкий. А дальше началась та же история, что и со старыми — стаканы стали «полусырыми» и долго служить своим хозяевам не могли.

В зависимости от конструкции ГРМ (газораспределительного механизма) различают несколько типов гидрокомпенсаторов:

• гидротолкатели;
• роликовые гидротолкатели;
• гидроопоры;
• гидроопоры, которые устанавливаются в коромысла или рычаги.
