Настройка пассивного сабвуфера или как правильно настроить ваш любимый саб

Нюансы настройки акустической системы автомобиля

Итак, приступаем к настройке. Процесс выполняется в несколько этапов:

Включение фильтра нижних частот. Это делается для минимизации высоких и средних частот, чтобы слышались только басы. Для этого в технике имеется частотный фильтр. Он обычно называется «ФНЧ», Low Pass Filter, LPF или LF. Компонент может находиться на магнитоле, усилителе или сразу на обоих местах.
Предварительная настройка частоты и громкости. Найдите регулятор, который отвечает за частоту фильтра. На усилителях он часто имеет округлую форму и снабжается надписью Frequency. Необходимо установить показатель на 80 Гц. Благодаря этому усиливаться будут только нижние частоты, а остальные начнут воспроизводиться в сильно ослабленном виде. Также найдите переключатель чувствительности. Он сопровождается надписью Level или Gain. Установите громкость сабвуфера относительно остальных динамиков. Только не ставьте слишком высокий показатель, иначе бас лишится «естественности» звучания.
Выбор полярности включения. Некоторые считают, что при подключении динамиков надо строго соблюдать полярность. Это не совсем так. От того, как были подключены компоненты, зависит только то, в какую сторону будет двигаться диффузор динамика, что влияет на звучание. Чтобы настроить параметр, включите музыку, в которой низкие частоты обеспечиваются хорошо различимыми инструментами. Выберите вариант подключения, при котором звук из сабвуфера практически не будет отличаться от звучания основных компонентов акустики. Обязательно проверьте, как чувствуется музыка на задних и передних сиденьях. Кстати, все это надо делать с закрытыми дверями! Если вы слышите, что бас доносится только сзади — значит, что-то не так. Если не получается добиться нужного результата, немного уменьшите громкость и попробуйте снова.
Регулировка «сабсоника». «Сабсоник» – это подтональный фильтр, который убирает слишком низкие звуки

Это важно, поскольку чересчур мощный бас может повредить компоненты акустической системы. Оптимальный вариант — настроить «сабсоник» примерно на 20 Гц

Если вы любите слушать бас на максимальной громкости, можно увеличить этот показатель до 40 Гц
Особенно важно уделять внимание этому параметру, если вы используете сабвуфер с фазоинвертором.
Настройка сабвуфера в сочетании с динамиками средних басов. Снова регулируем фильтр нижних частот и громкость
Ориентируемся на свои вкусы. Например, любителям «мягкого» баса рекомендуется уменьшить показатель на фильтре и повысить громкость. Поклонникам «жёсткого» баса понравится увеличение частоты фильтра.

«Cабсоник» отвечает за сохранность ваших динамиков

Музыка для настройки и проверки

Независимо от того, какой музыкальный стиль чаще всего будет прослушиваться через аудио-систему автомобиля, сабвуфер должен быть настроен оптимально для всех направлений, которые отличаются низким частотным спектром. Он делится на два вида низких частот:

• полезные низы — придают насыщенности;
• паразитные низы — не уловимы человеческим ухом, ощущаются на физическом уровне в виде легкого дискомфорта.

Настройка предполагает именно избавления или снижение паразитных низов, частота которых от 30 до 40 Гц. В основном они используются в электронных музыкальных композициях и являются ее характерной чертой, которую не стоит убирать. Поэтому использовать электронную музыку для настройки не целесообразно. Оптимальным материалом для проверки будет использование композиций с классическими инструментами. Это позволит сравнить звучание знакомых инструментов и определить паразитные звуковые частоты, так как в классической музыке редко встречаются басы ниже, чем 30 Гц.

Существуют также специальные программы для настройки акустических систем, тонгенераторы, которые помогают настроить автомобильный сабвуфер максимально точно при помощи проигрывания звука в указанным пользователем диапазоне частот.

Инструкция по настройке

Чтобы слушать музыку в хорошем качестве, после покупки сабвуфера нужно знать, как устанавливать и как правильно настроить усилитель в автомобиле. Сначала его следует подключить к усилителю, а затем выставить в ноль все настройки на головном устройстве (ГУ). Далее следует поэтапное выполнение действий по регулировке (aviacopTube).

Этап 1

В первую очередь на усилителе или ГУ следует включить фильтр, обозначаемый LPF, (low pass filter). Благодаря этому фильтру на динамик поступают только низкие частоты. Наиболее популярной является частота в пределах 50-70 Гц. Включение этого фильтра препятствует появлению инфразвука, который может вывести устройство из строя. Выставив частоту ее нужно подкорректировать. Причем если LPF-фильтр есть на ГУ, то лучше настраивать на нем. Иначе регулировку выполнять на усилителе.

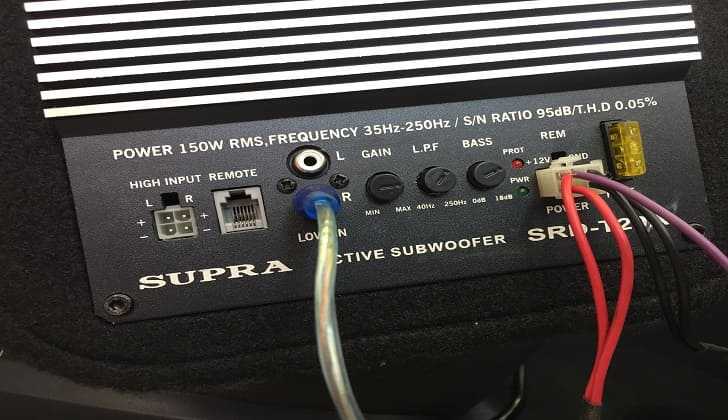

Включение фильтра LPF

Этап 2

На этом этапе фильтр переводится на положение HPF для регулировки высоких частот. Выставляется срез в пределах от 70 до 90 Гц. При использовании пассивного деления регулировка фильтров на этом заканчиваются. Если задействовано локальное усиление, необходимо будет настроить динамики с высокими частотами. Для этого фильтр канала для каждого высокочастотника выставляется в положение HPF, при этом частота среза сабвуфера должна быть примерно 2,5 кГц.

Этап 3

Важным этапом является регулировка уровня чувствительности. Обозначается она словами GAIN или LEVEL. Используется эта функция для согласования уровня чувствительности усилителя и ГУ.

В первую очередь на ГУ устанавливается максимальная громкость. На усилителе настройки должны быть выставлены в ноль. Далее регулятор чувствительности следует поворачивать в сторону увеличения. При появлении искаженных звуков нужно вернуть регулятор немного назад.

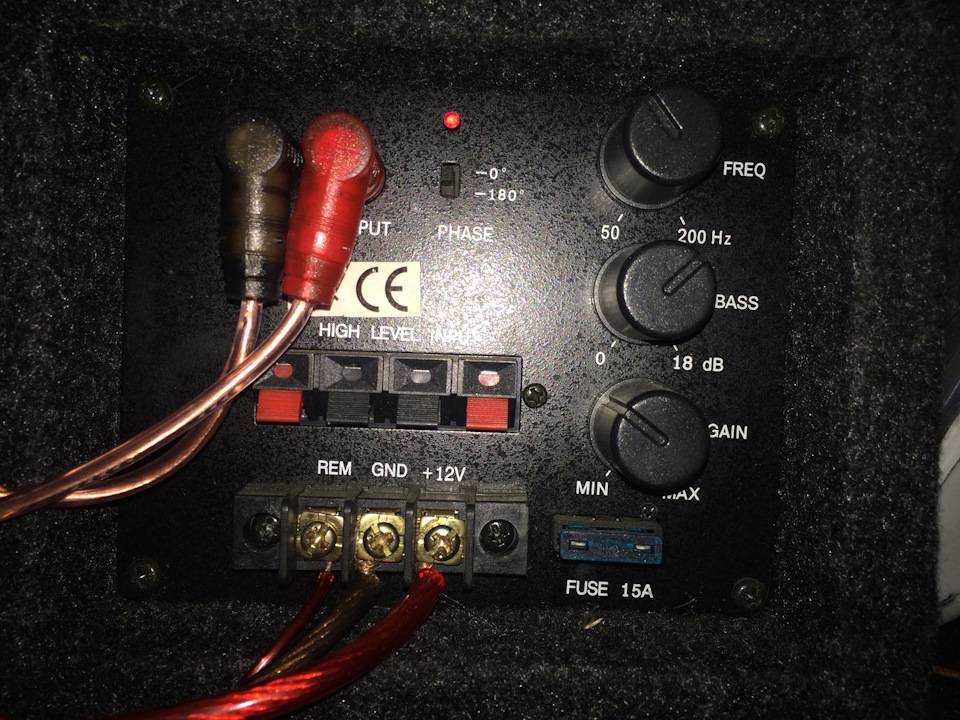

Корректировка чувствительности на усилителе

Этап 4

Этот этап предусматривает настраивание качества звука. Если при включении акустической системы в сабвуфере возникаю щелкающие звуки, значит, в ней присутствуют какие-то помехи для сигнала. В этом случае нужно проверить, где уложены провода, при необходимости провести их в другом месте.

Если сабвуфер правильно настроен, то басы не должны появляться в задней части салона. Если это не так, нужно подключить устройство в противоположной фазе усилителю. Для этого следует регулятор фазы на устройстве повернуть на 180 градусов. Если отсутствует регулятор, то нужно плюсовой провод подключить на место минусового, а минусовой на место плюсового.

При наличии на головном устройстве процессора, нужно выполнить следующие действия:

1. В случае, когда во фронтальных динамиках была сыграна нота, а спустя доли секунды она прозвучала на «саб», возникают временные задержки. Чтобы этого избежать, нужно откорректировать задержки по каждому каналу усилителя. Таким образом, фронтальная акустика и сабвуфер будут играть одновременно.
2. Для того, чтобы водитель хорошо слышал музыку как с левого, так и с правого динамика, нужно установить на левом канале временную задержку.

Далее нужно выключить сабвуфер и запустить музыку. При отключенном сабе необходимо отрегулировать громкость, частоты, эквалайзер, чтобы динамики спереди и сзади при максимальной громкости звучали без искажений

Важно, чтобы трек воспроизводился правильно. Если появились искажения, следует сделать громкость меньше и запомнить место, где было самое низкое звучание в произведении

Последняя тестовая проверка касается басов. Нужно включить музыку и прослушать басы. Если звучание не нравится, басы регулируются басбутом. При наличии задержки регулятор PHASE поворачивают до получения нужной частоты звучания.

Схема оптимального распределения звука

Настройка коэффициента усиления

Настройка входной чувствительности усилителя – важный этап. В любой инструкции к усилителю указано, как настроить этот коэффициент. Но на практике можно обнаружить, что уровень выставлен неверно. В самом безобидном случае данные ошибки могут привести только к несогласованному звучанию. В худшем – будут значительные искажения (возможно, даже выйдут из строя некоторые компоненты системы).

Если в машине постоянно горят высокочастотные динамики, виной всему неверно выставленный коэффициент усиления. Также горят и сабвуферы, даже если они хорошо и правильно согласованы по мощности с усилителем. Такое иногда случается у тех, кто не знает, как настроить усилитель в машине, и пытается выжать из аппарата все. Но качественный звук — не обязательно громкий. Основной параметр – это его чистота.

Если не ставится задача достичь максимальной громкости, то главное в регулировке коэффициента усиления – не жадничать. Не нужно выжимать из прибора все, что он может. Он предназначен для других целей. Колонка, усилитель – все должно звучать чисто. Лучше немного ошибиться и занизить коэффициент. Это снизит запас громкости, но зато звук будет более качественным. Учитывая запас мощности, который имеется у большинства усилителей младших моделей, потери в предельной громкости не ведут к тихому звучанию.

Настройка коэффициента усиления очень прочно связана с регулировкой кроссовера. Есть простое правило – чем уже диапазон кроссовера для отдельной акустической системы и выше крутизна спада, тем большую мощность можно подавать на динамик. Отсюда и коэффициент усиления может быть выше

Это важно знать перед тем, как настроить усилитель под колонки в машине

Базовые принципы регулировки названного коэффициента просты – в процессе прослушивания определенных треков уровень плавно повышают до появления искажений. Когда появилась точка искажений, уровень понижают.

Перед тем как настроить усилитель на высокий коэффициент, следует решить, на какой громкости появляются искажения на магнитоле. Зачастую это примерно половина звукового диапазона, а иногда и ниже. Поэтому регулировать коэффициент на усилителе нужно в пределах этого неискажаемого диапазона. Так, если шкала магнитолы имеет 60 единиц, то диапазон от 30 до 60 не подходит, про него лучше забыть. Эти потери восполнятся усилителем.

Первым делом настраивают описываемый коэффициент для фронтальных акустических систем. В самом базовом случае они могут работать через пассивный кроссовер. Затем уже переходят к сабвуферным каналам. Но здесь необходимо следить не за возможными искажениями, а за тональным ровным балансом. Нужно, чтобы звук не был «худым» или чрезмерно «жирным». Если между мощностью каналов есть большая разница, то получить искажения в канале сабвуфера очень сложно.

Процесс настройки автомобильного сабвуфера

Вначале следует сказать, что настраивать это устройство обычно начинают ещё на этапе создания деревянного короба под низкочастотный динамик. Уже тогда учитываются размеры салона машины, мощность подключаемого усилителя и направление музыки, которую водитель предпочитает слушать. Затем начинается тонкая настройка фильтров, на которой мы и сосредоточимся.

Фильтр LPF

LPF включается либо на усилителе сабвуфера, либо в магнитоле. Аббревиатура LPF означает low pass filter. Задача фильтра — пропускать на динамик сабвуфера низкие частоты, обрезая частоты высокие.

Фильтр LPF регулируется отвёрткой

• открывается доступ к регулятору LPF (обычно он располагается на задней стенке усилителя);
• с помощью обычной плоской отвёртки этот регулятор поворачивается по часовой стрелке до частоты в 55–60 Гц. Это оптимальная частота среза для большинства автомобильных сабвуферов среднего ценового диапазона (возможно, в дальнейшем её придётся слегка подкорректировать);

Subsonic

Назначение фильтра Subsonic — обрезать инфразвук. Именно он и вырезает паразитные частоты ниже 25–30 Гц, о которых упоминалось выше. Однако этим фильтром оборудован далеко не каждый сабвуфер, о чём следует помнить.

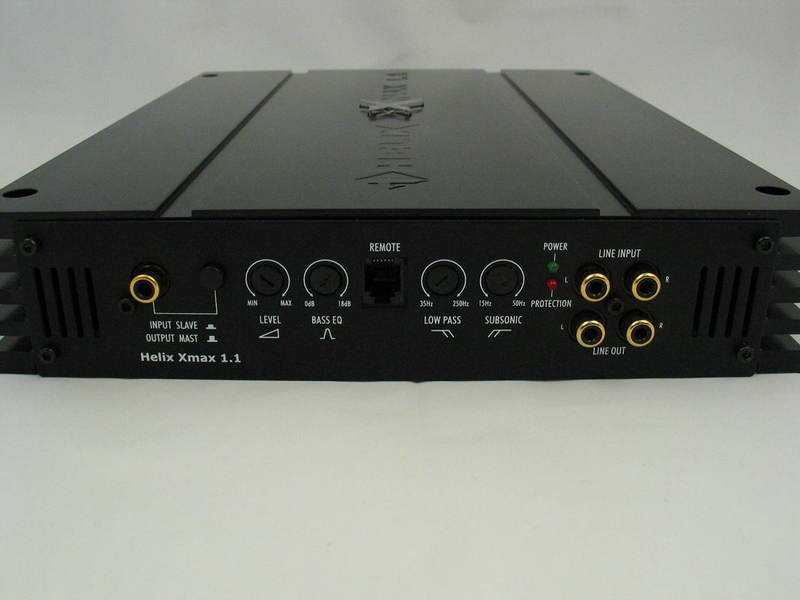

Регулятор фильтра Subsonic есть не на всех усилителях

• регулятор фильтра Subsonic также располагается на задней крышке сабвуферного усилителя;
• плоской отвёрткой этот регулятор поворачивается на величину, которая будет примерно на 5 Гц ниже частоты фазоинверторного порта;

Пример: если фазоинвертор работает на частоте 40 Гц, то Subsonic следует устанавливать на 35 Гц. А штатную частоту фазоинвертора можно узнать в инструкции к сабвуферу.

Настройка уровня Gain

Gain — это уровень входной чувствительности сабвуфера. И его тоже необходимо отрегулировать (на некоторых усилителях этот уровень обозначается словом Level).

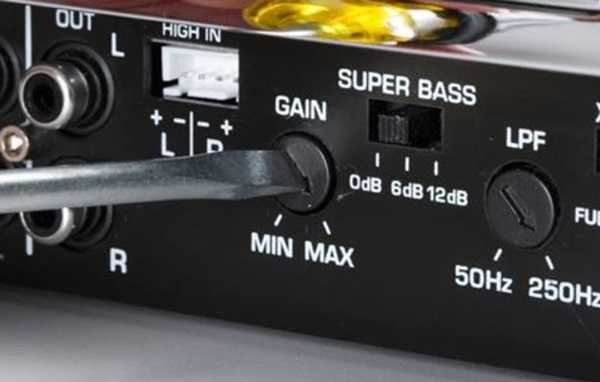

Регулятор уровня Gain вращается плоской отвёрткой

• регулятор Gain может располагаться как на задней, так и на передней панели усилителя. Всё зависит от конкретной модели;
• в ручке регулятора имеется прорезь в виде стрелки, в которую вставляется плоская отвёртка (диапазон регулируемых напряжений обычно варьируется от 0.2 до 5 вольт);
• сначала регулятор Gain выставляется на минимум, после чего с магнитолы на сабвуфер начинает подаваться музыкальный сигнал с постепенным увеличением громкости. Подаётся он до тех пор, пока не появятся первые искажения звука;
• как только это произошло, ручка громкости магнитолы поворачивается обратно до появления чистого звука;
• теперь регулятор Gain с помощью отвёртки поворачивается по часовой стрелке до появления первых искажений;
• после их появления регулятор откручивается назад не пару делений до появления качественного звука;

Установка акустической фазы

Если фазировка настроена верно, то сабвуфер будет звучать вместе с фронтальными колонками. Если же сабвуфер, по ощущениям водителя, грохочет где-то в районе багажника, значит, акустическую фазу следует отрегулировать.

• регулятор фазовращателя находится на передней стенке сабвуферного усилителя и обозначается как Acoustic phase;
• он поворачивается вручную по часовой стрелке до тех пор, пока фаза не «развернётся» под нужным углом и сабвуфер не зазвучит как единое целое с фронтальными динамиками;

Настройка стыка сабвуфера и средних частот

Здесь преследуется следующая задача: максимально точно состыковать по частотам сабвуфер и фронтальные колонки. К примеру, если нижние частоты сабвуфера обрезаны до 60 Гц, а «низ» в колонках выставлен на 100 Гц, то в звучании этих устройств могут возникнуть хорошо различимые на слух провалы. Для их устранения потребуется коррекция фильтра LPF, о которой уже упоминалось.

• музыка, богатая низкими частотами, подаётся на колонки и усилитель сабвуфера;
• регулятор фильтра LPF поворачивается отвёрткой вначале на пару делений против часовой стрелки, а если провалы не исчезли — на три деления по часовой стрелке. Обычно этого бывает достаточно для точной стыковки частот колонок и сабвуфера;

Видео: настройка сабвуфера в автомобиле

Итак, для точной настройки сабвуфера автовладельцу придётся больше полагаться на субъективные ощущения, а не на показания приборов. Объяснение этому простое: машины у всех разные, предпочитаемая музыка — тоже разная, да и конструкции сабвуферов могут существенно отличаться

Но даже в таких условиях необходимо уделить самое пристальное внимание настройке фильтров. Потому что без этого сабвуфер не будет звучать в полную силу

Факторы, влияющие на установку усилителя

– устройство не должно мешать водителю и пассажирам, не должно портить интерьер и не занимать много функционального пространства;

– усилитель необходимо прикручивать к кузову машины, а не подвижным частям;

– устройство должно хорошо охлаждаться, т.е. оно должно располагаться в большом пространстве, а не в небольшой коробке;

– прокладка проводов должна быть простой. Проводка акустической системы должна идти отдельным жгутом от основных проводов машины.

Интересно! Если соединить все провода в один жгут (основные и музыкальные), то при заведенном авто в динамиках будут слышны помехи.

Какой должна быть правильная настройка сабвуфера в машине?

Настройкой сабвуфера нужно заниматься ещё на этапе проектировки короба для динамика. Во время этого учитывается множество различных параметров: музыка, которую чаще всего будет слушать владелец, усилитель, который будет работать с динамиком и автомобиль, в котором будет стоять сабвуферный корпус.

При проектировании короба важную роль играют и параметры динамика, которые определяют, в каком акустическом оформлении он сможет работать. Например, если динамик способен хорошо играть в фазоинверторном корпусе, его порт можно настраивать как выше, так и ниже, в зависимости от предпочитаемой музыки.

Конечно, если вам достался сабвуфер в заводском корпусе, возможности его настройки ограничены. Но при грамотном подходе добиться приемлемого звучания вполне реально. С чего начать настройку сабвуфера?

Этапы настройки сабвуфера

Обычно настройка сабвуфера вызывают массу вопросов у новичков, если даже перед ним находится стандартная модель. Но все намного проще. Мы распишем поэтапно инструкцию:

Ищем разъем под названием «SUB IN», он так же может иметь названия: «Bypass», «Direct», «LFE». Эти названия зависит от приобретенной модели сабвуфера.
Далее нам потребуется соединительный кабель для подключения к входу обозначенный выше перечисленными названиями. Обычно его нужно покупать отдельно в магазинах, где продается бытовая техника. Но все чаще его стали укомплектовывать вместе с сабвуфером. Что касается его длины, то стоит всего лишь продавцу – консультанту обозначить цель его дальнейшего использования, и он сам подберет кабель. Не волнуйтесь по поводу того, если продавец ошибся, в этом случае, всегда можно прийти и обменять кабель на более длинный.
Теперь находим ручку регулятора кроссовера, которая регулирует частные характеристики, и поворачиваем её до максимума. При этом встроенная система A / V ресивер звукового сигнала, которая распределяет звуковой сигнал, предположительно должна направлять высокие и средние частоты на колонки, а басы, то есть низкие частоты будут воспроизводиться сабвуфером.
Далее ищем настройки кроссовера, которые определяют полосы частот воспроизводимых динамиками колонок. Обычно расположен расширенный диапазон частот от 40 герц до 200 герц. И если, у вас нет конкретных рекомендаций именно для вашего сабвуфера и подключаемых к нему колонок

То стоит обратить внимание на некоторые советы:Если колонки маленькие, а именно 2-х или 3-х дюймовые, то установите значения от 150 герц до 200 герц.
Если колонки средних размеров, а именно 4-х- 5-ти дюймовые, то установите значения от 40 герц и до 80-100 герц.
Если колонки больших размеров, в независимости от того полочные или напольные, установите значения до 60-80 герц. Теперь рассмотрим регулятор звучания на сабвуфере, который обычно имеет название «Фаза»

Для этого включаем музыку, где наибольшее количество басов и постепенно изменять положение регулятора «Фазы», от 0 до 180 градусов

Теперь рассмотрим регулятор звучания на сабвуфере, который обычно имеет название «Фаза». Для этого включаем музыку, где наибольшее количество басов и постепенно изменять положение регулятора «Фазы», от 0 до 180 градусов

И останавливаем регулятор в том положении, где звучание басов наиболее слышно.
И последний этап заключается в настройке громкости сабвуфера, его регулятор находится рядом с регулятором «Фазы». Сразу отметим, что выше перечисленные этапы, являются и ответом на вопрос о том, как настроить сабвуфер на компьютере и в машине. Продолжая говорить о настройках громкости, то здесь нет определенных критериев. Нужно включить диск с музыкой, где наибольшее количество басов и регулировать громкость по вкусу. Часто это занимает немалое количество времени, поэтому возможно придется прослушать несколько треков, чтобы понять, какая громкость наиболее приемлема именно для вашего слуха.

Теперь вы знаете все особенности того, как настроить сабвуфер в различных помещениях, и при этом избежать плохого качества звука. Напоследок скажем о том, что автоматические настройки сабвуфера оставляют желать лучшего, о чем может сказать любой продавец-консультант. Поэтому информация об подобных настройках крайне необходима перед использованием подобной техники. Если у вас возникнут проблемы с самостоятельной настройкой, то следует обратиться к специалисту в данной области. Найти такого можно там, где вы покупали технику. Желаем вам удачи.

С чего начать настройку сабвуфера?

Настройка сабвуфера начинается с момента изготовления короба. Изменяя характеристики короба (объём, длину порта) можно добиться разного звучания. При этом нужно заранее знать, какие аудиофайлы будут преимущественно воспроизводиться в машине, а также какой усилитель будет подключаться к аудиосистеме. Когда сабвуфер уже поставляется в корпусе производителя, то гибкость настройки, конечно, ограничена, хотя при наличии необходимых знаний желаемого качества звука добиться вполне возможно.

Настройка LPF (lowpassfilter) фильтра

Для начала необходимо настроить низкочастотный фильтр (LPF). Каждый сабвуфер на сегодняшний день имеет встроенный LPF-фильтр. Фильтр позволяет выбрать порог, при котором он начинает блокировать высокие частоты, что позволяет естественно смешать сигнал сабвуфера с сигналом других динамиков.

Установка фильтра, как и настройка активного сабвуфера, состоит из множества экспериментов – определенной правильной «формулы» попросту не существует.

Сабвуфер предназначен для воспроизведения низких частот, петь он не умеет это задача динамиков. Благодаря фильтру низких LPF частот мы можем заставить сабвуфер играть тока басс. Вам нужно удостовериться в том, чтобы значение фильтра не был установлено слишком высоко, и сабвуфер не перекрывал вуферы ваших полно диапазонных динамиков. Это может привести к излишнему акценту на одном диапазоне частот (скажем, около 120 Гц) и нечеткости звучания акустической системы. С другой стороны, если вы установите фильтр слишком низко, т. к. в таком случае может быть слишком большая разница между сигналом сабвуфера и сигналом динамиков.

Для чего нужен Bassboost?

Многие усилители также включают переключатель Bassboost, которые может увеличить мощность сабвуфера за счет выставления определенной частоты. Некоторые автомобилисты используют переключатель, чтобы сделать звук более «насыщенным», хотя, как правило, его применяют для равномерного распределения басов. Если поставить переключатель на максимальное значение, то сабвуфер может сгореть, однако, выключать Bassboost, полностью также не стоит, т. к. в таком случае басов совсем может быть неслышно.

Настройка входной чувствительности (GAIN)

Некоторые автомобилисты не понимают, как правильно настроить входную чувствительность. Входная чувствительность показывает, какой сигнал можно подать на вход, чтобы получить номинальную мощность на выходе. Ее необходимо отрегулировать для нормализации напряжения входного сигнала.

Чтобы настроить «GAIN», понадобиться

цифровой вольтметр, который может измерять значения напряжения переменного тока;
тестовый CD или файл, на который записана синусоида с исходным уровнем 0 децибел (очень важно не использовать ослабленный испытательный сигнал);
инструкция к сабвуферу, в которой указано допустимое выходное напряжение.

Для начала необходимо отсоединить провода колонок от сабвуфера. Дальне нужно убедиться, что на головном устройстве выключены басы, эквалайзеры и другие параметры, чтобы получить чистый звук. Уровень входной чувствительности при этом должен быть минимальным.

Убедитесь, что цифровой вольтметр может считывать напряжение переменного тока и подключите его к разъемам для динамика на колонках (закрепить его можно с помощью отвертки). После этого придется поворачивать «крутилку» чувствительности до тех пор, пока вольтметр не покажет необходимое значение напряжения, что было указано в характеристиках.

Далее на сабвуфер необходимо подать записанный аудиофайл с синусоидой время от времени изменяя громкость аудиосистемы до появления помех. В случае появления помех громкость необходимо восстановить до прежнего значения. Точно таким же образом проходит настройка чувствительности. Для получения наиболее точных данных можно использовать осциллограф.

Акустическая фаза

Дело в том, что с помощью манипуляций с фазовым переключателем,можно добиться наивысшеговосприятиясредних и верхних басовво время прослушивания. Именно благодаря фазовращателю можно добиться всех басов, за которые вы заплатили.

Кроме того, фазовая настройка моноблокапомогает добиться именно фронтального звучания. Часто бывает так, что звучание распределено неравномерно по салону (музыку слышно только из багажника).
