Полярность светодиода: где находится плюс и минус, порядок и инструменты для определения

Ошибки при пайке

Из-за разницы в толщине слоев олова на плюсе и минусе, где-то контакт может быть лучше, а где-то намного хуже. Поэтому заранее решайте для себя какое соединение будете использовать.

Признаки по которым это можно определить, не имея встроенного регулятора:

паяльник реально начинает дымить

канифоль или флюс буквально шипит, кипит

припой плохо прилипает к жалу

поверхность припоя на кончике жала имеет вид рыхлых капель с матовой поверхностью, а должна блестеть

жало паяльника покрывается черным нагаром

Кислота имеет свойство разъедать место вокруг контакта, а активный флюс еще долго реагирует с металлом после пайки. Все это при манипуляциях с проводами может привести к повреждению контакта еще в момент монтажа.

Вы вроде бы и соблюдаете все правила пайки: разогрев паяльника, его очистка, флюс и т.п., а провода все равно не хотят припаиваться.

Ошибки конечно здесь вашей нет, кроме одной — покупка и выбор такой дешевой ленты.

Как определить полярность тестером (мультиметром)

Практически у всех профессионалов и у большинства радиолюбителей под рукой есть цифровые или стрелочные мультиметры. С их помощью можно легко определить полярность полупроводникового диода, проверить его работоспособность. Измерения нужно проводить в режиме омметра.

Для определения полярности щупы тестера подключают к диоду и следят за показаниями прибора. Если прибор показывает «бесконечное» сопротивление, то щупы следует поменять местами. Если мультиметр покажет некоторое конечное значение сопротивления, это означает, что прибор подключен с соблюдением полярности, и мы определили, где у светодиода плюс и минус.

Такой особенностью обладают, например, старые тестеры ТЛ – 4М. Поэтому желательно проверить, нет ли расхождений в полярности тестера в различных режимах измерения с помощью другого прибора или вольтметра постоянного напряжения.

Мультиметром можно воспользоваться и для определения полярности. Порядок действий такой же, как при определении плюса и минуса обычного диода. При исправном светодиоде и правильном его подключении он даже может начать светиться. Однако, этот способ определения полярности срабатывает далеко не всегда. Дело в том, что падение напряжения открытого светодиода может составлять 1.5 – 3.2 и более вольт. Это значительно больше, чем у обычного полупроводникового диода.

Величина падения напряжения зависит от цвета и мощности светоизлучающего диода. Тестеры с низковольтным питанием не имеют на своих зажимах достаточного напряжения для открытия светодиода. Такими приборами измерения выполнить не удастся.

Насколько опасно перепутать плюс и минус при подключении свтодиодных ламп?

Ответ:

Для всех наших LED ламп, способных работать от постоянного тока, это не опасно. Таких ламп у нас несколько: все модели с цоколем G4, 8 моделей с цоколем GU5.3 и около 12 моделей с цоколем Е27.

Более того, большинство из них имеет диодный мост на входе питания, так что они будут одинаково работать при любой полярности подключения. Есть также три модели маленьких светодиодных ламп G4 без диодного моста, и для которых важна полярность подключения:

Но даже если у светодиодной лампы нет диодного моста, то подключение «плюс на минус» ничего плохого ей не сделает (речь о штатном напряжении питания, конечно). Лампа просто не загорится. Однако, оставлять такое неработающее подключение надолго мы, всё же, не рекомендуем.

Есть проблемы с эксплуатацией купленного светодиодного оборудования? Не можете определиться с выбором? Вам не понятны какие-то характеристики? Тогда задайте вопрос консультанту. Как правило, мы отвечаем на вопросы в течение 10-20 минут, независимо от того, являетесь Вы нашим покупателем или нет.

Либо ответ будет непосредственно выслан Вам на электронную почту, либо он появится на нашем сайте, а Вы получите одно письмо-уведомление со ссылкой на него.

Укажите, пожалуйста, Ваше имя и адрес электронной почты.

Заполняя эту форму, Вы не подписываетесь ни на какие рассылки. Никогда и ни при каких условиях мы не рассылаем никаких рекламных писем.

Просим Вас формулировать вопрос максимально подробно. Например, такой вопрос не корректный: «Я заменил три лампы на светодиодные, а они не горят. Что делать?». Из подобного вопроса никак не узнать, какой цоколь у ламп, какая мощность, что было заменено, сколько всего ламп в люстре, какое напряжение питания и, если напряжение пониженное, то какой трансформатор используется и т.п.Если Вам требуется консультация по выбору прожекторов для какого-либо помещения, укажите, пожалуйста требуемую освещенность в помещении или, по крайней мере, опишите назначение помещения.

* — поле, обязательное к заполнению

Способы выявления полярности

Выделяют несколько основных методов, по которым можно выяснить, где плюс у светодиода, а где минус. Самый простой способ — визуальный осмотр элемента и определение полярностей по внешнему виду.

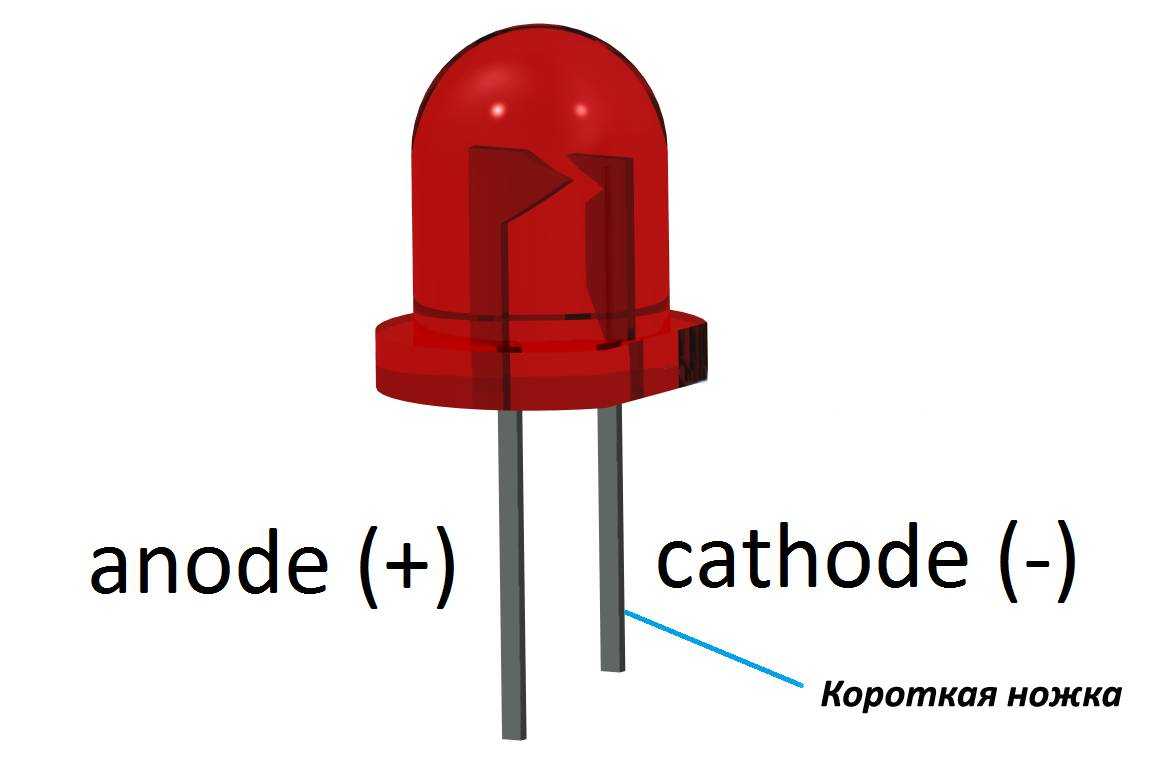

Для новых LED-элементов характерной чертой является длина ножек. Анод (плюс) всегда будет длиннее катода (минуса). Как памятка мастеру — первая литера «К» от слова «катод» означает «короткий». Можно оценить визуально и колбу лампочки. Если она хорошо просматривается, мастер увидит так называемую «чашечку». В ней расположен кристаллик. Это и есть катод.

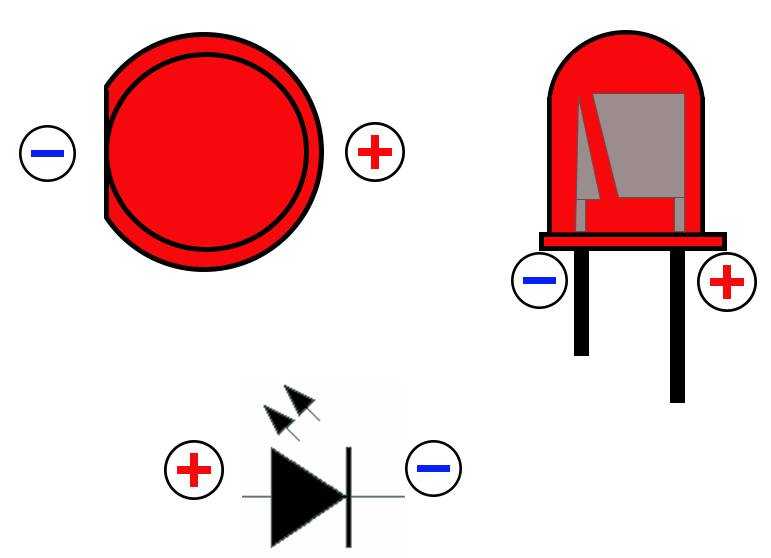

Нелишне обратить внимание и на ободок LED-детали. Многие производители предпочитают проставлять специальную маркировку-обозначение напротив катода

Она может выглядеть как засечка (риска), маленький срез или точка. Не увидеть их сложно.

Использование мультиметра

Если определить светодиод – анод/катод – визуально не получается, можно использовать специальное оборудование. Таковым является мультиметр. Вся процедура проверки займет не более минуты. Действуют таким образом:

На аппарате устанавливают режим измерения сопротивления.
Щупы мультиметра аккуратно соединяют с ножками LED-лампочки. Предположительный плюс ставят к красному проводку. Минус — к черному. При этом касание делают кратковременным.
Если контакты установлены правильно, аппарат покажет сопротивление, близкое к 1,7 кОм. При неправильном подключении ничего не произойдет.

Мультиметр можно эксплуатировать и в режиме проверки диодов. Здесь при правильном соблюдении полярностей лампочка даст свет. Особенно хорошо такая рекомендация работает с диодами зеленого и красного цветов. Белые и синие требуют напряжения более 3В, поэтому даже при правильном подключении могут не засветиться.

Чтобы проверить элементы этих колеров через мультиметр, можно применить режим определения характеристик транзистора. Он есть на всех современных моделях приборов. Здесь действуют так:

Выставляют нужный режим.
Лампочку ножками вставляют в специальные пазы С (коллектор) и Е (эмиттер). Они предназначены для транзистора в нижней части устройства.

Если минус светодиода подключен к коллектору, лампочка даст свет.

Метод подачи напряжения

Чтобы определить полярности светодиода, можно использовать для этого источники напряжения (аккумуляторная батарейка). Но лучше всего применить лабораторный блок питания с наличием плавной регулировки напряжения, а также вольтметр постоянного тока.

Действуют таким образом:

ЛЕД-лампочку подключают к источнику питания и медленно поднимают напряжение.
Если полярности элемента соблюдены правильно, светодиод даст колер.
Если при достижении 3-4 В лампочка так и не засветится, плюс и минус подключены неверно.

Если у мастера нет блока питания или батареи на 5-12 В, можно последовательно соединить между собой несколько элементов по 1,5 В. Пригодятся здесь аккумулятор от мобильного телефона или авто. Но стоит помнить: при подключении LED-элементов к мощным устройствам рекомендуется параллельно применять токоограничивающий резистор.

Определение полярности с помощью техдокументации

Если светодиод только что купленный, к нему прилагается техническая документация от производителя. Здесь указаны основные данные о лампочках:

масса;
цоколевка светодиодов;
габариты;
электрические параметры:
иногда распиновка (схема подключения).

Когда требуется определение полярностей LED-лампочек

Маленькие светодиоды широко применяются в различных областях, связанных с освещением и индикацией:

уличное освещение: рекламные вывески, парковые подсветки;
бытовые элементы искусственного света: освещение рабочих панелей, периметра подвесного потолка, встроенной мебели и др.;
индикация электроприборов режимов вкл./выкл.: самодельные умные розетки и т.д.;
детские игрушки;
пульты ДУ и многое другое.

На различных форумах есть информация о том, что нет смысла искать, где светодиод «прячет» плюс и минус. Нередки суждения, что лампочку можно подключать без соблюдения полярностей. Здесь есть нюансы. Даже если мастеру повезет и элемент даст свет, в конечном счете это приведет к таким последствиям:

Ресурс работы неправильно подключенной лампочки, заявленный производителем, сократится в разы. К примеру, при гарантированном режиме 45000 часов светодиод отработает в два раза меньше.
Производительность (интенсивность, яркость света) снизится в разы от той, которая должна быть. В общей цепи это будет видно невооруженным глазом.

Подобные игры с полярностями и вероятность работы диодного элемента напрямую зависят от характеристик конкретного полупроводника и напряжения пробоя.

Средняя продолжительность LED-лампочек составляет 10 лет. При их влагозащите IP67 и более элементы можно смело использовать при устройстве уличного освещения. Чтобы светодиоды работали заявленный срок, стоит принципиально соблюдать полярности при их подключении и определяться с ними до проведения ремонтных работ, а не после.

Проверка при помощи мультиметра

При помощи данного прибора можно определить не только полярность, а и работоспособность LED элемента. Измерения проводят в режиме – омметр. В современных моделях мультиметров есть встроенная функция – «тестирование диода».

Для определения плюса-минуса щупы прибора подсоединить к тестируемому элементу и наблюдать показания измерительного аппарата. Если на экране показано «бесконечное» сопротивление, тогда щупы нужно поменять между собой местами.

Если аппарат выводит на экран конечный результат тестирования сопротивления, это свидетельствует о том, что полярность определена правильно и по щупам мультиметра можно определить у светодиодного элемента место анода-катода.

Нужно учитывать такой нюанс – у некоторых моделях стрелочных аппаратов не совпадает полярность щупов при определении напряжения и при работе в режиме омметра. Такое несоответствие наблюдается в тестерах старых моделей (ТЛ-4М).

Тестирование мультиметра можно провести с помощью вольтметра.

Принцип аппаратной проверки не отличается от тестирования при помощи батарейки – если элемент исправен и правильно подсоединен, он начинает светиться. Но в то же время, не все диоды светятся, потому что у открытого светодиода происходит падение напряжения до 1,5-3,2 В, и это намного больше, чем у полупроводникового устройства.

Показатель снижения напряжения напрямую зависит от мощности светодиода и его цвета. Измерительные аппараты с низковольтным напряжением не имеют на щупах достаточной мощности тока для зажигания света в LED лампочке. Низковольтными тестерами невозможно определить работоспособность LED-элемента.

Если в тестере есть отсек для проверки транзисторов PNP и NPN, то с его помощью можно определить и полярность LED-лампы. Если в отсек PNP катод вставить в отверстие «С», а противоположный конец в «Е» тогда LED-устройство начнет светиться. В отсеке NPN ножки необходимо поменять местами – и тогда LED-элемент тоже даст свет.

Каждый метод тестирования полярности имеет недостатки и преимущества. Выбирать его приходится исходя из условий, в которых нужно пройти тестирование, и наличия подручных инструментов.

Что означает маркировка SMD?

Расшифровка такого показателя звучит как Surface Mounted Device, что в переводе на русский язык означает «прибор, который монтируется на поверхности». В качестве такого приспособления выступает диод, а поверхность в нашем случае – это основание ленты.

Любые SMD-светодиоды, характеристики которых схожи с параметрами всех остальных подобных ламп, состоят из нескольких кристаллов, размещенных в корпусе с контактными выводами, а также линзами, формирующими световой поток. Он излучается полупроводниками и направляется в миниатюрную оптическую систему, которая и образуется сферическими рефлекторами, а также прозрачным корпусом самого диода.

Какие же еще имеют СМД-светодиоды характеристики? Маркировка, которая представлена цифрами на ленте, показывает размеры кристалла в миллиметрах. Полоса на основе SMD очень хорошо гнется в продольном направлении.

Назначение диода

Полупроводниковые диодные элементы присутствуют практически во всех бытовых электроприборах. Светодиоды используются в производстве осветительных приборов и LED-телевизоров.

Полупроводниковые диоды классифицируются по:

материалу кристалла (кремний, селен, фосфид индия, германий);
размерам (микросплавные, точечные, плоские);
технологии производства p-n перехода (диффузионные, сплавные, эпитаксиальные);
частоте (низкочастотные, высокочастотные, сверхвысокочастотные, импульсивные);
сфере использования (выпрямительные и специальные).

Диоды-выпрямители предназначены для преобразования переменного напряжения в постоянное. В схему устанавливаются в виде диодного моста, который можно использовать в радиоаппаратуре, блоке питания, зарядном устройстве.

Выпрямители делятся на:

слаботочные (до 0,3 ампер);
средней мощности (0,3-10 ампер);
силовые (10-100 000 А, до 6 кВ).

Полупроводниковые специальные диодные элементы:

варикапы (емкостные диоды);
тиристоры (с дополнительным выводом для переключения в открытое состояние);
симисторы (ток пропускают в 2-х направлениях);
стабилитроны (стабилизируют напряжение от 2 вольт в состоянии пробоя, отдельный вид стабиисторы (нормисторы) для напряжения 0,7-2 вольт);
диоды Шоттки (для низковольтных схем в паре со стабилитроном);
туннельные диодные элементы (с низким отрицательным сопротивлением);
динисторы (не содержат управляющих электродов, монтируются в переключатели);
магнитодиоды (вольт-амперные характеристики меняются в магнитном поле, монтируются в датчики движения, контрольные приборы);
фотодиоды (преобразуют энергию света в электрическую);
светодиоды (превращают электрическую энергию в свет).

Другие способы определения полярности

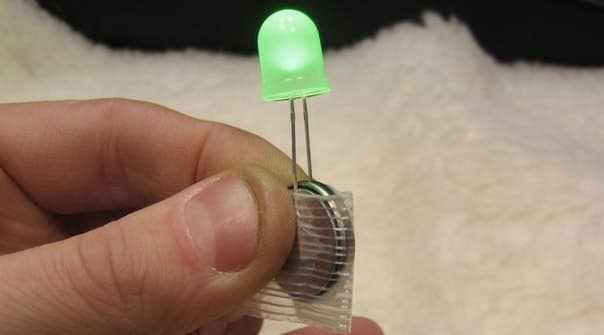

Самый простой вариант для определения где плюс у светодиода – это батарейки с материнской платы, типоразмера CR2032.

Её напряжение порядка 3-х вольт, чего вполне хватит чтобы зажечь диод. Подключите светодиод, в зависимости от его свечения вы определите расположение его выводов. Таким образом можно проверить любой диод. Однако это не очень удобно.

Можно собрать простейший пробник для светодиодов, и не только определять их полярность, но и рабочее напряжение.

Схема самодельного пробника

При правильном подключении светодиода через него будет протекать ток порядка 5-6 миллиампер, что безопасно для любого светодиода. Вольтметр покажет падение напряжения на светодиоде при таком токе. Если полярность светодиода и пробника совпадёт – он засветится, и вы определите цоколевку.

Знать рабочее напряжение нужно, так как оно отличается в зависимости от типа светодиода и его цвета (красный берет на себя менее 2-х вольт).

И последний способ изображен на фото ниже.

Включите на тестере режим Hfe, вставьте светодиод в разъём для проверки транзисторов, в область помеченной как PNP, в отверстия E и C, длинной ножкой в E. Так можно проверить работоспособность светодиода и его распиновку.

Если светодиод выполнен в другом виде, например, smd 5050, вы можете воспользоваться этим способом просто – вставьте в E и C обычные швейные иглы, и прикоснитесь к ним контактами светодиода.

Любому любителю электроники, да и самоделок вообще нужно знать, как определить полярность светодиода и способы их проверки.

Будьте внимательны при выборе элементов вашей схемы. В лучшем случае они просто быстрее выйдут из строя, а в худшем – мгновенно вспыхнут синем пламенем.

Тестирование с применением мультиметра или аккумулятора

Хорошо, если под рукой есть мультиметр. Тогда определение полярности светодиода произойдет за одну минуту. Выбрав режим омметра (измерение сопротивлений), нетрудно произвести следующее действие. Приложив щупы к ножкам светодиода, производится замер сопротивления. Красный провод должен подключаться к плюсу, а черный – к минусу.

При правильном включении прибор выдаст значение, примерно равное 1,7 кОм, и будет наблюдаться свечение. При обратном включении на дисплее мультиметра отобразится бесконечно большая величина. Если проверка показывает, что в обе стороны диод показывает малое сопротивление, то он пробит, и его следует утилизировать.

В некоторые приборах существует специальный режим. Он предназначен для проверки полярности диода. Прямое включение будет сигнализировать подсветкой диода. Этот метод подходит для красных и зеленых полупроводников.

Синие и белые светодиоды выдают индикацию только при напряжении более 3 вольт, поэтому нельзя достигнуть нужного результата. Для их тестирования можно использовать мультиметры типа DT830 или 831, в которых предусмотрен режим определения характеристик транзисторов.

Используя PNP-часть, один вывод светодиода вставляют в коллекторное гнездо, второй – в эмиттерное отверстие. В случае прямого подключения появится индикация, инверсионное включение не даст подобного эффекта.

Как определить полярность светодиода, если под рукой нет мультиметра? Можно прибегнуть к обычной батарейке или аккумулятору. Для этого понадобится еще любой резистор. Это нужно для защиты светодиода от пробоя и выхода из строя. Последовательно соединенный резистор, величина сопротивления которого должна быть примерно 600 Ом, позволит ограничить ток в цепи.

И еще несколько советов:

если известна полярность светодиода, впредь нельзя подавать на него обратное напряжение. В противном случае есть вероятность пробоя и выхода из строя. При правильной эксплуатации светодиод будет служить исправно, так как он долговечен, а также его корпус хорошо защищен от попадания влаги и пыли;
некоторые типы светодиодов чувствительны к воздействию статического электричества (синие, фиолетовые, белые, изумрудные). Поэтому их нужно предохранять от влияния «статики»;
при тестировании светодиода мультиметром желательно это действие произвести быстро, касание к выводам должно быть кратковременным, чтобы избежать пробоя диода и вывода его из строя.

Простейшая схема подключения светодиода

Нет ничего проще, чем подключить светодиод к низковольтному источнику постоянного напряжения. Это может быть батарейка, аккумулятор или маломощный блок питания. Лучше, если напряжение будет не менее 5 В и не более 24 В. Такое подключение будет безопасным, а для его реализации понадобится лишь 1 дополнительный элемент – маломощный резистор. Его задача – ограничить ток, протекающий через p-n-переход на уровне не выше номинального значения. Для этого резистор всегда устанавливают последовательно с излучающим диодом.

Если из схемы исключить резистор, то ток в цепи будет ограничен только внутренним сопротивлением источника ЭДС, которое очень мало. Результатом такого подключения станет мгновенный выход из строя излучающего кристалла.

Применяем источник питания

Более эффективный способ определить полярность – подключить светодиод к источнику питания

Внимание! Выбирать надо источник, напряжение которого не превышает допустимое напряжение светодиода. Можно соорудить самодельный тестер, используя обычную батарейку и резистор

Это требование связано с тем, что при обратном подключении светодиод может перегореть или ухудшить свои световые характеристики.

Некоторые говорят, что подключали светодиод и так и сяк, и он от этого не портился. Но все дело в предельном значении обратного напряжения. К тому же, лампочка может сразу и не погаснуть, но срок ее работы уменьшится, и тогда ваш светодиод проработает не 30-50 тысяч часов, как указано в его характеристиках, а в несколько раз меньше.

Если мощности элемента питания для светодиода не хватает, и прибор не светится, как вы его не подключаете, то можно соединить несколько элементов в батарею. Напоминаем, сто элементы соединяются последовательно плюс к минусу, а минус к плюсу.

Как работает диод

В основе работы диода лежит разная проводимость двух полупроводников (в этой статье мы говорим только о них), соединенных друг с другом.

Полупроводник n-типа пропускает электроны, а полупроводник p-типа пропускает дырки. Если полярность диода соблюдена, т.е на n-тип подается меньше, а на p-тип больше, то на каждый тип подается прямое напряжение и диод открыт. Если сигналы питания инвертированы, т.е приложено обратное напряжение, то диод закроется. Почему это происходит?

На стыке двух полупроводников разной проводимости образуется небольшая область смещения. Это когда электроны n-типа частично переходят в область p-типа. В этом месте нет ни свободных электронов, ни дырок. При подключении постоянного напряжения источник питания восполняет недостающие электроны и дырки, то есть практически исчезает закрытая зона перехода носителей заряда.

Электроны под действием электродвижущей силы, действующей на источник питания, перескакивают с одного отверстия на другое, проходят сечение р-типа и падают на проводник.

Что будет, если поменять полярность питания: подключить плюс к секции n-типа, а минус к p-типу? В этом случае электроны в n-области будут двигаться в сторону источника питания, расширяя замкнутую зону, увеличивая тем самым внутреннее сопротивление диода. В этом случае диод будет закрыт.

Конечно, если увеличить напряжение на диоде, электроны смогут проскользнуть через область насыщения и через диод потечет ток. В таком режиме работают некоторые диоды, они называются стабилитронами.

А вот выпрямительные диоды таких условий не «любят» и могут выйти из строя. А для стабилитронов предусмотрено не только обратное напряжение, но и ток, при котором они могут работать. При превышении указанных значений может произойти необратимый процесс – тепловой сбой, и устройство выйдет из строя.

С помощью техдокументации

Другие способы определения выводов можно поискать в техдокументации на элементы – в справочниках или онлайн-источниках. Для этого как минимум необходимо знать тип светодиода или его производителя. В документации может содержаться информация о габаритах и цоколевке прибора.

Но даже если данных сведений в спецификации не найдется, напрасно усилия не пропадут. Техдокументация может стать источником информации о предельных параметрах электронного прибора. Эти знания помогут правильно выбрать режим работы, а также не допустить выхода светодиода из строя при проверке расположения выводов.

Другие способы определения полярности

Схема самодельного пробника

И последний способ изображен на фото ниже.

Оцените, пожалуйста, статью. Мы старались:)

Как определить, где плюс и минус

Существует несколько способов определения полярности светодиода:

визуально (по ножке, по внутренней стороне лампочки, по толщине проводов);
с помощью измерительного прибора (мультиметра, тестера);
подключение питания;
согласно технической документации.

Наиболее широко используется визуальный осмотр устройства. Производители стараются указывать метки и этикетки, по которым можно определить, где плюс, а где минус светодиода. Все вышеперечисленные способы просты и могут быть использованы человеком без надлежащих знаний.

Определяем зрительно

Визуальный осмотр — самый простой способ определить полярность. Существует несколько типов светодиодных пакетов. Наиболее распространен цилиндрический диод диаметром 3,5 мм и более. Чтобы определить катод и анод диода, нужно рассмотреть устройство. Сквозь прозрачную поверхность будет видно, что площадь катода (отрицательный контакт) больше площади анода (положительный). Если внутрь заглянуть невозможно, стоит посмотреть на выводы, они тоже различаются по размеру. Катод будет больше.

Накладные светодиоды широко используются в прожекторах, лентах и светильниках. Вы также можете визуально идентифицировать контакты в них. У них есть ключ (безель), указывающий на отрицательный электрод.

Некоторые светодиоды могут иметь маркировку с указанием полярности. Это точка, кольцевая полоса, которая движется к плюсу. Самые старые образцы имеют заостренную форму с одной стороны, соответствующую положительному электроду.

С помощью подключения питания

Подходящие электроды можно найти, подав небольшое напряжение. С помощью этого метода также можно определить исправность устройства. Требуется источник постоянного тока (например, батарея или аккумулятор). Светодиод должен быть присоединен к контактам. При правильном подключении и повышении напряжения до 3 В диод включится и увеличит свою насыщенность и яркость. При неправильном подключении и несоблюдении полярности светодиод не загорится.

Кроме того, последовательно может быть включен токоограничивающий резистор сопротивлением более 600 Ом. Это защитит светодиод от выхода из строя.

Применение мультиметра

Мультиметр – профессиональный прибор, помогающий определить не только плюс и минус светодиода, но и найти короткое замыкание в электрической сети, продиагностировать электронные компоненты и измерить основные параметры. С помощью мультитестера также можно определить цвет яркости диода и его пригодность к использованию.

Проверить мультиметром можно тремя способами:

Переключатель мультитестера стоит в положении «Проверка сопротивления — 2 кОм». Щупы должны касаться электродов светодиода. Когда красный щуп коснется анода, а черный щуп коснется катода, на экране появится число от 1600 до 1800. В противном случае или в случае неисправности на экране появится 1. Метод заключается в том, что есть нет хрустальной подсветки.
Переключатель должен находиться в положении «непрерывность цепи, проверка диодов». Когда красный щуп касается анода, а черный щуп касается катода, загорается светодиод. В противном случае диод вообще не будет реагировать.
Для последнего метода зонды не требуются. Большинство моделей имеют две вилки, возле которых есть обозначения Е и С — эмиттер и коллектор соответственно. Они используются для проверки транзисторов, но этот метод подходит и для светодиода. Если катод поместить в отверстие C, светодиод загорится. Это самый быстрый и эффективный метод.

Определение с помощью технической документации

В документе на светодиод можно найти достаточно информации о производителе, характеристиках, включая полярность. Паспорт на устройство выдается редко; можно получить, закупив большую партию комплектующих.

Вы можете узнать информацию самостоятельно, если знаете марку светодиода. По таблицам с техническими характеристиками этой модели можно узнать способ подключения и где плюс, а где минус.

Когда требуется определение полярностей LED-лампочек

Маленькие светодиоды широко применяются в различных областях, связанных с освещением и индикацией:

уличное освещение: рекламные вывески, парковые подсветки;
бытовые элементы искусственного света: освещение рабочих панелей, периметра подвесного потолка, встроенной мебели и др.;
индикация электроприборов режимов вкл./выкл.: самодельные умные розетки и т.д.;
детские игрушки;
пульты ДУ и многое другое.

Ресурс работы неправильно подключенной лампочки, заявленный производителем, сократится в разы. К примеру, при гарантированном режиме 45000 часов светодиод отработает в два раза меньше.
Производительность (интенсивность, яркость света) снизится в разы от той, которая должна быть. В общей цепи это будет видно невооруженным глазом.

Цоколевка 5мм диодов

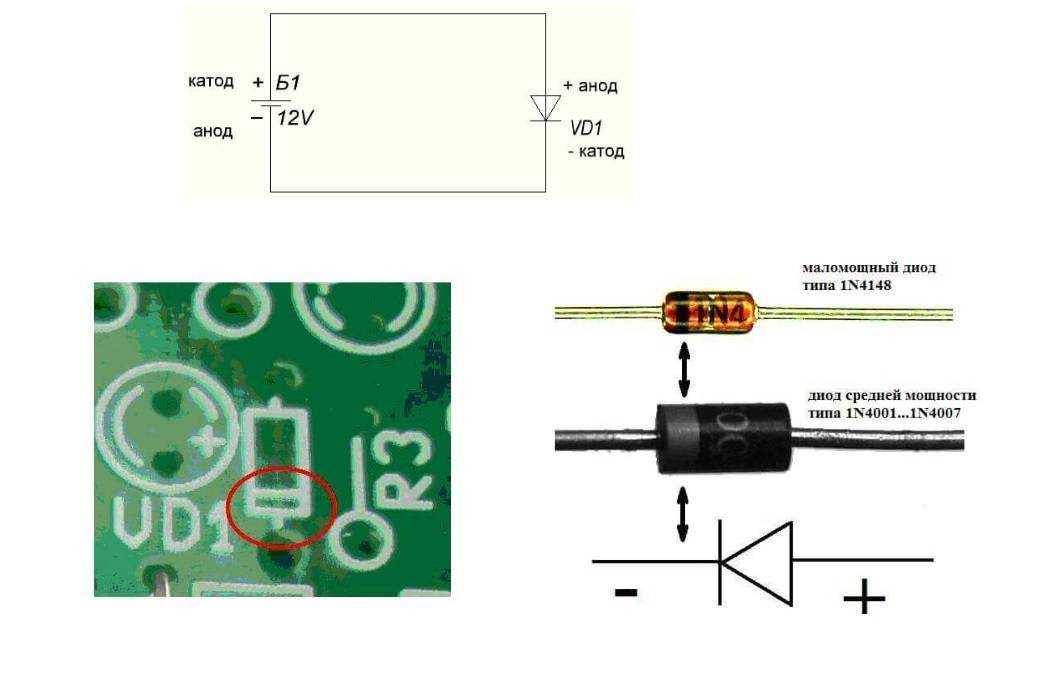

Чтобы подключить диоды как на схеме нужно определиться где у светодиода плюс и минус. Для начала рассмотрим на примере распространённых маломощных 5 мм диодов.

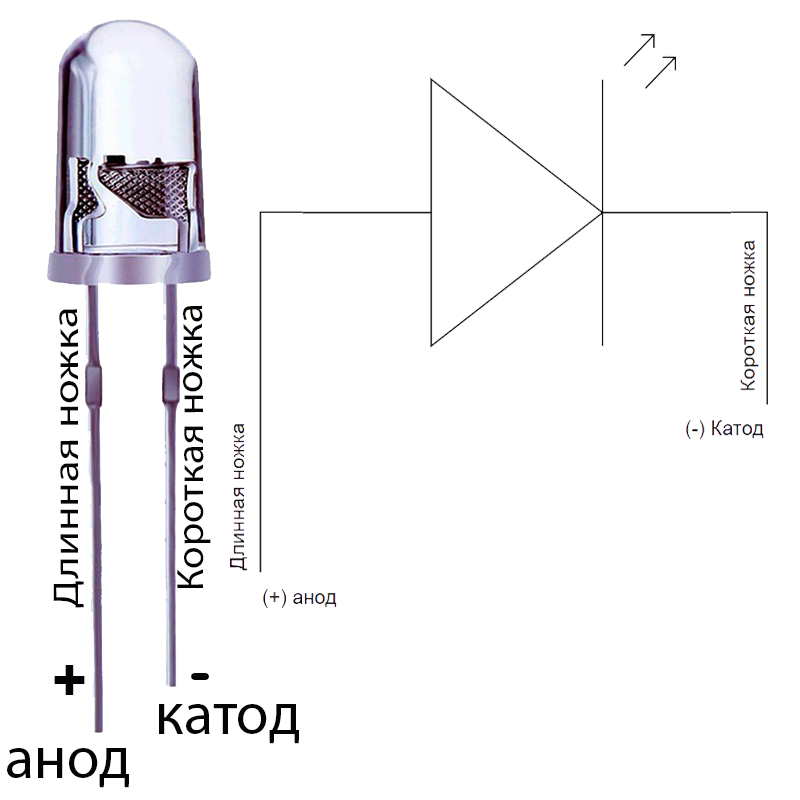

На рисунке выше изображен: А — анод, К — катод и схематическое обозначение.

Обратите внимание на колбу. В ней видно две детали – это небольшой металлический анод, и широкая деталь похожая на чашу – это катод

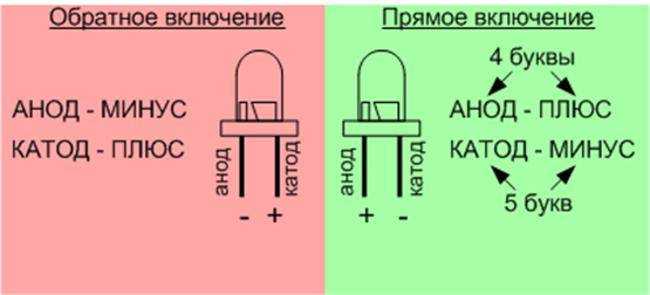

Плюс подключается к аноду, а минус к катоду.

Если вы используете новые LED элементы, вам еще проще определить их цоколевку. Определить полярность светодиода поможет длина ножек. Производители делают короткую и длинную ножку. Плюс всегда длиннее минуса!

Если вы паяете не новый диод, тогда плюс и минус у него одинаковой длины. В таком случае определить плюс и минус поможет тестер или простой мультиметр.

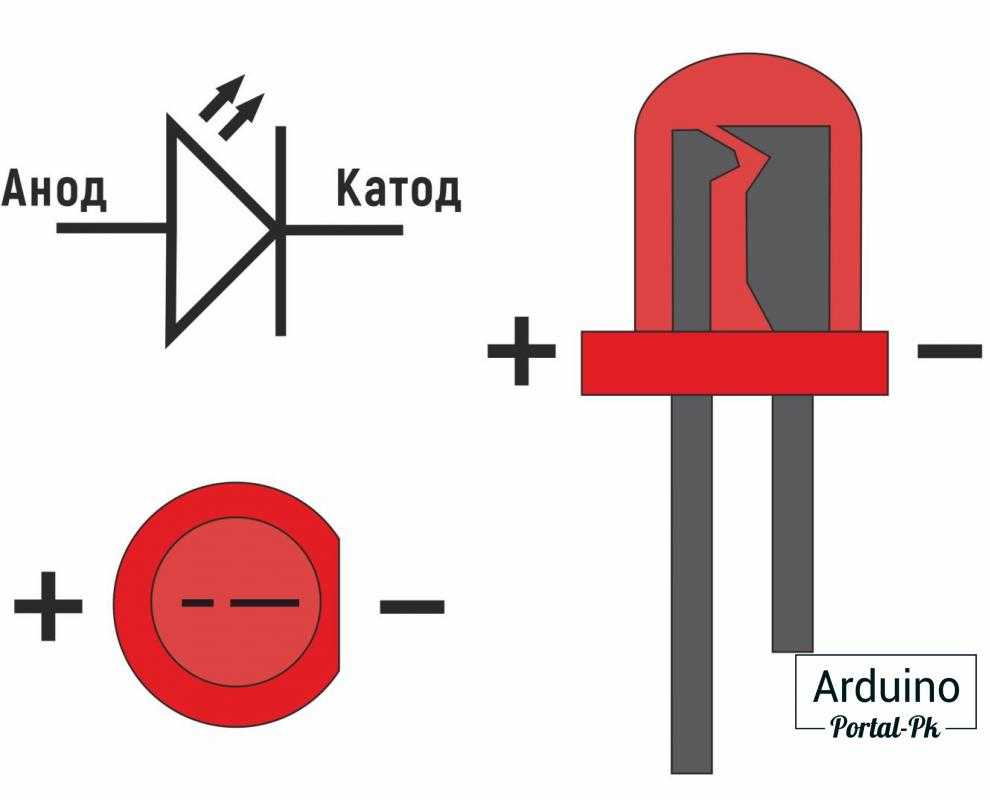

Визуальное различие выводов анода и катода

Новый светодиод, как правило, имеет два вывода (ножки), один из которых немного длиннее другого. Длинный вывод – это анод. Его подключают к плюсу источника питания. Короткий вывод – это катод, который соединяют с минусом или общим проводом. Иногда вывод катода отмечают точкой или небольшим срезом на корпусе. Паяный светодиод или бывший в эксплуатации имеет укороченные ножки одной длины. В этом случае определить где плюс, а где минус нужно путём внимательного рассмотрения кристалла сквозь пластиковую линзу. Анод (плюс) выделяется гораздо меньшим размером контакта внутри линзы по сравнению с катодом. Контакт катода (минус), в свою очередь, напоминает флажок, на котором размещается кристалл.

При ремонте электронных блоков могут попадаться светоизлучающие диоды с нестандартной цоколевкой. Производитель может маркировать их со стороны ножек или делать утолщение одного из выводов. Иногда цоколевка таких светодиодов интуитивно не понятна, а особенное строение не позволяет визуально определить полярность. В таких случаях придётся прибегнуть к электрическому замеру.
