Как натянуть цепь на ваз-2106 без снятия крышки: видео

Какова стоимость нового натяжителя ВАЗ 2107?

Для того чтобы поменять автоматический натяжитель, в среднем нужно 600-700 руб. ТЗА (Тольяттинский завод автоагрегатов) производит лучшие, «родные» натяжители для «классики». На упаковке (синего цвета) есть номер упаковщика, а также наклейка проверки подлинности с защитным слоем. Под слоем есть код, при введении которого поступает СМС с подтверждением. Внутри обязательно присутствует вкладыш – формуляр с наименованием продукции, с датой изготовлениями, синими оригинальными печатями ОТК.

Необходимость в установке меток механизма газораспределения может возникнуть в процессе ремонта либо при сильном растяжении цепи. При несовпадении меток стабильная работа мотора нарушается из-за сдвига фаз. В этом случае требуется корректировка. Работу проводят следующими инструментами:

набор отвёрток;
ключ для вращения коленвала;
набор ключей.

Для установки цепи по меткам понадобится стандартный гаражный набор инструментовПроцедуру выполняем согласно следующей инструкции:

Демонтируем коробку воздушного фильтра и клапанную крышку с уплотнителем, открутив крепёж.

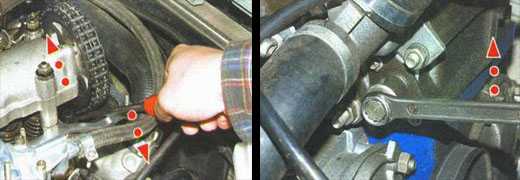

Ослабляем фиксатор натяжителя, упираем отвёрткой в башмак и зажимаем гайку.

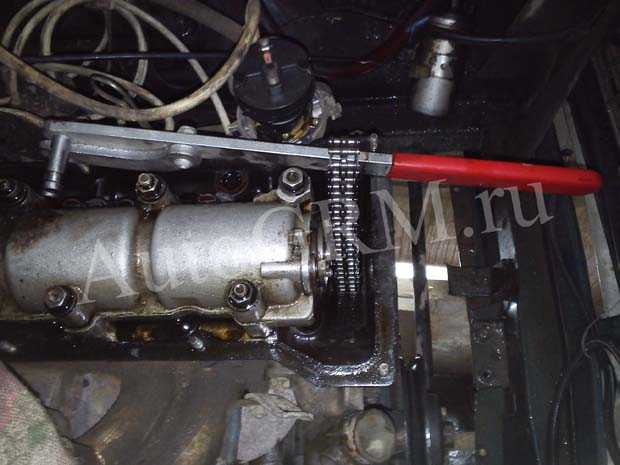

Ключом на 38 мм или заводной ручкой проворачиваем коленвал, пока не совпадут метки на его шкиве и крышке ГРМ, при этом метка на звёздочке распредвала должна расположиться напротив выступа, отлитого на корпусе.
При несовпадении какой-либо из меток включаем четвёртую скорость и разгибаем стопорную шайбу на звёздочке распредвала.
Выкручиваем болт, демонтируем шестерню.
Снимаем цепь со звёздочки и выставляем нужное положение (п.3). После установки меток осуществляем обратную сборку. Провернуть коленчатый вал можно накидным ключом на 38 мм

ПОДРОБНОСТИ: Фары ваз 2106 диаметр — Всё про авто || Тюнинг фар ваз 2106

Для этого новый элемент зажимается в тисках, но так, чтобы они не повредили корпус.

Далее натяжитель извлекается из тисков. Затем держа рукой его за крепежные ушки, нужно плунжер упереть в твердую поверхность и надавить на него, чтобы он ушел в корпус.

После «заряженный» натяжной механизм устанавливается на место и фиксируется двумя гайками.

Чтобы натяжитель сработал и произвел выборку, нужно снова послабить колпачковую гайку, после чего послышится щелчок, указывающий на то, что плунжер вышел и сделал выборку.

Если решено заменить штатный натяжитель на автоматический, то последовательность снятия не отличается от описанной.

В продажу он уже идет с полностью задвинутым штоком в корпус, причем он зафиксирован чекой в таком положении.

Перед тем как снять фиксацию штока, натяжитель нужно установить на авто и закрепить гайками.

И только после этого пассатижами извлекается фиксирующая чека, после чего пружина вытолкнет шток, а собачка не даст вернуться назад.

Остается только закрутить в отверстие в торцевой части болт, исключающий выпадение пружины. Этот болт должен идти в комплекте с натяжным механизмом.

В целом, операция по замене натяжителя цепи ГРМ, будь он штатный или автоматический – несложная, если меняется только сам натяжной элемент.

О том, как добраться до башмака, если решено и его менять, а также как произвести сразу и замену приводной цепи можно прочитать здесь.

Когда произвели проверку натяжителя цепи привода ГРМ, в частности если необходима его замена, нужно начать установку нового. Но не забывайте, что перед началом монтажа необходимо произвести зарядку этого механизма. Чтобы это сделать, вам потребуется утопить до упора плунжерный механизм, после чего, удерживая его в таком положении, затянуть гайку на колпачке.

После этого необходимо установить корпус натяжителя и затянуть болты. Не забудьте про то, что нужно ставить новую прокладку, если старая вышла из строя. При помощи специального ключа с размером 38 для храповика поворачиваете коленвал двигателя на оборотах. При этом цепь привода газораспределительного механизма натягивается. Сделать нужно один оборот, затем отпустить гайку колпачка, чтобы разрядить натяжитель. После этого снова его нужно затянуть.

Основные элементы натяжительной системы цепи ГРМ

Цепь ГРМ состоит не только из трех звездочек, описанных выше. Он также поддерживается рядом других важных компонентов.

Система натяжения цепи ГРМ состоит из нескольких важных компонентов.

Давайте обсудим их подробнее.

Ограничительный палец цепи ГРМ

Цепь ГРМ на двигателе ВАЗ 2107 поддерживается сложной системой натяжения. Одним из компонентов этой системы является стопорный штифт. Это небольшой цилиндрический элемент, который вкручивается в стенку блока цилиндров. Он расположен рядом с шестерней коленчатого вала. Его функция заключается в предотвращении соскальзывания цепи со звездочки коленчатого вала в случае внезапного ослабления натяжения цепи ГРМ.

Штифт выполнен в виде простого болта с фаской на головке.

Затем цепь зацепится за ограничитель с характерным лязгающим звуком, который обязательно привлечет внимание водителя, поскольку звук слышен даже в моторном отсеке. Если цепь порвется, ограничитель не позволит цепи полностью сойти со звездочки и повредить соседние звездочки масляного насоса и распределительного вала

Если цепь ГРМ натянута правильно, она не соприкасается со стопорными штифтами, так как между цепью и штифтами имеется постоянный зазор около 1,5 см.

О натяжителях цепи ГРМ

Функция натяжителя цепи ГРМ очевидна из одного только его названия. Натяжитель цепи обеспечивает постоянное натяжение цепи и предотвращает ее провисание. Если цепь ослабнет хотя бы на полсантиметра, она может соскочить с одной из звездочек (что случается довольно редко, но чаще цепь остается на звездочке, но перескакивает вперед на несколько зубцов, что полностью нарушает натяжение, и слабина увеличивается еще больше). В разное время на ВАЗ 2107 устанавливались разные типы натяжителей.

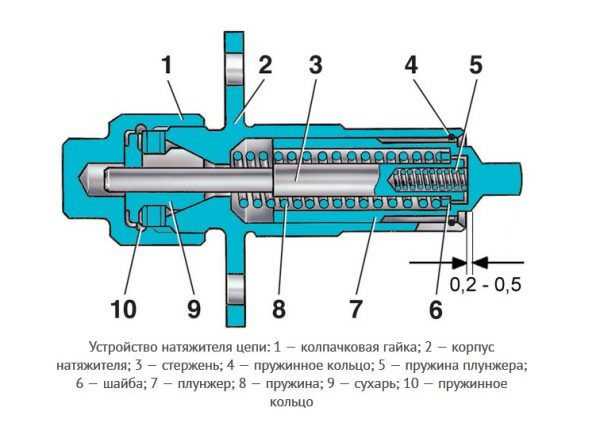

Натяжители механические

В механическом натяжителе усилие, необходимое для того, чтобы башмак натяжителя прижимал цепь к натяжителю, создается простой пружиной. Он прижимается к планке, выдвигается из корпуса и прижимается к багажнику. Сапог, в свою очередь, прижимается к цепи, постоянно гася ее колебания.

В основе механического натяжителя лежит поршневая пружина.

Пружина в этом натяжителе регулируется с помощью простой поршневой гайки. Если водителю нужно немного подтянуть цепь, он просто слегка затягивает гайку, убирая слабину.

Механические натяжители для ВАЗ 2107 просты и надежны

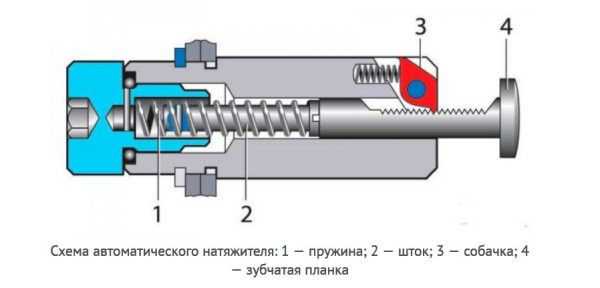

Натяжители автоматические

Автоматические натяжители устанавливались на более поздние модели ВАЗ 2107. В отличие от механического типа, этот натяжитель состоит из зубчатого сегмента с храповиком.

Основным компонентом автоматического натяжного устройства является зубчатая пластина.

Пружина оправки сжимает пластину, а зубчатая пластина передает это усилие на натяжной башмак. Храповик предотвращает его возвращение в исходное положение. Это поддерживает постоянное натяжение цепи ГРМ.

Автоматические натяжители для ВАЗ 2107 в последние годы все труднее найти в продаже.

Натяжители гидравлические

Эти натяжители устанавливались на последние модели ВАЗ 2107. Основное отличие этих устройств заключается в принципе работы. Усилие в гидравлическом натяжителе воспринимается не пружиной, а давлением масла. Это масло направляется через шланг высокого давления к натяжителю.

Масло подается к гидравлическому натяжителю через специальный шланг.

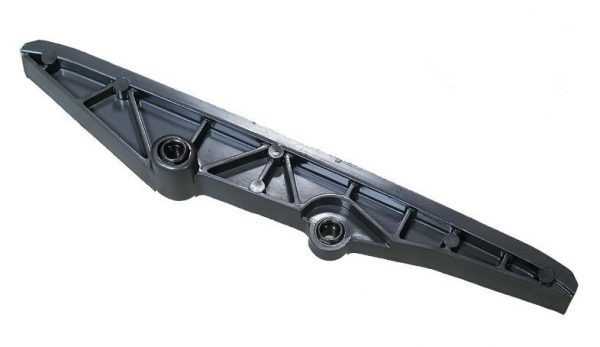

Успокоитель цепи ГРМ

Натяжитель цепи ГРМ — еще один ключевой компонент системы натяжения, без которого невозможно равномерное натяжение цепи ГРМ. Стойка цепи ГРМ представляет собой металлическую пластину, которая крепится к стенке блока цилиндров.

Регулятор цепи ГРМ на «семерке» представляет собой простую металлическую пластину, удерживаемую двумя болтами.

Эта пластина находится напротив натяжителя, что означает, что натяжитель цепи действует на другую половину цепи. Когда натяжитель сильно давит на цепь, противоположная сторона цепи неизбежно начинает вибрировать. Эта вибрация поглощается направляющей цепи. Цепь, ударяясь о пластину амортизатора, теряет часть своей энергии, и амплитуда ее колебаний значительно уменьшается. Цепь будет растягиваться гораздо быстрее без демпфирующего эффекта ограничителя цепи.

Регулировка цепи ГРМ ВАЗ 2106

Все работы по замене цепи проводятся своими руками и при помощи нескольких ключей, которые входят в стандартный набор. То же касается и регулировки цепи. Менять и регулировать цепь удобнее при снятом двигателе, но если она растянулась раньше, чем требуется капиталка, тогда придется снимать крышку капота как минимум. Можно этого и не делать, но без капота менять цепь гораздо удобнее.

В заменен и регулировке цепи самое главное — не заблудиться в метках. Шпонка на коленвале должна быть строго напротив отлива, который сделан на блоке цилиндров. Если упустить этот момент, то отрегулировать работу ГРМ не получится.

Демонтаж старой цепи привода ГРМ начинается со снятия ремня привода генератора и снятия шкива коленвала. Многие рекомендуют демонтировать радиатор, но в принципе, если работать аккуратно, он не помешает. Сложность может вызвать только срыв гайки крепления шкива коленвала. Гайку срывать лучше всего из смотровой ямы ключом с усилителем, предварительно поставив машину на ручник и включив первую передачу.

После этого необходимо добраться до верхней приводной звездочки. Для этого снимается крышка клапанного механизма, а после этого придется снимать и переднюю крышку двигателя. При этом нужно следить за тем, чтобы остатки старой прокладки передней крышки не остались ни на крышке, ни на блоке. Также не надо забывать о трех болтах, которые фиксируют поддон к крышке. Если крышка не снимается сразу, можно слегка поддеть ее плоской широкой отверткой, но не повредив привалочные плоскости.

Демонтаж и установка цепи ВАЗ 2106

Для демонтажа цепи нужно отпустить натяжитель, который поддерживает цепь в постоянно натянутом состоянии. Предстоит также снять пластиковый успокоитель цепи, который находится справа от механизма привода над промежуточной шестерней. Теперь ничего не мешает раскрутить болт крепления звездочки привода распредвала.

Отдельного внимания заслуживает натяжитель цепи ВАЗ 2106 и успокоитель. Успокоитель лучше всего поменять сразу, поскольку он часто изнашивается и может разрушиться в процессе работы. Натяжитель цепи нуждается просто в проверке работоспособности. Если шток натяжителя цепи вытягивается на достаточное для натяжения цепи расстояние, то оставляем его в покое. Если клинит или не двигается вовсе — подлежит замене или ремонту.

Установка новой цепи ГРМ

Ставим новые звезда на коленвал и привод вспомогательных агрегатов. Смазываем новую цепь ГРМ и устанавливаем ее на место.

Новая цепь ГРМ.

Сверху подкладываем под цепь любой инструмент для того что бы она ни сваливалась вниз.

Устанавливаем звездочку распредвала в цепь таким образом, что бы при установке на респредвал нисходящая ветвь цепи была натянута и все метки совпадали. Проворачиваем распредвал против часовой стрелки на небольшой угол и за коленвал возвращаем назад, таким образом, цепь натягивается и можно оценить правильность установки меток. Если метки не совпали, перебрасываем цепь на зуб и повторяем процедуру снова.

Устанавливаем натяжитель цепи на место и активируем его. Затягиваем все болты крепления звезд и контрим их. Проворачиваем коленвал два оборота и если клапана с поршнями не встречаются и все метки встают на свое место, поздравляем себя с выполнением самой ответственной операции.

Смазываем герметиком прокладку крышки коленвала и устанавливаем ее на место.

Ставим шкив, затягиваем его и еще раз прокручиваем коленвал и проверяем все метки. Лучше перестраховаться, чем потом рвать волосы на всех местах и искать телефон моториста.

Откручиваем гайку на 13 трамблера и вынув его проворачиваем бегунок так что бы он смотрел на контакт четвертого цилиндра. Ставим трамблер на место, но помним, что после окончательной сборки придется выставить зажигание. Останавливаться на этом не будем, так как процедуру настройки на ВАЗ 2106 можно найти в интернете.

Ставим на место все что сняли, в порядке обратном снятию. Заливаем антифриз, заводим, регулируем зажигание. Вот и подошла к концу ваша первая замена цепи ГРМ.

Можно ли укорачивать растянутую цепь

Теоретически подобная операция вполне возможна — достаточно выбить шплинт одного или нескольких звеньев и заново соединить цепь. Почему подобный ремонт очень редко практикуется:

Сложно оценить степень удлинения элемента и количество убираемых звеньев.
Существует высокая вероятность, что после операции метки перестанут совмещаться на 5—10 мм.
Изношенная цепь однозначно продолжит растягиваться и вскоре опять начнёт тарахтеть.
Истёртые зубья шестерён позволят звеньям легко перескакивать, когда цепь снова вытянется.

Не последнюю роль играет экономическая целесообразность. Комплект запчастей не настолько дорог, чтобы тратить время и силы на попытки отремонтировать деталь путём укорачивания.

Замена цепного привода ГРМ займёт у опытного мастера приблизительно 2–3 часа. Рядовому автолюбителю потребуется вдвое больше времени без учёта непредвиденных поломок. Выделите на ремонт часть выходного дня и сделайте работу без спешки. Не забудьте перед запуском мотора сопоставить метки и убедиться в правильности сборки механизма.

Замена натяжителя и успокоителя цепи ГРМ 2106

Во время эксплуатации автомобиля изнашивается не только цепь, но и работающие с ней механизмы. Менять их следует вместе с самой цепью, чтобы не выполнять одну и ту же работу несколько раз. Процедура состоит из:

Ослабления и выкручивания двух болтов крепления корпуса успокоителя цепи ГРМ 2106.
Выкручиваете обе гайки крепления натяжителя.
Отворачиваете крепеж башмака, вытаскиваете его (причем вместе с самим башмаком).
Первым устанавливаете успокоитель.
На новом натяжителе ослабляете колпачковую гайку. Вдавливаете до конца шток и затягиваете эту гайку. Тем самым шток фиксируется и натяжитель без проблем ставится на свое место.
Выбиваете сальник, при помощи подходящей оправки ставите вместо него новый.

Необходимые инструменты:

ключи из стандартного набора;
универсальный фиксатор шкивов;
специальный ключ на «36»;
пустая чистая емкость для слива антифриза.

Замена цепи ГРМ на ВАЗ 2106 а также успокоитель, башмак натяжителя, и звездочки

Демонтировать корпус воздушного фильтра с карбюратора.

Как заменить цепь ГРМ на ВАЗ 2106 своими руками

Выкрутить ключом на «10» 3 гайки, ключом на «8» 4 гайки

Все действия нужно выполнять осторожно, чтоб ничего не упало на карбюратор. Если этим пренебречь, понадобится снятие этого узла, возможно, впускного коллектора

Самостоятельная замена цепи ГРМ на ВАЗ 2106 своими руками

Достать крышку трамблера, вынуть трубку, использующуюся для подачи топлива.
Ключом на «10» снять 8 гаек, прикрепляющих клапанную крышку, достать шайбы с пластинами.

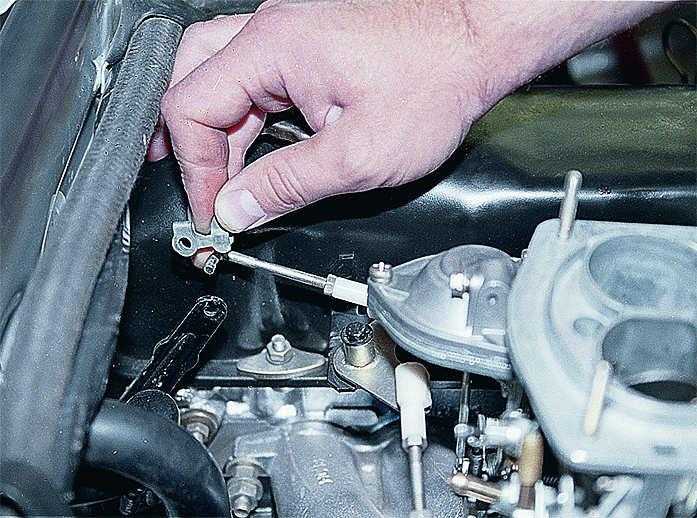

Отсоединить трос подсоса и привод дроссельной заслонки.

Снять клапанную крышку с прокладкой (в идеале ее лучше заменить).

Демонтировать защиту снизу, слить антифриз в емкость, которая была подготовлена вначале.
Используя ключ на «19», ослабить гайку крепления генератора.

Ослабить хомут нижнего патрубка водяной помпы, достать его.

Как заменить цепь ГРМ на ВАЗ 2106, успокоитель, башмак натяжителя, и звездочки своими силами

Отключить питание вентилятора, а также питание термодатчика на радиаторе.
Демонтировать радиатор с патрубками и термостатом.
Отпустить гайку натяжителя цепи генератора. С помощью монтировки сдвинуть его вперед.

Читать далее: Где находится салонный фильтр ваз 2110 и как его поменять: пошаговая инструкция Замена цепи ГРМ на ВАЗ 2106 своими руками

Отсоединить ремень генератора ВАЗ 2106.
Ключом на «36» проворачивать коленчатый вал за шкив до момента совпадения меток крышки и шкива, звездочки и литья в ложе распределительного вала.

Цепь ГРМ ВАЗ 2106

Также ознакомьтесь

Открутить гайку на «36», прикрепляющую шкив коленвала. Специальным ключом застопорить шкив, открутить его. Если спецключа нет, нужно включить пятую передачу, выжать педаль тормоза, открутить ее с помощью ключа.

Замена цепи ГРМ на ВАЗ 2106, а также успокоитель, башмак натяжителя, и звездочки

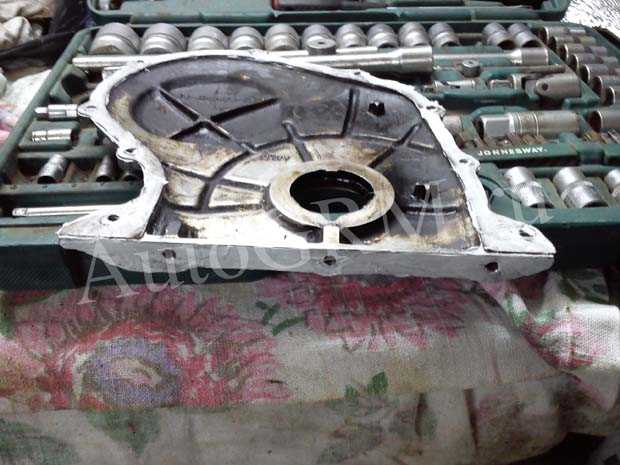

Снять шкив. Открутить 6 болтов и 3 гайки ключом на «10», потом еще 3 болта крышки привода распредвала, убрать крышку.

Меняем цепь ГРМ на ВАЗ 2106 успокоитель, башмак натяжителя, и звездочки своими руками

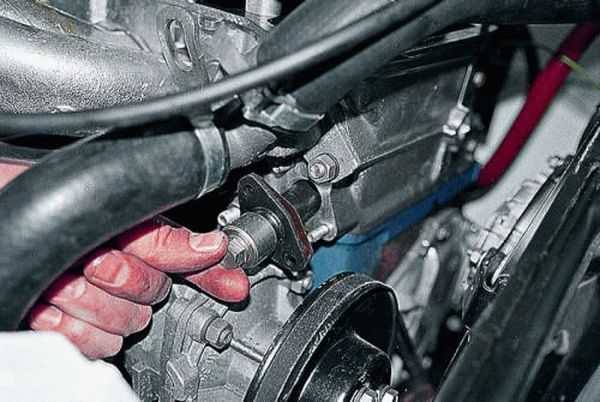

Открутить 2 гайки, крепящие натяжитель цепи, снять его.

На фотографиях показан автоматический натяжитель.

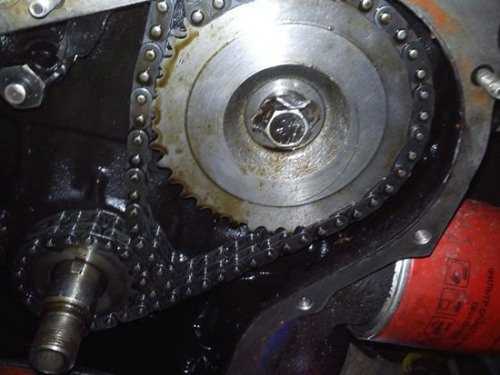

Ослабить болт, которым крепится звездочка распредвала, после чего можно ее снимать. Положение для центровки стоит запомнить, а лучше пометить.

На фотографии можно увидеть итог.

Предохранитель, позволяющий избежать перескакивания цепи.
Крепление башмака натяжителя цепи газораспределительного механизма.
Звездочка коленвала.

Ключом на «10» отсоединить предохранитель, крепление натяжителя, а также болт, которым крепится звездочка привода вспомогательных агрегатов.

Снять звездочки и старую цепь ГРМ. Должны совпасть шпонка коленвала и литье на блоке цилиндров.

Установить на привод новые звездочки, коленчатый вал и вспомогательные агрегаты. Поставить на место тщательно смазанную новую цепь.

Чтоб цепь не упала вниз, нужно подложить под нее какой-нибудь инструмент. Меняем цепь ГРМ ВАЗ 2106 в домашних условиях
Звездочка устанавливается в цепь так, чтоб нисходящая ветвь цепи оказалась натянутой, а все ее метки совпадали. Далее нужно повернуть распредвал справа налево и вернуться обратно за коленвал. Благодаря этим действиям натягивается цепь, и можно проверить правильность установки меток. Если метки не совпадают, нужно перекинуть цепь на зуб, а затем повторить процедуру.
Вернуть на место натяжитель, активировать его. Затянуть все крепежные болты, закрепить их. Провернуть на 2 оборота коленвал, убедиться, что метки совпадают, а клапаны и поршни не сталкиваются.
Смазать герметиком прокладку крышки коленчатого вала, установить ее на место.
Поставить шкив, удостовериться, что совпадают метки, затянуть его.
Открутить гайку трамблера на «13», достать сам трамблер, повернуть бегунок к контакту 4-го цилиндра.
Вернуть на место трамблер.

В качестве завершения процедуры по установке новой цепи газораспределительного механизма ВАЗ 2106 обязательно выставить зажигание.
Выполнить сборку в обратном порядке, залить антифриз.
На этом можно считать замену цепи ГРМ на ВАЗ 2106 завершенной.

Выставляем зажигание на слух

Как уже упоминалось выше, наиболее качественно выставить зажигание получится лишь при помощи стробоскопа. Но ведь до станции техобслуживания еще надо как-то добраться.

Для таких случаев отлично подойдет быстрый метод выставления зажигания «на слух»:

Первым делом ослабьте крепежную гайку распределителя зажигания.
Прогрев ДВС и не выключая его, вращайте корпус распределителя поочередно в обе стороны.
Обороты должны соответствовать примерно 2000 об/мин.
Прислушивайтесь к работе мотора. Лучшее положение — когда выдается максимально возможное число оборотов при ровной работе силового агрегата без провалов.
По нахождению такого положения можно затягивать крепление.

Нюансы в установке цепи ГРМ по заводским меткам на ВАЗ 2106: подводные камни

Идеального совмещения двух пар пометок добиться сложно. Основная причина – использование компонентов с выдержанными по предельной границе размерами. К слову, регулировка карбюратора ВАЗ 2106 своими руками также никогда не происходит по идеальному сценарию – практически всегда используются дополнительные рекомендации опытных мастеров.

Допустимые сдвиги отметок

Одна из неписанных норм допускает расхождение засверловки звезды и прилива корпуса подшипников распределительного вала в пределах ползуба в ту или иную сторону. Если поконкретнее, то установка цепи ГРМ двигателя ВАЗ 2106 по меткам считается оконченной, когда звездочка распредвала стоит точно, а отметка шкива коленвала уходит чуть вперед. Это гарантия устойчивой тяги во всем скоростном диапазоне.

Если звезда «распреда» стоит по метке, а шкив «колена» не доходит до знака ВМТ – мотор устойчиво функционирует только до скорости 100 км/ч. После преодоления границы наблюдается потеря тяги и повышенный расход топлива.

Крайности

Расхождение между метками постели и звезды распределительного вала в один зуб недопустимо. Обычно это доказательство критического растяжения цепочки. Когда же она новая стоит осмотреть посадочное место под шпонку на коленвале – возможно оно разбито, отсюда – чрезмерный люфт.

Двигатели с существенным пробегом нередко склонны к произвольному изменению расположения пометки звезды РВ в процессе вращения КВ. К этому приводят:

Подлизанные зубья в зацеплении вала-шестерни привода маслонасоса с приводным валом («грибка» с «поросенком»).
Люфт в трамблере.
Эллипсность звездочек ГРМ.

Замена натяжителя и успокоителя цепи ГРМ 2106

Ослабления и выкручивания двух болтов крепления корпуса успокоителя цепи ГРМ 2106.
Выкручиваете обе гайки крепления натяжителя.
Отворачиваете крепеж башмака, вытаскиваете его (причем вместе с самим башмаком).
Первым устанавливаете успокоитель.
На новом натяжителе ослабляете колпачковую гайку. Вдавливаете до конца шток и затягиваете эту гайку. Тем самым шток фиксируется и натяжитель без проблем ставится на свое место.
Выбиваете сальник, при помощи подходящей оправки ставите вместо него новый.

Замена Цепи Грм Ваз 2106 Без Разборки

Замена цепи ГРМ в автомобиле ВАЗ 2106: советы профессионалов

Такая технологическая операция, как замена цепи ГРМ ВАЗ 2106, считается относительно сложным и требующих определенных навыков в слесарном деле рабочим процессом, поэтому его выполнение следует возложить на специалистов станции техобслуживания или опытных автослесарей. Необходимо знать, что цена достаточно высокая, ведь ремонтники посчитают неполную разборку двигателя.

Подготовка к замене

При проведении демонтажа навесного оборудования силовой установки, снятия элементов ГРМ (газораспределительного механизма) двигателя одновременно можно провести замену натяжителя и успокоителя цепи ВАЗ 2106, а также т.н. «башмака» системы натяжения цепной передачи, звездочек распределительного вала и ремня генераторного устройства.

В автомобиле ВАЗ 2106 замена цепи распредвала производится при наличии набора слесарных инструментов из комплекта автомобиля, необходимых запчастей для замены, ряда специальных приспособлений (фиксатор шкивов универсального типа, специальный ключ на «36»), а также резервуара для наполнения тосолом, слитым из системы охлаждения ТС.

Процесс замены цепи

Порядок производства работ:

Демонтируем с верхней плоскости карбюратора корпусную часть фильтра очистки поступающих воздушных масс, для чего отвинчиваем 3 гаечки с крышки корпуса и 4 крепежа в основании корпуса. При демонтаже изделия требуется не уронить крепеж или ключи в карбюраторную камеру, иначе возникнут проблемы, вплоть до снятия коллектора впускного типа.
Отстегиваем от защелок крышку прерывателя-распределителя и отсоединяем топливный трубопровод.
Отвинчиваем крепеж надклапанного кожуха и аккуратно собираем с гнезд крепления шайбы с пластинчатыми элементами.
Демонтируем тросик с приводом заслонки дросселя.
Поднимаем освобожденный от креплений надклапанный кожух совместно с прокладкой из маслостойкой резины, которую требуется заменить по причине утраты герметичности и снимаем его.
Демонтируем защиту картера мотора и после откручивания сливной пробки с радиатора сливаем тосол в заранее подставленный резервуар.
Немного откручиваем натяжной верхний крепеж генераторной машины.
Ослабляем крепление донного патрубка водяного насоса и демонтируем его.
Обесточиваем вентилятор и датчик режима температур на корпусе радиатора.
Демонтируем элементы системы охлаждения (радиатор, патрубки и термостат).
Демонтируем генераторную ременную передачу.
С помощью спецключа для коленвала проворачиваем вал до совмещения рисок на кожухе и шкиве, а также на звездчатой шестерне и корпусе (постели) распределительного вала ГРМ.
Отвинчиваем крепеж шкива коленчатого вала гаечным ключом на «36».
Стопорим вращательное движение шкива спецключом или подручными средствами, после чего отвинчиваем и демонтируем эту деталь.
Освобождаем крышку привода распредвала от крепежей и демонтируем ее.
Отвинчиваем крепеж системы натяжения, по необходимости проводим замену натяжителя цепи ВАЗ 2106 с предварительным снятием. В связи с более распространенной установкой в системе ГРМ натяжителя автоматического принципа действия мы рассматриваем именно этот вариант.
Отвинчиваем крепеж звездчатой шестерни распределительного вала и демонтируем ее. Рекомендуем маркером пометить позицию для отцентровки или сохранить эту информацию в памяти.
Демонтируем предохранительное устройство натяжителя, собственно натяжитель, крепеж звездчатой шестеренки привода дополнительных механизмов и «звездочку».
Осуществляем проверку совпадения рисок, при этом метка на коленчатом вале должна быть совмещена с приливом на блоке цилиндров.

Замена цепи ГРМ на ВАЗ 2106

Последовательность действий выглядит следующим образом:

Снимаете корпус воздушного фильтра, ветошью закрываете карбюратор, чтобы в него не попало ничего лишнего. На этом же этапе можно слить масло из двигателя.
Отсоединяете тросик подсоса и центральный провод с трамблера.
Отсоединяете трубки и уводите их в сторону, чтобы не мешали.
Демонтируете кожух вентилятора.
Если крыльчатка находится на помпе, то выкручиваете болты ее крепления и снимаете вместе с ремнем привода генератора и шкивом.
Снимаете защиту картера.
Очищаете всю переднюю часть мотора от грязи, промываете растворителем или бензином.
Устанавливаете под задние колеса упоры, включаете максимальную передачу (четвертую или пятую), вытягиваете ручник.
Чтобы ослабить гайку на храповике, необходимо нанести по ней резкий удар молотком.
Демонтируете крышку с головки блока, выкрутив все гайки ее крепления.
Отгибаете шайбу, которая находится под болтом звездочки распределительного вала. Резко ударив по нему молотком, ослабляете затяжку.
Снимаете автомобиль со скорости.
Проворачиваете шкив коленчатого вала до тех пор, покуда не сместится метка на его шкиве с риской на передней крышке. Вместе с этим должны совместиться метка на звездочке распревала и отлив на пастели.
Отверните гайку на храповике и снимите шкив.
Выкрутите гайки и болты, которыми произведено крепление передней крышки двигателя. Всего 9 точек крепления. Снимите крышку.
Отогните стопорную пластину и выкрутите болт со звездочки привода вспомогательных механизмов.
Ослабляете гайку на натяжителе цепи ГРМ ВАЗ 2106. Монтажной лопаткой отжимаете натяжитель и фиксируете его, затянув гайку.
Выкручиваете болт на распределительном валу.
Выкручиваете возле маленькой звездочки коленчатого вала ограничительный палец.
Отпускаете цепь и снимаете эту звездочку с коленчатого вала.
Стараясь не провернуть, снимаете звездочку привода вспомогательных механизмов и цепь ГРМ 2106.

На этом снятие можно считать завершенным, теперь нужно установить новую. Но обязательно перед началом всех работ обильно смажьте цепь свежим моторным маслом.

Метки на распределительном валу ВАЗ 2106

Даже больше скажу – желательно проводить замену цепи ГРМ тогда же, когда и меняете масло в двигателе ВАЗ 2106. В целом же последовательность строго обратная:

Наживляете все болты, которыми крепятся звездочки. Проворачиваете коленчатый вал на два оборота, чтобы проверить, совмещаются ли метки на звездочках коленчатого и распределительного валов. Если все верно установлено, то все метки должны совпасть (на звездочке коленвала напротив отлива в блоке, а на звездочке распределительного напротив отлива крышки подшипников).
Все болты затягиваются только динамометрическим ключом. Момент затяжки должен быть в интервале 41,2-51 Н*м.
Производите натяжку цепи.
Протираете все посадочные места и устанавливаете прокладки (новые).
Устанавливаете привод генератора и крыльчатку.
Проверяете угол опережения зажигания. Если нужно, производите его регулировку.

Как выбрать новый комплект запчастей

Как и прочие автомобильные запчасти, цепи ГРМ подделываются кустарными и китайскими производителями, после чего попадают в продажу. Хитрые дельцы постоянно придумывают новые способы обмана покупателей, например, укладывают свои некачественные изделия в оригинальные упаковки известных брендов родом из Западной Европы. Чтобы при покупке детали не нарваться на поддельную запчасть, выполняйте следующие рекомендации:

На прогиб цепь проверяют так: берут её за один конец и держат плашмя. Второй конец должен провисать не больше, чем на 10 мм. Если удастся, то проверьте твёрдость металла, аккуратно подпилив его надфилем. Сталь в качественных изделиях закалена, а потому отличается повышенной твёрдостью и не поддаётся напильнику.

Цепь, шестерни, башмаки и натяжитель — полный комплект для замены

Если вы обновляете цепную передачу при значительном пробеге авто (150—200 тыс. км), то придётся поменять все сопутствующие элементы — шестерни, натяжитель и успокоитель. Когда цепь растянулась после пробега 50—100 тыс. км, то шестерёнки менять необязательно, но натягивающее устройство нужно проверить на работоспособность. Также не забудьте купить расходные материалы — прокладки крышек, уплотнительные кольца и термостойкий герметик.

Подведем итоги

С учетом вышесказанного можно сделать вывод о том, что замена цепи ГРМ является ответственной процедурой. При этом ответом на вопрос, где поменять цепь ГРМ, может быть как поездка в специализированный автосервис, так и выполнение всех действий у себя в гараже.

Также следует учитывать, что при обратной сборке крайне важно контролировать совпадение заводских меток. Игнорирование данного правила часто приводит к тому, что достаточно частой ситуацией является такая, когда после того, как владелец поменял цепь ГРМ, не заводится автомобиль или двигатель работает с явными перебоями. В таком случае обычно необходима повторная разборка с последующим правильным выставлением меток

В таком случае обычно необходима повторная разборка с последующим правильным выставлением меток.

Напоследок отметим, что цена замены ремня ГРМ по сравнению с заменой цепи ГРМ несколько отличается. Поменять цепь ГРМ в сервисе по стоимости получается дороже на 40-60% и более сравнительно с аналогичной заменой ременного привода на различных моделях. Если же производить замену своими руками, тогда нужно быть готовым к тому, что может потребоваться необходимость установить новую цепь, звездочки, натяжитель и успокоитель.
