Цепь грм ваз 2107: неисправности, замена, регулировка

Назначение успокоителя

Успокоитель предназначен для того, чтобы погасить колебания и рывки, возникающие в момент запуска на цепи ГРМ. Без этого устройства цепь легко бы срывалась с направляющих шестерен и обрывалась в самые неподходящие моменты.

Вслед за клапанами проблемы начинаются в цилиндрах. Восстановить мотор после такой поломки практически невозможно. Особенно если речь идет о семерке. Ведь стоимость ремонтных работ может значительно превышать стоимость всего автомобиля. И проще продать авто на запчасти, чем восстанавливать работу мотора.

Поэтому можно сделать вывод – успокоитель цепи ГРМ одна из тех деталей, которая нуждается в постоянном контроле. Это важнейшая защита вашего двигателя от капитальной поломки.

Настройка на карбюраторных модификациях ВАЗ 2107

Во всех старых учебниках по обслуживанию классических моделей Жигулей описывается способ установки момента образования искры с помощью лампочки, хотя опытные автомобилисты спокойно обходятся без неё. Почему так происходит, вы поймёте в процессе прочтения данного материала, новичкам же будет полезно ознакомиться со старой проверенной методикой.

Чтобы правильно выставить зажигание «семёрки», нужно обеспечить одновременное выполнение следующих условий:

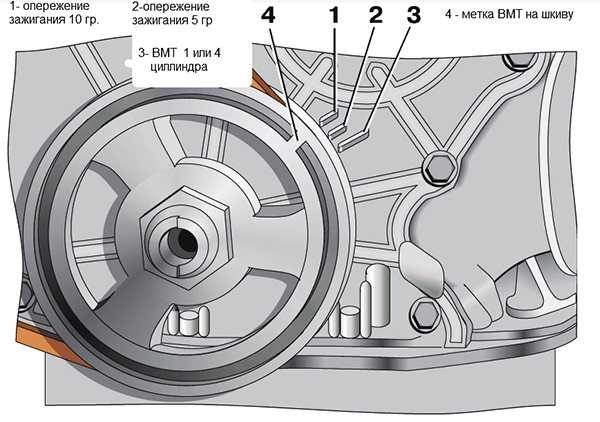

• насечка на шкиве коленчатого вала стоит напротив длинной риски, нанесённой на крышке газораспределительного механизма;
• при этом круглая метка, нанесённая на шестерёнке цепного привода распределительного вала, совпадает с приливом на его корпусе;
• поршень 4-го цилиндра завершил такт сжатия и находится в верхней мёртвой точке;
• контакты внутри трамблёра разомкнуты;
• подвижный контакт бегунка обращён к неподвижному контакту на крышке распределителя, куда подключён провод от свечи 4-го цилиндра.

Примечание. На бесконтактных системах в этот момент датчик Холла направляет сигнал коммутатору, чтобы тот разорвал электрическую цепь низкого напряжения, что приводит к возникновению высоковольтного импульса на проводе, ведущему к свече 4-го цилиндра.

Лампочка применяется с целью контроля момента зажигания, для чего её нужно подключить одним проводом к контакту «К» высоковольтной катушки, а вторым — к массе автомобиля. Следует знать, что в этот же момент поршень первого цилиндра тоже находится в положении ВМТ, только там происходит не сжатие топливовоздушной смеси, а выпуск отработанных газов после её сгорания. Вот почему несведущие автолюбители часто путают первый цилиндр с четвёртым при установке зажигания.

Когда перечисленные действия происходят одновременно, на электродах свечи 4-го цилиндра проскакивает искровой разряд, о чём свидетельствует вспышка подключённой лампочки. Чтобы добиться выполнения этих условий и правильно выставить зажигание, следуйте инструкции:

1. Поверните ключом на 36 мм коленчатый вал, совместив насечку на шкиве с длинной риской на крышке ГРМ.
2. Если в этот момент клапанная крышка двигателя снята, то лучше ориентироваться по метке на шестерёнке распредвала, выставив её напротив прилива корпуса.
3. Возьмите распределитель зажигания, снимите крышку и поверните его вал, чтобы поставить бегунок напротив провода, ведущего к цилиндру №4 (на крышке есть маркировка номеров цилиндров). Вставьте трамблёр в отверстие двигателя, удерживая бегунок и корпус в этом положении, после чего зафиксируйте его гайкой под ключ 13 мм.
4. Присоедините провода лампочки и включите зажигание поворотом ключа. Отпустите гайку крепления распределителя и медленно поворачивайте его за корпус, пока лампа не вспыхнет, указав на момент искрообразования. Снова закрепите трамблёр.
5. Выключите зажигание и убедитесь, что в данный момент контакты внутри распределителя разомкнуты. Возьмите щуп на 0,35 мм и проверьте зазор между ними, при необходимости откорректируйте его, ослабив отвёрткой винты крепления.

Примечание. Инструкция подразумевает, что перед началом работ трамблёр был демонтирован с двигателя без совмещения меток.

Зажигание считается выставленным правильно, если после установки крышки распределителя и подключения проводов вам удастся запустить двигатель, а дальше нужно настраивать угол опережения. Бесконтактная система устанавливается таким же образом, за исключением проверки зазора в контактной группе ввиду её отсутствия.

Установив вместо цепного привода ГРМ ременную передачу, инженеры ВАЗ уменьшили металлоёмкость двигателя и снизили его шумность. Вместе с тем, появилась необходимость в периодической замене ремня газораспределительного механизма, который пришёл на смену более надёжной и долговечной двухрядной цепи. Эта процедура не занимает много времени и вполне по силам начинающим автолюбителям, которые приняли решение самостоятельно заменить ремень ГРМ на отечественной «классике» ВАЗ 2107.

ЦЕПНОЙ ПРИВОД ГРМ ВАЗ 2107 — ОПИСАНИЕ

Цепная передача механизма ГРМ ВАЗ 2107 имеет большой ресурс, но когда-то приходит черёд и её замены. Необходимость в этом возникает в результате растяжения звеньев, когда натяжитель цепи уже не справляется с возлагаемыми на него функциями. Кроме этого, детали, отвечающие за нормальную работу привода ГРМ, со временем также подвергаются износу.

Основными элементами привода ГРМ ВАЗ 2107 являются цепь, успокоитель, башмак, натяжитель и звёздочки

УСПОКОИТЕЛЬ

В цепном приводе механизма газораспределения ВАЗ 2107 для гашения рывков и колебаний цепи применяется успокоитель. Без этой детали, при увеличении амплитуды колебаний, цепь может слететь с шестерён либо вовсе оборваться. Обрыв цепной передачи наиболее вероятен при максимальных оборотах коленчатого вала, что происходит мгновенно. В момент обрыва выходят из строя впускные и выпускные клапаны. После таких повреждений двигателю в лучшем случае потребуется капитальный ремонт.

Успокоитель цепи предназначен для гашения колебаний цепного привода во время работы двигателя

По своей конструкции успокоитель представляет собой пластину, которая выполнена из высокоуглеродистой стали с двумя отверстиями для крепления. Ещё одним элементом, одновременно отвечающим за успокоение и натяжение цепи, является башмак. Его трущаяся поверхность выполнена из полимерного материала высокой прочности.

Башмак натяжителя обеспечивает натяжения цепи, исключая её провисание

НАТЯЖИТЕЛЬ

Исходя из названия, можно понять, что устройство предназначено для исключения провисания цепи ГРМ во время работы двигателя. Существует несколько разновидностей таких механизмов:

• автоматические;
• механические;
• гидравлические.

Автоматические натяжители появились не так давно, но уже успели показать свои положительные и отрицательные стороны. Основным преимуществом изделия является то, что нет необходимости в периодической регулировке натяжки цепи, поскольку механизм удерживает её постоянно в натянутом состоянии. Из недостатков автонатяжителя выделяют быстрый выход из строя, высокую стоимость, плохое натяжение, о чём свидетельствуют отзывы некоторых автовладельцев.

Гидравлические натяжители работают в результате воздействия масла под давлением, которое подводится от системы смазки двигателя. Такое конструктивное исполнение не требует вмешательства со стороны водителя по части регулировки цепной передачи, но механизм иногда может подклинивать, что сводит на нет все его преимущества.

Наиболее распространённым натяжителем является механический. Однако он имеет существенный недостаток: изделие засоряется мелкими частичками, в результате чего плунжер заклинивает и механизм неспособен выполнять свои функции во время регулировки натяжения.

Натяжитель обеспечивает натяжение цепи и позволяет выполнять регулировку, когда это необходимо

ЦЕПЬ

Цепь ГРМ в двигателе ВАЗ 2107 предназначена для соединения коленчатого и распределительного валов: на них стоят шестерни, на которые надевается цепь. После запуска силового агрегата, посредством цепной передачи обеспечивается синхронное вращение указанных валов. При нарушении синхронности по каким-либо причинам, происходит сбой в работе механизма ГРМ, в результате чего стабильная работа двигателя нарушается. В такой ситуации наблюдаются провалы мощности, ухудшение динамики, увеличение расхода топлива.

Цепь ГРМ в двигателе ВАЗ 2107 предназначена для соединения коленчатого и распределительного валов

По мере эксплуатации автомобиля цепь растягивается, поскольку на неё возлагаются высокие нагрузки. Это говорит о необходимости периодической регулировки. В противном случае провисание приведёт к перескакиванию звеньев на шестернях, в результате чего нарушится работа силового агрегата. Чтобы этого не происходило, заводом рекомендуется проводить регулировку натяжения цепи каждые 10 тыс. км. пробега.

Замена цепи ГРМ

1. Снимаем патрубок дроссельной заслонки, патрубок вакуумного усилителя тормозов и отвода картерных газов, тросик дросселя. Головка на 10 и крестовая отвертка для хомутов.
2. Снимаем радиатор отсоединив от него два патрубка и вывернув два болта расположенных в верхнем правом и левом углу. Головка на 10. Радиатор снизу вставляется в пазы, в которых установлены резиновые прокладки, не потеряйте их.
3. Снимаем клапанную крышку, открутив восемь гаек на 10.

   Крепление клапанной крышки.

4. Ослабляем гайку натяжного элемента генератора и сдвигаем его к блоку цилиндров. Снимаем клиновой ремень генератора. Ключ на 17.

   Натяжение ремня генератора.

Выставляем верхнею мертвую точку (ВМТ)

1. Проворачиваем коленвал по часовой стрелке до совпадения меток на шкиве и маркером на передней крышки цепи ГРМ. Ключ или головка на 38.

   Метка шкива коленвала.

2. На звездочки и маркере на корпусе подшипников распредвала так же должны совпасть метки.

   Метки распределительного вала.

Снимаем старую цепь ГРМ

Стопорим коленвал, затянув ручной тормоз, подложив под колеса упоры и включив пятую передачу, откручиваем гайку шкива. Головка на 38.

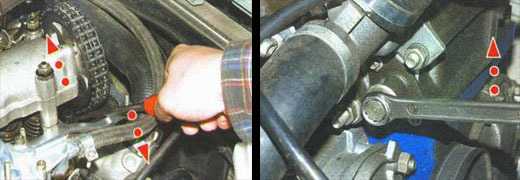

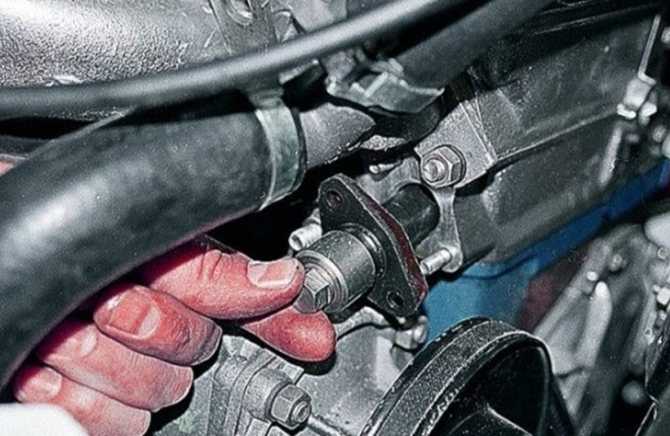

Открутив две гайки на 10 вынимаем натяжитель цепи ГРМ. Натяжитель цепи ГРМ.

Отгибаем лепесток стопора и откручиваем болт звездочки распредвала. Крепление звездочки распредвала.

Снимаем звездочку вместе с цепью

Обращаем внимание на износ зубьев если вы вдруг решили оставить старые. Если зубья стали острыми звездочка в замену.

Запомните в какое отверстие на звездочке вставляется шпонка на распределительном вале

Был как-то случай, когда товарищи их перепутал и хорошо, что перед тем как заводить он вручную провернул коленвал, естественно клапана уперлись в цилиндры после чего снова пришлось все разобрать.

Открутив три гайки и семь болтов, три из которых со стороны поддона, снимаем переднею крышку цепи ГРМ, можно сразу поменять сальник коленвала. Головка на 10. На поддоне ослабляем соседние болты для того что бы он немного просел вниз и при установке крышки обратно нам не мешала прокладка. Крепление передней крышки ГРМ.

Метка на звездочке коленвала должна совпадать с меткой на блоке. Метка звездочки коленвала.

Откручиваем болт крепления средней шестерни и башмака натяжителя.

Выкручиваем ограничительный палец и снимаем все звездочки и старую цепь ГРМ. Ключ на 17.

В суете забыли сфотографировать место крепления успокоителя, но вы его без труда найдете справа на головке блока цилиндров, крепится двумя болтами на 10.

Установка новой цепи ГРМ

1. Новую цепь ГРМ обязательно смазываем моторным маслом.
2. Надеваем ее на звездочку коленчатого вала и среднею звездочку, устанавливаем их на место, затянуть и законтрить обязательно.
3. Устанавливаем на место ограничительный палец, башмак натяжителя и успокоитель. Все протягиваем.
4. Проверяем метку коленвала.
5. Надеваем цепь на звездочку распредвала, а ее соответственно не распредвал. Обязательно должна быть нисходящая ветвь цепи натянута и метки все совпадать. Если при установке метка на распредвале не совпадает просто передвиньте цепь на нужное число звеньев на звездочки, предварительно сняв ее.
6. Затягиваем болт распредвала, контрим, отгибаем лепесток на шайбе.

Натяжка цепи ГРМ

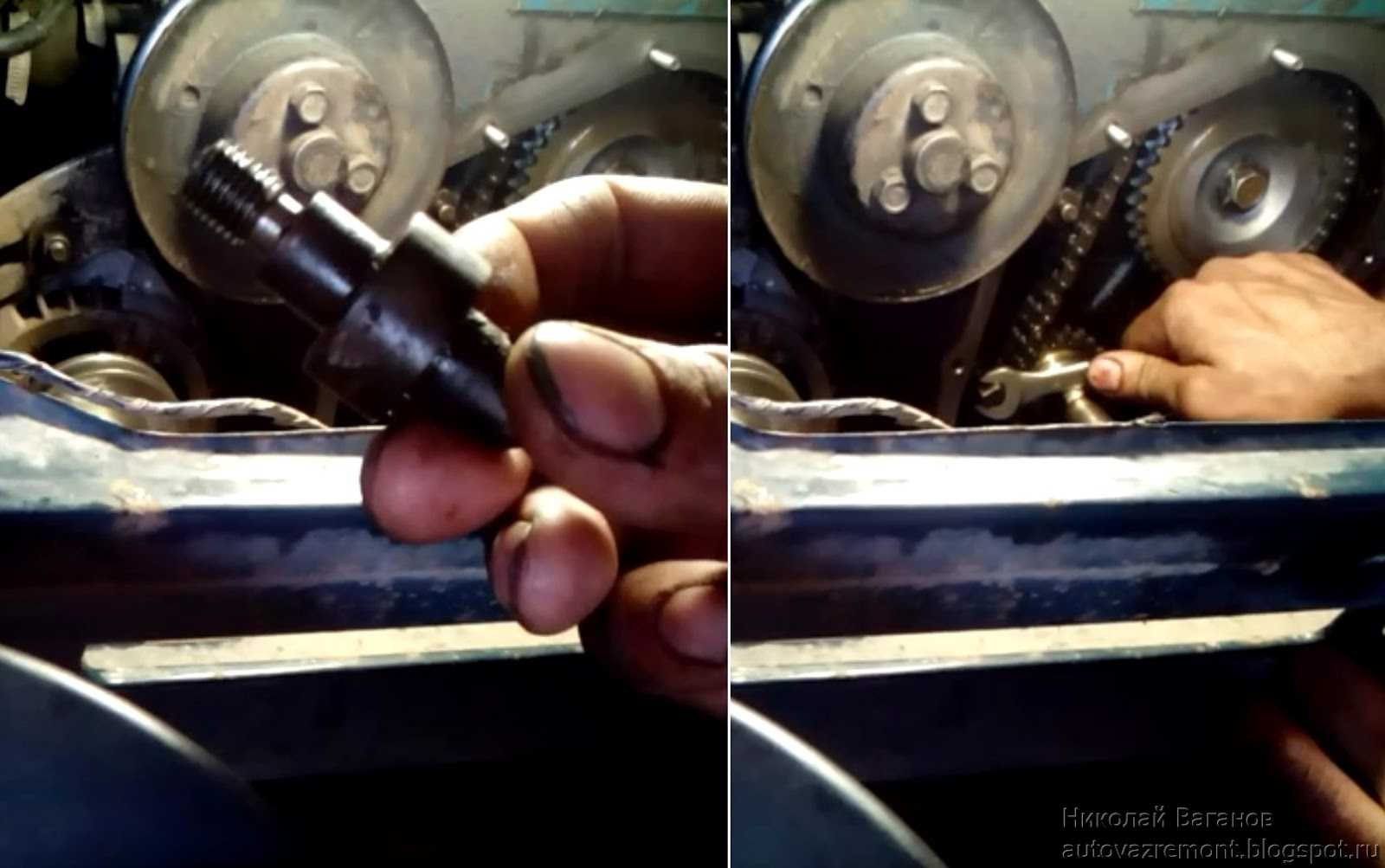

1. Устанавливаем на место новый натяжитель, в продаже имеются автоматические я рекомендую использовать их. Прокладку лучше смазать герметиком, затягиваем две гайки на 10.
2. Вынимаем чеку для автоматического или откручиваем колпачковую гайку на 13 для обычного полуавтоматического, вы услышите характерный щелчок, это значит, что натяжитель сработал. Цепь окажется натянутой. Натяжитель цепи ГРМ.
3. Если вы используете старый натяжитель, то пред установкой его необходимо взвести. Откручиваем колпачковую гайку на несколько оборотов пока плунжер не станет свободно перемещаться. Утапливаем его до упора в корпус натяжителя и затягиваем гайку. Придется наловчится поскольку пружина достаточно мощная.
4. В случае полуавтоматического натяжителя немного проворачиваем коленвал по часовой стрелки и затягиваем гайку на 13.

Обязательно проворачиваем коленвал два оборота и проверяем совпадение всех меток. Устанавливаем все детали в порядке обратном снятию, заливаем антифриз. Заводим двигатель и радуемся. Все довольно просто, заменить цепь ГРМ на данном автомобиле своими руками вполне реально, единственное условие — это наличие смотровой ямы.

Причины замены цепного привода ГРМ на ВАЗ 2106, 2107

Работоспособность и долговечность цепного привода ГРМ зависит от материала и качества термической обработки самой цепи и звездочек. Большое значение имеют точность изготовления и чистота рабочих поверхностей. Обрыв цепи — явление редкое. Ухудшение ее состояния можно отследить по усилению шума при работе двигателя.

Для двигателей 2101 и 21011, где блок ниже, число звеньев цепи — 114, а для 2103/2106 число звеньев — 116.

Способ, как заменить цепь ГРМ на Ваз 2106 может потребоваться, когда наступил ее критичный износ, ресурс выработан и подтяжка ее всякими «хитрыми» способами уже не дает результата. К таким способам относятся:

• наращивание длины рабочей части натяжителя, путем напрессовки куска трубки подходящего диаметра;
• «доваривание» на башмак дополнительной скобы и прочие «издевательства» над двигателем.

Вытянутая цепь ГРМ уже не обеспечивает точность совпадения фаз газораспределения, что отрицательно сказывается на работе двигателя. К тому же она изнашивает башмак и постоянно «отбивает голову» успокоителю. Помимо этого повышается шумность работы двигателя, увеличивается расход топлива и ухудшается запуск двигателя. Стоит сказать и о том, что цепь иногда и разрывается со всеми вытекающими.

Для снятия цепи ГРМ, звездочку коленчатого вала снимать не нужно!

Для работы нам потребуются: ключи на «10», «13», «17», специальный ключ для гайки крепления шкива коленчатого вала (или головка на «36»), отвертка, монтажная лопатка, молоток, бородок.

После снятия звездочки, не проворачивайте валик привода, потому что из-за этого может быть нарушена начальная установка зажигания!

Когда менять цепь ГРМ

Цепной привод на двигателях семейства ВАЗ имеет большей срок службы. Ресурс цепи составляет от 100 до 200 тысяч километров пробега.

Если при изготовлении комплектующих были использованы высококачественные материалы, а при эксплуатации обеспечивалось правильное натяжение и обильная смазка привода, то цепь прослужит не меньше, чем сам двигатель.

Оптимальная периодичность, через сколько менять — каждые 200 тыс.км.

Фазы ГРМ и когда нужно устанавливать их по меткам

Фазами газораспределения называются такие моменты, при которых поршень в моторе движется по направлению вверх и вниз по определенному интервалу. При возникновении нарушений фаз газораспределения происходит неправильное движение поршней по интервалу, в результате чего возникает неровная работа мотора на автомобиле ВАЗ-2107.

Если водитель замечает, что на автомобиле снижается мощность, повышается расход топлива, а также возникают перебои в работе мотора, то требуется прибегнуть к выставлению фаз газораспределения по меткам. Как выставить метки на ВАЗ 2107 карбюратор и инжектор, узнаем из данного материала, так как конструкция механизма ГРМ у них идентичная.

Как выставить фазы ГРМ по меткам

Процедура предусматривает выполнение следующих манипуляций:

1. Автомобиль ВАЗ 2107 требуется поставить на твердой поверхности, установив под колеса упоры и выжав до упора ручной тормоз. Рычаг переключения скоростей требуется установить в режим «нейтраль».
2. С головки блока цилиндров извлекается крышка, предварительно вывинтив все фиксирующие гайки на «10». Прокладку лучше заменить на новую, даже если на старой отсутствуют признаки повреждений.
3. Используя ключ на «24», требуется проворачивать коленвал на автомобиле ВАЗ 2107. Делается это с той целью, чтобы иметь возможность совмещения меток на подвижных и неподвижных деталях механизма. Для проведения данных действий рекомендуется использовать хорошее освещение или же воспользоваться фонариком. Коленвал вращается до того момента, пока метка на шкиве ремня привода помпы и генератора не совпадет с длинной риской, которая нанесена на блоке.
4. Совмещая эти риски, должна в итоге совпасть метка на звездочке с отливом на постели распредвала. Если в итоге метка оказывается в нижней части, то следует провернуть коленвал на 360 градусов.
5. Если не получается сделать так, чтобы метки совпали, тогда приступаем к следующим действиям, которые описаны ниже.
6. Осуществляется вращение коленвала до момента совмещения меток на звезде и отливе постели.
7. Используя ключ на «13», требуется осуществить ослабление натяжителя. Вывинчиваются 2 гайки крепления натяжителя, после чего данное устройство извлекается.
8. Осуществляется выкручивание болта, который фиксирует звезду к распредвалу. Для этого потребуется воспользоваться ключом на «17».
9. Извлекается звездочка, после чего ее необходимо прокрутить до того момента, пока не совпадут метки на шкиве ремня ГРМ ВАЗ-2107 с длинной риской на блоке. Болт крепления звезды можно не выкручивать, так как после снятия натяжителя осуществляется вращение звезды распредвала.
10. На звездочку надевается цепь, если было принять решение ее выкручивать, и устанавливаем на место. В завершении устанавливается натяжитель, для чего следует затянуть его 2 гайками на «10». Можно сначала установить натяжитель, но потом, чтобы установить звездочку на место, потребуется использовать лом или монтировку. В завершении завинчивается гайка натяжителя на «13».

Такое взаимное расположение деталей позволяет расположить поршень 4 цилиндра в верхней мертвой точке ВМТ.

Особенности обслуживания механизма ГРМ

После того, как метки газораспределительного механизма установлены на автомобиле ВАЗ-2107, требуется прибегнуть к выполнению следующих действий:

• Осуществляется натяжка цепи ГРМ ваз-2107.
• Регулировка клапанов, а точнее, теплового зазора между кулачками распредвала и коромыслом.
• Настройка системы зажигания.

Процесс регулировки клапанов на ВАЗ-2107 осуществляется по следующей схеме: первоначально регулируются 6 и 8 клапана, отчет необходимо вести от радиатора. После того, как они отрегулированы, необходимо приступить к регулировке 4 и 7 клапанов, после чего 1 и 3, и в завершении 2 и 5 клапанов.

Как проводится регулировка клапанов на автомобиле ВАЗ-2107, можно узнать более детально в соответствующем материале данного сайта. В завершении стоит отметить, что автомобили ВАЗ-2107 являются одними из наиболее надежных транспортных средств, производство которых было начато еще в 90 годах.

Аннотация по настройке системы зажигания ВАЗ 2107 своими руками

Жигулёвская «классика» ВАЗ 2107 не относится к современным автомобилям, изготовленным по последнему слову техники и нафаршированным сложной электроникой. В этом её красота — не надо по всякому поводу обращаться к спецам автосервиса, большая часть работ по обслуживанию авто способен сделать сам владелец. Сюда относится и процедура опции зажигания, которую в состоянии выполнить каждый желающий, за ранее исследовав подробную аннотацию.

Ремни грм ваз на автомобилях АвтоВАЗа

Зубчатые ремни грм применяемые на моделях Лада для замены…

Приветствую всех автолюбителей ваз в моем авто блоге RtiIvaz.ru. Сегодня мы с вами рассмотрим ремни газораспределительный механизм применяемые на ваших автомобилях Лада.

Перед нами лежит на капоте моего автомобиля Рено Логан один из ремней для замены (см. видео). Давайте узнаем сперва, для чего служит зубчатый резиновый привод,. Ремень грм служит для передачи вращательного движения коленчатого вала распределительному валу, в задачу которого входит открытие и закрытие впускных и выпускных клапанов в строго определенной последовательности. Данный резиновый привод имеет 111 зубьев и обозначен номером 111-19 II CR, производитель балаковский завод резинотехники БРТ.

На автомобилях «Калина», «Приора», а также ВАЗ-21012 и других моделях у которых двигатель от «восьмерки» устанавливается как раз такой же ремешок 111 зубьев, шириной 19 мм.

Для автомобилей ваз 2110, 2111, 2112 у которых шестнадцати клапанный двигатель применяется ремень привода грм с количеством зубьев – 136, с шириной 25.4 мм. Его номер 136-25.4 HNBR. Если сравнивать данный привод с приводом 111 зубьев, то для шестнадцати клапанных движках на 6,4 мм получается шире.

Следующий ремешок предназначен для автомобиля ваз-2170 «Приора». Этот ремешок имеет 137 зубьев, и его ширина составляет 22 мм. Его обозначение 137-22 HNBR. Подходит также на модель 2190 «Грант», ваз-1118 «Калина» с шестнадцати клапанным двигателем. Заметьте, у которых установлен двигатель 21126. Такой двигатель может быть установлен на моделях ваз-2112, где также применяется резиновый привод газораспределительного механизма, количество 137 зубьев, шириной 22 мм.

Далее рассмотрим ремешок от модели ваз-2190 «Лада Гранта» с восьми клапанным двигателем. Данный привод газораспределительного механизма имеет 113 зубьев, его ширина составляет 17 мм (113 SP 170 H). Он похож на привод грм от ваз 2108, но немного уже по ширине и двумя зубами больше – пожалуйста, не путать при приобретении.

Как было сказано выше для Лады Гранта у которого шестнадцати клапанный движок идет ремень грм 137 зубьев, шириной 22 мм.

Чем больше клапанов в двигателе, тем мощнее привод, так как увеличивается мощность двигателя, поэтому нагрузка пропорционально возрастает.

Смотри далее видео, там представлены все ремни грм, применяемые на восьми и шестнадцати клапанных двигателях семейства переднеприводных моделей АвтоВАЗа.

Смотрим по порядку фото:

Ремень грм для ваз-2108, 2109, 21099, а также других моделей с двигателем 2108 – 111 зубьев, ширина 19 мм. Конструкторский номер: 2108-1006040-10.

Ремень грм для ваз-2112 -136 зубьев, ширина ремня 25,4 мм. Конструкторский номер: 2112-1006040.

Ремень грм ваз-2170 «Приора» -137 зубьев, ширина ремня 22 мм – двигатель 21126 шестнадцатиклапанный. Конструкторский номер: 21126-1006040.

Ремень грм для ваз-2190 «Лада Гранта» 113 зубьев, ширина 17 мм — двигатель 21116 восьмиклапанный. Конструкторский номер: 21116-1006040.

Для переднеприводных моделей АвтоВАЗа выпускается четыре типа ремней грм, которые имеют различное количество зубьев и разную ширину, что создает определенную путаницу при их приобретении. Надеюсь, что данное видео и фото поможет вам разобраться с типоразмером ремня грм, применяемом именно у твоей модели автомобиля ваз. Видео:

Ремни ГРМ автомобилей ваз -абсолютно все

Зубчатый ремень на Таврию и ВАЗ 2105 (ГРМ)

Удачи Вам и до скорых встреч на страницах блога RtiIvaz.ru!

Читайте, пожалуйста, еще:

Замена ремня ГРМ на Приоре ваз 2170

Ремень ГРМ Таврия

Как заменить цепь ГРМ в гаражных условиях

Чтобы сделать замену цепи в гараже своими руками понадобится немного терпения, набор гаечных ключей, новая цепь и натяжитель. Рассмотрим поэтапно процесс замены цепи ГРМ на примере автомобиля Шевроле Нива.

Процесс разборки и снятия

Автомобиль загоняется на яму в гараже и ставится на ручной тормоз, под колеса устанавливаются подпорки.

Открываем капот и снимаем крышку двигателя.

Сливается тосол, для лучшего доступа к двигателю снимается радиатор и вентилятор.

Снизу на днище автомобиля снимается защита двигателя. Это делается для того, чтобы можно было удобно добраться до шкива коленвала.

Чтобы отвернуть шкив коленвала сначала его нужно зафиксировать от проворотов — для этого в корпусе сцепления снизу сверлится небольшое отверстие и нарезается резьба под болт 6-го размера.

Болт вворачивается в просверленное отверстие, тем самым фиксируя зубья венца моховика. Таким образом, коленвал блокируется, что исключает его вращение.

С помощью лома и специальной гаечной головки (на 38) отворачивается и снимается шкив коленвала.

Снимаются натяжные ролики и лобовая крышка двигателя.

Очищаем рабочие поверхности от грязи и пыли.

Теперь снимается натяжитель цепи. Перед тем как его снять необходимо пометить белым маркером цепь в местах соединения с коленвалом и распредвалом, чтобы потом можно было ровно также поставить новую цепь на место.

Затем снимается башмак натяжителя и успокоитель

Крутить нужно очень осторожно, чтобы клапана не ударили о борт

После того как башмак натяжителя снят, ослабляется крепление датчика распредвала и цепь легко снимается.

Процесс установки нового ЦП

Старая цепь прикладывается к новой, на которую переносятся отметки белым маркером, сделанные в тех местах, где она будет одеваться на валы.

Перед тем как одевать новый ЦП, его необходимо смазать машинным маслом.

ЦП устанавливается через низ, при помощи небольшой медной проволочки она заводится снизу в двигатель и аккуратно надевается на валы (сначала на колен., потом — распред.).

После того как цепь одета ставится на место башмак натяжителя и успокоитель.

Последним ставится цепной натяжитель. Эта деталь отвечает за натяжение цепи, поэтому желательно его менять вместе с ней. Когда он установлен, выдергивается специальная чека и цепной механизм натягивается.

После того как двигатель собран, ЦП заменен, зажимаются болты и делается старт мотора, проверяется на наличие посторонних шумов, если замена произведена успешно и правильно, то их не должно быть.

Подробная видео-инструкция по замене цепного механизма ГРМ ДВС на Шевроле-Нива приведена ниже.

Замена цепи ГРМ на ВАЗ 2107 своими руками

С течением времени цепь ГРМ на автомобиле ВАЗ 2107 вытягивается. Это происходит из-за того, что увеличивается шаг между звеньями. Вам необходимо в обязательном порядке следить за удлинением цепи на вашей машине седьмой серии. Опытные специалисты рекомендуют для этого уделять должное количество внимания фазам.

Так, если метка звездочки ГРМ совпала с меткой на подшипнике, и при этом метка на шкиве коленвала оказалась на десять миллиметров ниже метки расположенной на крышке двигателя, то вам следует произвести замену цепи газораспределительного механизма. Есть и другие причины, по которым меняют цепь ГРМ, например, при обнаружении сколов на втулке и при обнаружении трещины на щетке.

Что может произойти, если не заменить цепь ГРМ во время?

Если шаг цепи двигателя «семерки» увеличен, инжектор начинает с перебоями работать на холостом ходу. Это связано с тем, что каждое отдельно взятое звено цепи имеет свою степень износа. Иногда, увеличенный шаг цепи, может привести к тому, что отломиться успокоитель, или уголок башмака, или палец.

Еще, в случаях, когда на нескольких зубцах двигателя имеются перекосы, автомобиль может заглохнуть, а в некоторых случаях и во все мотор может серьезно сломаться. Чтобы данной неприятности не случилось, нужно участить проверки силы натяжения цепи ГРМ.

Видео. Как заменить цепь ГРМ на ВАЗ 2107 своими руками

Если вы планируете произвести самостоятельную замену цепи газораспределительного механизма на «семерке», то для начала вы должны внимательно ее осмотреть. Втулки и звенья цепи в обязательном порядке должны быть закаленными. Если вы обнаружите, что хотя бы один элемент цепи имеет следы «сырости», то ни в коем случае такую цепь ставить нельзя. Также, вам нужно оценить степень натяжения, это можно сделать руками. В случаях, когда прогиб лежит в диапазоне от семи до десяти миллиметров, принято считать, что такая цепь подходит для эксплуатации. Отметим, что лучшими цепями считаются те, которые производит компания Sachs.

Напомним, что в предыдущей статье мы рассказывали как заменить лампы ближнего света на ВАЗ 2110 своими руками. Данная процедура требует правильного вмешательства, чтобы не повредить электрооборудование автомобиля.

Замена цепи ГРМ на ВАЗ 2107 своими руками

Опытные мастера по ремонту транспортных выделяют два ключевых метода проведения работ по замене цепи ГРМ:1. Быстрый , но не качественный и поэтому неправильный. Работа по этому методу, начинается с рассоединения цепи, которая установлена на двигателе. Это делается для того, чтобы снять крышку клапанов. Также, нужно рассоединить новую цепь, после чего соединить две цепи в одну. Главным недостатком этого метода, считается тот факт, что вы не сможете заманить нижнюю звездочку, а также башмак.2. Правильный . Данный метод на много сложнее предыдущего, так как для его реализации придется произвести частичную разборку мотора. В отличие от быстрого способа, при данном варианте замены цепи ГРМ, вы сможете и заменить башмак, и заменить последнюю звездочку.

Чтобы воспользоваться этим методом, вы должны подготовить набор ключей разного диаметра, тиски, мел и линейку. Первое, что вы должны сделать – это слить из двигателя тосол. Далее демонтируем крышку ГБЦ, а также ремень генераторной системы. Если вы обнаружите серьезный износ натяжителя, то его следует заменить. Чтобы это сделать, вам необходимо совместить метки звездочки распределительного вала и коленчатого вала. После этого отвинтите гайки и демонтируйте шкив. Также, следует снять радиатор. Если вам требуется замена звездочки распределительного вала, то придется отогнуть шайбу.

Следующим этапом идет снятие переднего щита двигателя. Для этого, откручивает три крепежных болта, которые отвечают за крепление поддона. Обязательно отметьте мелом расположение звездочек. Это позволит избежать сложной процедуры выставления зажигания.

Сборка конструкции производится в обратном порядке.
