Балка задняя на ваз 2109 - ремонт, замена и правильный выбор

Замена

Для замены вам потребуется:

Новые задние сайлентблоки;
Небольшой деревянный брус;
Устройство для запрессовки сайлентблока (можно выполнить работу и без него);
Рожковые ключи;
Торцевые ключи;
Накидные ключи;
Молоток.

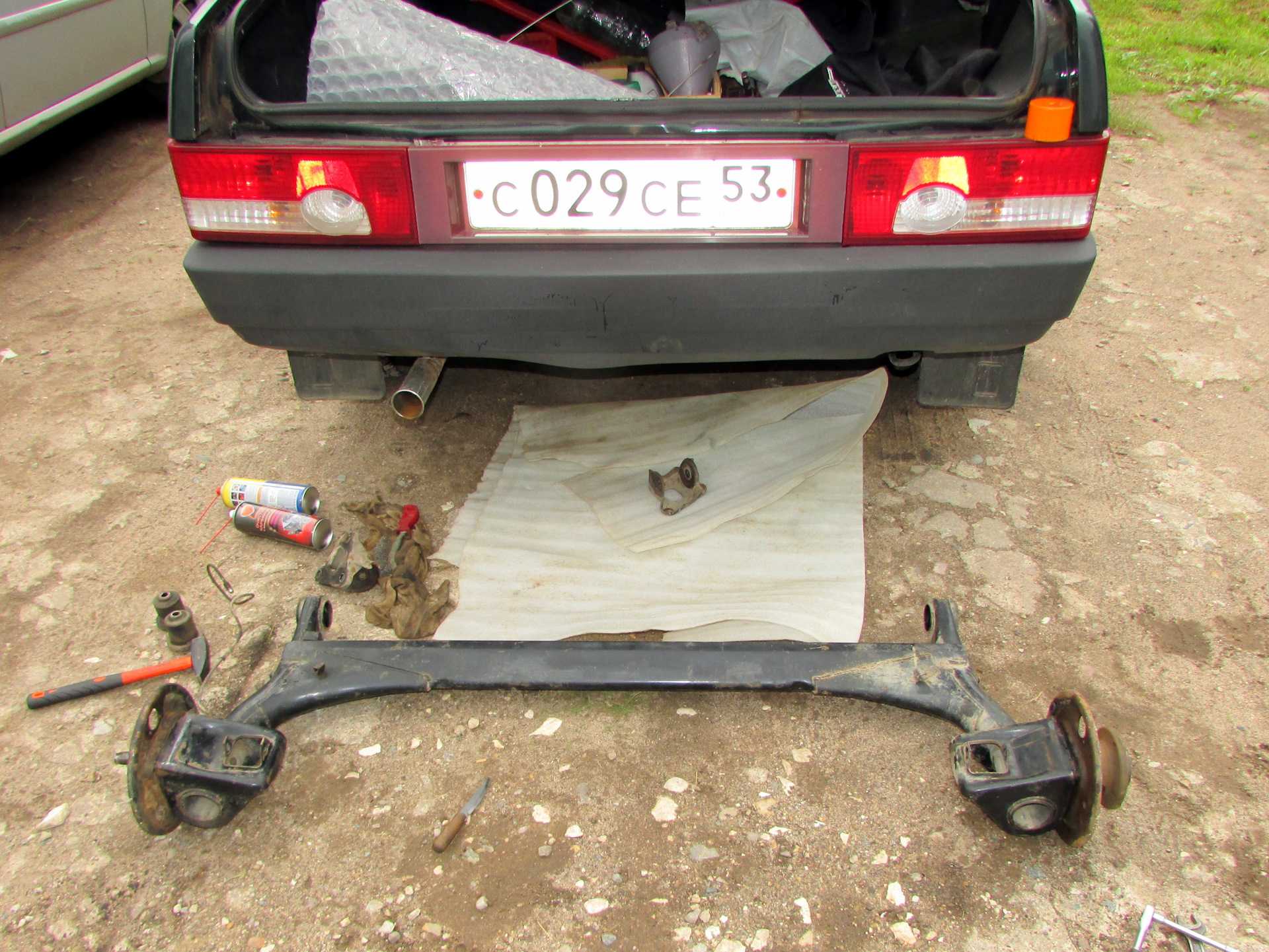

Демонтажные работы Когда все готово, можно приступать к работе.

Установите автомобиль на ровную площадку в гараже над ямой или эстакадой. Под колеса обязательно поставьте противокатные упоры, башмаки. Все ради вашей безопасности.
Заднее колесо лучше снять, чтобы было удобнее работать.
А вот снимать заднюю балку вовсе не обязательно. Только усложните себе работу лишними демонтажными процессами.
Слева со стороны водителя располагается тяга регулятора давления в задних тормозах. В процессе работы он будет вам мешать, потому советуем снять. Делается это путем извлечения фиксирующей скобы тяги и тросика ручного тормоза. Последний вы достанете с правой стороны из крепления.
Открутите гайку с болта ключом на 12, который удерживает заднюю балку на кронштейне. При этом могут возникнуть проблемы. Наденьте торцевой ключ на вороток, чтобы увеличить рычаг воздействия на крепеж. Болт извлекайте, поднимайте автомобиль домкратом и отводите балку вниз. Она выйдет таким образом из проушины. Не переусердствуйте, чтобы не повредить расположенный рядом тормозной шланг. Если слишком сильно надавить на монтировку при смещении проушины, вы рискуете оборвать шланг.
Возьмите заранее подготовленный деревянный брусок, вставьте его между кузовом и балкой. Сделать это нужно так, чтобы балка оказалась ниже проушины.
С помощью молотка и выколотки (обычная металлическая трубка подойдет) выбейте старые изношенные втулки. Кстати, если вы столкнетесь с таким понятием как «грибки», не переживайте. Так автолюбители часто называют эти втулки из-за внешнего сходства.
Зачистите посадочное место от накопившейся грязи, образовавшейся ржавчины. Обязательно смажьте участки мыльным раствором. Без него новые сайлентблоки запрессовать будет проблематично. Либо возьмите простое моющее средство для посуды. Ни в коем случае не смазывайте посадочные места солидолом или маслом, поскольку эти вещества вскоре начнут разъедать элемент.

Теперь запрессовывает новые элементы. В идеале у вас должен быть специальный инструмент для запрессовки. Если его нет, воспользуйтесь обычным молотком.
Достаньте деревянный брусок.
Вооружившись вторым домкратом, поднимите балку и вставьте на место крепежный болт, затяните гайкой.
Установите на место заднее колесо, опустите на землю автомобиль.

Только по завершению всех указанных этапов болты новых сайлентблоков можно затянуть до упора.

Особых проблем подобная операция вызвать не должна, потому обращаться на СТО и тратить лишние деньги вовсе не обязательно.

В процессе очередного наваливания с ускорением в повороте услышал посторонние звуки доносящиеся из багажника…это вырвало балку от лонжерона…

третья пластинка в кадр не попадает, но ее варить понятно куда.

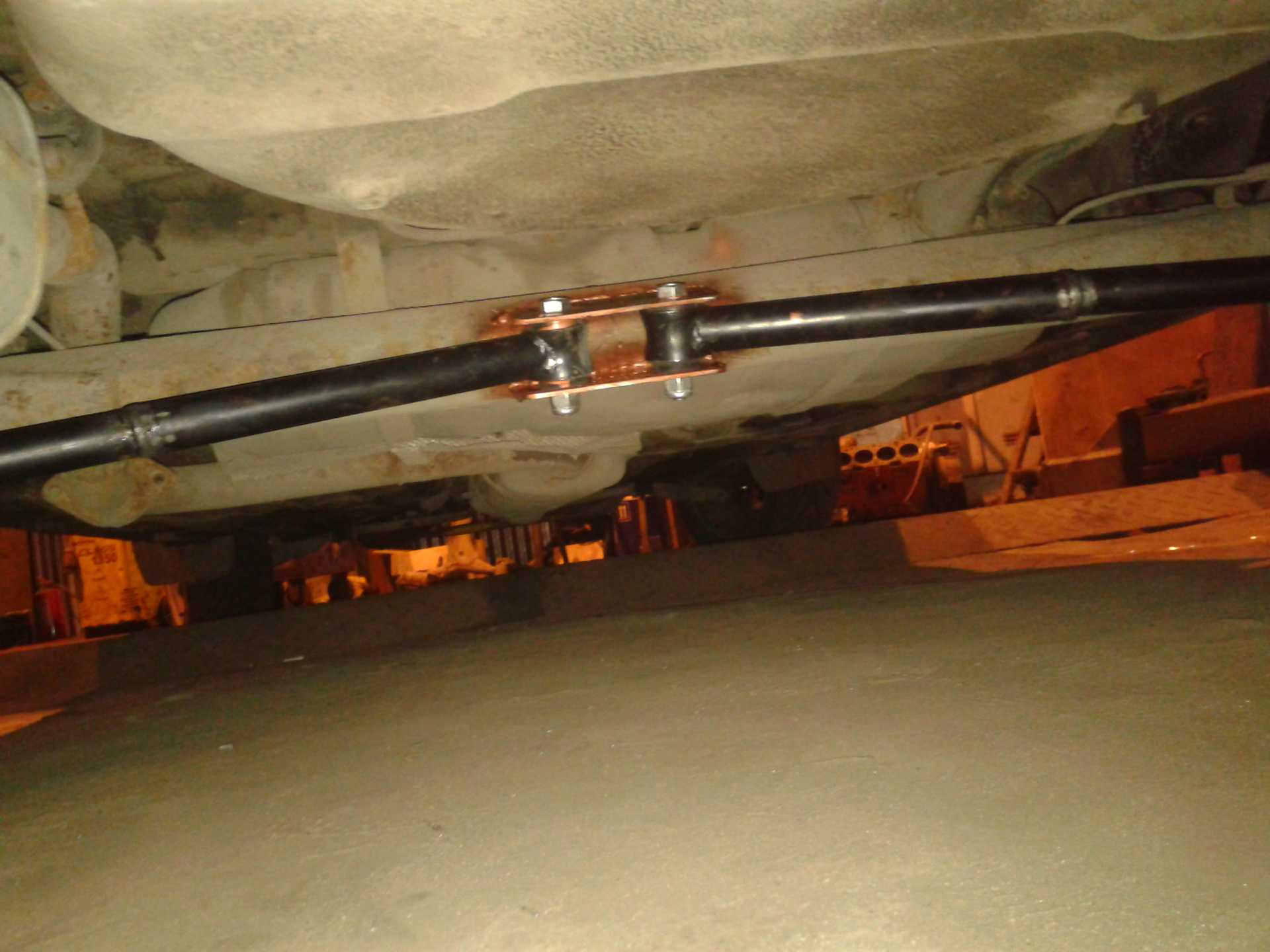

Связываем с трубой в пороге отрезком 50 уголка

, это та, которая в качестве усилителя используется

режем уже точнее, опыт есть

искренне считаю, что так делать быстрее, нежели корячится под машиной, и варить потолочное положение к и без того уставшим гниленьким лонжеронам.использовался как обычно РДС.

Как делается замена сайлентблоков задней балки ВАЗ-2109

Ресурс сайлентблоков ВАЗ-2109 равен 30 тысяч километров пробега. Если вы предпочитаете передвигаться неаккуратно – часто попадаете в ямы или проезжаете неровности дорожного покрытия на высокой скорости, то ресурс этого элемента может снизиться практически в два раза. Разберемся, как проводится замена сайлентблоков задней балки на ВАЗ-2109.

Описание неисправностей и основная информация

В процессе эксплуатации автомобиля неизбежно появляются вибрации, которые подавляют сайлентблоки. Они же предотвращают деформации. Выход из строя этих деталей сопровождается:

неустойчивым поведением автомобиля на дороге;
неравномерным износом шин;
скрипами в области задней балке, ударами по кузову (особенно ощутимо это на плохих дорогах).

Стоит отметить, что описанные признаки являются косвенными. Глухие стуки возникают при неисправности задней стойки. Для того чтобы точно определить причину появления описанных симптомов, нужно провести диагностику ходовой части.

Менять сайлентблоки необходимо, если конструкция их имеет дефекты:

снижение упругости резиновой части;
обрыв резиновой части;
проворачивания элемента в посадочном месте;
смещение втулки.

Если вы заметили, что с ходовой частью есть проблемы, стоит не откладывая загнать машину в гараж, провести диагностику, а затем и последующую замену.

Приобретение нового элемента

Итак, вы выяснили, что проблемы с ходовой частью связаны с поломкой сайлентблоков. Перед тем как начинать работы, необходимо приобрести новую запасную часть. В первую очередь смотрите на маркировку

Важно купить вариант именно для ВАЗ-2109. Если вы ошибетесь, сайлентблок поставить будет невозможно

Запасная часть должна быть промаркирована: 2109-2914054. Многие продавцы автозапчастей могут рекомендовать приобрести запасную часть от «десятки», но для ее установки вам придется немало потрудиться с запрессовкой резиновой части. Существует две разновидности сайлентблоков:

С резиновыми втулками. Традиционная запасная часть, обеспечивает мягкость во время работы подвески. Основной недостаток – недолговечность такой запасной части, особенно если вы часто перемещаетесь по участкам дороги с плохим асфальтовым покрытием.
Со вставками из полиуретана. Более жесткая, что и является ее главным недостатком. При этом такая запасная часть намного дольше служит, так как она устойчива к изменениям температуры и деформациям.

Выбор сайлентблока по материалу делайте исходя из своего бюджета и предпочтений. Хорошие отзывы от экспертов и автолюбителей заслужили производители БелМаг, СЭВИ, SS20 и Boge.

Как проводится замена

Перед началом работы установите автомобиль над ямой или загоните на эстакаду. Обязательно зафиксируйте колеса при помощи башмаков. Далее придерживайтесь инструкции:

Снимите заднее колесо. Без него будет намного проще работать.
Для замены сайлентблока вам не потребуется снимать заднюю балку, поэтому не торопитесь проводить демонтаж.
При проведении работы на левой стороне, вам потребуется снять тягу, относящуюся к регулятору давления в задней части тормозной системы. Для этого вам потребуется извлечь трос «ручника» из крепления, расположенного по правой стороне, и фиксирующую скобу тяги.
Ключом на 12 открутите гайку, располагающуюся на креплении задней балки. Тут вам может потребоваться создать дополнительный рычаг при помощи торцевого ключа, который накидывается на вороток. После того как вы уберете этот болт, поднимите на домкрат ту сторону автомобиля, на которой проводятся работы.
Аккуратно отведите балку вниз, чтобы она вышла из проушины. Следите за своими действиями, так как вы рискуете оборвать тормозной шланг.
Заранее подготовьте деревянный брусок, который на этом этапе необходимо будет разместить между кузовом и проушиной. При этом балка должна находиться ниже проушины.
Далее работу можно провести со специальным инструментом, но мы расскажем, как демонтировать сайлентблок без съемника. Возьмите металлическую трубку и молоток, ими выбейте старые втулки.
Очистите посадочное место.
Для того, чтобы облегчить себе опрессовку, смажьте посадочные места мыльным раствором или жидкостью для мытья посуды. В этом случае запрещено смазывать посадочные места маслом или солидолом, так как эти химические составы со временем разъедают резиновую часть детали.
При помощи молотка или специального инструмента запрессуйте сайлентблоки на местах. Проведите обратную сборку автомобиля.

По окончании работ, тщательно затяните каждую опору сайлентблока. Как видите, выполнить эту работу несложно даже в одиночку. По времени она занимает не больше часа.

Тормоза

Для того чтобы прицеп случайно не покатился на уклоне и прочно стоял на дороге, для него предусматривают простейшую тормозную систему. Как сделать тормоза на прицеп к мотоблоку? Лучше всего использовать стояночную конструкцию от автомобиля или мотоцикла и закрепить механизм возле водительского места при помощи болтов.

Как и в любом транспортном средстве, тормозная система является одним из факторов безопасности дорожного движения. Самостоятельно можно сделать тормоза, применив трос, тягу и барабан:

На ступице одного из колес закрепляется барабан.
Берут тормозной диск и приваривают к нему небольшой отрезок трубы.
Надевают механизм на ось.
Закрепляют тормозные колодки с тросом на ось, трос протягивают к рычагу возле сидения водителя.

На два колеса тормоза обычно не устанавливают. Хватает и одного стояночного тормоза для прицепа к мотоблоку.

Замена задних лонжеронов на «Девятке» в автосервисе

Замена задних ЛП – трудоемкая и достаточно сложная работа, требующая внимательности, слесарных навыков, умения пользоваться сваркой. Самостоятельно выполнить такой ремонт берется далеко не каждый автовладелец, поэтому довольно часто собственники переднеприводных ВАЗ обращаются к профессиональным мастерам. Стоимость работ по замене заднего лонжерона 2108-09-099 может значительно отличаться, она зависит от различных факторов:

местонахождения авторемонтного предприятия, обычно в столичном регионе и крупных городах ремонт стоит дороже;
уровня автосервиса;
общего технического состояния автомобиля.

Если кузов авто сильно проржавел, далеко не все мастера соглашаются ремонтировать такое транспортное средство. Также хочется отметить, что многим автомастерские принципиально отказываются брать в работу машины производства ВАЗ, предпочитая заниматься более прибыльным ремонтом иномарок.

Средняя стоимость замены одного заднего лонжерона 2108-09 – от 3500 до 5000 рублей, разумеется, автовладельцы такие расценки считают просто грабительскими. Цена кузовных работ с учетом материалов иной раз составляет треть стоимости самого подержанного автомобиля, что никак нельзя считать нормальным явлением. У частных авторемонтников в гаражах расценки более демократичные (от 2000-2500 рублей), но здесь имеются свои подводные камни:

хорошего мастера найти непросто, и к нему сложно попасть, так как из-за высокого спроса ремонт производится по записи;
среди частников, работающих по низким расценкам, есть немало откровенных халтурщиков;
в гаражных условиях не всегда есть все необходимое для проведения качественного ремонта;
работа выполняется ремонтниками с недостаточным опытом, нарушается технология.

При замене задних ЛП важно вварить кузовную деталь точно по месту, если лонжерон будет смещен в сторону, нарушится геометрия кузова, задняя балка «уйдет» в сторону, автомобиль будет ехать боком со всеми вытекающими последствиями

Транскрипт

1 Мультимедийное руководство по ремонту и эксплуатации автомобилей ВАЗ и ВАЗ Добавил: Andreich , 01:59 Комментраиев официальное руководство по ремонту bmw 8серии 31 кузов. Подробные описания систем и узлов, сборка… Автолегенды СССР 14. ВАЗ Ремонт кузова, царапин, вмятин на кузове, сколов, кузовной ремонт. Подробную информацию о наличии товара, об услугах, предлагаемых нашей. автомобиля ваз цена прайс лист покраска иремонт на ваз на капоте ремонт стоимость контрольные размеры геометрии кузова ваз (8422) , либо сообщите Ваш номер телефона для получения более подробной информации.. Замена топливного фильтра ВАЗ рублей,. как правило, не верные геометрические размеры, что усложняет монтаж.. Необходимо проверять соответствие геометрии кузова заводским Новости и видео автомобильного мира., геометрические размеры ваз 2110, гл ред а ревин, кузовные размеры ваз 2109, размеры кузова ваз Альбом плакатов с подробным устройством автомобилей ВАЗ Нива,. техобслуживанию и эксплуатации автомобилей ВАЗ 2115, 2114, Части кузова ВАЗ кузов на ВАЗ адрес в Тольятти размеры проемов. Кузов на ВАЗ адреса магазинов в Тольятти Кузова ваз 2114 в москве ремонт. Тольяти,продажа кузовов ВАЗ схема кузова ВАЗ-2110 Геометрия кузова Ваз. Кликните Здесь, Чтобы Получить Более Подробную Информацию о геометрия кузова автомобиля размеры, спортивное авто, все об автомобилях.. масштабные модели автомобилей nissan, новая модель автомобиля ваз, защита салона автомобиля. Подробные ответы на все вопросы, имеющие отношение к балансовая стоимость… диагностика автомобилей ваз полная геометрия кузова ваз Руководство содержит подробные иллюстрации и фотографии.. Размер: 2 Mb. решетки 2107 улитку отопителя 2114 kia ceed подключение птф славута передней понели 2109 пользоваться Ремонт кузова, царапин, вмятин на кузове, сколов, кузовной ремонт автомобиля, авто. Подробную информацию о наличии товара, об услугах, предлагаемых. автомобилей ваз геометрия купить заднее левое крыло на ваз 2114 в… покраски у диллера контрольные размеры геометрии кузова ваз Адаптер салонного фильтра на ВАЗ Самара.. Геометрия сопряженных поверхностей изменилась — доработал (вот так… а какие размеры и как их узнать, чтобы вырезать. с более подробными чертежами и размерами, буду благодарен.. Марка авто:lada 2114; Откуда:Ростов-на-Дону Подробную информацию о распорках можно посмотреть на сайте автопродукта. Я купил ВАЗ г.в и поездив 2 дня поставил распорку с доп.. чашки,а удерживать их в геометрии заводских размеров июл хозяин ВАЗ 2114 (молодой тоже) мне ответил: Я думал ты его не будешь. машина, особенно фары, геометрия кузова мне тоже нравиться. Колеса на 14, смысл нагружать подвеску ставя 15 или даже 16?, это его родной размер…. Подробные отзывы автовладельцев Ниссан Блюбёрд с ноя Я езжу на Лада 2114 космос (до этого Лада 2114) Ростовна-Дону… Ваз 2110 все соединения сваривал, а я клепал. Есть один кузов ваз 2114 подробные геометрические размеры Более подробные технические характеристики Лада Гранта смотрите в… схеме (как на ВАЗ 2114 например), чтобы включить ЗХ необходимо преодолеть усилие пружины.. Увеличить (реальные размеры: 802 x 733) Изображение 6.. высоких показателей по сопряжению деталей и по геометрии кузова Ремонт кузова, царапин, вмятин на кузове, сколов, кузовной ремонт. Подробную информацию о наличии товара, об услугах, предлагаемых нашей фирмой,. автомобилей ваз геометрия купить заднее левое крыло на ваз 2114 в… контрольные размеры геометрии кузова ваз 2199 стоимость покраски у дн. назад. карта 6 клас росія геометрические размеры кузова ваз 2110 гербы заводов в швейцарии герметик автомобильный розовый герпес на ВАЗ Lada Largus с 2013 года руководство по эксплуатации.. и шин, кузова, электрооборудования, а также рекомендации по техническому. В очередное, дополненное издание включены контрольные геометрические размеры,. автомобилей ВАЗ LADA 113, 114, 115 SAMARA (ВАЗ-2113, -2114, -2115) с Геометрические размеры кузова, контрольные точки и геометрия кузова. с более подробной информацией о заказе размеров кузова автомобиля, вис ВИС 23472, грузовики Foton 1039, 1069, Ниссан Кабстар, Хундай хд 78,. Бортовой кузов с тентом, V, V, -, -. Шасси, -, -, V, V. Двигатель и июл Тип кузова: Седан… Размеры салона поражают… Ваз 2114-была. уменьшает время привыкания к нормальному вождению в геометрической прогрессии… Подробные отзывы автовладельцев Хонда Аккорд с мар Скачиваний: 2114 раз(а). Издание содержит подробные сведения по ремонту и.. Геометрические размеры кузова Mazda Titan. и геометрия кузова ВАЗ Руководство по ремонту коробки передач VW.

Классификация подвесок

В основном подвески подразделяются на два больших типа: зависимые и независимые. Данная классификация определяется кинематической схемой направляющего устройства подвески.

Зависимая подвеска

Колеса жестко связаны посредством балки или неразрезного моста. Вертикальное положение пары колес относительно общей оси не изменяется, передние колеса – поворотные. Устройство задней подвески аналогичное. Бывает рессорная, пружинная или пневматическая. В случае установки пружин или пневмобаллонов необходимо применение специальных тяг для фиксирования мостов от перемещения.

Отличия зависимой и независимой подвески

Плюсы:

простая и надежная в эксплуатации;
высокая грузоподъемность.

Минусы:

плохая управляемость;
плохая устойчивость на больших скоростях;
меньшая комфортабельность.

Независимая подвеска

Колеса могут изменять вертикальное положение относительно друг друга, оставаясь в той же плоскости.

Плюсы:

хорошая управляемость;
хорошая устойчивость автомобиля;
большая комфортабельность.

Минусы:

более дорогая и сложная конструкция;
меньшая надежность при эксплуатации.

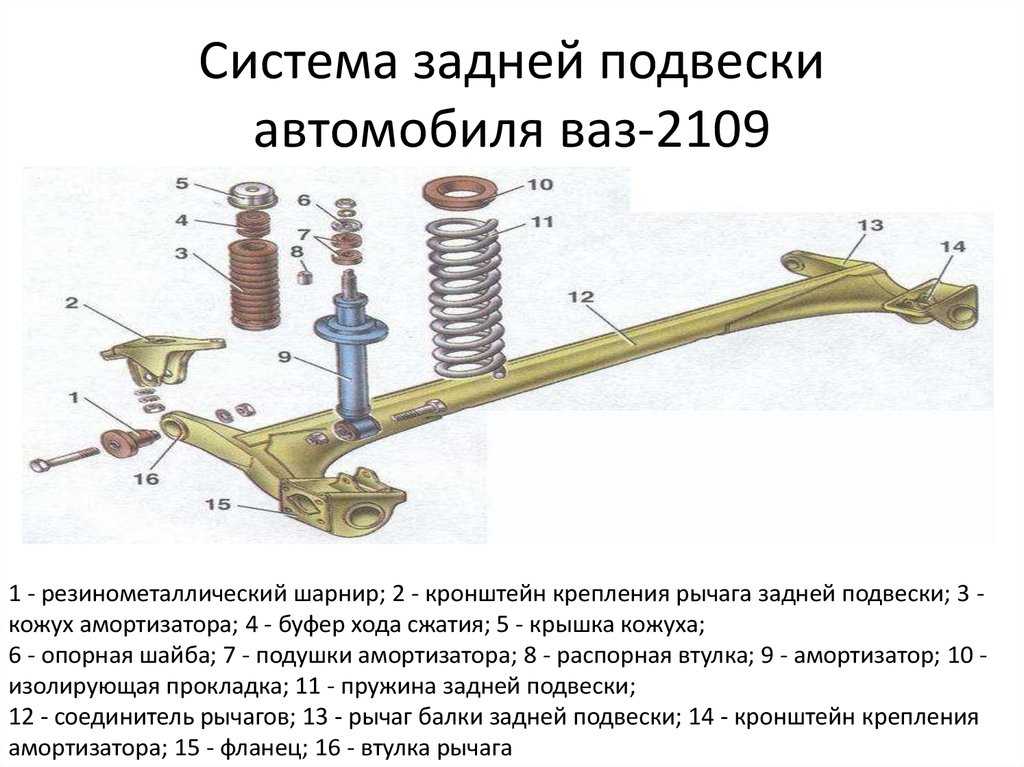

Полузависимая подвеска

Полузависимая подвеска или торсионная балка — это промежуточное решение между зависимой и независимой подвеской. Колеса по прежнему остаются связанными, однако существует возможность их небольшого перемещения относительно друг друга. Данное свойство обеспечивается за счет упругих свойств П-образной балки, соединяющей колеса. Такая подвеска в основном применяется в качестве задней подвески бюджетных автомобилей.

Практические аспекты кузова Ваз 2109

Кузов Ваз 2109 был спроектирован по типу хэтчбек, революционной инновацией стал багажный отсек, который позволил увеличить вместительность практически в два раза. При этом расход топлива у «девятки» сравнительно ниже, чем у любого внедорожника. С одной стороны Ваз 2109 при необходимости может иметь вместительность как у внедорожника, с другой – малый расход топлива. Всё это увеличивает практическую рентабельность использования этого транспортного средства.

Конечно, многие владельцы Ваз 2109 регулярно освещают проблему надёжности креплений кузова: периодический скрип, определённые крепления быстро расшатываются и т.п

Однако, важно не забывать, что стоимость ремонта кузова или замены отдельного функционального крепления имеет чрезвычайно малую рыночную стоимость. Если у современных хэтчбеков кузов разбит на крупные конструкторские элементы, то и стоимость замены или ремонта их на несколько порядков выше. Невзирая на все недостатки , можно с уверенностью заявить, что его практическая надёжность находится на должном качественном уровне, несмотря на определённые «косметические» дефекты, проявляющиеся при эксплуатации

Если, слышен где-то скрип, то его можно быстро устранить путём недорогой замены отдельного функционального элемента или элементарной рихтовкой, которую осуществляет каждая станция технического обслуживания

Невзирая на все недостатки , можно с уверенностью заявить, что его практическая надёжность находится на должном качественном уровне, несмотря на определённые «косметические» дефекты, проявляющиеся при эксплуатации. Если, слышен где-то скрип, то его можно быстро устранить путём недорогой замены отдельного функционального элемента или элементарной рихтовкой, которую осуществляет каждая станция технического обслуживания.

Примечание. Рихтовка успешно может быть проведена и своими руками, если знать особенности ее проведения.

Посмотрите интересный видео обзор Ваз 2109 2008 года

https://youtube.com/watch?v=94_MYNE2Fks

В целом простота строения кузова Ваз 2109, малые габариты и цена непосредственным образом отразились на степени популярности данной автомобильной модели. Если учесть, сегодняшний календарный год и 1988 год, когда был выпущен первый серийный автомобиль, и тот факт, что Ваз 2109 успешно эксплуатируется многими автомобилистами по сей день, вопрос о качестве сразу отпадает.

Кузов Ваз 2109 – прост в строении, практичен и легко поддается ремонту при необходимости. Сделать это можно, опять же, своими руками по инструкции или доверить операцию специалистам. Качественные фото – материалы и видео обзор, приведенный в статье, помогут закрепить технические познания по кузову «девятки».

Другое по теме

Просто введите модель авто и название агрегата, по которому ищете информацию.

У нас Вы найдете всю необходимую информацию по ремонту, обслуживанию и эксплуатации автомобилей семейства ВАЗ от классики до современных моделей. Советуем Вам воспользоваться удобным поиском по сайту.

Я нашел реальную замену ксенону для ВАЗ — светодиодные лампы, с цветовой температурой от 6000к. Как будет время сниму на них обзор, если интересует эта тема вот ссылка: Led Lamp 4drive

Преимущества замены сайлентблоков у себя в гараже

Вот какие преимущества можно получить:

Во-первых, такая процедура обойдется намного дешевле, чем в автосалоне.
Во-вторых, не известно, насколько качественно все выполнит мастер. Ведь ни для кого не секрет, что очень часто они делают все плохо, чтобы к ним в скором времени опять обратились за помощью. Конечно, встречаются и совестные автослесари, но это редкость.
В любом случае нужно будет приобрести сайлентблок самостоятельно и отдать его мастеру. В автосалоне он только установит его. То есть, оплата будет происходить только за работу, которую можно сделать и самому.
И наконец, никто не знает, установит ли мастер новый сайлентблок или он обойдется каким-нибудь старым, но все-таки функционирующим.

Примечание: но есть одно НО. В хороших автосервисах дают гарантию на ремонт, поэтому если машина сломается, то второй ремонт осуществится бесплатно. Поэтому, главное, найти такой автосалон, и все будет в порядке.

Монтаж и работа с инструментом

Шаг 1

Сначала проводим разборку в моторном отсеке: сливаем тосол, а затем снимаем и сам радиатор. Двери тоже нужно убрать, если там все прогнило окончательно, то его можно просто оторвать, срезаем отбортовки болгаркой, к которым был приварен телевизор.

Отрезаем панель задка, а также крылья. При помощи сварки и заплаток завариваем дыры в брызговиках (если они имеются), ставим отбортовки из свежего металла, к которым в дальнейшем будет приварен телевизор. На видео, где слесари делают ремонт кузова автомобиля все можно рассмотреть более подробно и «вживую».

Шаг 2

Ставим и завариваем новые усилители брызговиков, для этого хорошо будет использовать кровельное железо. Дальше идет подгонка новых деталей: задние и передние крылья, порог телевизор и капот. Эти элементы следует крепить при помощи саморезов. Здесь нам и понадобится набор сверл. Теперь предстоит сложный процесс варения. После того, как крылья, телевизор и порог «посажены» на саморезы, можно приступать к сварке. Телевизор следует покрасить заранее, потому что когда он будет твердо сидеть, качественно нанести цвет уже не выйдет.

Шаг 3

Для выполнения следующих операций, мне потребовалось взгромоздить автомобиль на опрокидыватель. Восстановление геометрии кузова автомобиля займет достаточно времени. Выполняется эта процедура при помощи стапеля, на который крепится сам автомобиль. Специальные зажимы обеспечивают надежное крепление, а силовые стойки задают определенное усилие для выравнивания. Выполнять эту часть лучше в автомастерской.

Шаг 4

Переходим к варке днища. Используем заплаты и крепим их на передний и задний пол при помощи сварочного аппарата. Привариваем все поддомкратники, соединители и усилители пола. Толщина металла кузова автомобиля значительно влияет на процесс варки, и для каждой модели требуется отдельно подбирать время. При помощи мовильницы покрываем все полости машина антикоррозионной смесью.

Правильное нанесение виниловой наклецки на автомобиль — непростая задача. Наша статья имеет подробное описание данного процесса.

Программное обеспечение необходимое для проверки возможности тюнинга автомобилей вы найдете по https://avtopolza.ru/tyuning-russkix-avto/tyuning-russkix-avtomobilej-v-rezhime-onlajn/ ссылке.

Шаг 5

В моем случае арки сгнили полностью. Механики советуют не мучиться и не переваривать их, а попросту купить и установить новые элементы кузова. Но если вы настроены на починку, то это тоже сделать вполне реально. Смола с отработкой является хорошим покрытием для арок, но даже она не спасет их в будущем. Ржавчина проберется и сквозь нее. Также существуют и другие смеси для антикора. Выбор зависит от бюджета и от опыта работы с тем или иным материалом.

Надеемся эта инструкция поможет и вам в ремонте кузова вашего автомобиля и после завершающего этапа — покраски, он засияет как новый.

Источник

Особенности кузова ВАЗ 2108

Ни для кого не секрет, что последние четыре года своей разработки проект Самары активно совершенствовался совместными усилиями как тольяттинских конструкторов, так и инженеров крупной машиностроительной фирмы Porche, находящейся в Германии. Немало наработок, особенно что касается корпуса, ниспадающий передний лонжерон и безопасность авто в целом — плоды общих идей автомобильных умов двух разных стран. Именно благодаря усилиям и настоятельству немецких конструкторов передний лонжерон входит в порог пола и все основание кузова в целом усиленное. Благодаря данному новаторству небольшие аварии не выливаются в серьезные денежные затраты для ВАЗ 2108, поскольку не деформируются проем передней двери после того, как сминается лонжерон.

Лонжерон, усиливающий заднюю часть авто, также укреплен согласно показаниям испытательного стенда Porche. Буквально каждая отдельная деталь кузова была вымучена совместными усилиями целой группы инженеров двух разных фирм. Просто голова идет кругом, сколько возможных проблем и технических задач было решено за время разработки автомобиля: стеклоподъемники, замки, уплотнители для стекол, салазки переднего сидения, ниша для запаски, дверные рамки, — все проходило тщательный контроль и концептуальное переосмысление.

Кстати, если говорить о возможных проблемах, то именно передний левый и правый лонжерон очень часто может потребовать своей замены. Причиной может быть как коррозия кузова, так и мелкая авария или лопнувшая конструкция в следствие усталости металла. Нет ничего проще купить новый лонжерон в магазине, куда сложнее резать корпус, проводить сварочные работы по его установке (не стоит доводить обстоятельства до этого). Чтобы кузов вашего авто служил долго — рекомендуем регулярно производить антикоррозионную обработку на СТО. В таком случае ни лонжерон, ни ржавчина вас не должны подвести.

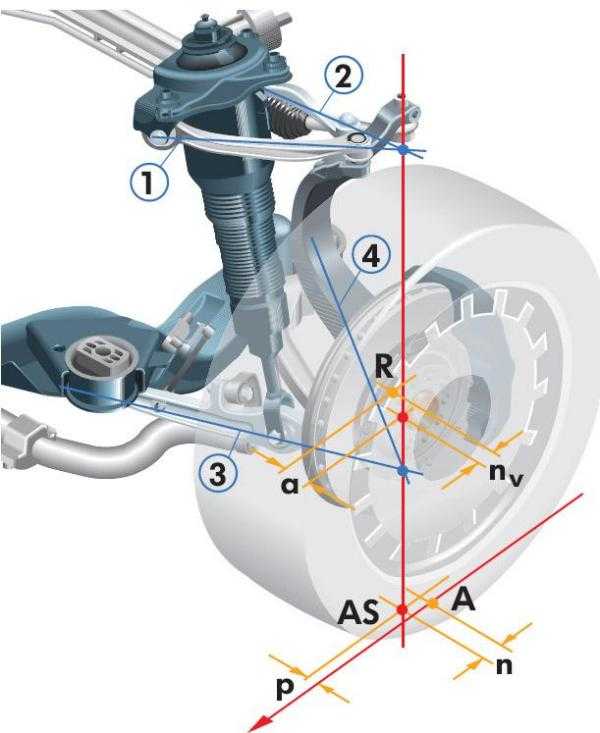

Подвеска с виртуальной осью поворота колеса
