Замена передних стоек, пружин, опор на гранте

Снятие передней стойки Калины в сборе с опорой и пружиной

Если вы собрались менять хотя бы один из элементов передней подвески, описанных выше, то в любом случае необходимо полностью снимать весь модуль. Итак, первым делом необходимо открыть капот и немного ослабить верхнюю гайку крепления опоры к стойке. Для этого сначала накидываем ключ на 22 на гайку, и удерживая ключом на 9 шток от проворачивания, ослабляем крепление (достаточно сделать пару оборотов):

Затем поднять переднюю часть машины домкратом и снять колесо:

Сразу же после отведите тормозной шланг в сторону, предварительно вынув его из зацепления на стойке, как показано на фото ниже:

Дальше необходимо нанести проникающую смазку на все соединения, которые придется откручивать, в первую очередь на крепление стойки к поворотному кулаку:

После чего необходимо открутить гайку крепления рулевого наконечника к поворотному рычагу передней стойки и выбить наконечник оттуда(используя монтировку и молоток), или выпрессовать, используя съемник. В результате чего получается следующая картина:

Теперь можно приступать непосредственно к креплению стойки внизу, где следует отвернуть две гайки, используя ключи на 17 и 19 (идеальный вариант — головки с воротком):

Здесь могут возникнуть определенные трудности. Лично у меня с гайками было все нормально, а вот выбить болты потом не получалось очень долго. Пришлось стучать через деревянную проставку, затем бить по болту пробоем (аккуратно, не повредив резьбу), и только после сворачивания болта с обратной стороны огромным рычагом из двух воротков, получилось с ним справиться:

Как видите на фото выше, в одном отверстии находится тонкий болт — именно его я использовал в качестве «пробоя», чтобы выбить родные наружу. Теперь остается открутить три гайки крепления передних опор к кузову (стакану):

Последнюю гайку до конца не стоит откручивать, чтобы стойка держалась. А потом, когда вы ее разъединили с поворотным кулаком, можно отворачивать последнюю гайку и придерживая стойку другой рукой, опускать ее вниз:

Производитель — вопрос из самых сложных для покупателя

Покупка необычных дорогостоящих амортизаторов сегодня становится необходимостью. В условиях очень жесткой конкуренции и мирового кризиса на автомобильном рынке дешевые компании начинают выпускать запчасти все хуже и хуже. Поэтому продукция некоторых корпораций уже давно перестала быть доверительной и качественной. Стоит выделить следующие бренды в качестве идеального решения для Lada Granta при покупке стоек:

KYB — можно скомбинировать отдельно вкладыши со стоковой стойкой и получится практически полноценная Kayaba, амортизаторы очень долговечные и качественные;
Асоми — достаточно доступный бренд, но намного лучше китайский решений, вполне допустимое решение, если выбирать дорогостоящую серию вроде Комфорт ПРО;
SS20 — компания делает специальные стойки для Гранты, поэтому они идеально подходят, вполне адекватное качество, но множество подделок и ряд недостатков в движении;
Демфи — не столь долговечные, но довольно доступные стойки, которые также идеально подходят на Ладу Гранту, вполне качественное исполнение, но нужен выбор;
Плаза — один из самых дешевых вариантов более или менее достойного качества, но надежностью и выносливостью радуют только некоторые комплекты от производителя.

Так что выбирать из брендов есть не так много шансов. Конечно, можно попробовать стойки Monroe или купить какие-нибудь гоночные решения из Франции и Германии. Но это будет слишком дорогим удовольствием. Равно как и Kayaba, но это решение является классическим, и для Lada Granta подходит просто идеально. Если денег у вас достаточно на японского производителя, покупайте именно его предложения для вашего авто.

Лада Калина — замена опорного подшипника своими руками

Перед разборкой и снятием передней стойки Калины с верхними опорами, обязательно изучите устройство узла. На схеме представлены заводские номера (артикулы) компонентов передней подвески.

Чтобы снять опорные подшипники передних стоек Лады Калина понадобиться комплект инструментов:1. Набор рожковых или накидных ключей: 9, 17, 19, 22.2. Головка на 13 с трещоткой.3. Съемник рулевых наконечников, тиски, динамометрический ключ (по возможности).4. Домкрат.5. Стяжки пружин амортизаторов.6. Пассатижи.7. Молоток.8. Смазка WD-40.

Как снять опорный подшипник на Калине – пошаговое руководство

Замена опор передних стоек Калины начинается подготовки автомобиля. Поставьте машину на ровную поверхность, если есть возможность на подъемник или яму. Включите первую передачу, снимите авто со стояночного тормоза. Последовательность демонтажа по порядку:

Откручиваем колесные болты, далее поднимаем авто домкратом, или подъемником как в нашем случае.
Получаем доступ к тормозному диску, но снимать его не потребуется, как и откручивать ступичную контргайку.

Переходим к поворотному рычагу и рулевой тяге. Сначала снимаем шплинт у крепежа. Далее откручиваем саму гайку.
После этого используем съемник наконечников, чтобы выпрессовать его из отверстия рычага или на крайний случай используйте молоток. Устанавливаем устройство, затягиваем резьбу и извлекаем наконечник.

Теперь отсоединяем от передней стойки тормозной шланг и провод датчика скорости.
Далее находим два болта крепления стойки к поворотному кулаку, смазываем их проникающей смазкой.

Чтобы открутить гайки, используем накидной ключ на 17, а так же головку с трещоткой.
Болты придется выбивать, используйте деревянную наставку, чтобы не повредить резьбу.

Нижняя часть модуля освобождена, переходим к верхней. Откручиваем три крепления передней стойки к стакану кузова.
Откручивая последнюю гайку, придерживайте стойку, или поставьте под неё упор, например снятое колесо. После этого извлекаем модуль с опорой и амортизатором в сборе.

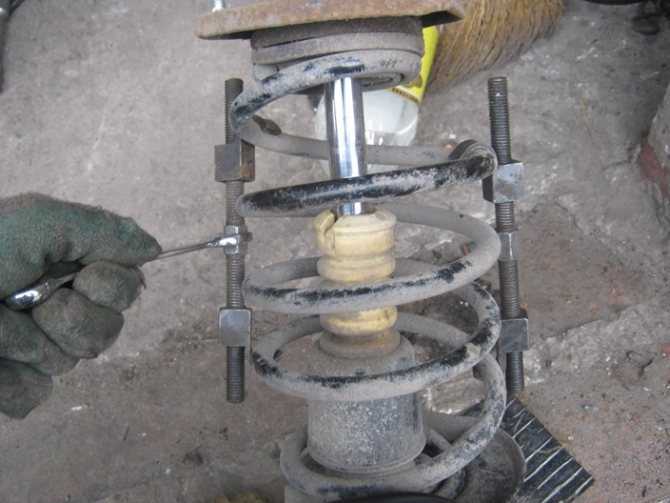

На пружины снятого модуля подвески устанавливаем две стяжки. Как показано на фото, равномерно с обеих сторон сжимаем пружину амортизатора.

Продолжаем сжимать амортизатор, пока верхняя опора не освободится от натяжения пружины, и только после этого откручиваем гайку штока. Используем ключ на 19.

Теперь снимаем верхнюю часть опоры (чашку), под которой расположен «опорник». Извлекаем старую деталь и переходим к замене.

Замена опорного подшипника у Калины (ВАЗ 1118, 1119, 1117)

Замена и установка опорных подшипников на Калине начинается с проверки состояния остальных элементов модуля: нижняя чашка, буфер хода, отбойник, гофра, пружины амортизатора. По необходимости их потребуется заменить. О том, как правильно поставить опорный подшипник на Калину и поменять его, по порядку описано ниже.

Перед сборкой передней сойки убедитесь, что концы пружины амортизатора упираются в специальные выступы у нижней и верхней чашки.
На верхнюю чашку ставим резиновую прокладку, сверху которой новый «опорник», маркировкой изделие ориентируем вверх.

Сверху п/ш устанавливаем верхнюю часть опоры (крышку).
Теперь наживляем гайку штока амортизатора, которую закручиваем до упора.

Разжимаем стяжки пружины амортизаторов. Гайку штока подтягиваем динамометрическим ключом, моментом, указанным в таблице в конце статьи.
Собранный модуль устанавливаем обратно, сначала крепим его к стакану кузова. Сборку производим в обратной последовательности: прикручиваем рулевой наконечник к рычагу, стойку крепим на два болта к поворотному кулаку, а конце монтируем колесо. На этом замена закончена.

Масло или газ-масло — первый вопрос, который нужно решить

Если вы берете недорогие стойки, которые произведены в России или в Китае, то фактически нет никаких отличий между маслом и газ-маслом. Но при покупке продукции отличного бренда можно заметить очень ощутимую разницу. В частности, газ-масло будет очень жестким спортивным решением. Масляные же амортизаторы предлагают покупателям ряд определенных преимуществ, которые будут важны в эксплуатации транспорта:

довольно высокий комфорт поездки, что можно назвать значительным прогрессом для Lada Granta, преодоление большинства ям без ощутимых эффектов в салоне автомобиля;
низкий уровень пробиваемости, то есть вы не будете ловить неприятный звуки, когда стойка будет показывать свой длинный свободный ход, отсутствие риска поломки;
довольно длинный ход штока, есть возможность вывешивания колес практически как у внедорожника, это помогает на крупных неровностях и грунтовой дороге;
ваша Лада Гранта станет не только мягче, но и сможет более энергоемко передавать информацию о дороге, нет никаких назойливых данных, только нужные детали;
стоимость масляных амортизатором зачастую несколько ниже газомасляных, поэтому их покупает подавляющее большинство владельцев отечественных автомобилей.

Конечно, все зависит от бренда. Можно купить отличный японский вариант вкладыша и получить просто прелестные возможности эксплуатации. Есть вариант приобретения дешевой китайской стойки и полного разочарования в его эксплуатации. Но пока давайте ограничимся принятием решения по типу амортизатора. Это может мягкое масло или спортивный газомасляный тип.

Передняя подвеска. Описание конструкции

Передняя подвеска:
1 – поворотный кулак;
2 – эксцентриковый болт;
3 – амортизаторная стойка;
4 – рычаг;
5 – штанга стабилизатора;
6 – кронштейн крепления подушки штанги стабилизатора;
7 – стойка штанги стабилизатора;
8 – шаровая опора;
9 – растяжка;
10 – кронштейн
Передняя подвеска – независимая с телескопическими гидравлическими амортизаторными стойками, винтовыми бочкообразными пружинами, поперечными рычагами, двумя растяжками и стабилизатором поперечной
устойчивости.

Детали амортизаторной стойки:
1 – телескопическая стойка;
2 – пружина;
3 – металлическая втулка;
4 – верхняя опора;
5 – гайка штока;
6 – ограничитель хода отбоя верхней опоры;
7 – опорная пластина верхней опоры;
8 – подшипник;
9 – прокладка пружины;
10 – ограничитель хода сжатия верхней опоры;
11 – буфер хода сжатия;
12 – защитный чехол
Основа подвески – телескопическая гидравлическая амортизаторная стойка, служащая направляющим и несущим устройством передней подвески. Амортизаторная стойка позволяет передним колесам
перемещаться вверх–вниз при проезде неровностей и одновременно гасить колебания кузова.
К нижней части корпуса стойки приварен кронштейн для крепления стойки к поворотному кулаку, а к средней части – опорная чашка пружины. Нижняя часть стойки крепится двумя болтами с гайками к
поворотному кулаку.
Верхний болт, проходящий через отверстие кронштейна стойки, имеет эксцентриковый поясок и эксцентриковую шайбу. Поворотом этого болта регулируется угол развала переднего колеса.
На телескопической стойке установлены винтовая бочкообразная пружина, пенополиуретановый буфер хода сжатия, а также верхняя опора стойки в сборе с подшипником. Крайние витки бочкообразной пружины
имеют меньший диаметр, чем средние, что обеспечивает переменную жесткость. При сжатии пружины вначале сближаются менее жесткие витки (большего диаметра), а затем – более жесткие.
Под весом передней части автомобиля подшипник находится в сжатом положении, что позволяет устранять все зазоры и стуки. При повороте колес вращается корпус стойки вместе с пружиной, но при этом
шток амортизатора остается неподвижным и соединение штока с направляющей втулкой амортизатора изнашивается меньше.
В корпусе стойки установлен телескопический гидравлический амортизатор.
Нижняя часть поворотного кулака соединена с рычагом подвески через шаровую опору. Опора крепится к поворотному кулаку двумя винтами (отверстия в поворотном кулаке несквозные). Отворачивая эти
винты, будьте осторожны: при значительном усилии они часто ломаются, поэтому перед разборкой смочите их проникающей жидкостью. Палец шаровой опоры крепится к рычагу самоконтрящейся гайкой. Опора
закрыта резинометаллическим чехлом.

Элементы передней подвески на автомобиле:
1 – кронштейн крепления подушки штанги стабилизатора;
2 – подушка штанги стабилизатора;
3 – штанги стабилизатора поперечной устойчивости;
4 – рычаг;
5 – стойка стабилизатора;
6 – амортизаторная стойка;
7 – поворотный кулак;
8 – шаровая опора;
9 – растяжка;
10 – кронштейн растяжки
Рычаги подвески соединены между собою штангой стабилизатора поперечной устойчивости через стойки с резиновыми и резинометаллическими шарнирами. Штанга изготовлена из пружинной стали.
Стабилизатор поперечной устойчивости предназначен для повышения поперечной устойчивости и уменьшения углов крена кузова за счет скручивания средней части штанги при перемещении ее
концов.
Тормозные и тяговые силы при движении автомобиля воспринимаются продольными растяжками, соединенными через сайлент-блоки с рычагами и кронштейнами, установленными на нижней поперечине рамки
радиатора. В местах соединения (на обоих концах растяжки) установлены шайбы для регулирования угла продольного наклона оси поворота колеса.
В поворотном кулаке установлен двухрядный радиально-упорный шариковый подшипник закрытого типа, который закреплен в кулаке двумя стопорными кольцами. Во внутренних кольцах подшипника с натягом
установлена ступица колеса. Внутренние кольца подшипника стягиваются (через ступицу) гайкой на хвостовике корпуса наружного шарнира привода колеса. В эксплуатации подшипник не регулируется и не
требует пополнения смазки.
Гайки крепления ступиц колес одинаковые, с правой резьбой.

Операции по снятию передней стойки с автомобиля Лада Гранта

Работа показана на примере левой стойки автомобиля. Правую стойку снимают аналогично.

1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса. Откройте капот. Приподнимите домкратом переднюю часть автомобиля и установите ее на надежные опоры. Снимите соответствующее переднее колесо. Ослабляйте болты крепления колеса, стоящем на земле.2. Если снимаете амортизаторную стойку для ремонта, то, удерживая одним ключом шток стойки от проворачивания, вторым ключом ослабьте затяжку гайки крепления штока. В этом случае пружина будет минимально “закусывать” крепежные болты соединяющие поворотный кулак и амортизатор.

В итоге, вам будет легче достать их из отверстий.3. Выведите из кронштейна на амортизаторной стойке держатель тормозного шланга.

На автомобиле Лада Гранта, оборудованном антиблокировочной системой тормозов (АВS), отсоедините и снимите датчик частоты вращения колеса.

4. Отсоедините рулевую тягу от поворотного рычага амортизаторной стойки «Замена наружного наконечника рулевой тяги Лада Гранта»

5. Нанесите метки на эксцентриковую шайбу и амортизаторную стойку, пометив таким образом положение регулировочного болта относительно стойки. Это поможет приблизительно сохранить развал колес при установке стойки.

6. Отверните гайку регулировочного (верхнего) болта крепления амортизаторной стойки к поворотному кулаку…

7. …и извлеките из отверстия болт вместе с эксцентриковой шайбой.

8. Отверните гайку нижнего болта крепления амортизаторной стойки к поворотному кулаку и выньте болт.

9. Отсоедините поворотный кулак от стойки.

10. В подкапотном пространстве отверните три гайки верхнего крепления амортизаторной стойки к кузову…

11. …и снимите стойку.

12. Установите амортизаторную стойку в порядке, обратном снятию

Обратите внимание на положение верхней опоры стойки: стрелка, нанесенная на поверхность опоры, должна быть направлена вперед по направлению движения автомобиля. После установки проверьте и при необходимости отрегулируйте схождение и развал колес

Обратите внимание на то, что после установки стойки обратно, необходимо будет сделать “геометрию” передних колес. Если вы меняете пружину стойки и не ремонтируете (заменяете) амортизатор, то стойку можно снять с поворотным кулаком, отсоеденив сборку по шаровой опоре и шлицам Шруса

Более подробную информацию, о таком способе снятия стиойки, вы найдете в статье “Снятие стойки с автомобиля ВАЗ 2110”

Если вы меняете пружину стойки и не ремонтируете (заменяете) амортизатор, то стойку можно снять с поворотным кулаком, отсоеденив сборку по шаровой опоре и шлицам Шруса. Более подробную информацию, о таком способе снятия стиойки, вы найдете в статье “Снятие стойки с автомобиля ВАЗ 2110”.

Снятие амортизаторной стойки и ее разборка

Снимаем и разбираем амортизаторную стойку, когда необходима замена верхней опоры, подшипника, пружины, телескопической стойки. Телескопическая стойка – неразборная и ремонту не подлежит. Работу выполняем на смотровой канаве или эстакаде, но можно обойтись и ровной площадкой. Существуют два варианта демонтажа амортизаторной стойки. Первый позволяет избежать последующей регулировки углов установки управляемых колес, второй способ – с меньшим объемом работ, но после него необходима регулировка углов установки управляемых колес. Телескопическую стойку заменяем по второму варианту. В первом варианте стойку снимаем в сборе с поворотным кулаком, не ослабляя затяжки гаек верхнего (регулировочного) и нижнего болтов крепления стойки к поворотному кулаку. При этом отсоединяем наконечник рулевой тяги от поворотного рычага амортизаторной стойки (см. ниже). Отсоединяем шаровую опору от поворотного кулака (см. «Снятие шаровой опоры»). Вынимаем наружный ШРУС из ступицы колеса (см. «Снятие приводов передних колес»), а также снимаем направляющую колодок с суппортом и цилиндром (см. «Замена диска тормозного механизма переднего колеса»).

Подвязываем скобу к кронштейну шланга тормозного механизма, следя за тем, чтобы шланг не был натянут. Если стойку предполагается разбирать…

…накидным ключом «на 22» ослабляем затяжку гайки штока, удерживая шток от проворачивания шестигранником «на 6».

Головкой или ключом «на 13» отворачиваем три гайки крепления верхней опоры стойки к кузову…

…и снимаем амортизаторную стойку вместе с кулаком. Для снятия амортизаторной стойки вторым способом отсоединяем наконечник рулевой тяги от поворотного рычага амортизаторной стойки. Для этого отворачиваем гайку крепления шарового пальца наконечника рулевой тяги.

Устанавливаем регулируемый упор под палец, поджимаем его и, нанося удары молотком по поворотному рычагу, выпрессовываем палец из рычага. Накидным ключом «на 22» ослабляем затяжку гайки штока, удерживая шток от проворачивания шестигранником «на 6», а головкой «на 13» отворачиваем три гайки крепления верхней опоры стойки к кузову (см. выше).

Выводим муфту тормозного шланга из держателя амортизаторной стойки.

Зубилом или краской помечаем расположение регулировочного болта относительно стойки. При этом способе после сборки отклонение угла развала колеса от первоначального значения будет незначительным.

Головкой «на 19» отворачиваем гайку верхнего болта крепления стойки к поворотному кулаку, удерживая болт от проворачивания ключом «на 17».

Вынимаем из поворотного кулака верхний болт и эксцентриковую шайбу.

Головкой «на 19» отворачиваем гайку нижнего болта крепления стойки к поворотному кулаку, удерживая болт от проворачивания ключом «на 17».

Снимаем амортизаторную стойку…

…и опорную пластину верхней опоры.

При последующей сборке опорная пластина должна быть строго ориентирована стрелкой к передней части автомобиля, также как и стрелка на верхней опоре стойки.

Как снять опорный подшипник на калине – пошаговое руководство

Откручиваем колесные болты, далее поднимаем авто домкратом, или подъемником как в нашем случае.
Получаем доступ к тормозному диску, но снимать его не потребуется, как и откручивать ступичную контргайку.

Переходим к поворотному рычагу и рулевой тяге. Сначала снимаем шплинт у крепежа. Далее откручиваем саму гайку.
После этого используем съемник наконечников, чтобы выпрессовать его из отверстия рычага или на крайний случай используйте молоток. Устанавливаем устройство, затягиваем резьбу и извлекаем наконечник.

Теперь отсоединяем от передней стойки тормозной шланг и провод датчика скорости.
Далее находим два болта крепления стойки к поворотному кулаку, смазываем их проникающей смазкой.

Чтобы открутить гайки, используем накидной ключ на 17, а так же головку с трещоткой.
Болты придется выбивать, используйте деревянную наставку, чтобы не повредить резьбу.

Нижняя часть модуля освобождена, переходим к верхней. Откручиваем три крепления передней стойки к стакану кузова.
Откручивая последнюю гайку, придерживайте стойку, или поставьте под неё упор, например снятое колесо. После этого извлекаем модуль с опорой и амортизатором в сборе.

На пружины снятого модуля подвески устанавливаем две стяжки. Как показано на фото, равномерно с обеих сторон сжимаем пружину амортизатора.

Примечание:

В гаражах и автосервисах используют специальные станки для сжатия пружин амортизаторов, при их использовании процесс замены происходит быстрее.

Продолжаем сжимать амортизатор, пока верхняя опора не освободится от натяжения пружины, и только после этого откручиваем гайку штока. Используем ключ на 19.

Внимание:

На фото справа, показаны опоры амортизаторов SS20, конструкция отличается от штатных опор, как на фото слева. Суть замены и ремонта опорного подшипника Калины разных конструктивных исполнений не различается.

Теперь снимаем верхнюю часть опоры (чашку), под которой расположен «опорник». Извлекаем старую деталь и переходим к замене.

Видео

Как стучит опорный подшипник амортизатора или салейнблок ( Тихий узел ) переднего амортизатора на MB W203.

В этом видео про замену опорного подшипника.

Что такое опорный подшипник. О сложном простым языком.

Как проверить подвеску своими руками. Диагностика.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.

Пишите:

Опорный подшипник передней амортизационной стойки автомобиля служит для обеспечения подвижного соединения амортизатора и непосредственно корпуса машины. То есть, находится в верхней части стойки, между верхней чашкой амортизационной пружины и опорой.

Конструктивно узел представляет собой разновидность подшипника качения. Однако его особенностью является большая толщина наружного кольца. В качестве тел качения в данном случае служат цилиндрические ролики. Они расположены перпендикулярно друг к другу, а также разделены между собой. Такая конструкция устройства обеспечивает возможность принимать нагрузки с любой стороны.

Причины и признаки поломки, диагностика

Узел воспринимает динамическую (переменную) нагрузку, и выход из строя, а так же замена обычно требуется по нескольким причинам:

Износ детали, наработка до отказа (срок службы);
Аварии, частая езда по ямам, агрессивный стиль вождения;
Загрязнение опорного подшипника изнутри, попадание влаги и пыли;
Неисправность подвески (амортизаторов, пружин).

Главный признак, по которому потребуется замена опорного подшипника — Гранта, дребезжит и скрипит под капотом или рядом со стойками. Это появляется после 80-100 тыс. км пробега, при соответствующих условиях эксплуатации авто.

Конструкция «опорника» и передней стойки сложная, выйти из строя могут такие элементы:

Вся опора, включая корпус (редко) — позиция 4;
Опорный подшипник (чаще) – позиция 8;
Изнашиваются резиновые прокладки (чаще) – позиция 9.

Диагностика опорных подшипников

Для диагностирования поломки сделайте следующее:

Поднимите капот, найдите передние опоры;
Положите руку поверх узла;
Начните сильно раскачивать авто снизу вверх (или попросите помощника);
Если ощутите стук, или услышите, а так же другие непонятные звуки — означает,что есть проблемы. Стоит разобрать или сделать замену переднего опорного механизма.
Посмотрите видео по диагностике:

Как проверить опорные подшипники

Как проверить опорный подшипник на ВАЗ самостоятельно?

Подвеска современного автомобиля — это сложная конструкция, включающая в себя массу различных деталей, которые, в свою очередь, образуют узлы ходовой части. Главными деталями подвески являются: амортизаторы, пружины, кронштейны, сайлентблоки, рычаги, а также подшипники и многое другое.

Каждая деталь имеет свою функцию, свое предназначение, неисправность одной из деталей подвески может вызвать цепную реакцию, в результате из строя выйдет вся подвеска. Нарушения в работе подвески чреваты аварией, поэтому чтобы езда была безопасной необходимо постоянно следить за состоянием ходовой части машины.

Неисправности подвески чаще всего проявляются в виде посторонних стуков, скрипов, трений, а также нарушения ходовых качеств и управляемости автомобиля. Так, к примеру, опорный подшипник может стать причиной плохой поворачиваемости, маневренности и т. д.

Как осуществить проверку опорного подшипника

Есть три метода проверки опорного подшипника в домашних условиях: Снимаем защитные колпаки и прижимаем верхний элемент штока передней стойки пальцами. Теперь начинаем качать машину из стороны в сторону за крыло. Делаем это как в продольном, так ив поперечном направлении. Если подшипник вышел из строя, можно будет услышать такой же стук, как во время езды. Кузов машины при этом будет качаться, а вот стойки или будет стоять на месте или будет качаться с меньшей амплитудой. Можно положить руку на виток передней амортизационной пружины. Затем нужно покрутить рулем в разные стороны. Для этого понадобится помощник. Если рука почувствует отдачу и зазвучит металлический стук – с подшипником дела плохи. Также можно проехаться сначала по ровной дороге, а затем по не ровной и слушать, какие звуки издает автомобиль. Если придельных нагрузках из передних арок послышится стук металла, то дело, скорее всего, в опорном подшипнике.

Стоит понимать, что частичный и даже полный выход опорного подшипника из строя не является критической поломкой для автомобиля. Однако, это не значит, что на такой машине можно смело ездить. Кроме того, диагностику в отечественных реалиях лучше проводить каждые 10-20 тысяч км пробега

И не важно, есть ли признаки неисправности или нет. Такой подход позволит в первую очередь сэкономить на ремонте других элементов подвески автомобиля. Касается это амортизаторов, пружин, протекторов, наконечников рулевых тяг и самих тяг

Для того, чтобы замедлить износ, нужно помнить о своевременной замене масла

Касается это амортизаторов, пружин, протекторов, наконечников рулевых тяг и самих тяг. Для того, чтобы замедлить износ, нужно помнить о своевременной замене масла.

Проводить техобслуживание своего авто нужно регулярно, иначе можно стать примером безалаберной и опасной «заботы» о своём автомобиле. А это не очень весело.

Чтоб избежать серьезных поломок в системах автомобиля, следует уделять внимание малейшему стуку или скрипу под капотом. Если упорно игнорировать, казалось бы, незначительные признаки неисправностей, то серьезных проблем не избежать. В частности – это стук при повороте руля

Он может говорить о неисправном верхнем опорном подшипнике передней стойки. Сам опорник поменять довольно просто, да и серьезными затратами данный процесс сопровождаться не будет. Но если вовремя не обратить внимание на поломку, она приведет к более серьезным последствиям

В частности – это стук при повороте руля. Он может говорить о неисправном верхнем опорном подшипнике передней стойки. Сам опорник поменять довольно просто, да и серьезными затратами данный процесс сопровождаться не будет

Но если вовремя не обратить внимание на поломку, она приведет к более серьезным последствиям

Опорный подшипник передней стойки – это важная деталь подвески автомобиля. К сожалению, большинство водителей исправности систем подвески уделяют минимум внимания. А зря, учитывая состояние отечественных дорог и, порой, низкое качество деталей, которые устанавливаются на современные автомобили. А ведь именно подвеска отвечает за управляемость автомобилем и безопасность на дороге.

Ее обслуживание усложняется многообразием деталей, и все они выполняют свои функции: кронштейны, пружины, амортизаторы и так далее. В данной статье речь будет идти именно про опорные подшипники передней стойки, так как эти детали подвергаются повышенному износу и часто выходят из строя.

Пошаговая технология замены подшипника опоры без извлечения стойки

Вывесив домкратом колесо, извлекаем и откладываем его в сторону.
Демонтируем стойку стабилизатора, дабы предотвратить ограничение свободного хода стоечного узла.
Вооружившись шестигранником, вставляем его в углубление на торце штока и удерживаем в течение всего времени отворачивания центральной гайки, фиксирующей непосредственно сам шток.
Подкатываем домкрат под центр шарового пальца и поднимаем стойку до момента снятия нагрузки со вспомогательного домкрата. Стойка начинает проявлять люфт.
Воспользовавшись стяжками, сжимаем пружинные витки. Величину сжатия моделируем незначительной, после чего разгружаем домкрат, который служил для подъема непосредственно стойки. Стойка, следуя за рычагом домкрата, опускается вниз.
Теперь самое время «разлучить» опорный подшипник со штоком. Выполняем манипуляцию – подаем шток вниз и извлекаем с него «опорник» через появившуюся пустоту под кузовной чашкой.
Очищаем чашку опоры и ее резиновое уплотнение от грязевых скоплений. При установке опор «СС-20» отпадает потребность в нижней чашке.
Далее производим сборку, предусмотрев следование обратной демонтажу последовательности. Крепежные элементы рекомендуем смазать графитовым веществом.
Завершив монтажную процедуру, проверяем моменты затяжки на всех крепежных узлах.
Устанавливаем на прежнее место колесо и переходим к аналогичному порядку действий на второй стороне автомобиля.

Устройство

Разберем для начала его устройство.

Перед нами картинка упорного подшипника. В верхней его части расположены три шпильки для его крепления и одно центральное крепление через внутреннюю часть опоры.

Данное видео создано для разъяснения сути установки опорного подшипника, о назначении которого почему-то большинство автолюбителей забывают. Знают лишь о назначении амортизаторов и пружин, хотя опора является не менее важным элементом в подвеске автомобиля.

Видео

https://youtube.com/watch?v=5Yveq%2520%E2%80%B3%26gt%3B

Схема сборки стоек а/м Гранта

На видео выше (см. картины) показаны:

• Крепление верхней части стойки к стакану брызговика кузова;

• Сама стойка в разобранном виде с пружиной и верхней опорой;

• Опорный подшипник (бывают несколько видов).

Верхняя опора служит для сглаживания нагрузок, идущих от колес через амортизатор на кузов автомобиля и их равномерного распределения.

Износ опорного подшипника

По” мере эксплуатации опорный подшипник изнашивается и скрежет, скрип, подстукивание и самое опасное, это когда появляется люфт. Все это отражается на состоянии самой стойки и всего колесного узла.

Так если поднять автомобиль на подъемнике и подвигать колесом по сторонам, вправо/влево, то будет заметен большой свободный ход всего узла, что подскажет нам, что опорный подшипник требует замены.

Если же посмотреть при этом сверху, где крепится шток амортизатора, то будет заметно его движение из стороны в сторону. Также можно приложить руку к верхней части амортизатора, где находится гайка крепления штока. В этом месте люфт отчетливо ощущается.

При износе шариков подшипника возрастает нагрузка на элементы передней подвески, ухудшается управляемость автомобиля. Следовательно, все это отрицательно сказывается на общей безопасности движения.

Замена опоры стойки

https://youtube.com/watch?v=VLNGuUsv4DM

Для замены опорного подшипника стойку необходимо снять с автомобиля, разобрать, предварительно сжав пружину специальными стяжками. Снимается неисправная опора, устанавливается новая, затягивается гайка крепления штока, снимаются стяжки и стойка устанавливается на автомобиль.

После замены опор автомобиль рекомендуется проверить на стенде сход-развал, для проверки углов установки колес.

Все на этом, пишите комментарии. До свидание!

В этой статье мы познакомимся с небольшим, но весьма ответственным узлом подвески автомобиля – это опорный подшипник передней стойки (в простонародье опорником).

Попытаемся выяснить, для чего он нужен, что ему угрожает, и как определить, что деталь требует замены.

В машине нет ни единой лишней детали, поэтому если хотя бы одна из них выходит из строя, это может служить угрозой его общей работоспособности. Как правило, предвестником неисправностей могут выступать:

изменения в поведении автомобиля;
появление посторонних звуков и стуков;
непривычные вибрации.

Существует расхожая точка зрения – хороший стук всегда наружу покажется, правда плоды такого итога зачастую оборачиваются дорогостоящим ремонтом или более трагичными последствиями.

Как проверить исправность опоры передней стойки

Проверка ОП выполняется, когда автомобиль стоит на ровной площадке, колеса при этом вывешивать не нужно. Производится диагностика следующим образом:

один из участников проверки спереди раскачивает машину вверх-вниз;
другой человек производят визуальный осмотр, смотрит, нет ли люфтов.

Дополнительно можно покрутить рулем и понаблюдать за поведением амортизаторов, положить руку на верхнюю опору во время вращения рулевого колеса или раскачивания автомобиля – если есть люфт, рукой он будет ощущаться, также могут раздаваться щелчки, скрип. Еще вариант диагностирования – взяться за верхнюю чашку, выступающую над стаканом, и попробовать ее покачать из стороны в сторону, в этом случае люфт также будет заметен.

Признаками неисправного опорного подшипника может быть:

стук в передней подвеске во время движения машины;
периодически возникающий скрип во время поворота руля;
хруст, стук спереди при езде по неровной дороге, например, при движении на железнодорожном переезде;
туго вращающийся руль;
неустойчивость автомобиля на трассе.

Точно выявить неисправность удается лишь при разборке амортизаторных стоек, произведя визуальный осмотр деталей.

Замена подшипника в опоре

Теперь, когда амортизационная стойка в полной доступности, в первую очередь необходимо зафиксировать в одном положении пружину. Для этого и нужен фиксатор. После закрепления пружины в сжатом положении можно снять опору. Вставить шестигранник в торец штока стойки открутить верхнюю гайку на 22. Всё, верхняя чашка опоры легко снимается, и доступ к подшипнику полностью открыт. Можно спокойно ставить новый.

Кстати, в комплекте продажи идут и новые опорные шайбы, а даже если старые выглядят прилично, им нужна замена. Заводские одинакового диаметра, а вот новые обычно разные. Большая шайба ставится вниз. Обильно положить хорошую смазку и можно собирать всё в обратном порядке.
