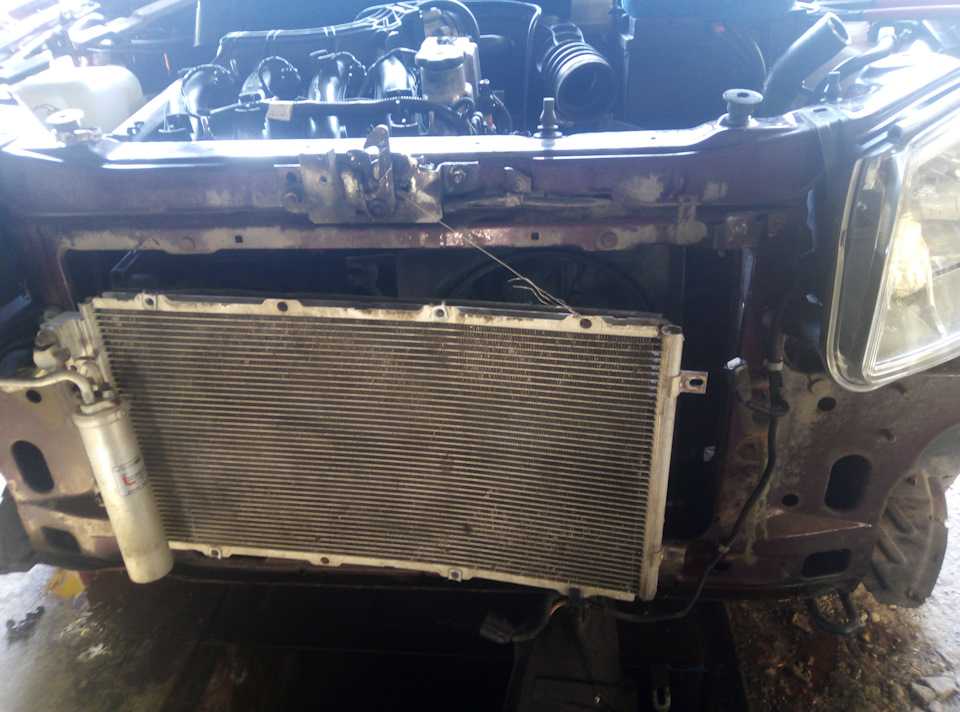

Замена основного радиатора лада гранта с кондиционером

Подготовка к замене

Любую деталь из системы охлаждения нельзя изъять просто так. Сначала необходимо слить тосол, и эту операцию мы рассматривали. А теперь – самое неприятное. Снять торпедо не получится, если не избавиться от хладагента, которым заполнен контур климатической системы. Выгрузку хладагента осуществляют в соответствии с инструкцией по эксплуатации.

Приступим к демонтажу. Сначала отворачивают метрические винты «2», используя накидной ключ на 10. Эти винты крепят вентиль кондиционера «1». Затем, плоским ключом на 10 откручивают гайку крепления отопителя «7». Чтобы ослабить хомуты «4» и «6», удерживающие шланги радиатора, используют накидной ключ на 8

Шланги осторожно вытягивают на себя. На завершающем этапе откручивают винты с крестовой шляпкой (обозначены как «1»), предварительно сняв фильтр салона. Перед демонтажем ещё раз задайтесь вопросом, есть ли в данный момент жидкость в СО двигателя или в кондиционере

Перед демонтажем ещё раз задайтесь вопросом, есть ли в данный момент жидкость в СО двигателя или в кондиционере.

Замена радиатора печки Гранта

Вступление

Тепло в и сухость в машине залог комфортного передвижения в любую погоду. Лада Гранта способна подарить такие ощущения, но когда в холодную погоду начинает течь радиатор печки или вовсе засоряется не давая возможности прогреть салон автомобиля, то передвижения на таком авто превращается в испытание. В данной статье речь пойдет о замене радиатора отопления на автомобиле Лада Гранта. Подробно рассказывается о причинах его выхода из строя и как без особого труда и лишних усилий заменить радиатор печки на Гранте.

Радиатор печки Гранта

Расположение радиатор печки на Гранте не является удобным для его замены. Для снятия радиатора без его повреждения придется демонтировать приборную панель, что может занять уйму времени и труда из-за банальной проблемы, которая в других автомобилях решается за час.

Радиатор расположен под торпедо в центральной его части у ног водителя. Его патрубки спрятаны за декоративной боковой накладкой панели. Данное расположение радиатора немного затрудняет доступ к нему при проведении замены, но если использовать правильную инструкцию по замене, то самостоятельная работа по снятию и установке радиатора не вызовет труда.

Почему из печки дует холодный воздух

Зачастую случает, что из воздуховодов Гранты начинает дуть холодный воздух вместо теплого. Это случается из-за:

Засора радиатора;
Низкого уровня антифриза;
Неисправного термостата;
Неисправной заслонки печки;

Если на вашем авто вы наблюдаете симптомы холодной печки, то необходимо проверить выше описание причины данного недуга.

Как определить засор радиатора

Проверка радиатора довольно простое занятие, которое под силу каждому. Для этого необходимо проверить циркуляцию жидкости через радиатор. Если циркуляция нормальная, то обе трубки радиатора будут горячие, но вот если входящая трубка горячая, а выходная холодная это свидетельствует о засоре радиатора изнутри.

Засоренный радиатор можно промыть или же в лучшем случае заменить на новый.

Виды радиаторов печки Гранта

Существует два вида радиаторов с впаянными патрубками (заводской радиатор) и со съемными.

Заводской радиатор с несъемными патрубками

С завода изготовителя выпускаются радиаторы с несъемными патрубками, то есть, чтобы его демонтировать, не снимая всю панель автомобиля, необходимо отпиливать патрубки, идущие от радиатора.

Лучше всего приобретать радиатор отопителя от Datsun On-Do. Размерами датсуновский радиатор не отличается от грантовского за исключением съемных патрубков, которые очень сильно снизят мучения при установке.

Замена

Для замены радиатора печки потребуется подготовить необходимый инструмент, охлаждающую жидкость и сам радиатор. Следуя нашей инструкции, Вы с легкостью проведете замену радиатора печки на Гранте без снятия панели.

Что понадобиться для замены:

ОЖ 10кг;
Емкость для слива ОЖ;
Отвертка крестовая;
Шланги 16мм 2шт (если радиатор грантовский);

Пошаговый процесс замены

Необходимо снять, АКБ, бокс воздушного фильтра вытащив его с резиновых демпферов и снять впускную гофру. Это понадобиться для доступа к термостату.

Сливаем антифриз из радиатора охлаждения путем откручивания пробки в правой нижней части радиатора. Для слива потребуется емкость не менее 10 литров.

Внимание: Сливать ОЖ необходимо на холодном двигателя, во избежание ожогов. Снимаем разъем с электронной педали акселератора и откручиваем педаль от кузова автомобиля, торцевым ключом на 10мм

Затем снимаем педаль со шпилек

Снимаем разъем с электронной педали акселератора и откручиваем педаль от кузова автомобиля, торцевым ключом на 10мм. Затем снимаем педаль со шпилек.

Откручиваем винты крепления крышки радиатора ключом на 6 мм и снимаем ее.

Снимаем патрубки радиатора и опускаем их вниз, чтобы остатки антифриза стекли.

Теперь необходимо утопить педаль тормоза для этого вынимаем шплинт, который фиксирует педаль и надавливаем на нее, когда будем вынимать радиатор.

Если радиатор не разборный, то есть патрубки не снимаются их необходимо отпилить ножовкой по металлу. Если патрубки снимаются их необходимо снять и вытащить из отверстий в моторном щите.

После снятия патрубков можно вытаскивать радиатор, утопив педаль тормоза вниз.

Устанавливаем новый радиатор так же, утопив педаль тормоза, предварительно сняв патрубки с радиатора и установив их после того, как радиатор будет помещен в свое посадочное место.

Если радиатор не сборный, то патрубки можно отпилить и произвести соединение на шлангах.

Меняем радиатор печки на Лада Гранта своими руками + видео

Лада Гранта стала действительно популярным автомобилем. И, во многом, случилось это благодаря доступной цене и неплохим комплектующим. К примеру, печка на Лада Гранта установлена довольно неплохая, так как прогревает она салон до нужного уровня очень быстро. Над этим вопросом инженеры АвтоВАЗ поработали очень хорошо, так как для наших суровых зим очень актуален вопрос качественного обогрева салона.

ТОП-15 самых полезных товаров для Лада Гранта — НАШ ОПЫТ!

1 Демонтируем радиатор печки Лада Гранта 1.1 Установка нового радиатора Лада Гранта
1.2 Выбор нового радиатора отопителя (проверенные артикулы)
2 Советы
3 Особенности работы печки Лада Гранта

Демонтируем радиатор печки Лада Гранта

Этот радиатор в итоге «потёк» в салон автомобиля. А пары антифриза вредны!

Несмотря на то, что к качеству исполнения печки обычно претензий нет, поломки всё же могут произойти. Если сосредоточиться на радиаторе, то он может забиться или же потечь. В любом случае, нужно сразу же приступать к демонтажу печки, после чего её уже можно будет детально осмотреть, и разобраться в причинах поломки.

Большинство работ придётся проводить на верхней части моторного отсека, а также из салона машины. По сути, ни яма, ни домкрат, ни подъёмник в этом случае нам не потребуются. Учитывайте лишь то, что доступ в моторный отсек будет крайне сложным.

Для начала, откручиваем пару хомутиков, которыми крепятся патрубки печки к радиатору отопителя. Этим самым мы освобождаем их, чтобы суметь снять патрубки полностью.
Теперь нам будет доступен слив охлаждающей жидкости из радиатора. Естественно, что заранее придётся позаботиться о ёмкости, куда эта жидкость будет сливаться.
Патрубки же, по возможности, отводим в сторону. В принципе, большая часть работы в моторном отсеке на этом завершается.
Далее следует работа из салона машины. Возле ручника можно обнаружить один саморез, которым крепится тоннель, а также ещё один саморез для фиксации кожуха стояночного тормоза. Откручиваем их полностью. Помимо этого, со стороны водителя и со стороны пассажира будет ещё по два самореза, которыми крепится тоннель с обеих сторон.

Один саморез под тоннелью ручника

Открутить два самореза. Один на фото видно, второй правее, ближе к ручке КПП

Три болта крепления педали

Открылся доступ к патрубкам радиатора отопителя

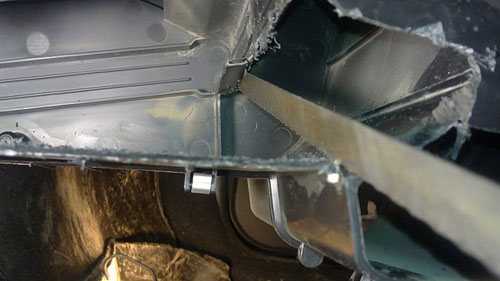

Отпиливаем трубки радиатора для его съёма

Установка нового радиатора Лада Гранта

Аккуратно обклеиваем его по периметру поролоном, после чего начинаем работать с окном в корпусе печки.

Аккуратно прорезаем небольшое окошко подходящего размера, ближе к нижней части корпуса печки.

После этого новый радиатор станет на своё место очень хорошо. Сборка всех остальных частей производится в обратной последовательности.

Выбор нового радиатора отопителя (проверенные артикулы)

На роль штатного радиатора отопителя неплохо подойдёт модель специально для Лада Гранта Лузар под индексом LRh 0190b.

Он полностью выполнен из алюминиевого сплава, а цена данного радиатора составляет около полутора тысяч рублей. Помимо Лада Гранта, подойдёт он и для установки во вторую версию Лада Калина.

В общем же, на отечественном рынке, пока что, редко встречаются альтернативы. Так что автолюбителям приходится довольствоваться данным радиатором. Впрочем, он показывает себя достаточно хорошо, особенно, если не применять для его «ремонта» специальные присадки, которые заклеивают собой каналы подачи жидкости.

Радиаторы, так называемого, нового образца, характеризуются особенностями крепления. К тому же, такие радиаторы не цельные, а состоят из двух частей. Они собраны вместе посредством трех саморезов.

Что же касается «старого» образца радиатора, то он имеет полностью цельную структуру. Впрочем, большинство элементов крепления совпадает с новым типом, так что установка любого из них не должна привести к каким либо трудностям.

Советы

Потёк Антифриз в салон

Чтобы не допустить появления проблем с радиатором отопителя, за ним нужно тщательно следить. К примеру, уже с первых дней покупки машины периодически заглядывайте под машину, чтобы увидеть, есть ли там темные пятна. А в моторном отсеке не лишним будет пронаблюдать состояние шлангов системы охлаждения. Если вы заметили следы антифриза в любом из этих мест, то нужно сразу же обращаться за помощью, или же проводить ремонт самостоятельно.

Шланги подключения радиатора печки, по возможности, нужно заменить новыми, промазав места соединения герметиком. Но некоторые не согласны с этим мнением. Ведь герметик со шланга может попасть внутрь системы охлаждения и привести к порче помпы. В результате чего ремень ГРМ порвётся и клапана встретятся с поршнями.

Порядок действий по замене

Для того, чтобы приступить к ремонту, необходимо первым делом выполнить следующее:
1. Снять корпус воздушного фильтра
2. Слить охлаждающую жидкость из системы
3. Открутить и отвести в сторону катушку зажигания (если это 8-кл.)

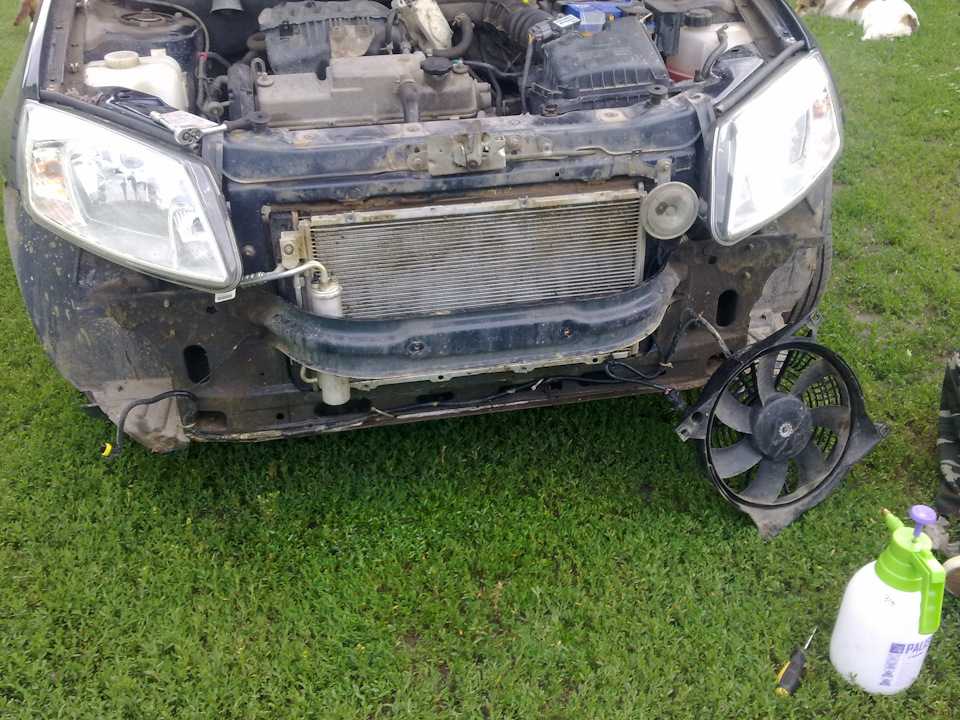

4. Снять вентилятор радиатора, отсоединив штекеры его питания и болты крепления

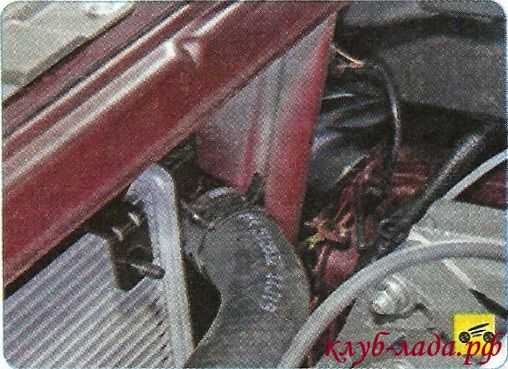

После этого необходимо ослабить стяжной винт крепления хомута нижнего патрубка, как это показано на фото ниже.

Отсоединяем патрубок и сливаем остатки охлаждающей жидкости, если она осталась в системе.

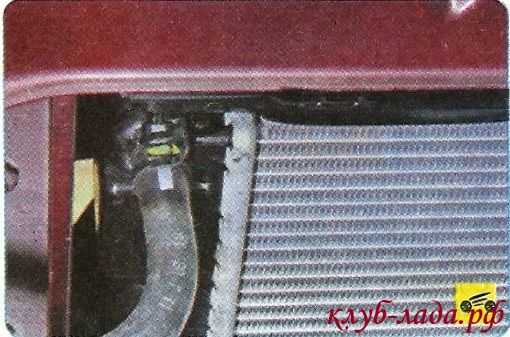

Ту же самую процедуру производим с верхним патрубком.

И не забываем также о тонком шланге, который идет от расширительного бачка:

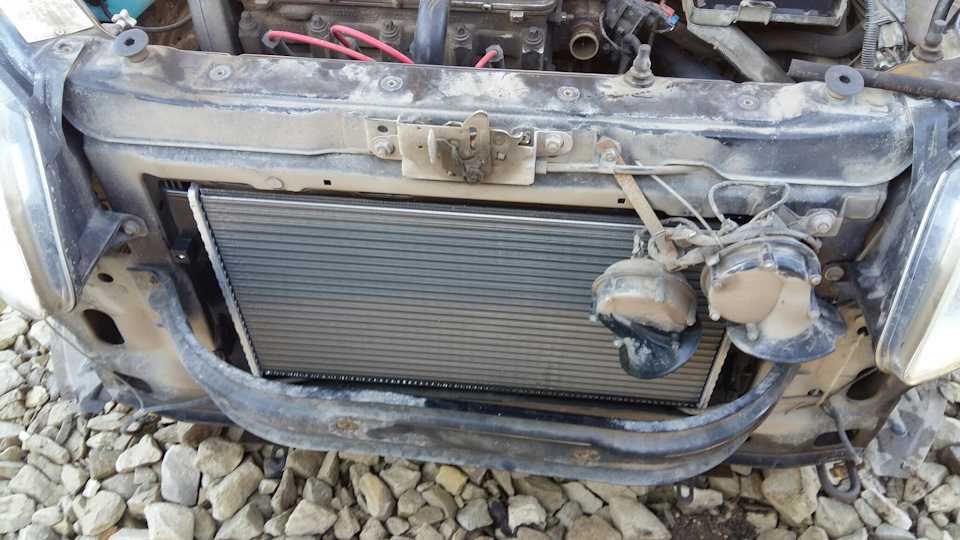

Когда все патрубки отсоединены от радиатора, можно приступать далее — откручиваем две гайки крепления сверху. Одна с левой стороны:

И вторая с правой:

Немного наклоняем радиатор вперед в сторону двигателя, тем самым выводя его из зацепления сверху.

И извлекаем его из моторного отсека Гранты, как это показано на фото ниже.

При необходимости покупаем новый радиатор и производим его замену в обратной последовательности. Разумеется, осматриваем внимательно состояние патрубков системы охлаждения на наличие трещин и порывов, и при необходимости меняем их тоже.

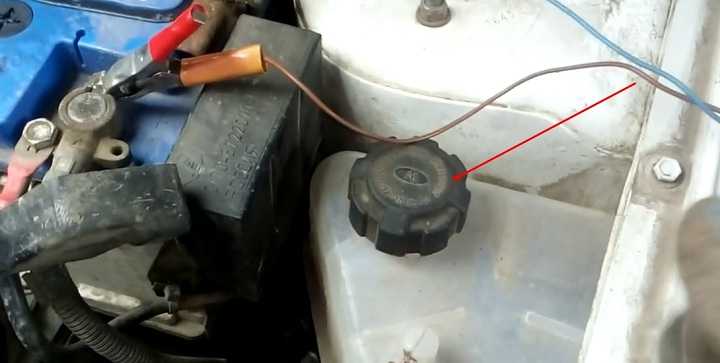

После того как двигатель остыл, открутите крышку расширительного бачка охлаждающей жидкости. Крышку нужно открыть для того чтобы выровнять давление в системе.

Ослабьте пробку слива охлаждающей жидкости на блоке двигателя. Пробка располагается под блоком зажигания.

Подставьте посуду для сбора жидкости и выкрутите пробку полностью. Пробка под головку на тринадцать.

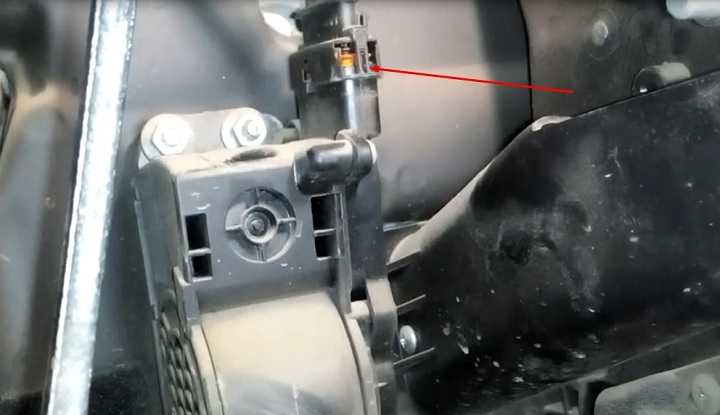

Отожмите фиксатор и скиньте разъем питания из электронной педали газа.

Открутите три гайки крепления педали газа и снимите ее. Гайки под головку на десять.
Отожмите фиксатор и отсоедините разъем питания кнопки стоп-сигнала.

Отсоедините педаль тормоза от вакуумного усилителя тормозов. Для этого плоскогубцами снимите стопорное кольцо и достаньте палец, который походит через отверстие в педали и кронштейне ВУТ.

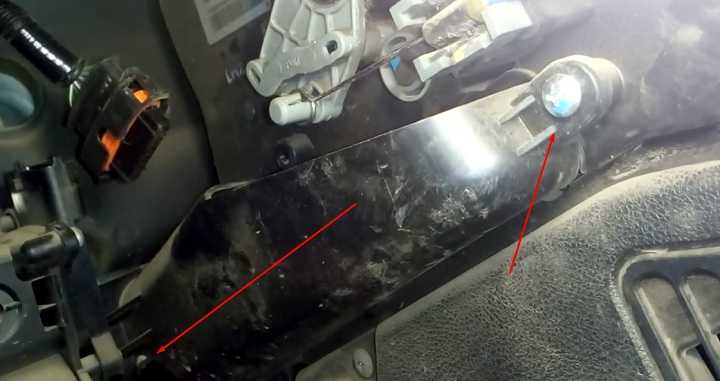

Отверните два винта крепления пластиковой накладки, которая затрудняет доступ к радиатору. Винты под крестовую отвертку.

Отверните три гайки крепления кронштейна педали газа и демонтируйте его. Гайки под головку на десять.

В подкапотном пространстве отсоедините разъем питания на датчик массового расхода воздуха.
Ослабьте хомут патрубка идущего на впускной коллектор. Далее разъедините пластиковый патрубок на забор воздуха и демонтируйте корпус воздушного фильтра в сборе. Хомут под шлицевую отвертку или головку на восемь.

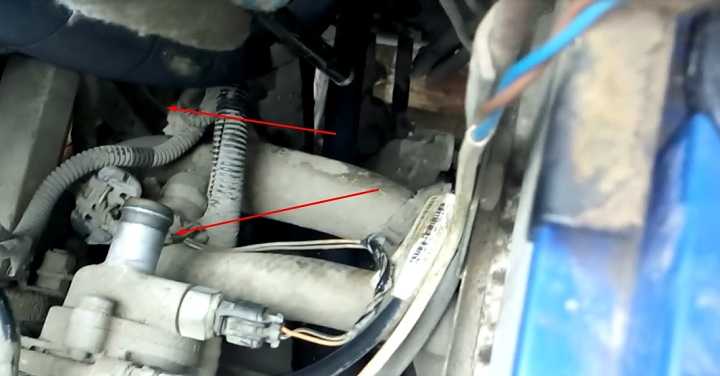

Ослабьте хомут и снимите патрубок, приходящий на термостат. Также снимите патрубок, подсоединенный к помпе. Хомуты под головку на тринадцать.
В каждом патрубке содержится еще немного охлаждающей жидкости. Лучше всего после снятия патрубка опустить конец в посуду для сбора.

Снимите утеплитель на моторном щите так, чтобы его можно было повторно использовать.

Перекусите или перепилите две алюминиевых трубки, которые подходят к радиатору. Трубку, которая ближе, отпилите как можно короче.

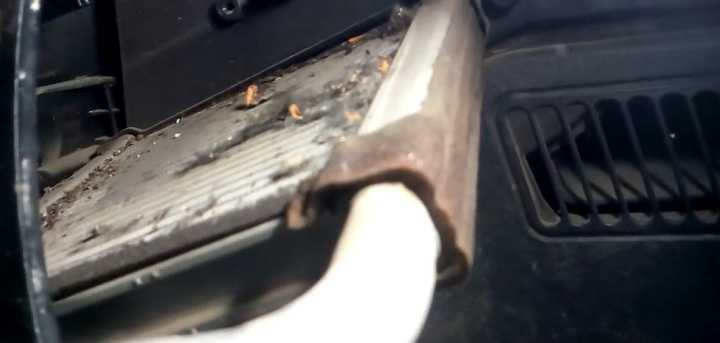

Демонтируйте радиатор из посадочного места. При демонтаже, педаль тормоза лучше всего поставить между трубок радиатора.

Приклейте уплотнитель на новый радиатор, так как было на старом. Чаще всего уплотнитель идет в комплекте с радиатором.

Обрежьте на новом радиаторе патрубки как показано на фото ниже.

Очистите посадочное место и установите радиатор.

Наденьте по два хомута на трубки радиатора и смазав герметизирующим составом оденьте патрубки. Патрубки просовывайте со стороны моторного отсека. Головки хомутов направьте к радиатору, чтобы при установке не было проблем с пластиковой накладкой.

Приклейте утеплитель возле патрубков.
Смонтируйте кронштейн педали газа и закрепите тремя гайками.
Установите пластиковую накладку патрубков радиатора и закрепите двумя винтами.
Подсоедините педаль тормоза к вакуумному усилителю.
Подключите разъем питания кнопки стоп-сигнала.
Установите педаль газа и закрепите тремя винтами. Также не забудьте подключить разъем питания.
Подрежьте патрубки по размеру. Патрубки подрезайте так, чтобы они небыли натянуты и отсутствовали перегибы.
Заполните охлаждающей жидкостью радиатор.

Смажьте патрубки герметизирующим составом и закрепите к термостату, помпе.

Установите корпус воздушного фильтра и подключите датчик ДМРВ.
Пропустите через сито охлаждающую жидкость и залейте в систему.
Запустите двигатель и проверьте соединения на утечки.

Посмотреть порядок работ по замене радиатора печки Лада Гранта можно в этом видео:

Демонтируем радиатор печки Лада Гранта

Этот радиатор в итоге «потёк» в салон автомобиля. А пары антифриза вредны!

Для начала, откручиваем пару хомутиков, которыми крепятся патрубки печки к радиатору отопителя. Этим самым мы освобождаем их, чтобы суметь снять патрубки полностью.
Теперь нам будет доступен слив охлаждающей жидкости из радиатора. Естественно, что заранее придётся позаботиться о ёмкости, куда эта жидкость будет сливаться.
Патрубки же, по возможности, отводим в сторону. В принципе, большая часть работы в моторном отсеке на этом завершается.
Далее следует работа из салона машины. Возле ручника можно обнаружить один саморез, которым крепится тоннель, а также ещё один саморез для фиксации кожуха стояночного тормоза. Откручиваем их полностью. Помимо этого, со стороны водителя и со стороны пассажира будет ещё по два самореза, которыми крепится тоннель с обеих сторон.

Один саморез под тоннелью ручника

Открутить два самореза. Один на фото видно, второй правее, ближе к ручке КПП

Три болта крепления педали

Открылся доступ к патрубкам радиатора отопителя

Отпиливаем трубки радиатора для его съёма

Установка нового радиатора Лада Гранта

Аккуратно обклеиваем его по периметру поролоном, после чего начинаем работать с окном в корпусе печки.

Аккуратно прорезаем небольшое окошко подходящего размера, ближе к нижней части корпуса печки.

Выбор нового радиатора отопителя (проверенные артикулы)

Как известно, в некоторых случаях нецелесообразно восстанавливать отопитель, проще заменить его новым изделием. Потому, перед тем как снять радиатор печки на гранте есть смысл прибегнуть к некоторым хитростям, на них мы остановимся подробнее.

К примеру, если пробег автомобиля более 40 тысяч километров, высока вероятность образования в системе накипи и посторонних отложений на стенках каналов. Для исправления такой ситуации отлично подойдет промывка специальным средством. Существует множество способов промывки, как со сливом охлаждающей жидкости, так и без него.

На наш взгляд наиболее приемлемый способ – добавлять специальное средство в систему, которая уже содержит антифриз. При таком подходе удается достичь следующих результатов: — растворить накипь; — улучшить теплоотвод и восстановить производительность отопителя салона. Причем средство для промывки не разъедает материалы, прокладки, герметик. В общем, промывать или менять узел, зависит от серьезности неисправности и индивидуального решения каждого автовладельца.

Демонтируем радиатор

Для начала, откручиваем пару хомутиков, которыми крепятся патрубки печки к радиатору отопителя. Этим самым мы освобождаем их, чтобы суметь снять патрубки полностью.

Установка нового радиатора Лада Гранта

Новый радиатор должен быть оригинальным или, по крайней мере, совместимым с ним по размерам и техническим параметрам.

Выбор нового радиатора отопителя (проверенные артикулы)

Радиатор печки Гранта

Диагностика системы охлаждения двигателя LADA Granta

При эксплуатации автомобиля оценивать техническое состояние системы охлаждения можно по контрольной лампе перегрева двигателя и уровню жидкости в расширительном бачке. Понижение уровня охлаждающей жидкости, как правило, вызвано нарушением герметичности системы. При понижении уровня до отметки MIN или загорании контрольной лампы возможно наличие неисправности в системе охлаждения.

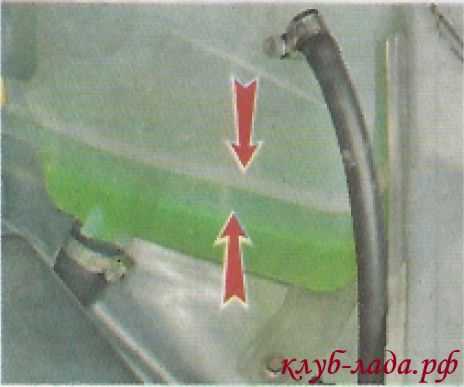

1. Проверка уровня охлаждающей жидкости в расширительном бачке. Он, который должен находиться на 25—30 мм выше метки MIN, выполненной на корпусе расширительного бачка. Если уровень жидкости находится на отметке MIN или ниже, доливаем в бачок охлаждающую жидкость.

Предупреждение

Уровень охлаждающей жидкости следует проверять на холодном двигателе. Некоторое повышение или понижение уровня охлаждающей жидкости при нагреве и охлаждении двигателя неисправностью не является. Это связано с тепловым изменением объема жидкости.

Если приходится регулярно доливать охлаждающую жидкость, следует проверить герметичность системы охлаждения.

2. Проверка герметичности шлангов и соединений системы охлаждения

Осмотрите подкапотное пространство, и обратите внимание на состояние и герметичность:

Шлангов расширительного бачка;
Пароотводящего шланга радиатора;
Подводящего шланга радиатора;
Отводящего шланга радиатора.

Проверяем надежность соединения шлангов с корпусом термостата.Подтекание охлаждающей жидкости из-под шлангов можно попытаться устранить, заменив пружинные хомуты винтовыми. При этом не перетяните хомуты, т. к. они могут порезать шланги. Временно восстановить лопнувший шланг системы охлаждения можно с помощью липкой ленты (особенно подходит армированная липкая лента серебристого цвета).

3. Проверка целостности элементов системы охлаждения двигателя.

Корпус расширительного бачка;
Радиатор двигателя;
Радиатор отопителя;
Корпус термостата;
Соединения насоса охлаждающей жидкости (помпы) и блока цилиндров. Также проверяем отсутствие подтекания жидкости из дренажного отверстия помпы (находится в нижней части насоса), свидетельствующее об износе его сальника.

Протеканий охлаждающей жидкости не должно быть нигде.

4. Проверка термостата. Запускаем холодный двигатель. Температуру и циркуляцию охлаждающей жидкости по малому и большому кругу контролируем на ощупь, по изменению температуры шлангов и патрубков системы охлаждения (на фото воздушный фильтр снят для наглядности).

Замечание

Если система охлаждения двигателя исправна, то при температуре охлаждающей жидкости меньше 90 «С, клапан термостата должен быть закрыт, а охлаждающая жидкость циркулировать по малому кругу. В результате этого нижний шланг радиатора и сам радиатор будет заметно холоднее корпуса термостата, по которому циркулирует горячая охлаждающая жидкость. При достижении температуры охлаждающей жидкости около 90 °С клапан термостата будет открываться и постепенно нарастающий поток горячей жидкости начнет поступать в радиатор. При этом сначала радиатор, а затем его нижний шланг начнут нагреваться.

Оставляем двигатель работать до срабатывания электровентилятора радиатора двигателя. При повышении температуры охлаждающей жидкости до определенного значения электровентилятор должен включиться, а после понижения температуры — автоматически выключиться. Если электровентилятор вовремя не включился, жидкость закипела, необходимо проверить исправность электродвигателя вентилятора или исправность системы управления двигателем.

Замена радиатора печки Лада Гранта

Первым делом покупаем новый элемент в автомагазине. Учтите что радиаторы, предназначенные для других моделей ВАЗ, не подойдут для Гранты. К тому же, цены на изделия отличаются более высоким уровнем. Для того чтобы выполнить монтаж, демонтаж узла, специальные условия в виде подъемника, ямы или эстакады необязательны.

Для выполнения всех работ потребуется: — герметик; — антифриз; — крестовая отвертка; — ключ на «10»; — напильник; — поролон; — 2 хомута.

Этапы выполнения работ:

Первым делом необходимо обеспечить доступ для беспрепятственного проведения работ. Для этого перемещаемся в подкапотное пространство, отсоединяем две клеммы АКБ, откручиваем крепление, удерживающее аккумуляторную батарею, извлекаем ее наружу. Далее, демонтируем патрубок воздуховода (тот, который соединяется с воздушным фильтром и дроссельным узлом). После чего демонтируем и сам воздушный фильтр. Таким образом, мы обеспечим большее пространство для того, чтобы процесс замены был максимально простым.
Если вы не хотите залить салон автомобиля антифризом после замены радиатора печки гранты, охлаждающую жидкость необходимо слить из системы.
После того как антифриз слит из системы, перемещаемся в салон автомобиля. Здесь нам нужно снять педаль газа. Демонтаж необходим для того, чтобы беспрепятственно извлечь громоздкий корпус радиатора печки. Педаль газа снимается достаточно просто. Для этого возьмите ключ на «10» и открутите 3 гайки и отсоедините контактную фишку с проводами. Теперь проведем некоторые манипуляции и с педалью тормоза (снимать ее не потребуется), все что нужно – вынуть палец и надавить на педаль.
Для того чтобы получить непосредственный доступ к узлу, находим и откручиваем пластмассовую, боковую крышку торпеды, которая расположена по правую сторону от педали газа.
Когда доступ получен, время для самого ответственного момента – отпиливания. Сначала распиливаем верхнюю трубку в районе после ее изгиба. Как только отпилили – вытягиваем ее в подкапотное пространство вместе с патрубком. Аналогичные манипуляции проводятся и в отношении нижней трубки. Когда ничего не мешает, нажимаем на педаль тормоза и вытягиваем радиатор в салон автомобиля.
Новый радиатор также необходимо доработать, отпилить трубки в определенных местах, так как показано на фото.
Чтобы новое изделие не болталось и прочно фиксировалось, обклеиваем его поролоном. Процесс установки узла удобнее всего производить одновременно с помощником. Модифицированный радиатор устанавливаем обратно, а со стороны двигателя надеваем на трубки патрубки. При этом один человек находится в салоне, а второй одевает патрубки со стороны подкапотного пространства. При установке и посадке рекомендуется использовать герметик, и по одному дополнительному хомуту на каждую трубку.
Заливаем антифриз, устанавливаем на свои законные места педаль газа, тормоза, воздушный фильтр с патрубком, АКБ.
Заводим двигатель Гранты, включаем печку и оставляем поработать в течение получаса.
Глушим двигатель, дожидаемся охлаждения ДВС, заглядываем в расширительный бачок и смотрим, не уменьшился ли уровень антифриза. Далее перемещаемся в салон, просовываем руку к радиатору печки и прощупываем один и второй патрубок на наличие протекания охлаждающей жидкости.

Теперь вы знаете, как поменять радиатор печки на гранте самостоятельно.

Последовательность действий при замене радиатора Лады Гранты

Машина расположена в периметре ремонтной зоны, открыт капот, температура двигателя безопасная для проведения профилактических работ.
Нажимаем на боковые фиксаторы колодки с проводами, отсоединяем датчик массового расхода воздуха (ДМРВ).

Отвинчиваем крепление хомута резиновой гофры. Снимаем патрубок воздушного фильтра.
Отвинчиваем четыре винта, снимаем крышку воздушного фильтра.

Извлекаем фильтрующий элемент, снимаем клапан продувки адсорбера.

Нижняя часть корпуса закреплена на трех винтах: два на стенке радиатора, одна на площадке аккумуляторной батареи.

Выводим корпус из посадочного места.
Ключ на «10», снимаем воздухозаборник.
Сливаем охлаждающую жидкость. Для этого снимаем грязезащитный щиток в моторном отсеке. Подставляем пустую емкость под радиатор, отвинчиваем пробку, сливаем отработку.

Выкручиваем крышку расширительного бачка для удаления воздушной пробки.

В левой части блока цилиндров выкручиваем гайку сливного отверстия с водяной рубашки.

Водителю на заметку!

Отвинчиваем катушку зажигания (головка на «10»).
Снимаем радиатор системы охлаждения (далее — СО).

Отпускаем крепление хомута, отсоединяем патрубок нижнего контура подачи антифриза. Сливаем остатки жидкости.

По аналоги отсоединяем верхний патрубок.
Снимаем шланг от расширительного бачка.
В верхнем периметре выкручиваем две гайки на «10», наклоняем радиатор охлаждения в сторону, извлекаем из полости моторного отсека через верх.

Со штифтов снимаем две резиновые подушки, проводим дефектовку (замену) РСО новым.
Собираем конструкцию в обратной последовательности. Заливаем 7.5 литров антифриза.

На этом замена радиатора Лады Гранты своими руками окончена.

Помощь СТО или обходимся своими силами

Учитывая то, что процесс профилактики (замены) вовсе не сложный, работы проводим самостоятельно

На каждом из этапов разборки важно соблюдать рекомендации изготовителя. Даже самая «маленькая» ошибка приведет к масштабной поломке

Для подкрепления знаний используйте инструкцию, видеоуроки, советы, изложенные в данной статье.

Как заменить радиатор на гранте с кондиционером

Подготовка к замене

Замена радиатора печки Гранта

Вступление

Радиатор печки Гранта

Почему из печки дует холодный воздух

Как определить засор радиатора

Виды радиаторов печки Гранта

Замена

Пошаговый процесс замены

Меняем радиатор печки на Лада Гранта своими руками + видео

Демонтируем радиатор печки Лада Гранта

Установка нового радиатора Лада Гранта

Выбор нового радиатора отопителя (проверенные артикулы)

Советы

Порядок действий по замене

Рекомендации по выбору деталей и комплектующих

Демонтируем радиатор печки Лада Гранта

Установка нового радиатора Лада Гранта

Выбор нового радиатора отопителя (проверенные артикулы)

Демонтируем радиатор

Установка нового радиатора Лада Гранта

Выбор нового радиатора отопителя (проверенные артикулы)

Радиатор печки Гранта

Диагностика системы охлаждения двигателя LADA Granta

Рекомендации по выбору деталей и комплектующих

Замена радиатора печки Лада Гранта

Последовательность действий при замене радиатора Лады Гранты

Помощь СТО или обходимся своими силами
