Рулевая колонка на ваз 2107 - замена, устройство и ремонт

Поворотные кулаки

Самый надежный элемент в устройстве рулевого управления ВАЗ-2107 — это поворотный кулак. Он долговечный и очень прочный, но при ремонте подвески его приходится иногда снимать. При помощи поворотных кулаков удерживаются ступицы колёс. Фиксируется этот элемент на нижнем и верхнем рычагах при помощи подвижных шаровых опор.

Во время поворота руля редуктор при помощи рычагов выворачивает кулак в нужную сторону. При этом обеспечивается поворот автомобиля в нужном направлении. Изготавливаются элементы из чугуна, поэтому без труда выдерживают высокие нагрузки. Одна из наиболее частых поломок — это деформация от сильных ударов по подвеске, от езды по неровным дорогам и после аварии. Также могут проявляться следующие признаки:

Увеличение люфта из-за поломки подшипника ступицы и сильного износа оси кулака.
Неравномерный или быстрый износ покрышек.
При движении по ровной дороге автомобиль постепенно уходит в сторону.

Неравномерный износ резины может быть вызван неверной установкой развала и схождения колес. Поэтому прежде чем обвинять во всех бедах поворотный кулак, нужно тщательно продиагностировать всю переднюю подвеску. Вполне возможно, что имеет место быть чрезмерный износ сайлентблоков или наконечников рулевых тяг.

Масло в редукторе

Для уменьшения трения внутренних элементов рулевой колонки в механизм заливается трансмиссионное масло GL-4, GL-5 класса вязкости SAE75W90, SAE80W90 или SAE85W90. По старинке, для рассматриваемого узла многие автовладельцы используют масло ТАД-17. Заправочный объем коробки передач на ВАЗ 2107 составляет 0,215 литра.

Проверка уровня масла

Во избежание преждевременного выхода из строя деталей механизма необходимо периодически проверять уровень масла и заменять его. Стоит иметь в виду, что трансмиссионная жидкость хоть и медленно, но вытекает, причем течь происходит вне зависимости от того, новая колонка или старая. Проверка уровня выполняется следующим образом:

Ключом на 8 откручиваем крышку заливной горловины.
Крышка заливной горловины откручивается ключом на 8
С помощью отвертки или другого инструмента проверьте уровень масла в картере. Нормальный уровень должен быть у нижнего края заливного отверстия.
Для проверки уровня масла в редукторе подойдет отвертка или другой инструмент
При необходимости залейте смазку шприцем, пока она не начнет вытекать из заливного отверстия.
Закрутите пробку и очистите приводной механизм от пятен.

Как заменить масло в редукторе

Что касается замены масла в рулевом механизме, то данную процедуру следует проводить раз в полтора года. Если было принято решение о смене смазки, нужно знать, как выполнить процедуру. Помимо новой смазки вам потребуются два шприца максимально возможного объема (купленные в аптеке) и небольшой отрезок промывочного шланга. Процедура проводится в следующем порядке:

Крышка заливной горловины откручивается ключом, на шприц надевается кусок трубки, отсасывается старое масло и заливается в подготовленную емкость.
Старая смазка удаляется с рулевой колонки с помощью шприца
Вторым шприцем заливается новая смазка в редуктор до нужного уровня, при этом рекомендуется провернуть маховик.

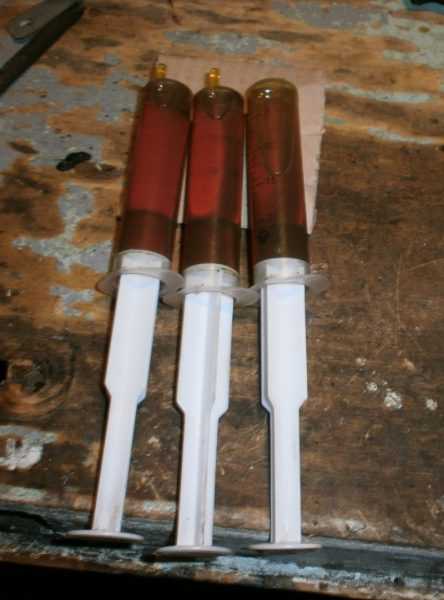

В шприц набирается новая смазка, после чего заливается в редуктор
Закрутите крышку и сотрите все следы масла.

Видео: замена масла в рулевом редукторе «классики»

Несмотря на сложную конструкцию рулевого механизма G7, каждый владелец этого автомобиля может провести профилактику, ремонт или замену узла. Причиной ремонта являются характерные признаки неисправности в механизме. При обнаружении деталей с видимыми повреждениями их необходимо заменить в обязательном порядке. Поскольку рулевая колонка является одним из ответственных узлов автомобиля, все действия необходимо выполнять в строгой последовательности.

Масло в редукторе

Чтобы уменьшить трение внутренних элементов рулевой колонки, в механизм заливают трансмиссионное масло GL-4, GL-5 с классом вязкости SAE75W90, SAE80W90 или SAE85W90. По старинке для рассматриваемого узла многие автовладельцы используют масло ТАД-17. Заправочный объём редуктора на ВАЗ 2107 равен 0,215 л.

Проверка уровня масла

Чтобы избежать преждевременного выхода из строя деталей механизма, периодически необходимо проверять уровень масла и производить его замену

Стоит принять во внимание, что жидкость из редуктора хоть и медленно, но подтекает, причём утечка происходит независимо от того, новая установлена колонка или старая. Проверку уровня выполняют следующим образом:

Ключом на 8 откручивают пробку заливного отверстия.

Как заменить масло в редукторе

Что касается замены масла в рулевом устройстве, то эту процедуру следует проводить раз в полтора года. Если было принято решение о замене смазки, нужно знать, как выполнить процедуру. Помимо новой смазочной жидкости понадобятся два шприца как можно большего объёма (приобретаются в аптеке) и небольшой кусочек шланга для омывателя. Процедура проводится в следующем порядке:

Ключом отворачивают заливную пробку, на шприц надевают отрезок трубки, втягивают старое масло и сливают его в подготовленную тару.

Неполадки рулевого управления

Рулевой механизм, как и любой другой узел транспортного средства изнашивается и со временем требует ремонта. Чтобы упростить поиск и устранение поломок, существуют определённые признаки, позволяющие выяснить характер поломки и устранить её в короткие сроки.

Течь масла

На «классике» проблема «мокрого» рулевого редуктора является довольно распространённой. Причин этому может быть немало:

износ сальника;
подтекание из-под прокладки;
ослабление крепежа, которым фиксируется крышка механизма;
коррозия первичного вала.

Если сальник и прокладки можно заменить, болты подтянуть, то при повреждении вала, деталь придётся шлифовать.

Тугой руль

Иногда бывает, что для поворота баранки необходимо прилагать заметно больше усилий, чем обычно. К появлению этой неисправности могут привести несколько причин:

неправильная установка развал-схождения колёс;
поломка одного из элементов в рулевом механизме;
нарушен зазор между червяком и роликом;
крепёж оси маятника сильно затянут.

Люфт руля

Одной из причин появления свободного хода в рулевом механизме является износ крестовин вала. Помимо них люфт появляется в самом редукторе. Если узел имеет большой пробег, то его желательно разобрать, осмотреть, в каком состоянии находятся все элементы, заменить детали с большим износом, после чего провести регулировку.

Стук и вибрация

Если во время движения на руле чувствуется отдача, то причин такого явления может быть немало. Управление транспортным средством в таком техническом состоянии приводит к быстрой утомляемости и снижает уровень безопасности. Поэтому рулевой механизм нуждается в диагностике.

Таблица: причины вибраций и стуков на руле и способы их устранения

Причина неисправности рулевого управления	Способ устранения неисправности
Увеличенный зазор в подшипниках ступиц передних колёс	Отрегулируйте зазор ступиц передних колёс
Ослабление гаек шаровых пальцев рулевых тяг	Затяните гайки шаровых пальцев рулевых тяг
Увеличенный зазор между осью маятникового рычага и втулками	Замените втулки маятникового рычага или кронштейн в сборе
Ослаблена регулировочная гайка оси маятникового рычага	Отрегулируйте затягивание гайки маятникового рычага
Нарушен зазор в зацеплении ролика с червяком или в подшипниках червяка	Отрегулируйте зазор
Увеличенный зазор в шаровых шарнирах рулевых тяг	Замените наконечники или рулевые тяги
Ослабление болтов крепления картера рулевого механизма или кронштейна маятникового рычага	Затяните гайки болтов
Ослабление гаек крепления поворотных рычагов	Затяните гайки

Читать дальше: Сравнение двух литровый дастер и ховер 5

Ремонт и сборка

Правильное и своевременное обслуживание рулевого редуктора – залог долговечной и надежной работы, но бывают случаи когда поломки все же случаются. В таком случае ремонта с полной или частичной разборкой просто не избежать

При ремонте необходимо обратить внимание на некоторые особенности и важные моменты, применение которых, позволит повысить надежность механизма и улучшить его характеристики

Ремонт рулевого редуктора

Для снятия и разборки редуктора необходимо вывесить передок машины, снять рулевые тяги. Из салона отвинтить болт крепления поставочного вала от вала редуктора. Регулировка рулевого редуктора ваз 2107. Дальше отсоединяем редуктор от лонжерона, путем откручивания трех болтов накидными ключами. В моторном отсеке снимаем шланги и детали, которые находятся на линии рулевых тяг.

Когда редуктор будет откручен и снят с вала в салоне, то вытягиваем его с подкапотного пространства проворачивая влево сошку

Особое внимание необходимо обратить на состояние прокладок, их расположение и степень износа. Не надежное уплотнение может привести к потерям смазки или загрязнении внутренних полостей. Следующим шагом является откручивание пробки и удаление масла из картера рулевого редуктора, после чего нужно открутить сошки

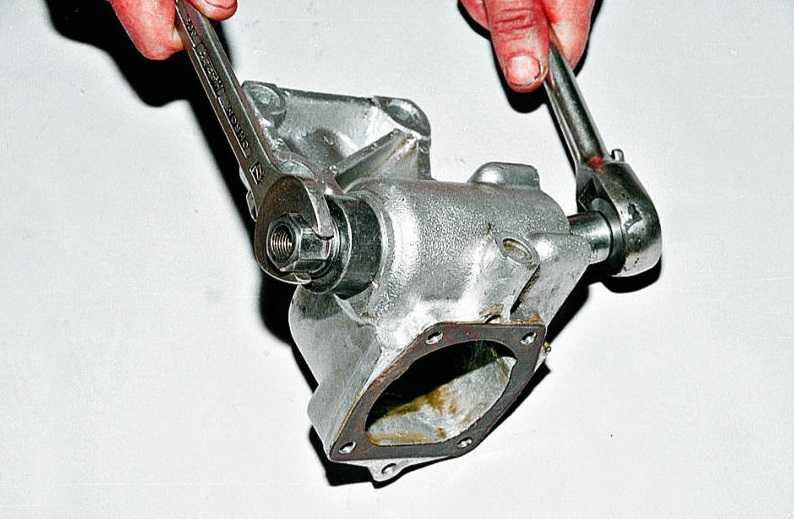

Следующим шагом является откручивание пробки и удаление масла из картера рулевого редуктора, после чего нужно открутить сошки.

Редуктор ставим на подставку из двух досок, чтобы не повредить шлицы вала и откручиваем гайку, после – снимаем сошку. Дополнительно можно накрутить гайку на вал до обоюдного выравнивания торцов. Далее отсоединяем крышку рулевого редуктора, постепенно откручивая контргайку регулирующего болта и снимаем крышку, постепенно сдвигая ее в сторону червяка.

При этом особенно аккуратным нужно быть с прокладками если они в пригодном состоянии, при малейшем замятии или выпрессовке – прокладку необходимо заменить. Следующим действием вынимаем вал сошки, впрессовываем червячный вал и снимаем сальники. Все полости необходимо промыть и протереть тряпкой, проверяя наличие вмятин, сколов любых других повреждений. Так же необходимо проверить картер на наличие металлической стружки, что указывает на износ определенных деталей. Обязательно необходимо проверить зазоры и люфты в сопрягаемых деталях, проверить износ рабочих поверхностей. Проведя дефектацию рулевого редуктора, при необходимости заменяем повреждённые детали.

Сборку проводим в обратной последовательности, обязательно смазывая детали маслом, а все сальники консистентной смазкой (литолом). Устанавливаем новую прокладку крышки с регулировочным винтом. Замена рулевого редуктора на ваз 2104, ваз 2105, ваз 2107. Монтируем сошку, максимально затянув гайку

Потом устанавливаем рулевой редуктор на штатное место, особенное внимание необходимо обратить на соединение червяка с промежуточным валом, здесь не допускаются перекосы и несоосности

Так же необходимо совместить направление сошки и рулевого колеса. Среднее положение сошки можно определить подсчитав количество оборотов вала и поделив на два. Далее затягиваем гайки крепления редуктора (желательно устанавливать новые), присоединяем рулевые тяги к сошке. Заливаем масло в картер редуктора и регулировочным болтом выбираем люфт в рулевом редукторе. Во избежание повреждения колесных покрышек и потери управляемости автомобиля ВАЗ 2121, необходимо провести диагностику развала (схождения) на стенде.

Придерживаясь этих не хитрых рекомендаций, можно улучшить управляемость ВАЗ, повысить безопасность езды, долговечность работы рулевого редуктора и механизма в целом. Применение рулевого редуктора червячного типа на ВАЗ 2121 оправдывает себя уже много не то что лет – десятилетий. Имея необходимость периодической настройки и обслуживания, редуктор обеспечивает безотказную работу на всем сроке службы. Простота конструкции дает возможность уверено эксплуатировать автомобиль в любых дорожных условиях, не боясь что руль подведет. Редуктор обладает высокой ремонтопригодностью и прост в обслуживании.

Видео — Ремонт рулевого редуктора

В большинстве случаев, данный узел является неремонтопригодным, так как стоит относительно недорого и состоит всего из двух основных частей. Тем не менее, производитель оставил автомобильным мастерам возможность приобрести ремонтный комплект.

Прежде чем ремонтировать рулевой редуктор, определимся с неисправностями.

Во-первых, он подлежит ремонту, если рулевое колесо вращается, а колеса нет. Это значит, что на резьбовой части его валов имеются дефекты, которые не дают соприкоснуться двум взаимодействующим частям.
Второй тип неисправностей – это сальники. Если они достигли критического износа, то масло из редуктора непременно будет протекать, что уже ведет к его ускоренному износу. При наличии остальных механических повреждений редуктор подлежит замене.

Для начала снимите неисправный узел с автомобиля. После этого, спрессуйте сошку с его вала при помощи двух молотков. Через любое технологическое отверстие слейте масло из редуктора. Теперь открутите четыре болта, которые закрывают крышку и снимите ее. Для доступа к червячному валу нужно открутить похожую крышку с другой стороны механизма. Вытащите оставшиеся части и замените неисправные. К таковым могут относиться сальники, и поврежденные валы. После этого, проведите сборку редуктора в обратной последовательности. Не забудьте залить масло!

Рулевое управление — как ремонтировать рулевую колонку на ВАЗ 2106, 2107 своими руками

Здравствуйте, уважаемые автолюбители! Без всяких сомнений, одним из наиболее важных для безопасного управления автомобилем атрибутов, является рулевое управление. Попытки поиска иного способа задать машине необходимое направление движения не прекращаются.

Но в ближайшие десятилетия автопроизводители изменять своей традиции – ставить в машины руль, не собираются. Рулевое управление очень надёжно, долговечно, информативно. Система рулевого управления имеет не так уж и много деталей, и разобраться в ней совсем несложно.

Такой части рулевого управления, как рулевая колонка, как правило, внимания почти не уделяют, ошибочно считая, что отрезок металлического прута создать проблем не сможет.

Несмотря на свою конструкционную простоту, рулевая колонка тоже изнашивается и может подарить водителю немало «сюрпризов». Истошный скрип при поворачивании рулевого колеса – это самая безобидная неприятность, которую может принести рулевая колонка.

Куда более устрашающе представляется вращение рулевого колеса, когда автомобиль от таких действий не изменяет направления своего движения. Подобная поломка может стоить жизни водителю, пассажирам и другим участникам дорожного движения. За рулевой колонкой необходимо следить и содержать ее в исправном состоянии.

Рулевая колонка ВАЗ 2106 – 2107. Устройство и назначение элементов

При всём единстве и подобии устройства элементов классических ВАЗовских моделей, между ними всё же есть отличия. Касается это и рулевой колонки. Любому автолюбителю известно, что рулевая колонка или вал рулевого колеса предназначен для передачи вращательного движения от рулевого колеса к валу червяка рулевого механизма.

Сама колонка удерживается на кузове с помощью специального кронштейна, а также жестким сцеплением с рулевым механизмом. Рулевая колонка ВАЗ 2106 – это цельнометаллический вал, который в верхней части имеет наружное шлицевое соединение и резьбу для крепления рулевого колеса, а также внутреннее шлицевое соединение для крепления к верхней части вала червяка.

Рулевая колонка ВАЗ 2107 имеет более сложное строение: в её состав включено два «карданчика» – шарниры, позволяющие валу складываться. Благодаря этому устройству рулевая колонка называется травмобезопасной.

В случае аварии и ударе в переднюю левую часть автомобиля, рулевой вал, складывается в шарнирах и не травмирует водителя. Кроме этого, верхний вал «семёрки» имеет 2 игольчатых подшипника, что значительно облегчает управление.

Типичные неисправности рулевой колонки

Учитывая простую конструкцию рулевой колонки, поломок может быть не так уж и много

Важно не игнорировать «сигналы» от самой рулевой колонки о неисправности и вовремя проводить ремонт

Среди основных признаков неисправности рулевой колонки, нужно выделить такие:

скрип в рулевой колонке, который может быть вызван износом элементов, деформацией облицовочных панелей и обшивки, неисправностью частей блока подрулевого переключателя;
люфт в рулевой колонке – более серьезный симптом. Люфт в плоскости рулевого колеса может свидетельствовать об износе или ослаблении элементов кронштейна, а осевой люфт указывает на ослабление шлицевых соединений.

При условии качественной установки всех деталей, рулевая колонка будет служить очень долго. Ослабление болтов и гаек шлицевых соединений приводит к появлению свободного хода и постепенному стиранию шлицов.

В итоге это приводит к тому, что колонка проворачивается и приходит в негодность, так как соединение без шлицов уже не может выполнять свою функцию.

Замена рулевой колонки своими руками

Учитывая, что шлицевые соединения в рулевой колонке не восстанавливаются, при условии, что на рулевом колесе и рулевом механизме они в хорошем состоянии, рулевую колонку необходимо просто заменить.

Сама по себе колонка снимается достаточно просто, гораздо больше потребуется времени для подготовительных процедур.

Замена рулевой колонки происходит следующим образом:

отключается аккумуляторная батарея;
снимается руль и кожух рулевого вала;
снимается система подрулевого управления (переключатель) и замок зажигания;
откручиваются болты рулевого кронштейна (некоторые из них придётся высверливать);
откручивается стяжной болт шлицевого соединения с рулевым механизмом;
откручивается нижнее уплотнение вала, и он извлекается внутрь салона.

Принимаясь за ремонт автомобиля, следует завести себе правило, складывать снятые детали поочерёдно. Так будет гораздо легче производить обратную сборку. Этим вы облегчите работу себе, да и глупых вопросов на автомобильных интернет-форумах станет значительно меньше.

Снимаем руль на ВАЗ-2107: пошаговая инструкция с фото

В силу того, что рулевая колонка на данном автомобиле не регулируется по высоте, большой диаметр руля мешает комфортно садиться на сиденье. Наверняка с такой проблемой сталкивались высокие водители.

Поэтому замена «родного» рулевого колеса, больше похожего на штурвал парохода, на руль меньших размеров со «спортивным» дизайном помогает решить данную проблему.

Для замены данного органа управления автомобилем необходимо снять заводской, также снятие руля может потребоваться при несрабатывании звукового сигнала.

Чтобы снять рулевое колесо потребуется следующий инструмент:

плоская отвертка;
головка на 24 с воротком и удлинителем.

Рулевое управление ВАЗ 2107

Рулевой механизм ВАЗовской «семёрки» состоит из нескольких узлов, соединённых воедино посредством крепёжных элементов. Эти узлы и составляющие их элементы, как и любая другая деталь автомобиля, со временем изнашиваются и приходят в негодность. На назначении, конструкции, ремонте и обслуживании рулевого управления ВАЗ 2107 следует остановиться более детально.

Назначение

Основная функция, которая возлагается на механизм рулевого управления — обеспечивать движение автомобиля в заданном водителем направлении. На большей части легковых машин траектория движения осуществляется поворотом колёс передней оси. Устройство рулевого механизма «семёрки» довольно сложное, но в то же время обеспечивает беспроблемное управление при разных ситуациях на дороге. На автомобиле установлена травмобезопасная рулевая колонка с карданным валом, который складывается при ударе. Рулевое колесо рассматриваемого механизма имеет диаметр 40 см и для полного поворота колёс необходимо совершить всего 3,5 оборота, что позволяет выполнять манёвры без особого труда.

Читать дальше: Сколько масла в редукторе

Из чего состоит

Механизм управления передними колёсами на ВАЗ 2107 выполнен из таких основных элементов:

рулевое колесо;
вал;
редуктор;
сошка;
трапеция;
маятник;
поворотные кулаки.

Рулевой вал

Посредством вала вращение от баранки передаётся к рулевой колонке. Вал закреплён при помощи кронштейна к кузову автомобиля. Конструктивно элемент выполнен в виде карданчика с крестовинами и верхним валом. В случае столкновения происходит складывание механизма, тем самым обеспечивается безопасность водителя.

Редуктор

ВАЗ 2107 оснащается червячной рулевой колонкой, которая преобразовывает вращательное движение руля в поступательное движение рулевых тяг. Принцип действия рулевого механизма сводится к следующему:

Водитель поворачивает руль.
Посредством карданных шарниров вал червяка приводится в действие, чем снижается количество оборотов баранки.
Червячный элемент вращается, перемещая двухгребневый ролик.
Поворачивается вторичный вал, на котором зафиксирована сошка, приводящая в движение рулевые тяги.
Трапеция двигает поворотные кулаки, осуществляя поворот колёс в нужную сторону.

Рулевая трапеция

Радиус траектории движения машины при повороте зависит от угла поворота колёс. Поскольку у внешнего колеса радиус больше, чем у внутреннего, то во избежание проскальзывания последнего и ухудшения сцепления с дорожным покрытием, передние колёса должны отклоняться на разные углы.

Для этого и применяется рулевая трапеция. Во время совершения манёвра поперечная тяга механизма под воздействием сошки смещается. Благодаря маятниковому рычагу она толкает и тянет боковые тяги. Поскольку возникает перекос, воздействие на наконечники рулевых тяг оказывается различным, что приводит к повороту колёс на разный угол. Наконечники трапеции с тягами соединяются посредством регулировочных муфт, которые позволяют изменять углы поворота колёс. Детали трапеции между собой соединяются одинаковыми шаровыми шарнирами. Такая конструкция способствует нормальной работе узла даже при движении по плохим дорогам.

Маятниковый рычаг

Маятник рулевого управления «семёрки» необходим для синхронного поворота колёс передней оси без запаздывания. Таким образом, автомобиль способен безопасно проходить повороты. Если же с маятником возникают неисправности, ухудшаются характеристики транспортного средства при совершении манёвров, что может привести к аварийной ситуации.

Поворотный кулак

Основное назначение поворотного кулака (цапфы) – обеспечивать поворот передних колёс в нужную для водителя сторону. Деталь изготавливается из прочной стали, поскольку на неё возлагаются высокие нагрузки. На кулаках также крепятся наконечники рулевых тяг, ступицы, элементы тормозной системы. К рычагам передней подвески цапфа фиксируется с помощью шаровых опор.

Как вернуть звуковой сигнал самостоятельно

Если рулевое колесо нужно было снять, так как перестал работать звуковой сигнал, то процесс снятия осуществляется в той же последовательности, что была ранее описана. Далее понадобится сделать следующее:

обязательно проверить люфт руля, показатель которого не должен превышать 5 С и медный контакт звукового сигнала. Контакт располагается на рулевой колонке, если на его поверхности будут замечены следы окисления или другой вид загрязнителей, их тщательно устраняют;
далее выкручиваются соединительные крепежи с обратной стороны рулевого колеса, чтобы можно было снять всю панель в сборе, учитывая и контактную пластину;
снятый руль с панелью следует положить на стол или верстак, чтобы найти вышедший из строя контакт. Последний чаще всего является основной причиной, по которой пропадает звуковой сигнал;
если контакт отсоединился, его нужно просто припаять на прежнее место и установить панель с рулевым колесом.

Рулевая колонка машины – это достаточно простой элемент, но, как и все остальное в автомобиле, он со временем изнашивается. В лучшем случае, при поворачивании рулевого колеса издается неприятный скрип, а в худшем – автомобиль не меняет траектории своего движения, что серьезно повышает риск дорожно-транспортного происшествия. По этой причине, каждый водитель должен внимательно следить за состоянием своей рулевой колонки.

Устройство рулевой колонки ВАЗ 2107

Рулевая колонка служит для того, чтобы передавать вращательный момент от рулевого колеса к валу, который расположен на червяке механизма рулевого управления. Крепление рулевой колонки осуществляется за счет особого кронштейна, который имеет жесткое сцепление с механизмом рулевого управления.

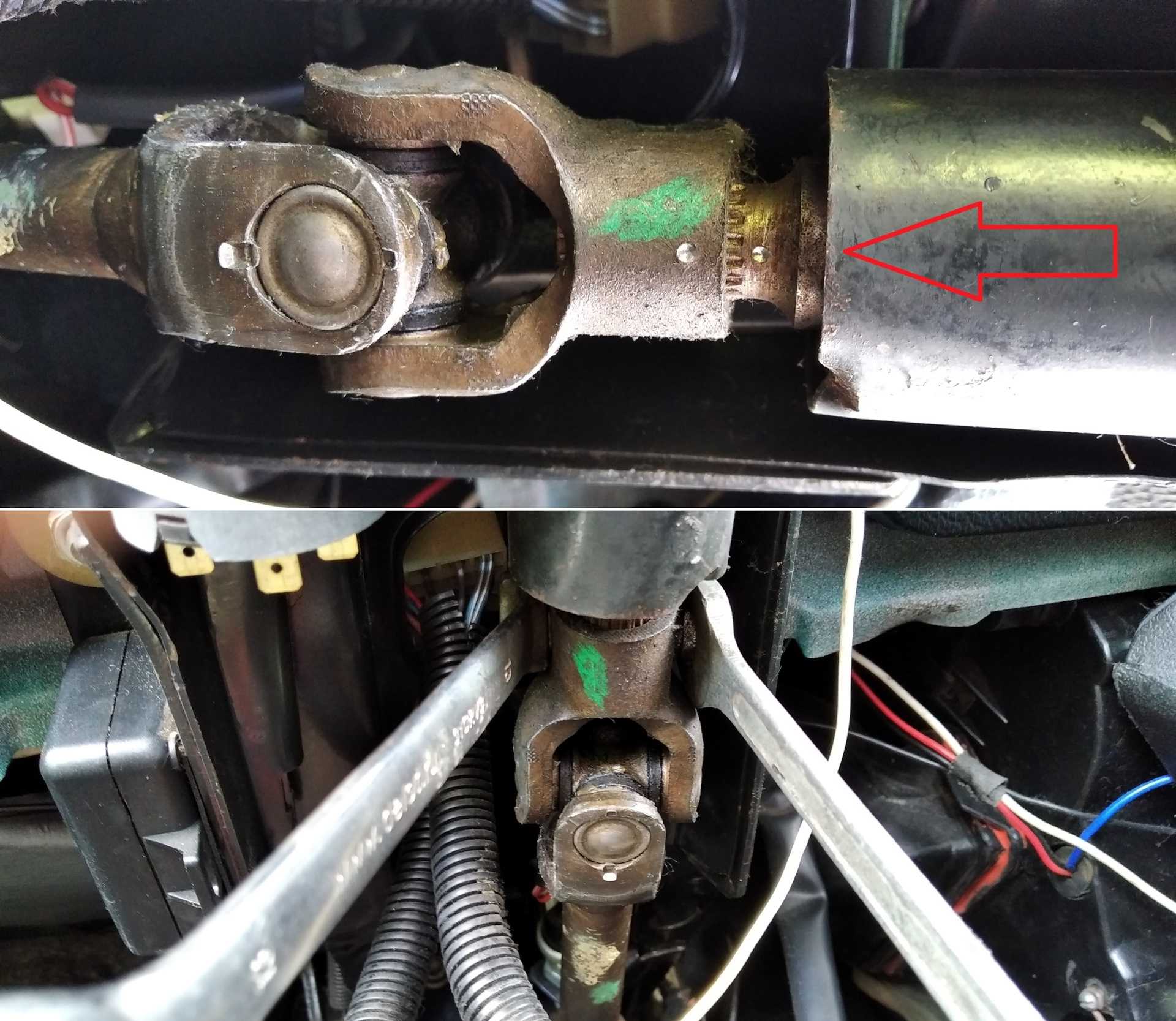

Также, важным элементом рулевой колонки являются два шарнира, которые оставляют валу возможность для складывания. Именно функция складывания вала делает систему безопасной для водителя, так как в случае удара со стороны рулевой колонки, она не входит в салон машины, а складывается, тем самым сохраняя жизнь и здоровья человека, который управляет машиной. Отметим, что после выполнения ремонтных работ по ходовой части, Вам необходимо выполнить и сделать это можно своими руками.

Неисправности рулевой колонки ВАЗ 2107

Чтобы понять, что рулевая колонка неисправна, нужно обращать внимание на типовые признаки, которых не так уж и много:

1. Скрип, издающийся от рулевой колонки при повороте рулевого колеса. Этот сигнал может свидетельствовать о том, что некоторые элементы рулевой колонки износились или были по какой-то причине деформированы. 2. Люфт в рулевого колеса. Эта проблема свидетельствует о том, что крепежный кронштейн изношен или его крепление ослабло. 3. Люфт осей рулевой колонки. Это явное свидетельство о том, что произошло послабление шлицевых соединений.

Если вы заметили появление хотя бы одного из указанных выше симптомов, то срочно приступайте к замене рулевой колонки.

Замена рулевой колонки ВАЗ 2107 своими руками

Чтобы провести замену рулевой колонки на «семерке», вам потребуются некоторые инструменты:

Накидной ключ диаметром 17 миллиметров; — рожковый ключ диаметром 17 миллиметров; — торцевые головки на 30 и 17; — рукоятка оснащенная трещеткой; — строительный молоток; — монтировка; — вороток большой мощности.

После того, как весь необходимый инструментарий подготовлен, может приступать к работам, порядок действий которых описан ниже:

1. Демонтируйте рулевой вал из рулевой колонки.

2. При помощи ключа на 30 срываем крепежную гайку рулевой колонки. Сидит она очень плотно, поэтому к этой процедуре придется приложить немало усилий.

3. Отсоедините рулевую колонку от кузова автомобиля. Для этого вам потребуется открутить три крепежные гайки, удерживая болты от проворачивания с обратной стороны. Лучше всего использовать трещетку, так как она хоть немного, но упростит процедуру.

4. Снимите при помощи монтировки рулевую колонку с шлиц и рывками на себя, упираясь ногами, демонтируйте рулевую колонку.

Стоит отметить, что стоимость оригинальной рулевой колонки на ВАЗ 2107 составляет около 2000 рублей. К сожалению ремонту она не подлежит, поэтому придется раскошелиться.

Снятие и замена рулевого колеса на классических моделях Жигулей ВАЗ 2101–07 — одна из простейших операций. Для её выполнения потребуется минимальный набор инструментов и тёплые гаражные условия, когда работы ведутся в зимний период. В этом случае посещение станции техобслуживания — необоснованная трата денег. Чтобы самостоятельно демонтировать либо поменять руль, надо лишь изучить нехитрый порядок работ и запомнить несколько важных моментов.

Что понадобится?

Вообще, в сети уже давно есть в продаже готовые комплекты специально для Классики. Однако стоимость такого комплекта около 30 тысяч рублей. Согласитесь, слишком затратное мероприятие? Поэтому, идем на авторазбор и покупаем электроусилитель от Приоры.

Если уж решились на такую доработку, то рекомендуем сразу приобрести подрулевые переключатели и проводку от Нивы Шевроле, вместе с кожухом рулевой колонки. Помимо этого, также будет необходимо изготовить специальную переходную пластину для ЭУРа. Выглядит она так, как на фото ниже, а чертежи ее тоже есть в сети.

Еще понадобится специальный карданчик, который будет переходником между редуктором ВАЗ 2107 и Приоровским валом. Ну и конечно, лучше приобрести руль от Приоры и замок зажигания от любого переднеприводного ВАЗа.

Ну а теперь все разбираем, вытаскиваем колонку, снимаем вал и подрулевые переключатели. Это все нам больше не понадобится.

Устанавливаем пластину и крепим к ней ЭУР. Кардан соединяем с валом ЭУРа и рулевым редуктором семерки. Здесь возможна небольшая проблема — кардан будет задевать концевой выключатель педали тормоза. Поэтому доработать придется болт кардана, укорачивая его или подгибать все монтировкой. Тут уже придется дать волю фантазии.

Далее нужно вкрутить в коробку передач датчик скорости или, если у вас обычная приборка — переходной датчик, в который вкручивается трос. Сигнал скорости понадобится для отключения ЭУРа при движении по трассе.

Ну а теперь, стоит рассказать вам про очень важный нюанс. Дело в том, что, изначально, ЭУР был изготовлен для инжекторных автомобилей, если у вас стоит такой мотор, то можете пропустить этот момент. Однако владельцы карбюраторных двигателей должны будут найти специальную прошивку для ЭУРа. Дело в том, что блок управления электроусилителя «просит» низкоточный тахометрический сигнал от катушки зажигания, чего нет на карбюраторе. Поэтому без прошивки блока, взять сигнал с датчика Холла, коммутатора или бобины просто не получится.

Либо, другой вариант, купить микросхему TLP521 и преобразовать этот сигнал через нее. Но того самого эффекта ЭУРа вы точно не получится, хоть и будет рулиться значительно легче. Поэтому самый простой вариант — отключить программно сигнал тахометра. ЭУР включится после включения зажигания

После решения этой проблемы запитываем ЭУР от замка, подключаем датчик скорости и пробуем. Небо и земля!

Остается только по распиновкам совместить новые подрулевые переключатели с проводкой Семерки!

VESKO-TRANS.RU

АвтоНовости / Обзоры / Тесты

Замена Рулевого Редуктора Ваз 2107 Своими Руками

замена редуктор для ваз 2104, ваз 2105, ваз 2107

Трансмиссия управления до сих пор в народе называется контрольной колонной, благодаря которой колеса автомобиля вращаются, она состоит в цельном порядке от кузова и от вала, выходящего из него, кстати, в зависимости от длины и толщина этого вала и в зависимости от размера самих деталей (например, от самого червяка внутри корпуса редуктора), которые находятся внутри корпуса редуктора, управление колесом может довольно легко вращаться, если все детали имеют огромные формы (чем длиннее они по длине, тем легче будет повернуть рулевое колесо), все в порядке, так как коробка передач упрощает вращение колеса и передает весь момент вращения колес автомобиля, но это не имеет значения, что другая часть со временем изнашивается и начинает течь в основном после износа, особенно если вы не добавляете масло в коробку передач, то со временем становится очень трудно поворачивать руль, особенно при движении на очень высоких скоростях, это особенно заметно Это возможно, потому что коробка передач нуждается в ремонте (если она все еще может быть отремонтирована) или из-за возможности ее быстрой замены.

Сменить менеджера коробка передач Вам понадобятся инструменты на вашем станке, а именно: основной набор гаечных ключей, а также различные другие типы гаечных ключей, кроме того, рекомендуется использовать кольцевую головку и отвертку, поскольку не всегда удобно поворачивать гайки с гаечным ключом без учета (это не относится к инструментам), вам также нужно будет взять с собой помощника, так как эту операцию придется выполнять вам вместе, так как это более удобно!

Где рулевой механизм?

Он расположен в моторном отсеке и в нижней части машины, поэтому его не очень удобно снимать сверху, поэтому для этой работы вам понадобится второй человек, который подберет саму коробку передач, когда вы открутите все крепежные гайки Это.

Если вы хотите увидеть саму коробку передач другими словами, где она расположена, то откройте капот автомобиля и посмотрите, где находится кузов (а не двигатель) на стороне водителя, у вас есть коробка передач, которая была показана красным стрелка на фото чуть ниже для наглядности:

Когда мне нужно поменять рулевое управление?

Многие советуют сходить в автосалон, взять новую коробку передач и заменить ее на новую, хотя ее можно починить, как и любую другую деталь (у Виты нет всех денег, чтобы купить новую единицу), но она работает Вам решать здесь, но мы перечислим основные неисправности, которые возникают во время сбоя рулевой механизм, во-первых, масло может просочиться внутрь него (будь то ржавчина и коррозия, которые его оставили, или сальник, который он послал, требующий собственной замены), не считая его, колесо управления через изношенную систему управления коробкой передач может также много вращаться (Есть много других узлов в рулевом управлении, которые отвечают за рулевое управление, потому что, если ваше рулевое колесо начинает сильно вращаться, не бросайте все препятствия сразу рулевой механизм, поскольку это может быть связано с рычагом маятника, а также другими деталями).

В дополнение ко всем вышеперечисленным проблемам из-за износа трансмиссии рулевое колесо может просто застрять (не будет вращаться) и может вращаться, но колеса не вращаются, так как эта коробка передач играет очень важную роль. роль в автомобилях, и если любую из этих проблем вы видели в ней, мы советуем вам как можно скорее заменить ее на новую, или, если у вас нет возможности, просто отремонтируйте ее, и после грамотного ремонта она будет работать как перед! (См. Статью «Ремонт рулевого редуктора на ВАЗе» о том, как заблокировать редуктор)

1) Сначала вам нужно будет поставить автомобиль на смотровое отверстие для работы, или, если вы не боитесь, вы можете подключить его переднюю часть и поставить не очень толстые пластины под передние колеса, а затем опустить автомобиль на них в этом отношении он станет выше, но он не будет работать очень хорошо, потому что, как говорят здесь, решают, что выбрать.
