Когда пора менять рулевые тяги и наконечники?

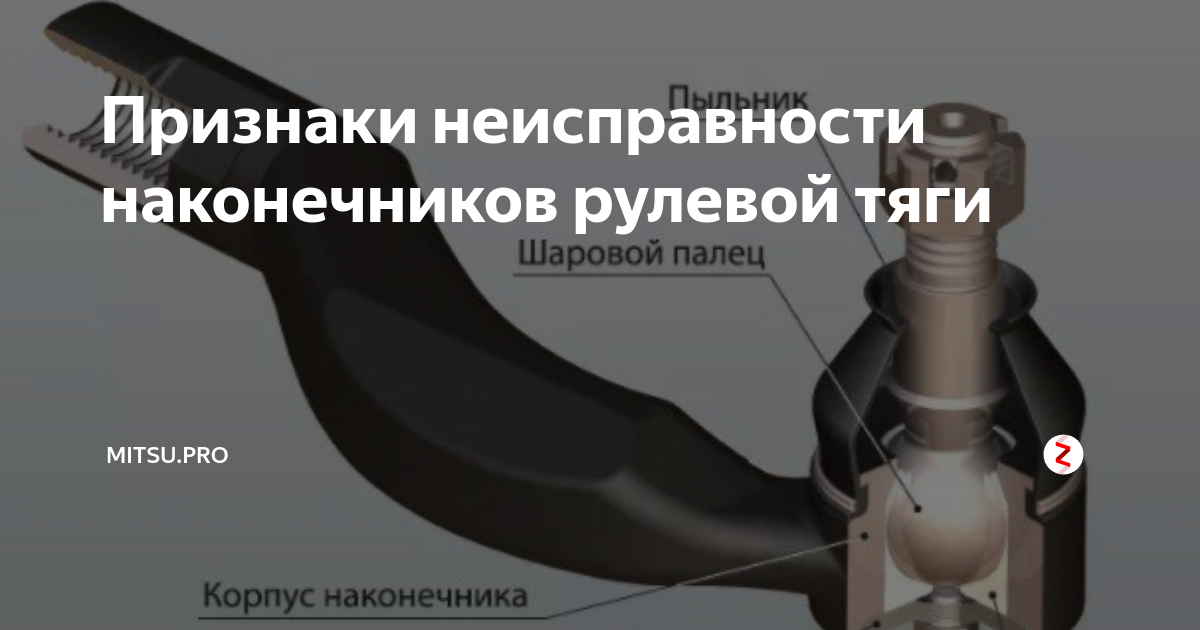

Устройство наконечников

Рулевая часть представляет собой конструкцию, предназначенную для передачи тягового усилия на поворотные кулаки. Наконечник прикреплен к поворотному кулаку с помощью шарнирного соединения, имеющего определенную жесткость. Наконечник же устанавливается на рулевую тягу через жесткое резьбовое соединение.

Непосредственно на самой рулевой тяге есть резьба и стопорная гайка, благодаря которым выбирается оптимальное положение рулевого наконечника. Резьба на стойке необходима для фиксации наконечника с соблюдением заводских параметров и сохранения углов развала.

Шаровая опора на наконечнике надежно защищена резиновым чехлом, содержащим смазку, необходимую для правильной работы шарового шарнира. Смазки снижают фрикционные нагрузки при работе агрегата, а также частично защищают шаровой механизм от ржавчины, поскольку защитная функция механизма в основном возлагается на резиновый пыльник.

Использование шарнирного механизма в конструкции наконечника обеспечивает несколько важных функций при управлении автомобилем, а именно:

• демпфирование ударов от дорожного покрытия;
• уменьшена вибрация на рулевом колесе;
• улучшить «информативность» руля;
• надежное соединение рулевого механизма с поворотными кулаками.

Признаки неисправности рулевых тяг на ВАЗ-2114 просты и понятны. Таким образом, своевременное определение выхода из строя одной детали позволит обезопасить водителя и других, а также предотвратить последствия, которые могут привести к потере здоровья и летальному исходу.

Неисправности рулевого управления в большинстве случаев должны устранять только специалисты, так как требуется тщательная регулировка блока управления. Согласно правилам дорожного кодекса, эксплуатация автомобиля с неисправным рулевым колесом запрещена. И мало кто из смельчаков рискнул водить неуправляемую машину.

Факторы, влияющие на неисправность рулевых тяг

Интенсивность эксплуатации транспортного средства, неудовлетворительное состояние дорог, агрессивная манера вождения, игнорирование проведением ТО — значительно снижают срок службы элементов ходовой части и системы управления. Особенно негативно это отражается на рулевых тягах, которые деформируются, а их шарнирные соединения изнашиваются и постепенно разрушаются, ухудшая управляемость автомобиля. Поэтому, необходимо периодически проверять их состояние и немедленно проводить ремонтные мероприятия в случае выявления серьезных повреждений.

Одним из слабых мест в конструкции рулевых тяг являются их подвижные элементы — шарниры. Они наиболее часто выходят из строя, оповещая водителя о своей неисправности биением и вибрацией рулевого колеса

Помимо этого, стоит обратить внимание на люфт, который является неизменным спутником неисправности любого элемента рулевого механизма

Диагностика неисправностей

В процессе движения автомобиля шаровые пальцы поворачиваются в разных плоскостях и постепенно истирают сухари, отчего возникает люфт. О критическом износе наконечника (или нескольких) свидетельствуют такие признаки:

• явственное глухое постукивание при езде по любым неровностям;
• вибрация от люфта шаровых пальцев передаётся на руль;
• на ровном участке дороги автомобиль самопроизвольно уходит с прямой траектории;
• вращение баранки затруднено, снизу слышится скрип.

Когда для поворота руля необходимо прилагать большое усилие, изношенный наконечник нужно менять незамедлительно. Симптом указывает на заклинивание шарового пальца внутри корпуса. Если вовремя не принять меры, шарнир может выскочить из гнезда — автомобиль станет неуправляемым.

Похожая история случилась с моим родственником. Когда до гаража осталось ехать буквально полкилометра, на «семёрке» оборвался правый рулевой наконечник. Водитель проявил смекалку: подвязал конец отпавшей тяги к рычагу подвески, выровнял колесо руками и медленно продолжил движение. Когда требовалось повернуть, он останавливался, выходил из машины и вручную подправлял колесо в нужную сторону. Путь длиной 500 м был преодолён за 40 минут (считая заезд в гараж).

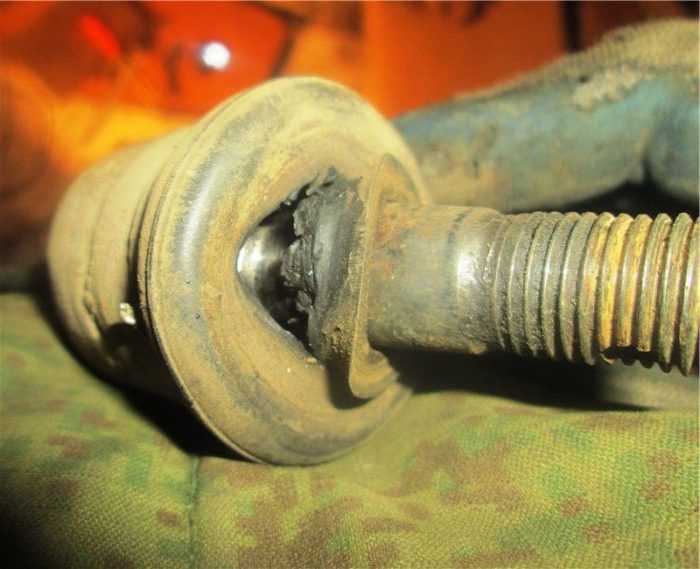

Чаще всего шарниры приходят в негодность из-за порванного защитного чехла

Рулевые тяги «Жигулей» приходят в негодность по ряду причин:

1. Естественный износ. Люфт и стук проявляется при 20—30 тыс. км пробега в зависимости от условий и манеры езды.
2. Эксплуатация с порванными пыльниками шарниров. Через дырки внутрь узла затекает вода, проникает пыль и песок. Коррозия и абразивный эффект быстро выводит шаровой палец из строя.
3. Недостаток смазки ведёт к повышенному трению и ускоренному износу. Наличие смазывающего материала нужно проверять перед установкой детали на авто.
4. Изгибание тяги вследствие удара о камень или другое препятствие. При удачном исходе элемент можно снять и выровнять, подогревая горелкой.

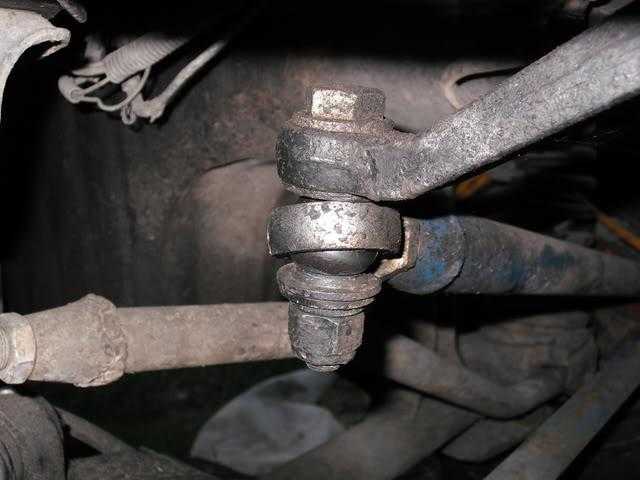

Когда выработка всех наконечников достигает критического предела, у передних колёс появляется большой свободный ход в горизонтальной плоскости. Чтобы ехать прямо, водителю приходится «ловить» машину по всей дороге. Как диагностировать износ рулевых тяг и не перепутать с неисправностями подвески:

1. Поставьте авто на смотровую канаву либо эстакаду и затормозите «ручником».
2. Спуститесь в яму и внимательно осмотрите трапецию, особенно после удара по днищу.
3. Возьмитесь рукой за стержень возле наконечника и покачайте вверх-вниз. Если ощутите свободный ход, меняйте изношенный элемент. Операцию повторите на всех шарнирах.

   Для проверки рычаг нужно раскачивать в вертикальной плоскости, ухватившись возле шарнира

Большое значение имеет способ раскачки тяги при диагностике. Крутить рычаг вокруг собственной оси бессмысленно — это его нормальный рабочий ход. Если проверка показывает небольшой тугой люфт, шарнир считается исправным — это срабатывает внутренняя пружина.

Давить снизу на шарнир бессмысленно — вы только почувствуете сопротивление пружины

Процесс замены рулевых наконечников. Вступление и инструменты

К выполнению работ по замене рулевых наконечников необходимо подойти ответственно, ведь езда с неисправными наконечниками может привести к печальным последствиям

Также следует обратить внимание и на крепления самих наконечников к поворотным кулакам

Крепления наконечников к поворотным кулакам бывают двух типов:

• устанавливаемые шпилькой вниз в поворотный кулак — закрытого типа (с закрытым внешним корпусом, не имеющего гайки сверху);
• устанавливаемые шпилькой наверх — открытого типа (с внешним корпусом, оснащенным фиксирующими гайками).

В зависимости от того, какой тип наконечников установлен на автомобиле будет варьироваться и набор необходимых инструментов. Так, для наконечников закрытого типа, устанавливаемых шпилькой вниз в поворотный кулак, потребуется специальный съемник, работая которым наконечник можно будет легко «выдавить» из поворотного кулака. Некоторые умельцы обходятся без съемника, орудуя молотком, но от подобных манипуляций лучше воздержаться.

Итак, для замены выполнения работ потребуется следующий набор инструментов:

• домкрат;
• балонный ключ;
• набор рожковых ключей и торцевых головок;
• смазка WD-40 или другая аналогичная;
• корщетка;
• съемник (для наконечников закрытого типа);
• молоток (на всякий случай).

Процесс замены рулевых наконечников. Выполнение работ

В первую очередь повторяем манипуляции указанные выше (как при диагностике наконечников), а именно — домкратим автомобиль с необходимой стороны и вывешиваем колесо. Затем балонным ключом откручиваем колесо и снимаем его, доступ к наконечнику, рулевой тяге и кулаку свободен.

Теперь используем корщетку и тщательно очищаем места крепежных гаек на тяге и наконечнике, после чего наносим на них смазку WD-40 или любой другой жидкий ключ. Выжидаем несколько минут и начинаем откручивать гайку со стороны рулевого тяги.

ВНИМАНИЕ ! Для откручивания стопорящей гайки на рулевой тяге нужно дополнительно зафиксировать её вторым ключом (на тяге есть отдельное несъемное крепление для этого). Гайку, стопорящую рулевой наконечник следует открутить ровно на 1-1.5 оборота и запомнить её месторасположение. Это необходимо, чтобы установить новый наконечник и соблюсти хотя бы примерные показатели сход-развала.

Это необходимо, чтобы установить новый наконечник и соблюсти хотя бы примерные показатели сход-развала.

Далее — в зависимости от типа наконечников откручиваем фиксирующие их гайки. С наконечниками открытого типа, устанавливаемыми шпилькой вверх все просто. Достаточно только отвернуть крепежную гайку, после чего путем постукивания молотком по шпильке и небольшого покачивания поворотного кулака извлекаем шарнирную часть наконечника. После чего остается лишь открутить сам рулевой наконечник с рулевой тяги.

На наконечниках закрытого типа (с гайкой снизу) процесс извлечения шарнирной части из поворотного кулака очень похож: сначала немного отвинчиваем гайку и в это месте (между гайкой и кулаком) вставляем язычок съемника. Нижней частью съемник упирается в саму шпильку и во время его закручивания происходит как бы выдавливание наконечника из кулака. Если же съемника нет, то гайку необходимо открутить полностью, после чего с помощью молотка начать покачивать и выстукивать поворотный кулак, постепенно вытягивая шарнирную часть из кулака. Как только наконечник будет извлечен из кулака — откручиваем его от тяги, на этом процедура завершена.

Теперь остается лишь установить новые наконечники на место, однако перед этим необходимо измерить их длину (относительно старых). Руководствуясь полученными размерами наконечников следует подтянуть или наоборот — ослабить фиксирующую наконечник гайку на рулевой тяге. В остальном процесс установки новых рулевых наконечников абсолютно идентичен их снятию: повторяем все в обратном порядке и закручиваем все гайки. Процедура окончена, после этого необходимо отправится на стенд и выполнить манипуляции по сходу-развалу.

По каким признакам можно определить неисправность рулевых наконечников?

Основным из них является биение и ощутимая вибрация рулевого колеса. Это связано с тем, что элемент полностью исчерпал свой ресурс, находится в неисправном состоянии, и нуждается в замене. Однако, этот признак может указывать и на наличие других проблем с рулевым управлением или ходовой частью автомобиля. В случае возникновения подозрений относительно исправности детали, необходимо выполнить простое тестирование, проведение которого поможет подтвердить, либо опровергнуть их.

Признаки неисправности рулевых наконечников распознать довольно просто. Например, при движении начинает появляться характерный звук, больше похожий на стук. Зачастую он усиливается при вхождении в поворот, разгоне, резком торможении, езде по дороге с неудовлетворительным состоянием покрытия. Если же стук по прежнему продолжает присутствовать, при этом с каждым разом увеличивается его величина, необходимо немедленно провести диагностику рулевой системы автомобиля, в частности проверить наконечники, чтобы оценить степень износа их шарнирных соединений.

В завершении можно сказать следующее: поскольку деталь относится к расходным элементам транспортного средства, для поддержания его системы управления в исправном состоянии и обеспечения корректности работы, не следует дожидаться регламентного срока ее замены. Наконечник рулевой тяги выйдет из строя, чем создаст определенные проблемы.

Одной из самых важных частей рулевого механизма являются тяги и любые неполадки этих деталей могут спровоцировать отказ руля прямо во время движения и привести к серьезному ДТП. Состояние рулевых тяг нужно проверять регулярно, а при первых признаках неисправностей, выполнять замену или же ремонт деталей. Благодаря своевременной замене рулевых тяг можно предотвратить аварийную ситуацию на дороге.

Рулевые тяги передают усилие к поворотным рычагам от рулевого колеса, они также служат частью рулевой трапеции, которая определяет угол поворота колеса. Рулевые тяги представляют собой металлические стержни, которые достаточно сложно повредить, но можно согнуть, зацепив о какое-либо препятствие на дороге.

Неисправности рулевых тяг могут возникнуть из-за шарниров, шплинта, втулок, пыльника, чехла шарнира или же других деталей. Шарниры находятся на концах рулевых тяг, изнашивание вкладыша или поверхности пальца – наиболее частая причина поломки шарнира. Шплинт служит для фиксации корончатой гайки, неправильный монтаж которой может стать причиной потери управления автомобиля. В том случае, если порвался пыльник, или же сместился чехол, шарнир очень быстро загрязняется, что приводит к быстрому износу. Втулка может быть повреждена от коррозии, или по причине поездок по плохим участкам дороги.

Своевременно определить неисправность поможет внимательное отношение к тому, как автомобиль ведет себя на дороге, свободный ход руля или же появление посторонних звуков – первые признаки неполадок шарниров. Если автомобиль отклоняется от выбранной линии движения, это говорит об износе наконечников. Большинство рулевых тяг не подлежат ремонту, только их замена обеспечит полную гарантию и уверенность в автомобиле.

Провести диагностику и ремонт автомобиля в Твери можно в автосервисе «Колесо .69» наши квалифицированные специалисты выполнят всю работу качественно и в указанный срок. Современное оборудование позволяет быстро и точно провести диагностику и ремонт любой сложности.

За поворот передних колес автомобиля отвечает рейка либо редукторный механизм. Агрегат одновременно передает усилие обоим поворотным кулакам посредством тяг с шарнирами на концах. Эти 2 детали являются слабым звеном системы управления – срок службы составляет 20–80 тыс. км в зависимости от марки машины и условий эксплуатации. Автолюбителям стоит научиться вовремя различать признаки неисправности рулевых наконечников, поскольку их техническое состояние напрямую связано с безопасностью пассажиров.

Симптомы неисправности рулевых тяг ВАЗ 2101 2107

1. Стук со стороны передней подвески — довольно неприятный симптом, особенно заметный при проезде небольших неровностей на умеренной скорости. Хотя появления стука со стороны передней подвеске может свидетельствовать о неисправности и других элементов подвески — шаровых опор, стоек стабилизаторов, сайлентблоков и тп.
2. Увеличение свободного хода рулевого колеса. Тут я думаю и так понятно, что это видно, когда при повороте руля колеса остаются недвижимыми. Также это затрудняет управление на большой скорости, приходится часто подрулевывать удерживая курс.

Так как же все-таки определить неисправность рулевых тяг? Я не буду рассматривать специальные приспособления, которыми пользуются профессионалы при диагностике неисправности, рассмотрим старые но верные способы. Первый из них, установить автомобиль на ровной площадке, желательно на яме, просто взять тягу рукой и покрутить по оси — если вы усилием руки сможете провернуть тягу, то тягу быстро на замену. Еще один способ заключается в проворачивании рулевого колеса туда-сюда и одновременным упором ногой в колесо — если наконечники неисправны, то вы почувствуете щелчки и зазоры, это сложно объяснить, надо пробовать. Еще последний мне известный способ с помощником, помощник покачивает руль в две стороны, а вы тем временем берете рукой проверяемый шарнир и почувствуете наличие зазора — соседние тяги двигаются не синхронно. Если зазор есть — то необходимо заменять наконечники.

Замена наконечников рулевых тяг ВАЗ 2101 — 2106

Замена является операцией не слишком тяжелой, но требующей определенных навыков. Можно пойти двумя путями: использовать заводской съемник; выбить тягу подручными средствами. Съемник призван облегчить извлечение пальца рулевого наконечника с сошки поворотного колеса, который при длительной езде прикипает и зажимается в конусе очень плотно.

Съемник наконечников рулевых тяг

Работать съемником довольно просто — он одевается на головку наконечника и путем вворачивания болта выдавливается палец рулевого наконечника. Облегчить этот процесс можно предварительно обработав соединение жидкостью типа ВД-40 или простучав через мощную наставку сошку в месте входа пальца молотком.

Второй вариант заключается в нагружении рулевой тяги усилием с помощью ломика и резким ударам молотком (возможно с наставкой, кому как удобно) по сошке поворотного кулака. Не переусердствуйте, существует возможность появления повреждений сошки.

Сюда бить молотком

Так выбивается и внутренний и внешний наконечник рулевой тяги. После того как тяга снята с автомобиля нужно произвести необходимые измерения, чтобы избежать необходимости регулировки схождения-развала колес.

Обязательно! Необходимо замерить точно!!! расстояние от соединительной муфты до определенной точки на наконечнике выбранной вами, также как вариант можно посчитать количество витков резьбы до соединительной муфты. Главный критерий обеспечить одинаковые измеряемые отрезки и на старом наконечнике, и на новом.

Замер наконечников

После измерения наконечников можно разбирать тягу, отпустить хомуты муфты , вывернуть наконечник из муфты. Чтобы облегчить этот процесс можно предварительно обработать эти соединения смазкой. После извлечения наконечника из муфты на его место вворачивается новый, не забываем, что ввернуть надо до получения замеренного раньше размера. Аналогично заменяется второй.

После завершения замены наконечников необходимо тщательно и сильно завернуть хомуты, установить тягу на место, завернуть гайки с необходимым моментом и зашплинтовать их.

Полезные хитрости

Если гайки наконечника прикипели настолько, что не желают откручиваться. Можно подогреть их газовой горелкой. После чего они обычно легко откручиваются. При отсутствии съемника многие используют метод «кувалды». То есть просто сбивают палец. Но, наносимые удары, создают вибрацию во всем рулевом механизме. Это приводит к ускоренному разрушению рейки. Некоторые водители пренебрегают замером наконечника перед снятием. Они ориентируются на количество оборотов. Но, это не всегда надежно. При использовании детали другого производителя оборотов может быть, как больше, так и меньше. Не пренебрегайте смазкой резьбовых соединений при сборке. Это не даст деталям прикипеть, и в следующий раз вам будет проще провести демонтаж наконечника.Заключение

. Не слишком качественные дороги, вместе с невысоким качеством запчастей делают ремонт подвески и рулевого управления довольно частым процессом. Поэтому, замена рулевых наконечников на ВАЗ 2114 и 2115, знакома многим владельцам этой модели. Работа эта не слишком сложная. Выполнить этот ремонт можно в любом гараже. Для этого потребуется минимальное количество инструментов.

Диагностика проблемы

Стоит отметить, что некоторые умелые автомобилисты предпочитают не проводить замену поврежденного элемента, а реставрировать его, предполагая, что это позволит неплохо сэкономить. Но, вопреки подобным мнениям, отреставрированная деталь не сможет прослужить достаточно долго, а заводские характеристики рулевой системы при этом могут снизиться. Куда проще приобрести новую рулевую тягу и заменить ее.

В каких случаях требуется замена

Существует несколько признаков, свидетельствующих о неисправности рулевого управления и, возможно, повреждении рулевой тяги, но к наиболее распространенным из них относятся:

• появление внештатных звуков разного характера (металлические стуки, скрипы);
• вибрация или биение рулевого колеса;
• появление люфта;
• тугое вращение руля (для его поворота нужно прикладывать много усилий);
• неконтролируемая смена прямого направления автомобиля во время движения.

Признаки неисправности рулевой тяги

При появлении хотя бы одного из вышеперечисленных признаков дальнейшая эксплуатация транспортного средства запрещена. Нужно как можно скорее провести диагностику системы управления. Возможно, вам придется произвести замену одного или нескольких элементов системы.

Важные моменты

В ходе самостоятельной диагностики нужно обращать внимание на некоторые моменты:

изучите поверхность защитных чехлов на предмет наличия механических повреждений (разрывы или трещины). Даже при незначительных дефектах чехол нужно менять;
проверьте надежность крепления регулировочной муфты к боковой тяге

Фиксация осуществляется с помощью специального хомута, на натяжку которого и нужно обращать внимание;
максимальная длина перемещения рулевого наконечника относительно оси пальцев не должна превышать отметку в 1,5 мм. Для диагностики требуются руки помощника – он проворачивает рулевое колесо, а вы в это время проверяете шаровые опоры наконечника на наличие люфта

Появление стука в рулевой рейке или люфта – это повод для проведения замены деталей.

Замена рулевой тяги своими руками

Полезные советы

• Не беритесь за восстановление шарнира, если палец вынимается из него без разборки, такому узлу не поможет ремонт, а только замена. Отверстие под палец в корпусе должно быть меньше диаметра шара чтобы. В случае износа вкладыша, палец не мог вылететь из корпуса, став причиной аварии.
• Восстанавливая шарнир своими руками, разбирайте его полностью и шлифуйте шар пальца, каким бы способом вы ни собирались реставрировать узел. Тогда плоду вашей работы не так скоро понадобится замена. Даже собираясь, использовать для восстановления экструдер не поленитесь разобрать шарнир чтобы посмотреть не нужна ли замена пальцу. Если не нужна, тогда только отшлифуете его шар.

Признаки повреждения

Диагностические мероприятия необходимо проводить как только были выявлены первые признаки ухудшения управления транспортного средства, поскольку это является прямым свидетельством выхода из строя одного либо нескольких наконечников

Помимо этого, следует обратить внимание на глухой звук в передней части автомобиля во время выполнения маневров и возникновение ощутимой вибрации рулевого колеса, особенно во время движения по дорогам с плохим покрытием

Выполнить проверку исправности наконечников можно и самостоятельно. Для этой процедуры потребуется разве что помощь друга. А последовательность проведения ее такова:

1. Автомобиль необходимо загнать на рампу, и затянуть стояночный тормоз.
2. Чтобы определить наличие люфта, нужно покрутить рулевое колесо в разные стороны. В это время один человек находится под автомобилем и наблюдает за ходом наконечника.
3. Помимо выявления люфта, следует проверить целостность пыльников, которые защищают шарнир, а также состояние затяжки всех резьбовых соединений.

Приступая к замене

После того, как диагностика подтвердит необходимость замены, можно приступать к демонтажу старой рулевой тяги. В целях безопасности перед ремонтными работами нужно поставить автомобиль на стояночный тормоз и зафиксировать колеса противооткатными клиньями (можно использовать обычные бруски или кирпичи). Если вы начинаете с демонтажа на левой стороне, то колеса авто нужно повернуть вправо, если правую – влево.

Инструменты

Купив новые детали для замены, необходимо подготовить инструменты. Ниже приведет список самых необходимых инструментов для работы:

• плоская отвертка;
• специальный съемник;
• набор гаечных ключей;
• плоскогубцы;
• противооткатные клинья или, как их называют в простонародье, «козлы»;
• домкрат;
• WD-40 (если крепежные элементы не удастся открутить сразу).

Инструменты для замены тяги

Как только все необходимое будет подготовлено, можно приступать непосредственно к процессу ремонта рулевой системы.

Ключ для снятия и установки тяги рулевой тяги

Инструкция замены

Процедура замены несложная, если четко соблюдать пошаговую инструкцию, приведенную ниже. С ней даже новичок сможет самостоятельно заменить рулевые тяги с наконечниками.

Шаг 1. Тщательно очистьте поверхность нужных деталей, особенно в местах их соединения. Затем обработайте все крепежные элементы WD-40.

Очистите поверхность от грязи

Шаг 2. Сделайте небольшую отметку на поворотном кулаке, чтобы при сборке схождение колес не было нарушенным. Отметку можно сделать как с помощью маркера или мела, так и зубилом. Также рекомендуется измерить расстояние между меткой и рулевой тягой.

Поставьте специальные отметки

Шаг 3. Открутите крепежную гайку шарнира рулевой тяги, а затем аккуратно извлеките палец. Здесь может пригодиться молоток.

Извлеките палец из шарнира

Шаг 4. Придерживая рулевую тягу торцевым ключом, снимите пыльник и выкрутите саму тягу. Здесь нужно запомнить точное количество оборотов, на которые была прикручена деталь, чтобы при сборке все село правильно.

Снимите рулевую тягу

Шаг 5. Установите новый наконечник, если в этом есть необходимость. При закручивании необходимо считать количество полных оборотов.

Замените наконечник рулевой тяги

Шаг 6. Прикрутите новую деталь, выставляя точно такую же длину, какая была до снятия. Как только тяга будет на месте, проверьте надежность всех креплений.

Установите новую тягу

Завершающий этап

Выполнив замену, необходимо провести контрольную проверку. Для этого нужно помнить, что люфт в новых тягах недопустим, а рулевое колесо должно вращаться плавно и без каких-либо рывков. Если система работает исправно, то после того, как вы отпустите руль, он должен беспрепятственно вернуться в исходное положение. Следующую регулировку специалисты рекомендуют проводить не раньше, чем через 700 км пробега.

Диагностика рулевой тяги

При условии, что проблема будет выявлена на раннем этапе, а вся работа будет проходить строго по инструкции, то процедура замены механизма будет несложной. Разумеется, некоторые нюансы могут появиться, например, проблемы с выбором деталей, но это все мелочи.
