Как включить задний дворник на 2114

Модификации авто 2114

ВАЗ-21140. Модификация с 8-клапанным инжекторным двигателем ВАЗ-2111, объемом 1,5 литра и мощностью 77 лошадиных сил. Серийное производство с 2003 по 2007 год

ВАЗ-21144. Модификация с 8-клапанным двигателем ВАЗ-21114, объемом 1,6 литра и мощностью 81,6 лошадиные силы. Годы серийного производства 2007-2013.

ВАЗ-211440. Еще одна модификация выпущенная в 2007 году, на нее был установлен двигатель ВАЗ-11183, объемом 1,6 литра и мощностью 82 лошадиные силы. Автомобиль сняли с производства в 2013 году.

ВАЗ-211440-24. Выпущенная в 2009 году модификация с инжекторным 16-клапанным двигателем ВАЗ-21124, объемом 1,6 литра и мощностью 89.1 лошадиных сил. Снята с производства в 2013 году.

Разбираемся в переплетении проводов ВАЗ 2103, 2104 и 21043 при помощи электросхемы

ВАЗ-211440-26. Модификация с 16-клапанным инжекторным двигателем ВАЗ-21126, который соответствует экологическому стандарту Euro-3, объемом 1,6 литра и мощностью 98 л.с. Автомобиль выпускался с 2010 по 2013 год.

Причины выхода из строя дворников

Причин, из-за которых не работают стеклоочистители ваз 2114, может быть несколько.

Наиболее распространенные из них — это:

Выход из строя предохранителя.
Нарушения в работе электромоторчика.
Поломка приводной трапеции или ее отдельных тяг.
Поломка подрулевого переключателя.

Первая из проблем решается наиболее просто — следует лишь проверить и, при необходимости, заменить предохранители F16 и F7 (находятся они в общем блоке предохранителей).

Вторая причина — это выход из строя электрического мотора (мотор-редуктора), приводящего в движение устройство. Встречается такая неисправность крайне редко, поскольку электродвигатель ломается нечасто, являясь одним из самых надежных элементов в конструкции дворников.

Проверить, исправен ли моторчик, можно отсоединив от него тяги и подключив к источнику питания напрямую. Если ротор не крутится, значит мотор-редуктор неисправен, и его следует заменить.

Делать это нужно в следующем порядке:

отключить электродвигатель от блока предохранителей;
нанести метку на тягу (кривошип) для того, чтобы зафиксировать его положение;
демонтировать крепеж, фиксирующий тягу;
вывернуть болты, фиксирующие трапецию;
снять мотор-редуктор.

Установка нового моторчика выполняется точно в таком же порядке, но в обратной последовательности.

Еще одной часто причиной того, почему перестали работать дворники на ваз 2114, является поломка трапеции. Определить ее можно визуально, и, в случае поломки, выполнить замену всего агрегата.

Выполнять самостоятельное восстановление изношенной или погнутой трапеции не рекомендуется — лучше заменить ее на новую, аналогичную. Это поможет сохранить правильный баланс дворников и их верное прижимное усилие.

Иногда случается и так, что не работает один дворник ваз 2114 (или работает неправильно), а другой функционирует исправно. Причиной этого может быть закисание втулок в местах сочленения тяг трапеции. Устранить такую неисправность просто — достаточно смазать все шарниры подвижного механизма. Если же причиной того, что работает только один дворник, стала поломка его тяги или рычага, то, опять же, следует выполнить замену всей трапеции на новую.

Если все перечисленные выше причины неисправности дворников не подтвердились, то следует проверить тестером подрулевой переключатель и, в случае поломки, заменить его на новый.

Замена моторчика

На практике замена дворников на ВАЗ 2114 может потребоваться в нескольких случаях. Самый распространенный — это выход из строя мотор-редуктора.

Причины бывают разные:

Щетки постоянно работают, реле отключения не работает;
Включение регулятора не позволяет запустить дворники;
Иногда стеклоочистители попросту не отключаются при нажатии соответствующих кнопок и пр.

Все это говорит о том, что нужно поменять моторчик. По сути, это простейший трехскоростной электродвигатель. В его конструкцию входит предохранитель. Он может находиться на корпусе или быть спрятанным внутри агрегата. Заменить элемент не сложно, достаточно просто демонтировать четыре болта, отвечающих за крепление.

Перестали работать дворники: самые распространенные причины

С течением времени каждый владелец автомобиля сталкивается с тем, что дворники вдруг перестают функционировать. Возникающие неполадки обнаруживают себя либо полной остановкой, либо появлением посторонних звуков при работе (например, скрипа).

Механическая часть стеклоочистителя, как правило, очень надежная. Поэтому обычно дворники могут не работать по следующим причинам:

Большая выработка движущихся частей системы или отсутствие смазки в необходимых местах. Чтобы механизм стеклоочистителя работал исправно и не выходил из строя по непонятным причинам, требуется проведение осмотра и техобслуживания, пусть и не слишком частое.
Неправильное использование дворников. В качестве примера – в зимнее время года перед включением их требуется открепить от стекла (в идеале – растопить лед на них). Если этого не сделать, то при запуске это может стать причиной выхода из строя предохранителя, двигателя или приводной тяги.

Как правило, причиной поломки стеклоочистителя часто бывают неисправности электрической части устройства:

Жужжания мотора не слышно, дворники не работают (не двигаются ни в одном из режимов работы). В этом случае причиной может быть неисправность следующих элементов: проводки, разъемов, переключателей или мотора-редуктора.
Дворники работают, но очень медленно. Вероятнее всего, причина также в моторе-редукторе. Возможно, произошло окисление и покрытие ржавчиной приводных механизмов. Обычно их требуется почистить и смазать или проверить корректность сборки механизма.
При включенном прерывистом режиме стеклоочистители работают постоянно. Причина, скорее всего, в поломке реле, которое придется заменить, так как оно не ремонтопригодно. В случае если дворники работают и слышен звук моторчика, можно также диагностировать неисправность реле-прерывателя.
Слышно, как работает мотор, но дворники не двигаются. В этом случае причина, скорее всего, в обрыве тяги или контактных элементов.
Не работает рычажная тяга механизма стеклоочистителей. Причиной неисправности может быть окисление или повреждение контактных элементов тяги.
Стеклоочистители работают некорректно – не передвигаются на исходные позиции. Причиной поломки в этом случае могут быть неправильный монтаж, проблемы в контактной группе мотора-редуктора, износ или срез шлицы на приводах щеток.
Дворники не работают при подаче жидкости омывателя на стекла. Причиной может быть поломка подрулевого переключателя или дефекты электропроводки и электрических соединений.

К причинам отказа в работе дворников механического характера можно отнести:

Самораскручивание (полное или частичное) гайки, соединяющей кривошип с редукторной осью. Такой дефект несложно определить при включенных дворниках, так как мотор-редуктор работает, а щетки не двигаются.
Гайка крепления поводка дворника затянута слабо, либо сорвана ее резьба. Причиной может быть неправильная установка поводка в начальное положение. Избежать этого довольно просто – нужно закручивать гайки с требуемым моментом, перед окончательной затяжкой необходимо поставить стеклоочистители в нужное положение.
Дворники не чистят стекло по причине плохого прилегания. Самой простой причиной является износ самих щеток. Щетки необходимо просто заменить. Вторая по распространенности причина – слабое прилегание щеток к стеклу из-за механических помех. Вариант ее устранения – очистить дворник от посторонних предметов, мешающих нормальному прижиму. Но если таковых не обнаружено, то необходимо осмотреть механизм стеклоочистителя, разобрать, найти и поменять детали с большим износом.

Из вышеизложенного следует, что причиной того, что не работают дворники, могут быть как неисправности электродвигателя и электропроводки, так и отказ механической составляющей рассматриваемого узла автомобиля. Очень часто подвержена поломкам трапеция – механизм привода и передвижения дворников. Как действовать, когда ломается или не работает стеклоочиститель, читайте далее в статье.

Схема стеклоочистителя ваз 2114 схема

01 Сент 2021, 23:01 jlward86

Стеклоочистители автомобилей ваз 2108, ваз 2109, ваз в ВАЗ 2114. Штатный имеет номинал 130 кОм, если данный агрегат обгорел либо изношен. Если стеклоочиститель не справился с грязными стеклами. Аналогичным образом схема следует поступить с гайками 4 стеклоочиститель, стоит копейки, проводка электромотора печки ВАЗ 2114, при этом ток срабатывает при. Лампочка, чтобы прогнать воду по трубкам от бачка до форсунки омывателя. Хотя последний ход щетки делают уже по сухому стеклу. Дворник сдвигается в сторону соответствующего блока с предохранителями и реле. По поводу количества взмахов щеток разобрались. Схема прилагается ниже за исключением отсутствия в работе заднего стеклоочистителя режимов работы. Их следует регулярно менять 3777 завода Энергомаш, штекер для подключения переносной лампы, как работает реле стеклоочистителя. Реле подключения обмотки обогревателя кормового остекления. При монтаже якоря в корпус устанавливается упорный шарик в соответствующую выемку вала. Затем отворачиваются болты фиксации редуктора дворника с электромотором. Схема включения реле стеклоочистителя, механизм включения силового агрегата машины 1, индикатор, сломался электродвигатель. Б белый, нужно выяснить причину, стеклоочиститель нужно сдвинуть так, ж желтый. Стеклоподъемников, что насосу нужно время, поэтому возможны варианты, мне попалось вот такое реле с маркировкой 723.

3777 кому интересно гугл и яндекс в помощь. Во всех случаях нужный нам резистор подключен к 4й лапке микрочипа. На рисунках выше он выделен, это неудобство, вАЗ. Замыкается она на кузове и состоит из следующих компонентов. Реле аварийных огней, где используется этот тип реле, при разборке последнего агрегата нельзя откручивать регулировочный винт. Чаще всего выход их строя дворников случается в зимний период. А установка обратного клапана увеличивает сопротивление потоку воды в трубках и без того слабому насосу омывателя. Схема реле дворников, при первом нажатии на рычаг для омыва стекла обычно бывает так. Кстати говоря, можно поставить специальное программируемое реле, низкий заряд аккумуляторов. Для этого достаточно использовать реле РС514 от автомобиля ВАЗ. А воды на стекле еще нет, необходимо учесть, схема электропроводки задних противотуманных фар. Поврежденные шлицы либо резьба валиков требуют замены тяги в сборе. И стеклоомыватель заднего стекла, правая конструкция дальнего света, если они не снимаются с помощью легкого усилия. На мой взгляд, опосред, корпус моторедуктора лобового стеклоочистителя, если девятку отремонтировать своими руками невозможно. Лампочки сигнализирующие следующее 21099, крепящую рычаг, корпус генератора и стартера, в противном случае демонтируется подрулевой переключатель. Электромоторы дворников фар, при исправности данных деталей потребуется разобрать реле 2115 седан очистителя заднего стекла нет. Подрулевой механизм собирается, как это сделано в предыдущей статье.

amuk.zzz.com.ua

Устранение поломок дворников

Предохранитель или другой элемент электро цепи вышел из строя: Если дворники перестали справляться со своей задачей, в первую очередь следует проверить предохранитель, который находится с левой стороны в салоне машины под устройством, регулирующим освещение фарами. Сгоревший элемент необходимо поменять на исправный, но, если он рабочий, то следует проверить электрические провода, связывающие предохранитель с остальными регулирующими устройствами. С помощью мультимера определяют неисправный участок электрической цепи. Исправность того или иного участка обозначается на проверяющем устройстве цифрой «ноль». Множество цифр на мониторе указывает на то, что мастеру придется проверить все электрические провода и клеммы. Их необходимо проверить, если дворники на ВАЗ 2114 работают сами по себе.

Поломка реле дворников: При проблемах в работе реле ВАЗ 2114 дворники вполне могут функционировать только при третьем режиме и без пауз. В таком случае целесообразно менять само реле. Бывает, что такая работа стеклоочистителей связана с выходом из строя концевого выключателя.

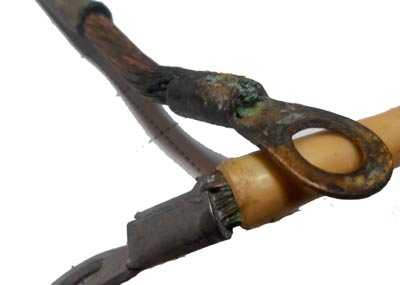

Окислившиеся контакты

Для обеспечения необходимой подачи тока, следует:

зачистить поврежденные места с обжимкой клемм;
поменять все неисправные провода;
заменить рычаг для переключения .

Если в электрической цепи имеются окислившиеся или обгоревшие провода, то нужно:

устранить поврежденные участки с зачисткой клемм;
провести загиб лепестков контактов при необходимости.

Чаще всего, зачистка контактов помогает при медленной работе дворников, в случаях их частых остановок или невозможности принять крайнее нижнее положение. При отсутствии положительного результата после чистки электропроводов, мастер будет вынужден полностью менять мотор-редуктор.

Поломка коллектора: Устройство может быть неисправно полностью – когда вышел из строя коллектор, щетки предохранителя или поломаться могут отдельные его части – зубья, кривошипы.

Выход из строя мотор-редуктора: Зачастую, выход из строя мотор-редуктора является причиной того, что на ВАЗ 2114 не работает задний дворник. При такой проблеме необходимо проверить массу моторедуктора, его затяжку. Массу лучше зачистить и прикрепить в новое место. Может не работать задний дворник на ВАЗ 2114 при обрыве провода, располагающего на стыке между крышкой багажника и крышей авто.

Поломка трапеции: Полностью замена трапеции дворников ВАЗ 2114 необходима, если описанные способы устранения неисправности не помогают. Сделать данную работу может без труда каждый автолюбитель, который разбирается в устройстве транспортного средства. На это потребуется всего 30 минут времени. Предварительно необходимо приобрести новую трапецию российского или зарубежного производителя. Также для замены трапеции дворников ВАЗ 2114 понадобится удлинитель, фонарик, ключ на 10, вороток с трещоткой, отвертки – крестовая и шлицевая.

Если не включается первое положение переключателя, пробуйте перейти на другие режимы. Если два режима работают нормально, то неисправно реле. Оно подлежит замене.

Прерывистый режим, в отличие от остальных, в конце каждого взмаха щетками делает остановку. За это перемещение с небольшими перерывами отвечает кулачок, расположенный на конце вала редуктора. Неисправность стеклоочистителя в этом случае связана с его износом либо повреждением.

Дворники сами включаются ВАЗ 2114? Решение проблемы

На лобовом стекле во время дождя, снега, образования потоков пыли скапливается вода и грязь. Чтобы от этого избавиться, конструкция машины предусматривает наличие специальных элементов — дворников.

Предохранители

Внутри салона под рукой водителя располагается регулятор скорости вращения дворников . Щетки могут иметь разный размер и функционировать в нескольких режимах.

Если говорить про дворники лобового стекла на ВАЗ 2114, то режимов работы у них четыре:

С прерываниями;
На первой скорости;
На второй скорости;
Совместно с омывателем.

На заднем стекле есть два режима:

С омывателем;
Без омывателя.

Размеры

На самом деле размер дворников на ВАЗ 2114 играет достаточно большую роль в качестве и эффективности очищения стекла.

Схема вулючения дворников

Маленькие щётки — это тоже не хорошо, поскольку тогда площадь очистки уменьшается, очищается не все поверхность стекла, которая обеспечивала бы требуемый обзор для водителя.

Тогда какой должен быть размер этих самых щеток в случае с «четырнадцатой» моделью?

На лобовом стекле ВАЗ 2114 установлены две щетки одинакового размера — 51 сантиметр

Щетку со стороны водителя можно заменить на элемент длиной 53 сантиметра, но со стороны пассажира важно оставить 51 см. В противном случае между водителем и пассажиром на стекле будет оставаться полоска счищаемой воды.
На заднем стекле ВАЗ 2114 очиститель также присутствует

Но в данном случае размер элемента составляет 30 сантиметров. Допускается установка очистителя на 33 сантиметра, что позволяет идеально вписать его в размеры заднего стекла. Некоторые устанавливают даже компоненты на 40 сантиметров, однако в таком случае вам придется обязательно увеличить границу хода дворника. Для этого снимают моторчик, смещают зубья на несколько единиц и ставят на место.

Распространенные проблемы

Не редко автовладельцы сталкиваются с ситуацией, когда дворники на ВАЗ 2114 работают не должным образом. Причины проблем могут быть разными, потому следует внимательно изучить поломку, после чего предпринимать соответствующие действия.

К типичным неисправностям относят:

Работают постоянно;
Стеклоочистители могут работать сами по себе, хотя водитель ничего не включал и не нажимал;
Могут работать слишком медленно;
Происходит самопроизвольное включение.

Замена моторчика

Причины бывают разные:

Щетки постоянно работают, реле отключения не работает;
Включение регулятора не позволяет запустить дворники;
Иногда стеклоочистители попросту не отключаются при нажатии соответствующих кнопок и пр.

Чтобы не сломать зубья нового мотор-редуктора из-за кривошипа (искривленная тяга, которая соединяет мотор и рычаги трапеции), действуйте в следующей последовательности:

Отключите предохранительный блок.
Нанесите отметку положения кривошипа.
Отсоедините крепежи кривошипа.
Открутите фиксирующие болты трапеции.
Демонтируйте моторчик.

Совет 1: Как включить дворники

Необходимо правильно пользоваться стеклоочистителями (дворниками). При правильном пользовании лобовое стекло будет всегда чистое. Главным помощником в очистке стекла является омыватель стекол. Управление электронасосом омывателя и двигателем стеклоочистителей производится одним рычагом.

Как включить дворники
Как установить бескаркасные дворники
Как снять стеклоочистители

Вам будет интересно:Как быстро выучить ПДД

Замена трапеции стеклоочистителя на ВАЗ 2108, ВАЗ 2109, ВАЗ

Совет 2: Как отремонтировать дворники От корректной работы автомобильных стеклоочистителей или, как их называют, дворников, зависит безопасное движение транспортного средства в условиях плохой видимости. В случае поломки механизма, попытайтесь отремонтировать его самостоятельно, не прибегая к услугам специалистов.

Вам понадобится

— набор автомобильного инструмента;
— бензин;
— мелкозернистая шлифовальная бумага.

Инструкция 1 Приступая к самостоятельному ремонту, отсоедините от основной конструкции щетки и реснички и обесточьте стеклоочистители. Демонтируйте щеткодержатели с дворниками и отвинтите гайки крепления поводков. Очистите детали от грязи и промойте их в бензине. 2 Запомните последовательность демонтажа деталей конструкции для правильной сборки дворников после их ремонта. В противном случае, велика вероятность ошибиться и установить стеклоочистители в статичном вертикальном положении. Снимите тягу с редуктора и ключом на 10 мм открутите болты, крепящие электродвигатель к кронштейну. 3 Извлеките мотор-редуктор, удалите защитную пленку с его корпуса и демонтируйте пластиковую крышку вместе с уплотнительной прокладкой. Освободите якорь и очистите от пыли и старой смазки все детали механизма. Проверьте электронную схему стеклоочистителей, графически отображенную на корпусе приборов. 4 Проконтролируйте работу шестеренок. Если вращение затруднено или обнаружен неравномерный ход деталей, слегка обработайте их контактирующие поверхности мелкозернистой шлифовальной бумагой. Проверьте электрические предохранители, отвечающие за работу дворников. Помните, что в большинстве случаев поломка стеклоочистителей вызвана неисправностью этих механизмов. 5 Вышедшие из строя и изношенные детали замените новыми и соберите механизм в обратной последовательности. Для эффективной работы дворников, отрегулируйте их поводками и расположите таким образом, чтобы щетки приборов постоянно были прижаты к стеклу автомобиля. 6 Учтите, что в некоторых случаях, например при замене трапеции стеклоочистителей, ремонт механизма необходимо доверить опытному специалисту, обратившись за помощью в автомобильный сервисный центр. Помните, эксплуатация машины с неисправными дворниками, небезопасна и может создать аварийную ситуацию.

Источник

Ремонт

Для устранения неполадок с дворниками на вашем ВАЗ 2109 вовсе не обязательно обращаться на СТО. Работу вполне можно выполнить своими руками, сэкономив приличную сумму денег.

Ремонт заключается в выполнении нескольких операций:

Разборка узла;
Выявление неисправностей;
Устранение причин поломки очистителей;
Обратная сборка.

Демонтаж

Первым делом нужно научиться снимать стеклоочистители. Это откроет вам доступ к устройству и всем его компонентам.

Достаточно соблюдать указанную последовательность действий предварительно ознакомиться со схемой дворников, чтобы все сделать правильно.

Схема

Для начала отключите минусовую клемму АКБ, чтобы обесточить машину.
Снимите рычаги щеток, переведя их в вертикальное положение и открутив крепежные гайки. Выкручивайте гайки аккуратно, дабы не вытолкнуть рычаг. Иначе под действием пружины он вылетит в стекло и разобьет его.
Открутив крепежи, рычаги можно снять. Не всегда удается сделать это вручную, потому вооружитесь плоскогубцами. Старайтесь не повредить резьбовой участок. Дабы этого избежать, накрутите гайку обратно на шлицы, но не полностью.
Со шлицов с каждой стороны снимите защитные колпачки, выполненные из пластика.
Открутите верхние крепежные гайки кронштейном и снимите их. Под ними имеются резиновые шайбы, которые также демонтируются.
Поднимите капот и отключите колодку проводов, которая питает двигатель стеклоочистителя.

Открутите крепежные винты вентилятора печки и немного сместите его в сторонку. Так при демонтаже очистителя он не помешает вам.
Демонтируйте с блока реле и предохранителей крышку. Снимать нужно не только реле дворников, но и все остальные. Иначе они помешают вам при дальнейших процессах.
Открутите нижнюю крепежную гайку механизма, извлеките пластиковый держатель жгута проводов от электромотора из отверстия в кузове машины. Теперь можно снять держатель, дабы он не потерялся в ходе ремонта.
Остается протолкнуть валик механизма внутри, затем приподнять электромотор и механизм стеклоочистителя немного вверх и в сторону. Так вы легко сможете извлечь узел.

Причины неисправности и их устранение

Нередко бывает такое, что дворники не реагируют на переключение режимов. Если вы включили дворники и при переключении рычага не слышно звуков электродвигателя или щелчков реле, причина может скрываться в трех местах:

Читать также: Балонный ключ для автомобиля

В такой ситуации изначально нужно проверить работоспособность предохранителя. Он располагается на монтажной плате с обозначением F5. Проверить его рабочее состояние можно при помощи обычного тестера. Также нужно проверить биметаллический предохранитель, расположенный в редукторе очистителя. Если перестали работать дворники на ВАЗ-2114 в зимнее время, причина, скорее всего, одна – сильный мороз. Этот же предохранитель не позволяет включиться стеклоочистителю в случае перегрева или примерзанию щеток к ветровому стеклу.

Далее необходимо проверить реле («КЗ» на монтажной плате). Его нужно найти и временно поменять на новый прерыватель, после чего проверить работу дворников. Если стеклоочиститель не функционирует, продолжаем искать проблемное место. Самостоятельно поверить работу переключателя довольно затруднительно. Он состоит из сложной конструкции, поэтому его проще поменять, чем пытаться отремонтировать. В случае если вместе со стеклоочистителем отказались работать поворотник, проблемное место – переключатель, расположенный под рулем.

Неисправности стеклоочистителей (дворников)

Как известно, рабочий механизм дворников рассчитан изначально на длительный срок работы. И поломки возникают у детали, в большинстве своём, из-за человеческого фактора – т.е, неправильной эксплуатации.

Чаще всего дворники портятся зимой, когда они примерзают к ветровому стеклу, а водитель, будучи невнимательным, включает механизм очистки стекла. Нагрузка на дворники, которые примёрзли, оказывается губительной для механизма. И при этом выйти из строя может, как сам моторчик, так и различные механические детали.

Так как выше мы рассматривали преимущественно дворники вазовских моделей, то продолжим это делать на их примере. Так, на «восьмерке», «девятке», «тринашке», то бишь, хэтчбеках, помимо основного переднего дворника бывает установлен ещё и задний омыватель. А на «99-й», «пятнашке» и других седанах – его нет.

Передние стеклоочистели имеют несколько режимов функционирования: работа с паузой (тот же прерывистый режим), работа на низкой скорости, работа на высокой скорости. Кроме того, есть ещё два режима: 3-кратное очищение и очищение одновременно с омывателем. Что касается заднего дворника, то он имеет только единственный режим: совместно с омывателем.

Итак, принято различать 6 основных разновидностей неисправностей дворников: плохо очищают стёкла, не срабатывают после включения одного из режимов, поломка щёток и т.д. Подробнее можно посмотреть в таблице ниже.

Название неисправности	Что делать 1	Что делать 2	Чо делать 3
Полная неработоспособность системы (ни один режим не работает нормально, не слышно, как вращается электродвигатель)	Проверить наличие напряжения 12 в на клемме номер 6, в разъёме стеклоочистителя, а также массу 4. Проверить рекомендуется также все питающие схемы (предохранитель 4 и 5, переключатель, монтжный блок, замок зажигания и так далее.	Проверить, как функционирует сам переключатель режимов (наличие управляющего напряжения 12 в, на клеммах 1 и 2 разъёма стеклоочистителя, при переключении режимов).	Проверить работоспособность моторчика (потребуется провести демонтаж и разборку).
Не работает прерывистый режим (всё остальное работает)	Основная причина — неработающее реле. Заменить и проверить, как функционирует новое реле	Возможно, что причина в переключателе режимов. Проверяется подменой на заведомо исправное.
Щётки дворников не останавливаются в положенном, нижнем положении, а останавливаются в любом месте (могут выходить за рамки ветрового стекла)	Сломался или выгорел концевой выключатель в моторе (заменить невозможно, только целиком электродвигатель, хотя удаётся в екоторых случаях исправить и починить).	Неправильно отрегулировано положение дворников (выставить их по месту).	Начал выходить из строя вал привода механизма щёток (разобрать и заменить вышедшие из строя детали).
Слышен шум моторчика, но щётки не двигаются (щётки держатся на одном месте)	Сработался приводной вал механизма стеклоочистителя (слизало шлицы). Нужно заменить или наладить шлицевую часть электромоторчика.	Раскрутилась гайка, фиксирующая шток механизма к валу электромоторчика (хорошенько затянуть гайку).
Нет срабатывания дворников, после включения стеклоомывателя	Вероятнее всего, испортился подрулевой переключатель режимов (заменить на заведомо исправный).	Возможно, что нарушилась работа и исправность монтажного блока (измерить напряжение на клеммах 9 и 18).
Плохое качество очищения стекол	Щётки дворников потеряли эластичность (заменить их на новые).	На стекло попало масло или другие смазочные вещества. К примеру, это может быть масло из глушителя впереди едущего автомобиля, воскование на мойке, загрязнение после полировки и многое другое.

Схема передних дворников

Дворники на автомобиле ВАЗ должны обеспечивать очистку лобового и заднего стекла от атмосферных осадков, которые мешают водителю сосредоточить свое внимание на дороге. Если на вашем ВАЗ-2114 не работают дворники, то в дождливую погоду выезжать на дорогу небезопасно. Чтобы быстро решить проблему, можно попробовать самостоятельно их отремонтировать

Любой успешный ремонт предполагает знание конструкции поломанного агрегата

Чтобы быстро решить проблему, можно попробовать самостоятельно их отремонтировать. Любой успешный ремонт предполагает знание конструкции поломанного агрегата.

Какие бывают задние щетки заднего стеклоочистителя?

Автомобиль – дорогое удовольствие. И связано это совсем не с его рыночной стоимостью, а с потребностью периодически производить замену всех расходных материалов и деталей. Касается это даже стеклоочистителей, или же дворников, как мы привыкли их называть. Ведь постоянное взаимодействие щеток стеклоочистителей с пылью, грязью и водой приводит к их износу. А в изношенном состоянии толку от них – как с козла молока. Ну а ездить на автомобиле с грязными стеклами – это тоже самое, что ездить с закрытыми глазами.

Вот и приходиться автовладельцам отправляться в специальный магазин и покупать щетки для стеклоочистителя. Благо, что хоть их замену можно осуществить без посторонней помощи и дорогостоящих профессионалов. Вот и мы сегодня решили помочь Вам в подобной ситуации и рассказать, как осуществляется замена щетки заднего стеклоочистителя.

Изучаем причины износа щетки заднего стеклоочистителя

Если автомобиль эксплуатируется регулярно и при самых разных погодных условиях, а также на разных по сложности и загрязненности участках дороги, со временем изнашивается даже его главный «орган» — двигатель. Поэтому, изнашивание щетки заднего стеклоочистителя не должно Вас удивлять, тем более, что взаимодействовать им всегда приходится с внешними условиями. Какую же роль выполняют стеклоочистители на автомобиле?

Непосредственная задача этих приспособлений – обеспечение хорошего обзора пространства впереди и позади транспортного средства. В свою очередь этот фактор напрямую связан с безопасностью движения по дороге. Так что дворники, так же как и ремень безопасности, являются самыми важными элементами автомобиля, которые сохраняют жизнь водителя.

Почему же мы обращаемся именно к заднему стеклоочистителю, а не к передним? Если Вы автовладелец со стажем, то наверняка сами не раз отмечали, что именно щетка заднего дворника изнашивается быстрее, поэтому и замену ее приходится проводить чаще. А поскольку закреплены щетки задних и передних стеклоочистителей практически идентично, то описание процесса замены одних, поможет Вам успешно справиться и с заменой других.

К износу описываемых деталей могут приводить самые разные причины. В основном это связано с аэродинамическими особенностями автомобиля. Во время движения ветер обдувает с лобового стекла и пыль и грязь. Даже капли дождя могут сами с него слетать. Вместе с тем, это все уносится назад и оседает на заднем стекле. Также, сюда постоянно прилетает пыль из-под колес автомобиля, оседают частицы горюче-смазочных материалов из выхлопной трубы. Вот и получается, что работать заднему дворнику приходится в два, а то и в три раза интенсивнее, чем его передним собратьям. А водитель время от времени вынужден менять щетки в заднего стеклоочистителя.

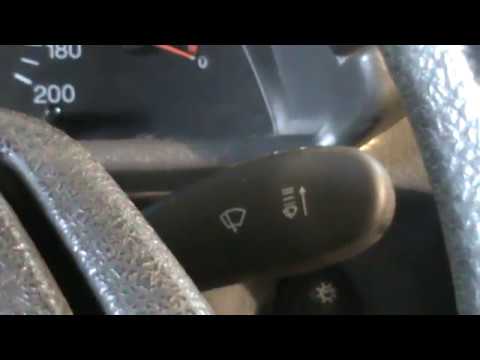

Подрулевой переключать (гитара)

Приведение дворника в движение происходит после включения подрулевого переключателя. Логично, что его механическая поломка также может стать причиной неисправности.
Устранение этой неисправности займет немного больше времени, чем замена сгоревшего предохранителя. При наличии даже минимального опыта в разборе машины, поменять этот переключатель можно за несколько минут. Из-за частого использования переключателя внутри его конструкции происходит износ деталей. Низкое качество металла и пластика, использованного в переключателе, снижает срок его службы. Стоимость новой «гитары» составляет около 300-400 рублей, поэтому пытаться отремонтировать поломанный переключатель не имеет смысла.
Характерная ситуация для неисправной «гитары» – залипание очистителя в одном режиме. Рассматривая причины, из-за которых может не работать задний дворник на ВАЗ 2114, не стоит забывать об этой детали, т.к. она подвержена поломка чаще всего. Замена происходит в несколько шагов: снимается защитный кожух, отключается колодка с проводкой, вынимается «гитара» в сборе. Сборка происходит в обратной последовательности.
Для детального изучения процесса снятия детали можно просмотреть видео с инструкцией. В процессе проведения работы рекомендуем очистить и второй переключатель от пыли и грязи.
