Замена троса привода дроссельной заслонки ваз 2110 лада

Как Поменять Тросик Газа На Ваз 2110

Как поменять газовый кабель на инжектор ВАЗ-2110

В устройстве автомобиля есть в принципе любая мелочь, даже такая, как газовый кабель. Функциональность всего механизма автомобиля зависит от его качественной работы.

1. Зажимы снимаются на соединениях впускной трубы и корпуса дроссельной заслонки, на стыке шлангов огромного колеса вентиляции картера и фитинга, расположенного на крышке головки блока.
2. Работа проверена дроссели (это полезная помощь партнера):
3. когда педаль акселератора полностью нажата, она полностью открыта;
4. когда педаль акселератора полностью отпущена, она полностью закрывается.

Если проверка показывает, что дроссельная заслонка открывается не полностью, то необходимо надеть гайку на кронштейн, второй конец троса и затянуть первую гайку. и затяните вторую гайку.

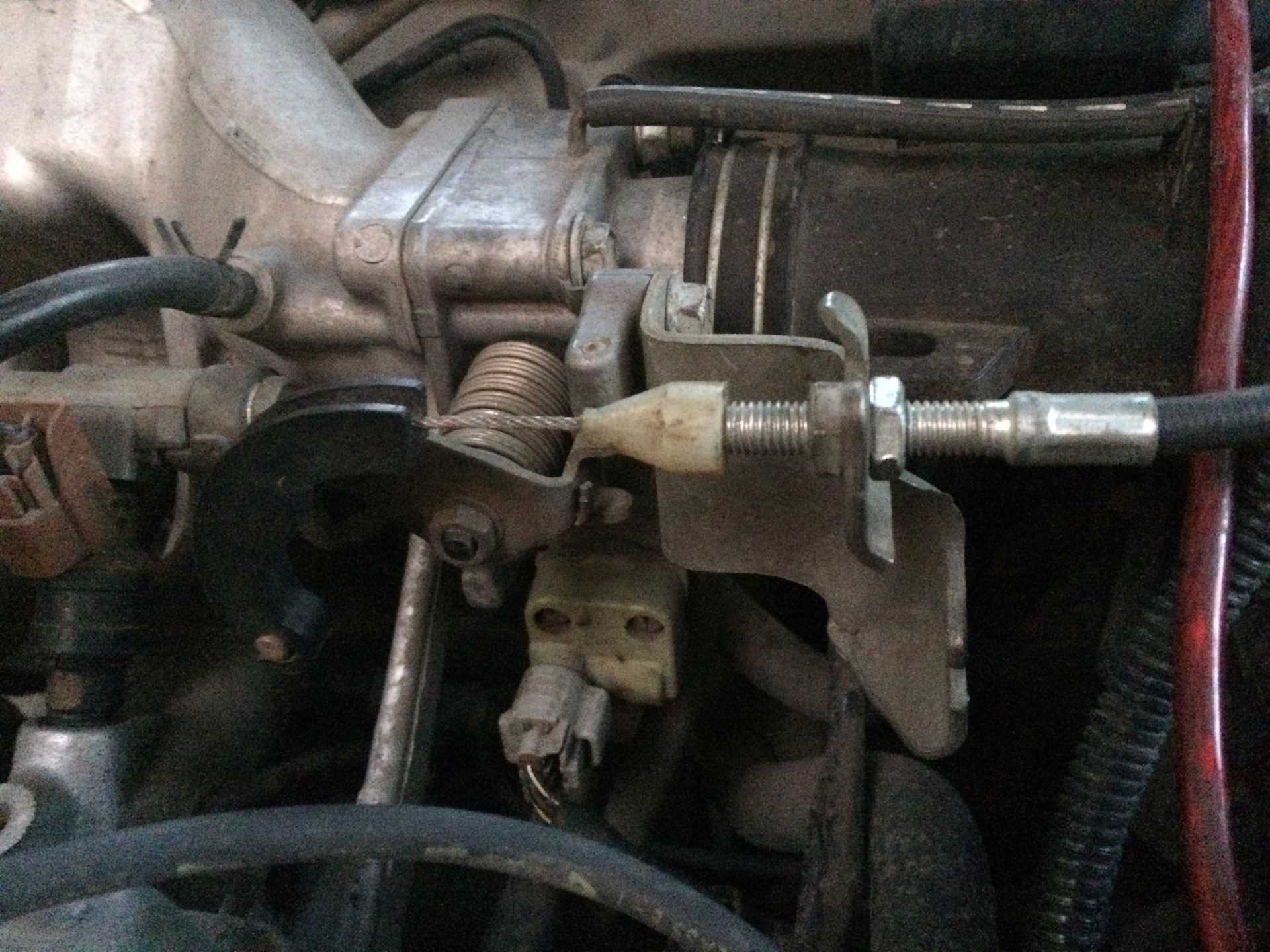

Что такое газовый кабель

Этот клапан расположен между воздушным фильтром и впускным коллектором. Если дроссельный клапан открыт, давление на входе сравнивается с атмосферным давлением. Когда он находится в закрытом положении, давление падает до вакуума. Это действие дросселя требуется для усиления тормоза, что позволяет учету (программному обеспечению) автомобиля продувать адсорбер в системе для улавливания паров газа.

Специальный кабель используется для открытия и закрытия дроссельной заслонки. Именно по этому адресу учитывается основная точка износа во время работы демпфера.

когда кабель газ должен быть заменен

Как найти момент, когда трос дроссельной заслонки ВАЗ-2110 просить замену? Специалисты советуют обратить особое внимание на следующие моменты при работе с этой частью автомобиля:

невозможно регулировать привод дроссельной заслонки;
при нажатии на педаль газа затвор не имеет права полностью открываться и закрываться;
железная часть кабеля начала «раскачиваться» (на это следует обратить внимание при проверке салона автомобиля);
во время работы дроссели газовый кабель постоянно глушит.

Если вы обнаружите одну из этих проблем во время эксплуатации собственного автомобиля, вам необходимо немедленно купить новую кабель надуйте клапан и замените его.

Как сделать замену трос газа на ВАЗ-2110: пошаговая инструкция

Можно заменить газовый кабель без посторонней помощи, для его следующего варианта вам понадобится партнер, который нажмет педаль газа.

замена трос газа

Изменить трос газа

на газели. Подпишитесь на мой канал Мой партнер AIR.

Эта процедура выполняется только при холодном двигателе. В противном случае существует опасность ожогов при замене кабеля.

Чтобы правильно заменить этот кабель на ВАЗ-2110, необходимо выполнить следующую пошаговую аннотацию:

1. Подготовьте необходимые инструменты:
2. отвертки разных размеров;
3. Плоскогубцы огромные и тонкие.
4. Удалить кабель дроссели:
5. воздушная труба снята (это необходимо, чтобы эта часть не мешала дальнейшим действиям с кабелем), винты на зажимных зажимах ослаблены;
6. шланг вентиляции картера отсоединяется с помощью отвертки;
7. снял удерживающую пружину, удерживающую сектор;
8. основная часть удаляется из канавки, когда сектор поворачивается против часовой стрелки;
9. трос отсоединен от дросселя.
10. Извлечение кабеля из кронштейна:
11. для автомобилей с 16 клапанами. с помощью тонких плоскогубцев снимается удерживающая пластина (благодаря которой кабель регулируется), а средняя часть кабеля вместе с держателем снимается с кронштейна на впускном коллекторе;
12. для автомобилей с 8 клапанами. гайка ослаблена, резиновая крышка отодвинута назад, средняя часть кабеля снята с кронштейна;
13. сам кабель проходит через предварительно разрезанный пластиковый зажим.
14. Снятие кабеля с салона:
15. отвертка отсоединяет край кабеля от педали акселератора.
16. Снятие его с моторного отсека (только что вытащил из салона).
17. Установка последней части:
18. кабель проталкивается через моторный отсек;
19. один край продвигается в кабину, прикрепленную к педали акселератора;
20. 2-й край прикреплен к дроссельной заслонке.

После завершения процедуры замены газового кабеля, это, безусловно, будет исправлено:

Здесь специалисты компании изучат аспекты замены газового кабельного инжектора ВАЗ-2110. Под газовым кабелем владельцы автомобилей понимают дроссельную заслонку, которая играет важную роль в правильной работе автомобиля. Дроссельная заслонка является конструктивной частью системы дозирования впускного топлива бензинового двигателя. Его основная функция заключается в регулировании количества воздуха, подаваемого в двигатель, для согласованности воздуха и топлива.

Настройки кабеля газовый ваз-2110

Он считается завершенным, когда заслонка полностью работает, когда педаль акселератора нажата и отпущена.

Источник

Как предупредить поломку троса на ВАЗ 2110

Провалившаяся педаль сцепления, отказавшего в самый неподходящий момент, — весьма неприятный итог неаккуратной и экстремальной езды. Ресурс троса крайне большой и он не часто требует замены. Поломка его, скорее всего, свидетельствует о возрасте вашего железного коня.

Типичные ошибки вождения, приводящие к поломке троса:

• не зажимайте педаль сцепления при езде, вызывая его пробуксовку. Это может вызвать не только обрыв троса, но и выход из строя КПП;
• старт с места с высоким вращающим моментом также является основным фактором, приводящим в итоге к обрыву тросика и требующим его замену.

К слову, выход из строя тросика — еще одна из самых щадящих и простых поломок на ВАЗ 2110. Куда более неприятной проблемой может оказаться замена вилки крепления сцепления (около 10% из общей массы соответствующих неисправностей). В этом случае ремонт обойдется в несколько тысяч рублей.

Таким образом, если у вас педаль сцепления провалилась в пол, причин может быть несколько:

необходимо заменить трос;

поломалась вилка включения сцепления;

трос попросту слетел со своих посадочных мест и требует перетяжки болтов.

Как заменить трос подсоса, он же трос привода воздушной заслонки на ВАЗ 2108-ВАЗ 21099

Снятие: 1) В начале операции вам потребуется снять корпус внутри которого находится воздушный фильтр. (Как снять корпус, смотрите в статье: «Замена корпуса »)

2) Следом проверьте положение ручки подсоса, она должна быть полностью утоплена. Если это не так, то исправьте проблему утопив ручку до самого упора.

3) После ослабьте с помощью двух гаечный ключей «на 8» болт, который крепит трос привода к рычагу управления заслонкой.

Примечание! Ключом который указан синей стрелкой гайку крутить не нужно, им нужно лишь удерживать эту гайку от проворачивания, в то время когда вы будете отворачивать вторым ключом болт крепления троса, он указан красной стрелкой!

4) Затем отложив один ключ в сторону, при помощи второго ослабьте болт крепления скобы оболочки тяги.

5) Далее отсоедините трос подсоса от карбюратора.

6) После чего переместитесь в салон автомобиля и извлеките полностью ручку подсоса. После полного извлечения отсоедините эту ручку от кончика троса привода.

7) Теперь с помощью крестообразной отвертки отверните два винта, которые крепят кронштейн троса подсоса.

Следом во внутрь протолкните кронштейн привода троса, и вследствие чего отсоедините электрический разъем выключателя.

9) После чего через отверстие в кузове автомобиля, потянув на себя извлеките трос подсоса.

Установка: 1) В начале просуньте новый трос в то же отверстие из которого вы его вынимали.

2) Далее тем наконечником на котором установлен кронштейн крепления, установите трос в отверстие.

Примечание! Во время установки подсоедините к новому тросу электрический разъем выключателя!

3) И после чего заверните оба винта которые этот кронштейн крепят.

4) Затем установите рукоятку подсоса на проволоку кончика троса.

5) Теперь переберитесь к двигателю и в связи с этим подсоедините другой кончик троса, к карбюратору.

6) Следом закрутите оба болта которые крепят этот самый трос к карбюратору.

7) И в завершение операции, проверьте работу троса подсоса, если она вызовет нарекания то в таком случае попробуйте отрегулировать привод воздушной заслонки. (см. «Регулировка привода воздушной заслонки »)

Примечание! Когда все операций будут закончены, сверху на крышку карбюратора установите корпус, во внутренней части которого находится фильтр служащий для очистки воздуха!

Разборка и сборка троса подсоса:

Разборка: 1) Сперва чуть-чуть отодвиньте защитный чехол от тяги. И сразу же после этого отсоедините клему выключателя, и лиши после проделанной операции снимите защитный чехол с тяги.

2) Теперь с помощью гаечного ключа полностью выверните сам выключатель, и вследствие чего снимите его.

3) Затем пассатижами отсоедините запорную скобу.

4) И вследствие этого снимите её, а после снятия вдоль троса снимите кронштейн крепления.

Сборка: 1) Операцию по сборке трос от начало и до конца произведите в обратной последовательности, установив для этого на трос: кронштейн крепления, запорную скобу, защитный чехол, а так же подсоедините клему выключателя и ко всему этому закрутите выключатель на свое место.

Как отрегулировать трос дроссельной заслонки на ВАЗ 2110-ВАЗ 2112

Кузов ВАЗ 2110 2111 2112 Снятие переднего бампера ВАЗ 2110 2111 2112

Примечание! На автомобили десятого семейства очень много двигателей устанавливалось, начиная от карбюраторных 1.5 и заканчивая инжекторными 16 клапанными моторами, сразу предупредим что карбюраторные движки от семейства Самара устанавливались на десятки, а информация по регулировки всех заслонок на карбюраторных Самарах у нас уже есть и размещена она в двух статья, первая называется: «Регулировка дроссельных заслонок», вторая: «Регулировка воздушной заслонки», поэтому если у вас карбюратор то сразу на них переходите, потому что в данной статье речь идёт только лишь об инжекторных автомобилях и карбюраторные мы затрагивать не будем!

1) Напишем кратко потому что в регулировки нет ничего сложного, да и нюансов не так много, в общём начнём с закрытой дроссельной заслонки (Это когда педаль газа отпущена и на неё ничего не давит), так вот если она не полностью закрыта, то регулировка её может производится за счёт троса, но не всегда можно тросом положение закрытой заслонки отрегулировать, поэтому в действие вступает регулировочный винт, который размещён на самом дроссельной узле (см. фото 1), его либо закрутить будет нужно, либо наоборот чуть-чуть ослабить, тем самым добившись полностью закрытой заслонки (И она ещё заедать не должна, учтите это), но с этим винтом нужно быть аккуратней, если его слишком затянуть то машина просто глохнуть будет или не заведётся вовсе, а если сильно выкрутить, то холостой ход увеличится, расход топлива тоже и заслонка приоткрыта будет, а проще всего его регулировать по оборотам, вот к примеру на прогретом двигателе у вас холостой раньше был 800 оборотов в минуту, вам нужно будет завести автомобиль, прогреть его точно так же и под регулировать этот винт, чтобы опять было как раньше 800 оборотов на стрелке тахометра, всё с регулировкой заслонки закончили, переходит к регулировки троса на 8 клапанных автомобилях ищите место где трос с кронштейном соединяется (см. фото 2), как только вы его нашли, возьмите два гаечных ключа и вращая ими регулировочные гайки (Гайка 1 и 2) отрегулируйте трос так как вам надо (Допускается его небольшое провисание, слишком сильно трос не перетягивайте), наподобие регулируются и 16 клапанные автомобили, там плоскогубцами или же руками вытаскивается металлическая пластинка (см. фото 3) и после чего производится регулировка троса, за счёт его перемещения (В зад и в перёд, см. фото 4), как только натяжение вас устраивает (Помните, не перетягивайте его) вставляется пластинка на своё место и на этом регулировка и закончена, под окончание проверьте открывается ли полностью дроссельная заслонка когда педаль нажата до упора и закрывается ли она.

Примечание! На счёт регулировочного винта пару слов скажем, самое главное его не с какими другими винтами не перепутайте (К примеру с винтами А, их кстати вообще нельзя выворачивать), он с боку стоит, для наглядности на фото ниже он стрелкой с буквой Б указан!

Дополнительный видео-ролик: На примере автомобиля Рено Логан, посмотрите как производится регулировка троса, она относится к 16 клапанным автомобилям, на десятках с 124 двигателем эта регулировка делается практически точно так же.

Примечание!» А на счёт 8 клапанных машин, регулировку троса смотрите чуть ниже, она кстати и к некоторым 16 клапанным относится (Если впускной коллектор не пластмассовый, а алюминиевый стоит)!

Регулировка вновь установленного троса

После того, как замена троса сцепления ВАЗ 2110 произведена, остается только выполнить его окончательную регулировку, еще потратив порядка 30 мин своего личного времени. Тем самым мы обеспечиваем комфортную и надежную работу механизма сцепления ВАЗ 2110.

Регулировка степени натяжения осуществляется при помощи изменения положения нижнего конца троса, зафиксированного в кронштейне КПП. Ориентироваться можно по положению соседней педали. Когда регулировка закончена, проверяем ее при помощи рулетки либо линейки.

Ход педали от исходного положения до ее упора в пол должен быть в пределах 125 мм с погрешностью в 5 мм в большую или меньшую сторону. Если положение педали не соответствует указанным рекомендациям — следует продолжить регулировку.

Когда неожиданно проваливается в пол педаль сцепления, скорее всего, произошел обрыв тросика. Замена тросика сцепления ваз 2112 выполняется легко и даже несколькими способами. Специальный инструмент и навыки специалиста вам не потребуются, любой водитель способен заменить тросик сцепления ваз 2112 самостоятельно.

Важные моменты замены троса

• Как показывает практика, процедура замены троса на «десятке» начинается с моторного отсека. От вас требуется удерживать вилку и одновременно с этим натягивать трос, снимающийся с вилки.
• Затем снимается крепеж троса с кронштейна, который находится на коробке переключения передач. Выполнив эту процедуру, переходим в салон и демонтируем поврежденный элемент, то есть тросик.
• На результат ремонта влияет не только качество нового троса, но и правильность проведения всей процедуры замены.
• Если вы имеете дело с «десяткой» из опытно промышленной партии, тогда кронштейн будет представлен как болт с головкой под крестовую отвертку. Чтобы подобный крепежный элемент демонтировать, обычной отверткой обойтись не удастся. Потребуется специальный укороченный инструмент.
• При обрыве троса во время движения, открутить кронштейн можно подручным инструментом, но через предохранительный блок.
• Настоятельно рекомендуется заменить нестандартный болт на обычный, для откручивания которого подойдет простой гаечный ключ.
• Обязательно держите в автомобиле набор инструментов, поскольку крайне редко трос рвется в подходящий момент. Вряд ли вообще существует подходящий момент для любого вида поломки машины.

Демонтаж

Далее необходимо снять старый трос, что позволит установить новый элемент системы сцепления. Последовательность работ при этом будет следующей:

• Снимите стеклоочиститель со своей «десятки».
• Ослабьте немного контргайку и регулировочную гайку.
• Извлеките из вилки отключения сцепления ободок поврежденного троса.
• Немного сдвиньте чехол нижнего наконечника кожуха троса, используя ключ на 17.
• Одновременно с этим нужно ослабить гайку фиксации наконечника к кронштейну. Наконечник нужно придерживать вторым ключом на 17, что позволит предотвратить проворачивание.
• Достаньте из кронштейна искомый наконечник.
• Кронштейн механизма стеклоочистителя держится на 2 гайках, которые нужно открутить. Плюс демонтируйте непосредственно сам кронштейн.
• Не забывайте, что при обратной сборке кронштейн требуется установить наклонной частью в сторону передка автомобиля.
• Теперь вы окручиваете винт крепежа защитного чехла и снимаете его держатель.
• Отогните немного чехол, что позволит достать крепеж наконечника тросика к педали, отвечающей за сцепление .
• Подденьте при помощи плоской отвертки и снимите опорную скобу с «пальца», а затем демонтируйте наконечник тросика с него.
• Следующий шаг заключается в демонтаже болта фиксации держателя троса к кронштейну педали. Так вы сумеете наконец-то вытащить поврежденный трос через салон.
• Но и это не все. Снимите с пальца педали втулку.
• Если втулка поломана или износилась, ее обязательно замените на новую. Но учтите, конструкцией предусмотRenault, что втулка разрезана. Потому это не дефект, возникший в ходе эксплуатации, а задумка изготовителя.

READ Не включается задняя передача ВАЗ 2109

Подготовка

В ходе подготовки рекомендуем не просто настроиться на работу, но и изучить руководство по эксплуатации, просмотреть несколько наглядных видео. Это даст вам дополнительные знания и понимания того, что предстоит сделать с системой сцепления.

Также запаситесь необходимыми инструментами:

Обрыв троса сцепления. Как двигаться, как заменить на ВАЗ 2110

• Гаечный ключ на 8;
• Два гаечных ключа на 17;
• Отвертка крестообразного типа;
• Новый качественный тросик сцепления;
• Смазочные материалы.

Установка

Самое сложное, пожалуй, позади. Но считать работу завершенной никак нельзя. Установка нового троса не включает в себя сложные процессы, но ведь потом потребуется обратно собрать всю конструкцию, отрегулировать сцепление

и проверить его в работе.

Установка выполняется следующим образом:

• Непосредственно перед установкой, снимите втулку с пальца педали, чтобы проверить ее на предмет целостности. Как отмечалось ранее, при ее повреждении обязательно выполняется замена элемента;
• Крепеж нового троса выполняется в соответствии с демонтажем, только проводятся все процессы в обратном порядке;
• Конец тросика засовывается через салон в моторный отсек, после чего выполняется фиксация на педали сцепления автомобиля;
• Далее трос вместе с вилкой включения зацепляют и ведут к кронштейну крепления на коробке передач, где происходит фиксация;
• Проверяется ход педали, который должен составлять около 13 сантиметров от пола. О регулировке сцепления мы расскажем вам отдельно, в специально подготовленном материале.

Что ж, на этом замену троса можно считать завершенной. Она имеет определенные сложности, однако при грамотном подходе с работой вполне можно справиться своими силами.

Как заменить трос на ВАЗ-2110?

Существует два способа замены порванного привода, один из которых длительнее по времени и требует снятия с авто дополнительных элементов, но выполняется удобнее.

При втором способе ничего с авто снимать не надо и делается все быстрее, хотя удобство выполнения – хуже. При этом алгоритм работ при обоих метода – один и тот же, поэтому рассмотрим, как все делается по первому способу, он все же удобней и тоже не займет много времени:

Автомобиль ставим на ровную площадку или обочину (при выполнении работ в дороге) и обездвиживаем его ручником или противооткатными упорами, положенными под колеса. Смотрим, действительно ли порван трос, или причина провала – в поломке вилки выжимного подшипника. Для удобства работы в подкапотном пространстве можно снять с авто АКБ;
Высвобождаем трос в подкапотном пространстве. Если он порван, то можно сразу вытянуть часть его из обмотки просто выведя его из зацепления с рычагом вилкой сцепления. В случае, когда замена выполняется из-за «распушивания», то сначала отворачиваем гайки крепления оплетки троса (они дополнительно являются и регулировочными) от кронштейна крепления, расположенного на корпусе КПП.

Берем два ключа на 19 и послабляем их, после чего выводим через прорезь. Затем послабляем две гайки (на 8 и 10) привода выключения сцепления и только после этого вытаскиваем наконечник, для чего рукой поджимаем рычаг вилки и выводим тросик вместе с упорной втулкой.

Снимите кронштейн стеклоочистителя, для этого нужно выкрутить две гайки
Обратите внимание, в какую сторону направлена плоскость кронштейна;

Поскольку привод извлекается через салон, то с части троса, проходящей в моторной части, снимаем все, что может помешать протягиванию его через технологическое отверстие – упорную втулку, гайки на 19 и шайбы.
Переходим в салон. Необходимо снять наконечник троса со штока крепления на педали
Для этого забирается под приборную панель, и находим фиксирующую пластину, которая удерживает наконечник от соскакивания со штока. Она находится под защитным чехлом.

Чтобы добраться до нее придется одной рукой удерживать педаль в исходном положении, а второй поддевать отверткой фиксатор, причем делать это надо аккуратно, чтобы после снятия не потерять его.

После этого скидываем наконечник со штока

Также желательно снять и проверить пластиковую втулку, установленную на штоке и если заметны следы сильного износа, при сборке заменить и ее;

Откручиваем гайку кронштейна крепления оплетки троса, расположенный под панелью и снимаем его со шпильки;

Вытягиваем трос в салон, причем аккуратно, поскольку на многих моделях через технологическое отверстие для протяжки привода проходят провода и важно их не повредить, и не оторвать от контактов;

Запускаем через отверстие новый трос, крепим его кронштейн, накидываем наконечник на шток педали и фиксируем его пластиной. Если в процессе снятия фиксатор затерялся, можно воспользоваться тонкой проволокой или скрепкой;
Закрепляем оплетку троса на кронштейне КПП и после этого заводим наконечник с упорной втулкой в рычаг вилки

На этом замена завершена и остается только провести регулировку;
Не забудьте смазать палец педали сцепления и поводок смазкой ЛИТОЛ 24 или аналогом.

Данная последовательность замены идентична для всех моделей 10-й серии – 2110, 2111, 2112. Поэтому и тросики у них взаимозаменяемы.

А вот на более ранних моделях – 2108-21099 трос отличается, да и последовательность работ – несколько иная.

Ход педали

С этого начинается весь процесс. В заводском руководстве указано, что нормальный ход составляет около 13 сантиметров. Гайка и контргайкаНо с течением времени параметр увеличивается, поскольку накладка ведомого диска изнашивается.

Это ведет к тому, что педаль немного поднимается. Замерить показатель не сложно.

1. Откройте дверь, ведущую к водительскому месту в салоне.
2. Присядьте, чтобы оказаться возле педалей.
3. В коврик под педалью уприте обычную линейку, расположив ее перпендикулярно относительно педали сцепления.
4. Замерьте расстояние от коврика до крайней точки педали, то есть максимальное расстояние.
5. Если показатель составляет 16 сантиметров и больше, это говорит о срочной необходимости проведения настройки.

Инструкция руководство ваз 2109 замена тросика газа:

Советы автомобилистам про ВАЗ

Ремонт авто своими руками смотреть видео

Самые новые публикации ремонта и инструкция по ремонту автомобилей разных марок. Ремонт автомобиля своими руками становится интереснее и проще. Наш блог доступно покажет видео по ремонту автомобиля и расскажет как быстро сделать ремонт авто. Желаем приятного просмотра!

После замены троса газа на Ваз 2109 его следует настроить по педали акселиратора

Нажмите до упора на педаль газа. При этом дроссельная заслонка первой камеры должна полностью открыться. Это можно определить по положению сектора управления дроссельными заслонками, который должен переместиться в крайнее положение

Отпустите педаль газа, при этом дроссельная заслонка Ваз 2109 первой камеры должна полностью закрыться. Сектор управления дроссельными заслонками должен переместиться до упора в обратную сторону. Если этого не произошло, отрегулируйте привод

Для регулировки привода газа Ваз 2109 ослабьте одну из регулировочных гаек. Заворачиванием другой гайки добейтесь такого положения, чтобы дроссельная заслонка полностью открывалась и закрывалась. Затем затяните гайку, которая была ослаблена.

При заворачивании гайки 1 заслонка открывается, а при заворачивании гайки 2 заслонка закрывается.

Работа по смазке тросика газа займет у вас не более 15 минут. Для смазки тросика, необходимо пролить его маслом, подойдёт даже отработанное моторное масло. Тросик проливается таким образом, чтобы он весь покрылся слоем масла и ходил в защитной оплётке без помех и заеданий. Для смазки тросика газа нужно заливать масло со шприца туда, куда показывает стрелка на рисунке ниже.

Масло для смазки тросика заливается шприцом таким образом, чтобы оно проникло внутрь защитной оплётки тросика газа и смазало его. В идеале лить нужно до тех пор, пока оно не просочиться в салон, где тросик газа подсоединён к педали акселератора. Это может показаться нудным занятием, ведь возможно масло будет идти медленно, если оно вязкое. Однако оно того стоит. Процесс смазки тросика газа можно ускорить, отсоединив тросик газа от дроссельной заслонки и расположив его так, как вы считаете нужным для более быстрого проникновения масла внутрь защитной оплётки тросика газа.

Смена тросика газа

Смена тросика газа на Газели. Подписка на мой канал Моя партнёрка AIR .

Данная процедура проводится только тогда, когда движок находится в прохладном состоянии. Иначе появляется опасность получить ожоги в свое время проведения работ по смене тросика.

Смотрите:

Чтоб верно произвести смену данного тросика на ВАЗ-2110, необходимо придерживаться последующей пошаговой аннотации:

1. Приготовить нужные инструменты:
2. отвертки различных размеров;
3. пассатижи – огромные и тонкие.
4. Произвести демонтаж троса заслонки дросселя:
5. снимается воздушный патрубок (это нужно, чтоб данная деталь не мешала при последующих действиях с тросиком), ослабляются винты на стяжных хомутах;
6. используя отвертки отсоединяется вентиляционный шланг картерных газов;
7. снимается стопорная пружина, удерживающая сектор;
8. рукою извлекается основная деталь из паза при повороте сектора против часовой стрелки;
9. трос отсоединяется от узла дросселя.
10. Извлечение тросика из кронштейна:
11. для 16-клапанных автомобилей – при помощи тонких плоскогубцев вынимается стопорная пластинка (благодаря ей осуществляется регулирование тросика) и извлекается из кронштейна на впускном коллекторе средняя часть тросика вкупе с его держателем;
12. для 8-клапанных автомобилей – ослабляется гайка, отодвигается резиновый чехол, вынимается из кронштейна средняя часть троса;
13. сам трос протягивается через пластмассовый хомут, который за ранее разрезается.
14. Извлечение троса из салона тс:
15. отверткой отсоединяется край тросика от педали акселератора.
16. Изъятие его из подкапотного места (просто растягивается из салона).
17. Установка новейшей детали:
18. трос засовывается через моторный отдел;
19. один край просовывается в салон, присоединяется к педали акселератора;
20. 2-ой край крепиться к заслонке дросселя.

После выполнения процедуры смены тросика газа непременно производится его регулировка:

1. Попускаются хомуты на соединениях впускной трубы и дроссельного корпуса, на стыковке шланга огромного вентиляционного круга картера и штуцера, что размещается на крышке головки блока.
2. Проверяется работа заслонки дросселя (для этой цели пригодится помощь напарника):
3. при вполне утопленной педали акселератора она открыта целиком;
4. при вполне отпущенной педали акселератора она вполне закрыта.

Если в итоге проверки выявлено, что дроссельная заслонка раскрывается не во всех проявлениях, то необходимо попустить гайку на кронштейне, вторую от конца троса и закрутить первую гайку.

Если заслонка дросселя не запирается на полную катушку, при таких обстоятельствах следует попустить первую гайку от конца троса и затянуть вторую гайку.

Регулировка тросика газа ВАЗ-2110 считается законченной, когда заслонка будет работать на полную катушку в свое время нажатия и отпускания педали газа.

Чтобы произвести замену троса сцепления на ВАЗ-2112 надо загнать автомобиль на смотровую яму или эстакаду. Если такой возможности нет, то можно просто поднять левую сторону автомобиля на домкрате. Но последний способ замены будет менее удобен. Также при этом машину потребуется поставить на ручник, а под задние колеса положить брус, чтобы автомобиль не двигался с места во время проведения работ.

Назначение тросика и его место в устройстве

В машинах ваз 2112 стоит механический привод, он устанавливается на легковых автомобилях семейства ВАЗ и не только, которые оснащены силовыми агрегатами небольшой мощности. Этот вид привода выгодно отличается от других очень простым устройством и дешевизной при его производстве. Кроме этого, механический привод прост в ремонте и обслуживании, потому что содержит в себе минимальное количество необходимых элементов, смотрите фото ниже:

• Как видно из схемы, главный элемент механического привода представлен гибким тросиком, заключенным в оболочку
• Педаль сцепления располагается в салоне автомобиля и через гибкий трос связана с рычагом (вилкой сцепления)
• В месте соединении вилки и троса находится регулировочное устройство, которое предназначено для регулирования свободного хода педали
• Работа привода невероятно проста: водитель жмет на педаль
• Этим он приводит в движение на ваз 2112 тросик сцепления, который тянет рычажное устройство
• Это устройство (вилка) перемещает выжимной подшипник по направляющей
• Выжимной подшипник давит на лапки (лепестки) корзины
• Таким образом, происходит выключение сцепления
