Разборка и сборка коробки передач

Техническое обслуживание

Заявленный ресурс двигателей «Оки» в условиях своевременного и правильного обслуживания – 120 тыс. км. То есть эти агрегаты, несмотря на ряд врожденных проблем, можно назвать относительно надежными в своей категории.

Регламентный срок прохождения ТО – каждые 15 тыс. километров пробега. В рамках обслуживания меняют масло (желательно использовать синтетическую смазку, если в двигатель заливали полусинтетику, интервал снижается до 10 тысяч км.). Поэтому выбирая, какое масло залить в двигатель «Ока» и когда, следует уточнить, какая жидкость уже находится в картере. При замене промывается масляная система и меняется масляный фильтр. Степень вязкости масла – 0W 40. 5W 40, 10W 40, в зависимости от сезона.

Регулировку клапанных зазоров полагается делать каждые 30 тысяч, но фактически ее проводят по необходимости и реальному состоянию двигателя. Также на этом пробеге следует прочищать карбюратор и регулировать холостой ход.

Через 60 тысяч пробега следует менять жидкость в охлаждающем контуре. Если не произвести этого вовремя, субстанция деградирует и потеряет антикоррозийные и смазочные свойства, уменьшая ресурс системы в целом. При данном пробеге строго обязательна и замена изношенного ремня ГРМ: если он оборвется, клапана загнет, что приведет к необходимости менять двигатель или делать дорогой ремонт.

Как снять двигатель с Оки

Автомобили особо малого класса ВАЗ и СеАЗ «Ока» 1111 и 1113 были единственными моделями отечественного автопрома, оснащавшиеся двухцилиндровыми силовыми установками с водяным охлаждением. Эти моторы были очень компактны и конструктивно сделаны очень неплохо.

Но, как и любой силовой агрегат, двигатели «Оки» после длительной эксплуатации требовали капитального ремонта. Причем часть восстановительных работ, особенно кривошипно-шатунного механизма и цилиндропоршневой группы, значительно легче выполнять на снятом двигателе, поэтому обязательно нужно знать, как снять двигатель с «Оки».

В целом, снятие двигателя с «Оки» — операция не сложная, но нужно знать последовательность выполнения действий. Также потребуется наличие соответствующего оснащения.

Заклинило рычаг КПП

В любом случае необходимо извлечь последний крепёжный элемент после того, как будет отвёрнута к кронштейну кузова гайка болта, фиксирующая левый рычаг подвески.

Ремонт подушки коробки не обходится без многих действий, о которых писалось выше.

После этого останется только снять рычаг. Ещё один довольно важный элемент — вилка КПП, за её состоянием тоже надо следить.

В ёмкость нужно будет слить всё оставшееся масло. Кап ремонт КПП предполагает и выворачивания из шестерён полуосей дифференциала такой детали, как привод колёс. Заглушки ставятся на то место, где раньше были шестерни. После того как регулировка КПП закончена, обычно переходят к установке левой опоры подвески, кронштейнов задней части автомобиля.

Любые подобные работы, в том числе и ремонт вторичного вала, должны учитывать общую схему коробки передач, основной принцип её работы. Её содержит книга по ремонту коробки. То же самое касается функциональности составных элементов, иначе опора рычага КПП не может быть заменена, как и другие детали.

Демонтаж КПП Лада Калина на специализированной СТО.

Особенности ремонта полностью знакомы только настоящим профессионалам. Лучше доверить работу им, если нет должного опыта, некоторых практических навыков.

Необходимо полностью промыть механизм водой перед тем, как разбирать его, выявлять неисправность КПП. Проблемы при ремонте могут возникнуть, если не установить саму деталь на специальном стенде. Полностью демонтируется кронштейн, который отвечает за фиксацию троса сцепления, подвеску мотора.

Многие дают полезные советы по замене КПП ВАЗ. Согласно им, в любом случае понадобится снять заднюю крышку у картера.

Замена сцепления без снятия коробки ока — бортжурнал Лада Ока НН52 2002 года на DRIVE2

Посмотрел в интернете как сцепление поменять и афигел. Спросил отца он сказал что можно и не снимать коробку! Ок так и сделаем)Первым делом снимаем капот и бампер для удобства.Снимаем радиатор и за одно потом поменяем патрубки и охлождайку.Снимаем стартер и откручиваем трос сцепления.Откручиваем минус с коробки и трос спидометра.Откручиваем шаровые и большие гайки с гранат, что бы гранаты вышли из колеса.Откручиваем тяги идущие на коробку.

Теперь откручиваем 2 болта на 17 крепящие коробку к мотору и лезем е*ться с третьим который упирается в подушку от мотора и не вытащится но позволит отсоединить коробку от мотора для него подойдет кривой накидной ключ на 17

вот такой

Снимаем подушку дом коробку.Все отсоединяем коробку от мотора, получается щель ее хватило что бы открутить корзину и заменить диск сцепления и корзину, самое сложно поставить ровненько, что бы потом вал зашел.

Заодно поменял выжимной подшипник и вилку сцепления с пыльником. в комплекте шла смазка для вала намазал и ее, по ощущениям шрусовая.

Заняло 2 дня, гайков накрутился от души.Заодно переобулся на лето и пропенил бампер что бы по жестче был.

Не спешите покупать комплект патрубков охлаждения т.к. эти комерсанты экономят на каждом миллиметре в результате чего нижний патрубок от радиатора начинает задевать одной стороной об трос сцепления а второй стороной об вентилятор радиатора. По этому советую купить 2 патрубка верхних идущий на радиатор и из него сделать по длиньше патрубки идущие от мотора на термостат и угловой т.к. их длинна влияет на положение нижнего.По деньгам вышло примерно так 2000 за комплект сцепы и патрубки что то типа на 500р. а еще же вилка и пыльник ну пусть 3000 будет.

И еще яма и трещетку вам в помощь очень облечают процесс гайкокрутки))

Цена вопроса: 3 000 ₽

Ремонт узла

Составные части сцепления ремонту не подлежат, и для восстановления работоспособности узла все неисправные элементы нужно поменять. А чтобы произвести замену, нужно демонтировать с авто КПП.

В целом, общий алгоритм работ выглядит так:

После этого удастся снять компоненты сцепления. Корзина с ведущим диском и расположенным под ним ведомым диском будут располагаться на маховике, подшипник же вместе с направляющей и вилкой отойдут вместе с коробкой.

Добравшись до необходимых деталей этого выполняется замена вилки сцепления, корзины, подшипника, дисков.

Сборка выполняется в обратной последовательности. Но чтобы все правильно поставить, следует учесть один нюанс – центровку ведомого диска. При установке корзины диск может сместиться из-за чего КПП поставить на место не удастся. Решить проблему позволяет правка, сделанная из обрезка первичного вала КПП.

Напоследок отметим, что сцепление на «Ока» по конструкции хоть и идентично ВАЗ-2108, но детали – не взаимозаменяемы из-за разницы в размерах. Поэтому от других авто элементы сцепления не подходят и покупать нужно только запчасти, предназначенные для установки на ВАЗ «Ока».

Механизм выбора передач

Это приспособление в отечественной коробке передач «Нивы-21213» оснащается направляющим пластинчатым элементом с восемью прямоугольными гнездами, шайбами, рычагом переключения, упрочненным остовом и блокировочной скобой. Указанные составляющие компоненты стягиваются тремя болтами к крышке коробки в задней части. Нейтральная позиция задается установкой рычага между 3 и 4 скоростями. Окончательная фиксация выполняется при помощи подпружиненных планок, воздействующих на рычаг внизу.

Благодаря согнутому лепестковому виду скобы случайная активация заднего хода вместо четвертой передачи становится невозможной. Для включения задней скорости рычаг коробки передач «Нивы» переводят в крайнее нижнее положение, его выступ должен опуститься ниже лепестка скобы. Особенность этой конструкции повышает безопасность движения.

1. гайки фланцевого крепежа; 2. хомут; 3. муфта эластичная; 4. поперечина подвески.

Цилиндро-поршневая группа

Материалом изготовления поршня выступает жаростойкий алюминиевый сплав, деталь в процессе изготовления подвергается дополнительно термообработке.

Днище поршня – плоское (что делает двигатель «втыковым»), но существует возможность установки поршней от ВАЗ-2108 с проточками на днище под клапаны.

Количество колец – 3. Два верхних – компрессионные, 3-е – маслосъемное. В проточке для маслосъемного кольца проделано отверстие для стока смазки, снятой со стенок цилиндра.

Компрессионные кольца обеспечивают герметизацию камеры сгорания (в цилиндрах создается необходимая компрессия). Дополнительно они участвуют в теплообмене – отводят тепло от верхней части поршня и передают его на стенки цилиндра. Маслосъемное кольцо оснащено радиальным расширителем для повышения площади соприкосновения со стенками.

ВАЗ 1111

Модель11111113

Тип кузовахэтчбекМест4Дверей3Объем багажника Размеры и вес автомобиля Длина3200 Ширина без зеркал1420 Высота1400Масса собственная635645Полезная нагрузка340База2180Колея спереди1210Колея сзади1200Дорожный просвет до картера сцепления150Дорожный просвет до поддона картера двиг.170Особенности устройстваДвигатель111111113Шины12″Ведущие колесаПередниеРулевое управлениеРеечноеПодвеска передняяМакферсонПодвеска задняяПродольн. рыч.Число ступеней коробки передач4Передаточные числа коробки передач I3,7 II2,06 III1,27 IV0,9 Задний ход3,67Передаточное число главной передачи4,544,1 или 4,3Тормоза передниеДисковыеТормоза задниеБарабанныеПривод стояночного тормозаТросовыйПривод сцепленияТросовыйДинамические и эксплуатационные характеристикиСкорость максимальная с водителем и 1 пассажиром120Скорость максимальная с полной нагрузкой115130Время разгона до 100 с водителем и 1 пассажиром30 Время разгона до 100 с полной нагрузкой3624Радиус поворота наименьший4,6Максимальный подъем без разгона, в градусах30Тормозной путь груженого с 80 км/час43,2Расход топлива при 90 км/час Расход топлива при 120 км/час Расход топлива при городском цикле движения Емкость топливного бака30Масса буксируемого прицепа с тормозами Масса буксируемого прицепа без тормозов Максимальная масса багажника на крышене предусмотрено

infoaboutauto.narod.ru

Демонтаж узла с авто

Благодаря простой конструкции, ремонт КПП «Ока» своими руками вполне возможен. Чаще всего проблем доставляет снятие КПП с авто, а не ее ремонт.

Демонтаж КПП с «Ока» возможен двумя способами – снимается только сама коробка или она извлекается вместе с силовой установкой, и уже потом КПП отсоединяется от мотора и подвергается ремонту.

У каждого из способов есть свои определенные сложности. В первом случае приходится отсоединять узел в достаточно стесненных условиях и требуется откручивание и отсоединение множества компонентов, но двигатель не затрагивается. Если же выполняется снятие вместе с силовым агрегатом, то нужно сливать технические жидкости, отсоединять практически все навесное оборудование, но само извлечение мотора с коробкой проходит проще.

Снятие только КПП

Алгоритм работ по снятию КПП рассмотрим на примере, когда двигатель не затрагивается:

Автомобиль устанавливаем на смотровую яму, эстакаду или задействуем подъемник;
Срываем и скручиваем гайки крепления приводных валов в ступице;
Передок авто вывешиваем, снимаем передние колеса;
Отсоединяем клемму АКБ;
От коробки отсоединяем все провода и тросы («массовый» провод, штекер датчика включения сигнального света движения задним ходом, тросы);

Снимаем стартер;
Отворачиваем крепление нижнего щитка корпуса сцепления и снимаем его;
Откручиваем тяги привода (реактивную, рычага привода);
Отсоединяем от продольной балки опоры рулевого механизма (предварительно открутив крепежи);

Демонтируем поперечину;
Вытаскиваем концевики валов привода из ступицы;
Высвобождаем левую сторону стабилизатора поперечной устойчивости (для этого откручиваем крепление его стойки и кронштейна);
Разъединяем крепеж опорного кронштейна силовой установки, размещенной на коробке;
Ставим под КПП упор (трансмиссионную стойку, массивный деревянный брус подходящей длины);
Выкручиваем крепежи левой продольной балки подрамника и снимаем ее;

Извлекаем концевики приводных валов из КПП (выбиваем их, используя наставку);
Снимаем с КПП опорный кронштейн мотора;
Выкручиваем все крепежи коробки к двигателю;
Смещаем коробку в сторону левого колеса, чтобы вывести концевик первичного вала и извлекаем ее;

Снимать коробку следует с помощником, поскольку достаточно массивный узел при снятии придется держать над головой.

Извлечение вместе с двигателем

Один из достаточно интересных методов демонтажа КПП вместе с двигателем – методом опускания узлов вниз. Причем эта технология позволяет обойтись даже без смотровой ямы.

Общий алгоритм действий такой:

Сливаем тех. жидкости;
Отсоединяем от мотора и КПП все элементы, которые идут за пределы моторного отсека (патрубки системы охлаждения, топливные трубопроводы, проводку, тросы, тяги привода. Также демонтируем радиатор системы охлаждения, отсоединяем от приемной трубы системы отвода выхлопных газов глушитель и откручиваем трубопроводы тормозной системы от передних тормозных механизмов);
Отсоединяем от рулевого механизма колонку;
Скручиваем крепежи опор амортизационных стоек;
Под двигатель снизу укладываем «подушку» (деревянный поддон);
Выкручиваем все крепежи подрамника к кузову (после чего двигатель вместе с КПП, передней подвеской, рулевым механизмом, подрамником опустится на «подушку»);
Поднимаем передок авто и отталкиваем его назад;

После этого уже выполняется демонтаж коробки, ее разборка, дефектовка составляющих, ремонт и замена неисправных деталей.

Недостатком этого метода можно считать определенную сложность обратной сборки, поскольку правильно «подвести» и надеть кузов на подрамник удается не с первого раза.

Статья в тему — Устройство двигателя ОКА

Как снять двигатель ока без коробки

Видео посмотрело: 2752006

Описание: Добрый день читатель, ремонт авто своими руками – это собрание всевозможных инструкций (статьи, видео, фотоотчёты, вопросы/ответы) которые наглядно показывают как сделать ремонт своими руками. Для удобства использования сайта etlib.ru все материалы разделены по маркам и моделям авто, а также на категории и типы материалов. При покупке машины автолюбители все чаще интересуются про ремонт автомобиля своими руками. И так все по порядку, длина кузова вашего автомобиля — 3619, ширина — 1335, высота — 1012 мм. Колесная база составляет 2117 мм. Дорожный просвет 156 мм. Автомобиль оснащается гибридным силовым агрегатом. четырех—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый двигатель приходится по шестнадцать клапанов. Диаметр одного цилиндра составляет 38 мм, ход поршня – 25 мм. Коленвал двигателя разгоняется до 6000 оборотов в минуту. Максимальный крутящий момент удерживается вплоть до 12000 оборотов в минуту.

Оригинальное название видео:

Дата выхода: 08. 08. 2013 года

Выложил админ: по просьбе Соломона

Рассуждение автовладельца по имени Федосей : Понравились умные прибамбасы в части света, Эко-драйв интересная штука, хотя не сразу понял, как его обуздать, но на второй день езды подружились. Хорошая динамика при движке 2,5 л. Ну и что касается расхода бензина, тут конечно зависит от манеры езды, но у меня пока получается в пределах разумного. Городской цикл летом получился от 10,5 до 11,1, зима 12,3 – 12,5, но это опять же кто как ездит. Ha Авенсисе 2,0 c механикой у меня смешанный цикл был 9,3-10,5, a вот сын на нем катается не ниже 12,0. Что касается езды по не совсем дорогам, езжу на “липучке” Хакапеллита, машина уверенно и красиво идет по снежку и дачному бездорожью и летом и зимой, и лед не очень его напрягает, то есть свое назначение оправдывает полностью, удобный багажник c подъемником, дверь вверх, a не вправо, как у старого PABa, тоже очень большой плюс. Рабочее место пилота отличное, под мой размерчик. Словом машина именно такая, которая мне и была нужна.

Смех в теме: – Мне вот очень нравится этот сорокасантиметровый стакан для вина.- Это ваза.- А я смотрю, ты мало что смыслишь в вещах, да?

Необходимые инструменты для работы: 1. кувалда; 2. Рожковый ключ на 8; 3. Торцевой ключ 8; 4. шкурка; 5. мыло; 6. тосол;

Коробка передач

ключи «на 10», «на 13», «на 17» и «на 19»
упор под коробку передач

Перед началом работы

Отсоедините провод от клеммы “–” аккумуляторной батареи. Слейте масло из коробки передач. Снимите стартер. Ослабьте затяжку гаек ступиц и гаек крепления передних колес.

1. Отверните гайку крепления наконечника “массового” провода к коробке передач и.

2. . отсоедините его от коробки передач.

3. Отсоедините трос привода от вилки выключения сцепления и кронштейна на задней крышке коробки передач и отведите его в сторону (см. подраздел 11.2.6.).

4. Отвернув гайку крепления, отсоедините трос привода спидометра от коробки передач.

5. Отверните верхний болт крепления коробки передач к двигателю.

Обратите внимание: под головкой болта установлена пружинная шайба

7. Отсоедините колодку с проводами от выключателя света заднего хода.

8. Отверните три болта крепления (под головками болтов установлены пружинные шайбы) и.

9. . снимите нижний щиток картера сцепления.

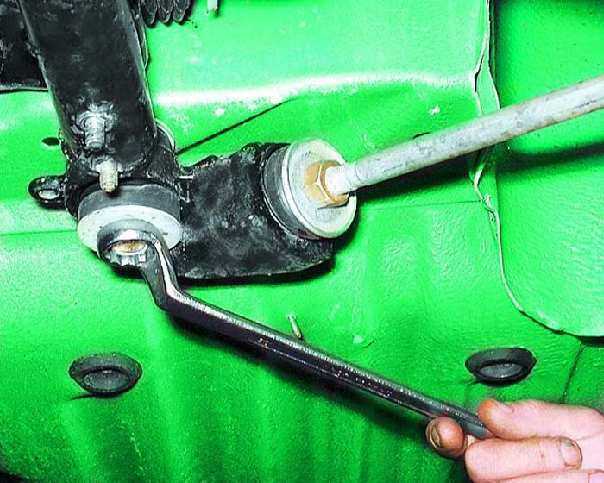

10. Удерживая вторым ключом болт крепления реактивной тяги от проворачивания, отверните гайку.

Обратите внимание: под гайкой установлены пружинная и плоская шайбы

12. Отсоедините реактивную тягу от коробки передач, вынув болт.

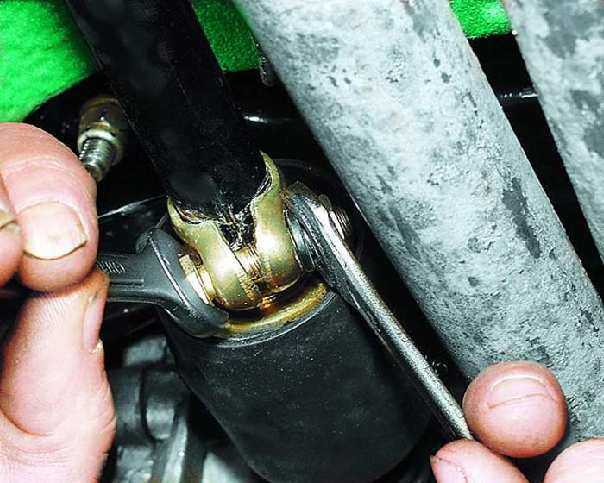

13. Ослабьте затяжку хомута крепления тяги привода переключения передач к шарниру штока выбора передач.

14. Разожмите хомут с помощью отвертки.

15. Отсоедините тягу привода переключения передач от шарнира штока выбора передач.

16. Подвесьте к выпускной трубе обе тяги.

17. Отверните две гайки крепления опоры рулевого механизма к левой продольной трубе подрамника.

18. Отверните две гайки крепления поперечины к подрамнику.

Обратите внимание: под каждой гайкой установлена пружинная шайба

20. Снимите поперечину со шпилек.

21. Отверните гайки ступиц и выведите хвостовики наружных шарниров из ступиц обоих передних колес (см. подраздел 11.3.1.).

22. С левой стороны, удерживая вторым ключом от проворачивания болт крепления стойки стабилизатора к рычагу, отверните гайку (под гайкой установлена пружинная шайба).

23. Отсоедините стойку от рычага подвески, вынув болт.

24. Отвернув две гайки крепления, снимите со шпилек кронштейн крепления штанги стабилизатора с левой стороны.

25. Удерживая вторым ключом от проворачивания болт крепления левой опоры силового агрегата к кронштейну левой продольной трубы подрамника, отверните гайку.

Обратите внимание: под гайкой установлены пружинная и плоская шайбы

27. Выньте из опоры болт.

Обратите внимание: под головкой болта установлена плоская шайба

29. Установите под коробку передач надежный упор.

30. Отверните болт заднего крепления левой продольной трубы подрамника к кузову и.

31. . выньте болт с упорной шайбой.

32. Отверните гайки двух болтов переднего крепления левой продольной трубы подрамника, удерживая вторым ключом болты от проворачивания.

33. Выньте болты, придерживая трубу подрамника.

34. Снимите левую продольную трубу подрамника в сборе с рычагом подвески и растяжкой.

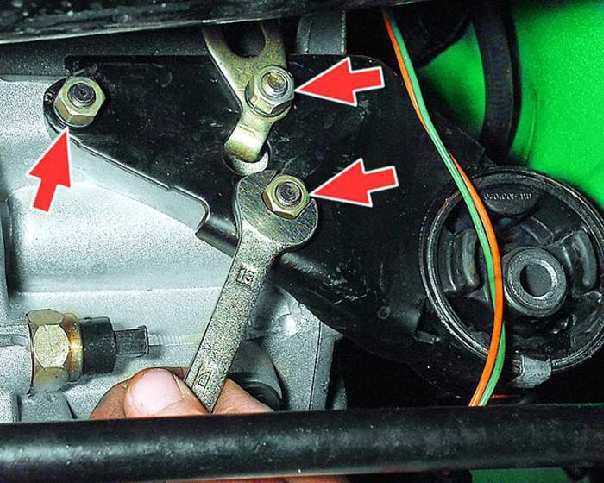

35. Отверните три гайки крепления кронштейна опоры к коробке передач.

Обратите внимание: под гайками установлены пружинные шайбы, а

37. . под верхней гайкой установлен еще и рым.

38. Снимите кронштейн с опорой со шпилек крепления.

39. Отверните нижний правый болт крепления коробки передач к двигателю (болт расположен над правым внутренним шарниром равных угловых скоростей).

40. Отверните нижний левый болт крепления коробки передач к двигателю.

41. Ослабьте затяжку болта крепления картеров коробки передач, под которым установлен рым.

42. Разверните рым так, чтобы он не мешал при снятии коробки передач.

43. Сдвиньте коробку передач назад так, чтобы первичный вал вышел из сцепления, при этом не повредите лепестки диафрагменной пружины сцепления.

44. Опустив заднюю часть коробки передач, выньте ее из-под автомобиля. Установите коробку передач в порядке, обратном снятию. Залейте масло, отрегулируйте привод сцепления (см. подраздел 11.2.7.) и привод переключения передач (см. подраздел 11.1.12.).

Порядок сборки коробки передач автомобиля Ока.

Картер коробки передач. Подготавливаю для запрессовки сальника первичного вала. Кстати сказать — запорол два сальника. Разобравшись понял — проблема была в заусенце на посадочном месте. Так что лучьше перед установкой сальников проверить то место где они будут стоять.

На блоке всё готово. Сцепление стоит. Как оправка подойдёт цилиндрик диаметром 15 мм.

Запресованный сальник первичного вала коробки передач. Предварительно перед установкой сальник сбоку покрывал тонким слоем герметика.

То же с сальниками полуосей. Но тут главное не перепутать правый с левым. Это правый.

А это левый. Только изнутри.

Подшипники запресовываются просто. Главное не перекосить. И не забыть под подшипник вторичного вала подложить пластмассовый грибочек — маслосборник.

Шток выбора передачь и рычаг штока. Главное — обезжирив резьбу проклеить её специальным анаэробным клеем — фиксатором.

Примеряю собранный механизм выбора и переключения передач

Да. Главное не забыть про сальник штока выбора передач. Кстати туда и правда влезает несколько сальников. Вниз я поставил новый а на верх аккуратно вынутый старый.

Хвост штока выбора передач

Это предварительно отрегулированная ведомая шестерня главной пары с дифференциалом и новыми подшипниками. Ставлю её на место.

Установил шестерню с дифференциалом.

Два вала — первичный и вторичный. Вторичный с шестернями и синхронизаторами. Все уже с напресованными подшипниками (внутренние только наружные обоймы) и закрученными задними гайками.

Да. Чуть не забыл. Нужно сальники смазать пластичной смазкой. Какой — указано в книжке по ремонту. Так что надо почитать.

Ставлю валы. Валы ставяться вместе — парой. Иначе никак. Но это не сложно.

Дошло дело до механизма выбора передач. Открываю баночку и достаю сухарики — блокираторы. Смое главное — не потерять!

Вот в эти дырочки вставляются толстые блокираторы. Они предохраняют от случайного параллельного перемещения штоков. Один шток перемещаясь блокирует два других.

Один сухарик уже на месте. Вставлять лучше пинцетиком. Но можно изловчиться и чистой отвёрткой.

Ещё разок крупным планом то место куда это всё вставляется.

А этот сухарик вставляется в отверстие штока 3-4 передач (тот что по серединке).

Сухарики и штоки вставлены на место.

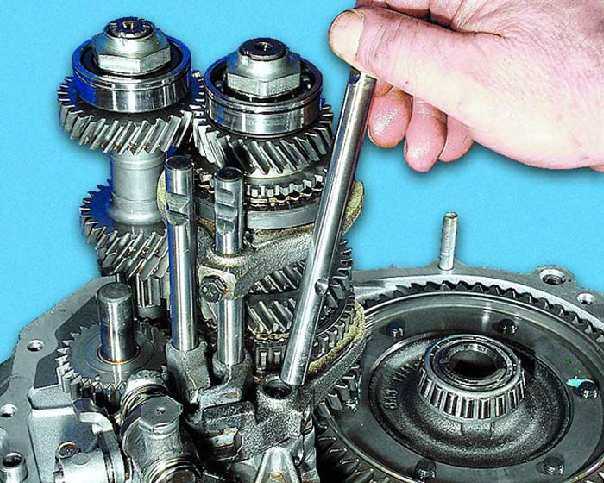

Вставляю механизм выбора и переключения передач в сборе со штоками и паралельно с шестернёй заднего хода (иначе она потом не влезет).

Вот так это выглядит сбоку.

Потом конечно же штоки можно будет вынимать. Что я и делал, устанавливая вилки на штоки. Ставлю вилку 3-4 передач.

Вилка 3-4 стоит. Ставлю вилку 1-2.

А это анаэробный клей — фиксатор резбы. Я мазал соединение штока выбора передач с рычагом выбора передач и болты — фиксаторы вилок на штоках.

Да. Перед тем как закрепить вилки на штоках нужно не забыть закрепить механизм выбора так как больше снимать я его не собираюсь

АХТУНГ! Обращаю внимание на правильное положение вилки 3-4 передач

Не забыть бы вычещеный магнитик для сбора опилок! Опилки появляются в процессе работы коробки. И чтобы не засорять масло они собираются на этот магнит.

Настало время соединять корпус коробки. Приготовился мазать герметиком. Столика подходящего не было и я извернулся вот так вот. Поставив верх корпуса наоборот на подшипники валов.

После акуратно намазал герметиком сторону и стал ждать, давая герметику немного схватиться.

Герметик на фланце половинки корпуса.

Пока сохнет герметик я счёл НЕ ЛИШНИМ по книге проверить, правильно ли я всё собрал и что я мог забыть.

Особенно это хорошо видно на общем чертеже.

И так! Половинки споловинены. Все валы и штоки вошли в свои дырки. Я потихонечку протягивал болты, следя чтобы герметик схватился по стыку ровно. Да! Забыл отметить — гайки подшипников на валах нужно закернить в пазы. Да, и не забыть про стопорные разрезные кольца подшипников.

Теперь, когда картер коробки собран, можно заправить фиксаторы штоков. Это шарик, пружинка и заглушка с медным уплотняющим кольцом. Заглушки я фиксировал на клей.

Теперь пришла пора промазать герметиком заднюю крышку и надеть её. Технология та же. Выжидаем пока герметик немного схватится. Ставлю. Слежу чтобы герметик равномерно распределился. Жду пока герметик схватится сильнее. И после равномерно протягиваю шесть гаек.

Ставлю направляющую выжимного, вилку и выжимной, смазывая по ходу смазкой.

Ставлю кулису и гофрой.

И устанавливаю коробку. К слову скажу что без полуосей и без ГБЦ коробка ставится сверху удобнее чем снизу. Что ещё раз доказывает что Оку удобнее ремонтировать комплексно!

голоса

Рейтинг статьи

Поломки привода, ремонт кулисы

У «Ока» поломки бывают не только с коробкой, а и ее приводом. Основными проблемы с приводом – болтается рычаг КПП, невозможно включить какую-то скорость.

В первом случае неисправность кроется в износе элементов кулисы (шарового шарнира). Разборка, дефектовка и замена изношенных компонентов позволяет полностью восстановить работоспособность кулисы и устранить люфты в ней, которые являются причиной того, что рычаг сильно болтается.

Если же проверка кулисы показала, что она в исправном состоянии, следует смотреть и проверять шарнир, установленный на штоке механизма управления. Этот же элемент может и стать причиной невозможности включения передач. Если его стяжной хомут ослабился, то тяга привода будет в нем проворачиваться, при этом не будет передаваться воздействие на механизм управления. Проверка состояния шарнира и подтяжка крепежей на нем позволяет устранить проблемы с работой привода.

Финишные этапы снятия коробки передач «Шеви-Нивы» и установка

Дальнейший процесс состоит из таких шагов:

На эластичную муфту надевают хомут с последующей затяжкой. Это позволит упростить демонтаж и обратную установку муфты. Откручивают стопорные гайки и проворачивают промежуточный кардан с одновременным удалением крепежа фланца вторичного вала.
Отключают гибкий валик спидометра от привода на «раздатке».
Отсоединяют фланцы валов кардана раздаточного блока, опускают валы с дальнейшим отводом в сторону аналогов приводов мостов.
Отвинчивают фиксирующие болты кузовных кронштейнов, после чего снимают раздаточную коробку вместе с карданным валом.
Отворачивают при помощи торцового шарнирного инструмента болтовой крепеж стартера к картеру сцепления, повторяют аналогичную процедуру с болтами на крышке этого узла.
Разобщают опору задней подвески мотора и поперечины, после чего демонтируют последний элемент, удерживая КП снизу.
Под картерную часть механизма подставляют домкрат или другую надежную опору. Ключом откручивают крепежные болты, снимают коробку передач вместе с корпусом трансмиссии. При этом блок смещают к задней части транспортного средства, что позволит извлечь первичный валик КП из фронтального подшипника и ступицы ведомого диска трансмиссии.
Проводя работы по снятию или монтажу коробки передач, не опирайте край первичного вала на фланец-упор нажимной пружины. Это чревато деформацией соединительных пластин блока сцепления.

Установка коробки передач «Нивы-21214» проводится в зеркальном порядке. Предварительно необходимо нанести на шлицевую окантовку вала специальную смазку типа «Литол-24». Также нужно отцентрировать ведомый механизм сцепления при помощи правки.

Видео — Как снять двигатель с Оки

https://youtube.com/watch?v=gc033Df4lPk

Заклинило кпп на второй передаче, попытки выключить передачу ни к чему не привели, приняли решение разобрать кпп.

Разборка коробки передач Ваз-1111

снимаем кпп с автомобиля
отворачиваем шесть болтов крепления задней крышки коробки передач

отделяем заднюю крышку от картера коробки передач

откручиваем гайки валов

снимаем стопорные кольца с заднего подшипника первичного вала и с заднего подшипника вторичного вала

выворачиваем три пробки фиксаторов

вынимаем пробки стараясь не потерять пружинки фиксаторов

вынимаем пружины фиксаторов
с помощью магнита извлекаем шарики фиксаторов

откручиваем одиннадцать болтов и одну гайку (а) крепления картера коробки передач к картеру сцепления

для того что бы разъединить картер коробки передач и картер сцепления, вставляем отвёртку в три паза, и отделяем картер коробки от картера сцепления (третий паз на фото не видно, он находится с другой стороны коробки передач)

снимаем картер коробки
откручиваем болт крепления вилки переключения первой и второй передач

поднимаем вверх шток и вынимаем вместе с вилкой

откручиваем болт крепления вилки переключения третьей и четвёртой передач

поворачиваем шток переключения третьей и четвёртой передачи против часовой стрелки, что бы вывести из зацепления поводок штока с рычагом выбора передач, поднимаем шток к верху, и вынимаем шток с вилкой

из отверстия штока вынимаем блокировочный штифт ( в нашем случае штифта не оказалось на месте, кто то до нас ремонтировал кпп и забыл установить штифт, что собственно и оказалось причиной заклинивания второй передачи)

разбираем дальше что бы убедиться что штифт не находится где то в картере кпп
поднимаем к верху ось промежуточной шестерни заднего хода и вынимаем вместе с шестерней

вынимаем первичный и вторичный вал вместе

извлекаем из отверстий механизма выбора передач два плунжера

вынимаем дифференциал

вынимаем из картера сцепления магнит

открутить четыре болта крепления механизма выбора передач

вынимаем механизм выбора передач

При проектировании ВАЗ «Ока» модификаций 1111 и 11113 конструкторы задействовали множество проверенных на иных моделях ВАЗ решений. Касается это практически всех узлов и механизмов авто, включая трансмиссию.

КПП «Ока» конструкторы «содрали» с ВАЗ-2108 – одного из основных «доноров» для малолитражки. Конструкторы, по сути, взяли коробку от «Восьмерки» и адаптировали ее под двигатель «Ока». Поэтому КПП ВАЗ-2108 и «Ока» по общей конструкции практически идентичны, основная разница сводиться к размерам, определенным конструктивным особенностям и рабочим параметрам.

Основные причины неисправности КПП Ока и частые поломки

Механическая коробка Ока имеет большое количество деталей, каждая из которых может сломаться. Как и любое механическое устройство, трансмиссия не застрахована от поломок. К основным причинам неисправностей КПП Ока относятся:

Посторонние шумы при переключении рычага переключения передач в нейтральное положение (некачественная смазочная жидкость или ее отсутствие, износ подшипников первичного вала, смещение валов и т.д.). Проблему решают путем замены поврежденных/изношенных элементов;
Тугое переключение передач (дефект шарнира карданчика, повреждение рычага штока и т.д.). Неполадку устраняют путем замены поврежденных деталей или их регулировкой;
Самопроизвольное выключение передач (износ или повреждение шестерней, деформация вилок механизма управления и т.д.). Устраняют неисправность, меняя неисправные элементы коробки, а также регулируется привод механизма.
При переключении передач отмечается возникновение посторонних звуки в виде скрежетов, хрустов и т.д.(неисправность механизма сцепления, утечка масла, повреждение коробки и т.д.). Заменив масло и/или поврежденный элемент коробки, часто удается устранить эту проблему.

Также можно отдельно выделить причины неисправностей привода механизма переключения передач коробки Ока. Например, нарушение в работе привода механизма переключения передач происходит по следующим причинам:

Неисправность демпферных пружин диска сцепления. проблемы со сцеплением: учимся определять и устранять

Включение передач затруднено либо вообще отсутствует (деформация или повреждение шарнира установленного на штоке механизма управления, ослабление стяжного хомута). Нужно проверить состояние шарнира и подтянуть на нем крепеж, что обычно позволяет восстановить работоспособность механизма управления.
Рычаг переключения передач Ока не достаточно хорошо закреплен (износ элементов кулисы, образование в ней люфтов). Проблему устраняют путем дефектовки или замены изношенных элементов;

Меняем сцепление

Готово практически все для того, чтобы вырвать коробку от двигателя, но не стоит спешить. Для того чтобы продолжить процесс, нужны два болта с верхнего рычага классики. Они имеют такую же резьбу, как и те, что стянуты блок ДВС и коробка. Вкручиваем их сверху, и уже после этого можно начинать разъединять узлы с помощью небольшого ломика.

Представленная замена сцепления ВАЗ-2109 – достаточно кропотливый процесс, но ради того, чтобы сделать все быстро и надежно, можно пойти на многое. Замена радиатора печки ваз-2115 без снятия панели. Через щель, которая образовалась после предыдущей процедуры, нужно избавиться от выжимного подшипника, болты выкручиваем на корзине. А вот установка несколько отличается от инструкции, что можно найти в пособниках. Новый выжимной ставим на свое место. После этого устанавливаем диск на маховик и сверху него корзина. Болты закручиваем буквально на два оборота, затягивать их нельзя. Ока замена сцепления. Ремонт оки ч1( замена коробки и вилку сцепления без снятия

Дальше очень осторожно начинаем насаживать первичный вал на шлицы диска

Стоит учитывать, что лепестки корзины данного автомобиля имеют небольшую выработку. Это вполне нормально, так как подшипник работает при постоянном контакте с ними. Так что, если вы заметили такую деталь, не стоит отчаиваться. Совершенно никаких неприятных сюрпризов она вам не принесет, если вовремя проводить замену корзины.

Сцепление является частью транспортного средства, которая облегчает руководство, обеспечивает трогание авто с места, а также переключение скоростей. Замена сцепления на автомобиле ОКА не сильно отличается от замены на 9 или 10, только габариты немного меньше. Итак, в представленной статье мы ответим на такие довольно распространенные вопросы:

Что собой представляет сцепление?
Устройство сцепления на ОКА;
Основные неисправности сцепления на авто ОКА, после которых необходима его замена;
Когда необходима замена сцепления на автомобиле ОКА?
Как проводится замена сцепления на автомобиле ОКА?
