Инструкция по самостоятельной замене бензонасоса

Особенности конструкции

Начинающему автолюбителю рекомендуется изучить работу инжекторного двигателя. В инжектор входит система, которая производит впрыскивание бензина. Ознакомившись с устройством, не придется обращаться в сервисный центр по поводу незначительных неполадок, а ликвидировать их дома самому. Подача горючего считается распределительной, потому что в каждый цилиндр бензин впрыскивается с помощью определенной форсунки.

В основу ВАЗ 2115 положена модель ВАЗ 21099. В новой машине в отличие от прежней поменялась форма капота, задние и передние бамперы, новая конфигурация передних крыльев, а также улучшенная аэродинамика кузова. На крышке багажника разместили спойлер — антикрыло. Внешнюю отделку оформили элементами из пластмассы, поскольку металлические разъедались коррозией. Для добавочной безопасности модель дополнили сигналом торможения и задней светотехникой.

Благодаря помещенному под капотом инжекторному узлу питания, управляемому электроникой, схема электрооборудования ВАЗ 2115 значительно отличается от 99 модификации.

Несущий конструктив кузова машины сварной, металлический, целостный. Привод представляет переднее поперечное размещение. У него коробка передач 5-ступенчатая, передние колеса подключены к приводу. Двигатель вмещает объем 1,5 л и является четырехцилиндровым, бензиновым, четырехтактным и рядным. Системы распределительного впрыскивания горючего управляются с помощью электроники.

Под задними сиденьями, за днищем, находится бак с топливом. Из находящегося в нем бензонасоса поставляется бензин. Уровень давления в нем не должен падать ниже 3,2 бар.

Скрытая салонная подторпедная проводка соединяет расположенное оборудование. Монтажный блок помещен в моторный отсек. В его состав входят мощные потребители: дворники, фары дальней подсветки, стартер. Все они с помощью промежуточного реле соединены с бортовой сетью.

Как проверить и отрегулировать давление топливного насоса приора

Нормальное давление топливного насоса Приора необходимо для осуществления процесса подачи горючей смеси в карбюратор и его нормального распыления через жиклеры. Малейшее нарушение в работе данной системы приводит к тому, что в камеру сгорания подается либо чрезмерно насыщенная, либо обедненная смесь, из-за чего двигатель работает ненормально. Как проверить давление топливного насоса, и что следует предпринимать, если оно отклонено от нормы?

Проверка давления топливного насоса

Первым делом, которое нужно сделать, является нарочная проверка работы насоса. Для этого достаточно повернуть ключ зажигания не в крайнее положение и прислушаться, включается ли электробенсонасос (а именно такая вариация ставится в автомобиле Лада Приора). Если слышен несколько секунд шум, после чего щелчок — все нормально.

При помощи манометра проверка выполняется на рампе — именно там скрывается защитный колпачок клапана, который не позволяет внутрь попасть воздуху, однако выдавливает давлением топливо наружу. Первым делом следует открутить колпачок и проверить, не прорвана ли в нем резинка — это может быть главной причиной неработоспособности топливного насоса. Если он поврежден — лучше полностью заменить, благо, стоит он дешево. Затем скручивается золотник. Далее к выходу защитного клапана из насоса и подключается манометр. Нормальное давление — в диапазоне 380-400 кПа. Если оно будет ниже, то либо насос вышел из строя, либо в системе есть засор. Если больше, то вполне возможно, что неисправен внутренний манометр топливного насоса, и он просто чрезмерно качает горючее к карбюратору. Заменить его несложно.

Естественно, что перед тем, как проверить давление, включается зажигание, но сам двигатель — нет. Насос при этом сам выровняет давление до нужного параметра. Если этого не сделать, то давление будет на уровне 1 атмосферы с небольшим отклонением, ведь подкачка не выполняется.

Также следует учитывать, что все манипуляции проводятся при сниженном давлении топливного насоса. Для этого потребуется:

• снять заднее сидение и получить доступ к насосу (вывернув несколько винтов на прорезиненной крышке);
• отжать фиксатор и дать выработаться полностью топливу (двигатель будет на нейтральной передаче и заглохнет буквально спустя несколько секунд);
• далее необходимо включить зажигание и выровнять давление;
• рекомендуется также секунд на 2-3 включить стартер и тут же сбросить ключ зажигание в исходное положение (выключить зажигание).

Что будет при отклонении давления от нормы

Если давление в топливном насосе будет слишком большим, то в карбюратор будет подаваться слишком большое количество топлива.

Воздух через фильтр будет с ним смешиваться и сгорать в цилиндре. Но если горючего много, а кислорода недостаточно — смесь будет прогорать не полностью. Из выхлопной трубы при этом выходит черный дым, а из ее конца капает топливо (с примесью сажи может даже быть).

Если давление в системе очень низкое, то смесь будет обедненная. Кислорода слишком много. Мощность мотора при этом кардинально снижается, на холостых оборотах двигатель попросту глохнет, а подсос, естественно, не поможет, так как он лишь регулирует работу дроссельной заслонки в карбюраторе.

Интересно то, что бортовой компьютер не сообщит о поломке топливного насоса — это действительно огромная ошибка инженеров компании ВАЗ. В Приора считать показатели можно только при подключении компьютера к блоку ЭВС, однако это далеко не каждый сможет сделать. Да и показатели могут быть не правдивыми, если сам бортовой компьютер поврежден. Вот поэтому проверка манометром на рампе — лучший вариант проверки давления.

https://youtube.com/watch?v=QaJwthsYi3Q

Устройство и работа топливоподачи

Система, обеспечивающая двигатель нужным количеством бензина, функционирует по такому алгоритму:

1. После включения зажигания запускается электробензонасос, поднимающий давление в магистрали после себя до определенного уровня. Электрическая цепь питания агрегата защищена предохранителем.
2. Регулятор давления топлива (общепринятая аббревиатура – РДТ) стоит на магистрали после насоса и ограничивает верхний порог напора, сбрасывая лишнее топливо обратно в бак посредством отдельного трубопровода.
3. При вращении коленчатого вала стартером и дальнейшей работе двигателя горючее поступает в топливную рампу, смешивается с воздухом и направляется к форсункам, встроенным в каждый цилиндр. Количество подаваемой в камеры сгорания смеси регулируется электронным блоком.
4. На пути к топливной рампе бензин проходит 2 ступени фильтрации. Первая – сетка, установленная в баке на всасывающем патрубке насоса, вторая – фильтр тонкой очистки на подающем бензопроводе.

Распространенная ошибка несведущих автолюбителей: если горючая смесь не поступает в цилиндры, то однозначно не работает бензонасос. Зная конструкцию топливоподачи, можно предположить и другие неполадки:

• перегорел защитный предохранитель в электрической цепи, насос вполне исправен, но не получает напряжение питания;
• засорился первичный или вторичный фильтр (иногда – оба сразу), топливо проходит в малых количествах либо не поступает вовсе;
• пришел в негодность регулятор давления, сбрасывающий львиную долю горючего обратно в бак, мотору ничего не достается;
• вышла из строя одна либо несколько форсунок.

Чтобы точно определить источник проблемы, нужно выполнить проверку работы электробензонасоса и остальных элементов. Ехать на станцию технического обслуживания необязательно – диагностические работы можно провести в собственном гараже.

Как проверить бензонасос

Проверка давления топливного насоса – одна из актуальных задач, которую приходится решать всем автомобилистам. Впрочем, о том, как проверить бензонасос максимально быстро и чётко, знают далеко не все из них. См. видео «Как проверить бензонасос на ВАЗ 2110 (инжектор)» ниже.

Категории современных бензонасосов

Все современные бензонасосы можно разделить на две категории: электронные и механизированные. В зависимости от того, какой насос – электрический или механический, существуют свои правила того, как проверить бензонасос на правильность работы.

Электронные топливные насосы основаны на технологии проталкивания топлива, причем скорость проталкивания зависит от потребностей двигателя. Вся работа такого насоса находится под контролем электроники, регулирующей правильные пропорции смеси для двигателя и содержание выхлопных газов. Работа таких топливных насосов выполняется за счёт электродвигателя, сразу после включения зажигания.

Механические  топливные насосы используются в автомобилях, имеющих карбюраторные двигатели. Особенностью механических бензонасосов  является то, что они создают они очень низкое давление при подаче топлива. Монтируют такие насосы с наружной стороны бензобака. Сегодня, в некоторых автомобилях, можно увидеть использование сразу двух типов насосов. Электронный насос ставят для работы на небольших объемах, но достаточно высоком давлении, а механический – устанавливают для работы с большим объёмом, но низким  давлением.

Признаки неисправности бензонасоса

Важным звоночком о том, что с бензонасосом что-то не так, является нарушение ровного хода автомашины, которая начинает дёргаться при движении. В некоторых случаях и на холостом ходу, двигатель также может давать сбои. Естественно, как проверить бензонасос в данной ситуации, необходимо знать досконально.

Увеличение времени запуска двигателя или невозможность это сделать также может являться признаком того, что топливный насос работает неправильно, то есть не создаёт необходимый уровень давления. Естественным в такой ситуации является проверка бензонасоса на возможные протечки.

Способы проверки  бензонасоса

Чтобы проверить бензонасос, потребуется индикатор, продающийся в любом автомобильном магазине. Установку индикатора, в каждом конкретном случае, следует делать, согласно той инструкции, которая к нему прилагается. Затем запускают двигатель и, через несколько минут, его глушат. После этого изучают показания индикатора: в норме давление не должно снижаться  ниже отметки 1,6 атм. – в противном случае, придётся заменить или форсунку, или регулятор.

Можно проверить бензонасос и с помощью манометра. Его подключают непосредственно к топливной рампе, а сам прибор при этом выводится к лобовому стеклу автомобиля (делают это под кромкой капота).

Как только включается зажигание, необходимо снять показания манометра (они не должны превышать 380 кПа, и быть меньше 300 кПа). После разгона автомобиля (оптимально будет сделать это до 3 передачи), опять нужно снять показания манометра, которые, при исправном бензонасосе, не должны сильно разниться, и выходить за указанный диапазон.

В случае, когда машина глохнет во время езды, в первую очередь, проверяют реле на бензонасосе. Эта процедура состоит из подключения в разъём топливного насоса специальной лампочки. После этого, включают зажигание. Если, в течение нескольких секунд, лампочка будет гореть, то реле топливного насоса исправно.

Если начало протекать топливо, то необходимо просто поменять фильтры или прокладки. Также может потребоваться и замена диафрагмы, либо, в редких случаях, клапанов.

Помните о том, что в работе с топливной системой необходимо соблюдать  предельную аккуратность. Лучше всего сразу ехать к специалистам, которые точно знают, как проверить бензонасос быстро и эффективно.

Видео: Как проверить бензонасос

Описание проведения работ

Местонахождение бензонасоса ВАЗ 2110 инжектор — в бензобаке, расположенном под днищем автомобиля, в районе заднего кресла. Доступ к нему имеется из салона, поэтому никаких смотровых ям и прочих дополнительных приспособлений не требуется. Нужны только инструменты:

• рожковый ключ на 13 и 17 мм;
• крестообразная отвертка;
• трубчатый накидной ключ на 7 мм.

Вместо длинного трубчатого ключа на 7 мм можно использовать маленький рожковый, но это будет неудобно и займет больше времени. Прежде чем начать ремонт, следует полностью снять и вытащить заднее кресло, чтобы освободить доступ к бензобаку. Еще две предварительных операции, которые делаются в подкапотном пространстве.

1. Ослабить гайку крепления к минусовой клемме аккумуляторной батареи, снять хомут вместе с проводом.
2. Стравить давление из топливной магистрали. С торцевой стороны рампы, возле крайних форсунок, есть стравливающий клапан, на который надет резиновый колпачок. Сняв его и подставив пластиковый стаканчик, надо нажать на шток клапана. Оттуда вытечет горючее, и давление в системе упадет.

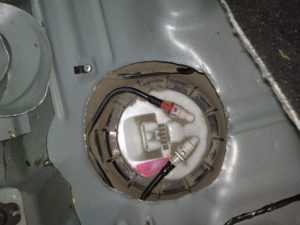

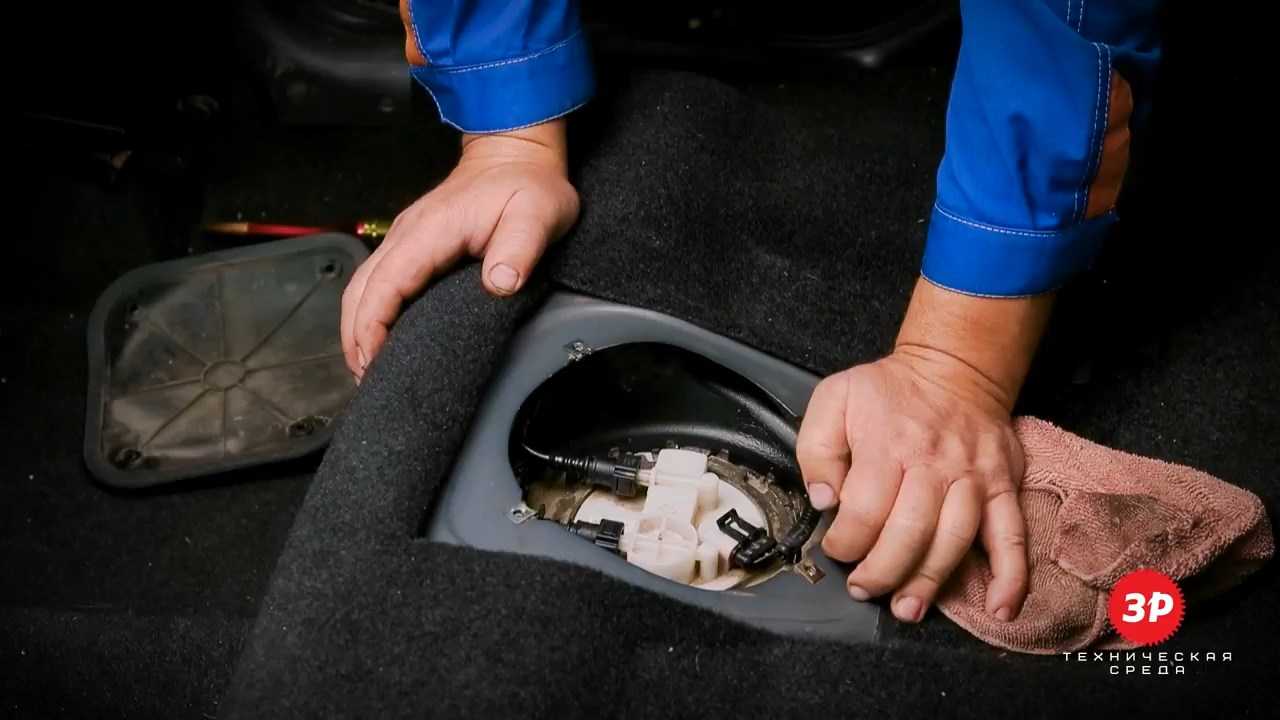

Под нижней частью заднего кресла расположен квадратный люк, открывающий доступ к бензобаку, его и нужно будет снимать. Последующая схема разборки выглядит следующим образом.

1. Крестообразной отверткой выкрутить 2 самореза крепления крышки люка, снять ее и отложить в сторону.
2. Отсоединить разъем электропривода топливного насоса и отодвинуть его, чтобы не мешал.
3. Рожковым ключом ослабить и открутить 2 гайки, которыми трубки топливной магистрали крепятся к штуцерам бензонасоса.
4. Вытащить трубки из гнезд. Круглые резиновые кольца, надетые на их концах, нужно снять и заменить на новые, поскольку они рассчитаны на одноразовое использование.
5. Длинным трубчатым ключом открутить 8 гаек, которые держат плоский фланец, прижимающий бензонасос ВАЗ 2110 к поверхности днища. Фланец снять со шпилек.
6. На шпильках крепления под прижимной частью корпуса стоит резиновая прокладка. Последнюю нужно снять со шпилек, иначе она не даст возможности вытащить устройство для подачи топлива. Затем аккуратно извлечь бензонасос из полости бака вместе с поплавком. Если резиновая прокладка находится в изношенном состоянии, то ее лучше тоже заменить.

При извлечении узла из него потечет бензин, поэтому следует подложить снизу ветошь и быстро переместить бензонасос наружу, расположив над широким поддоном. Сеточка находится на конце всасывающей трубки и крепится с помощью пластмассового кольца. Снять ее можно вручную.

Если же кольцо сильно прикипело к трубке, то рекомендуется поддеть его, например, плоской отверткой. Далее ставится новая сетка и фиксируется нажатием руки до упора. Теперь можно производить сборку, которая выполняется в обратном порядке. На верхней части агрегата выбита стрелочка, она должна указывать на заднюю часть авто.

Затяжку всех соединений советуем выполнять с небольшим усилием. Чтобы избежать перекоса при закручивании 8 гаек прижимного фланца, применяется схема их затяжки «звездой».

Если требуется замена бензонасоса на ВАЗ десятой модели или его ремонт, то система разбирается описанным образом. При замене нужно снять с агрегата поплавок, датчик уровня и переставить их на новый насос. Вся процедура, если ее выполнять в комплексе с заменой других расходных материалов, займет у вас не более получаса времени.

Замена прокладки под топливным насосом

Рекомендуется замена резиновых уплотнителей, в том числе прокладки насоса, находящейся под бензонасосом. Эта часть предназначена для одноразового использования, поэтому она не устанавливается повторно после снятия устройства.

Кольцо прокладка

Что делать, если сломан штуцер насоса? Требуется его срочный ремонт или замена новым. Зависит от специфики поломки, поломался ли штуцер на крышке модуля бензонасоса, на самом насосе или речь идет о штуцерах подачи-отдачи топлива. При серьезной проблеме, рекомендуется приобрести новый комплект вместе с крышкой, продающейся в автосервисе.

Назначение и принцип работы бензонасоса

Топливный насос предназначается для перекачки топлива из одной точки в другую. В автомобиле роль первой точки выполняет резервуар с горючим – бак, а второй – двигатель, куда и происходит перекачка. Данный процесс происходит при определенном давлении, которое поддерживается редуктором насоса, что является очень важным моментом.

Схема бензонасоса

Топливные насосы по типу привода подразделяются на 2 вида: электрические и механические. Внутри первого находится электродвигатель с мини-помпой, который работает от электросети и бесперебойно качает топливо в двигатель. Второй тип встречается все реже, так как установлен на карбюраторных машинах, и функционирует за счет возвратно-поступательного движения рычага.

Схема бензонасоса

Топливный насос Форд Фокус 2: замена

В модели Форд Фокус 2 бензонасос установлен так, что специального технологического отверстия для его ремонта просто нет. Это касается как дорестайлинговых версий Focus II, так и пострестайлинговых моделей. Там всего одна заглушка, под которой дырки не хватает для снятия модуля.

Отсутствие отдельного люка бензонасоса означает следующее:

1. официально замена модуля осуществляется только после снятия бензобака с автомобиля (усложненный способ);
2. чтобы снять бензонасос ФФ2, не снимая бензобак, потребуется дополнительно вырезать отверстие в полу автомобиля под задними сиденьями (часто практикуется при самообслуживании);

Важно понимать, что каждый из этих способов замены позволяет снять бензонасос на Форд Фокус, но также нужно учитывать плюсы и минусы того или иного метода снятия модуля

Снятие бензобака для замены топливного насоса

Способ замены со снятием топливного бака является официальным, так как не нужно делать дырку в кузове, резать днище и т.д.

Этот метод замены предполагает получение свободного доступа к днищу автомобиля. Для этого нужно загнать машину на смотровую яму, переехать уровень или поднять на подъемнике.

Для замены со снятием бака потребуется подготовить набор ключей, молоток, отвертку (плоскую) и проникающую смазку типа WD-40, а также ветошь.

Перед снятием крепежа болты и гайки необходимо обработать смазкой. Затем потребуется сбросить давление в топливной системе, сняв реле К4 (модели до доработки) или реле R19 (после доработки). Выдув предохранитель топливного насоса Форд Фокус, запустите двигатель и дождитесь его остановки.
Сначала необходимо снять теплозащитный экран топливного бака. Далее нужно найти возле бака пару патрубков, которые разъединяются нажатием на защелки (с одной стороны приподнимается и выдвигается белая пластиковая защелка, затем нажимается защелка и происходит открытие).
Следующим шагом является снятие заливной трубки (хомут ослабляется, трубка вытягивается из выходной трубки). Теперь нужно открутить три болта с металлических хомутов, которые держат бак.
Теперь можно снять бензобак (раньше топливо откачивалось лампочкой или бензостойким шлангом). Далее внешняя поверхность бака очищается от грязи, после чего модно открутить пластиковое прижимное кольцо.
После выполнения этой процедуры можно снять топливный стакан с бака, после чего насос проверяется, ремонтируется или заменяется

При установке нового насоса важно учитывать, что на корпусе есть стрелка, которая должна совпадать с меткой, сделанной на топливном баке.
После установки насоса затяните зажимное кольцо. Имейте в виду, что кольцо изготовлено из пластика, то есть его не следует сильно затягивать

Важно добиться надежной фиксации модуля, не перетягивая кольцо.

Как поменять бензонасос Форд Фокус 2 без снятия бака

Второй способ замены неофициальный, так как нужно будет вырезать лючок бензонасоса. Помните, такие работы могут привести к случайному воспламенению топлива! Также недостатком является то, что после вырезания люка в нижней части эти участки могут подвергаться активной коррозии.

Для выполнения работы потребуется подготовить:

• ножницы для резки металла;
• болгарка и дрель;
• архив;
• отвертка

Также желательно приготовить кисть, антикоррозийные составы или шпаклевку для обработки металла. Это предотвратит развитие коррозии днища и защитит металл от влаги.

Чтобы заменить насос в баке, не снимая его, выполните следующие действия:

сделать отверстие в полу под задним сиденьем (желательно заранее сделать шаблон)

Отверстие делается болгаркой или ножницами;
кроме того, клеммы и патрубки отсоединяются от насоса (концы топливопровода необходимо закрыть ветошью);
с помощью деревянного бруска сбейте стопорное кольцо и открутите кольцо;
теперь насос можно снять, предварительно очистив верхнюю часть бака от грязи, чтобы не допустить попадания мусора;
С учетом того, что края проделанного отверстия будут ржаветь, х необходимо обработать антикором, место которого нужно покрасить.
Также важно, после установки насоса, не оставить отверстие незаглушенным (игнорирование этого правила сделает воздух шумным на скорости). Часто проблема решается установкой люка от другого автомобиля

Например, подойдет хэтч от ВАЗ «десятки».

Как снять бензонасос

Добавим, что на разных автомобилях крепление бензонасоса может отличаться, хотя общий принцип остается практически аналогичным.

Перед снятием бензонасоса необходимо предварительно стравить давление из системы питания!

Сделать это можно следующим образом:

• отключить «минус» на аккумуляторной батарее;
• на топливной рейке под капотом нажать на клапан, через который вытечет определенное количество бензина;

Можно также пойти другим путем. Сначала скидывается клемма с аккумулятора, потом отключается питание бензонасоса посредством снятия с него электрического разъема. Затем клемму снова накидывают на АКБ и кратковременно крутят двигатель стартером. Через небольшой промежуток времени остатки топлива выйдут из системы. На некоторых автомобилях мотор может даже завестись, а потом заглохнуть.

Итак, давление топлива упало, теперь приступаем к снятию бензонасоса. Помните, клемма на аккумуляторе во время проведения работ должна быть обязательно отключена! Первым с насоса снимается фишка (электрический разъем), если это не было сделано ранее

Затем необходимо обратить внимание на топливные магистрали (1 топливоподающая трубка и 1 обратная магистраль для возврата топлива в бензобак). На указанных трубках следует ослабить затяжку хомутов и зажимов (при наличии), которыми обычно крепятся к магистралям участки электропроводки для подачи питания на насос

Как снять трубку с бензонасоса

Теперь нужно снимать с бензонасоса сами магистрали. Чтобы разобраться, как снять шланг с бензонасоса или отсоединить магистраль, нужно точно определить способ крепления к выводам насоса. Зачастую штатное крепление топливоподающей магистрали реализовано в виде гайки (штуцера), которую нужно открутить рожковым ключом. Так называемая обратка может крепиться хомутом.

Если автомобиль имеет неизвестную историю обслуживания и насос ранее снимался, тогда крепление может оказаться нестандартным или самодельным.

Снятие бензонасоса и замена

После откручивания топливных магистралей понадобится или открутить прижимное кольцо бензонасоса специальным съемником, или воспользоваться трубчатым ключом для отворачивания гаек (что зависит от способа крепления бензонасоса на конкретной модели авто).

1. Перед началом снятия стоит отметить, что на насосе и других элементах фиксации имеются специальные стрелки-указатели. Рекомендуем запомнить их положение, что облегчит последующую обратную сборку.
2. Затем необходимо снять специальное уплотнительное кольцо. После снятия кольца можно доставать бензонасос из бака. Во время снятия следует соблюдать аккуратность, так как к корпусу бензонасоса могут быть прикреплены устройства для определения уровня топлива в бензобаке (датчик-поплавок).
3. После снятия насоса на его посадочном месте может находиться уплотнитель из резины. Например, на автомобилях семейства ВАЗ этот уплотнитель зафиксирован на шпильках. Указанный уплотнитель также нужно снять, попросту потянув его вверх.

Завершением процедуры замены топливного насоса является установка нового бензонасоса, а также замена всех резиновых уплотнителей, которые должны идти в комплекте или приобретаться отдельно.

Добавим, что во время монтажа следует:

• внимательно следить за тем, чтобы насос стоял правильно. Для этого на самом насосе, крышках и прижимных кольцах (зависимо от марки и модели авто) присутствуют специальные маркеры в виде стрелок. На некоторых машинах стрелки должны сойтись в линию, на других стрелка на бензонасосе должна указывать на заднюю часть автомобиля. Именно по этой причине выше рекомендовалось запомнить положение указанных стрелок перед снятием.
• также в процессе размещения насоса следует аккуратно обращаться с поплавком и другими решениями для определения уровня топлива в бензобаке. Часто при непрофессиональной установке такие элементы гнут или ломают, после чего возникает необходимость их замены.

По окончании установки нового бензонасоса сборка производится в обратном порядке. Затяжку всех элементов крепления следует производить с допустимым усилием.

Если сильно затянуть крепежи, они могут лопнуть. В том случае, если элементы фиксации бензонасоса окажутся недостаточно закрученными, тогда насос может болтаться в баке, что является недопустимым. После того, как насос установлен, остается прикрепить обратно топливные магистрали, подключить разъем питания насоса и клемму на АКБ. Так выглядит замена бензонасоса своими руками.

Устройство бензонасоса

На современных автомобилях используются два типа бензонасосов — механический или электрический. Первые используются в карбюраторных двигателях, вторые — в инжекторных. Механический насос обычно установлен на корпусе бензобака, электрический — внутри бака. Некоторые автопроизводители используют сразу оба вида насосов.

Механический насос

Механический бензонасос обладает довольно большими размерами. Его основными элементами являются:

• камера для горючего;
• клапан на впуск;
• клапан на выпуск;
• диафрагма;
• пружинка возврата диафрагмы;
• рычажок привода;
• распределительный вал;
• кулак.

При подаче питания на бензонасос рычажок начинает повторяющиеся движения вверх и вниз. За счёт этих движений смещается диафрагма, и бензин поступает сначала в насос, а потом в двигатель.

Так осуществляется подача топлива в двигателях карбюраторного типа. Так как расстояние между карбюратором и бензонасосом обычно небольшое, такие устройства могут осуществлять подачу топлива даже при минимальном давлении.

Механический бензонасос обычно устанавливается на корпусе бензобака

Электрический насос

Электробензонасосы имеют небольшие размеры и простую конструкцию. Внутри корпуса насоса находятся:

• камера для бензина;
• клапан на впуск;
• клапан на выпуск;
• дополнительный электроклапан;
• диафрагма;
• пружина возврата диафрагмы;
• сердечник;
• электроконтакты.

Основным элементом электрического насоса является сердечник. За счёт дополнительного клапана он совершает возвратно-поступательные движения и открывает клапаны для входа и выхода топлива. Работает такой насос только при высоком давлении топлива в системе и сильно нагревается во время движения авто. Для более эффективного охлаждения он обычно монтируется в бензобак.

Электрический бензонасос имеет небольшие размеры и простую конструкцию

Как работает бензонасос

Топливный насос работает от силового агрегата. В момент запуска двигателя бортовой компьютер сигнализирует топливной системе о необходимости подачи горючего. От двигателя на бензонасос подаётся электричество, а маленький мотор внутри насоса создаёт в системе необходимое давление. В первые несколько секунд после запуска авто можно услышать, как гудит бензонасос, накачивая бензин.

Определённое количество топлива поступает через впускной клапан в камеру насоса, затем — через выпускной клапан — в топливный фильтр. Там горючее очищается от грязи и примесей и направляется в двигатель. Выключается бензонасос автоматически, вместе с двигателем.

Авто не заводится после замены

После замены бензонасоса машина не заводится? Это явление встречается не редко. Во многих случая, это не проблема. Авто не может сразу завестись, поскольку насосу требуется время для накачки давления, которое было до этого снижено. Чтобы довести давления до оптимального уровня, нужно включить зажигание на 5 секунд, чтобы загорелась приборная панель. Далее, крутим мотор стартером. Если не получилось с первой попытки, следует подождать около минуты и повторить снова.

Если прокрутки стартера не помогли завести мотор, значит имеет место быть одна из перечисленных причин:

• при сборке или подключении БН были допущены ошибки;
• новый топливный модуль неисправный;
• сбилась охранная система авто или произошла блокировка;

При монтаже и подключении нового насоса не исключены сбои различного характера: от неисправности клапанов на БН до поломки контактов, клемм или разъемов.

Важно выявить точный характер неполадки, определить ее тип – электрический или механический. Самая простая поломка относится к питанию топливного насоса, она либо есть, либо нет

Если речь идет об иммобилайзере или сигнализации, то противоугонная система может отключить питание БН, не давая запуститься машине. О засоре фильтра также не стоит забывать. В случае залипания клапанов, устройство может работать и воспроизводить характерные звуки, но в холостую.

Перечисленные неисправности не дают горючему поступать в рампу, поэтому двигатель не может стартовать

Для четкого определения причины, важно убедиться, что в рейке отсутствует бензин. Далее, рекомендуется демонтировать и подключить БН от габаритов либо батареи напрямую

Этот способ считается наиболее быстрым для проверки устройства.

Где находится бензонасос

Впервые сталкиваясь с необходимостью ремонта или замены, многие автолюбители спрашивают, где стоит бензонасос. Насос расположен непосредственно в бензобаке и напрямую контактирует с топливом, то есть погружается в бензин. На большинстве гражданских автомобилей бензобак находится в задней части транспортного средства под днищем.

Бензонасос установлен таким образом, чтобы находиться в верхней части бензобака. Благодаря такому размещению доступ к насосу можно получить прямо из салона. Для этого необходимо снять задний диван, так как бензонасос находится прямо под сиденьем в левой или правой части.

Полезные сведения и нюансы установки фильтров

Интересно, но оригинальные фильтры в продаже для Ford Focus практически не встречаются. Тем самым производитель вынуждает менять насос целиком, в сборе. В автомобиле «Форд Фокус» используются два типа фильтров: ФГО (для грубой очистки), представляющий собой сетку, и ФТО в виде колбы.

Предназначение фильтров описывать подробно не надо. Скажем только, что они качественно очищают горючее в два этапа. Такая практика уже давно встречается в автомобилестроении: один фильтр забирает все крупные частицы сора (сетка), другой — качественно очищает топливо перед его непосредственной подачей в двигатель.

Сетка грубой очистки на Ford Focus расположена внутри насоса

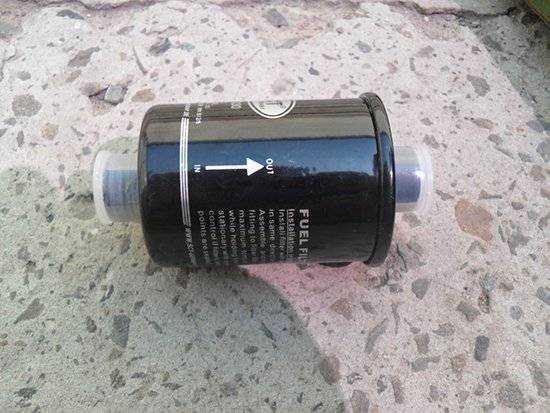

Топливные фильтры на Ford Focus могут иметь различные конструкции и располагаться в разных местах, в зависимости от модификации и системы автомобиля. Например, на инжекторных ДВС выносной фильтр ФТО расположен возле бака, а сетка ФГО — внутри топливного насоса.

Признаки неисправности бензонасоса автомобиля

На Ford Focus сетка ФГО считается одноразовым, несъёмным элементом, и по заводским указаниям меняется только в сборе с насосом. Регламент замены для ФТО (выносной) – каждые 60 000 км пробега, для ФГО (погружной) – каждые 120 000 км пробега.

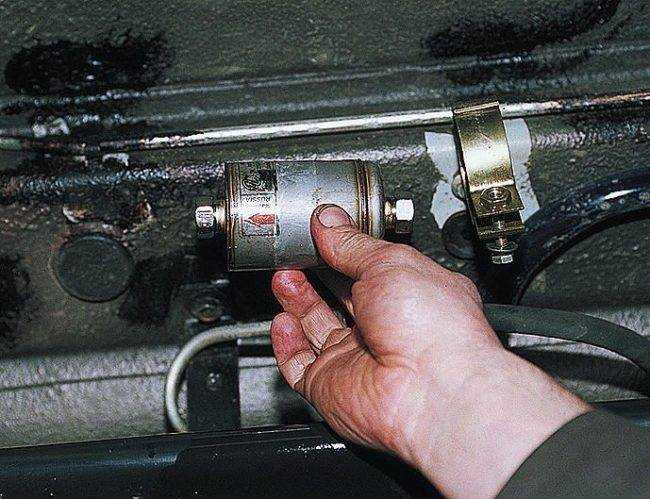

Заменить фильтр выносной довольно легко. Нужно залезть под машину, которую заранее поставить на подъёмник или яму. Перед этим следует надеть защитные перчатки и открыть створку или окно в гараже для выхода паров бензола. В целях обеспечения пожарной безопасности рекомендуется отключить все нагревательные устройства.

Далее нужно действовать в такой последовательности:

1. Залить немного горючего в бак, завести мотор и подождать, пока он заглушится (заканчивается топливо в системе — сбрасывается давление).
2. Фильтр крепится к кузову болтом, его и надо отвернуть.
3. Отсоединить топливные шланги, идущие на фильтр (заранее подготовить пустую ёмкость, в которую будет выливаться горючее, оставшееся в трубках).
4. Затем фильтр можно снять, отсоединив от хомута.
5. В хомут затянуть новый ФТО.

Крайне важно не забыть маркировать трубки, шланги и штуцера, которые снимаем

Фильтр выносной «Форд Фокус» расположен отдельно от насоса

Когда устанавливается новый фильтр, следует обратить внимание на стрелку, помеченную на корпусе. Она указывает, какой стороной фильтрующий элемент должен смотреть на двигатель (т. е

фильтр надо поставить так, чтобы он был направлен стрелкой к мотору автомобиля)

е. фильтр надо поставить так, чтобы он был направлен стрелкой к мотору автомобиля).

Стрелка на фильтре должна смотреть на двигатель во время установки

Замена сетки проводится вместе с заменой насоса. Однако находятся такие автомобилисты, которые умеют чистить сетку, не меняя её. Существует и другой вариант: поставить на входе родного топливного насоса сетку от другой модели авто, тем самым создав добавочную фильтрацию. Это нечто вроде модернизации, призванной улучшить стабильность работы двигателя на некоторое время. На самом же деле, только полноценная замена элемента даст возможность улучшить динамические и технические показатели двигателя, если погружной фильтр уже не справляется со своими обязанностями.

Практически на всех Ford Focus сверху топливного бака прорезано отверстие, которое предусмотрено для снятия насоса с фильтром без демонтажа всего бака.

Алгоритм проведения замены выглядит так:

1. Откидывается задний диван.
2. По проводам, идущим к насосу, определяется его местоположение.

   Провода на топливный насос помогут определить его местоположение

3. Если лючок не предусмотрен производителем, то следует ножницами по металлу вырезать и отогнуть железо ровно столько, чтобы хватило для вынимания насоса.

   Вырезанный ножницами лючок обеспечит свободный доступ к насосу

4. Насос держится на гайке, которую надо отвернуть.

После того как насос демонтируется, надо скинуть нижнюю пластмассовую крышку, защищающую сетку.

Фильтр погружной находится внутри насоса, он скрыт нижней пластмассовой крышкой

Остаётся снять погружной фильтр и заменить его. Если проводится замена насоса, то нужно установить новый агрегат на место старого. После сборки обязательно нужно закачать немного топлива в систему стартером, но не заводить мотор. Затем следует проверить соединение на наличие течи. Машину надо протестировать также и в движении. Если течи нигде нет, все шланги и трубки нормально закреплены, то нужно прогнать автомобиль на скорости по трассе, затем под горку. Так проверяется подача горючего в разных режимах езды.

Руководство по замене

Как самому поменять бензонасос, рассмотрим на примере Hyundai Solaris.

1. Открутите болты крепления и снимите подушку заднего ряда сидений.
2. Срежьте канцелярским ножом герметик.
3. Снимите фишку электропитания.
4. Пассатижами ослабьте самозатягивающийся хомут и снимет шланг отвода паров бензина к адсорберу.
5. Снимите подающий топливный шланг.
6. Освободите из кронштейна вентиляционный шланг, идущий к адсорберу паров бензина.
7. Открутите винты крепления и снимите прижимную пластину.
8. Вытащите топливный модуль.
9. Снимите резиновый уплотнитель.
10. Отсоедините фишки электропитания.
11. Рекомендуем снять ДУТ, чтобы не повредить его в процессе разборки модуля.
12. Извлеките стопор наконечника топливной трубки.
13. Снимите трубку и уплотнительное кольцо.
14. Отожмите фиксаторы металлических направляющих, после чего разъедините части корпуса.
15. Освободите защелки и вытащите корпус фильтрующего элемента в сборе с регулятором и бензонасосом.
16. Отщелкните фиксаторы бензонасоса.
17. На новый бензонасос желательно устанавливать чистую сеточку. На этом этапе вам остается собрать все элементы в обратном к снятию порядке.
