Как выставить зажигание на скутере

Как Натянуть Цепь Грм На Мопеде Альфа

Фоторепортаж: как проверить цепь привода скутера?

В жизни это всегда так: одна замечательная вещь, другая плохая. Тот же принцип применим к различным типам механических коробок передач. Цепная передача не стала исключением. С одной стороны, нет ничего проще, надежнее, проще, компактнее и дешевле, чем цепной привод.

С другой стороны, мы получаем бесконечные кровоизлияния с растяжением цепи, износом звездочек, бесконечной очисткой-смазкой, техническим обслуживанием и растяжением самой цепи. Но ничего не поделаешь, коробка передач имеет много преимуществ по сравнению с другими типами механических передач, так как эти типы передач используются практически везде.

В общем, теперь мы будем говорить не о цепном приводе как таковом, а о методе диагностики цепной синхронизации, которая приводит в движение распределительный вал скутер.

Менять или не менять?

Допустим, вы используете большую часть своего двигателя: вы меняете прокладки, коленчатые валы, прокладки и другие устройства, но сомневаетесь, стоит ли менять цепь привода ГРМ на новую. У вас нет сомнений, что вы должны заменить его на новый как можно скорее. А теперь я объясню почему.

Убедитесь сами: средняя продолжительность жизни цепи составляет приблизительно 18 000–20 000 км (личный опыт), что примерно соответствует среднему сроку службы самого двигателя. А у вас, например, после пробега 6000 км заклинило коленчатый вал или произошла утечка двигателя, или что-то еще, что потребовало полной разборки двигателя. Естественно, вы разбираете двигатель, заменяете коленвал новым и покидаете цепь, которая к тому времени исчерпала треть вашего ресурса.

READ Как Скрутить Пробег На Акценте

И что происходит? Через 12 000 км цепь выйдет из строя и станет непригодной для использования, а коленвал и другие детали начнут работать, и вы хотите, если не хотите, вам придется снова вдвое сократить двигатель через одну цепь. Это необходимо? Цепь является расходным материалом. Никогда не экономьте на этом!

проверить

Лично я никогда не проверяю время. Я просто выбрасываю их в мусор, какими бы чудесными они мне ни казались. Для меня цепь. это расходный материал, такой же, как свеча, масло или сальник

Но если это важно для вас или деньги стрессовые, вы можете воспользоваться своим старым дедом

Альфа ремонт натяжителя

Ремонт натяжителя 149 фунтов.

Мы растягиваем цепь по длине, сжимаем ее пальцами и пытаемся расположить ее в горизонтальном положении.

READ Замена Цепи Грм Фольксваген Джетта 1.4

Для ясности я взял новую и очень изношенную цепь, соединил их и проверил на горизонтальный изгиб. Как вы можете видеть: новая цепь (выше) описала слегка заметную дугу и изношена и никуда не годится, как сопли, почти на 90 градусов.

Изношенная цепь была почти на дюйм длиннее новой.

в качестве заменить цепь Мотороллеры?

Очень просто, друзья: снимите двигатель с рамы, разберите его и замените цепь на новую. В этом нет особых секретов, а также нет особых способов обмануть судьбу, не разобрав двигатель. Цепь может быть заменена только путем полной разборки двигателя.

Цепь ГРМ никоим образом не предназначена для клепки или клепки. Его можно легко скрутить или закрутить во время заклепки, и это правильный способ убедиться, что цепь в двигателе отталкивается от звездочки, и, к счастью, она может работать и, возможно, изгибать клапан. И еще одна вещь: новичок не сможет клепать сеть по качеству. Эта работа не так проста, как может показаться на первый взгляд. Так что не мучайтесь от мусора, а разбирайте двигатель.

READ Замена Цепи Грм Honda Cbr 600 Rr

Как настроить тянуть цепь?

Но вы не получите и не настроите его, и это не помешает поиску в Google или Яндексе с такими запросами. Цепь в двигателе скутера натягивается автоматически. И если он растянут настолько далеко, что начинает лететь или прыгать сквозь зубы, смело разбирайте двигатель и меняйте его на новый. Там нет чудес.

Как правильно выставить зажигание на скутере

Прежде, чем браться за, чтобы выставить зажигание на скутере, следует понять, что происходит внутри двигателя. А то, может, человек ни разу и не заглядывал внутрь, а, если и смотрел, то не задумывался о самом процессе. Что может свидетельствовать о том, что зажигание выставлено неправильно? Какого-то одного из следующих симптомов вполне достаточно, чтобы заподозрить неладное. Двигатель работает неровно, недобирает мощности, могут присутствовать так называемые хлопки, слишком сильно дымит, плохо набирает обороты. Правда, еще не факт, что виновато именно зажигание. В любом случае следует выкрутить свечу. Цвет торца изолятора, который непосредственно входит в цилиндр, в идеале должен быть песчаного цвета. Если же он черный, закопченный, то стоит заняться регулировкой зажигания. Хотя, возможно, и не оно виновато. Но надо же с чего-то начать поиск неправильной работы двигателя. Принципиальной разницы нет, регулировать зажигание в двигателе скутера, мопеда, мотоцикла, газонокосилки или бензопилы.

Процесс выставления зажигания не сложный, но ответственный. Зажигание может быть ранним – это в случае, если топливо-воздушная смесь поджигается свечой, когда поршень еще не дошел до верхней мертвой точки. Поршень движется вверх, а в него уже ударяет расширяющийся газ. Согласитесь, плохая ситуация. Зажигание может быть и поздним, это, когда поршень уже далековато отошел вниз от верхней мертвой точки. В таком случае смесь может загораться уже, проходя через выхлопные окна цилиндра. Тоже плохо – те самые «хлопки» или дым. Правильный момент для зажигания смеси, когда поршень лишь минимально сдвинулся вниз с верхней мертвой точки. Обычно, эта величина указывается в руководстве к технике и составляет от двух до четырех миллиметров. В зависимости от конструкции двигателя.

Зажигание может быть контактным и бесконтактным. Контактное установлено на старых моделях мотоциклов, мопедов, поэтому говорить о нем не будем. Кто интересуется, найдет в сети самостоятельно. На современных скутерах устанавливают бесконтактные и электронные системы.

Если в контактной системе прерывание тока осуществляется механически, путем замыкания-размыкания цепи, то в бесконтактной несколько другой принцип работы, хотя они и схожи. В любом случае, электрический ток низкого напряжения вырабатывается генератором. Когда ротор замыкает датчик, последний посылает сигнал на коммутатор. И тот начинает накапливать электрический ток в первичной обмотке. Благодаря электромагнитной индукции, во вторичной обмотке появляется ток с высоким напряжением, достаточным, для того, чтобы вызвать искру в свече зажигания. Смысл регулировки сводится к тому, чтобы искра появилась в нужный момент.

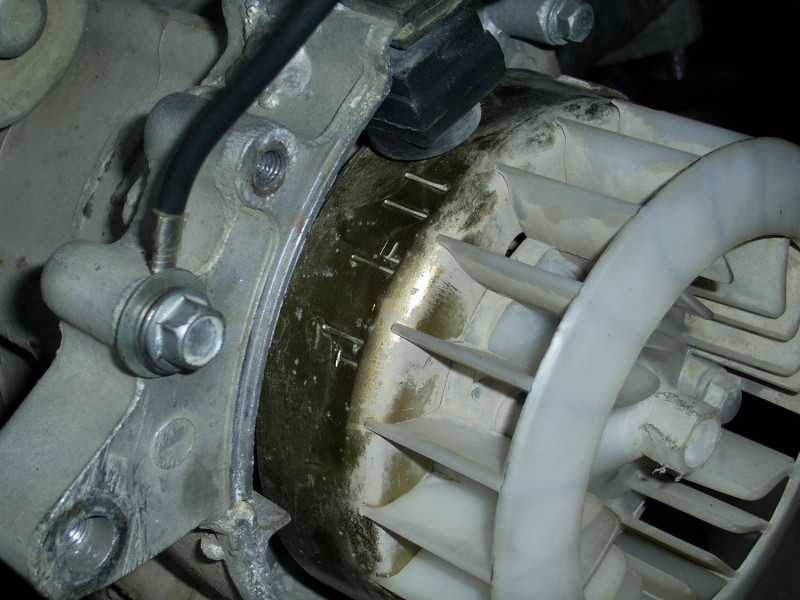

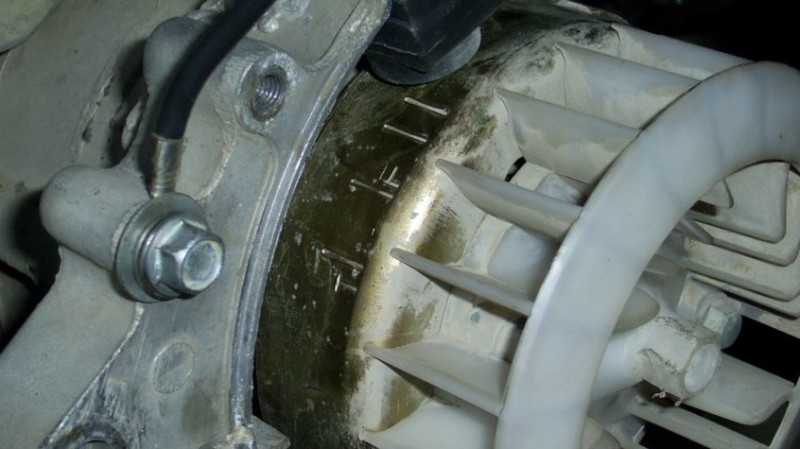

Для начала следует разобрать картер. Сделать пометку на картере и роторе в положении верхней мертвой точки поршня. А затем, прокручивая вал, дождаться, когда же появится искра. Естественно, в этот момент свеча должна быть выкручена. Делаем еще одну пометку на картере. Расстояние между двумя метками дает нам, так называемое, опережение зажигания. Ослабляем болты на статоре генератора и выставляем зажигание так, как это указано в техническом руководстве к скутеру.

Определить верхнюю мертвую точку поршня просто. В отверстие от выкрученной свечи вставляем палочку, щепочку, полоску плотного картона. И неторопливо вращаем вал. Палочка поднимается, опускается. Наивысший подъем и дает нам верхнюю мертвую точку. Аккуратно отмечаем ее карандашом. Если руководства по эксплуатации под руками нет, можно действовать по наитию. Выньте палочку и отметьте на ней черточку, расположенную в двух-трех миллиметрах выше прежней. Вставьте палочку снова в двигатель и открутите поршень на эти два-три миллиметра ниже. На это положение и устанавливайте появление искры.

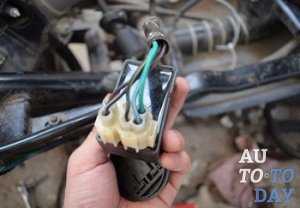

Коммутатор на мопед Альфа

В этой части статьи мы рассмотрим особенность распиновки коммутатора на мопед Альфа (и в довесок – Дельта), а также узнаем назначение каждого провода. Вся информация представлена на схеме ниже.

Примечателен тот факт, что одинаковые коммутаторы могут устанавливаться на мопеды различных марок китайского производства, так как существует масса клонов Альфа.

Как мы видим распиновка данного коммутатора очень проста.

Распиновка

Черно-желтый провод 1 , идет к катушке зажигания.
Черно-красный провод 2 отвечает за питание.
Контакт 3 отсутствует в принципе.
Черно-белый провод 4 отвечает за глушение двигателя и идет к замку зажигания.
Сине-белый контакт 5 идет к датчику Холла.
Последний, зеленый контакт 6 является массой.

Схема проводки на мопед Альфа: особенности отечественной эксплуатации

С развитием торговых отношений между Россией и Китаем, в нашу страну помимо традиционных трикотажных товаров и бытовой электроники стали массово завозить различную авто и мото технику. А поскольку отечественная мотоциклетная промышленность переживала спад, то новинки пришлись по вкусу мотолюбителям, и стали массово приобретаться для собственных нужд.

Классический вид мопеда Альфа

Особый интерес представляет мопед ALPHA с двигателем воздушного охлаждения который продается на территории РФ как «Альфа

110сс» или «

Альфа

49». Цифры в названии обозначают рабочий объем двигателя:

Четырехтактный двигатель воздушного охлаждения объемом 49 куб. см, мощностью 4,5 л.с.;
Четырехтактный двигатель воздушного охлаждения объемом 110 куб. см, мощностью 7 л.с.

Мопеды своим внешним сходством с мотоциклами отличаются от скутеров, хотя и представляют собой отдельный класс. Тем не менее, сочетание технических параметров, простоты в обслуживании своими руками и невысокой эксплуатационной стоимости сделали данный мопед лидером продаж на российском рынке мототехники.

Справочно: в Китае сборкой модели ALPHA занимаются сразу несколько производителей. Среди них компании Horse, Chong Qing Bull, WONJAN, Omaks и ряд других. Сборкой мопедов занимаются и в России такие компании, как АВМ и СМото. При этом схема электропроводки мопеда Альфа идентична вне зависимости от места сборки.

Признаки и причины неисправности мотора мопеда

Среди основных проявлений поломки системы зажигания являются такие факторы:

мопед заводится не с первого раза или не заводится вообще;
нужны большие усилия для запуска мотора;
наличие гари на свече;
лишние шумы при работе двигателя во время движения и простоя;
невозможность набрать достаточную скорость без усилия.
Правильная настройка зажигания позволяет исключить следующие проблемы в работе мопеда:
детонация топлива;
увеличен расход бензина;
понижение мощности на низких оборотах;
заметный стук не только при движении, но и при запущенном моторе без движения;
сильный нагрев мотора;
наличие хлопков.

Настройка своевременной подачи искры позволит также продлить работу поршневой системы и всего мотора вообще благодаря отсутствию скоплению бензина внутри мотора — не увеличивается нагар, приводящий к закоксованию и непригодности мотора вообще.

Неправильно выставленное зажигание связано с другими проблемами, среди которых находится и монтаж поршневой системы. Причинами выхода из строя зажигания мопеда являются:

неверно установленная катушка зажигания;
износ поршневой системы, который влечёт выпуск газов изнутри и попадание гари на другие компоненты;
физические повреждения транспортного средства вследствие падения или ДТП.

Следить за состоянием и правильностью подключения катушки зажигания необходимо постоянно, так как именно эта деталь повышает напряжение, давая искру в результате. Отсутствие достаточного напряжения препятствует образованию искры и запуску двигателя мопеда. Есть способ диагностики катушки зажигания, чтобы понять, что требует замены, а не только правильной настройки. Нужно взять тестер (мультиметр) для замера уровней. Стоит учитывать, что цифровой тестер предпочтительней, так как стрелка может не уловить малейших колебаний.

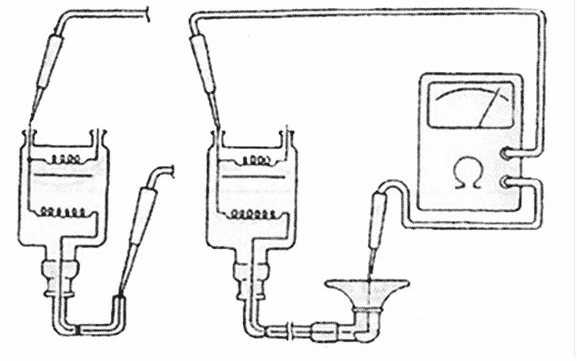

Щупы тестера требуется подключить к выводам катушки зажигания, а сам мультиметр перевести в режим измерения сопротивления. После этого понадобится подать напряжение. Показатель до 5 Ом считается нормой (но не ниже 0,5 Ом) — оптимальный уровень. Далее понадобится проделать всё с вторичной обмоткой:

один щуп подключается к выводу катушки (питающему);
второй надо присоединить к свечному колпачку;
на экране необходимо посмотреть значение.

Проверка катушки зажигания мультиметром

Нормой для вторичной обмотки является величина в два-три килоома. При несоответствии показателей названым выше понадобится замена катушки зажигания, а не только настройка соответствующей системы.

Видео о том, как проверить катушку зажигания на мопеде:

Замок зажигания и его особенности

Принцип работы подачи искры на топливо у мопеда примерно такой же, как у автомобиля. Задача этой системы – поджечь смесь, которая подается карбюратором в двигатель. Непосредственно сам поджиг производит свеча, но до этого в процессе участвуют и другие части.

Для активации системы используется так называемый замок, от которого сигнал подается уже к другим деталям. Для его использования на большинстве транспортных средств требуется ключ. В выключенном положении идет замыкание коммутатора на «землю» при помощи специальной «ноги». В целом устройство системы на Альфе и других скутерах, и мопедах не слишком отличается от аналогичного на автомобилях. Как уже сказано выше, основную роль помимо замка играет катушка зажигания и коммутатор.

Устройство с высоковольтным проводом

Видео ниже демонстрирует ремонт замка (автор ролика — RECOVER PSR).

LITTLE BIG. FARADENZA (официальное видео)

Подписывайся

#128544; АНТИПОЗИТИВНЫЙ РОССИЙСКИЙ ТУР #128544; 19.10 Москва vk.com/littlebig_stadium 26.10 Санкт-Петербург vk.com/littlebigice купить билеты здесь: www.littlebig.info/ 04.10 Сургут vk.com/littlebig_surgut 05.10 Тюмень vk.com/littlebig_tymen 06.10 Екатеринбург vk.com/ekb_littlebig 09.10 Ижевск vk.com/littlebig18 10.10 Казань vk.com/little_big_kzn 12.10 Нижний Новгород vk.com/little_big_nn 13.10 Киров vk.com/little_big_kirov 15.10 Ярославль vk.com/club169324976 16.10 Иваново vk.com/club169325033 17.10 Череповец vk.com/littlebig_35 08.11 Красноярск vk.com/event169050668 09.11 Иркутск vk.com/event169050994 11.11 Томск vk.com/littlebig_tomsk 12.11 Кемерово vk.com/event169050627 13.11 Новосибирск vk.com/littlebig_novosib 15.11 Барнаул vk.com/event169050518 16.11 Омск vk.com/littlebig_omsk2018 18.11 Челябинск vk.com/littlebig74 19.11 Уфа vk.com/little_bigufa 20.11 Самара vk.com/littlebig_smr 22.11 Саратов vk.com/event169047067 23.11 Волгоград vk.com/event169048052 25.11 Ростов vk.com/event169048121 26.11 Краснодар vk.com/event169048172 27.11 Воронеж vk.com/littlebig_vrn18

Как выставить фазу ГРМ и что такое момент зажигания

Наша группа Вконтакте В этом видео я расскажу вам чем отличается момент зажигания от. НЕМНОГО БОЛЬШОЙ: : com/littlebigbandofficial soundcloud: soundcloud.com/littlebigrussia vk: vk.com/littlebigband twitter: twitter.com/LITTLEBIG_BAND сайт: thelittlebig.com Отправить по электронной почте Бронирование (Ru, США) Бронирование (Европа): 33 608 815 807 Фабристи www.base-productions.com Музыка: Илия Прусикин, Любим Тексты песен: Илия Прусикин, Алина Пасок, Эльдар Джарахов LITTLE BIG производство: Идея: Алина Пасок Сценарий: Алина Пасок, Илия Прусикин, Эльдар Джарахов Режиссер: Алина Пасок, Илия Прусикин Содиректор: Юрий Музиченко ДОП: Александр Павлов Исполнительный продюсер: Анастасия Антипова Линейный продюсер: Екатерина Миронова Стилист и арт-директор: Вадим Ксенодохов Помощник стилиста: Рада Соколова Местонахождение: Дмитрий Чернов Координатор: Иван Веселов Помощник: Эдуард Гайсин, Роман Коншин, Иван Савченко Кастинг: Анастасия Антипова, Василиса Лубенко Координатор актеров: Василиса Лубенко МУАХ: Маша Франциш Помощник Муах: Анна Соколова Парикмахер: Светлана Тилишевская Гаффер: Стас Герасимов Техник освещения: Павел Илюк, Игорь Савченко Редактирование: Алина Пасок, Илия Прусикин Цвет: Дмитрий Новиков VFX, CG: Максим Семенов Звуковой дизайн: Стас Кравец

В главной роли: Илия Прусикин Соня Таурская Полина Соколова Женя Мекк Никита Горин Татьяна Андриянова Ирина Григорьева Марина Цуркова Юлия Шелобугина Хачатрян Артур Светлана Дейкун Камила Ларисс Елена Лисенкова Надежда Герман Светлана Иванова Зоя Тимофеева Николай Гончаров Леонид Паранин Михаил Симонов Валерий Сизов Денис Макотра Анатолий Топоров Юрий Иванов Техническое оборудование. Ленфильм

Проверка ГРМ по меткам на мопеде Delta EX 50

Роман Химченко 2 нед. вспять

А если не совпадает ЧТО делать

Владимир Воронов 2 нед. вспять

Выставить что бы совпадало.

Валентин Сидоров 1 месяц вспять

Спасибо за видео. Все описано тщательно и понятно, на российском языке. Если будешь продолжать снимать такие видео, буду только за!

Владимир Воронов 1 месяц вспять

Это приятно. )) А новые видео естественно будут, только погодите мало.

Данил Пугачёв 1 месяц вспять

нет мы даже где голова с котлом крепится две поставили прокладки задумывались не будит стучать клапона серовно стучат , когда крутишь стартером , ладна спасибо что дали подсказку

Владимир Воронов 1 месяц вспять

Да! Очередное, не ставьте две прокладки от этого лучше не будет, повышение камеры сгорания в итоге падения мощности.

Данил Пугачёв 1 месяц вспять

А если у вас головка 50сс а поршневая 72сс, то необходимо поменять головку.

Данил Пугачёв 1 месяц вспять

Две прокладки нельзя, смотри могут быть перетянуты клапана, откручиваешь две крышечки на головке, и смотри зазор, должен быть на щуп 0,05. Но если они лупят об поршень то там и зазора нет.

сергей васильев 1 месяц вспять

вадим спасиба много полезного прочитал большущее спасиба буду рад видить новые видео по альфе очени жду

Аркадий новоселов 1 месяц вспять

Данил Пугачёв 1 месяц вспять

Принцип работы зажигания в двигателе 4-х тактного скутера

В современных скутерах устанавливают бесконтактные системы. Они считаются наиболее надежными и простыми в использовании, не требуют сложного подключения, вовремя дают постоянную хорошую искру. Однако настройка все равно важна, даже наличие искры не всегда позволяет воспламенить топливную смесь, так как играет роль и ее мощность.

Основные причины для работы системы зажигания достаточно просты: ее задачей является создание искры для детонации топливной смеси. Если этого не происходит, необходимо внимательно изучить каждый узел и выяснить, почему искра пропала.

Для того чтобы проверить, есть ли вообще искра, нужно выкрутить свечу и приложить ее к массе двигателя, сделать это можно, используя металлические предметы, не покрытые краской. Нельзя держать ее рукой: если искра будет, может ударить током, при этом разряд доходит до 40 000 вольт, которые создает катушка.
Работоспособность свечи зажигания проверяется таким нехитрым способом: нужно приложить свечу к металлическому корпусу двигателя и крутнуть стартер
Если свеча не дает искру, ее нужно заменить на новую; проверить ее можно и при помощи специального прибора, который можно купить в автомагазине. Стоит он недорого, это более быстрый и безопасный способ.
Если свеча исправна, но искры все равно нет, придется воспользоваться мультиметром, при помощи которого можно проверить проводку скутера, найти обрыв или неисправный элемент.
Проверить нужно также и генератор. Он является важным элементом, без которого скутер не будет работать. Потребуется измерить сопротивление: для этого нужно отключить катушку зажигания от проводки, затем замерить сопротивление между массой и генератором. Обычно это черный провод, имеющий красную полосу. Если сопротивление в норме, оно будет порядка 80-150 Ом. При неисправности прибора сопротивление будет значительно меньше или будет отсутствовать вовсе.
После этого нужно замерить сопротивление, которое выдает катушка. Для этого мультиметр подключают к ее выводам. Один из выводов присоединяется к магнитопроводу. При отсутствии сопротивления диагностируется неисправность катушки. Если оно есть, но слабое, стоит проверить проводку или место, где катушка присоединяется к ней.
Если все исправно, но искры все равно нет, потребуется проверить проводку: для этого нужно выбрать две точки, к которым будет присоединен мультиметр. Одной из точек должен быть коммутатор или катушка зажигания, второй – колодка генератора. Провода могут быть либо оборваны, либо между ними возможно замыкание. При полной исправности цепи проверяют блок зажигания. Он выходит из строя редко, поэтому им занимаются в последнюю очередь, когда более вероятные причины неисправности исключены.

Сбитое зажигание – причина отказа двигателя

Настроенное неправильно или сбитое зажигание часто становится причиной отказа работы мотора. Неправильным будет сразу лезть в цилиндр и изучать внутренности скутера, тем более что это не решит проблемы. Прежде чем трогать систему зажигания, нужно проверить иные причины, по которым скутер может не работать.

Самое простое – это отсутствие бензина в баке. Довольно часто владельцы забывают заправить транспортное средство, и такая банальная причина может быть упущена из виду.
Может быть засорен карбюратор, что не дает образовываться пригодной для движения смеси.
Карбюратор нужно чистить регулярно, поэтому не помешает проверить, поступает ли из него топливо в цилиндр. Не исключено, что забита топливная трубка. Могут забиваться мусором жиклеры и другие части устройства, из-за чего топлива поступает мало или, наоборот, мотору не хватает воздуха, и поэтому он не заводится.
Отказать в запуске скутер может и если причиной неисправности являются свечи. Они могут быть мокрыми либо не давать нормальную искру. Желательно иметь запасной комплект и проверить с его помощью. В любом случае свечу нужно выкрутить и осмотреть.
Так визуально можно определить состояние свечи на скутере
Если, проверив все узлы, вы убедились, что они в порядке, можно проверить систему зажигания указанным выше способом и переходить к ее настройке, если все в порядке с технической частью.
