Протачиваем тормозные диски своими руками без снятия

Проточка без снятия

Современная промышленность производит специальное оборудование, дающее возможность выполнять работы непосредственно на автомобиле, не производя их снятие. Такой подход оправдан. Ведь вращающаяся на подшипниках колёсная ступица заведомо обеспечивает необходимые условия для точной обработки детали.

Стоит ли приобретать станок для проточки тормозных дисков, стоимость которого составляет не менее 100 тыс. руб. для собственных нужд, вам придётся решать самостоятельно. Действовать же придётся в следующем порядке:

1. Устанавливаем автомобиль на прочную и жёсткую опору. Домкрат тут не подойдёт.
2. Снимаем колесо.
3. Демонтируем суппорт и очищаем диск от посторонних загрязнений, заодно убедившись, что он свободно вращается.
4. Устанавливаем на ступице и точно центрируем специальный адаптер, подсоединив к нему остальное оборудование.
5. Располагаем резец (резцы) строго перпендикулярно оси колеса.
6. Включаем станок и, дождавшись, пока он раскрутит ступицу до нужных оборотов, производим обработку поверхности детали.

С учётом того, что на большинстве моделей такого рода станков большая часть настроек не занимает много времени, работа сильно упрощается. Но, очевидно, что при отсутствии специального оборудования вопрос о том, как производится проточка тормозных дисков без снятия своими руками, теряет всякий смысл.

Доверяй, но проверяй

С учётом всего вышесказанного выполнение работ лучше доверить профессионалам, имеющим в своём распоряжении необходимое оснащение. Но и тут автовладельцев могут ожидать «подводные камни». Например:

• Нельзя производить работу на ведущем мосту автомобиля без демонтажа детали или отсоединения от колеса ведущего вала. Несоблюдение этого правила может привести к поломке как обрабатывающего станка, так и трансмиссии обслуживаемой машины.
• Для достижения необходимых параметров шероховатости рабочей поверхности вполне достаточно возможностей обыкновенного резца. Поэтому заявление о том, что на автомобиле будет производиться алмазная проточка дисков, скорее всего, является попыткой получить от владельца больше денег. Никакой реальной необходимости использовать алмазные резцы нет.
• Прежде чем начинать обработку, обязательно следует убедиться, что деталь не вышла из допустимых размеров. Иначе вы можете впустую потратить силы, время и средства.

Но если всё сделать правильно, то можно сэкономить, вдохнув вторую жизнь в ещё сохранившие запас ресурса детали.

Источник autoot.ru

Читаю много блогов и встречаю вопросы как протачивать тормозные диски, в токарном станке или на машине. Решил отписать по этому поводу свое мнение. Начну из далека. Когда то в далеком прошлом я имел опыт работы токарем — фрезеровщиком с ЧПУ. Спустя какое то время меня увлек ремонт автомобилей. На СТО на котором я трудится был токарный станок и само собой мне как имеющему опыт общения с ним, приходилось на нем работать. Тогда то я и попытался восстанавливать геометрию тормозных дисков с помощью токарного станка. Понятное дело что точить диск надо с одной установки. Есть извечная проблема установки диска в станок. За частую диск зажимается за центральное отверстие, и опорой является привалочная плоскость на которую на машине опирается колесный диск. Учитывая разлет кулачков в патроне, даже если их проточить перед установкой диска, все равно будет биение. Ограничения по радиальному биению одной плоскости тормозной поверхности 0,03 мм. Ограничение по разнице в толщине диска (между двумя плоскостями) все те же 0,03 мм. Для незнающих толщина человеческого волоса 0, 06 мм. Очень трудно установить диск в станок с биением меньше указанного, а тем более что тормозная плоскость находится значительно выше от места зажима диска, то есть появляется рычаг.Вывод: проточить диск в токарном станке с указанной точностью НЕВОЗМОЖНО.Еще есть неприятная штука в машинах — согнутые ступицы. И после проточки в токарном станке иногда бывает даже хуже чем было…Проточка дисков на машине, без снятия, рекомендована заводом изготовителем автомобиля как альтернативный ремонт.

Протачиваются обе тормозные поверхности за один проход, что исключает разницу в толщине. Так же момент с изогнутыми ступицами тоже исключается, так как резцы устанавливаются вместо тормозного суппорта. Вывод: только на автомобиле возможна правильная проточка тормозных дисков . Мои рекомендации выравнивать тормозную поверхность при каждой замене тормозных колодок

Важно контролировать минимальную толщину диска, согласно рекомендациям завода изготовителя

Источник www.drive2.ru

Способы обточки

Некоторые автомобилисты интересуются проточкой тормозных дисков своими руками, хотя работа сложная и очень деликатная.

Если текущее состояние детали позволяет провести такую процедуру, следует выбрать подходящий метод обработки.

В зависимости от условий обточки и применяемых инструментов, можно выделить такие методы:

• со снятием на токарном станке;
• со снятием подручными инструментами;
• без снятия специальным оборудованием.

Далеко не всегда выгодно приобретать станок для проточки изношенных тормозных дисков, если вы планируете разовую акцию по обработке своими руками. Здесь уже лучше довериться специалистам.

Отдельно стоит рассмотреть все доступные варианты проточки.

Обточка без снятия

Для начала посмотрим, как выполняется проточка изношенных тормозных дисков без снятия, и что в таком случае можно сделать своими руками.

Профессиональные мастерские используют специальное станочное оборудование и диагностические стенды. С их помощью восстанавливается правильная геометрия тормозного диска и других элементов.

В настоящее время спросом пользуется специальное приспособление, предназначенное для проточки старых тормозных дисков непосредственно на автомобиле. То есть снимать их не нужно. Процедура выглядит так:

• автомобиль устанавливается на подъёмник, и снимается покрышка;
• откручивается тормозной суппорт, что позволяет освободить сам диск;
• специальным прибором измеряется текущая кривизна поверхности;
• на шпильки или иной участок устанавливается двигатель, вращающий диск;
• к диску подводятся резцы;
• автоматически резцы постепенно снимают тонкий металлический слой;
• восстанавливается нужная геометрия поверхности.

Выполнить такую процедуру своими руками на автомобиле невозможно, не имея в распоряжение приспособление для проточки изношенных тормозных дисков. Такая услуга доступна только в условиях автомастерской.

Если использование станков вас не устраивает, есть альтернативный метод. Вот что для этого нужно сделать:

• снять колесо и тормозной суппорт с колодки;
• взять шлифовальную машинку;
• подготовить абразивные круги разной зернистости;
• с помощью механического или электронного микрометра сделать замеры толщины;
• исходя из допустимых параметров, сточить определённый слой металла;
• сколы и неровности по краям можно обработать ручным напильником;
• если диск стоит на ведущем колесе, просто запустить мотор и включить передачу;
• за счёт вращения поднести к элементу шлифовальную машинку и начать аккуратную обработку.

Когда выполняется работа подручными средствами, крайне важно придерживаться правил безопасности, используя защитную одежду и очки. Иначе искры могут попасть в глаз и на кожу, что спровоцирует серьёзные ожоги

Обточка со снятием

Чтобы выполнить обработку тормозного диска, его иногда снимают. Это более сложная работа из-за дополнительных мероприятий по демонтажу. Зато несколько упрощается сам процесс обточки.

Для восстановления состояния детали используются обычные токарные станки. Проблема заключается в том, что работа на таком станке требует определённой сноровки и опыта. Без этого браться за проточку своими руками не рекомендуется. Зато всегда можно обратиться за помощью к профессиональному токарю. Его услуги стоят явно дешевле, чем обточка на специализированном оборудовании в автосервисе.

Ручные способы обработки значительно дешевле, и их можно применять в гаражных условиях, обтачивая тормозные диски своими руками. Но качество работы получается низким. После этого придётся часто повторять аналогичную процедуру, чтобы поддерживать сравнительно неплохое состояние.

А чем чаще вы точите диск, тем быстрее изнашивается и истончается металл. Это ведёт к неизбежной замене элементов. При замене одного диска обязательно нужно заменить и второй диск на одной оси, а это дополнительные расходы.

zast

Тормозные диски — дорогие расходники. Обычно их хватает на два комплекта колодок

Но бывает, что они обращают на себя внимание гораздо раньше — например, когда по причине резкого перепада температур возникает заметное биение. Проехал по луже после интенсивного торможения — вот диски и покоробило. Симптомы: вибрации на руле и педали тормоза, которые при замедлении порой переходят даже на кузов

Симптомы: вибрации на руле и педали тормоза, которые при замедлении порой переходят даже на кузов.

Прежде «кривые» диски получали отставку. Лишь отдельных счастливчиков выручали знакомые токари, имеющие станки для проточки. Лет пятнадцать назад автомастерские начали закупать соответствующее оборудование, но работу делали на кустарном уровне. Лишь с появлением новых станков дело вошло в более-менее цивилизованное русло. Проточка дисков обходится недорого — порой в несколько раз дешевле комплекта новых дисков.

Бить или не бить

Станки для проточки бывают двух видов, а устанавливают их непосредственно на ступицу тормозного диска. Те, что подороже, выполнены единым узлом и обеспечивают лучшую точность обработки; такой станок соединяют со ступицей через переходник. Устройства попроще имеют отдельный узел с резцами; они требуют больше времени на установку, а резцы монтируются на скобу тормозного суппорта.

Это интересно: Замена задних и передних тормозных колодок своими руками

Варианты самостоятельной проточки

Поскольку цена на услуги по профессиональной проточке многих пугает, некоторые автомобилисты задумываются относительно самостоятельного проведения подобной процедуры.

Настоятельно не советую браться за такую работу, если у вас нет навыков, опыта и специального оборудования. Подобная шлифовка точно не избавит от биения диска, и послужит временной мерой. Часто в видео инструкциях, а также в описаниях самостоятельной проточки, публикуемых на том же сайте Драйв, в ход идет болгарка, шлифовальные круги, наждачка и прочие подручные абразивы.

Эффект достигается незначительный, и только на некоторое время восстанавливает поверхность тормозного диска. Потому предпочтительнее отдать узел в руки профессионалов. В автосервисах есть специальный стенд, позволяющий без снятия провести обработку изделия.

При этом можно выделить 2 способа, которые все же можно использовать в гаражных условиях, пытаясь своими руками вернуть работоспособность тормозного узла на прежний уровень.

Напильник или болгарка

Сразу скажу, что представленный способ подходит только под автомобили ВАЗ, отечественные машины и старенькие иномарки. Интересно, что АвтоВАЗ даже в инструкциях по эксплуатации описывает, как автовладелец может сам с помощью напильника убрать буртики.

Есть усовершенствованный способ избавления от буртиков. Выглядит процедура так:

• Сначала поднимается автомобиль и снимается необходимое колесо, за которым находится проблемный элемент;
• Затем запускается двигатель машины;
• Включается 5 передача;

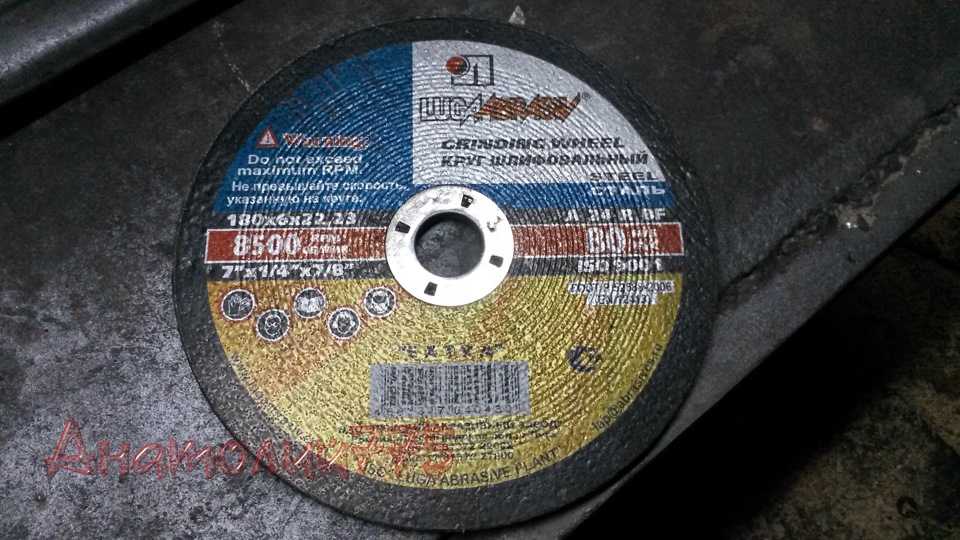

• Для удаления буртика можно взять напильник, либо же крупнозернистый диск для болгарки;
• Прикладывая небольшое усилие инструментом к диску, за счет вращения колеса делается проточка;
• После обработки диск обезжиривается.

Как вы поняли, здесь нужен помощник, чтобы один человек точил диск, а второй нажимал на педаль газа для обеспечения вращения ступицы колеса.

Важно быть предельно внимательным. Ни в коем случае не применяйте такой метод на иномарках, даже если это подержанный автомобиль , и на и новых авто

Шлифовка без снятия станком

Если и делать проточку самостоятельно, то только этим методом. Поскольку никто в свой гараж не станет покупать дорогостоящее специализированное оборудование, большинство обходятся обычным токарным станком.

Но современные технологии позволяют получить специальный станок для проточки за сравнительно небольшие деньги. Это агрегат высокого уровня, способный частично заменить профессиональные установки для проточки.

Проточка с помощью специального станка выполняется без снятия самого диска. Устройство, оснащенное электродвигателем, крепится на диске, и с обеих сторон агрегата имеются резцы. Тем самым удается избавиться даже от биения в гаражных условиях. Подробнее об использовании станка нужно читать в руководстве к конкретной модели.

Сначала проводится настройка стенда и его адаптация под параметры диска. Затем буквально за 5 минут девайс сам восстанавливает элемент тормозной системы, снимая необходимый слой.

А поскольку мы заговорили о тормозной системе, не лишним будет разобраться в работе соседа тормоза в виде сцепления .

Что вы думаете насчет самостоятельной проточки? Стоит ли этим заниматься своими руками, или лучше отдать диски в автосервис, где есть программируемое, автоматизированное профессиональное оборудование?

Спасибо, что вы с нами! Подписывайтесь, задавайте актуальные вопросы и рассказывайте о нас своим друзьям!

(2 оценок, среднее: 3,00 из 5)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Как писал ранее о приобретении ништяков и какой геморрой получился, я был бы ни я если бы позволил себе гонять на вибраторе (а точнее с дискомфортом)и так ездил и думал как же быть как быть, сдавать диски ни вариант, далеко, бенза больше сожжешь чем стоят диски, на проточку отдавать не хотелось так как уже имел горький опыт, после проточки становилось хуже ( а цена за такое удовольствие 1000-1500 русских), а если же на спец станке (а таких у нас нет и цена от 4000-5000) не вижу смысла для таза тратить бабло такое, легче купить еще 3 к-т передних дисков., и как то ночью ни спалось, и посетила мысля такая, а почему бы ни сделать проточку дисков на месте, но как, и тут меня осенило (кстати большинство реализации моих переделок приходят ночью когда ложусь спать, прям перед сном), а почему бы ни сделать абразивные накладки)))и понеслось…купил шлифовальный диск (ШД), характеристики на фото видно…

хорошо что не выкидываю сразу отработанные накладки…

так же валялся алмазный диск, который работал последний раз пару лет назад, и вот опять пригодился…

Несколько способов проточки без снятия

Как осуществляется расточка тормозных барабанов Какой бы способ проточки тормозных дисков вы ни выбрали, прежде чем начать работу, убедитесь в том, что их толщина больше предельно допустимой и в них нет трещин. Если же они слишком тонкие или имеют трещины, не рискуйте, ремонтируя их. Лучше купите новые. Проточкой называется выравнивание рабочих поверхностей с использованием резца, а предлагаемые ниже способы — это шлифовка тормозных дисков без снятия.

1. Существуют специальные агрегаты для шлифования тормозных дисков без снятия. Но я думаю, вы согласитесь со мной в том, что не стоит покупать агрегат ради шлифовки пары дисков. Дешевле будет полностью обновить тормозную систему.
2. Если диски стоят на ведущей оси. Понадобится ровный деревянный брусок размером 30×15×5 см и несколько листов наждачки с крупным абразивным зерном (например, №40) на тканевой основе. Использовать наждачку и брусок предпочтительней, чем абразивный круг для наждака. Потому что рабочая поверхность абразивного круга в скором времени после начала шлифовки перестанет быть плоскостью. А плоскость сторон бруска не изменится во время работы. Не забывайте менять наждачку — это ускорит процесс шлифовки и улучшит ее результат. Поднимете автомобиль домкратом и подставьте под него какую-нибудь страховку. Снимите колесо, тормозной суппорт и пыльник тормозного диска. Суппорт подвесьте повыше, чтоб не мешал. Запустите двигатель, включите передачу скорость, вращения отрегулируйте по своему усмотрению. Лист наждачки постелите абразивом вниз, на него широкой стороной положите брусок, а выступающие из-под бруска края листа загните вверх. Получившуюся конструкцию прижимайте поочередно широкой гранью к рабочим поверхностям тормозного диска. Не старайтесь нажимать на нее сильнее, лучше все время двигайте точку соприкосновения.
3. Стоящие на не ведущей оси тормозные механизмы шлифуются без снятия тем же приспособлением из бруска и листа крупной наждачки. Только двигаться будет не диск, а брусок с наждачкой. Двигать его будет сила ваших рук. Но сказать по правде, делать это без снятия диска уж очень неудобно дело пойдет гораздо быстрее, если вы снимите их и положите на верстак.
4. Шлифовка тормозных дисков на ходу. Этот способ подойдет для восстановления дисков, стоящих как на ведущей оси, так и на ведомой. Но он подойдет для устранения только незначительных дефектов. Результата сильной температурной деформации он устранить не сможет. Сначала из старых тормозных колодок следует изготовить специальные приспособления. Для этого нужна болгарка с алмазным отрезным диском. А также абразивный зачистной диск для нее. Из зачистного круга необходимо вырезать два клинообразных сегмента. В старых тормозных колодках сделайте две выемки в соответствии с формой клиновых фрагментов. Их глубина должна быть на несколько десятых миллиметра меньше толщины абразивных вставок, чтобы последние после установки возвышались над поверхностью колодок. Вставьте сектора в выемки, предварительно смазав их каким-нибудь клеем, чтобы не выпадали. Получившиеся «абразивные колодки» установите в суппорт вместо штатных. Для проточки рабочих поверхностей нужно проехать от 5 до 10 км, периодически притормаживая. Спланируйте маршрут так чтобы избегать резких торможений либо замедлений по ухабистым участкам. Во время поездки контролируйте результат шлифовки. Образовавшийся по периметру диска буртик можно убрать после окончания поездки обычным напильником с крупной насечкой.

После выравнивания рабочих поверхностей не помешает обработать их более мелкозернистой наждачкой для того, чтобы уменьшить глубину рисок. Использовать наждачку с мелким зерном сразу не следует, потому что она хуже выводит плоскость и поверхность будет гладкая, но волнистая.

Где искать неисправность

• Биение передних дисков часто отдается не только в педаль, но и в руль.
• Биение задних лучше ощущаются через вибрации на кузове.
• Передние механизмы чаще страдают от температурной деформации, так как на них приходится основная нагрузка при торможении, следовательно, они сильнее греются. Деформация возникает следующим образом. При торможении диск нагревается и равномерно расширяется. Попавшая на какой-то участок вода, быстро остужает его, а он, остывая, сжимается и коробит всю деталь.
• Задние более подвержены коррозии. Так как из-за их небольшой нагруженности, попавшая на них вода долго не высыхает.

Диагностика неисправностей и способы ремонта дисковых тормозов

В случае трения тормозных колодок о диск:

В случае слабой работы дисковых тормозов:

В случае появления посторонних шумов при торможении:

Когда нужно протачивать диски

Из руководства по эксплуатации не сложно узнать, какой ресурс у того или иного расходника на автомобиле. Но от указанного пробега следует отнимать около 20-30% с поправкой на российский климат и более сложные условия эксплуатации.

Не сложно догадаться, зачем на автомобиле нужно протачивать тормозные диски. Это способствует восстановлению высокой эффективности торможения. При эксплуатации элементы могут изнашиваться неравномерно, менять свои характеристики под воздействием климата, резких температурных перепадов и пр. То есть наблюдается определённая кривизна.

Существует несколько признаков, позволяющих определить факт необходимости проточки.

1. Сильный нагрев диска после непродолжительной поездки. Определить это можно путём простого прикосновения рукой к элементу. Но делайте это предельно аккуратно, поскольку при высокой температуре можно получить ожог. Диагностировать перегрев проще путём наезда на лужу или выливания воды на диск сразу после остановки. Если пошёл пар, температура нехарактерно высокая.
2. Свист или скрежет при торможении. Выжимая педаль газа, часто водители замечают характерные неприятные звуки. Из салона определить источник шума сложно. Можно попросить помощи у товарища, либо обратиться в автосервис для диагностики.
3. В обычных условиях тормозной путь меняется в сторону увеличения. Если при одинаковых условиях тормозной путь оказался длиннее, чем раньше, диски следует проверить и обточить по возможности.
4. Во время торможения педаль сильно западает. Её приходится глубже утапливать, чтобы остановиться.
5. В процессе торможения возникают вибрации, руль тянет в левую или правую сторону. Отклонение в ту или иную сторону зависит от проблем с конкретным диском.
6. Визуальные признаки износа и появления дефектов.

Столкнувшись с подобными признаками, стоит задуматься о посещении автосервиса для проточки либо о выполнении этой процедуры своими руками.

Зачем меняют или протачивают?

Собственно можете кататься и на таких! НО ведь вы не просто так приезжаете в сервис вы жалуетесь — что при нажатии на педаль тормоза у вас:

• Бьет руль так, что просто держать нельзя
• В кузов идет очень сильная вибрация
• У многих кстати еще и звуки посторонние в подвеске появляются

Стоит отметить, что их реально хватает примерно на два – три раза смены тормозных «накладок», а дальше нужно менять.

Все дело в том, что при больших пробегах, колодки набивают на поверхности диска борозды, стороны становятся не параллельными, образуются ямки и выступы. НА верхней части диска образовывается кромка.

Также от перепада температур, когда вы резко заезжаете в лужу его реально может повести, то есть как говорят у нас в простонародье у водителей «каробит».

НУ и что остается – либо ставить полностью новые, либо протачивать эти старые, причем не сильно, а на незначительный размер (про это чуть позже).
