Как самостоятельно сделать габариты в поворотниках ваз 2114

Как сделать американки на ваз 2114

Существует очень много способов реализовать американки на ваз 2114, каждые имеют свои плюсы и минусы. В зависимости от ваших умений, желаний и возможностей можно выбрать любой, из ниже представленных, или же придумать свой. .jpg» alt=»Американки на ваз 2114″ width=»700″ height=»467″ class=»lazy lazy-hidden aligncenter size-full wp-image-4230″ srcset=»» data-srcset=»https://vazremont.com/wp-content/uploads/2017/10/foto-2-3..jpg 300w, https://vazremont.com/wp-content/uploads/2017/10/foto-2-3-660×440.jpg 660w» sizes=»(max-width: 700px) 100vw, 700px»>

Лампа в поворотник с двумя нитями.

Двухнитевая лампа относительно хороший способ. Она достаточно проста в установке и понятна в использовании. В лампе находится две нити, одна тусклая на 5 Ват, друга более яркая на 25 Ват. Нить с слабой яркостью используется в качестве габаритных огней, а с сильной на поворотники. В итоге сигнал поворота достаточно отчётливо заметно, на фоне габаритных огней.

Для установки потребуется цоколь на два +, либо припаять провод напрямую к лампе, но нужно быть осторожным, при этом она может перегореть.

Реле

Принцип инверсии сигнала. При этом лампа поворотника при движении постоянно горит, а при включении сигнала поворота, начинает моргать. По яркости, как в предыдущем случае огни не различаются, но выделяется сигнал за счет того, что лампа в момент работы полностью гаснет.

С установкой все просто, потребуется лишь немного порезать провода и два пятиконтактных реле, по одному на каждую фару.

Реле с конденсатором и диодом

Data-lazy-type=»image» data-src=»https://vazremont.com/wp-content/uploads/2017/10/foto-3-2.jpg» alt=»Габариты в поворотниках» width=»700″ height=»525″ class=»lazy lazy-hidden aligncenter size-full wp-image-4231″ srcset=»» data-srcset=»https://vazremont.com/wp-content/uploads/2017/10/foto-3-2..jpg 300w, https://vazremont.com/wp-content/uploads/2017/10/foto-3-2-660×495.jpg 660w» sizes=»(max-width: 700px) 100vw, 700px»>

Этот способ, по сути, более правильный предыдущий. К пятиконтактому реле добавляются диод IN5819 и конденсатор на 25 вольт 4700 мф. Принцип работы тот же, но есть гарантия, что ничего, нигде не замкнет и прослужит долго без проблем.

Замыкание габаритов на лампу поворотника

Нет ничего проще, как замкнуть поворотники на ваз 2114. Но данный способ в корне не верен, и использовать его категорически не рекомендуется. Лампа повортника напрямую подключается к габаритам, а сигнал поворота по сути отсутствует совсем.

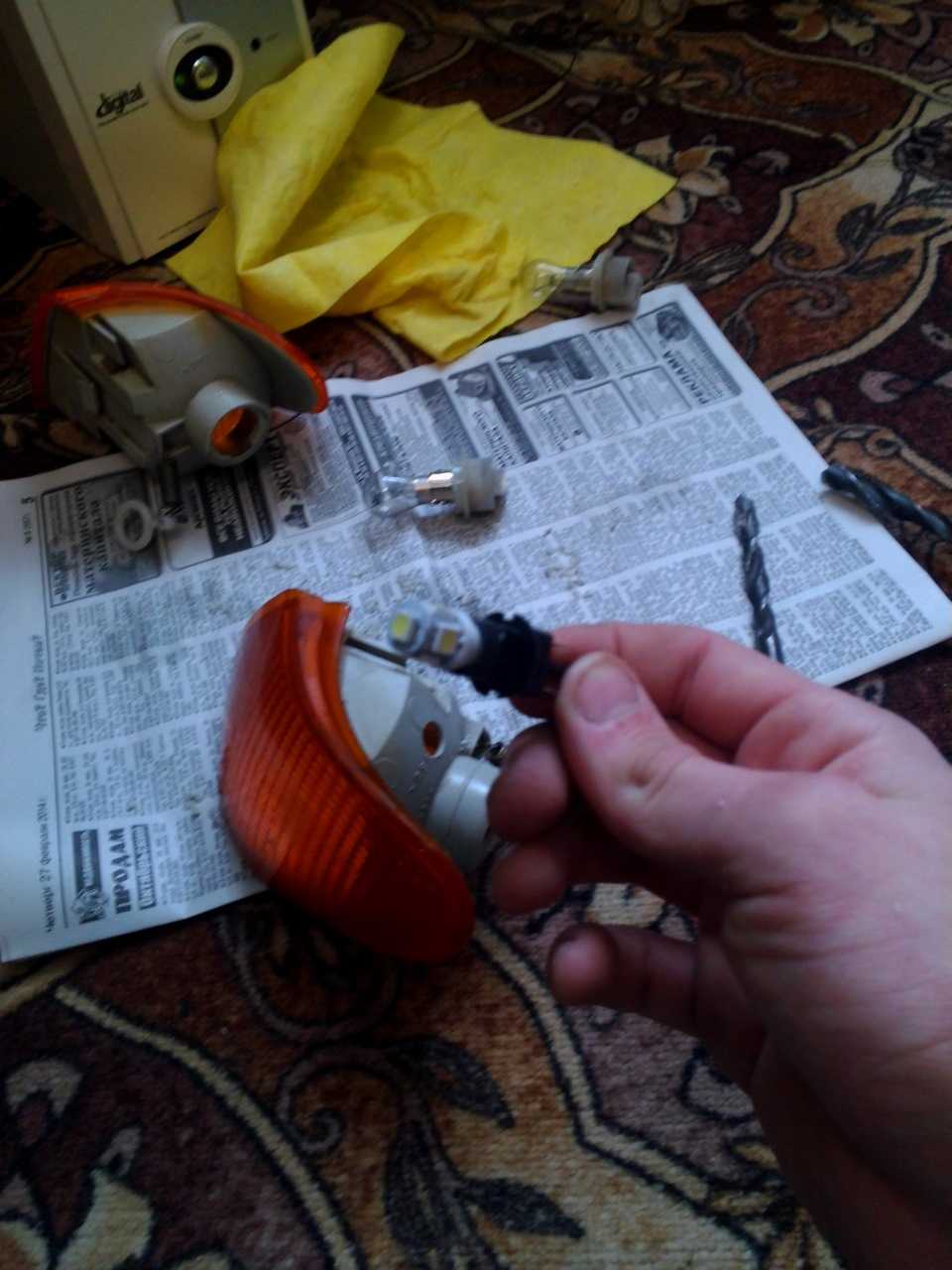

Дополнительный патрон в поворотную фару

Data-lazy-type=»image» data-src=»https://vazremont.com/wp-content/uploads/2017/10/foto-4-2.jpg» alt=»Дополнительный патрон для поворотника» width=»420″ height=»700″ class=»lazy lazy-hidden aligncenter size-full wp-image-4232″ srcset=»» data-srcset=»https://vazremont.com/wp-content/uploads/2017/10/foto-4-2..jpg 180w» sizes=»(max-width: 420px) 100vw, 420px»>

Самый правильный по мнению большинства, но при этом самый трудозатратный способ – это внедрение дополнительно патрона в фару. Патроны берутся из ненужных повторителей, отрезаются и впаиваются в фару. При аккуратном исполнении все выглядит незаметно, не каждый догадается о внесенных изменениях.

Лада 2114 Siberian › Бортжурнал › Американки с кнопки + отключаются при включении поворотника

Всем привет!:)

Думал, думал и все таки решил сделать американки в поворотниках. Но сделать решил грамотно – чтобы включались с кнопки, независимо от габаритов авто. Такой вариант дает возможность включать американки по настроению, включать чисто американки, не включая габариты и фары.

Так же необходимо было сделать так, чтобы при включении поворотника, американка гасла и мигал чисто поворотник, а затем, после выключения поворотника, загоралась обратно.

Для всего этого понадобилось:

— оранжевые двухнитиевые лампы (одна нить 5W, другая 21W) (2шт.)— патрон трехконтактный (я взял от газели, потом узнал, что еще есть такие на волгах и приорах) (2шт.)— 5ти-контактное реле (2шт.) и колодку под него (2шт.)— конденсатор 4700 мкф*25В (2шт.) и диод 5819 (2шт.)

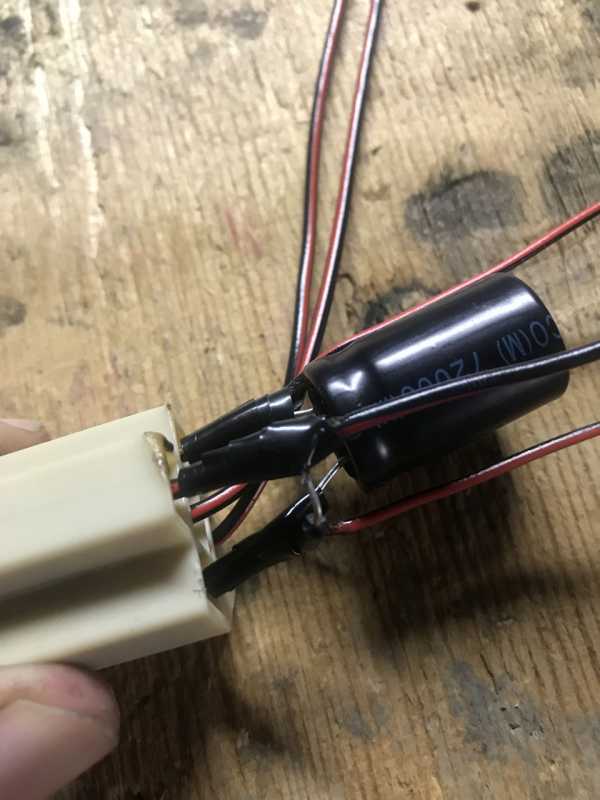

Для начала необходимо усовершенствовать реле, припаяв к нужным контактам конденсатор и диод

Припаиваем, как показано на схеме

Полный размер

паяем

Полный размер

изолируем

Полный размер

изолируем еще

После того, как два реле готовы, можно инсталлировать в авто

Так как необходимо, чтобы американки включались с кнопки и независимо от других световых приборов, то освободил под них кнопку задних ПТФ, так как ни разу ими не пользовался, а также нужно прокинуть провод с аккумулятора плюсовой на эту кнопку, естественно, возле аккума, в разрыв нового провода, поставил держатель флажкового предохранителя и предохранитель на 20А. Распиновку кнопки задних птф приложу ниже

А – взял черный короткий провод, на один конец клемму мама, на другой конец клемму с кольцом и прикрутил к ближайшей металлической конструкции. 1 – приход + с аккумулятора. 2 — + на американки (на нить 5W). B – вытащил провод подсветки с колодки задних ПТФ

Далее выводим плюсовой провод с кнопки обратно в подкапотное пространство и разводим на плюсовые контакты, отвечающие за нить 5W.

Общая схема, как я все подключал

Схему старался сделать максимально понятной, для гуманитариев, так сказать:D коим сам и являюсь:)

Также большой плюс данной схемы, что заводская проводка на габариты и поворотники остается полностью целой и не покоцанной, и в любой момент легко все ставится в сток без каких-либо следов вмешательства

Плюсовой провод на американки был аккуратно притянут стяжками к силовым проводам, идущим на усилитель, а разведен между двумя сторонами по верху телевизора так, чтобы при открытии капота его не было видно.

Ну и перейдем к итоговому виду

Полный размер

Спасибо за внимание, всем удачи и пока!:)

Как смотрят сотрудники ГИБДД на монтаж ДХО в поворотники?

Боясь нарушить закон, многие водители во время движения по дороге в светлое время суток продолжают пользоваться ближними фарами, несмотря на то, что дневные ходовые огни удобнее. Но в действительности такой необходимости нет. Даже если на авто изначально отсутствуют ДХО, их можно поставить в поворотники, не нарушая правил, установленных ГИБДД. Главное, чтобы выбранные вами световые приборы были сертифицированы для монтажа в транспортные средства соответствующей модели. Если это правило соблюдено, значит, закон вы не нарушаете.

Кроме того, автовладельцам, которых интересуют ДХО в поворотники и ГИБДД, следует помнить, что к этим приборам предъявляются особые требования. Они должны включаться сразу после запуска двигателя и выключаться одновременно с фарами

Кроме того, важно, чтобы во время поворота белые светодиоды гасли и включались желтые (или оранжевые). Только в таком случае ДХО смогут дополнительно выполнять функцию поворотника

Если хотите избежать неприятностей с ГИБДД, не стоит устанавливать на машину самодельные дневные ходовые огни. Отдайте предпочтение комплекту с двумя реле, качество которого будет полностью удовлетворять соответствующему техническому регламенту. Если на вашем автомобиле установлены сертифицированные осветительные приборы, у инспектора не возникнет неприятных вопросов.

Монтаж ДХО в поворотники, конечно, приравнивается к внесению изменений в конструкцию транспортного средства. Однако на официальном сайте ГИБДД вы не найдете информации о том, что это запрещено. Если действовать грамотно, требования технических регламентов и ГОСТов не будут нарушены. Тем более что в законе есть оговорка, согласно которой недопустимыми считаются изменения, негативно влияющие на безопасность транспортных средств. Поэтому вы можете смело покупать качественные дневные ходовые огни с функцией поворота и устанавливать их на своё авто.

Многие хотят улучшить переднюю оптику, ведь с хорошим светом ездить куда комфортнее и безопаснее для вас, лишь бы ваш свет не мешал встречным водителям. Для этого существует очень много способов. Но некоторые желают получить за счет тюнинга фар уникальный и необычный вид. Для этого, например, они устанавливают в поворотники дополнительные габариты или же полностью переносят их туда, создавая, так называемый американский стиль.

Американки на ваз 2114 очень частая практика, с ними машина действительно смотрится интереснее, кроме того в темное время суток любой дополнительный свет не помешает. При плохой видимости автомобиль с таким тюнингом более заметен на дороге. Но нужно понимать, что такое изменение может вводить в заблуждение других участников движения и иногда оно становиться причиной ДТП.

Делая американки ваз 2114 все необходимо сделать в рамках закона, есть четкие ограничения в любых изменениях передней оптики. Например, точно нельзя устанавливать красные лампы, отражатели и любые другие приборы с несоответствующим цветом и режимом работы. За такие нарушения назначен штраф в 2500 рублей.

Как установить габаритные огни в поворотники

Итак, как подключить поворотники? Для установки таких огней нам понадобится лампочка с двумя нитями, двухконтактный светодиод, паяльник, изолента и, конечно же, провода. Начинаем процедуру:

Прокладываем провода габаритных огней к цоколю.
Выполняем замену лампочки на новую.
Далее будем подключать провода к лампочкам. С помощью паяльника выполняем припаивание:
второй — плюсовой провод габаритных огней;
третий — плюсовой провод поворотных огней:
Далее нам необходимо подключить провода к самим фарам:
плюсовой провод от лапочки соединяем также с плюсом поворотных фар;
второй плюсовой провод подключаем к плюсу габаритных огней.
Накручиваем на провода изоляцию и укладываем их.
Проверяем работу огней. В этом случае менее ярко будут гореть габаритные огни, а ярче — поворотные.

Если лампочка двухконтактная, то есть возможность выбрать другой цвет — не белый, а, к примеру, желтый, чтобы огни между собой не сливались. Однако помните, что за такую деятельность можно получить штраф. Но если вы готовы, тогда ваше авто будет выглядеть оригинально.

Процесс изготовления:

Шаг первый. Схема устройства

Схема работы системы очень простая, здесь практически и нечего описывать. Все, что нужно сделать, это подключить элементы в определенном порядке на разрыв между лампами поворотов и питанием. Питание при работе в режиме габаритов нужно подавать на одинарный провод. Автор не стал соединять габаритники напрямую с поворотными огнями, он сделал отдельную кнопку для включения «американок» при необходимости. Для этих целей была задействована кнопка противотуманок.Шаг второй. Процесс подключения реле Реле подключается с помощью пайки. Как это сделать, можно подробно увидеть на фото. Самое главное в этом процессе — тщательная изоляция места пайки и открытых проводников.Шаг третий. Подключаем кнопку и тестируем систему Теперь остается подключить систему к колодке бортового компьютера, подключить кнопку, автор даже подключил индикатор питания. Теперь после нажатия кнопки она начинается светиться, что говорит о том, что система включена. Ну а как все работает, можно детальнее увидеть на видео.

Желтые габариты сливаются с поворотниками, и некоторые участники дорожного движения могут неверно оценить обстановку. Поэтому лучше использовать габариты белого цвета, тогда оранжевые поворотники будут четко выделяться. .jpg» alt=»Габариты в поворотниках ваз 2114″ width=»700″ height=»467″ class=»lazy lazy-hidden aligncenter size-full wp-image-4229″ srcset=»» data-srcset=»https://vazremont.com/wp-content/uploads/2017/10/foto-1-3..jpg 300w, https://vazremont.com/wp-content/uploads/2017/10/foto-1-3-660×440.jpg 660w» sizes=»(max-width: 700px) 100vw, 700px»>

ГРАНТА ЗЕРКАЛА американки на ВАЗ 2114 / простой способ через реле за 450 рублей

Описание

Тюнинг запчасти на ВАЗ, Лада — https://rs-motor.ru/ . ПРОМОКОД НА СКИДКУ 7 % в rs-motor — yuravs .

Я в инстаграме — https://www.instagram.com/vs.yura

Вся музыка с видео — https://vk.com/yuravs

#ваз2114#четырка#лада . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ненужные теги: ваз, ваз 2114, лада, сделал американки на гранта зеркала адаптированные по ваз 2114 2109 через 5 ти контактное реле диод и конденсатор, лексус стайл, установил гранта зеркала се se адаптированные под 2108 2109 21099 2113 2114 2115 установка в штатные места подключение юлока эсп калина решелировка зеркал подогрев зеркал стеклоподъемники установил руль приора 2 без эур гур через рулевую колонку шевроле нива вал калина рулевой кожух приора гитара подрулевые переключатели приора шевроле нива руль в коже вставка под рояльный лак сделал евроаварийку через реле 4 контактное 10а 12в затонировал заднюю полусферу тонировка 35 процентов 15 процентов съёмка съемка 5 процентов в два 2 стлоя тонировки люмар замена лобового стекла бор борекс тонировка лба вкруг бункер новый год 2020 новосибирск покрасил рамки маски фар бош в черный цвет заменил поворотники на оранжевые рыжие заменил стёкла на фарах на новые bosch поставили установили губу с алиэкспрес самурай на бампер, четырка, ваз 2107 турбо, ставрополь, пневмоподвеска, обзор, своими руками, ваз 2107 бпан, резниченко, ваз 2107 тюнинг,киржач, lada, жигули, занижение, диски, бункер, vaz, авто проект, приора тюнинг, автоваз, ютуб хата, авто, бпан 2016, 3м, губа самурай, краснодар, бпан, лада приора, ваз 2108, ваз 2108 дрифт, приора за лям, subwoofer, ваз 2108 обзор, ваз 2108 атмо, кариандр, ваз 2107 без пружин, ваз 2107, 2109, георгевск, купить, бпан 2018, копейка, ваз 21099 обзор, ваз 21099 тюнинг, смотра, bmw, тест драйв, пятигорск, тазы, невинка, подвеска, койловеры, ваз 2114 на пневме, bpan, ваз 2109 бпан, тонировка фар, тюнинг фар, автозвук по городу, стойки, car audio, лада самара, сабвуфер, фонари про спорт, автомобили, ваз 2114 тонирована,ваз, rs-motor, rsmotor, ваз 2114, лада, поставил черный потолок и чёрные козырьки в замен белых (светлого потолка) кожаная ручка переключения передач кпп ручника тканевый подлокотник, автозвук, посадка, таз, кавказ, тюнинг, ваз 2114, кчр, пневма, музыка, приора, ваз 2109, на авто до 100 тыс, гараж, 14ка, ваз купе, тюнинг автомобиля, кх, тонер, установка, драйв, торусы, реста, полировка, пружины, жекич дубровский, тюнинг ваз 2114, тюнинг приоры, авто приговор, ваз 2108 тюнинг, ваз 2114 автозвук, ваз 2107 на пневме, ваз 2108 тест драйв, ваз 2108 турбо, ваз 2107 атмо, ваз 2108 бпан, ваз 2108 задний привод, приора обзор, ваз 2107 автозвук, ваз 2114 тюнинг, дагестан, machete, deaf bonce, сходка бпан, шок, тазик, стиль ваз, ретро автомобиль, влог про ваз, не поверил, хованский, жигули 2101, автоблог, автовлог, тазобудни копейка 2101, вхлам, russianactiontv, kicx, басы по городу, басбуст, громкие машины, lowbass, caraudio, реакция, авто звук по городу, тест-драйв, аквариум, posadka, заниженные, амортизаторы, винты, машина, тачки, самоделка из домкрата, вдудь, ваз 2108 16 клапанов, wrongcars, wrongcarsowners, vaz2108, wcomeeting, wco, lowdaily, bodybeat, loworiginal, enkei, watanabe, stancesamara, stancevaz, stancerussia, ваз 2108 автозвук, ваз 2108 акпп, ваз 2108 басс, закрытие бпан, ваз 2108 агат, ваз 2108 автомат, ваз 2108 атмосферник, ваз 2107 резниченко, ваз 21099 выхлоп субару, ваз 2106 тюнинг, приора резниченко, сергей, бюджетный, громкий, ваз 2106 дрифт, ваз 2106 обзор, ваз 2106 автозапуск, ваз 2106 бродяга, ваз 2106 боевая классика, ваз 2106 тест драйв, ваз 2106 корч, ваз 2106 бпан, ваз 2106 тюнинг салона, сезон

Как подключить патрон для лампочки

Подключение патрона осветительных приборов к электропроводке дома осуществляется одним из двух методов — разъемным или неразъемным. В первом случае (способ называется «винтовым») крепление осуществляется при помощи винта с резьбой либо специальной клеммы.

Обыкновенный электрический

Для начала нужно разобраться с процедурой сборки обычного электрического патрона. Изготавливается керамический вкладыш, к которому прижимается пластинка из латуни, используемая в качестве основного контакта. На другой стороне вкладыша находится стальная пластина — к ней прикручивают винт, обеспечивающий надежное крепление пластины на вкладыше. Тот же винт выполняет и другую функцию — через него поступает ток на основной контакт.

При закручивании винта применяйте большое усилие, что связано с его участием в передаче электрического тока от кабеля к лампочке. Та же последовательность действий используется для крепления второй латунной пластины, после основной контакт подгибается так, чтобы находиться на уровне с боковыми.

Далее сформируйте колечки на проводниках, проденьте их через донышко и закрепите на стальные пластины. В случае применения патрона в электрической цепи со стационарным выключателем провод, передающий фазу, следует соединить с центральным контактом. Для проверки надежности соприкосновения нужно установить лампочку в цоколь и убедиться в том, что при упоре в боковые контакты основной прогибается на величину не менее 2 мм. В случае меньшего прогиба основной контакт отгибается вверх.

К данной конструкции крепится цилиндрический корпус, затем патрон можно использовать. Подбирайте лампочки, сопоставив маркировку на обоих изделиях.

Патрон с клеммами

При подключении электрической проводки к современным патронам задействуют винтовые зажимы на клеммных колодках. Подход существенно ускоряет процесс подключения и монтажа электротехнического устройства.

Корпус изготавливается из пластмассы, монолитный. При помощи специальной заклепки к корпусу крепятся провода, питающие цоколь.

Безвинтовой электрический

Наиболее современная конструкция подразумевает наличие специальных отверстий на корпусе патрона — обычно четыре (сгруппированы попарно). Сквозь отверстия протягиваются провода, фиксируемые латунными контактами с помощью пружинного механизма. Попарное соединение контактов упрощает параллельное подключение лампочек в люстрах или светильниках. Электрический ток подается на первый патрон, а последующие подключаются к нему при помощи перемычек.

Изделия характеризуются простым и быстрым подключением — зачистите конец провода и вставьте в правильное отверстие на корпусе патрона с зажимным креплением.

Для чего ставить американки на ваз 2114 и как это выглядит

Всем нам знаком стиль “Американский стиль” с габаритными огнями, установленными в поворотниках — популярный элемент тюнинга ВАЗ 2114. Провести такую модернизацию совсем несложно, поэтому владельцы семейства “самары” производят доработку указателей поворотов самостоятельно.

Однако не всё так просто при переносе габаритов в указатели поворотов относится к изменению конструкции автомобиля, за что статьей 12.4 ч.1 КоАП России предусмотрены штрафные санкции. Особенно это касается случаев, когда цвет габаритных огней отличается от белого. Разумеется, субъективного мнения инспектора недостаточно для наложения штрафа. Несоответствие цвета должно быть доказано при помощи спектрометра. Но на практике обжаловать постановление достаточно сложно, ведь суды нередко выносят решения исключительно на основании слов сотрудников МВД, составивших протокол

Перед тем, как сделать габариты в поворотниках ВАЗ 2114, обратите внимание еще на один момент: желтые габариты хуже заметны и могут ввести в заблуждение других водителей, поэтому такой тюнинг не вполне безопасен

Альтернативное решение габариты в поворотники с помощью двухнитевой лампы

Как по мне, это один из самых простых способов дополнить габаритные огни свечением фонарей указателя поворота или перенести их в последние. Для этого понадобится двухнитевая лампа, которую следует установить вместо стандартной, и соответствующий патрон. Вместо использования патрона можно использовать пайку, попросту припаяв провода к выводам лампы, однако в таком случае ее будет сложно менять.

Вот как выглядит лампа

К более мощным нитям лампы следует подключить провода, идущие к указателю поворота, а к менее мощным — провода габаритных огней. Подключить последние можно параллельно, тогда указатели поворотов будут дополнять штатные габаритные огни, или просто переключить провода “габаритов” на лампы в “поворотниках”. Последний вариант и есть “американский” тюнинг, при котором габаритные огни и указатели поворотов совмещаются.

Габариты в поворотники при помощи реле

Можно заставать лампы передних поворотов работать в режиме габаритов, не утрачивая свою функцию. Для этого следует установить пару реле, которые будут разрывать цепь питания ламп при включении указателя поворота. Таким образом при включении габаритов лампы поворотов будут просто гореть, а если включить указатель поворота — мигать в противофазе с задними поворотами (при подаче напряжения задние лампы загораются, а передние гаснут из-за размыкания контактов реле). У такого решения есть одна проблема — лампы поворотов не будут светиться, если выключены габаритные огни. Чтобы решить проблему, необходимо добавить еще пару реле, которые будут переключать питание ламп поворотов на штатную схему, когда габаритные огни выключаются.

Недостаток этого метода в снижении надежности работы световых сигналов из-за увеличения количества контактных групп в цепи питания. Чтобы увеличить надежность и уменьшить количество проводов и контактов, можно использовать полупроводниковые схемы включения ламп поворотов. Самостоятельно собрать такую схему, не имея специальных знаний и опыта, весьма сложно. Поэтому лучше приобрести новую или попоросить помощи у специалиста. Теперь вы знаете как сделать габариты в поворотниках ВАЗ 2114. Реализовать ли эти познания на практике и испытывать ли трудности при прохождение техосмотра или при встрече с дорожной полицией — решать вам.

Как сделать габариты поворотниках ваз. Как просто сделать «американские поворотники» своими руками

Прежде чем узнать, как правильно самостоятельно выполнить подключение габаритов к поворотникам, необходимо знать, что за это положены штрафы. Введено это в силу того, что путаница с огнями может ввести других участников дорождного движения в заблуждение. Поэтому эта процедура запрещена органами Государственной Автомобильной Инспекции.

Система штрафов от ГАИ следующая:

простые граждане заплатят 2,5 тысячи рублей;
должностные лица будут оплачивать от 15 до 20 тысяч рублей:
юридические же лица за такое нарушение будут платить просто колоссальные штрафы — от 400 до 500 тысяч рублей.

Помимо штрафов происходит конфискация оборудования. При этом транспортное средство запрещается к эксплуатации, а номерные знаки снимаются. Поэтому, как видите, наказание за такой тюнинг довольно строгое. Делать это будете на свой страх и риск.
