Датчик скорости на ваз 21099 инжектор

Замена

Заменить ДТОЖ своими руками на инжекторном ВАЗ 2109 не сложно. Следуйте пошаговой инструкции, чтобы решить возникшие проблемы.

Снятие устройства

Первым делом проверьте состояние предохранителей. Не редко они перегорают, что становится причиной отказа в работе датчика температуры охлаждающей жидкости.
Дождитесь, пока автомобиль полностью остынет. Проводить замену ДТОЖ на горячем двигателе ни в коем случае нельзя.
Отключите провода, идущие на ваш ДТОЖ. Только делать это нужно в ситуации, когда при включении зажигания стрелка показателя температуры начинает резко поднимается вверх и порой доходит до максимального уровня.
Если же изменений со стрелкой не происходит, виной всему не сам датчик, а провод, идущий к нему.
Если при включении зажигания стрелка начинает опускаться, датчик температуры ОЖ вышел из строя и нуждается в замене.
Снимать половину агрегатов, чтобы добраться до ДТОЖ, не приходится. Доступ к устройству свободный, проблем возникать не должно.
Слейте охлаждающую жидкость из системы. Это отличный повод заодно поменять тосол на новый, если в этом есть необходимость. Если же охлаждающая жидкость свежая, для слива используйте чистую емкость.
Отключите проводку от датчика.
С помощью торцевой головки выкрутите регулятор, чтобы его без проблем снять рукой.
Зачистите место посадки устройства. Так обычно накапливается приличное количество грязи, пыли, которые могут стать причиной некорректной работы нового датчика температуры тосола.
Для очистки воспользуйтесь любой ветошью, которая не оставляет после себя ворс, нитки.
Обработайте гнездо обезжиривателем.
Вставьте новый регулятор. Ошибка многих заключается в том, что якобы для повышения надежности установки они уплотняют датчик герметиком. Делать этого не стоит, поскольку так ДТОЖ может работать только хуже.
Верните на место питающий провод. Только если проверка показала, что в нем есть обрыв или он поврежден, провод лучше сразу заменить. Ремонтировать его изолентой не советуем.
Залейте охлаждающую жидкость обратно в систему. Даже если вы меняли ОЖ пару месяцев назад, лучше заодно заменить ее на свежую. Хуже от этого точно не будет.
Запустите мотор, проверьте в действии новый датчик ТОЖ.

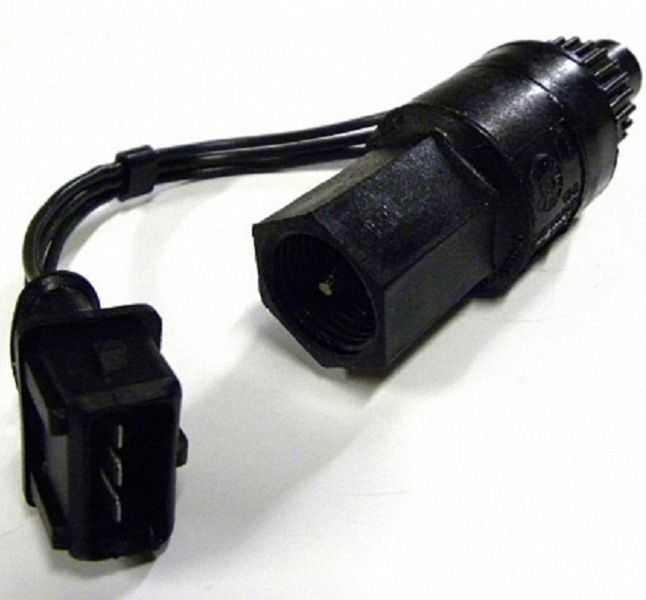

Где находится и неисправности датчика скорости ВАЗ-2109

Для чего нам нужен датчик скорости на ВАЗ-2109. Давайте разбираться. Этот прибор отвечает за правильное отображение данных на нашем спидометре и тахометре. Делает он это с помощью передачи электронных импульсов на блок электроуправления. Но в связи с длительной эксплуатацией и значительной нагрузкой на сам датчик скорости автомобиля ВАЗ-2109 (за 1 км передается более 6 тыс. импульсов на блок управления) возникает ошибка во время передачи данных. Тогда у автовладельцев и возникают вопросы: как проверить датчик скорости? Как правильно его поменять? Для начала расскажем, где расположен датчик скорости в автомобиле ВАЗ-2109.

Как и на большинстве отечественных автомобилей с передним приводом, датчик скорости для ВАЗ-2109 располагается в коробке передач, а если быть точнее, то на приводе самого спидометра. Для того чтобы к нему подобраться, нужно открыть капот и рекомендуется снять адсорбер, чтобы было удобнее произвести замену.

Как узнать, что наш прибор вышел из строя

Не всегда сразу мы можем заметить неисправности. Это способно обернуться огромной проблемой – от штрафа за превышение скорости до ДТП и несчастных случаев.

Рассмотрим основные признаки неисправности:

Вам кажется, что спидометр отображает скорость вашего автомобиля некорректно.
Неисправный холостой ход.
Последнее время вы наблюдаете повышенный расход бензина.
По звуку мотора слышно, что он работает не на всю мощь.

Если рассмотреть жалобы автовладельцев, то чаще всего возникают проблемы именно с остановкой двигателя, когда автомобиль движется накатом, либо во время переключения скоростей, когда выжимается сцепление.

Наиболее частые причины поломки датчика скорости ВАЗ-2109.

Выделяют две основные причины неисправности:

Имеют место проблемы в проводке: обрыв контакта, провода, контакты загрязнены или подключены не совсем правильно.
Трос вашего спидометра очень изношен.

Что следует сделать в таких случаях

В первом случае нам необязательно менять сам датчик скорости. Для начала нам предстоит ознакомиться со схемой подключения прибора и всей электропроводкой. Во-первых, проверим контакты. Их нужно почистить и желательно как-то заизолировать – жидкая резина, масловодостойкая изолента вполне подойдут. Если этого под рукой не имеется, нужно их хотя бы смазать Литолом либо еще каким-либо средством, которое есть у вас в гараже.

Во-вторых, если причина после чистки и герметизации контактов еще не устранена, тщательно пересматриваем все проводки, поскольку даже незначительное их повреждение приведет к такому роду неисправностям. Чаще всего разрыв происходит около контактов либо же вблизи около выпускного коллектора.

Если целостность всей цепочки не вызывает у вас сомнений, переходим ко второй более распространенной причине неработоспособности скорости на ВАЗ-2109 – изношенность троса на спидометре. Если внимательно посмотреть на изношенный и на новый трос спидометра, вы, несомненно, увидите разницу. Изношенность проявляется в неровностях на тросе, заусеницах, микроразрывах, видных человеческому глазу. Вследствие этих неровностей прибор выходит из строя достаточно быстро.

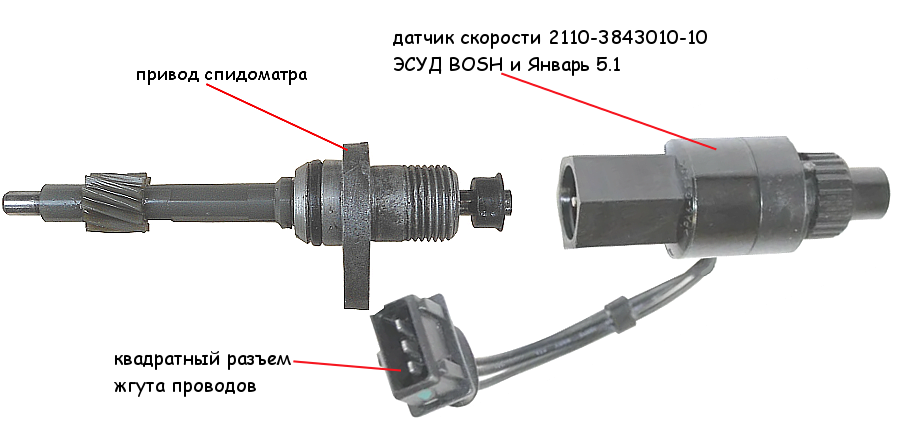

Привод спидометра ваз 2109

Если ваш трос на спидометре совсем новенький, а контакты целы, проверить датчик спидометра можно, сняв его и подключив специальный прибор – мультиметр. Поскольку, как мы выяснили, датчик передает импульсы, на мультиметре должны отображаться следующие значения: 0,5-10 Вт. Если никаких колебаний на мультиметре не выявлено, следует поменять свой старый датчик скорости на новый.

Меняем датчик скорости для ВАЗ-2109

Для того чтобы произвести замену, нам будет необходимо следующее: новый датчик скорости (старый не ремонтируется), а также ключи на «10» и «12». Для начала нам следует отключить аккумулятор, потом уже датчик скорости.

Во время демонтажа неисправного прибора вам необходимо быть очень осторожными и аккуратно снимать его со штока, чтобы избежать его поломки. Все, теперь можем ставить новый датчик – все действия проделаем в обратном порядке. Аккуратно ставим новый датчик на шток, подключаем его и в самом конце, когда все контакты загерметизированы (желательно это сделать), подключаем аккумулятор.

Но это еще не все. Для того чтобы наш новый датчик отображал правдивые результаты, сразу же после его установки необходимо обнулить данные электронного бортового компьютера. В противном случае правильных данных даже в случае установки нового датчика не ждите. Удачного вам монтажа, демонтажа и долгой эксплуатации вашего автомобиля!

Проблема датчика скорости

Замена датчика скорости на ВАЗ-2109

Неисправный датчик скорости ремонту не подлежит. Замена производится быстро и не сложно. Для работы понадобятся ключи «10» и «21». Прежде всего, от бортовой сети отключается аккумуляторная батарея, затем отключается разъем датчика скорости.

После этого откручивается сам датчик. Если сломается его шток, придется демонтировать привод. Делать это нужно аккуратно, чтобы не уронить сломанный шток внутрь коробки передач.

Монтаж производится в обратном порядке. Шток привода вставляется во втулку датчика, резиновое уплотнительное кольцо смазывается маслом, после чего устройство прикручивается на место.

После того, как была произведена замена, необходимо обнулить ошибки ЭБУ, иначе он по-прежнему будет считать датчик скорости неисправным, и замена не даст должного эффекта. » alt=»»>

Что делать если при включении задней передачи на Ваз 2109 перестали работать фонари заднего хода? Это очень опасно, особенно в темное время суток, так как другие водители не видят, что Вы движетесь задним ходом и неправильно оценивают дорожную обстановку. Поэтому проблему с задним ходом Ваз 2109 нужно устранять как можно быстрее. То, что не горят фонари заднего хода вовсе не означает, что неисправен датчик заднего хода. Сначала необходимо проверить лампочки фонарей заднего хода. Если они исправны, то снимаем разъем с датчика заднего хода (он вкручивается в коробку передач) и убеждаемся в исправности разъема. Провода должны быть не окислены и надежно сидеть на контактах разъема

Обращаем внимание, что существует несколько разновидностей датчиков заднего хода, устанавливаемых на автомобилях Ваз 2109. 1)Датчик с одним контактом

Датчик заднего хода Ваз 2109 с одним контактом

2)Датчик с двумя контактами

Датчик заднего хода Ваз 2109 с двумя контактами

1) Когда включается задняя передача, вилка включения задней передачи надавливает на переднюю часть датчика и замыкает провод на массу.В результате загораются фонари заднего хода. Поэтому для проверки датчика просто включаем зажигание, снимаем фишку с датчика и замыкаем её на массу. Если фонари будут загораться — значит датчик неисправен. 2) Если в коробку передач Ваз 2109 установлен датчик с двумя контактами, то при включении задней передачи эти контакты замыкаются между собой. Поэтому проверка исправности такого датчика заднего хода Ваз 2109 также чрезвычайно проста. Включаем зажигание, снимаем разъем с датчика и перемычкой замыкаем контакты между собой. Фонари заднего хода в момент замыкания должны загораться. Если Вы убедились, что на Вашем Ваз 2109 не исправен данный датчик , то необходима его замена. Старый датчик необходимо выкрутить, а вместо него вкрутить новый. Плохо только то, что когда старый датчик будет выкручен, то из коробки передач потечет масло, поэтому сразу же вкручиваем новый датчик заднего хода.

Где находится датчик скорости? Он располагается на самой коробке передач, что бы вам было более понятней, то в таком случае просмотрите фото, которое расположено ниже:

Когда нужно менять датчик скорости? Обычно первыми признаками при неправильной работе датчика скорости, или же при полном его выходе из строя, являются:

• Неправильная информация показаний стрелки спидометра, она может плавать в диапазоне от 0 до 200 км, или же вообще перестать работать.

• А так же машина может нестабильно начать работать на холостом ходу, в более частых случаях двигатель у автомобиля просто глохнет, и не важно едете ли вы на автомобиле, или нет. • Еще при неисправном датчике скорости, может наблюдаться повышенный расход топлива, и потеря мощности у автомобиля

• Еще при неисправном датчике скорости, может наблюдаться повышенный расход топлива, и потеря мощности у автомобиля.

Как проверить работоспособность лягушки?

Контакты с датчика снимаются и зажимаются между собой, после включается зажигание. Если освещения есть, тогда нужно заменить датчик. А если нет, тогда проблема в цепи, а лягушка исправная.

Когда не горит лампа заднего хода, часто требуется поменять старый датчик на новый.

Что нужно сделать:

поставить автомобиль на эстакаду;
установить ручник;
снять защиту;
удалить контакты ос старого датчика;
подставить емкость и снять лягушку;
выкрутить неисправный прибор и заменить его новым.

Внимание цена на новый датчик в пределах 250 рублей. Следующий вариант, если на ВАЗ 2114 не горит задний ход, значит, проблема в лампочке. Чтобы ее заменить, нужно отсоединить колодку проводов, вынуть пластиковую панель контактов от фонаря, сжимая при этом боковые элементы фиксации

Чтобы ее заменить, нужно отсоединить колодку проводов, вынуть пластиковую панель контактов от фонаря, сжимая при этом боковые элементы фиксации

Следующий вариант, если на ВАЗ 2114 не горит задний ход, значит, проблема в лампочке. Чтобы ее заменить, нужно отсоединить колодку проводов, вынуть пластиковую панель контактов от фонаря, сжимая при этом боковые элементы фиксации.

Лампочку вращаем против часовой стрелки и немного надавливая на патрон – снимаем. Теперь ставим новую, проверяем контакты и собираем весь агрегат обратно.

Визуально оцениваем состояние проводки, если нужно – зачищаем провода, проверяем обрывы методом прозванивания, проверяем контакты на пленке фары.

Отчего же еще не горят лампы заднего хода?

Перегорел предохранитель, причина частая, а, значит, необходимо точно знать, где они расположены и как меняются.

Расположены изделия в блоке предохранителей, который можно найти под рулем с левой стороны. Снимается легко, одним нажатием руки. Откручивать ничего не нужно.

Когда не горит лампочка заднего хода, нужно проверить состояние предохранителей. Как это сделать?Можно визуально посмотреть на предохранители и определить поломку – целостность средней части.

Но не всегда так хорошо просматривается сгоревшая перемычка, поэтому нужно включить габариты и не вынимая предохранители, проверить напряжение, если один конец горит, а другой нет – прибор неисправен.

Для замены изделия не потребуются инструменты, просто берем пинцет убираем старый агрегат и устанавливаем исправный.

О том, где находится датчик заднего хода ВАЗ 2114 можно узнать очень просто, взглянув снизу-вверх на КПП, а если водитель не может залезть под машину, тогда открывается капот и таким образом проверяется состояние лягушки.

Чтобы полностью удостовериться в поломке ДЗХ, необходимо вывернуть влево колеса и посмотреть со стороны водителя на коробку скоростей. Сбоку расположена защита с контактами внутри, удаляем ее, замыкаем контакты на ДЗХ и включаем зажигание. Когда все в порядке, появляется белый свет.

Если нет, тогда тестером меряем напряжение на массе и на оранжевом проводе, который идет от лягушки. Если же напряжение присутствует, тогда проверяем саму плату фонарей и зачищаем контакты.

Также есть доля вероятности того, что «полетел» контакт между лягушкой и блоком предохранителей, необходимо его найти и проверить состояние.

Вот почему не горит задний ход на ВАЗ 2114, как видно причин может быть множество, а для автомобилиста важно внимательно проверить целостность всех механизмов лягушки, выявить неисправность и починить работоспособность освещения. Счастливого Вам пути, хороших попутчиков и гладкой дороги!. Счастливого Вам пути, хороших попутчиков и гладкой дороги!

Счастливого Вам пути, хороших попутчиков и гладкой дороги!

Датчик заднего хода является достаточно надежным элементом в устройстве ВАЗа, однако в какой-то момент он все же может выйти из строя.

Определить это легко, поскольку в таком случае у автомобиля перестают работать соответствующие фонари. Однако интересно здесь другое: белые огни вполне могли отказать и без поломки датчика. Чтобы разобраться в ситуации, попробуем очертить круг возможных проблем.

Как мы уже выяснили, этот прибор отвечает за включение задних огней на машине. Если же белый свет не появляется, когда водитель сдает назад, то возникает насущная проблема. Необходимо определить причину неисправности.

Сломаться мог не только датчик, но и что-нибудь другое. Например, предохранитель или какой-нибудь кабель.

А без заднего света ездить в темноте не очень приятно. Банально трудно сообщить другим участникам движения о своих намерениях тронуться назад. К тому же они освещают путь самому водителю.

Пусть данная неисправность и не кажется критичной (как, например, поломка датчика детонации), ее все же необходимо исправить. А сделать это можно следующим образом.

Ремонт спидометра автомобиля ВАЗ 2109

Признаки неисправностей спидометра:

На счетчике цифры ровно не становятся, а со временем перестают вообще работать.
Спидометр начинает давать неправильную скорость перемещения автомобиля.
Перегорают датчики.

Снятие передней панели авто

Для осуществления ремонта спидометра ВАЗ 2109 необходимо снять переднюю панель:

Откручивается «борода». Для этого выворачиваются на нижней панели два винта.
Снимаются три зажима на верхней панели и отключаются выключатели для габаритов, аварийки и ближнего света.
Вытаскивается магнитола, отключается прикуриватель.
Откручиваются два винта, фиксирующие панель, тросик спидометра. Снимаются три колодки, удаляется панель.
Откручиваются винты, удерживающие блок спидометра.

При завышении скорости на спидометре нужно выполнить такие действия:

Указательную стрелку перебросить через ограничитель.
Внизу шкалы приклеить кусок строительного скотча.
В нижней точке приборной стрелки карандашом проставляется метка.
С помощью линейки замеряется расстояние на приборе от нуля до десяти километров в час. Его значение равно 0,7 миллиметров.
Отмеряется нужное расстояние на скотче от ранее поставленной метки и опять ставится метка.
Снимается стрелка спидометра и устанавливается таким образом, чтобы на вторую метку падало ее нижнее положение.

Если ремонт автомобиля ВАЗ 2109 произведен правильно, стрелка обратно перекидывается через ограничитель.

При поломке счетчика километража цифры просто поправляются рукой.
Перегоревшие датчики панели меняются новыми элементами.

Замена привода спидометра авто ВАЗ 2109

Если спидометр не работает, или его показания ошибочны необходимо заменить привод. Привод спидометра выполняется гибким валом, когда длина приводного троса не больше 3,55 метров или электрическим синхронным приводом. Во вращение приводится счетный узел спидометра через червячную передачу от входного вала, промежуточный вал и червячные передачи этого вала. Набор цилиндрических барабанчиков, которые свободно установлены на общей оси, составляет счетный узел. На цилиндрической поверхности деталей нанесены от 0 до 9 цифры. Когда выполняется ремонт автомобиля ВАЗ 21099, снимается для замены корпус шестерни привода и уплотнительные кольца, привод спидометра. Снять его можно без демонтажа коробки передач. Инструкция предлагает такой порядок работ:

Автомобиль устанавливается на эстакаду или смотровую яму.
Отворачивается торцовым ключом болт, фиксирующий к коробке передач корпус привода спидометра.
Плоской отверткой аккуратно поддевается и снимается корпус, как показано на фото.

Снимается ведомая шестерня.

Обращается внимание на гнездо, куда ставится наконечник гибкой тяги одометра, у него не должно быть выработки и отсутствовать слизанные углы, иначе дефект будет служить причиной для замены шестерни.
Тщательно осматривается корпус коробки, куда устанавливается привод. При обнаружении следов масляных подтеков меняется уплотнительное кольцо, которое расположено на корпусе привода

Для этого вынимается ведомая шестерня и уплотнительное кольцо выталкивается.

https://youtube.com/watch?v=dwewrIrSod0

Вытаскивается ведомая шестерня

Все детали промываются в чистом керосине.
После этого устройство собирается в обратно порядке и устанавливается на место.

Если автовладелец решил самостоятельно выполнить спидометру ремонт ВАЗ 21099, видео подскажет, как это сделать правильно, тогда цена выполнения работ будет значительно ниже.

Как снять привод спидометра своими руками – инструкция

ВАЗ 2110

Подпираем башмаки противооткатки заднего колеса, потом нужно поддомкратить перед машины, а затем устанавливаем его на подпорки.
На модели с тросовым приводом спидометра извлечь крепежный палец и отсоединить трос от привода шестерни.
Вывернуть крепежный болт и снять его вместе с термозащитным экраном.
Извлечь привод с шестеренкой из картера и снять ее с кольца уплотнителя.
Шестеренку можно извлечь из картера коробки передач, обязательно проверяйте состояние шестеренки, в случае выявления дефектов нужно произвести замену.
Если выявились признаки износа или повреждений шестерни следует проверять состояние шестеренки.
Чтобы извлечь шестерню, освободите ее из трансмиссии. Затем нужно вывернуть крепежный болт и снять кожух ведущей шестерни. Затем следует извлечь ведущую шестеренку, снять все регулировочные шайбы.

ВАЗ 2107

С помощью ключа «на 13» надо открутить болт хомута крепления приемной трубы глушителя.
Берем ключ «на 10» и отворачиваем гайку крепления привода.
Ключом «на 13» отвернем две гайки крепления поперечины.
Затем нужно опустить заднюю часть коробки передач.
Отрезок трубы надо сместить вправо и затем снять привод спидометра из отверстия картера.

ВАЗ 2114

ДС выкручиваем против часовой стрелки.
После того как сняли ДС, то проверьте привод датчика скорости ВАЗ 2114.

С помощью ключа на «10» откручиваем гайку и вытаскиваем ее.
После того как сняли привод надо проверить состояние кольца и если надо, то замените его.

Магниторезистивные и оптоэлектронные датчики

В основе работы датчиков скорости авто может стоять магниторезистивный эффект . Во многом он напоминает эффект Холла, но лишь на первый взгляд. Суть в том, что некоторые материалы могут быстро менять свое электрическое сопротивление в случае, если они помещаются в магнитном поле. Что бросается в глаза при изучении таких датчиков, так это микросхема, в которую интегрирован магнитерезистивный элемент. Он составлен из полупроводниковых элементов. Кроме того, подобный датчик оборудован прямым приводом и многополюсным магнитом.

Оптоэлектронные контактные датчики скорости весьма просты, но это единственное их достоинство. Дело в том, что они менее чувствительны (к отклонениям основного параметра) и более инерционны (имеют большое запаздывание в измерении), нежели вышеописанные датчики. Работает датчик за счет оптопары, представляющей собой фототранзистор и светодиод, разделенные диском с прорезями. Последний закреплен на приводном валу. За счет вращения диска и прерывания светового потока между парой элементов и генерируется импульсный сигнал.

Как проверить датчик скорости на ВАЗ-2109

Проверка датчика скорости начинается с того, что выясняется, подается ли 12 В на его контакты. Поскольку принцип его работы основан на эффекте Холла, контакт, через который проходят импульсные сигналы, можно проверить только при кручении. Напряжение при этом изменяется в диапазоне от 0,5 В до 10 В.

Проверить устройство можно тремя способами, для двух первых нужен мультиметр.

Первый способ

датчик снимается;
при помощи мультиметра нужно выяснить, за что отвечает каждый контакт, нужно найти импульсный;
плюсовой щуп соединяется с импульсным контактом, а минусовой – с кузовом или двигателем автомобиля;
на ось датчика надевается кусок трубки и вращается с небольшой скоростью, мультиметром при этом измеряется напряжение: чем выше скорость вращения, тем выше частота импульсов и напряжение.

Второй способ (без демонтажа)

при помощи домкрата вывешивается одно из передних колес машины;
мультиметр соединяется с проводами датчика;
необходимо вращать колесо и контролировать, появляются ли импульсы (если да – устройство нормально работает).

Третий способ (без мультиметра)

При отсутствии измерительного прибора, проверка может быть выполнена с помощью контрольной лампы или обычной 12-вольтовой лампочки. Порядок действий аналогичен второму способу.

от датчика отсоединяется импульсный провод;
при включенном зажигании при помощи контрольной лампы нужно найти «плюс» и «минус»;
вывешивается колесо;
контрольная лампа соединяется с сигнальным проводом, колесо вращается (если на контрольке загорается «минус» — датчик работает).

Если контрольной лампы под рукой не оказалось, можно использовать 12-вольтовую (например, из поворотника). Проводом соединяется плюс аккумулятора и сигнальный контакт. Если датчик работоспособный, лампочка будет моргать.

Если проверка показала, что устройство исправно, нужно проверить, как работает его привод. Для этого вывешивается переднее колесо. На ощупь необходимо отыскать привод датчика. Затем ногой нужно вращать колесо, а рукой контролировать, есть ли вращение в приводе и стабильно ли оно.

Признаки поломки

Автомобиль может сам вам сообщить о том, что ДС вышел из строя. Для этого нужно просто обратить на характерные признаки подобной поломки:

Спидометр не работает совсем или выдает некорректную информацию о текущей скорости движения;
Холостой ход ведет себя нестабильно;
Растет расход бензина;
Мотор не выдает полную мощность.

Практика владельцев ВАЗ 2109 показывает, что наиболее очевидный признак поломки ДС — это остановка двигателя при ХХ во время движения накатом, либо остановка мотора при нажатии сцепления для переключения скорости.

При поломке ДС на приборной панели должна загореться лампочка «Проверьте двигатель» (Check Engine). Если же автомобиль оснащен бортовым компьютером, то соответствующий неисправности код ошибки — 24.

https://youtube.com/watch?v=qiDmZLUuTMI

Причины поломки

Есть несколько основных причин, из-за которых ДС может перестать работать:

Произошел обрыв в электрической цепи. Потому первым делом советуем проверить состояние проводки и контактов. Они могли загрязниться, окислиться. Зачистить их не сложно. Дополнительно советуем обработать контакты Литолом.
Обрыв возле разъема. Здесь проводка часто изгибается, происходит перетирание. Не забудьте проверить еще состояние изоляции проводов, которые находятся около выпускного коллектора. Не редко они плавятся под действием температуры, что приводит к замыканиям.
Износился трос спидометра. С течением времени по мере эксплуатации автомобиля трос покрывается заусеницами, трескается, разрывается. Как результат, датчик скорости перестает работать должным образом.

https://youtube.com/watch?v=jsP9uC7EE-Q

Способы проверки

Первое, что вам необходимо сделать, это убедиться, что на контакты ДС подается напряжение в 12 В. Так как работа ДС основана на эффекте Холла, проверка выполняется кручением. Напряжение при этом меняется в пределах 0,5-10В.

Сегодня применяют три основных способа проверки работоспособности датчика скорости. Два первых подразумевают применение мультиметра. Какой из них выбрать, решайте сами. Мы же подробно расскажем о всех трех методах проверки ДС.

Способ проверки	Ваши действия
Способ первый	Снимите датчик; Мультиметром проверьте, какой контакт какие функции выполняет. Вам необходимо отыскать импульсный контакт; Плюсовой щуп мультиметра подключите на импульсный контакт, а минусовой — на двигатель или кузов авто. Это будет масса; На ось ДС наденьте кусочек трубки и начните его вращать с небольшой скоростью; Одновременно с этим проверяйте, как меняется напряжение; При росте скорости частота импульсов и напряжение должны увеличиваться
Способ второй	Здесь вам не придется демонтировать устройство; Домкратом вывесите одно из передних колес автомобиля;Мультиметр подключите к проводам датчика, как в первом способе; Вращайте руками колесо и следите за показаниями мультиметра; Если при этом появляются импульсы, ДС работает нормально. Если же нет, он вышел из строя и нуждается в замене
Способ третий	Данный метод проверки не требует использования мультиметра; Вместо него берется контрольная лампа или обычная лампочка на 12 Вольт; Отключите импульсный провод от ДС; Включите зажигание и контрольной лампой найдите плюс и минус; Вывешивайте одно из передних колес с помощью домкрата; Соедините контрольную лампочку с сигнальным проводом и вращайте колесо; Если на контрольной лампе загорится минус, это говорит о нормальном состоянии датчика; Если контрольки у вас нет, возьмите любую лампочку на 12В. У ВАЗ 2109 такую вы найдете в поворотнике. Проводом соедините сигнальный контакт и плюс аккумуляторной батареи. На работоспособность датчика указывает то, что лампа начинает моргать

Если проверка ДС показала, что с ним все хорошо, обязательно проверьте работоспособность привода датчика. Необходимо вывесить переднее колесо, на ощупь отыскать привод ДС. Теперь начинайте ногой вращать колесо, а рукой проверять, есть ли в приводе вращение и насколько оно стабильно. Тут вам не помешает помощь напарника.

Как узнать, что наш прибор вышел из строя

Рассмотрим основные признаки неисправности:

Вам кажется, что спидометр отображает скорость вашего автомобиля некорректно.
Неисправный холостой ход.
Последнее время вы наблюдаете повышенный расход бензина.
По звуку мотора слышно, что он работает не на всю мощь.

Замена датчика давления масла простая и легко выполнимая процедура в домашних условиях.

1. Прежде всего необходимо снять декоративную пластиковую крышку двигателя.

2. Датчик давления масла Калины расположен с обратной стороны двигателя, он вкручен справа в гнездо ГБЦ.

3. Нажатием на фиксаторы колодки, отключите от ДДМ колодку провода.

4. Используя ключ на «21», выкрутите датчик.

5. Подготовьте к установке новый датчик давления и установите его в гнездо.

6. Зажмите все как следует, оденьте колодку провода на место, установите декоративную крышку и проверьте исчезла ли проблема. Если после запуска лампочка после нескольких секунд погасла, можем сделать вывод, что неисправность заключалась именно в ДДМ, поэтому его замена не была напрасной.

На этом у меня все, спасибо за внимание

ВАЖНО! Помимо самого датчика, так же рвутся контакты подходящие к нему, причём очень часто, т.к. находятся в свободном полёте

Во время снятия, не уроните шток в коробку, иначе придется ознакомится с: Как снять коробку передач?

находятся в свободном полёте. Во время снятия, не уроните шток в коробку, иначе придется ознакомится с: Как снять коробку передач?

Во время снятия, не уроните шток в коробку, иначе придется ознакомится с: Как снять коробку передач?

Признаки неисправности датчика скорости

В процессе эксплуатации автомобиля с электронным бортовым устройством многие автолюбители сталкивались с ситуацией, когда в блоке ошибок, загорается тот или иной сигнал, достаточно часто бывает, что после выключения двигателя и повторного запуска этот сигнал повторно не проявляется, поэтому у российских водителей порой вырабатывается недоверие к показаниям этого блока ЭБУ. Тем не менее, каждый водитель должен знать, какие ошибки, извещающие о проблемах с ДС, загораются на дисплее бортового компьютера.

Р0500 — отсутствие сигнала датчика скорости.
Р0503 — прерывающийся сигнал датчика скорости.

Действительно, достаточно часто причиной появления таких сигналов являются проблемы в ослабленных контактах или даже обрывов проводов ДС. Надо учитывать, где находится датчик скорости на ВАЗ 2114

МКПП испытывает в процессе эксплуатации сильную вибрацию, поэтому требуется уделять профилактическому осмотру этого датчика особое внимание

Кроме появления на дисплее БК сигналов об ошибках, возможно появление других признаков неисправности ДС, к таким признакам специалисты относят:

Неустойчивые, «гуляющие» обороты на холостом ходу, возможно самопроизвольное выключение ДВС при не нажатой педали газа.
Неустойчиво работает или совсем не работает спидометр на ВАЗ 2114.
Значительно повышается расход топлива.
Снижается мощность двигателя.

Конечно, это не является однозначным диагнозом для ДС, могут быть и другие причины, например, проблемы с топливной системой. Однако, проверить работоспособность ДС, следует. И первое, что надо сделать — это прозвонить цепи и убедиться в исправности проводки. Убедиться в наличии заземления и поступления сигнала 12 В на контакты.

Известны несколько способов проверить работоспособность ДС:

снять проблемный датчик. С помощью вольтметра замерить выходное напряжение и частоту сигнала. Для этого, на ось датчика надеть пластиковые трубочки и раскрутить корпус до скорости 3-5 км/час. Чем быстрее вращается датчик, тем выше напряжение и частота;
второй способ не требует снятия датчика.

Поднять переднее колесо на домкрате так, чтобы его можно было раскрутить. Подсоединить вольтметр к контактам датчика. Раскрутить колесо и снимать показания с прибора, если напряжение и частота растут, адекватно раскрутке, то с датчиком все нормально.

третий способ предполагает проверку с помощью «контрольки» или лампочки.

Поднять переднее колесо на домрате, чтобы можно было его крутить. Вначале от датчика надо отсоединить импульсный провод. Включить зажигание. «Контролькой» найти «плюс» и «минус». Соединить «контрольку» с проводом «Сигнал» и раскрутить колесо. При нормально работающем датчике должен загореться «минус». Если нет контрольного инструмента, то можно воспользоваться лампочкой. Для этого к ней надо присоединить провода.

Подключить один провод к плюсу аккумулятора, а второй к разъемному выходу «Сигнал». Вращать колесо. Если лампочка моргает, значит датчик исправен.

автолюбители отработали методику проверки привода ДС.

Для этого необходимо поднять одно колесо на домкрат и снять датчик скорости. Нащупать привод датчика и вращать колесо. При нормально работающем приводе пальцами можно почувствовать как он вращается. И если нет никаких заеданий, значит привод в порядке.

Если же в результате проверки определено, что не работает датчик скорости, то необходимо его снять и заменить на новый. Дефицитной эта запчасть не является, поэтому можно легко узнать сколько стоит датчик скорости на ВАЗ 2114.

Оценка статьи:

Датчик скорости ваз 2109 инжектор признаки неисправности Ссылка на основную публикацию

Похожие публикации

Датчик включения вентилятора змз 406
