Шестерня датчика скорости ваз 2109

Где находится и неисправности датчика скорости ВАЗ-2109

Для чего нам нужен датчик скорости на ВАЗ-2109. Давайте разбираться. Этот прибор отвечает за правильное отображение данных на нашем спидометре и тахометре. Делает он это с помощью передачи электронных импульсов на блок электроуправления. Но в связи с длительной эксплуатацией и значительной нагрузкой на сам датчик скорости автомобиля ВАЗ-2109 (за 1 км передается более 6 тыс. импульсов на блок управления) возникает ошибка во время передачи данных. Тогда у автовладельцев и возникают вопросы: как проверить датчик скорости? Как правильно его поменять? Для начала расскажем, где расположен датчик скорости в автомобиле ВАЗ-2109.

Как и на большинстве отечественных автомобилей с передним приводом, датчик скорости для ВАЗ-2109 располагается в коробке передач, а если быть точнее, то на приводе самого спидометра. Для того чтобы к нему подобраться, нужно открыть капот и рекомендуется снять адсорбер, чтобы было удобнее произвести замену.

Как узнать, что наш прибор вышел из строя

Не всегда сразу мы можем заметить неисправности. Это способно обернуться огромной проблемой – от штрафа за превышение скорости до ДТП и несчастных случаев.

Рассмотрим основные признаки неисправности:

Вам кажется, что спидометр отображает скорость вашего автомобиля некорректно.
Неисправный холостой ход.
Последнее время вы наблюдаете повышенный расход бензина.
По звуку мотора слышно, что он работает не на всю мощь.

Если рассмотреть жалобы автовладельцев, то чаще всего возникают проблемы именно с остановкой двигателя, когда автомобиль движется накатом, либо во время переключения скоростей, когда выжимается сцепление.

Наиболее частые причины поломки датчика скорости ВАЗ-2109.

Выделяют две основные причины неисправности:

Имеют место проблемы в проводке: обрыв контакта, провода, контакты загрязнены или подключены не совсем правильно.
Трос вашего спидометра очень изношен.

Что следует сделать в таких случаях

В первом случае нам необязательно менять сам датчик скорости. Для начала нам предстоит ознакомиться со схемой подключения прибора и всей электропроводкой. Во-первых, проверим контакты. Их нужно почистить и желательно как-то заизолировать – жидкая резина, масловодостойкая изолента вполне подойдут. Если этого под рукой не имеется, нужно их хотя бы смазать Литолом либо еще каким-либо средством, которое есть у вас в гараже.

Во-вторых, если причина после чистки и герметизации контактов еще не устранена, тщательно пересматриваем все проводки, поскольку даже незначительное их повреждение приведет к такому роду неисправностям. Чаще всего разрыв происходит около контактов либо же вблизи около выпускного коллектора.

Если целостность всей цепочки не вызывает у вас сомнений, переходим ко второй более распространенной причине неработоспособности скорости на ВАЗ-2109 – изношенность троса на спидометре. Если внимательно посмотреть на изношенный и на новый трос спидометра, вы, несомненно, увидите разницу. Изношенность проявляется в неровностях на тросе, заусеницах, микроразрывах, видных человеческому глазу. Вследствие этих неровностей прибор выходит из строя достаточно быстро.

Привод спидометра ваз 2109

Если ваш трос на спидометре совсем новенький, а контакты целы, проверить датчик спидометра можно, сняв его и подключив специальный прибор – мультиметр. Поскольку, как мы выяснили, датчик передает импульсы, на мультиметре должны отображаться следующие значения: 0,5-10 Вт. Если никаких колебаний на мультиметре не выявлено, следует поменять свой старый датчик скорости на новый.

Меняем датчик скорости для ВАЗ-2109

Для того чтобы произвести замену, нам будет необходимо следующее: новый датчик скорости (старый не ремонтируется), а также ключи на «10» и «12». Для начала нам следует отключить аккумулятор, потом уже датчик скорости.

Во время демонтажа неисправного прибора вам необходимо быть очень осторожными и аккуратно снимать его со штока, чтобы избежать его поломки. Все, теперь можем ставить новый датчик – все действия проделаем в обратном порядке. Аккуратно ставим новый датчик на шток, подключаем его и в самом конце, когда все контакты загерметизированы (желательно это сделать), подключаем аккумулятор.

Но это еще не все. Для того чтобы наш новый датчик отображал правдивые результаты, сразу же после его установки необходимо обнулить данные электронного бортового компьютера. В противном случае правильных данных даже в случае установки нового датчика не ждите. Удачного вам монтажа, демонтажа и долгой эксплуатации вашего автомобиля!

Проблема датчика скорости

Привод спидометра: виды и отличия

Спидометр – это важный элемент в машинах, а также нескольких других транспортных средств, так как он необходим для слежения за скоростью, чтобы не нарушить правила ПДД. Но это не последняя функция этого устройства.

Все возможные спидометры обладают скоростным магнитным узлом, благодаря вращению магнитов, образовывается поток, он передвигается через катушку тем самым способствуя индукции вихревых токов. Они, тем самым, начинают создавать еще магнитные поля. Они действуют между собой, стрелка устройства передвигается по шкале частоты, с помощью этого вращается магнит.

Все спидометры делятся на три категории.

Механические спидометры.
Электромеханические спидометры.
Электронные спидометры.

Механические спидометры. В спидометре такого типа процесс измерения скоростного режима и индикация происходит благодаря механическому устройству. В качестве датчиков используется шестеренка, которая соединяется со второстепенным валом КПП, в качестве этого выступает узел скорости с указателем стрелки и счетчик барабана. Раньше использовали спидометры в виде барабана и ленты. Но их перестали применять уже достаточно давно.

Электромеханические спидометры. В этих приборах измерение скорости проходит с помощью разных электронных или электромеханических датчиков, которые подключены к КПП. Индикация скорости происходит благодаря миллиамперметру или скоростному узлу механического спидометра, а индикация расстояния — счетным барабаном, которая приводит в движение шаговый электромотор.

Электронные спидометры. Это развитие новых электромеханических спидометров, главным отличием считается замена одометра — в электронном устройстве он полностью цифровой.

Причины неисправности спидометра

Механизм, измеряющий скорость на ВАЗ 2109, прост: на валу КПП находится шестерня, вращающая тросик, который соединен с указателем скорости, расположенным на приборке. Стрелка на шкале показывает скорость, с которой движется автомобиль, и показывается пройденный километраж.

Комбинация приборов ВАЗ 2109

Если не работает спидометр на ВАЗ 2109, то нужно выяснить, в чем причина:

не работает привод спидометра ВАЗ 2109;
оборвался тросик;
неисправен прибор.

https://www.youtube.com/watch?v=dwewrIrSod0

Признаки неисправности:

неровно стоят цифры на циферблате или не двигаются;
при изменении скорости на счетчике отражаются неверные показания;
стрелка на шкале стоит на месте при движении автомобиля.

Разобравшись, что именно не работает, необходимо снять неисправную детали и заменить ее или отремонтировать.

Причиной выхода из строя привода является износ шестерен. Ремонтные работы удобно проводить на смотровой канавке или подъемнике.

Замена привода спидометра ВАЗ 2109 выполняется по схеме:

Для откручивания болта крепления КПП и корпуса привода можно воспользоваться торцевым ключом.
Выкрутив болт и поддев отверткой корпус, снимаем его.
Затем демонтируются старые шестерни и устанавливаются новые.

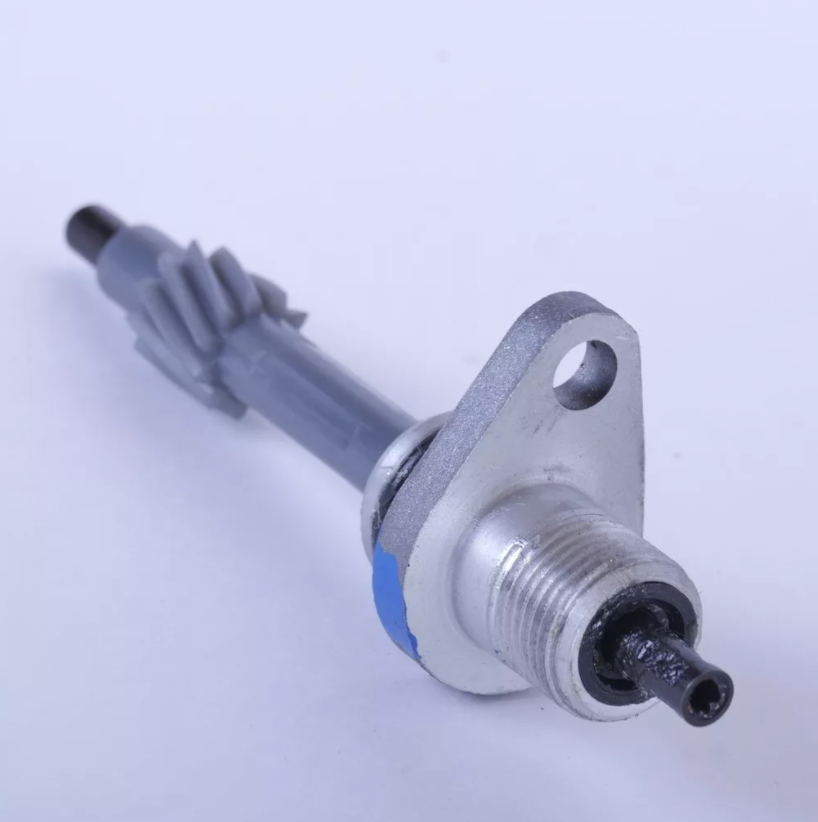

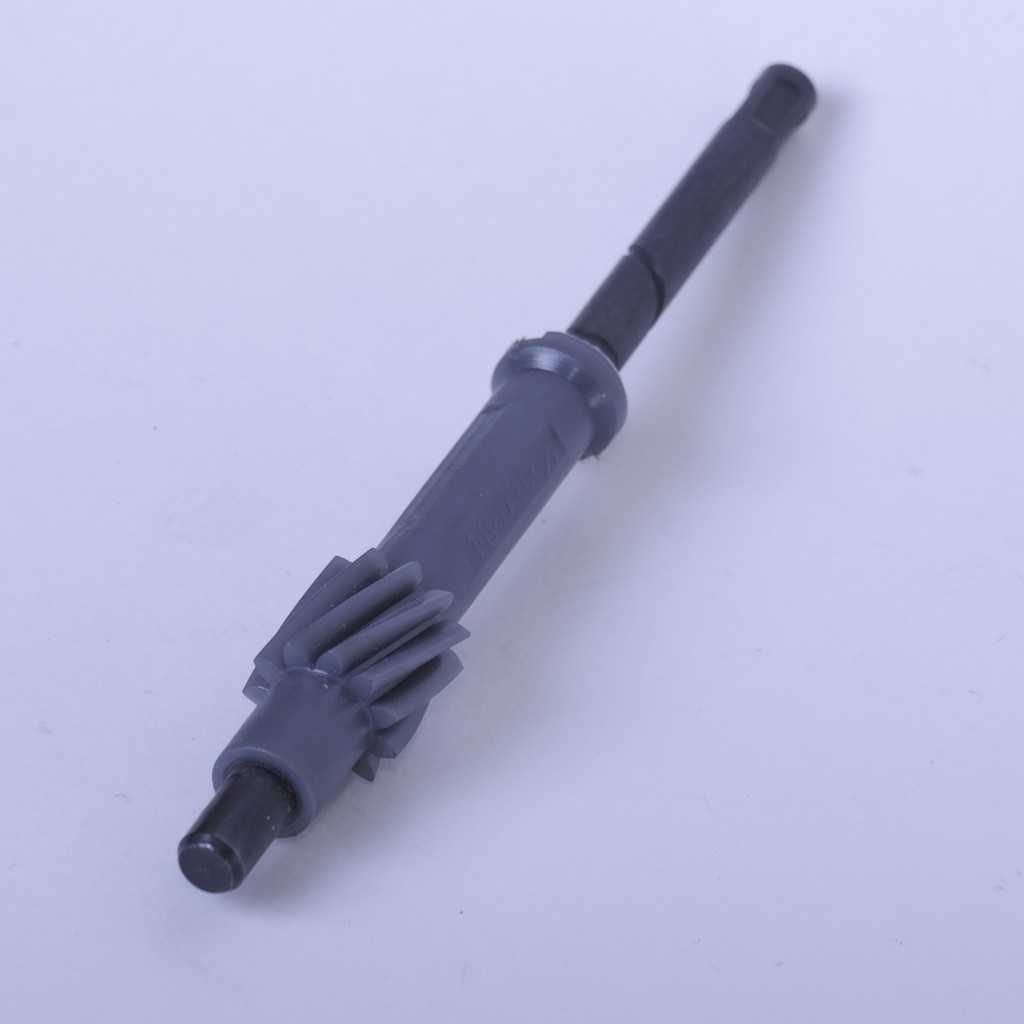

Привод прибора с шестернейМеняя шестерни, следует посчитать зубья. Их должно быть такое же количество, как и на старых изделиях, иначе на приборной панели будет высвечиваться неверная информация. При снятии корпус следует осмотреть. Если будут обнаружены потеки масла, необходимо поменять кольца уплотнения. Перед установкой на место рекомендуется все детали промыть керосином. Сборка осуществляется в обратном порядке (автор видео -Vladimir Solokhin).

Замена троса

Замена тросика спидометра ВАЗ – простая процедура.

Она состоит из последовательности действий:

Чтобы добраться до измерителей, необходимо снять приборку, открутив соответствующий крепеж.
При замене механизма нужно отключить проводку от старого устройства и присоединить к новому. Плоскогубцами открутить гайку крепления тросика и прикрутить его к новому указателю.
Далее счетчик устанавливается на место и собирается приборная панель.
При замене троса его сначала нужно отсоединить от редуктора. Для этого нужно открутить прижимную гайку и можно отсоединять.
Аналогично он откручивается от указателя скорости. Гайка в этом случае находится с обратной стороны.
Гайка имеет проушину, к ней следует привязать крепкую нить либо мягкую проволоку.
Затем трос нужно вытянуть с расчетом на то, что конец нити останется в салоне.
Далее отвязываем нить от старого троса, привязываем к новому и втягиваем в салон. Теперь его нужно подключить. При отсутствии проушины нить привязываем непосредственно к гайке.
При установке нового изделия его желательно смазать начиная от редуктора и до половины смазкой типа Литол или Шрус. Это продлит срок службы изделия, он не будет перетираться в местах сгибов.

Признаки поломки

Автомобиль может сам вам сообщить о том, что ДС вышел из строя. Для этого нужно просто обратить на характерные признаки подобной поломки:

Спидометр не работает совсем или выдает некорректную информацию о текущей скорости движения;
Холостой ход ведет себя нестабильно;
Растет расход бензина;
Мотор не выдает полную мощность.

Практика владельцев ВАЗ 2109 показывает, что наиболее очевидный признак поломки ДС — это остановка двигателя при ХХ во время движения накатом, либо остановка мотора при нажатии сцепления для переключения скорости.

При поломке ДС на приборной панели должна загореться лампочка «Проверьте двигатель» (Check Engine). Если же автомобиль оснащен бортовым компьютером, то соответствующий неисправности код ошибки — 24.

https://youtube.com/watch?v=qiDmZLUuTMI

Причины поломки

Есть несколько основных причин, из-за которых ДС может перестать работать:

Произошел обрыв в электрической цепи. Потому первым делом советуем проверить состояние проводки и контактов. Они могли загрязниться, окислиться. Зачистить их не сложно. Дополнительно советуем обработать контакты Литолом.
Обрыв возле разъема. Здесь проводка часто изгибается, происходит перетирание. Не забудьте проверить еще состояние изоляции проводов, которые находятся около выпускного коллектора. Не редко они плавятся под действием температуры, что приводит к замыканиям.
Износился трос спидометра. С течением времени по мере эксплуатации автомобиля трос покрывается заусеницами, трескается, разрывается. Как результат, датчик скорости перестает работать должным образом.

https://youtube.com/watch?v=jsP9uC7EE-Q

Способы проверки

Первое, что вам необходимо сделать, это убедиться, что на контакты ДС подается напряжение в 12 В. Так как работа ДС основана на эффекте Холла, проверка выполняется кручением. Напряжение при этом меняется в пределах 0,5-10В.

Сегодня применяют три основных способа проверки работоспособности датчика скорости. Два первых подразумевают применение мультиметра. Какой из них выбрать, решайте сами. Мы же подробно расскажем о всех трех методах проверки ДС.

Способ проверки	Ваши действия
Способ первый	Снимите датчик; Мультиметром проверьте, какой контакт какие функции выполняет. Вам необходимо отыскать импульсный контакт; Плюсовой щуп мультиметра подключите на импульсный контакт, а минусовой — на двигатель или кузов авто. Это будет масса; На ось ДС наденьте кусочек трубки и начните его вращать с небольшой скоростью; Одновременно с этим проверяйте, как меняется напряжение; При росте скорости частота импульсов и напряжение должны увеличиваться
Способ второй	Здесь вам не придется демонтировать устройство; Домкратом вывесите одно из передних колес автомобиля;Мультиметр подключите к проводам датчика, как в первом способе; Вращайте руками колесо и следите за показаниями мультиметра; Если при этом появляются импульсы, ДС работает нормально. Если же нет, он вышел из строя и нуждается в замене
Способ третий	Данный метод проверки не требует использования мультиметра; Вместо него берется контрольная лампа или обычная лампочка на 12 Вольт; Отключите импульсный провод от ДС; Включите зажигание и контрольной лампой найдите плюс и минус; Вывешивайте одно из передних колес с помощью домкрата; Соедините контрольную лампочку с сигнальным проводом и вращайте колесо; Если на контрольной лампе загорится минус, это говорит о нормальном состоянии датчика; Если контрольки у вас нет, возьмите любую лампочку на 12В. У ВАЗ 2109 такую вы найдете в поворотнике. Проводом соедините сигнальный контакт и плюс аккумуляторной батареи. На работоспособность датчика указывает то, что лампа начинает моргать

Если проверка ДС показала, что с ним все хорошо, обязательно проверьте работоспособность привода датчика. Необходимо вывесить переднее колесо, на ощупь отыскать привод ДС. Теперь начинайте ногой вращать колесо, а рукой проверять, есть ли в приводе вращение и насколько оно стабильно. Тут вам не помешает помощь напарника.

Замена и устройство приводпа спидометра ВАЗ 2109

Устройство и принцип действия спидометра

Приводом спидометра называют совокупность механизмов, предназначенных для передачи информации о скорости автомобиля на циферблат спидометра. На ВАЗ 2109 данный привод выполнен в виде двух шестерен (ведомая и ведущая), которые крепятся на вторичном валу коробки переключения передач, а также гибкого вала.

При вращении вторичного вала (автомобиль начинает движение) шестерни привода получают вращающий момент и передают его на гибкий вал, который, в свою очередь, имея связь со стрелкой спидометра, заставляет ее показывать необходимую информацию на циферблате.

В зависимости от модификации автомобиля гибкий вал может иметь разную длину. Это связано с тем, что первые «девятки» имели торпеду с низким расположением, а значит, вал имел меньшую длину. Лишь последние выпуски автомобилей, прошедшие модернизацию получили торпеду с более высоким расположением, что заставило конструкторов изготавливать гибкий вал большей длины.

Причина поломки привода спидометра ВАЗ 2109

Так как гибкий вал является самой основной частью привода спидометра, то распространенной причиной отказа работы спидометра, является его обрыв. Вал ломается из-за естественного износа и подлежит замене.

Для проверки работы вала, приборная панель снимается, оболочку с валом кладут на край внутренней части торпеды, заводят мотор и едут со скоростью 20 километров в час. Если вал не крутится, то это его разрыв. В случае, если он исправно вращается, то проблема кроется в самом механизме спидометра.

Также, неисправность привода может заключаться и в износе шестерен, которые закреплены возле вторичного вала коробки передач.

Замена привода спидометра ВАЗ 2109

В случае если произошел обрыв гибкого вала, то через салон вытаскиваются его отломившаяся часть, а уже под капотом демонтируются его остатки на коробке передач. Также стоит отметить, что отсутствие вращения гибкого вала может быть вызвано не только его обрывом, но и тем, что в процессе износа были повреждены его грани, которые не в состоянии принять вращающий момент с шестерни привода. В любом случае, вал подлежит замене.

Если проблема кроется в шестернях привода, то для этого автомобиль устанавливают на смотровую яму и откручивают болт, предназначенный для крепления корпуса привода и коробки передач. Чтобы без проблем снять корпус, можно воспользоваться плоской отверткой. После этого, старые шестерни снимаются, а на их место устанавливаются новые.

Внимание! Перед установкой новых шестеренок внимательно посчитайте количество зубьев. Оно должно совпадать с количеством зубьев на старой шестерне. Иначе спидометр будет показывать некорректную информацию

Иначе спидометр будет показывать некорректную информацию.

Видео — Ремонт спидометра на ВАЗ 2109

https://youtube.com/watch?v=6YC3suYSTbw%2522

Почему привод спидометра должен быть всегда исправен?

Ответ на этот вопрос достаточно прост. Дело в том, что не все водители в состоянии правильно переключить передачу без соответствующей информации о скорости движения автомобиля. В особенности, это касается тех, чья «девятка» не имеет тахометра на приборной панели. Неправильное переключение передачи может сказаться на дальнейшей работе коробки передач и двигателя автомобиля.

Кроме того, не имея информации о скорости автомобиля, можно запросто стать нарушителем скоростного движения и тогда проблем с ГАИ не избежать.

Именно поэтому спидометр должен работать исправно и без отказов. Удачи на дорогах!

Функции

Неправильно считать, что ДС служит исключительно для передачи информации относительно текущей скорости движения автомобиля. На деле задач у этого устройства несколько.

Передача информации на приборную панель, а именно на спидометр, о скорости движения машины.
Поддержка оптимального функционирования регулятора холостого хода.
Передача данных на электронный блок управления с целью поддерживать оптимальные обороты в зависимости от режима передвижения.

ДС подключают в спидометру и контроллеру по средствам монтажного блока, расположенного в подкапотном пространстве. А внутри автомобиля, непосредственно на реле вентилятора печки, находится предохранитель датчика.

https://youtube.com/watch?v=7drLW_Qlgj4

Ошибки и признаки неисправности

Если устройство начинает работать некорректно или выходит из строя, следует обратить внимание на экран бортового компьютера. Диагностика ошибок позволит определить, что ДС перестал функционировать должным образом и следует предпринять меры по устранению поломки

Код ошибки	Что означает
Р0500	Данная ошибка говорит о том, что ЭБУ не получает сигнал от датчика скорости
Р0503	Такой код ошибки информирует о поступлении неустойчивого сигнала от ДС, имеющего прерывистый характер

Если на приборной панели появились эти коды ошибок, следует обязательно осмотреть электросхему на предмет окисления или нарушения целостности контактов. Часто именно из-за этого ДС перестает передавать информацию.

Но есть и другие признаки, по которым можно определить, что ДС вышел из строя:

На приборной панели спидометр показывает неправильные данные о скорости или вообще стрелка не двигается;
При небольшом газовании обороты плавают, двигатель самостоятельно отключается;
Увеличивается расход горючего;
Мощность двигателя ощутимо снижается.

Указанные признаки могут являться сигналами о возникновении проблем с другими системами. Но если вы обнаружили один из характерных признаков поломки ДС, плюс на бортовом компьютере появился один из двух кодов ошибки, тогда проблема заключается именно в датчике скорости.

Проверка работоспособности

Не спешите выполнять замену устройства, пока не убедились, что виновником проблем является именно вышедший из строя датчик.

Проверка выполняется несколькими способами. Какому именно вы отдадите предпочтение — решайте сами.

Проверка работы ДС

Перед этим обязательно проверьте состояние проводки, контактов. Если они окислились или проржавели, имеются обрывы в цепи, тогда сам ДС вполне может быть работоспособным. Нужно просто вернуть проводку и контакты в функциональное состояние. Если проверка показала, что все целое и проблем с контактами нет, тогда проведите диагностику датчика скорости.

Если не хотите снимать ДС, тогда поставьте автомобиль на ровную площадку, зафиксируйте колодками и домкратом поднимите левое переднее колесо. Вольтметр подключите к контактам датчика и руками начинайте вращать колесо. При этом смотрите на данные вольтметра. Если напряжение с частотой растут пропорционально увеличению скорости вращения колеса, ДС работает нормально.
Еще один метод также не потребует снимать измерительное устройство. Но для этого вам потребуется контрольная лампа. Домкратом поднимите левое переднее колесо и подключите контрольную лампу к контактам ДС. После этого вручную вращайте колесо. Если лампа загорелась, датчик работает хорошо.
Третий способ предусматривает демонтаж датчика и последующую проверку входного и выходного напряжения. Устройством для измерения показателей будет служить вольтметр.
Четвертый способ активно используют те, кто предпочитает ремонтировать автомобиль своими руками. Здесь вам предстоит проверить привод датчика. Для этого поднимается колесо с помощью домкрата, и снимается датчик. Нащупайте привод ДС, после чего начните вращать колесо. Пальцами вы можете почувствовать, что привод совершает вращения. Если отсутствуют заедания, все крутится равномерно, тогда привод находится в исправном состоянии.

При обнаружении неисправности ДС, единственное верное решение — снять его и заменить новым датчиком.

https://youtube.com/watch?v=9zbNx0doWqs

Определив, что ваш ДС уже отработал свое, можно приступать к процедуре замены.

Как заменить трос спидометра на ВАЗ 2108-ВАЗ 21099?

Примечание! Перед началом замены, аккумулятор обесточить не забудьте, отсоединив для этого минусовую клемму от него, более подробно процесс отсоединения, смотрите в статье под названием: «Замена аккумулятора на машине», пункт 1!

Снятие: 1) Начать отсоединять его нужно будет сперва от комбинации приборов, для этого комбинацию нужно будет снять, если у вас автомобиль с низкой приборной панелью то в снятии комбинации не будет ничего сложного, просто два винта крепления щитка отверните (Указаны стрелками) и после чего снимите щиток комбинации приборов с автомобиля, а когда она будет снята, потянув за боковые защёлки, снимите саму комбинации с того места где она установлена, как это на маленьком фото показано.

Примечание! Что касаемо высокой панели приборов, то на ней всё тоже в принципе легко делается, просто времени на снятие комбинации приборов уйдёт немного больше, поэтому если ваш автомобиль обладает высокой панелью, то сперва вам будет нужно снять с неё щиток (Как это сделать, читайте в статье: «Замена щитка высокой панели приборов на автомобилях»), когда щиток будет снят, по бокам отверните винты крепления комбинации приборов (Один из таких винтов указан на фото ниже стрелкой) и после чего так же потянув за неё, снимите её с того места где она установлена!

2) После проделанных операций, когда комбинация приборов у вас уже будет на руках, но вы снять полностью с автомобиля её не сможете, потому что будут мешать провода и трос который к комбинации подсоединён, так вот вы их отсоедините, колодки проводов отсоединяются легко но начинать в начале надо будет с троса, для этого просунув палец в образовавшуюся щёль между комбинацией и панелью, отверните гайку троса которая его крепит (см. фото ниже) и после чего отсоедините трос от комбинации приборов, затем если вы захотите полностью снять комбинацию с автомобиля, то отсоедините от неё ещё и все провода и шланги (Шланги присутствуют на комбинации приборов, только с низкой панелью, на высокой панель лишь колодки с проводами в комбинации вставлены), один из шлангов кстати за счёт шплинта крепится, его нужно будет рукой вынуть как это сделать смотрите на маленьком фото ниже.

Будет полезно Инструкция по замене водяного насоса (помпы) фольксваген пассат б6 своими руками

Примечание! Если трос будет очень тяжело отвернуть и комбинация приборов просто выходить не будет на достаточное для вас расстояние, тогда поменяйте порядок действий и в самом начале трос сперва от коробки передач отсоедините (Это в пункте 3, ниже описано), а потом уже к снятию комбинации приборов переходите!

3) И в завершение к коробки автомобиля переберитесь (Она под днищем находится, рядом с двигателем, а если быть более точнее, то она к нему на болтах и гайках закреплена с левой стороны автомобиля, смотреть нужно по ходу движения авто), в верхней части у неё вы найдёте второй конец троса который на фото ниже для наглядности стрелкой указан, у вас он может быть ввёрнут в саму коробку (Если это карбюратор), либо же в датчик будет завёрнут (Если у вас инжектор), в любом случае трос нужно будет выкрутить при помощи пассатижей (Руками очень не удобно) и отсоединить его от коробки, а когда он будет отсоединён, потянув за него, выньте его из салона автомобиля на улицу.

Примечание! Для удобства и более быстрой установки нового троса, некоторые владельцы поступают таким образом, берут верёвку и привязывают один конец к старому тросу, а другой к новому (смотрите обе фотографии ниже), после того как всё привязали, перебраться будет нужно к коробке передач и отвернуть там трос от коробки, после отворачивания потянув за трос, вывести его на улицу придётся и тем самым старый трос вы выведите, а новый встанет на его место и отвязав верёвку, можно продолжить установку нового троса спидометра на машину!

Установка: Новый тросик ставится на своё место в обратном порядке снятию, откуда именно вы его будете вставлять не имеет смысла (Но удобней всего из салона его засовывать), после его установки, заведите автомобиль и проедьтесь на нём проверив тем самым работоспособность спидометра.

Дополнительный видео-ролик: Увидеть наглядно процесс замены троса на инжекторном автомобиле с высокой торпедой, вы можете в ролике ниже:

Примечание! Ещё один наглядный пример по замене троса, вы можете увидеть в ещё одном ролике он так же расположен ниже, но в нём уже используется автомобиль с низкой панелью приборов!

Привод спидометра ВАЗ 2109 – ремонтируем поломки своими руками

Привод спидометра ВАЗ 2109 – важная деталь механизма, который сообщает водителю полезную и нужную информацию о скорости движения транспортного средства и пройденном им пути. Поломка привода, таким образом, является крайне нежелательным дефектом, приносящим водителю немало проблем.

Привод спидометра ВАЗ 2109 – частая причина его поломки

На ВАЗ 2109 установлен механический привод. Его ведомая и ведущая шестерни монтируются на валу (вторичном) КПП. От них крутящий момент посредством гибкого вала поступает на спидометр автомобиля, который находится на щитке приборов.

Так как ВАЗ 2109 производится с передней панелью высокого и низкого вида, указанный гибкий вал может иметь различную длину (большую, когда панель высокая, меньшую – когда низкая).

спидометр

Именно обрыв данного вала чаще всего становится причиной того, что спидометр перестает работать, а это уже – и затруднения с прохождением поворотов (переключить передачи правильно бывает достаточно-таки сложно), и неприятные встречи с сотрудниками ГИБДД (вероятность штрафа за нарушение скорости велика). Как правило, вал обрывается возле самого входа в КПП. Проверить наличие обрыва можно так:

вал (гибкий) отсоединяют от спидометра на приборном щитке;
заводят мотор и едут 20–30 метров, тщательно следя при этом за концом вала.

В тех случаях, когда кончик неподвижен (не крутится), его нужно вытащить, открыв капот и освободив вал от крепления накидной гайкой. В тех случаях, когда вытягивается лишь его оболочка, вал стопроцентно оборван. Оставшийся кончик удалить из привода получится только плоскогубцами и никак иначе. Если же вал выйдет вместе с оболочкой, это означает, что на его кончике «съело грани». Он не поломан, но не может из-за указанного дефекта передать крутящий момент. Впрочем, и в первом случае, и во втором гибкий вал придется менять на новый.

Замена привода спидометра ВАЗ 2109 из-за износа шестерен

Привод выходит из строя и по причине износа парных шестерен. В таком случае его ремонт выполняется без снятия КПП по следующей схеме:

машину ставят на смотровую яму либо эстакаду;
при помощи торцового ключа откручивают фиксирующий болт, который крепит корпус привода и коробку передач;
снимают корпус (его следует поддеть отверткой);
снимают шестерни и меняют их.

Важно сразу же посчитать число зубьев на старых шестернях. Новые детали должны иметь такое же их количество

В противном случае и по пробегу, и по скорости спидометр будет выдавать неверную информацию. При осмотре корпуса можно увидеть подтеки масла на нем, что свидетельствует о необходимости замены уплотнительного кольца. Его выталкивают после того, как ведомая шестерня будет вынута. Рекомендуется после всех замен промыть детали привода, используя чистый керосин, а затем собрать узел в обратном порядке.

Несколько слов о ремонте спидометра ВАЗ 2109

Спидометр, конечно же, может ломаться и по другим причинам, не всегда виноватым в его выходе из строя является привод. О неисправностях спидометра свидетельствуют такие симптомы:

выдается неправильная информация о скорости движения ТС;
цифры на счетчике становятся криво, а с течением времени и вовсе останавливаются;
перегорают датчики.

Все эти проблемы решаемы. Нужно лишь правильно демонтировать переднюю панель. А делается это так:

Невидимая для камер наноплёнка на номера Штрафы за пересечение стоп-линии и превышение скорости больше не побеспокоят!

два винта, поддерживающие нижнюю панель, выкручиваются, что дает возможность снять «бороду»;
на верхней панели удаляются зажимы, после чего нужно отключить аварийку, габаритные огни, ближний свет;
затем отключается прикуриватель;
фиксирующие панель винты (их две штуки) откручиваются, демонтируются колодки, снимается панель.
