Замена сеточки бензонасоса шевроле нива

Топливный фильтр на Niva Chevrolet – где установлен и какой выбрать?

Топливный фильтр в Chevrolet Niva варьируется в зависимости от емкости двигателя. Также его расположение зависит от года производства. Поставщик исходной части на линии сборки — генеральные двигатели. Как и в большинстве современных автомобилей, в дополнение к главному фильтру в Chevrolet Niva, также есть фильтр бензонасоса (фильтр-сетка).

Топливный фильтр на Ниву Шевроле – особенности выбора

Топливный фильтр во всех конфигурациях Chevrolet Niva расположен отдельно от насоса и удаляется из топливного бака. Автомобиль может быть оснащен одним из двух бензиновых двигателей с различным смещением: 1,7 л (ВАЗ-2123) и 1,8 л (Opel). В зависимости от этого производителя устанавливает различные топливные фильтры.

Потому что обе фильтры отличаются сильно по-разному, и на всех шнивахе крепится зажимом, их можно использовать взаимозаменяемо. Подобные фильтры можно найти под другими статьями — Lada 21230111701082, Opel 0818568 (Corsa B, Omega B, Vectra B), Peugeot 156788 (для боксера), VAG 6x0201511B (для VA3, Golf, Polo).

При замене топливного фильтра в VAZ 21236 мы чаще всего выбираем замены. Ниже мы представляем самые популярные модели. Для всех двигателей являются общие аналоги.

• Bosch 0450905969
• Mahle KL 83.
• Манн WK 512.

Фильтр топливного насоса (основной топливный фильтр) имеет другую форму в зависимости от года установки. До 2006 года у него был номер 21121139200 или 2121139200, после 2006 года — 21101113920000 или 11181139200.

Независимо от винтажной машины, он устанавливается на топливный насос, который находится в баке.

Как и когда менять топливный фильтр на Ниве Шевроле, где он находится?

Производитель рекомендует заменить топливный фильтр в Chevrolet Niva каждые 30 тысяч. км Из опыта многих водителей это должно быть сделано дважды — каждые 15 тысяч. км Фильтр топливного насоса на каждой газовой станции можно просто промыть очисткой карбюратора.

До 2006 года топливный фильтр в автомобиле находился под маской, в камере двигателя на стороне пассажира. Это необходимо для обмена егоГаечный ключ на 10 мм. Перед снятием фильтра сбросьте давление в топливной магистрали. Необходимо будет снять предохранитель бензонасоса и запустить двигатель, дождавшись, пока в системе закончится топливо.

Затем ослабьте болт, который соединяет монтажный кронштейн фильтра, последовательно выдавите крючки из прорезей фильтра, а затем снимите фильтр с кронштейна. Установите новый фильтр в обратном порядке.

После 2006 года топливный фильтр на автомобиле был перемещен под шасси автомобиля. Он расположен рядом с правым задним колесом и прикрыт пластиковой крышкой. Для его замены лучше использовать смотровую яму.

Чтобы сбросить давление в системе перед заменой фильтра, сначала отсоедините линии подачи от топливного модуля, в котором находится насос, а также запустите двигатель, чтобы слить оставшееся топливо.

Затем откручиваем крышку, в которой находится сам фильтр. Затем, как в автомобилях до 2006 года выпуска, выдавите быстроразъемные соединения из патрубков, ослабьте зажим фильтра и вытащите фильтр. Новый фильтр устанавливается в обратном порядке.

Как функционирует бензонасос Нивы Шевроле

После демонтажа модуля необходимо приступить к его разборке, так как сам моторчик находится внутри корпуса. Алгоритм разборки интуитивно понятен. Электромотор вставлен в специальный корпус, удерживающийся шплинтом на направляющих. На роторе закреплена крыльчатка с лопастями. При ее вращении образуется завихрение топлива, в результате которого бензин приобретает кинетическую энергию и поступает в магистраль. Узел при выходе из строя меняется целиком, так как считается неразборным.

Рычаг поплавка соединен с ползунком реостата. При изменении уровня топлива в баке изменяется сопротивление резистора датчика.

Оно расположено под бардачком с пассажирской стороны и закрыто декоративной крышкой. В том же блоке установлен предохранитель цепи

На эти две детали необходимо обращать внимание, так как они часто становятся причиной неисправности

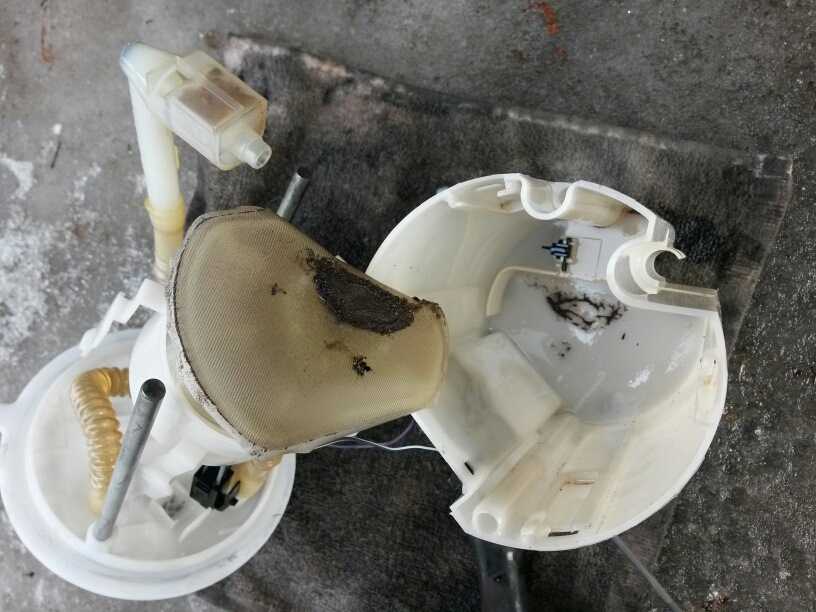

Топливо поступает в бензонасос через фильтрующий элемент, выполненный в виде мелкой сетки. Это уберегает узел от попадания внутрь крупных инородных частиц. Запрещается «сушить» бак, то есть расходовать топливо до конца, так как насос должен оставаться погруженным для частичной смазки и охлаждения. При работе крыльчатки в магистрали нарастает давление, которое варьируется от 3,6 до 4 бар, если включено зажигание, а двигатель не работает. При достижении предельного давления срабатывает клапан регулятора.

Необходимый инструмент

Теперь каждый желающий знает, как поменять фильтр. Для полноты картины следует выяснить, какое понадобится оборудование. Исходя из предыдущего пункта, можно сделать вывод, что ничего сверхъестественное не нужно. Достаточно иметь накидной ключ на 10 и плоскогубцы. Они могут понадобиться для разгибания скоб, фиксирующих корпус. Плюс, понадобится отвертка крестовая.

Остается только купить фильтр. Имеется возможность выбора в зависимости от стоимости. Можно приобрести за 150 — 200 рублей. Если вести речь про наиболее качественный вариант, цена его составит от 900 до 1000 руб. Осталось только сделать покупку, правильно организовать рабочий процесс и можно отправляться в путь.

Где стоит и как делается замена топливного фильтра на Нива Шевроле

Топливная система Нивы Шевроле нуждается в систематическом обслуживании.

Если этого не делать, водителя ждут неприятные сюрпризы: двигатель начинает работать рывками, после запуска в нём слышен какой-то шум, а расход топлива увеличивается в разы.

Всё это признаки засорившегося топливного фильтра, нуждающегося в замене. О том, как заменить его своими руками мы и расскажем в этой статье.

Где стоит и зачем нужен топливный фильтр

До рестайлинга он располагался под капотом, после 2009 года — рядом с задним колесом

Назначение этого элемента понятно из его названия: он должен очищать топливо, которое подаётся в двигатель из бака по топливной магистрали. В любом, даже самом качественном топливе, присутствуют инородные частицы, вода и другие вещества.

Всё это остаётся в фильтре тонкой очистки, который на Ниве Шевроле, выпущенной до 2009 года располагался под капотом, а на новых автомобилях, прошедших рестайлинг, этот фильтр находится под днищем, у правого заднего колеса, под защитным кожухом.

В данной статье будет рассмотрена замена фильтра на новых машинах.

Стрелкой показан пластиковый кожух на днище машины, за которым и располагается фильтр тонкой очистки топлива

Какой расходник выбрать

Можно установить оригинальный фильтр тонкой очистки. (его номер в GM OEM — 21231117010). Однако многие автовладельцы предпочитают ставить импортные фильтры, например, Bosch 0450905273 или Hummel WK512. Такие фильтры стоят дороже оригинальных, но и служить будут дольше.

1. Новый фильтр тонкой очистки топлива.
2. Комплект рожковых ключей.
3. Комплект торцовых головок с воротком.
4. Отвёртка крестовая (средних размеров).

1. Автомобиль устанавливается на смотровую яму.
2. Открывается салон, правое заднее сиденье поднимается в вертикальное положение. Под ним находится слой звукоизоляционного материала. Он отгибается в сторону.

   Заднее сидение поднято, шумоизоляция убрана, доступ к крышке есть

3. Открывается доступ к квадратной крышке топливного насоса, которая крепится к полу четырьмя саморезами. Эти саморезы откручиваются с помощью крестовой отвёртки.

   Крышка крепится на 4 саморезах, которые выкручиваются крестовой отвёрткой

4. К насосу крепится колодка с проводами, которая удерживается металлическим фиксатором. Фиксатор поднимается, колодка отсоединяется.

   Колодка с проводами отсоединяется вручную, достаточно приподнять фиксатор

5. После этого автомобиль заводится, и работает на холостом ходу до тех пор, пока двигатель самостоятельно не заглохнет. После этого стартер проворачивается ещё 3–4 раза, в результате чего давление топлива в системе сбрасывается.
6. У правого заднего колеса, под днищем автомобиля, откручиваются 2 гайки и 1 болт, на которых держится пластиковый кожух. Делается это с помощью торцовой головки на 10. Кожух снимается, открывается доступ к фильтру тонкой очистки.

   Делать это удобно торцовой головкой на 10

7. На концах фильтра есть 2 пластиковых штуцера. Они сжимаются пальцами и снимаются с трубок.

   Эти штуцеры достаточно просто сжать пальцами

8. Ключом на 10 ослабляется болт на крепёжной скобе, удерживающей фильтр, и он аккуратно извлекается со штатного места.

   Для его извлечения следует ослабить болт на 10 на крепёжной скобе

9. На его место устанавливается новый фильтр, после чего производится обратная сборка всех узлов.

Важные моменты

• Любые работы с топливной системой должны производиться либо на открытом воздухе, либо в хорошо проветриваемом помещении, вдали от источников огня.
• Извлекать старый фильтр нужно аккуратно, так как в нём практически всегда остаётся бензин, который может попасть в глаза человеку, находящемуся в смотровой яме.
• Устанавливать новый фильтр нужно по ходу движения топлива. Для этого на каждом фильтре имеется стрелка, показывающая направление движения бензина.
• Сжимая пластиковые штуцеры при снятии их с фильтра, не следует прилагать больших усилий. Несмотря на кажущуюся прочность, они очень хрупкие.
• В инструкции по эксплуатации автомобиля рекомендуется менять фильтр через каждые 30 тыс. км пробега. Но с учётом качества отечественных дорог и бензина сотрудники автосервисов рекомендуют менять фильтр через каждые 15 тыс. км.

Замена фильтра тонкой очистки — задача, которая вполне по силам тому, кто хоть раз держал в руках отвёртку и торцовый ключ. Самое главное — не забыть сбросить давление в топливной системе, иначе неприятностей не избежать. И разумеется, нельзя забывать о технике безопасности. Все работы должны производиться вдали от источников огня, а работать следует только в перчатках и защитных очках.

Замена топливного фильтра на других моделях автомобилей:

• Лада Гранта
• Лада Приора
• ВАЗ 2114
• Форд Фокус 2

• Алексей Степанов
• Распечатать

Замена сменного элемента воздушного фильтра

Если герметик сильно засох и крышка не снимается, не нужно прикладывать усилия — так вы повредите элемент. Аккуратно поддевайте края по всему периметру.

В крайнем случае нагрейте его феном. После этого извлекаем грязный фильтрующий элемент наружу и устанавливаем новый. Ввиду прямоугольной формы, перепутать его расположение очень трудно. Он располагается поролоновой кромкой к верху капота. После этого, по всему периметру крышки промазываем герметик и устанавливаем элемент на свое место.

Чтобы с дальнейшим демонтажем не было проблем, следует использовать силиконовый герметик. Он обеспечивает надежную защиту от внешних факторов, при этом легко удаляется на пластиковой поверхности.

Как видите, с этим может справиться каждый. В салон будет попадать снова чистый и свежий воздух.

Кстати, на фото ниже представлено, как выглядит старый и новый элемент. Как видите, степень загрязнения существенная.

Замена топливного фильтра Шевроле Нива —

С момента выхода на рынок «Шевроле Нива» успела уже разменять второй десяток, но по-прежнему остается популярна как один из самых дешевых автомобилей с приличной проходимостью, не ухудшенной популярными сейчас электронными помощниками. Максимальная унификация со всем знакомой «Нивой» облегчила ее обслуживание и ремонт – никаких чрезмерно сложных операций в инструкции по ремонту не найти.

Естественно, этим пользуются многие хозяева «Шевроле Нив»: потратив некоторое время в гараже, можно сэкономить ощутимые суммы, которые пришлось бы потратить в автосервисе.

Как часто нужно производить замену?

Замена топливного фильтра «Шевроле Нива» предписана по регламенту на каждом очередном ТО, то есть с периодичностью в 15 тысяч километров. Характерно, что аналогичного типа фильтры на других ВАЗовских моделях меняются раз в 30 тысяч: здесь производитель явно подстраховался, учитывая особенности внедорожной эксплуатации машины.

Поэтому весомых причин делать замену фильтра еще более частой нет, даже при частом использовании грязного топлива площади шторки хватит на это время без ощутимого влияния на пропускную способность топливопровода.

Внеочередная замена фильтра потребуется разве что при покупке машины с рук: заменив самостоятельно топливный фильтр на «Шевроле Нива», можно быть уверенным в его работоспособности до следующего обслуживания.

Выбор топливного фильтра на «Шевроле Нива»

Штатный фильтр, используемый на «Шевроле Ниве» — это быстросменный элемент, аналогичный тем, что сейчас ставятся на «Гранту» и «Калину 2» по установочным размерам, но имеющий металлический корпус, что по понятным причинам предпочтительнее. Его оригинальный номер 2123-1117010-02, и аналоги выпускаются большинством производителей.

Это неудивительно, так как он достался «Шевроле Ниве» от компании General Motors – аналогичные использовались на Chevrolet Lanos, Lacetti, Daewoo Matiz. В числе аналогов укажем на MANN WK 512, Bosch 0450905969, Champion CFF100225.

Их цена немногим отличается от стоимости оригинального фильтра АвтоВАЗ, а в приобретении более дешевых заменителей нет практического смысла: вряд ли стоит экономить сто рублей, рискуя столкнуться в будущем с загрязнением форсунок.

Инструкция по замене топливного фильтра

Учитывая дорожный просвет автомобиля, замена топливного фильтра своими руками может при желании быть выполнена даже без смотровой ямы или эстакады прямо в гараже, хотя этот вариант и не отнести к удобным.

Перед снятием фильтра необходимо сбросить давление в магистрали, иначе струя топлива при рассоединении штуцеров может улететь далеко и с непредсказуемыми последствиями. Обычно для этого вытаскивают предохранитель бензонасоса, но на «Шевроле Ниве» он расположен неудобно, и проще всего поднять задний диван и, открутив два самореза на лючке, снять разъем питания с модуля бензонасоса.

• После того, как автомобиль заглохнет, можно выключить зажигание и вернуть на место разъем и лючок.
• Теперь переходим под днище автомобиля – фильтр располагается под защитным пластиком (если его, конечно, уже не оторвало) рядом с продольной тягой задней подвески.

Гайки отворачиваются головкой «на 10», она же понадобится для ослабления металлического хомута, удерживающего на месте фильтр. С самого фильтра снимаются оба быстросъема, для чего нужно нажать на их боковые фиксаторы.

Если быстросъем не страгивается небольшим усилием, увеличивать нагрузку нельзя: это может привести к повреждению зубца фиксатора, и такой быстросъем впоследствии может слететь под действием давления топлива. Лучше залить быстросъем проникающей самзкой и продуть сжатым воздухом – после этого он точно легко сойдет со штуцера.

Осталось ослабить хомут и вытащить старый фильтр, заменив его новым. Стрелка на корпусе фильтра должна смотреть вперед по ходу автомобиля, в противном случае поток топлива, направленный изнутри шторки наружу, при ее загрязнении может прорвать фильтр.

Бензин из старого фильтра аккуратно сливаем в любую подходящую емкость.

После установки фильтра затягиваем хомут и защелкиваем быстросъемы. Если машина часто эксплуатируется на бездорожье, лучше сразу обмотать их тканевой изолентой: она предохранит фиксаторы от загрязнения, и в следующий раз они точно легко снимутся со штуцеров.

Теперь, включив зажигание несколько раз, нужно дать бензонасосу выгнать воздух из нового фильтра. Для этого достаточно трех-четырех поворотов ключа.

Как заменить своими руками

В большинстве случаев фильтрующие элементы реально заменить непрофессионалу самостоятельно.

Где находится

Наиболее простые фильтры устанавливаются перед карбюраторами. Их легко менять. Инжекторные двигатели требуют более качественной тонкой очистки из-за повышенного давления внутри системы впрыска. Помещенные внутрь металлического корпуса фильтрующие элементы устанавливаются под  днищем автомобиля. Для его замены понадобится смотровая яма или подъемник.

Топливное оборудование дизелей является очень чувствительным к качеству солярки, поэтому здесь используется фильтры особой конструкции, которые должны помимо основной функции выводить воду из состава топлива. Кроме того, солярка содержит парафины, которые на морозе могут кристаллизоваться. Поэтому многие дизельные фильтры для топлива имеют подогрев. Они устанавливаются между топливным насосом и двигателем.

Для замены топливного фильтра на бензиновом или дизельном автомобиле понадобится самый простой набор инструментов.

Как заменить самостоятельно для бензинового мотора

Здесь будут нужны:

• гаечные ключи;
• плоскогубцы;
• отвертка.

На большинстве современных бензиновых автомобилей используется два топливных фильтра. Сеточка грубой очистки, как и насос, помещается внутри топливного бака. Второй элемент устанавливается под днищем авто.

Для замены сеточки внутри топливной емкости авто нужно действовать следующим образом:

• снять с аккумулятора клеммы и заднее сидение авто;
• открутить декоративную прокладку;
• отключить предохранитель бензонасоса для понижения давления внутри топливной системы;
• отсоединить топливные магистрали;
• вытянуть насос, освободить сеточку и заменить ее.

Расположенный под днищем авто элемент тонкой очистки топлива меняется в таком порядке:

• вначале демонтировать наконечники соединительных трубок;
• ослабить крепление, открутив гайку;
• отсоединить трубки от топливного фильтра;
• снять старый элемент, установить новое фильтрующее устройство.

Новый фильтр тонкой очистки топлива нужно устанавливать строго по стрелке, которая показывает направление движения горючего от бака к двигателю.

Для снятия топливного фильтра с авто, оснащенного системой с инжектором, нужно всего лишь открутить хомуты, отсоединить соединительные трубки по сторонам. Для снятия сетки грубой очистки придется доставать насос, разбирать корпус топливной станции.

Чтобы заменить фильтр на современном бензиновом автомобиле своими руками, нужно действовать следующим образом:

1. Вначале необходимо снизить давление внутри топливной магистрали. Для этого нужно отключить предохранитель, отвечающий за топливный насос. Затем завести автомобиль, дать поработать мотору до тех пор, пока он не заглохнет. Произвести повторный запуск с нулевым результатом.
2. Добраться до топливного насоса. Если он расположен в подкапотном пространстве, то для этого придется снять крышку воздушного фильтра. Топливный фильтрующий элемент расположен внутри или поблизости помпы.
3. На следующем этапе нужно отсоединить все шланги от фильтра, открутить его крепление. Под автомобиль в этом месте нужно подставить какую-то емкость для слива остатков топлива. Затем нужно демонтировать элемент.
4. Залить новый фильтр горючим, смазать его уплотнительные кольца. Установку требуется производить в обратном порядке. Лучше закрутить фильтрующий элемент от руки, подсоединить все трубки и шланги.
5. После этого вставить предохранитель насоса, повернуть ключ зажигания, но не запускать двигатель. Такие действия восстановят рабочее давление внутри топливной системы.
6. Перевести рычаг переключения передач в нейтральное положение. Выжать акселератор до упора и завести мотор. Это нужно для того, чтобы удалить воздушные пробки. Двигатель может заглохнуть. Требуется несколько раз повторить эту процедуру. Если загорится «Check engine», то это можно считать вполне нормальным явлением.
7. После поездки на авто рекомендуется проверить фильтр на герметичность. Любые подтеки должны отсутствовать.

Для дизельного мотора

Данные силовые агрегаты отличаются особой требовательностью к качеству солярки. При этом дизельное топливо содержит множество разных примесей, парафин и влагу. Для замены топливного фильтра понадобится ручной подкачивающий насос, емкость для слива горючего.

Здесь процедура замены достаточно простая:

• вначале нужно открутить все крепежи, ослабить хомуты;
• отсоединить от корпуса топливные шланги, снять разъем водного датчика;
• после этого установить новый фильтр, ориентируясь по стрелкам на корпусе.

В случае съемного фильтрующего элемента нужно промыть элемент изнутри, избавившись от мусора и грязи.

Замена топливного фильтра Шевроле Нива

Благодаря всеобщей изученности конструкции, замена топливного фильтра Шевроле Нива своими руками может быть выполнена даже начинающим автолюбителем. Рассмотрим как процедуру замены фильтра тонкой очистки топлива на двигателях объемом 1.7 и 1.8 л, так и установку новой сеточки бензонасоса.

Выбор топливного фильтра на Шевроле Нива

Топливный фильтр тонкой очистки на Chevrolet Niva унифицирован со многими другими моделями GM (Lacetti, Matiz, Nubira). Среди производителей с наилучшей репутацией можно выделить:

• Bosch,
• Knecht (KL83),
• Mahle Original,
• Mann-Filtre (WK512).

Как часто нужно производить замену?

Рекомендуется менять фильтр тонкой очистки каждые 45 тыс. км (в некоторых источниках – 30 000 км) либо раз в 3 года. Замена сеточки бензонасоса не регламентируется, поэтому производится в случае засорения либо в профилактических целях каждые 100 тыс. км.

Засорение фильтрующих элементов приводит к снижению пропускной способности фильтра, из-за чего у вас могут начать следующие проблемы:

• «вялые» отклики двигателя на нажатие педали акселератора;
• трудный запуск мотора;
• провалы при сильном нажатии педали газа на низких оборотах. В особо запущенных случаях двигатель начинает подтраивать и даже может заглохнуть.

Конструкция системы питания

До 2006 фильтр тонкой очистки устанавливался в подкапотном пространстве у моторного щита.

Но на большинстве Chevrolet Niva ТФ располагается возле бака под днищем. За неимением смотровой ямы, из которой удобней всего производить работы, заднюю часть необходимо зафиксировать на упорах в приподнятом состоянии. Сеточка грубой фильтрации топлива является составной частью топливного модуля и находится в баке.

При покупке будьте внимательны, так как встречаются 2 вида конструкции: «прямоугольник со срезанной стороной» и «сектор круга» (устанавливался на авто до 2006 г.в.). Для ТФ такой формы на дне стакана имеется специальная отформовка, поэтому установка прямоугольного фильтрующего элемента нежелательна.

Обратный клапан в топливном модуле препятствует сливу бензина в бак после остановки двигателя, поэтому в системе всегда поддерживается определенное давление бензина. Перед началом замены давление необходимо сбросить. Для этого необходимо завести мотор, после чего достать предохранитель бензонасоса. Проработав еще некоторое время на остаточном давлении, двигатель заглохнет.

Замена топливного фильтра Шевроле Нива

Торцевой головкой на 10 открутите пластиковую защиту ТФ.

Отсоедините входной и выходной топливный шланг (по бокам защелкивающихся соединений будут 2 фиксаторы, которые при снятии нужно вдавить внутрь разъема). Несмотря на отсутствие в магистрали давления, из шлангов вытечет немного бензина.

Ослабьте гайку стягивающего болт металлического хомута (если гайка прикипевшая, болт в момент прокручивания, скорее всего, будет прокручиваться, поэтому кроме торцевой головки на 10 потребуется еще и накидной ключ на 10).

Выведи старый ТФ из хомута и перелейте в приготовленную заранее емкость оставшийся в нем бензин.

Установите новый фильтр. Помните, что на корпусе фильтра стрелкой указано направление движения топлива. Остается лишь установить шланги до характерного щелчка соединителей и собрать оставшиеся элементы в обратном к снятию порядке.

Заменив самостоятельно топливный фильтр на Шевроле Нива, несколько раза включите на 5-8 секунд зажигание, чтобы перед первым пуском двигателя бензонасос заполнил систему горючим.

Видео:

1. Поднимите правую подушку заднего ряда сидений.
2. Отверните два шурупа, крепящие заглушку технологического отверстия.
3. Отсоедините разъем электропитания.
4. Как можно тщательней очистите верхнюю крышку, места прилегания упорной пластины от грязи и пыли.
5. Отсоедините фиксаторы и снимите топливные шланги.
6. Открутите 8 болтов на 10 и снимите металлическую пластину, удерживающую корпус топливного модуля.
7. Доставая модуль, старайтесь не только как можно аккуратней слить бензин из стакана, но и не повредить поплавок ДУТ.
8. Оцените состояние резиновой прокладки. Уплотнитель в удовлетворительном состоянии можно при установке перевернуть. При необходимости замените прокладку на новую, чтобы в этом месте не было разгерметизации бака.
9. Для начала разборки топливного модуля отсоедините фишки электропитания.
10. Вытащите из паза трубку обратного слива топлива.
11. Отщелкните 4 пластиковые защелки по периметру стакана, после чего отсоедините стакан от верхней крышки.
