Электрические схемы ваз 11113 и 1111, сеаз 11116 и их подробное описание

Что входит в электросхему Оки?

В состав электрики автомобиля входят следующие компоненты:

  • система зажигания бесконтактного типа;
  • замок зажигания с контактной группой и вспомогательными реле;
  • генератор переменного тока со встроенным регулирующим узлом;
  • электрический двигатель постоянного тока, используемый для запуска силового агрегата;
  • система внешнего освещения и аварийной сигнализации, совместно с проводкой и элементами управления;
  • звуковой сигнал, предупреждающий остальных участников дорожного движения;
  • очистители и омыватели переднего и заднего стекла;
  • электрический подогрев поверхности стекла на двери задка;
  • управление системой подачи воздуха через отопитель;
  • комбинация приборов с контрольными индикаторными лампами;
  • блок предохранителей, защищающий цепи от работы с чрезмерной силой тока (возникающей при коротком замыкании или при неисправности компонентов).

Источниками напряжения для работы электрики являются:

  1. Аккумуляторная батарея, расположенная в моторном отсеке. Устройство используется для пуска силового агрегата и обеспечения электроэнергией потребителей при неработающем двигателе.
  2. Генератор, имеющий привод от коленчатого вала мотора. Изделие предназначено для восполнения заряда батареи и обеспечивает работу электрики в процессе движения автомобиля.

Схема бесконтактной системы зажигания автомобиля ОКА ВАЗ-1111 – 1113

Схема бесконтактной системы зажигания автомобиля ОКА ВАЗ-1111 – 1113: 1 – реле выключателя зажигания; 2 – выключатель зажигания; 3 – блок предохранителей; 4 – коммутатор; 5 – датчик момента искрообразования; 6 – катушка зажигания; 7 – свечи зажигания.

Система зажигания

– бесконтактная. Состоит из датчика момента искрообразования, коммутатора, катушки зажигания, свечей, выключателя зажигания и проводов высокого и низкого напряжения.Датчик момента искрообразования – типа 5520.3706 (до 1989 года устанавливался датчик типа 55.3706) с встроенными вакуумным и центробежным регуляторами опережения зажигания. Он задает момент искрообразования в зависимости от начальной его установки, числа оборотов коленчатого вала и нагрузки на двигатель. Считывание управляющих импульсов основано на эффекте Холла. На каждый оборот коленчатого вала приходится один импульс (на каждый оборот распределительного вала – два). Начальный угол опережения зажигания для двигателя ВАЗ-1111 -1 ±1 ° до ВМТ, для ВАЗ-11113 – 4±1° до ВМТ.Коммутатор – типа 3620.3734, или 36.3734, или HIM-52 размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания. Коммутатор проверяется осциллографом по специальной методике, при подозрении на неисправность(перебои в работе двигателя, выстрелы в глушитель) замените его заведомо исправным. Запрещается отсоединять разъем коммутатора при включенном зажигании – это может повредить его (равно как и другие компоненты системы зажигания).Катушка зажигания – двухвыводная, сухая, типа 29.3705 – с разомкнутым магнитопроводом, или типа 3012.3705 – с замкнутым магнитопроводом. Данные для проверки: сопротивление первичной обмотки при 25°С – (0,5+0,05) Ом, вторичной -(11 ±1,5) кОм. Сопротивление изоляции на массу – не менее 50 МОм. Свечи зажигания – типа А17ДВР, или А17ДВРМ, или их импортные аналоги (с помехоподавительными резисторами сопротивлением 4-10 кОм). Зазор между электродами должен быть в пределах 0,7-0,8 мм (проверяется круглым проволочным щупом).Высоковольтные провода – типа ПВВП-8 с распределенным сопротивлением (2000±200) Ом/м или ПВППВ-40 с распределенным сопротивлением (2550±270) Ом/м. Запрещается прикасаться к высоковольтным проводам на работающем двигателе – это может привести к электротравме. Запрещается также запускать двигатель или позволять ему работать с разорванной ВЫСОКОВОЛЬТНОЙ цепью (смятыми проводами) – это может привести к прогару изоляции и выходу из строя электронных компонентов системы зажигания.Выключатель зажигания – типа 2108-3704005-40 или KZ813 с противоугонным запорным устройством, блокировкой против повторного включения стартера без предварительного выключения зажигания. При повороте ключа в положение “зажигание” подается напряжение на управляющий вход дополнительного реле типа 113.3747-10, которое, в свою очередь, подает напряжение на катушку зажигания и коммутатор. Таким образом, разгружаются контакты выключателя зажигания.

Меры профилактики

Что нужно учесть, чтобы не допустить проблем в работе электрооборудования:

При обнаружении скачков напряжений или замыканий немедленно обращайтесь к электрику или устраняйте проблему самостоятельно.
Регулярно проводите техническое обслуживание аккумулятора, не менее двух раз в год

При ТО уделите внимание диагностике уровня жидкости в банках, осматривайте корпус на предмет повреждений, а также заряжайте батарею, чтобы восполнить ее разряд.
При укладке проводки все провода должны быть надежно заизолированы.
Не включайте приборы, магнитолу и печку на полную мощность, если двигатель не заведен. Это приведет к ускоренному разряду батареи.
Никогда не ставьте в блок предохранителей самодельные предохранительные устройства (в виде перемычки ил проволоки или монеты).

 Загрузка …

Разборка

Разборка генератора, в целом, не сложная, за исключением одного момента – снятия шкива. Зафиксировать ротор, чтобы послабить гайку крепления шкива можно используя спец. приспособление. Альтернативным вариантом снятия является фиксация самого шкива в тисках с использование эластичных приставок (к примеру, между шкивом и губками можно поместить ремень).

Общая технология работки генератора такова:

  • Снимаем шкив (используя приспособление или тиски);
  • Отсоединяем провод конденсатора и демонтируем сам конденсатор;
  • Выкручиваем крепление регулятора и снимаем его;
  • Раскручиваем стяжные болты;
  • Съемником стягиваем переднюю крышку;
  • Извлекаем ротор;
  • Откручиваем крепежи выводов статора к выпрямителю;
  • Снимаем статор;
  • Отворачиваем гайки крепления выпрямителя к задней крышке;
  • Извлекаем выпрямитель;

После разборки остается только извлечь передний подшипник, который установлен в передней крышке, для чего нужно отвернуть болты, стягивающие шайбы крепления.

Закончив с разборкой выполняем очистку всех деталей и дефектовку. Некоторые виды неисправностей можно определить визуально, но при таких поломках как обрывы и замыкания обмоток нужна проверка генератора «Ока» и использованием измерительных приборов. К примеру, чтобы проверить регулятор, нужно зарядное устройство с регулируемым напряжением.

Проверка этого компонента выполняется так:

  • К выводу и массе регулятора подключаем ЗУ, а к щеткам 12-вольтовую лампочку (контрольку);
  • Подаем напряжение в 12 вольт, при этом лампа должна загореться;
  • Повышаем напряжение до 15 В (в исправном регуляторе контролька должна погаснуть);

Если лампа не загорается при 12 В или не гаснет при 15 В – регулятор неисправен и требует замены. Что касается статорных обмоток, то их проверку лучше доверить опытному автоэлектрику.

Сборка узла осуществляется в обратной последовательности

При этом особое внимание следует обратить на правильное подключение генератора, точнее всех его выводов и проводов

Если автоэлектрик установил, что ремонту прибор не подлежит, его придется заменить на новый. А от чего подходит генератор на «Ока» — указано выше.

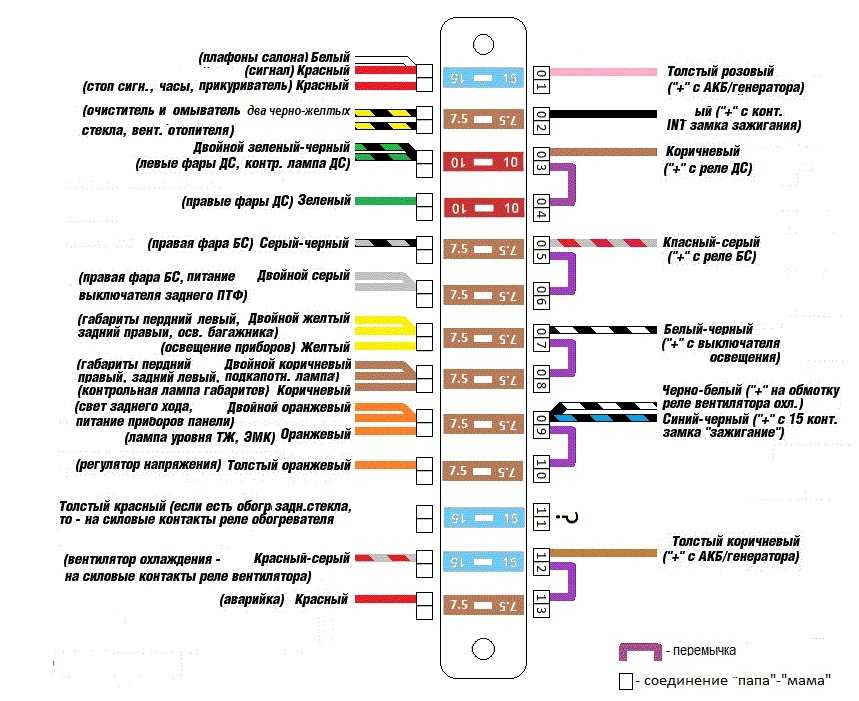

Различия между БП старого и нового образца

  • По функциональности особых отличий нет. Оба блока работают одинаково эффективно. Другое дело, что модификация предохранителей цилиндрического типа устарела и отыскать комплектующие все сложнее с каждым днем.
  • Некоторые автомобилисты – креативщики практикуют установку БП на Ока от Лада 10 — 15 моделей. Теоретически такая модернизация возможна, вот только потребуется немало знаний и опыта в сборке электрических схем.
  • Перепаять нужно весь БП, пять реле – коммутаторов. Закольцевать детали на одной плате, зафиксировать ее на каркасе под торпедой. Для безопасности проведения работ воспользуйтесь услугами сертифицированных мастерских, автоэлектриков.
  • Помните, что непрофессиональное вмешательство скорее навредит, нежели повысит эффективность работы того или иного агрегата.
  • Средний срок эксплуатации БП старого образца 60 – 65 тыс. км. длительность ресурса предохранителей ножевого типа 80 – 90 тыс. км. В зависимости от условий эксплуатации, качества и профессиональности сборки интервал может быть увеличен до 5 – 10 тыс. км.
  • При покупке деталей тщательно сверяйте каталожные артикулы с данными в инструкции по эксплуатации техническим средством.

Выберете модификацию т/с для поиска щиток приборов

  • Lada Oka 1111 1111 Хэтчбек 0.6 30 л.с. id114382 Двигатель: объем — 0.6 л., мощность — 30 л.с., тип — бензиновый, модель — VAZ-1111. Привод: передний. Год выпуска: 1988-1996
  • Lada Oka 1111 1111 Хэтчбек 0.8 35 л.с. id5923 Двигатель: объем — 0.8 л., мощность — 35 л.с., тип — бензиновый, модель — B6113E. Привод: передний. Год выпуска: 1988-1996
  • Lada Oka 1111 1111 Хэтчбек 1.3 63 л.с. id114383 Двигатель: объем — 1.3 л., мощность — 63 л.с., тип — бензиновый, модель — VAZ- 12A2. Привод: передний. Год выпуска: 1988-1996

На следующем шаге для расширенного выбора, можно ввести Vin код автомобиля для перехода в иллюстрированные каталоги, где можно найти раскладку деталей до болтика и дубли отсутствующие в каталоге аналогов.

Электрическая схема проводки автомобиля Ока (Ваз-1111).

Как сохранять схему у себя на компьютере, посмотрите в предидущих статьях, например здесь. Надоело одно и тоже писать во всех статьях :).

Описание и схема Оки:

  1. Плафоны передних указателей поворота
  2. Фары
  3. Электродвигатель приводящий в действие вентилятор системы охлаждения
  4. Звуковой тональный сигнал
  5. Датчик автоматически включающий электродвигатель вентилятора на радиаторе
  6. Стартер
  7. Электропривод омывателя ветрового (лобового) стекла
  8. Генератор
  9. Датчик лампы для контроля за давлением масла
  10. Датчик температурный для прибора-указателя температуры охлаждающей жидкости (тосола,воды)
  11. Розетка штепсельная для переносного светильника
  12. Коммутатор электронного зажигания
  13. Датчик определения момента для искрообразования
  14. Свечи
  15. Аккумуляторная батарея
  16. Катушка высоковольтная для зажигания на две свечи
  17. Выключатель-”лягушка” для автоматического включения света в фонарях заднего хода
  18. Электромагнитный клапан расположенный на карбюраторе
  19. Электропривод очистителя лобового (ветрового) стекла
  20. Датчик для контроля за уровнем тормозной жидкости в бачке

Электросхема ВАЗ -1111-Ока

  • Блок-панель плавких вставок-предохранителей
  • Реле-прерыватель лампы контроля за положением рычага стояночного тоомоза
  • Силовое реле включения радиаторного вентилятора
  • Реле подачи напряжения на бендикс стартера
  • Реле подачи напряжения на обогревательный элемент заднего стекла
  • Реле подачи напряжения на спирали ламп дальнего света фар
  • Реле подачи напряжения на спирали ламп ближнего света фар
  • Реле-прерыватель напряжения в цепи указателей поворотов и аварийной световой сигнализации
  • Реле разгрузки зажигания
  • Выключатель (замок) зажигания
  • Индивидуальный предохранитель цепи противотуманного света задних фонарей
  • Переключатель для различных режимов работы очистителя лобового (ветрового) стекла
  • Кнопка приведения в действие омыватель лобового (ветрового) стекла
  • Выключатель-кнопка подачи звукового сигнала
  • Переключатель (рычажный) для переключения между дальним и ближним светом фар
  • Переключатель (рычажный) указателей направления поворота
  • Кнопка на педали стоп-сигнала
  • Переключатель для очистителя и омывочного устройстзаднего стекла
  • Фиксируемая кнопка включающая обогреватель заднего стекла
  • Выключатель противотуманного заднего света
  • Лампа контрольная, положения заслонки карбюратора
  • Фиксируемая кнопка включения аварийной световой сигнализации
  • Переключатель многопозиционный приборов наружного освещения
  • Гнездо прикуривателя
  • Прибор показаний температуры охлаждающей двигатель жидкости
  • Панель комбинированная контрольных приборов
  • Переключатель оборотов электродвигателя отопителя
  • Лампа освещения изнутри комбинации контрольных приборов
  • Добавочное активное сопротивление (резистор) в цепи электродвигателя печки
  • Контрольная лампа режима резервного уровня топлива
  • Электродвигатель турбины отопитепя
  • Указатель топливного уровня
  • Кнопка-концевик лампы контроля за воздушной заслонкой карбюратора
  • Боковые дублирующие повторители-указатели поворота
  • Выключатели плафона в салоне, размещённые в стойках дверей
  • Выключатель лампы контроля рычага стояночного тормоза
  • Плафон в салоне
  • Электродвигатель омывочного устройства заднего стекла
  • Датчик в баке прибора-указателя для контролирования уровня и резерва топлива
  • Сигнальная лампа рычага стояночного тормоза и уровня в бачке тормозной жидкости
  • Лампа предупреждения о аварийном давлении в системе смазки двигателя
  • Лампа предупреждения о аварийном режиме в системе зарядки аккумуляторной батареи
  • Элемент обогревающий заднее стекло
  • Лампа контроля режима работы указателей поворота
  • Лампа контроля приборов наружного освещения
  • Контрольная лампа сигнализирующая о включённом дальнем режиме света фар
  • Задние блок-фонари
  • Электродвигатель приспособления для очиститки заднего стекла
  • Фонари с лампами подсветки номерного знака в тёмное время суток
  • Фонарь (фонари) противотуманного заднего света

Разделение по назначению

По назначению оборудование делится на:

  • Источники питания;
  • Защитные средства;
  • Элементы управления;
  • Контрольно-измерительные приборы;
  • Исполнительные механизмы;

Источники питания

К источникам питания относятся АКБ и генератор. Аккумулятор запитывает эл. приборы и обеспечивает их работу при выключенном силовом агрегате. После запуска мотора запитка бортовой сети ведется от генератора, который также обеспечивает восстановление зарядка батареи.

Защитные компоненты

Защитные средства предотвращают перегорание электроприборов и электрической цепи при коротких замыканиях. Основными защитными элементами выступают предохранители. Для удобства все защитные элементы собраны в одном месте – блоке предохранителей, который в «Ока» располагается под передней панелью со стороны водителя.

Элементы управления

К элементам управления относятся все компоненты, отвечающие за включение, переключение и отключение электроприборов. Эта категория объединяет в себе замок зажигания, всевозможные выключатели и переключатели. Большая часть этих элементов расположена в прямой доступности для водителя – на передней панели, рулевой колонке. Но есть выключатели, на которые водитель воздействует через определенные узлы – выключатели стоп-сигналов, датчик включения сигнальной лампы подсоса и т. д.

КИП

Контрольно-измерительные приборы обеспечивают водителя информацией о работе определенных узлов и механизмов, эксплуатационных показателях – уровне топлива, температуре ОЖ, давлении масла и т. д. Одни виды этих приборов выводят точную информацию, другие же представлены в виде сигнальных ламп, срабатывающих только при возникновении неисправности.

Измерительные приборы объединяют в себе датчики, установленные на требуемых узлах и механизмам, и сигнальные элементы, расположенные на приборной панели.

Исполнительные приборы

Исполнительные механизмы – компоненты, которые выполняют ту или иную функцию – освещают, приводят в действие узлы и т. д. К ним относятся электродвигатели, лампы освещения, звуковой сигнал, прикуриватель и т. д.

Руководство по ремонту ВАЗ «ОКА» 1111 1988-2008

  1. Руководства по ремонту
  2. ВАЗ «ОКА» 1111 1988-2008

Общая информация об автомобиле. Автомобили ВАЗ-1111 «Ока» начали разрабатываться в конце 80-х годов Серпуховским автомобильным заводом. Чуть позже производство модели перенесли на АвтоВАЗ, где произошло превращение проекта из небольшой мотоколяски до полноценного автомобиля.

Выпускался автомобиль с передним расположением двигателя, объемом 0,65 л. Позже с конвейера завода начали сходить более мощные комплектации с объемом двигателя 0,75 литра. Он мог развивать мощность до 33 лошадиные силы.

Ходовая часть авто считается традиционной для подобных моделей: в задней подвеске установлена поперечная балка, а в передней установлен стабилизатор.

Тормозная система – гидравлическая, с барабанным тормозом сзади, и дисковым – спереди. Почти у всех советских автомобилей того времени регулятор давления заднего тормоза находился непосредственно в мосте, а в «Оке»он располагался под капотом. Регулировка зазора в задних тормозах производится вручную, хотя изначально разработчики планировали перевести этот процесс в автоматический режим.

Ремонт ВАЗ-1111 «Ока» производится на специализированных станциях технического обслуживания, хотя ремонт можно проводить и своими руками. Для этого вы можете скачать данное руководство, или же воспользоваться им в режиме онлайн.

Разработчики остановили свой выбор на 12-дюймовых колесах, крепящихся к ступицам тремя прочными гайками. В отдельных комплектациях крепление колес осуществлялось не на 3, а на 4 гайки.

Что касаемо интерьера автомобиля, то можно сказать только одно: он очень скромный. Все детали, все мелочи были сделаны с целью доступности авто. Передняя панель была позаимствована у «коллеги по цеху» – ВАЗ-2101. Ящик для вещей отсутствует. К тому же, есть много частей голого металла, не прикрытого декоративным пластиком. Отдельные модификации выпускались с дополнительной отделкой и более современной приборной панелью.

Очень много деталей автомобиля ВАЗ-1111 «Ока» было позаимствовано у других моделей (2101, 2108, 2121 и так далее). Однако, несмотря на дешевизну и простоту изготовления, данная модель все же сумела найти свою целевую аудиторию.

↓ Комментарии ↓

ВАЗ-1111-11113 ОКА

Раздел 1.УСТРОЙСТВО АВТОМОБИЛЯ

Общие сведения об автомобилях Паспортные данные автомобиля

Раздел 2.ДВИГАТЕЛЬ

Возможные неисправности двигателя, их причины и способы устранения Полезные советы Замена охлаждающей жидкости Замена масла в двигателе и масляного фильтра Очистка системы вентиляции картера Установка поршня первого цилиндра в положение ВМТ такта сжатия Регулировка натяжения ремня привода распределительного вала Замена натяжного ролика Замена ремня привода распределительного вала Снятие, установка и дефектовка маховика Замена деталей уплотнения двигателя Головка блока цилиндров Регулировка зазоров в приводе клапанов Снятие и установка двигателя Ремонт двигателя Система смазки Система охлаждения Система выпуска отработавших газов Система питания

Раздел 3.ТРАНСМИССИЯ

Сцепление Коробка передач Приводы передних колес

Раздел 4.ХОДОВАЯ ЧАСТЬ

Передняя подвеска Задняя подвеска

Раздел 5.РУЛЕВОЕ УПРАВЛЕНИЕ

Осмотр и проверка рулевого управления на автомобиле Рулевая колонка Рулевой механизм Рулевая трапеция

Раздел 6.ТОРМОЗНАЯ СИСТЕМА

Проверка и регулировка тормозной системы Замена тормозной жидкости Прокачка гидропривода тормозной системы Главный тормозной цилиндр Вакуумный усилитель тормозов Регулятор давления Замена шлангов и трубопроводов гидропривода тормозов Тормозные механизмы передних колес Тормозные механизмы задних колес Стояночный тормоз

Раздел 7.ЭЛЕКТРООБОРУДОВАНИЕ

Предохранители и реле Генератор Стартер Система зажигания Освещение,световая и звуковая сигнализация Стеклоочистители и омыватели Вентилятор системы охлаждения двигателя Комбинация приборов Выключатели и переключатели

Раздел 8.КУЗОВ

Возможные неисправности кузова, их причины и способы устранения Замена буферов Капот Боковая дверь Задняя дверь Зеркала заднего вида Сиденья Отопитель Уход за кузовом

Приложения

Приложение 1. Моменты затяжки резьбовых соединений Приложение 2. Горюче-смазочные материалы и эксплуатационные жидкости Приложение 3. Основные данные для регулировок и контроля Приложение 4. Заправочные объемы, л Приложение 5. Сальники Приложение 6. Схема расположения подшипников качения Приложение 7. Схема электрооборудования автомобиля: 1 — боковой повторитель указателя поворота; 2 — передний указатель поворота; 3 — фара; 4 — электродвигатель вентилятора системы охлаждения; 5 — звуковой сигнал; 6 — датчик включения электродвигателя ве

Обслуживание, устройство, ремонт и эксплуатация автомобилей «Ока» ВАЗ(СеАЗ) ЗМА «Кама» 1111/11113 – Приложение 7. Схема электрооборудования автомобиля

ВАЗ 1111/11113 Лада Ока >> Приложения >> Приложение 7. Схема электрооборудования автомобиляПриложение 7.

Схема электрооборудования автомобиля: 1 – боковой повторитель указателя поворота; 2 – передний указатель поворота; 3 – фара; 4 – электродвигатель вентилятора системы охлаждения; 5 – звуковой сигнал; 6 – датчик включения электродвигателя вентилятора; 7 – электродвигатель омывателя ветрового стекла; 8 – датчик момента искрообразования; 9 – аккумуляторная батарея; 10 – стартер; 11 – коммутатор; 12 – свечи зажигания; 13 – катушка зажигания; 14 – генератор; 15 – датчик указателя температуры охлаждающей жидкости; 16 – датчик контрольной лампы недостаточного давления масла; 17 – розетка для переносной лампы; 18 – реле стеклоочистителя; 19 – датчик уровня тормозной жидкости; 20 – выключатель сигнала торможения; 21 – электродвигатель очистителя ветрового стекла; 22 – электромагнитный клапан карбюратора; 23 – выключатель света заднего хода; 24 – реле включения стартера; 25 – реле включения ближнего света фар; 26 – реле включения дальнего света фар; 27 – реле-прерыватель аварийной сигнализации и указателей поворота; 28 – прикуриватель; 29 – переключатель вентилятора отопителя; 30 – дополнительный резистор электродвигателя отопителя; 31 – выключатель наружного освещения; 32 – блок предохранителей; 33 – предохранитель цепи противотуманного фонаря; 34 – реле включения обогрева заднего стекла; 35 – реле включения электродвигателя вентилятора системы охлаждения; 36 – реле-прерыватель контрольной лампы включения стояночного тормоза; 37 – выключатель очистителя и омывателя заднего стекла; 38 – выключатель обогрева заднего стекла; 39 – выключатель заднего противотуманного фонаря; 40 – контрольная лампа прикрытия воздушной заслонки карбюратора; 41 – выключатель аварийной сигнализации; 42 – выключатель зажигания; 43 – реле зажигания; 44 – электродвигатель вентилятора отопителя; 45 – датчик указателя уровня топлива; 46 – выключатель плафона в стойке двери; 47 – комбинация приборов; 48 – переключатель очистителя ветрового стекла; 49 – выключатель омывателя ветрового стекла; 50 – выключатель звукового сигнала; 51 – переключатель света фар; 52 – переключатель указателей поворота; 53 – выключатель контрольной лампы включения стояночного тормоза; 54 – плафон освещения салона; 55 – выключатель контрольной лампы прикрытия воздушной заслонки карбюратора; 56 – электродвигатель омывателя стекла задней двери; 57 – задний фонарь; 58 – задний противо туманный фонарь; 59 – фонарь освещения номерного знака; 60 – элемент обогрева стекла задней двери; 61 – электродвигатель очистителя стекла задней двери; А – порядок нумерации контактовв соединительных колодкахОписания по ремонту иномарокУстройство и ремонт Волга Газ 3110, 31105.

11 апреля 2013 г.

Новая комплектация LADA Priora

Компания АвтоВАЗ рассказала о запуске в производство новых версий ЛАДА Приора, которые отличаются иным набором опций. В первую очередь отмечается наличие боковых подушек безопасности. Уже в апреле 2013 года было произведено порядка 300 первых автомобилей, оснащенных данной опцией. Они вошли в стартовую партию.

03 апреля 2013 г.

На весну 2013 года запланирована масштабная модернизация в рамках подготовки к запуску производства новых моделей автомобилей на заводах компании АвтоВАЗ. Среди представленных моделей:

  • Новая ЛАДА Калина;
  • ЛАДА Приора (постоянная модернизация и улучшение автомобиля);
  • Производство ЛАДА Ларгус и Nissan Almera;
  • ЛАДА 4х4 в новой комплектации и окраске.

10 апреля 2014 г.

Приятель попросил помочь ему в переезде с квартиры. Загрузив основные вещи в пару Газелей, мы с ним начали собирать остатки и укладывать их в его Ладу Ларгус.

Сложили задние сиденья, оставив два впереди, и я удивился тому количеству вещей, которое уместилось в машину. Да, она довольно длинная, с большой базой, но та гора предметов, которую мы выгрузили, произвела впечатление.

При загрузке этого не видишь, так как процесс происходит постепенно.

22 февраля 2014 г.

Лада Гранта – новый бюджетный седан, построенный на базе Лады Калины. Низкая стоимость и привлекательный внешний вид в сочетании с комфортным и просторным салоном обеспечили автомобилю большой успех.

11 сентября 2013 г.

Посмотреть все статьи в категории «Обзор моделей»

Ремонт ВАЗ (Lada) 1111 Ока своими руками

Провести ремонт и обслуживание ВАЗ 1111 намного легче, обладая должными знаниями. Материалы etlib.ru позволят найти для автомобиля Ока руководство по ремонту любой детали в виде видеоролика или фотоотчета.

Видео инструкция продемонстрирует, как должна выполняться процедура починки и исключит возможность ошибочных действий.

Что же касается фотоотчета, то он сопровождается текстовыми пояснениями, которые делают его отличным пособием для владельцев-новичков.

Следующими по популярности станут: замена ремня ГРМ на Оке, замена помпы Ока, а также в модели ока замена предохранителей. Некоторые из процедур следует делать профилактически, после ежегодной диагностики.

Тяжелые дорожные условия часто приводят к поломке в тормозной системе или трансмиссии. В этом случае проблему решить помогут замена тормозных колодок Ока и замена сцепления на Оке.

Дополнительную информацию для тех, кто хочет провести модели Ока ремонт своими руками, позволит получить вопрос, заданный на страницах портала. Наделенные опытом владельцы автомобиля или специалисты дадут исчерпывающий ответ, который поможет во время замены детали, диагностики или ремонта.

История модели ВАЗ 1111 «Ока»

Несмотря на то, что разработка модели началась еще в конце 70-х годов, производство модели Ока началось лишь в 1988-м году. Местом для сбора конструкции стал Елабужский завод легковых автомобилей. Вскоре производство было передано Серпуховскому АЗ и АвтоВАЗу.

В 1995-м году прекратилось производство Оки на Авто ВАЗе, но ЗМА и СеАЗ продолжили производство. Параллельно этому модель была усовершенствована путем установки нового типа двигателя – 33-сильного 2-х цилиндрового мотора с объемом 0,75 л (до этого был использован 2-х цилиндровый, 0,65 л и 29 л.с.). Новинка получила приставку к названию и** продавалась, как ВАЗ 11113**.

В 2006-м году по ряду причин производство ВАЗ 11113 было прекращено. Главной из них была нерентабельность работ, которые понадобились бы для того, чтобы двигатель автомобиля соответствовал новым стандартам Евро-2.

В 2008-м году завод прекратил выпуск Оки, но через 5 лет заявил о том, что планирует крупные изменения в модели, которые будут представлены в 2020-м году.

Подробнее

Профилактические меры

Основные мероприятия по обеспечению надежной работы электрики автомобилей «Ока»:

  1. Не менее одного раз в полгода очищать внешнюю часть корпуса аккумулятора и проверять уровень электролита (на обслуживаемых моделях). Одновременно требуется производить подзарядку батареи при помощи специального устройства. Если автомобиль используется редко, то рекомендуется отключать клеммы.
  2. При проведении ремонтных работ следует следить за положением проводов, не допуская повреждения изоляционного слоя. Провода, проходящие вблизи подвижных элементов, не должны соприкасаться с ними ни при каких условиях.
  3. Не рекомендуется включать устройства с большим потреблением тока (аудиосистема, дальний свет фар и т. д.) при заглушенном двигателе. Это станет причиной ускоренного разряда батареи.
  4. Не использовать для ремонта электрических цепей самодельные элементы. Все применяемые детали и узлы должны соответствовать нормативам, заложенным конструктором при разработке автомобиля.
  5. Рекомендуется возить с собой запасные предохранители, реле и лампы. Это позволит произвести небольшой ремонт в случае необходимости.
  6. При проведении ремонтных работ, требующих использования сварки, необходимо отключить жгуты от батареи и генератора. На машинах, оборудованных инжекторным двигателем, рекомендуется отсоединить разъем от блока управления.

Распространенные неисправности

Все неисправности в работе Ока можно условно разделить на несколько групп:

  1. Выход из строя самого прибора. К примеру, если речь идет о фарах, то в них могут перегореть лампы. Если отказывается работать система обогрева заднего стекла, то возможно, неисправен сам узел.
  2. Обрыв электропроводки. Как правило, такая проблема более актуальна для проводов, которые уложены в местах, где присутствуют движущиеся или трущиеся элементы. К примеру, провода от замков дверей укладываются в сами двери, а для подключения к блоку предохранителей они укладываются в специальные резиновые гофры. Несмотря на такую защиту, в гофре провода также могут переломиться.
  3. Нет контакта. Отсутствие контакта может быть обусловлено как оборванным проводом, так и окислением контакта, в некоторых случаях он может просто отойти от гнезда установки. При окислении проблема решается путем зачистки.
  4. Перегорел предохранитель или реле. Такое особенно часто случается в автомобилях, где присутствуют скачки напряжения. Предохранитель просто не выдерживает мощность бортовой сети и выходит из строя, таким образом защитив прибор от перегорания. Если в вашем автомобиле действительно имеются скачки напряжения, то необходимо либо произвести проверку бортовой сети самостоятельно, либо обратиться к электрику.
  5. Также одной из наиболее распространенных неисправностей является разряд аккумулятора. С такой проблемой автовладельцы обычно сталкиваются с наступлением холодов, в некоторых случаях она может быть обусловлена неправильным техническим обслуживанием (автор видео — канал Milin0915).

Распространенные неисправности электрооборудования

Блок предохранителей mercedes w210, 124, w202 Распространенные проблемы с электрооборудованием на ВАЗ-1111 и 1113:

  1. Выход из строя приборов внешнего освещения. Распространенной причиной поломки является перегорание нити лампы, узел необходимо заменить. Если лампочка цела, то возможен дефект в электропроводке, из-за которого возникает короткое замыкание и выходит из строя предохранитель. Плавкая вставка меняется на идентичную по номиналу, использовать детали, рассчитанные на больший ток запрещено. Также недопустимо устанавливать самодельные перемычки («жучки»), поскольку это может стать причиной пожара. Если происходит повторное перегорание, то требуется провести проверку цепи и устранить неисправность проводки.
  2. Обрыв провода встречается в точках, где изоляция подвержена изгибам или трению о движущиеся поверхности. Примером такой точки является стык двери и кузова. Поврежденные участки требуется заменить на изделия из аналогичного материала с идентичным сечением.
  3. Окисление контактных поверхностей из-за попадания влаги или агрессивных жидкостей (например, электролита из батареи). Требуется очистить поверхности до металла, восстановив передачу электрического тока.
  4. Поломка реле, связанная с подгоранием контактов или обрывом катушки. Узел не подлежит ремонту, меняется на новый. При быстром повторном выходе из строя требуется проверка электрики машины в автосервисе.
  5. Внезапный разряд батареи связан с внутренним замыканием или утечкой тока. В зимнее время частично заряженная батарея может потерять емкость из-за низкой температуры воздуха. Требуется зарядить аккумулятор и проверить состояние проводки. В случае необходимости источник тока необходимо заменить.
  6. Пульсирующая работа ламп внешнего освещения с непривычно ярким свечением указывает на поломку реле-регулятора на генераторе. Для ремонта требуется снять узел и заменить вышедшие из строя компоненты.
  7. Недостаточная зарядка батареи (при работающем двигателе не гаснет контрольная лампа). Причиной может быть износ щеток или коллектора, недостаточное натяжение приводного ремня. Требуется отремонтировать генератор, поскольку заряда батареи хватит на 150-200 км пути в дневное время суток.
  8. Плохой контакт между концами цилиндрических предохранителей и подпружиненных элементов в монтажном блоке. Возникает в силу конструктивных особенностей узла. Многие владельцы, устав бороться с дефектом, устанавливают самодельные блоки для ножевых вставок. Обычно используется коротка секция от ГАЗ-3110, рассчитанная на 13 посадочных мест. Встречаются собранные своими руками узлы, рассчитанные на предохранители и реле.

Фотогалерея

Процесс установки нового монтажного блока с ножевыми элементами.

Обгоревший контакт штатного узла

Хорошо видны разрушения от локального нагрева

Перемычки на новом блоке, необходимые для уменьшения числа мест для вставок

Установленный на проводку блок

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
M-polo
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
