Подъёмник

Преимущества пневмодомкрата

Для того, чтобы перейти с привычного механического домкрата на его пневматическую разновидность, нужны убедительные причины, и они есть в немалом количестве:

автомобильный пневмодомкрат не требует идеально ровной площадки: его обтекаемость и естественное заполнение неровностей местного рельефа позволяет использовать это приспособление в любых полевых условиях – на болотистой местности, на сыпучих поверхностях, в колее и т. д.;
пневматический домкрат может быть использован для замены колёс на автомобилях любого типа: легковых, грузовых, на спецтранспорте;
мощный пневмодомкрат в считанные минуты может поднять корпус машины на высоту свыше полуметра – высота подъёма легко регулируется за счёт объёма заполненного воздухом мешка;
обычный домкрат в процессе установки и подъёма требует недюжинной физической силы, а потому женщины за рулём непременно оценят комфортную возможность выполнить шиномонтаж с использованием лёгкого и удобного пневмодомкрата;
необходимость замены колеса не ограничивает сферу применения пневматического домкрата – он может быть успешно использован и для того, чтобы вытащить машину из глубокой грязи, песка или снежных заносов, в которых механический домкрат без необходимой для него твёрдой опоры просто утонул бы;
надувной пневмодомкрат легко надувается и быстро сдувается – при хранении и транспортировке занимает немного места.

Одним из явных преимуществ фирменных пневмодомкратов известных производственных брендов является их надёжность: качественный инструмент не подведёт в дороге ни при каких обстоятельствах и прослужит не один год. Цена на пневмодомкрат зависит от конструкции, качества используемых материалов, мощности, объёма камеры и «брендовости» производителя – стоимость такого инструмента может варьироваться от 2000 до 20000 рублей.

Классификация траверс и варианты их исполнения

Классификация грузоподъёмных траверс может быть выполнена в соответствии с положениями РД 36-62-00, в котором устанавливаются требования по материалам, из которых должны производиться траверсы, а также по технологии их производства. Поскольку область применения грузоподъёмных траверс весьма разнообразна, то большинство производителей разрабатывает конструкции данных устройств под конкретные требования заказчика.

Специального ГОСТа на все виды траверс нет, но, согласно отраслевым ТУ, для всех конструкций должны оговариваться условия их эксплуатации при внешних температурах окружающего воздуха, а также порядок безопасного обслуживания и сроки осмотра.

Безопасность работ с использованием грузоподъёмных траверс обеспечивается совокупным действием следующих факторов:

Снижением (а то и полным снятием) растягивающих усилий, действующих на груз – эти усилия воспринимаются траверсой.
Уменьшением угла между стропами, что уменьшает вероятность их разрушения.
Удобств манипулирования краном при сложных траекториях перемещения груза, что особенно касается грузов с пониженной жёсткостью – автомобилей, бетонных конструкций и пр.
Уменьшением вероятности опрокидывания груза при больших ветровых нагрузках.

Виды траверс определяются:

Количеством точек зацепления строп. По этому параметру различают пространственные и плоские конструкции. Первый вариант применяется при транспортировке таких грузов как пачки листового металла или стеновые бетонные панели, где требуемое количество строп обычно не более двух. Грузоподъёмные траверсы пространственного типа предназначены для перемещения полногабаритного оборудования и машин, где необходимое число строп не должно быть менее четырёх;
Способом присоединения к крановому крюку. Это могут быть проушины, кронштейны или косынки. К качеству такого соединения предъявляются особые требования: оно может быть сварным или сборным, но в любом случае периодически подвергается проверке с целью выявления возможных трещин, очагов коррозии или люфтов в соединении;

Требуемой жёсткостью. Плоскостные траверсы производятся в виде ферм или балок. Для их изготовления применяется профильный прокат – трубы, швеллеры или уголки

Преимущество таких приспособлений – малая парусность, что особенно важно при работе на открытых площадках. Объёмные в плане траверсы изготавливают их квадратных или прямоугольных труб, что объясняется относительно малым весом конструкции при значительном моменте сопротивления сечения;

Способом фиксирования строп в самой траверсе

В частности, для возможности поворота груза в процессе его перемещения изготавливают поворотные, балансирные траверсы, которые обеспечивают поворот огибающих роликов в пространстве строповыми канатами. Это облегчает манипулирование грузом. Балансирные траверсы используются также при совместном подъёме груза двумя кранами, ими можно поднимать грузы, точки зацепления которых по вертикали неодинаковы. При отсутствии таких требований грузоподъёмные траверсы выпускают в неповоротном варианте.

Траверса для ямы своими руками

Изготовить ямную траверсу можно и своими руками, взяв за основу обыкновенный гидравлический домкрат. Всё, что для этого потребуется – грамотно сделанный чертёж, в котором, помимо габаритных размеров, будут учтены предполагаемые нагрузки и размеры канавы, некоторое количество металлопрофиля (балок, швеллеров и труб), электрическая или дуговая сварка, если необходимо – колёсные пары, болты и гайки.

Траверса для ямы своими руками

Если Вы не сильны в геометрии, можно обратиться за созданием чертежа к специалисту, либо поискать уже готовый на просторах Интернета.

Готовая конструкция, конечно же, не будет поражать изящностью – однако, этого от неё и не требуется. Самое главное – производительность, которая, при грамотном исполнении, будет на высоте.

ТРАВЕРСА КАНАВНАЯ НА ПНЕВМЕ

Загрузка…

Перфорированный профиль

Крепежные элементы – необходимый компонент монтажа инженерных систем. Траверса монтажная представляет собой профилированное изделие из оцинкованной стали. Для соединения отдельных элементов между собой на траверсе сделана перфорация из отверстий различных форм и размеров. Наличие такой перфорации позволяет обойтись без утомительного сверления и выполнять винтовые соединения в различных направлениях.

Форма и размер профиля, толщина металла таких изделий выбираются для каждой конкретной ситуации. Наиболее часто употребляются C-образные прямоугольные профили — из них, например, делаются перекладины, на которые опираются короба вентиляционных систем, — такие перекладины легко регулировать по высоте. Существуют траверсы с Z, L, U-образными профилями. Поперечное сечение траверсы выбирается таким образом, чтобы было достигнута наибольшая прочность изделия на изгиб и растяжение.

Инструменты и материалы

Теперь посмотрим, какой инструмент, кроме сварочного аппарата и аксессуаров к нему, понадобится для успешного решения задачи по изготовлению гидроподъёмника для автомобилей.

Болгарка с отрезными и шлифовальными дисками. Будет удобнее, если в наличии имеются большая и маленькая турбинки. Ими будут нарезаться заготовки из металла и шлифоваться швы после сварки.
Электрическая дрель с набором свёрл разного размера по металлу. Этим инструментом будут сверлиться необходимые отверстия.
Электрическое точило, которое очень пригодится при подгонке металлических элементов в конструкции для соединения сваркой либо при установке отдельных деталей.
Кроме перечисленного электроинструмента, понадобится и ручной инструментарий. Например, тиски, кувалда, молоток, напильники, набор отвёрток и метчиков, зубило, надфили, точильные бруски, наждачка, кисточки и так далее.

Из материала и устройств нужно подготовить:

гидравлический бутылочный домкрат (в такой конструкции чаще всего для гидравлики используют именно этот вид подъёмника);
швеллеры достаточной прочности, которую показали расчёты для планируемой грузоподъёмности подкатного домкрата;
два роликовых подшипника (будут исполнять роль передних колёсиков подъёмника);
стальные прутья для заготовки раскосов, устанавливаемых с целью увеличения жёсткости конструкции, а также осей для колёсиков – их диаметр должен соответствовать диаметру внутреннего кольца подшипников;
резиновый автомобильный отбойник (будет служить опорной точкой для поднимаемой части автомобиля);
различный крепёжный материал (болты, скобы, штифты, шпильки, гайки под болты);
другой расходный материал, который может пригодиться при сборке подъёмника.

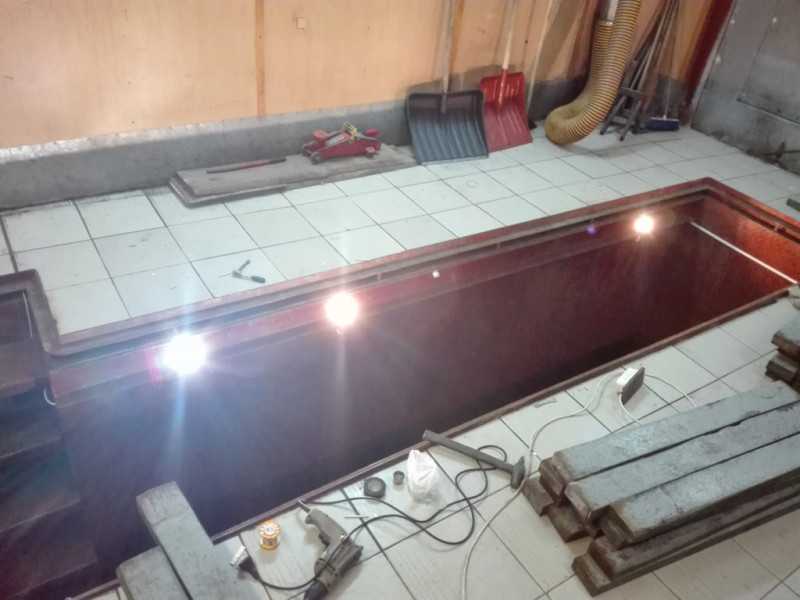

Возводим стены смотровой ямы

На данном этапе вам уже необходимо точно определиться, как вы собираетесь сделать смотровую яму в гараже? Если быть точнее, то вопрос в материале, который будет использоваться для стен – кирпич или бетон. Вариант смотровой ямы из металла мы не рассматриваем, т.к. в этом случае нужна идеальная гидроизоляция, сделать которую не так уж и просто, в противном случае стены быстро съест коррозия.

Большинство автолюбителей возводят стены из кирпича, однако в этом случае так же совершенной гидроизоляцией приходится пренебречь, т.к. покрыть обратную сторону кирпича через минимальный зазор между стеной и грунтом не представляется возможным.

Для примера мы разместили фото смотровых ям в гараже с различным исполнением стен:

Если вы все-таки решитесь строить смотровую яму из кирпича, вы легко сделаете это своими руками, т.к. о кладке кирпичей мы рассказывали уже не раз. Здесь же мы подробней остановимся на возведении бетонной смотровой ямы в гараже.

Сообщества › Кулибин Club › Блог › Домкрат-подъемник передвижной для ямы гаража (пока проджект)

Возникла необходимость\идея сваять что-то подобное для себя, покупать новый слишком дорого и это явно не путь истинного кулибина, в основе задумки конструкция заводских канавных подъемников с регулировками под ширину ямы и ширину авто, с той лишь разницей, что подъемный механизм будет состоять из 2-х домкратов-ромбов от ПП ВАЗ, приваренных своими верхними и нижними упорами, соответсвенно к верхней и нижней балкам основной конструкции, на оси домкратов будут приварены зубчатые шестерни под цепь, которая будет уходить вниз к главной шестерне на нижней балке, на оси нижней шестеренки будет ручка, для осуществления вращения цепи и как следствие синхронный подъем\опускание обоих домкратов, это пока набросок, как сама идея? интересно мнение, может что не учел, надо придумать еще фиксатор ручки, чтобы ее не сорвало, понять какую цепь и шестерни использовать в механизме, возможно потом дороботать приводной механизм электромотором, в стоке констукция обойдется думаю не больше 4-5 тыс, если варить самому, может и дешевле, примерная цена аналога заводского стартует от 20тыс., на схематичной рисунке думаю более менее все понятно, что к чему

для верхней балки можно еще сделать дополнительные направляющие вниз, проходящие через основную нижнюю часть, чтобы исключить боковые смещения верхней части относительно низа, на доп. направляющих можно как раз и замутить отверстия через определенное расстояние под штырь-фиксатор, как на регулируемых подставках под машину, будет ограничителем и страховкой дополнительной в общем высказываемся

на 4 фото можно использовать бутылочный домкрат, вместо вневмо-подушки, будет ничцть не хуже и сомневаюсь, что упадет, конечно оригинальный ножничный механизм с хорошей гидравликой будет идеальным решением, но уже не таким бюджетным

ромбики, в качестве подъемного механизма, из конструкции исключаем (из комментов ниже), из-за кучи недостатков

прощу прощения за пэйнт, с прогами инж. не дружу к сожалению

оригинальный заводской

www.drive2.ru

Пневматический домкрат своими руками

В качестве примера также рассмотрим пневматическое устройство, которое проще всего сделать. Итак, понадобятся:

Воздушная подушка. Основная работающая часть, которую можно найти на разборке или на рынке. В её роли может выступить обыкновенный резиновый баллон с пневматической подвески автомобиля. Лучше всего подойдёт с грузового, поскольку он намного прочнее и выдерживает сильное давление, что увеличивает подъёмный момент. Но у него большая высота, поэтому подставить такой домкрат под машину с малым клиренсом не всегда получится;
Два болта. Они понадобятся для изготовления клапана в подушку. Вообще в ней изначально есть заводское отверстие с резьбой, в которое вкручивалась трубка высокого давления. Теперь вместо неё нам нужно подобрать того же диаметра болт, а затем найти ещё один, который послужит верхней крышкой. Их нужно высверлить так, чтобы при соединении друг с другом внутри них получалась полость. Затем помещаем внутрь верхнего болта шарик от подшипника и прочный штуцер для накачки. Теперь всю конструкцию можно сварить и закрутить в отверстие подушки.

В принципе, таким самодельным устройством уже спокойно можно поднять любой легковой автомобиль. Достаточно подставить пневматический баллон под платформу на днище и подсоединить шланг высокого давления к штуцеру. Подавая сжатый воздух, подушка начнёт подниматься вместе с машиной.

Принцип работы самодельного пневматического домкрата

Для удобства такой домкрат можно доделать, придумав ему надёжную платформу с колёсиками. Таким образом, если баллон брать на разборке, то устройство собственного изготовления выходит практически за копейки.

Улучшенный пневмодомкрат на колесиках

Также можете посмотреть несколько видео, как сделать пневматический домкрат своими руками:

Как сделать домкрат для гаража своими руками

Среди большого количества схем домашних самодельных устройств популярностью пользуются винтовой и гидравлический механизмы. И если в первом случае потребуются отличные навыки в нарезании резьбы (делается сложной формы), то гидравлический вариант сделать проще.

Построение схемы

Гидравлический самодельный домкрат отлично подходит для самостоятельного использования. А в его способности обеспечить безопасность сомневаться не приходится, потому что масло не может неожиданно потерять свойства и сорваться с удерживаемого уровня

Поэтому при работе важно обратить внимание, пожалуй, только на крепость рычагов и их надежность

Популярная схема самодельного гидравлического домкрата

Выбор материала и подготовка инструментов

В самодельной конструкции важно позаботиться о прочности. Поэтому в качестве строительного материала выбирается металл

Для каркаса используют:

швеллер 10 миллиметров;
швеллер 12;
пруты 12 миллиметров;
колесики для перемещения;
резиновая часть для устройства чашки;
крепежный материал.

Для подгонки материала потребуется:

сварочный аппарат;
болгарка с кругами для резки металла и шлифовки;
сверла по металлу;
гаечные ключи и отвертки;
мерный инструмент: рулетка, линейка, маркер.

Несущая часть закрепляется с помощью сварки, чтобы получилась капитальная и крепкая конструкция. Верхние поворотные детали крепятся на болты или прут.

Сбор конструкции

Сначала создается Г-образное основание из швеллера 12 миллиметров. К нему крепится гидравлический бутылочный домкрат. После, с помощью болтов, к основанию крепится верхняя губа, на которую будет воздействовать шток домкрата. Шток закрепляется с помощью поворотного прута.

Дополнительным оборудованием при изготовлении служат колесики (подойдут от старой бытовой техники). Они помогут перемещать габаритную конструкцию по гаражу.

Пример самодельного гидравлического домкрата

Как поднять машину без домкрата безопасно

Во всех случаях нельзя забывать о безопасности. Сорвавшиеся с ненадежных опор или скатившиеся автомобили стали причиной множества травм и даже гибели водителей. При подъеме автомобиль должен быть выставлен на надёжных опорах с подстраховкой, стоять на ручном тормозе и на скорости. Под колеса обязательно подкладывают штатные башмаки или, в крайнем случае, камни, кирпичи. Это предотвращает три опасные ситуации:

Автомобиль покатился.
Автомобиль со снятым одним колесом покатился и соскочил с опор, просев вниз.
Автомобиль со снятыми четырьмя колесами соскочил с опор и рухнул.

Все ситуации крайне опасны, если в это время водитель находится под машиной

Поэтому кроме проблемы «поднять» важно при этом надежно зафиксировать автомобиль

В специализированных мастерских для подъема используют кран-балки, тельферы и специальные рычажные подъемники. Последние имеют два рычага с широкой площадью, которые равномерно распределяют нагрузку по днищу и конструктивно не могут повредить автомобиль.

Альтернативные способы поднятия автомобиля

Даже при наличии надежного домкрата, бывают случаи, когда и он подводит. Поэтому у каждого автовладельца должны быть в запасе разные способы, которые могут пригодиться в той или иной ситуации.

Если необходимость подъема авто возникла в дороге, можно попытаться найти бугорок или любую другую возвышенность, на которую можно наехать колесом. Для таких целей также сгодится бордюр. Кроме этого, автомобиль можно поднять, прибегнув к методу рычага. Если недалеко окажется пара бревен, длинное и короткое, то первое можно использовать в качестве рычага, а второе — как опору. При таком методе можно приподнять машину, но о технике безопасности забывать не стоит.

Автомобиль можно поднимать как специальными приспособлениями, так и теми, что оказались под руками. Если вы столкнулись с проблемой, когда нужно вывесить одну из сторон транспортного средства, а домкрата или смотровой ямы поблизости нет, можно задействовать подручные материалы либо позвать людей на помощь. Ознакомившись, как можно поднять машину в гараже без ямы своими руками, любой автовладелец сможет справиться с возникшей ситуацией.

Источник

Траверса на яму – как это работает?

Борис Дамчук

автору

Итак, ямные траверсы представляют собой совокупность следующих элементов:

основания, или каретки, на которой размещаются все остальные элементы. Представляет собой прямоугольную раму, изготовленную из высококачественной стали. Может дополнительно оснащаться роликовой системой для перемещения как по дну канавы, так и вдоль её стенок (при наличии специальных пазов);
гидравлического или пневмогидравлического привода, располагающегося на каретке и приводящего подъёмный механизм в действие. Оснащается непроницаемым шлангом и помпой, с помощью которой производится подкачка давления в системе (как правило, вручную, хотя существуют модели, управляющиеся удалённо);

Пневмо-траверса для ямы

ножничного подъёмного механизма – системы перекрёстных рычагов, приходящую в движение по мере нагнетания в системе гидравлики давления. При этом рычаги движутся навстречу друг другу, одновременно поднимая вверх платформу с грузом. Количество и расположение рычагов может отличаться – в зависимости от требуемой высоты подъёма и грузоподъёмности;
платформы, размещающейся в верхней части ножничной системы и непосредственно отвечающей за подъём груза. Изготавливается из высокопрочной стали с защитным покрытием. Для увеличения высоты подъёма может использовать совместно со съёмными опорами в стандартном или телескопическом исполнении.

Ещё по теме: Виды стальных траверс

В качестве подъёмной силы используется давление гидравлического масла или сжатого воздуха – в зависимости от типа привода. Рост давления в системе производится при подкачке помпы; при этом жидкость или воздух поступают из бака/баллона в систему по герметичному шлангу. Далее привод начинает толкать поршни, которые приводят в действие подъёмный механизм.

Когда подъём совершён на полную высоту, подкачка останавливается, шланг отсоединяют от бака/баллона а клапан переводится в обратное положение. После завершения работы давление полностью стравливается из системы.

Виды домкратов

Прежде, чем начинать изготавливать домкрат для автомобиля своими руками, нужно определиться с тем, какой конструкции он будет. Для этого необходимо знать основные разновидности этих устройств, которые можно встретить в магазинах:

Реечный. Этот вид используется очень давно. В его основе лежит длинная металлическая рейка с отверстиями, рычаг и трещотка с перпендикулярно расположенным концом. Отводя рычаг вниз, трещотка вместе с собой поднимает тяжесть. Отводя вверх — она срабатывает, стопоря себя в одно из ближайших на рейке отверстий вместе с грузом. Затем цикл снова повторяется;

Это основные виды домкратов, которые используются чаще всего. Они классифицируются именно по виду используемой силы (механической, гидравлической и т.д.), но разновидностей их существует много. Так, например, гидравлические устройства бывают откаточными, цилиндрическими, прицепными, двухуровневыми. То есть, вид домкрата один, а его типов несколько. Поэтому есть большой выбор для того, чтобы самостоятельно изготовить собственную модель, используя прототип.

Мобильный станок для резки пенопласта

А тем, кто утепляет дом пенопластом, придется кстати другая форумчанская самоделка– станок для резки пенопласта, позволяющий отрезать куски необходимого размера просто и быстро, не мучаясь с ножовкой и линейкой.

Пользователь нашего форума ОлегЛьвович

для изготовления мобильного станка использовал деревянную рейку 25×25 мм длинной 1,3 метра, нихромовую проволоку сечением 1 мм, пружину, две стальных полосы 20×4 мм, трансформатор 220/36В и провод 15-20 метров.

На FORUMHOUSE форумчанин делитсясхемой устройства самодельного станка:

В отличие от стационарных станков для резки, данное устройство можно свободно перемещать по лесам, и резать пенопласт прямо на месте. При этом, лист можно распустить не только по длине, но и по толщине – для этого к ППС гвоздями дополнительно крепят два профиля. По словам форумчанина, себестоимость мобильного станка составляет 800-1000 рублей, и даже при интенсивной эксплуатации он будет верой и правдой служить несколько строительных сезонов подряд.

Другие примеры станков для резки пенопласта, в том числе, стационарных – в этой теме.

Как сделать надежный подъемник в гараже своими руками?

Стрела варится из стальных уголков, стакана, подкоса.

В стакан запрессовывается бронзовая втулка в качестве подшипника скольжения.

Ручная лебедка является основной частью автоподъемника в гараж.

Целесообразно купить готовое изделие. Можно сделать реечный подъемный кран из подручных средств. Редуктор способен перемещать большие грузы.

Звездочка надевается и соединяется с червячным валом шпонкой.

Сообщества › Кулибин Club › Блог › Инструменты: Подъёмник для гаража своими руками

А сделать то их вообще не проблема, просто выступающие над уголком ямы концы той же профильно трубы.

Мешает в яме, особенно когда нужно перейти спереди — назад и наоборот. Кланяться надо поднял максимально, просверлить дырки под пальцы, засунуть пальцы металичиские, спустить домкрат, поставить под него проставку величиной в домкрат, и снова поднять вынув пальцы, тем самым высота подьема в 2 раза выше, можно и 3ю высоту реализовать

Как сделать домкрат для гаража своими руками

Построение схемы

Поэтому при работе важно обратить внимание, пожалуй, только на крепость рычагов и их надежность

Популярная схема самодельного гидравлического домкрата

Выбор материала и подготовка инструментов

В самодельной конструкции важно позаботиться о прочности. Поэтому в качестве строительного материала выбирается металл. Для каркаса используют:

Для каркаса используют:

швеллер 10 миллиметров;
швеллер 12;
пруты 12 миллиметров;
колесики для перемещения;
резиновая часть для устройства чашки;
крепежный материал.

Для подгонки материала потребуется:

сварочный аппарат;
болгарка с кругами для резки металла и шлифовки;
сверла по металлу;
гаечные ключи и отвертки;
мерный инструмент: рулетка, линейка, маркер.

Сбор конструкции

Пример самодельного гидравлического домкрата

Сравнение устройств

Винтовые домкраты с трапециевидной резьбой при высокой грузоподъёмности сохраняют простоту конструкции, небольшой вес и простоту эксплуатации. Ромбическая конструкция таких механизмов выделяется наличием длинной рукояти привода, снижающее необходимое усилие для подъёма груза. Также конструкция обладает малым весом и неплохой устойчивостью.

Рычажно-винтовые подъёмные механизмы выделяются большими высотами поднятия и малыми размерами.
Стоечно-винтовые домкраты обладают высокой устойчивостью и жёсткостью.
Конструкции реечного типа отличаются возможностью использования в разных направлениях и простотой эксплуатации, а также высоким показателем подъёмной силы.
Бутылочные гидравлические домкраты имеют наиболее простую конструкцию и высокой жёсткостью соединения в процессе работы. Усилия для подъёма прилагаются минимальные.
Подкатные домкраты устойчивые, имеют небольшую начальную высоту установки и немалую жёсткость во время работы.
Домкраты с электроприводом лучше всего проявляют себя в экстремальных условиях, не требуют физических усилий и обладают высокой точностью и устойчивостью.
Пневматические подъёмные механизмы обеспечивают удобство и надёжность использования благодаря большим опорным поверхностям. Также они выделяются бесшумностью и хорошей скоростью работы, высоким КПД и неприхотливостью.

Создание основы

Чтобы сделать подъемник для ямы своими руками , сначала требуется подготовить необходимые инструменты и материалы. Для конструкции нужны 2 металлические валы на 20, которые по длине соответствуют смотровой яме. В них прорезаются канавки с помощью небольшой болгарки и вставляются штопорные кольца.

Также для подъемника в яму гаража

нужны подшипники с внутренним диаметром 20 мм. Они надеваются с обеих сторон вала и обеспечивают свободное скольжение оборудования над гаражной ямой.

Дальше вал вставляется в металлическую трубу. Подшипники при этом должны быть снаружи, чтобы обеспечивать подвижность подъемника. При необходимости коммуникации подрезаются. Аналогичным образом оборудуется второй вал. Найти дельные советы и ознакомиться с рекомендациями профессионалов поможет мастерская полезных самоделок

Между трубами устанавливаются металлические перемычки, которые закрепляются с помощью сварки. В гараже подъемник

должен свободно перемещаться над ямой. Затем сверху на конструкцию требуется подобрать домкрат.

Подъемник в яму гаража

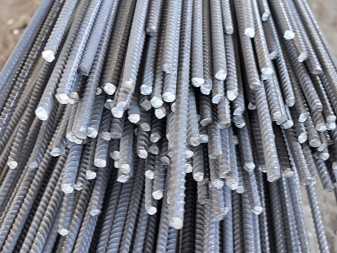

лучше брать на 3 тонны. Установку рекомендуется усилить арматурными прутьями. Дальше приваривается домкрат, а к нему присоединяется сваркой большая стальная труба, внутрь которой с двух сторон помещаются 2 коммуникации меньшего диаметра.
