Снятие стартера ваз 2107 и диагностика

Замысловато ли устройство стартера «семерки»?

Стартер отвечает за пуск мотора. Это электродвигатель с 4 полюсами и таким же количеством щеток. Он располагается в нижней части моторного отсека с правой стороны от блока цилиндров, это демонстрирует фото из-под капота. Фиксация на картере сцепления осуществляется посредством трех болтовых соединений.

Этот элемент не рассчитан на длительную работу, его единственная функция – предоставить двигателю нужный крутящий момент. Справившись с задачей, деталь возвращается в состояние покоя. Так что любая серьезная неисправность приведет к отказу транспортного средства. Устройство стартеров ВАЗ 2107 и других моделей этой линейки одинаково. Если же и встречаются некоторые отличия, то они незначительны.

Важно знать, что стартер может быть редукторный, тогда схема будет немного сложнее, но для рассматриваемого вопроса это мы затрагивать не будем

Устройство стартера включает более чем 40 мелких элементов, из которых собираются основные части – электродвигатель постоянного тока, бендикс и тяговое реле. Их легко найти на фото. В функции моторчика входит передача вращательного момента на коленчатый вал посредством шестеренной передачи. Благодаря втягивающему реле обеспечивается перемещение бендикса. Кроме того, реле отвечает и за замыкание контактов электрического мотора. Бендикс – маленькая деталь, но выполняет весьма важную задачу – обеспечивает сцепление вала и венца маховика. И только после этого возможно вращение коленчатого вала.

Ремонт стартера ВАЗ 2107

Запуск двигателя на современном автомобиле осуществляется при помощи электростартера. Отказ этого устройства может произойти по разным причинам, связанным с его дефектами или естественным износом узла. Ремонт стартера ВАЗ 2107 имеет смысл только в том случае если стоимость запасных частей и работ не превысить цену нового. В любом случае для начала необходимо установить причины неисправности, сделать это можно по анализу их внешних проявлений:

1. Вращение ротора вхолостую говорит о поломке обгонной муфты.
2. Щелчки втягивающего реле при полном отсутствии иных признаков работы стартера свидетельствуют о подгорании контактов.
3. Отсутствие вращения ротора стартера может быть вызвано износом щеточного узла либо обрывом его обмотки.

В отдельных случаях неудачные попытки запуска двигателя обусловлены низким зарядом аккумуляторной батареи. Обычно с такой проблемой водители сталкиваются зимой. Ремонт стартера начинается с его снятия, очистки от загрязнений и тщательного осмотра.

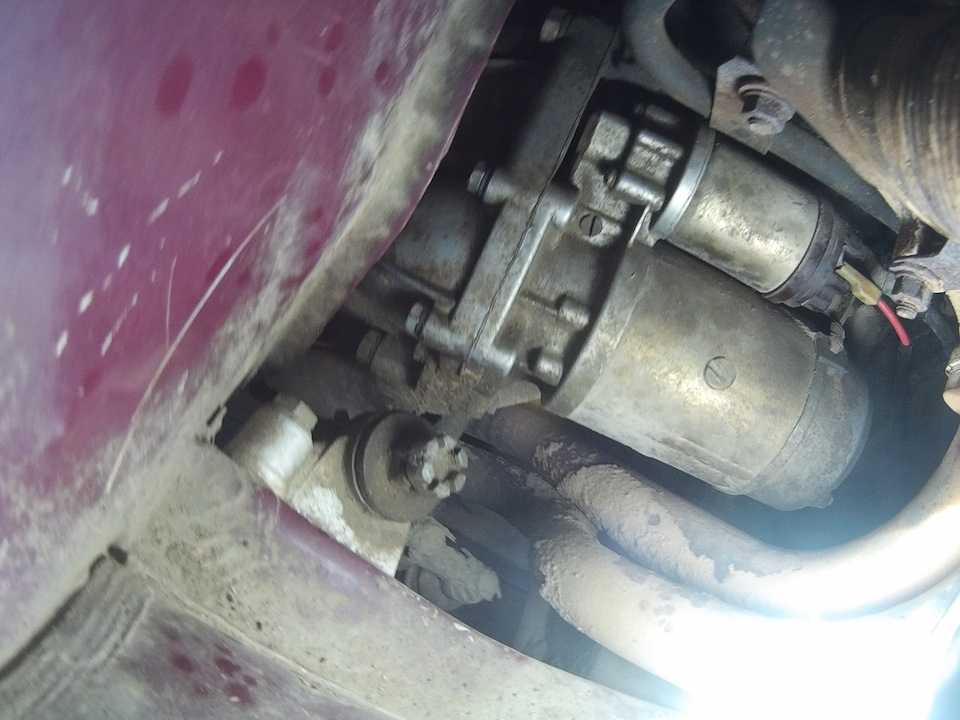

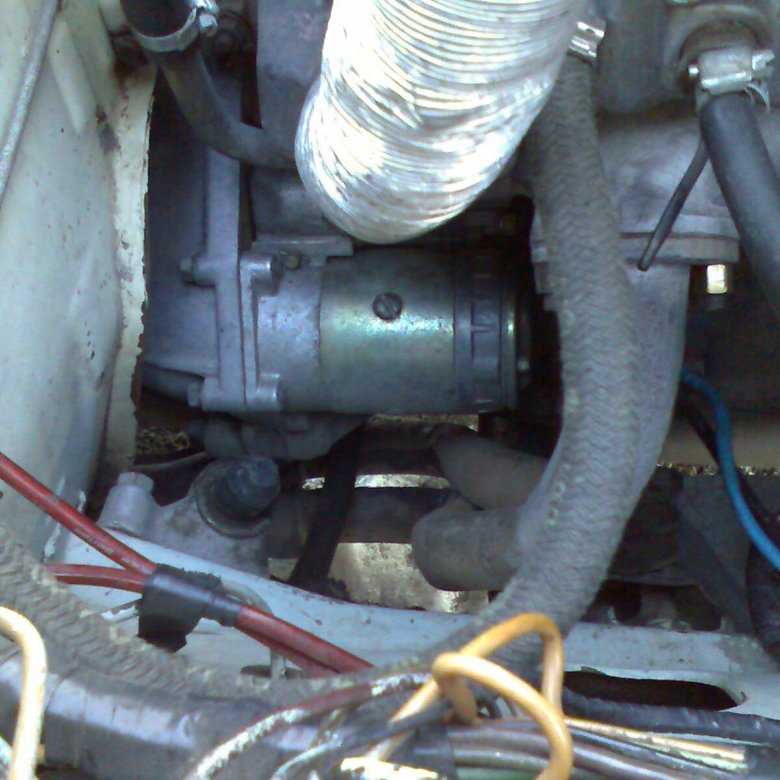

Можно ли снять стартер ваз 2107 без смотровой…

Не залезая снизу

Если нет третьего болта на стартере…Орест

Всё Можно было бы желаниеЛадислав

Можно, если работаешь проктологом)))Пётр

можно, но к одному из 3 болтов очень сложно подлестьВладлен

С семёрины не знаю, с 08 — легко.Ди

если не прикручен третий болт — его даже на заводе обычно не ставят!Александро

Реально но Замахаешся… Хотя если инструменты толковые… И Руки подо что нужно заточены… то можно!!!Макс

Свободно снимаетсяОксандра

можно и без ямы. но под машину залезти придется.Нелли

купи ключ на 13 карданный или просто гнутый. тогда легко. обычным рожговым там тяжеловато. снимаем батарейку, а дальше все понятно. вынимаем его через верх. выходит в одном каком то положении. только работать лучше на холодном двигле иначе руки об штаны сожгешДеман

без базара…Елизабет

Возьми кардан (ключ) им очень удобно…Кузьма

про третий болт-чистая правда. Даже, когда будете на яме по другой надобности-вспомните о нём, и, если он есть -снимите егоЕкатерина

Нижний болт откручивать надо. Впрочем, домкрата вполне хватит.Платон

да конечно можноКарина

как снять стартер на ваз 21072? инструкция для чайника нужна

Не идет питание от замка зажигания на стартер. В чем может быть причина? Ваз-21072

ВАЗ 11193»КАЛИНА». Сел аккумулятор, после замены не заводится. нет индик. ДВИГАТЕЛЬ, стартер не крутит, предохранители целы

как открыть капот если оторвался тросик на ваз 11193 (калина) помогите плиз

Ваз 1119 калина двиготель 1, 4 16V если парвётся ремень ГРМ по гнёт ли он клапана?

Диагностика неисправностей и разборка механизма

Стартер, извлеченный из моторного отсека, необходимо очистить от грязи и следов технических жидкостей. Порядок разборки механизма следующий:

Снимаем с корпуса стартера втягивающее реле и, выкрутив стягивающие винты, разбираем его на составные части

В ходе осмотра особое внимание уделяется латунным контактным группам, подгорание которых может привести к отказу механизма.

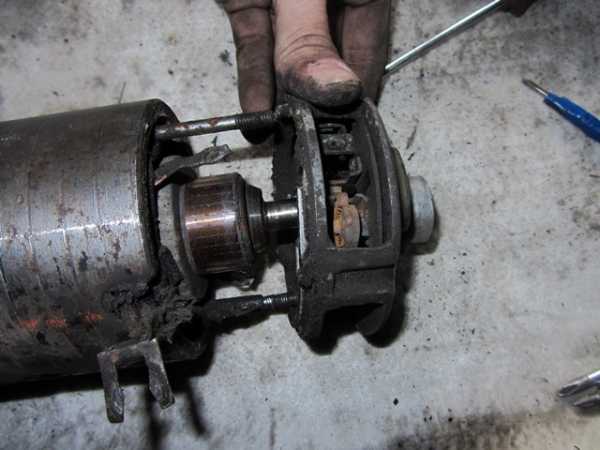

Демонтируем крышку устройства и проверяем состояние щеточного узла. Значительная выработка на дорожках и износ угольных деталей — частая причина поломки стартера.
Целостность обмотки ротора проверяется при помощи мультиметра, установленного режим измерения сопротивления.
Проверка обгонной муфты осуществляется от руки, исправное устройство допускает только одностороннее вращение.

После установления причины отказа электрического стартера, следует озаботиться приобретением необходимых запасных частей.

Диагностика неисправностей стартера ВАЗ-2107

• отсутствие вращения ротора;
• щелчки при попытке старта;
• посторонние звуки при работе устройства.

Стартер не запускается

Электродвигатель не работает из-за разряда батареи или выхода из строя обмоток. При разряженной батарее не включаются светотехнические приборы или лампы светятся тускло, а при попытке запуска двигателя раздается щелчок, после которого индикаторы гаснут.

Треск при запуске стартера

Треск указывает на поломку втягивающего реле, которое не может ввести в зацепление шестерню ротора с венцом маховика. Ремонт заключается в проверке проводки и замере сопротивления обмоток. Поврежденное реле подлежит замене.

Стартер щелкает но не проворачивается

Дефект указывает на недостаточное напряжение в сети питания из-за разряда батареи или окисления контактных площадок. При севшем аккумуляторе щелчок сопровождается снижением яркости ламп. Дефект наблюдается при плохом контакте между контактами батареи и клеммами проводки.

Стартер гудит но двигатель не запускается

Причиной гула является заклинивание бендикса, реле не может продвинуть шестерню к маховику. Для проверки необходимо снять электромотор. После очистки стартера от грязи работоспособность восстанавливается.

Ремонт электростартера

Способы восстановления работоспособности устройства зависят от характера неисправности. Проще всего справится с подгоранием контактов на втягивающем реле, их достаточно отшлифовать мелкой наждачной бумагой. Очищаются и полируются также контактные кольца при замене щеток. Остальные неисправности устраняются путем замены отказавших деталей или узлов.

Ремонт стартера своими руками позволяет сэкономить средства на приобретении нового устройства. Восстановленный механизм монтируется на автомобиль в порядке обратном снятию и подключается к бортовой сети. Проводим проверку и запускаем двигатель отремонтированным стартером.

Источник

Реле включения стартера

Когда щелкает и не крутит стартер, а сам треск слышен из реле, тогда неисправность может касаться управляющего кабеля, питающего реле или самого реле. В подобном случае силовой агрегат завести можно методом замыкания плюса от аккумулятора на положительную клемму реле.

Благодаря подобному методу запуска стартер заработал, тогда можете быть уверенными, что проблема не касается аккумулятора. Чаще всего виноваты реле, замок зажигания, проводка.

Где находится

Инженерами была предусмотрено расположение реле под правой частью капота, а точнее около правого крыла автомобиля. Оно установлено на шпильку с гайкой.

Проверка

Если щелкает реле стартера, тогда первоначально следует проверить его работоспособность. Необходимо воспользоваться специальной «контролькой» или вольтметром. Работа проделывается следующим образом:

1. Необходимо демонтировать колодку проводов с реле.
2. Проверьте контакты в колодке и реле, не окислились ли они. Если да, тогда тщательно их зачистите.
3. Проверьте массу на реле, идущую к контакту под номером 86.
4. Также проверьте напряжение в проводе 85, который идет к реле, когда желаете попробовать завести машину с помощью ключа. Еще нужно проверить провод под номером 30.
5. Раз провода проводят ток, тогда проблема не в питании.

Схема подключения и возможные затруднения

Чтобы поломка стартера не застала врасплох, рассмотрим, как заменить ее самостоятельно. Но прежде чем говорить непосредственно о подключении стартера ВАЗ 2107, следует узнать как демонтировать старый элемент. Единственная проблема, с которой вы столкнетесь – неудобное расположение детали, грешат этим и карбюраторные модели, и инжекторные.

Устанавливаем автомобиль над смотровой ямой, так как добраться до узла можно только через низ. Обязательно отключаем зажигание. Затем снимаем крышку аккумулятора и отключаем с «массы» клемму. Чтобы освободить доступ, следует демонтировать АКБ, причем делаем это вместе с опорой. Пришло время открутить зажим жгута проводов и снять их с тягового реле. И последняя операция – раскрутить болтовые соединения, фиксирующие деталь.

Дальше нас интересует схема подключения для стартера на ВАЗ 2107. Установив новый элемент на штатное место, первым прикручиваем самый длинный болт, а потом уже фиксируем остальные крепежи. Устанавливаем назад клеммы проводов, опоры жгута и аккумулятор. Подключаем АКБ и не забываем поставить на место защитную крышку и грязезащитный щиток.

Для некарбюраторных моделей может возникнуть некоторое неудобство при монтаже, поэтому при замене стартера ВАЗ 2107 инжекторного типа владельцу нелишним будет убрать растяжку впускного патрубка.

При внимательном отношении и отсутствии спешки вся эта операция вряд ли грозит какими-либо осложнениями, поэтому процесс замены покорится даже неопытному автовладельцу. Схема уже известна, а для наглядности все шаги мы постарались дублировать фотоматериалами, стартер на ВАЗ 2107 теперь поменять сможет каждый. Главное правильно подобрать механизм для своего авто, причем принцип работы может быть и обычный, и редукторный, многие при замене не упускают случая обзавестись более сложным, но эффективным механизмом.

Схема подключения стартера

Электрическая схема подключения стартера состоит из самого стартера, аккумулятора и блока зажигания. В автомобилях с инжекторным двигателем, который управляется контроллером, есть дополнительный узел – вспомогательное реле. А вот на старых ВАЗах, в которых установлен карбюратор, его нет.

Простая электрическая схема стартерной группы выглядит так:

1. От плюсовой клеммы АКБ силовой кабель подключается к контактному болту крышки тягового реле;
2. Второй кабель от аккумулятора подходит на 50-й контакт замка зажигания, а от него – на вывод «50», соединенный с обмотками тягового и удерживающего реле;
3. Вывод на «массу» осуществляется через корпус стартера, который прилегает к корпусу двигателя. Отдельного провода на «массу» у стартера нет.

Типовая схема подключения стартера «классики»

Если в цепи присутствует вспомогательное реле, оно подключается после замка зажигания. В случае, если контроллер позволяет запустить двигатель, контакты вспомогательного реле замыкаются и ток поступает на стартер через 50-й контакт.

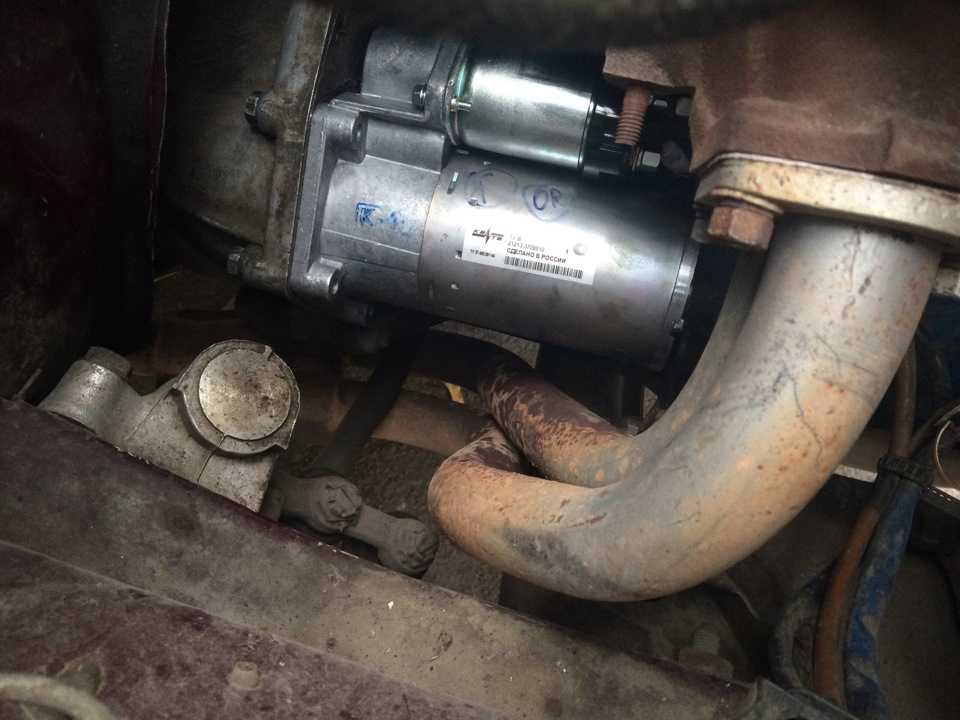

Установка редукторного стартера на ВАЗ 2107

Замена стартера на редукторную модель не требует особых навыков и специализированного инструмента, нужен лишь стандартный набор гаечных ключей. замена производится так:

• Отключить аккумулятор.
• Открутить болты крепления стартера и гайку крепления силового провода.
• Снять штекер с управляющего провода.
• Вытащить старый стартер.
• Установить редукторный стартер на посадочное место.
• Затянуть болты крепления.
• Установить силовой провод и затянуть гайкой.
• Надеть клемму управляющего провода.
• Подключить аккумулятор.

После этого можно наслаждаться возможностью быстрого и энергоэффективного запуска двигателя благодаря использованию современной модели стартера.

Как проверить втягивающее реле

Проверить ВР можно двумя способами — не снимая с автомобиля и после снятия вместе со стартером. Если вы предполагаете, что сигнал с замка — теряется где‐то в цепи — проведите сначала обычный тест на автомобиле, затем — по результатам, узел можно будет снять и проверить более точно — мультиметром.

Проверка не снимая с автомобиля:

1. Поставьте машину на ручник, убедитесь, что она стоит на нейтральной передаче.
2. Включите зажигание, оставьте ключ в замке.
3. Снимите с управляющей клеммы ВР разъем (тонкий провод).
4. Отверткой замкните клемму с верхним силовым болтом (плюс от АКБ).

Если после этого машина завелась – проблема в управляющей цепи (импульс с замка не приходит на клемму). Если стартер и дальше щелкает, но не крутит – проверяйте приборы по отдельности. Для этого «тяговое» нужно отсоединить от корпуса стартера (снимать с машины их проще вместе, а затем – разъединить).

Проверка после снятия:

1. Включить мультиметр в режим звуковой «прозвонки».
2. Соединить один щуп прибора с управляющей клеммой.
3. Второй – с нижним силовым болтом (клемма на щетки).
4. Если идет сигнал — втягивающая обмотка цела.
5. Оставив первый щуп на клемме, второй приложить к корпусу.
6. Если идет сигнал — удерживающая катушка — тоже цела.
7. Установить устройство вертикально, на якорь, выводами вверх.
8. Накинуть щупы на болты — один на верхний, другой — на нижний.
9. Нажать на реле, вдавив якорь до упора.
10. Если есть звук — силовые клеммы корректно замыкаются, пластина работает.
11. Если звука нет, но табло выдает цифры — не работает. Причина — постороннее сопротивление.

Проверка втягивающего реле мультиметром

При выявлении хотя бы одной поломки, деталь идет под замену на новую, или заведомо исправную. Если обе катушки целы, а пластина нормально замыкает «пятаки», остается провести испытание усилия, с которым запчасть двигает плунжер якоря. Для этого – сначала измерьте свободный ход плунжера, вставив реле на место в корпус, до плотного касания петлей рычажка вилки, и замеряйте линейкой расстояние между корпусом электростартера и самого втягивающего. Вытащите деталь, утопите плунжер до касания пружины, теперь отложите на плунжере полученное расстояние, от края корпуса. Отметьте (маркером или шилом).

Силовая проверка:

• Зафиксируйте два провода одним концом на «массе» (корпусе) детали.
• Один из этих проводов соедините с минусовой клеммой АКБ.
• Наденьте на плюс АКБ третий провод с о штекером.
• Одной рукой прижмите деталь к поверхности, «сжав» плунжер до отметки.
• Наденьте штекер на разъем 50.
• Коснитесь концом свободного провода (с корпуса) нижнего силового болта.
• Если сердечник преодолеет сопротивление и втянется — проблемы нет, втягивающее реле — рабочее.

Для оценки усилия, нужно надежно зафиксировать устройство (за петлю на якоре) на ровном твердом основании. Поверхность не должна проводить ток — например, деревянный, или покрытый картонкой стол.

Как определить неисправность?

Если, прогревая машину, вы начали замечать странные действия на приборной панели (показатели вольтметра сильно меняются при минимальной нагрузке на двигатель или происходит загорание лампочки зарядки аккумуляторной батареи), то это может говорить только об одном – щетки генератора износились и необходимо проводить замену.

Как определить неисправность генератора

В некоторых случаях хороший прогрев двигателя позволяет «потушить» индикатор. При этом автомобиль едет по автобану вполне спокойно и обычно, без каких-либо признаков неисправности. Но не стоит быть таким оптимистом, поскольку ваше авто может сломаться в самое неподходящее время. Не забудьте проверить состояние обмотки генератора и ремня, хотя отсутствие искр и дыма говорит о том, что причиной поломки все-таки являются щетки.

Лада 2106 классикаツ › Бортжурнал › Как проверить генератор мультиметром

Генератор – одно из важнейших устройств автомобиля. Без него становиться невозможным нормальное функционирование всех блоков, узлов и приборов, которым нужна электрическая энергия. После запуска двигателя автогенератор включается на запитывание бортовой сети, а также на зарядку аккумуляторной батареи

Важно следить и периодически проверять натяжение ремня генератора. От этого зависит не только срок службы самого ремня, но и нормальная зарядка аккумуляторной батареи

При неправильной регулировке ремень может проскальзывать, в результате чего будет вырабатываться недостаточное напряжение. В такой ситуации аккумуляторная батарея не будет получать необходимый заряд и со временем может разрядиться (как правильно зарядить аккумулятор).

В случае возникновения каких-либо проблем с электропитанием первый вопрос, который встает перед водителем – как проверить работу генератора. Разумеется, идеальный вариант провести диагностику на СТО. Однако, например, если после длительной стоянки в гараже автомобиль не завелся искать не стоит сразу же искать трос для буксировки. Ниже мы подробно расскажем, как проверить генератор обычным тестером (или, другими словами, мультиметром).

Для проверки нам понадобится мультиметр и, желательно, помощник (сосед, друг или даже, в крайнем случае, жена). Стоит оговориться, что тестер, мультиметр и авометр – это фактически одно и то же устройство, различия заключаются лишь в дополнительных функциях.

Последовательность действий 1. Сначала необходимо проверить реле генератора. Перенапряжение в бортовой сети автомобиля способно вывести из строя различные приборы. Для поддержания правильной разности потенциалов используется реле-регулятор. Подробно опишем, как проверить регулятор напряжения генератора. Мультиметр переключаем в режим измерения напряжения. Заводим автомобиль. На клеммах АКБ или выходах генератора замеряем величину напряжения. Правильное значение должно быть в диапазоне 14-14.2 В. Нажимаем на акселератор (здесь понадобиться помощь помощника). Величина напряжение не должна измениться более чем на 0.5В. Если значения замеренных параметров отличаются от приведенных, это говорит о неправильной работе реле-регулятора. 2. Проверяем диодный мост, состоящий из шести диодов. Из них три можно назвать «положительными», а три – «отрицательными». Половина диодов имеет массу на аноде, а остальные – на катоде. Для проверки переводим мультиметр в режим «звука». Если замкнуть контакты щупов, будет слышен писк. Проверяем каждый диод в обоих направлениях. Писк должен быть слышен только в одном. Если диод звонится в обе стороны – значит, он пробит и его нужно менять. Желательно в таком случае произвести замену сразу всего моста. 3. Проверяем статор генератора. Данный блок выполнен в виде полого металлического цилиндра. Внутри уложена обмотка генератора. Для проверки нужно предварительно отсоединить от диодного моста выводы статора. Осматриваем состояние обмотки. Не должно быть подгораний и механических повреждений. Переводим тестер в режим измерения сопротивления. Проверяем обмотку на пробой. С этой целью замеряем сопротивление между корпусом статора и любым из выводов обмотки. Значение должно быть как можно большим, в идеале – стремящимся к бесконечности. Если тестер показывает меньше 50 КОм – значит, автогенератор скоро выйдет из строя. 4. Проверяем ротор генератора. Этот узел выполнен в виде металлического стержня, на который наматывается обмотка. На одном из концов стержня находятся кольца. По ним скользят щетки генератора. Извлекаем ротор и осматриваем состояние обмотки и подшипников. Проверяем мультиметром целостность обмотки. Замеряем сопротивление между контактными кольцами. Его значение должно быть порядка нескольких Ом. В случае короткого замыкания (сопротивление около нуля) или обрыва цепи требуется замена ротора.

Данная инструкция поможет успешно выявить генератора неисправности в полевых условиях. Вышеописанный алгоритм может с успехом применяться как на большинстве современных автомобилей, так и на отечественных ВАЗ 2106, 2107, 2114 и т.д. главное условие – напряжение бортовой сети 12В.

Подготовка к ремонту и демонтаж стартера

Работы удобнее проводить в специально оборудованном помещении – гаражном боксе. ВАЗ 2107 устанавливается над смотровой ямой, для проведения ремонтно-восстановительных операций необходимы набор гаечный ключей, комплект головок с воротком и приспособление для выпрессовки подшипника. В случае неисправности помимо бендикса еще нескольких узлов имеет смысл поменять стартер в сборе. На автомобиле, где в системе питания инжектор ремонтные работы лучше проводить снизу.

Порядок демонтажа стартера на автомобиле ВАЗ 2107 следующий:

1. Отключаем аккумуляторную батарею и вынимаем ее из моторного отсека.
2. Откручиваем клемму и отсоединяем клемму и провод, по которому подается питание на стартер.
3. Вывинчиваем болты крепления устройства, обеспечивающего запуск двигателя.
4. Вынимаем агрегат в сборе с механизмом подачи бендикса из отверстия в корпусе.

На автомобиле ВАЗ 2107 на двигателе, которого установлен инжектор, потребуется выполнения целого ряда дополнительных операций. В таком случае замена неисправного узла возможна только снизу. Для обеспечения доступа к узлу нужно снять стальную защиту и пыльники, закрывающие моторное отделение снизу. Остальные операции, проводимые на стартере, осуществляются аналогично описанному.

Замена

Инструмент:

• торцовый ключ на 10;
• торцовый ключ с удлинителем на 13;
• отвертка.

Порядок выполнения работ

1. Автомобиль ставим на смотровую яму или эстакаду, фиксируем его стояночным тормозом.
2. Открываем капот, отключаем провод массы от аккумулятора.
3. Торцевым на 10 откручиваем болт нижнего крепления теплозащитного щитка стартера.
4. Демонтируем корпус воздухофильтра и шланг подачи теплого воздуха (для инжеторных – снимаем крепления впускного трубопровода).
5. С помощью торцового ключа с удлинителем на 13 откручиваем 3 болта крепления корпуса стартера. Нижний болт лучше откручивать из смотровой ямы.

6. Используя ключ на 13, выворачиваем гайку (на инжекторном – две гайки) фиксирующие щиток стартера. Извлекаем его.

7. С помощью торцового ключа с удлинителем на 13 откручиваем 3 болта крепления корпуса стартера. Нижний болт лучше откручивать из смотровой ямы.

8. Тем же инструментом откручиваем гайку фиксации наконечника провода, идущего на «+» АКБ.

9. Отсоединяем провод пускового реле.

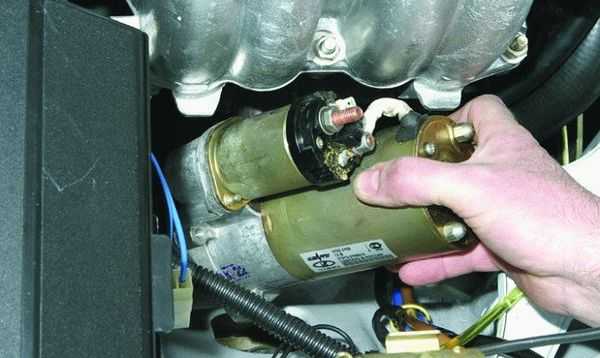

10. Извлекаем стартер со стороны задней стенки моторного отсека.
11. Устанавливаем на его место новый стартер.
12. Монтажные работы производим в обратном порядке.

Диагностика

Чтобы понять, в какой из частей стартера произошла поломка, следует тщательно его очистить. Для начала проверяется втягивающее реле. Если оно исправно, то будет слышен громкий щелчок. Еще одно свидетельство исправности этого механизма – перемещение бендикса немного вперед. Отсутствие щелчка говорит о том, что реле сломано и нужно заменить его на новое.

Если же проблема не в этой детали, то нужно удостовериться, что вся изоляция исправна. Все повреждения можно восстановить пропиточным лаком, а затем проверить специальными электроизмерительными приборами.

Когда после полного осмотра все детали оказались исправными, обязательно проверяется изоляция ротора. Следы гари и копоти на якоре говорят о том, что нужно произвести замену этого устройства. Коллектор должен быть чистым, без налета, а при наличии этого дефекта можно почистить элемент наждачной бумагой. После всех процедур проверяется муфта. Она должна крутиться свободно в одном направлении и фиксироваться в другом.

Как снять стартер на ВАЗ 2107

1. Предварительные работы
2. Инструкция по демонтажу стартера на ВАЗ 2107
3. Видео

Стартер – это неотъемлемое устройство любого современного транспортного средства с двигателем внутреннего сгорания. Не вдаваясь в детали, можно охарактеризовать стартер как электрический двигатель постоянного тока, имеющий достаточно большую мощность и отвечающий за запуск мотора автомобиля. Стартер, как и любая другая деталь, со временем изнашивается и выходит из строя, поэтому рано или поздно любой владелец автомобиля может столкнуться с необходимостью его демонтажа с целью дальнейшего ремонта или замены. Сегодня речь пойдет о том, как снять стартер на ВАЗ 2107 в гаражных условиях без привлечения сторонних специалистов. Если по каким-либо причинам нет возможности самостоятельно осуществить данные работы, то автомобиль можно предоставить в распоряжение работников СТО, однако в таком случае надо быть готовым к дополнительным финансовым затратам.

Дальнейшая разборка стартера Ваз 2104-2105-2107

Отверните гайку на нижнем контактном болту тягового реле и отсоедините от него вывод обмоток статора ваз 2107. Отверните гайки крепления тягового реле и снимите его.

• Детали стартера 35.3708
• 1 — крышка стартера со стороны привода с промежуточным кольцом
• 2 — резиновая заглушка
• 3 — рычаг привода
• 4 — тяговое реле
• 5 — крышка со стороны коллектора
• 6 — щетка
• 7 — пружина щетки
• 8 — защитный кожух
• 9 — стопорная шайба
• 10 — регулировочная шайба
• 11 — корпус
• 12 — стяжной болт
• 13 — якорь
• 14 — изолирующая трубка
• 15 — обгонная муфта с шестерней привода
• 16 — ограничительное кольцо

Отверните винты и снимите защитный кожух 8. Снимите стопорную шайбу 9, выверните стяжные болты 12 и отсоедините корпус 11 с крышкой 5 от крышки 1 с якорем 13. Выньте заглушку 2 из передней крышки.

Отверните винты крепления к щеткодержателям выводов обмотки статора, и отсоедините корпус от крышки 5. Снимите пружины 7 и щетки 6.

Расшплинтуйте и выньте из крышки ось рычага 3 привода стартера ваз 2104. Выньте рычаг и якорь с приводом из крышки, а затем отсоедините рычаг от привода.

Чтобы снять с якоря привод, удалите стопорное кольцо из-под ограничительного кольца 16. Привод разбирается после снятия со ступицы муфты стопорной шайбы.

Если тяговое реле выполнено в разборном исполнении, т.е.
