Снятие и установка сцепления Лада Приора

Замена сцепления.

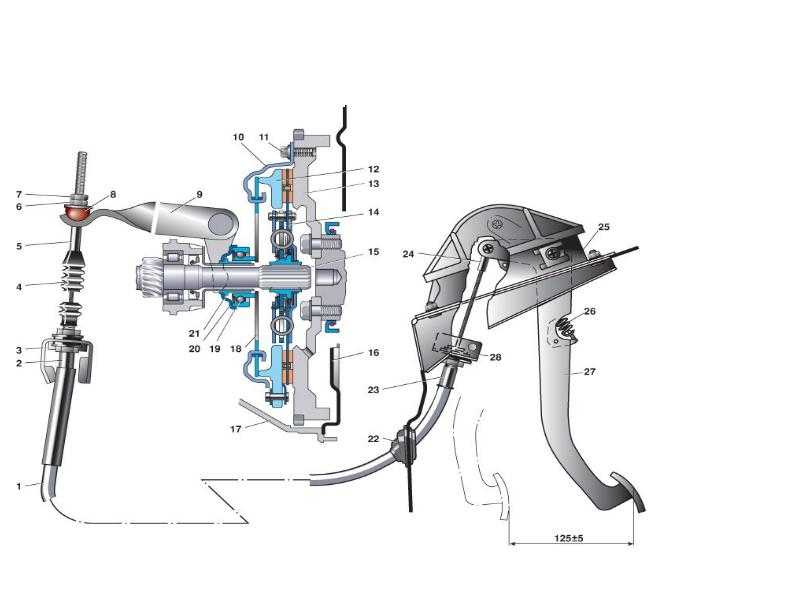

Инструкции по ремонту сцепления, устранение неисправностей лада приора 2170, порядок снятия и установки диска у автомобилей лада приора. Обслуживание и ремонт трансмиссии лада 2170, 2172 приора. Привод колес. Замена сцепления ваз 2171. Вам потребуются: ключ «на 8» (удобнее торцовая головка), большая отвертка…

…оправка для центрирования ведомого диска (можно изготовить из первичного вала коробки передач, удалив шестерни).

1. Снимите коробку передач ваз 2170 (см. «Снятие и установка коробки передач»).

2. Если будете устанавливать прежний нажимной диск ваз 2171, пометьте любым способом взаимное расположение кожуха диска и маховика, чтобы установить нажимной диск в такое же, как перед снятием, положение (для сохранения балансировки).

3. Установите оправку в отверстие нажимного диска.

Демонтировать сцепление можно и без оправки, но при этом придерживайте ведомый диск: он может выпасть из кожуха сцепления.

4. Удерживая маховик отверткой от проворачивания, выверните шесть болтов крепления кожуха нажимного диска сцепления к маховику. Затяжку болтов ослабляйте равномерно: каждый по одному обороту ключа, переходя от болта к болту по диаметру.

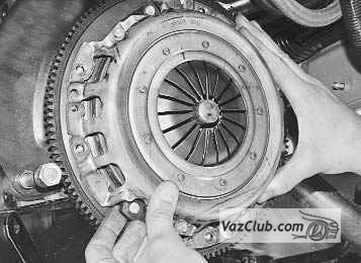

5. Извлекиньте кожух сцепления в сборе с нажимным диском.

6. Вытащите ведомый диск вместе с оправкой.

7. Трещины на деталях ведомого диска не допускаются. Проверьте износ фрикционных накладок 1. Если головки заклепок 2 углублены на расстояние менее 0,2 мм, поверхность фрикционных накладок замаслена или ослаблены заклепочные соединения, то ведомый диск лада приора необходимо заменить. Проверьте надежность фиксации демпферных пружин 3 в гнездах ступицы ведомого диска, при сломанных пружинах диск необходимо заменить.

8. Проверьте биение ведомого диска, если при визуальном осмотре обнаружено его коробление. Если биение превышает 0,5 мм, замените диск ваз 2172.

9

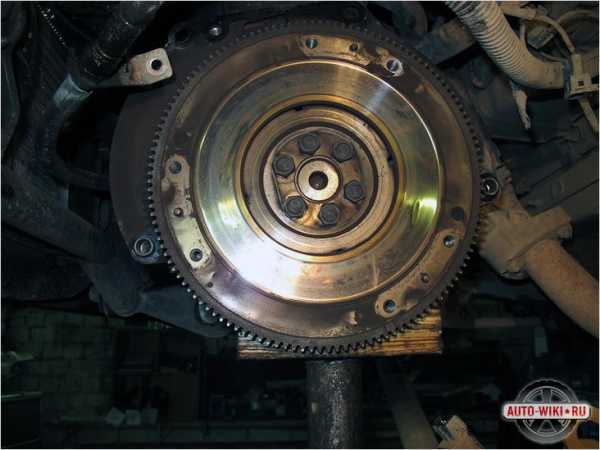

Осмотрите рабочие поверхности трения маховика и нажимного диска лада приора, обратив внимание на отсутствие глубоких рисок, задиров, забоин, явных следов износа и перегрева. Замените дефектные узлы

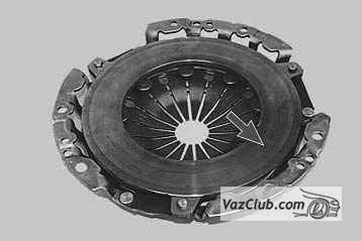

10. Внешним осмотром оцените состояние тарельчатой пружины 1 нажимного диска. Наличие трещин на пружине не допускается. Места а контакта лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа (износ не должен превышать 0,8 мм). В противном случае замените нажимной диск в сборе. При ослаблении заклепочных соединений 2 деталей кожуха и нажимного диска лада приора замените нажимной диск в сборе.

11. Оцените состояние опорных колец нажимной пружины priora. Кольца не должны иметь трещин и следов износа. В противном случае замените нажимной диск в сборе.

12. Перед установкой сцепления проверьте легкость перемещения ведомого диска по шлицам первичного вала коробки передач приора. При необходимости устраните причины заедания или замените дефектные детали.

13

Обратите внимание на то, что при установке ведомого диска в кожух нажимного диска ваз 2170 более выступающая часть ступицы должна быть направлена в сторону нажимной пружины

14. При установке сцепления сначала установите с помощью оправки ведомый диск priora…

15. …затем кожух нажимного диска на три центрирующих штифта и вверните болты крепления кожуха к маховику.

• 16. Удерживая маховик отверткой от проворачивания, равномерно затяните болты крепления сцепления к маховику: каждый по одному обороту ключа, переходя от болта к болту по диаметру. Момент затяжки болтов указан в приложении 1.
• 17. Снимите оправку и установите коробку передач
• 18. Установите нижний конец троса привода выключения сцепления на коробку передач приора и восстановите исходную регулировку троса привода выключения сцепления (см. «Замена троса привода выключения сцепления лада приора»).

Перед восстановлением исходной регулировки троса необходимо привести в первоначальное состояние механизм компенсации износа накладок ведомого диска сцепления ваз 2171 2172, так как при полном износе диска сцепления ползун компенсатора износа останется в крайнем нижнем положении. После установки нового неизношенного ведомого диска длины резьбовой части нижнего наконечника троса может не хватить для восстановления начального положения троса.

Для приведения механизма компенсации износа в исходное положение, установив размер L (см. «Замена троса привода выключения сцепления ваз 2170») между поводком и рычагом вилки выключения сцепления, переместите педаль сцепления вверх до упора — пружина механизма автоматически вернет ползун в исходное положение. Затем опять проверьте размер L и при необходимости отрегулируйте.

vazclub.com

Как поменять сцепление ВАЗ 2110

Иметь в собственном гараже иномарку очень престижно и круто, однако и сегодня сотни тысяч водителей являются владельцами автомобилей отечественного производства. Они, во-первых, значительно дешевле стоят по сравнению с иностранными автомобилями, а во-вторых, экономичны в эксплуатации и ремонте. Кроме того, авторынки просто переполнены разнообразными запчастями и комплектующими ко всем моделям ВАЗ, как новыми, так и б/у.

Ремонт автомобиля, какой бы поломка не была, всегда требует вложения средств и усилий. Однако ремонт или замена запчастей собственными руками значительно дешевле и выгоднее. Сцепление — очень важный компонент любой машины, поэтому если есть подозрения на неисправность именно этой детали, нужно немедленно проводить ее замену.

Замена сцепления ВАЗ 2110 происходит следующим образом. Прежде всего, необходимо подыскать эстакаду или яму, или еще лучше подъемник.

Отсутствие комфортного рабочего места значительно затруднит проведение ремонтных работ и увеличит продолжительность работы.

Можно приподнять перед автомобиля и зафиксировать его на специальных подставках. Обязательно поставить упоры под задние колеса. Только после устройства автомобиля на рабочее место можно переходить к замене сцепления.

Снимаем воздушный фильтр

• Необходимо снять с аккумулятора минусовую клемму. Такая необходимость заключается в том, чтобы не допустить короткого замыкания проводки во время проведения ремонтных работ.
• Снять корпус воздушного фильтра, чтобы получить доступ к болтам, которыми прикреплена КПП к двигателю.
• Снять с передних колес защитные колпаки и открутить закерненные гайки. Можно сделать это с помощью керна или зубила. Также стоит ослабить гайки на левом колесе. Позже его также придется снять.
• Приподнять перед машины и поставить под него подставки. Снять переднее колесо (левое).

Снимаем защиту

• Затем отверните длинный болт, который фиксирует стабилизатор поперечной устойчивости. Перед этим необходимо снять защиту (при ее наличии).
• Очень важный этап — сдвиг КПП. Чтобы она могла свободно перемещаться, нужно снять левый брызговик, освободить левую шаровую опору от болтов, левую стойку отвести в сторону за привод колес.
• Отключить от КПП 2 разъема. Справа находится пластина, которая отвечает за крепление реактивной тяги. Свое начало она берет с рычага, который и переключает передачи. Однако прежде чем ее отсоединить, нужно заметить само место для крепления тяги, чтобы потом не было проблем и не пришлось тратить время на подгонку рычага.
• После освобождения коробки передач, можно снимать ее крепления к двигателю. Здесь всего 1 гайка и 3 болта.

Откручиваем подушки

• Затем нужно открутить заднюю подушку, которая служит для крепления КПП и двигателя, затем сдвинуть коробку. Делать это нужно таким образом, чтобы сильно не опустить двигатель, поэтому лучше подложить под него какие-либо опоры или поддомкратить.
• Аналогичные манипуляции нужно проделать с коробкой и уже после этого сдвигать ее на нужное расстояние. Когда все готово, можно приступать к откручиванию корзины сцепления и вынимать выжимной подшипник.
• Лучшим вариантом будет замена сцепления целиком, включая и выжимной подшипник.

Заменяем сцепление

В обратном порядке выполняется сборка машины. Таким образом можно самостоятельно произвести замену сцепления у автомобиля ВАЗ 2110. Нужно провести центровку диска, лучше всего воспользоваться специальной оправкой, при ее отсутствии деревянным кругляком подходящей длины и диаметра. При правильной дисковой центровке, затяжке всех болтов крепления, оправка или деревянный кругляк должны легко выниматься.

Шум — признак потребности замены?

На самом деле нет. Если появился шум, это не говорит о том, что вам следует незамедлительно заменить элемент. Но и тянуть с ремонтом настоятельно не рекомендуется. Скажем так, это сигнал к определенным действиям, на выполнение которых у вас будет некоторое время, пока последствия не стали катастрофическими.

В некоторых случаях шум возникает при запуске мотора, и он сохраняется, пока автомобиль не прогреется, после чего исчезает. В других случаях шум возвращается при каждой попытке отключения сцепления.

Самый плохой вариант — это скрежет. Такой звук говорит о том, что элемент трется о лепестковую пружину, на лепестках будет образовываться выработка. Если вам «посчастливилось» столкнуться с подобной ситуацией, времени нет. Нужно быстро производить замену.

Кстати, ремонтировать его не имеет никакого смысла. Выжимные подшипники не поддаются ремонту, потому единственное решение — замена.

Назначение, устройство и типичные неисправности подшипника сцепления

Нельзя сказать, что это «слабое звено» в сцеплении ВАЗ 2110, тем не менее эта неприятность с завидным постоянством способна напоминать, и напоминает, о себе. Ну «засвистел», пусть и дальше «свистит», на скорость не влияет. Иногда владельцы автомобиля думают именно так. До поры до времени.

Выжимной подшипник, точнее его муфта, предназначается для непосредственного воздействия на диафрагменную (лепестковую) пружину корзины сцепления, вследствие чего происходит разъединение ведомого диска от маховика и прижимного диска корзины. Можно сказать, что это последнее звено, выключающее сцепление.

Неисправность выжимного подшипника чревата более серьезным и неоправданным своей ценой ремонтом, при котором заменой одного подшипника уже не обойтись. Это может быть повреждение вилки сцепления, направляющей втулки или обрыв (выгибание, излом) лепестков диафрагменной пружины корзины сцепления. Скупой платит дважды, а ленивый в этом случае, наверное, трижды.

Конечно, шум или шелест выжимного – не прямая команда к его замене с невозможностью продолжить движение автомобиля, но затягивать с ремонтом не стоит. Потребность в замене подшипника проявляется в виде характерного звука (свист, писк, визг – кому как больше нравится). Иногда он может возникать после пуска двигателя, в то время когда все узлы и агрегаты авто еще «холодные», и исчезать при их прогреве, или постоянно напоминать о себе во время работы силового агрегата при отключении сцепления автомобиля.

В другом, более серьезном случае, при выходе из строя выжимной подшипник может «скрежетать» о диафрагменную пружину, чем может вызвать быстрое образование выработки на лепестках корзины сцепления. В этом случае счет будет идти на километры и чем быстрее будет произведена замена подшипника, тем лучше, и безопаснее. Ремонту он не подлежит только замена новым. Благо, цена на подшипник невысока.

Ремонт сцепления — Сцепление — Руководство по ремонту ВАЗ 2110, 2112, 2111 (Лада 110)

Вам потребуются: торцовый ключ «на 13», оправка для центровки ведомого диска сцепления, большая отвертка.

1. Снимите коробку передач с автомобиля (см. «Снятие и установка коробки передач»).

2. Установите оправку в отверстие нажимного диска.

ПРИМЕЧАНИЕСнять сцепление можно и без оправки, но при этом придерживайте ведомый диск – он может выпасть из кожуха сцепления.

ПОЛЕЗНЫЙ СОВЕТОправку для центрирования ведомого диска можно изготовить по размерам первичного вала или использовать вместо нее старый первичный вал.

3. Отверните шесть болтов крепления кожуха сцепления. При этом удерживайте с помощью отвертки маховик от проворачивания, ввернув предварительно один из болтов крепления коробки передач. Снимите кожух сцепления в сборе с нажимным диском и ведомым диском, установленным внутри кожуха. Придерживайте при этом ведомый диск, иначе он может выпасть.

4. Трещины на деталях ведомого диска не допускаются. Проверьте износ фрикционных накладок 1. Если головки заклепок 2 углублены на расстояние менее 0,2 мм, поверхность фрикционных накладок замаслена или ослаблены заклепочные соединения, то ведомый диск необходимо заменить. Проверьте надежность фиксации демпферных пружин 3 в гнездах ступицы ведомого диска, при сломанных пружинах диск необходимо заменить.

5. Проверьте биение ведомого диска, если при визуальном осмотре обнаружено его коробление. Если величина биения превышает 0,5 мм, замените диск.

6

Осмотрите рабочие поверхности трения маховика и нажимного диска, обратив внимание на отсутствие глубоких рисок, задиров, забоин, явных следов износа и перегрева. Замените дефектные узлы

5.3. Проверка состояния ведущего диска сцепления: А, В, С – контролируемые размеры; 1 – нажимная пружина; 2 – кожух; 3 – нажимной диск; 4 – промежуточное кольцо

7. При ослаблении заклепочных соединений 1 деталей кожуха и нажимного диска замените кожух с нажимным диском в сборе. Внешним осмотром оцените состояние диафрагменной пружины 2 нажимного диска. Наличие трещин на диафрагменной пружине не допускается. Места контакта лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа (величина износа не должна превышать 0,8 мм). В противном случае замените кожух с нажимным диском в сборе.

8. Внешним осмотром оцените состояние опорных колец нажимной пружины. Кольца не должны иметь трещин и следов  износа. В противном случае замените кожух с нажимным диском в сборе.

9. В мастерской можно проверить состояния ведущей части сцепления. Для этого закрепите нажимной диск 3 (рис. 5.3) в сборе с нажимной пружиной 1 и кожухом 2 на приспособление с промежуточным кольцом 4 толщиной В=(8,3±0,04) мм. Это приспособление заменяет маховик с ведомым диском.

Выключите сцепление три раза ходом выключения 8–9 мм, прикладывая нагрузку к лепесткам нажимной пружины 1 на диаметре С=34 мм. При этом:

– проверьте, что ходу выключения (8,0±0,1) мм соответствует ход нажимного диска не менее 1,4 мм;

– разность величин отхода нажимного диска 3 не более 0,25 мм;

– размер А должен быть в пределах 29–31 мм;

– нагрузка на лепестках нажимной пружины 1 на диаметре С при ходе (8,0±0,1) мм должна быть не более 1100 Н (1350 Н для сцепления ВАЗ-2112), пик нагрузки выключения не более 1300 Н (1500 Н для сцепления ВАЗ-2112).

10. Перед установкой сцепления проверьте легкость перемещения ведомого диска по шлицам первичного вала коробки передач. При необходимости устраните причины заедания или замените дефектные детали.

11

Обратите внимание, что при установке ведомого диска в кожух нажимного диска более выступающая часть ступицы должна быть направлена в сторону нажимной пружины

12. Вставьте центрирующую оправку в шлицы ведомого диска со стороны нажимной пружины

13. Установите сцепление на маховик по трем центрирующим штифтам (показаны стрелками) и заверните шесть болтов крепления сцепления к маховику равномерно по диагонали, удерживая маховик от проворачивания. После этого выньте центрирующую оправку и установите коробку передач.

Замена сцепления на ладе приоре

Лада Приора очень ремонтопригодная. Подтверждением этому факту является конструкция, которая сохраняется практически без изменений на конвейере.>

Большинство операций по обслуживанию и ремонту выполняется в условиях среднестатистического гаража. Сегодня мы рассмотрим замену сцепления на автомобиле Лада Приора.

При выполнении этого процесса впервые можно потратить достаточно много времени. Поэтому рекомендуем разобраться, что вам важнее – сделать самому и занять большое количество времени, либо отправиться в сервис и получить работу через короткое время.

Кроме этого, МКПП Лада Приора, которую мы будем демонтировать для удобства замены, является весьма тяжелым агрегатом. Для ее снятия, чтобы не навредив себе и автомобилю, рекомендуем найти себе помощника и соответствующий инструмент для ее подъема/спуска.

Итак, начнем демонтаж МКПП.

1) Отключаем бортовую сеть автомобиля, отключив клемму «-» от аккумулятора.

2) Снимаем защиту картера, если имеется.

3) Отсоединяем тросик выключения сцепления. Об этой процедуре на Лада Приора вам расскажет отдельная статья с соответствующим заглавием.

5) Отсоединяем все провода от стартера.

6) Откручиваем все гайки,которые крепят стартер. Аккуратно вынимаем его из подкапотного пространства.

7) Перемещаемся под автомобиль. Теперь отсоединяем тягу привода рычага переключения передач. После этого выполнения этого действия, отсоединяем провод от датчика, который отвечает за включение ламп заднего хода. Датчик лучше выкрутить из резьбы.

9) Растяжки подвески можно не снимать. Необходимо ослабить гайки крепления к рычагам подвески и после этого отвернуть по три болта крепления кронштейнов к кузову автомобиля.

10) Отсоединяем рулевые наконечники от поворотных кулаков.

Для дальнейших действий необходимо слить масло из МКПП.

11) Снимаем ШРУСы передних колес, вытянув их из коробки передач

12) Просто ослабляем три болта и одну гайку крепления картера сцепления коробки передач к блоку двигателя.

13) Теперь необходимо зафиксировать двигатель, т.к. дальше придется откручивать одну из опор.

14) Когда операция по фиксации выполнена, откручиваем заднюю и левую опоры.

15) Окончательно выкручиваем болты и гайку крепления картера сцепления к блоку цилиндров. Сдвигаем коробку в сторону, противоположную двигателю и извлекаем из-под автомобиля.

Важно отметить, что более подробные инструкции есть в статье, рассказывающей о снятии коробки на Лада Приора. Подготовка выполнена

Теперь наша цель – замена корзины сцепления Лада приора

Подготовка выполнена. Теперь наша цель – замена корзины сцепления Лада приора.

1. Замечание: В случае установки нажимного диска из старого комплекта, необходимо отметить положение кожуха диска и маховика еще до снятия корзины сцепления. Делается это для сохранения балансировки механизма.
2. Вставляем втулку, которая будет центрировать диск в отверстие нажимного диска. Роль втулки может выполнить труба, подходящая по диаметру. Втулка поможет предотвратить падение ведомого диска. Если же втулку подобрать не удалось, можно поступить по-другому. Главное — держать ведомый диск, чтобы он не выпал из кожуха сцепления.
3. Откручиваем 6 болтов крепления корзины сцепления. Когда все болты откручены, придерживая ведомый и ведущий диски сцепления. Еще для удобства откручивания болтов, нужно зафиксировать маховик. Сделать это можно с помощью упора плоской отверткой в зубья маховика.
4. Снимаем корзину сцепления в сборе.
5. Сцепление демонтировано.
6. В некоторых случаях не обязательно менять корзину сцепления в сборе. Осмотрите внимательно детали на вопрос износа и повреждений. Если они являются таковыми, замените их.
7. Перед установкой сцепления оцениваем, как легко перемещается ведомый диск по шлицам первичного вала коробки передач. Это необходимо при установке старых компонентов.

Если он затруднен, меняем весь узел в сборе.

1. Выступающая часть ведомого диска должна быть направлена к нажимной пружине.
2. С помощью оправки ставим ведомый диск, а затем кожух нажимного диска.
3. Сборка проводиться в порядке, обратном снятию.
4. В завершение данной процедуры необходимо провести регулировку сцепления. Об этом вам расскажет отдельная статья.

vse-dlyaavto.ru

Не заводится ВАЗ-2112 16кл. 120 мотор нет искры

3 июля 2021, 11:44 #1

Забрал машину после замены сцепления, пружин и прокачки тормозов. Когда завел холостые были 1600 ниже не падали держались ровно, пробовал перезапускать не помогло, через 5 км машина на ходу заглохла поменяли датчик положения коленвала не помогло, когда ключ поворачиваешь горит чек, искры так и нет, что может быть? пока искали причину аккум посадили. Помогите пожалуйста.

11 июля 2021, 18:16 #2

Привет не заводиться ваз 2114, 8 клапанов, инжектор,симптомы: при открытии зажигания насос реагирует коротко чем как обычно, стартер не реагирует при старте, пробовал на прямую контакты замкнуть стартер крутит просто но не цепляет и не заводиться?

Замена выжимного подшипника на ПРИОРЕ. Советы при выборе

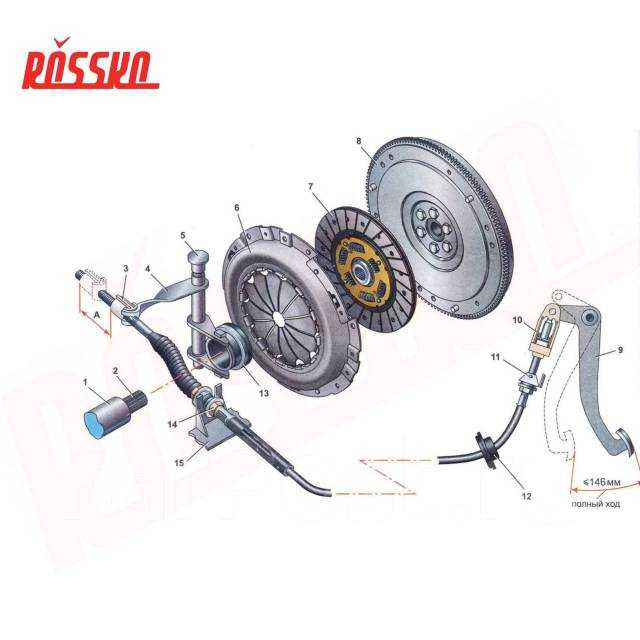

Выжимной подшипник приора — это составной элемент системы сцепления, который участвует в процессе переключения передач. Деталь задействуется в процессе нажатия на педаль сцепления и переключении передачи, а отвечает за разъединение дисков сцепления.

Если говорить о сроке службы подшипника, то в большинстве случаев он достаточно велик и составляет не менее 100 тысяч километров пробега автомобиля. Однако в процессе эксплуатации в тяжелых условиях (бездорожье, постоянные переключения в пробках, отсутствие смазки), неисправности диагностируются уже и при 15 тысячах пробега.

Диагностика выжимного подшипника на Приоре

Специальных устройств или инструментов для определения неисправностей не существует. Главные признаки возможных дефектов или неисправностей:

• посторонние шумы при переключении передач (стуки, хруст, специфический вой, поскрипывания);
• затруднения при переключениях.

Если любой из перечисленных признаков проявляется при переключении, нажатии на педаль сцепления и переключении скорости, рекомендуется демонтировать коробку и произвести осмотр, а в случае неисправности, замену выжимного подшипника Приоры

Важно отметить, что не всегда требуется замена изделия на новое, аналогичное. Иногда причиной посторонних шумов со стороны КПП и некорректной работы выжимного узла, является загрязнение, недостаточная смазка изделия и (или) направляющей втулки по которой происходит постоянное, рабочее вращение подшипника

Потому, иногда достаточно почистить или хорошенько смазать втулку и саму деталь. Явные признаки, свидетельствующие о неисправности это:

• существенный люфт детали;
• физические деформации (трещины, потертости, сколы);
• неровное или затруднительное вращение.

При диагностировании поломок или повреждений, потребуется демонтаж и установка новой детали.

Замена выжимного подшипника Приора

Для того чтобы поменять деталь, придется снимать КПП. С подробной инструкцией по снятию коробки передач вы можете ознакомиться здесь (ссылка на страницу).

После снятия коробки необходимо следующее:

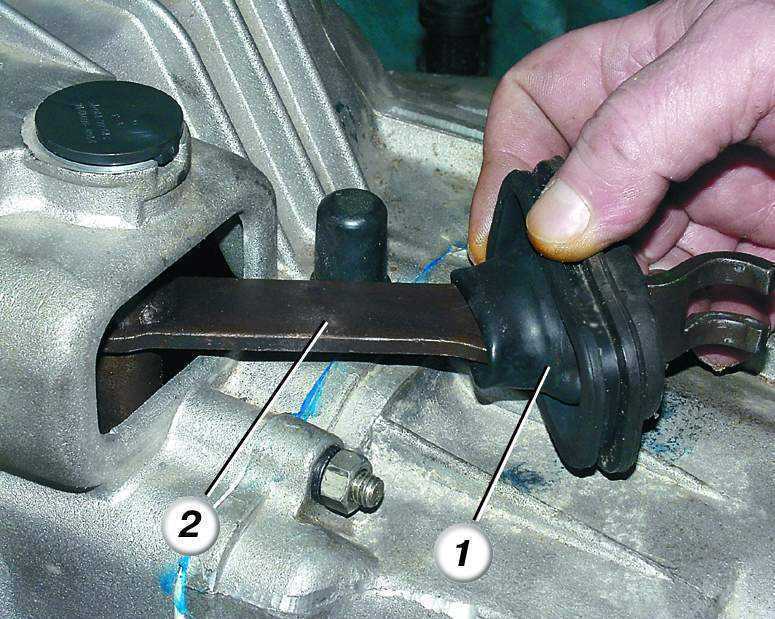

Первым делом для снятия подшипника необходимо найти усики специального пружинного фиксатора. Далее два конца усиков извлекаем из держателя подшипника. Для этого нужно приложить небольшое усилие и вытащить усики из двух отверстий.

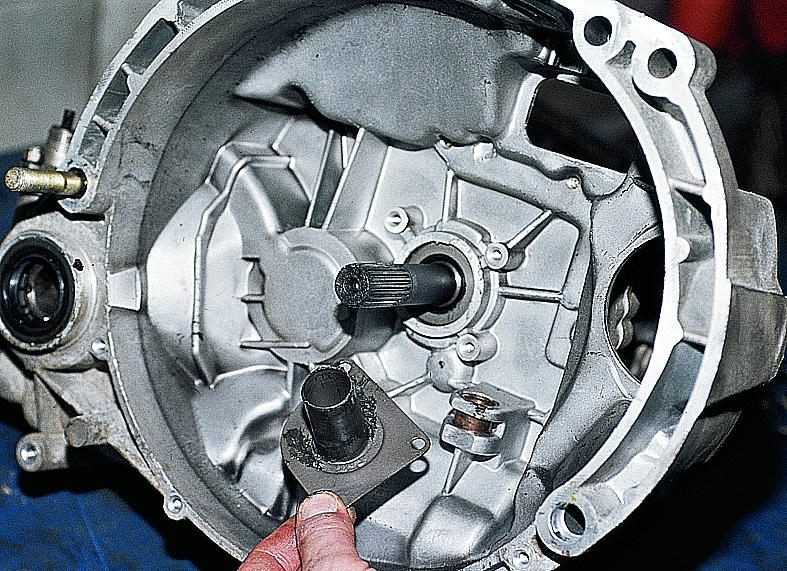

Теперь подшипник вместе с держателем легко снять с направляющей втулки.
