Как снять механизм переключения передач

Обкатка коробки передач

После ремонта деталей и сборки коробки передач ее обкатывают на стенде для приработки деталей и для определения легкости переключения шестерен, отсутствия шума, стуков, нагрева и течи масла.

Порядок обкатки следующий:

1. Устанавливают коробку передач на стенд, сообщают ведущему валу 1200—1500 оборотов в минуту и переключают передачи, работая на каждой передаче 2—3 мин.
2. Заливают в картер коробки передач масло до нормального уровня и проверяют работу коробки на всех передачах с нагрузкой в течение 30—40 мин.
3. После устранения выявленных дефектов заменяют смазку и промывают картер керосином.

Процедуры снятия и монтажа рычага

Особенности разборки и установки рычага зависят от марки и модели конкретного автомобиля. Процесс несложный – если знать, что именно нужно делать.

Вот как снять рычаг коробки передач и установить новый на примере автомобиля Land Cruiser:

Рычаг переводится в режим «нейтраль».
Демонтируется панель с подстаканником. Для этого ее нужно аккуратно потянуть. Фиксация осуществляется с помощью клипс, поэтому снять панель легко.
Отсоединяется клемма кнопки start / power.
Откручиваются саморезы, фиксирующие ручку КП со стороны лобового стекла.
Теперь рычаг снимается, но не до конца, так как его продолжают удерживать два провода. Их необходимо перекусить в такой точке, где будет удобнее наживлять провода от нового рычага.
Установка детали проводится в обратной последовательности

Важно не перепутать провода в процессе подсоединения. В противном случае придется разбирать все по новой и правильно состыковывать проводку.

Большая часть рычагов (так называемая классика) демонтируется / монтируется по следующим алгоритмам:

Демонтаж рычага:

1. Демонтируется консоль, рычаг переводится в режим «нейтраль».
2. Декоративный чехол рычага убирается в верхнее положение, но не снимается.
3. Точно так же сдвигается в верхнюю точку и основной чехол (так называемый пыльник).
4. Затем необходимо сдвинуть рычаг вниз и при помощи отвертки заклинить запорную втулку.
5. После этого запорная втулка отводится от рычага, стержень рычага снимается.
6. Втулку следует внимательно осмотреть. Если на ней имеются повреждения, деталь деформирована или утратила эластичность, то ее придется заменить на новую. Степень вибрации КПП напрямую зависит от состояния запорной втулки. Извлечь старую деталь можно, воспользовавшись проволочным крючком или подцепив отверткой.
7. То же касается дистанционной и упругой втулки. При наличии вибраций или прокручивания достаточно поменять расходники на новые.

Как поменять рычаг КПП на ВАЗ 2107 своими руками

Необходимость замены ручки КПП ВАЗ 2107 может быть вызвана различными причинами. Так, в результате естественного износа внутренние втулки и часть рычага могут прийти в негодность, соответственно, переключение передач и станет затруднительным. Тяжелый ход переключения передач, проявляющийся хруст и посторонние звуки в районе кожуха являются первыми признаками неисправности. Так как втулки и шарниры выполнены из достаточно хрупкого пластика, поломка является лишь вопросом времени. Достаточно редки случаи, когда ломается непосредственно сам рычаг на видимой из салона стороне на протяжении своей длины. Такое явление может произойти из-за чрезмерного механического воздействие на ручку или аварии, в результате которой механизм будет сломан.

Чаще всего снятие рычага КПП ВАЗ 2107 требуется в результате износа набалдашника или внутренних частей, а также кожуха, который при интенсивном обращении изнашивается за 60-70 тысяч километров пробега. При этом смену рычага коробки передач ВАЗ 2107 вполне возможно провести самостоятельно. Для этого потребуется лишь небольшой набор отверток различной формы, а также в случае устранения неисправностей понадобится ремкомплект рычага КПП ВАЗ 2107 вместе с ключами на 12, 10 и 14.

Как снять ручку КПП ВАЗ 2107

Процедура снятия рычага КПП ВАЗ 2107 состоит из нескольких стадий:

1. Для начала необходимо поставить рычаг в нейтральную передачу. А сам автомобиль на ручной тормоз.
2. Затем необходимо демонтировать защитный кожух, который расположен непосредственно на самом тоннеле пола. Для этого следует отверткой поддеть пластиковые защелки и вынуть кожух через рычаг.
3. После этого отделить набалдашник от рычага при необходимости его смены. Данная деталь крепко насажена на ручку, и для ее демонтажа необходимо применить достаточно большое усилие. При установке новой детали в некоторых случаях применяют силиконовую смазку или герметик для уплотнения.
4. Затем необходимо демонтировать сам рычаг, который закреплен к системе с помощью двух болтов с головками на 12. Болтами ручка крепится к кулисе и остальной системе сцепления. После отделения этой детали при необходимости можно продолжить разбор системы. Снятие кулисы производится путем отделения втулок и шарниров также с помощью крестовой отвертки. Поврежденный рычаг в последующем заменяется на новый, как и остальные поврежденные элементы.

Как собрать рычаг КПП ВАЗ 2107

Сборка агрегата происходит в обратном порядке также в несколько стадий:

После применения ремкомплекта и смены отработанных деталей обратную сборку необходимо производить, начиная с втулок переключения передач. Они расположены за кожухом и кулисой непосредственно в тоннеле пола в салоне автомобиля. Втулки крепятся к шарнирам с обязательным применением силиконовой смазки. Данное вещество необходимо для устранения механических повреждений, которые возникают в результате механического трения.
После этого необходимо закрепить новый рычаг к кулисе посредством ключа на 12 прикручиванием двух болтов. Также после закрепления места сочленения можно обработать смазкой.
После закрепления ручки необходимо смонтировать кожух, закрепив его на штатном креплении в пластиковых защелках

Производить эту процедуру необходимо с осторожностью, так как штатные крепления и места для защелок достаточно хрупки и при неосторожном обращении могут с легкостью обломиться.

Новое – хорошо забытое старое

Модернизированная КПП получила индекс 2181 и прежнюю редукторную часть. Уменьшился объем заливаемого масла, почти на треть. «Минералку» променяли на полусинтетику, сохраняющую свойства на морозе до -42 0С, не требующую замены без малого 200 тыс. км пробега. Неожиданно.

Многоконусные синхронизаторы появились на первой и второй скорости не зря: их миссия – продлить жизнь постоянно нагруженной второй передаче и уменьшить усилия при переключении скоростей.

Угол скоса зубьев довели до 1000 (был 1250) для еще большего облегчения переключений.

Механизм перемены передач стал отдельным модулем. Для его демонтажа не требуется снятие коробки «Лады Гранты». Специальная блокировка препятствует ошибочному запуску режима реверса при выключении пятой передачи. Нововведение – селекторная решетка: задает ход рычага при выборе передач, повторяя схему переключения.

Главным героем в подборе характеристик механизма оказался… симуляционный стенд. Водитель-испытатель включает передачи, а робот имитирует переключения. С учетом оптимальных настроек создали математическую модель для изготовления еще одного новшества – 3D центральной пластины, предложенной вместо возвратных блокировок и пружин.

На смену кулисному приводу перемены передач пришел трос.

В итоге получили четкую схему переключения, устранили взаимодействие рычага КПП и подушек сидений, избавились от блокировки при выборе передачи заднего хода.

Отличия КПП с тросовым и кулисным переключением

В коробках передач с кулисным переключением выбор нужной скорости происходит с помощью механизма многорычажного узла, связывающего рукоятку и шток, подходящий к коробке. Пример такой КПП – «АвтоВАЗ 2180».

При тросовом переключении привод перемены скоростей с тягами уступил место тросам.

КПП с тросовым переключением

При замене жестких тяг гибкими тросами снизились вибрации кузова и рычага перемены передач, уменьшились люфты, переключения стали более четкими.

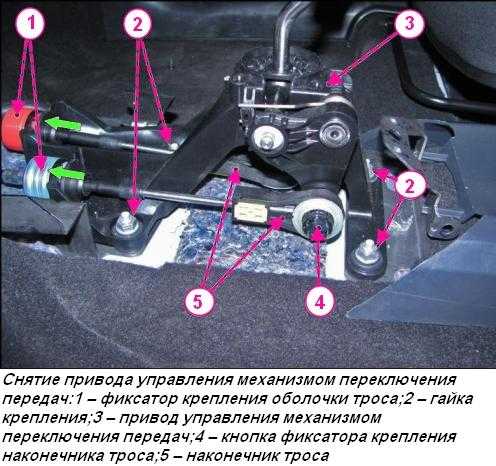

Когда нужно снимать тросы

У Lada Granta механизм тросовой перемены передач более капризный, чем кулисный «побратим». При эксплуатации тщательно следят за состоянием узла. Обязательно соблюдают «культуру» переключения передач. Рывки губительны для синхронизаторов и зубчатых колес. Тросам также достанется.

Для кого-то снятие тросов КПП «Гранты» покажется легкой процедурой, кому-то – трудоемким процессом, а-ля снять коробку на «Ладе Гранте». Подобные работы чаще проводят на станции технического обслуживания (СТО). Тросы меняют в паре.

Показания для поездки на СТО для диагностики привода: люфт при переключении передач или их нечеткое включение, посторонние шумы в КПП или затрудненная перемена скоростей, «залипание» рычага КПП.

Как работает коробка мотоцикла Урал с задней скоростью

Двухвальная коробка скоростей мотоцикла Урал задействует меньше шестерёнок при передаче крутящего момента, что и является основной причиной повышенного КПД. Первичный вал коробки передач имеет три шестерни начальных скоростей, составляющих с валом одно целое. Назначение вторичного вала заключается в осуществлении выбора необходимой передачи, и шестерни на ней не имеют жёсткой фиксации. Коробка передач мотоцикла Урал с задней скоростью имеет ручной и ножной способы переключения, что делает её весьма удобной в эксплуатации.

На более поздних модификациях коробки передач в алюминиевом картере появилась съемная задняя крышка, позволяющая проводить ремонт КПП без снятия её с двигателя.

Среди прочих мотоциклов именно простотой обслуживания и отличается мотоцикл Урал — капитальный ремонт коробки передач легко выполнить в течение дня, при наличии соответствующих запчастей. Нужно помнить, что некоторые детали от различных модификаций КПП взаимозаменяемы. Это одно из основных достоинств, по которым довольно просто собрать рабочую коробку из нескольких неисправных.

Снятие и ремонт КПП мотоцикла Урал

Для снятия коробки переключения передач без откручивания мотора нужно выполнить следующие действия:

1. Снять у мотоцикла заднее колесо.
2. Демонтировать карданную передачу.
3. Отвернуть 1 болт и 3 гайки, крепящие КПП к двигателю.
4. Затем коробку переключения передач можно вытаскивать из рамы мотоцикла и приступать к её осмотру.

Ремонт КПП мотоцикла Урал заключается в замене износившихся шестерней, с последующей регулировкой механизма переключения передач

Также следует уделить внимание сальникам — их износ станет причиной подтекания масла, в результате чего коробка передач мотоцикла Урал будет работать в условиях недостаточной смазки

Регулировка и ремонт

Бывает так, что в процессе эксплуатации хомут, зажимающий тягу на шарнире, послабляется из-за чего происходит разрегулировка. Отрегулировать же кулису передач несложно. Для этого необходимо:

1. Установить на КПП нейтраль (на некоторых авто нужно включить конкретную передачу).
2. Ослабить хомут тяги.
3. Установить правильную позицию рукоятки в салоне (на определенных моделях имеются установочные отверстия, позволяющие зафиксировать рычаг в нужном положении).
4. Хорошо зажать хомут.

Это общая технология регулировки. Для выполнения операции на определенной марке авто необходимо узнать все особенности проведения работ.

Если регулировка не помогла, придется делать глубокую ревизию состояния кулисы для выявления изношенных элементов из их замены. Отремонтировать механизм включения можно двумя способами: купить ремкомплекты и восстановить штатный механизм или просто его заменить в сборе.

​Как устранить дребезг ручки кпп Лада Гранта?

Как правило, проблема возникает из-за некачественного крепления рычага к тяге. Из-за постоянного передвижения ручки в стороны, появляется люфт между втулками, которые, по идее, должны зажимать ручку. Также проблемой могут быть слишком жёсткие тросы соединения, передающие вибрацию на коробку передач (последний вариант является официальной версией АВТОВАЗа). Решить проблему можно несколькими способами, при этом даже не обращаясь на СТО, что сэкономит как время, так и деньги.

Способ №1 – простой

Данный способ является самым быстрым и самым же простым. Для работы вам понадобится минут 20 свободного времени и следующие инструменты:

• ключ на 13
• пассатижи
• точило.

Итак, сначала поднимаем кожух и скручиваем закрепляющую гайку. Вынимаем и аккуратно складываем, чтобы не потерять, болт вместе с шайбой и втулкой. И сразу же находим причину дребезжания – данная конструкция была разработана с небольшим зазором между соединениями, что и является причиной вибрации.

Для того чтобы максимально избавиться от зазора, вам потребуется сточить металлическую втулку, что позволит более плотно сжать шайбы. Втулок будет две, и сточить нужно ту, которая меньше по размеру. Делать это нужно очень аккуратно, и не увлекаться, сточить нужно до 1 мм, не более. Если переусердствовать, то передвигать рычаг будет крайне сложно.

Теперь промазываем детали автопластилином и собираем всё обратно

Детали следует соединять также осторожно, так как если сжать слишком сильно, то будет сложно переключать передачи, а если недожать, то конструкция будет шататься и также дребезжать. После садимся в машину, и устраиваем небольшой тест-драйв, вибрация и шум должны исчезнуть, если результат не полностью устраивает, то можно всё проделать заново, так как вся процедура займёт максимум 20 минут

Способ №2 – более сложный

Многие владельцы Лады Грант решают проблему при помощи пружин. Такой способ потребует больших временных и немного денежных затрат, но никаких особых навыков не потребуется. Никаких особенных пружин также покупать не надо, можно использовать самые обыкновенные, так что этот способ также не обойдётся слишком дорого.

Итак, начнём также с разборки коробки. Затем берём одну из пружин и убираем кусачками пару зубцов, надо чтобы пружина была внатяг после установки. Трос в коробке оттягиваем вправо, и немного подгибаем. Один конец пружины одеваем на трос, а другой подгибаем и присоединяем к ножке привода переключения передач, лучше всего это делать при помощи стяжек. Также стяжкой стягиваем трос, чтобы пружина не двигалась по тросу в стороны. Можно использовать вязальную проволоку, если так удобнее.

Дальше берём вторую пружину, обрезать её не надо, главное, чтобы она была тонкой, иначе будет цепляться. Прикрепляем одну сторону к нижнему основанию ручки КПП, также используем стяжку. Второй конец прикрепляем стяжкой к гайке привода управления механизмом переключения.

После этого тросы промазываем пластичной смазкой и наслаждаемся ездой в тишине.

Opel Astra H (Family) / Руководство

Основные неисправности, для устранения которых необходимо снимать механическую коробку передач с автомобиля Opel Astra, следующие:

• повышенный (по сравнению с привычным) шум;
• затрудненное переключение передач;
• самопроизвольное выключение или нечеткое включение передач;
• утечка масла через уплотнения и прокладки.

Кроме того, коробку передач снимают для замены сцепления, маховика и заднего сальника коленчатого вала двигателя.

Автоматическую коробку передач снимают практически по тем же причинам, что и механическую коробку, за исключением необходимости замены сцепления и маховика, которые в этом случае отсутствуют. Приемы снятия и установки механической и автоматической коробок передач практически одинаковы и описаны на примере механической коробки передач. Разница заключается в конструкции привода управления коробкой передач.

Полезные советы

Работа по снятию и установке коробки передач весьма трудоемка, поэтому предварительно обязательно убедитесь, что ее неисправности не вызваны иными причинами (недостаточный уровень масла, дефекты привода сцепления, ослабление крепления коробки и пр.).

Коробка передач довольно тяжелая, а ее форма не удобна для удерживания, поэтому рекомендуем снимать коробку с помощником.

Вам потребуются: ключи «на 14», «на 19» и TORX Е18, пассатижи (или сварочные клещи).

1. Снимите аккумуляторную батарею (см. Снятие и установка аккумуляторной батареи).

2. Снимите полку крепления аккумуляторной батареи (см. Снятие и установка полки крепления аккумуляторной батареи).

3. Снимите приводы передних колес (см. Снятие и установка приводов передних колес).

4. Снимите стартер (см. Снятие и установка стартера).

5. Пометьте любым способом (например, краской) взаимное расположение тяг и наконечника рычага переключения передач, чтобы сохранить регулировку привода при обратной установке коробки. Ослабьте затяжку болта клеммового зажима привода управления механизмом переключения передач, разъедините тягу и наконечник рычага переключения передач.

6. Извлеките фиксатор и отсоедините наконечник шланга от переходника промежуточной трубки гидропривода выключения сцепления.

7. Отсоедините от датчика скорости и датчика включения заднего хода колодки жгутов проводов.

8. Отсоедините колодки жгутов проводов от кронштейнов коробки передач.

9. Выпрямите пассатижами шплинт…

10. …извлеките ось промежуточной тяги привода управления коробкой передач…

11. …и отсоедините тягу от механизма переключения передач.

12. Извлеките два пружинных фиксатора крепления системы рычагов и тяг управления коробкой передач…

13. …и снимите систему рычагов и тяг с кронштейнов коробки передач.

14. Закрепите стропы грузоподъемного механизма за переднюю и заднюю транспортные проушины силового агрегата и натяните стропы.

15. Снимите передний подрамник (см. Снятие и установка переднего подрамника).

16. Выверните болты крепления картера сцепления к блоку цилиндров двигателя (для наглядности фотография сделана на снятом силовом агрегате).

17. Выверните два болта крепления поддона масляного картера к картеру сцепления (см. Замена уплотнения поддона масляного картера).

18. Установите опору под картер коробки передач.

19. Сдвиньте коробку передач максимально назад (первичный вал должен выйти из зацепления со ступицей ведомого диска сцепления), уберите из-под нее опору и снимите коробку с вашего Опеля Астра.

Предупреждение

При снятии коробки передач не опирайте конец первичного вала о лепестки диафрагменной пружины, чтобы не деформировать их.

20. Установите коробку передач и все снятые детали и узлы в порядке, обратном снятию.

Полезные советы

Перед установкой коробки передач рекомендуем смазать шлицы первичного вала тонким слоем тугоплавкой консистентной смазки.

Проверьте с помощью специальной оправки, как отцентрирован ведомый диск сцепления (см. Снятие и установка сцепления).

Перед присоединением приводов передних колес к коробке передач замените новыми стопорные кольца на шлицевых хвостовиках внутренних шарниров. В противном случае есть вероятность отсоединения приводов от коробки передач во время движения.

21. Залейте масло в коробку передач (см. Проверка уровня, доливка и замена масла в механической коробке передач и рабочей жидкости в автоматической коробке передач).

22. При необходимости отрегулируйте привод переключения передач (см. Регулировка привода управления коробкой передач).

23. Залейте рабочую жидкость в бачок главного тормозного цилиндра (в его секцию, предназначенную для питания гидропривода выключения сцепления) и удалите воздух из гидропривода выключения сцепления (см. Прокачка гидропривода выключения сцепления).

Сборка и испытание коробки передач

При сборке четырехступенчатой коробки передач (автомобиль ГАЗ-51) необходимо:

1. опустить в картер коробки каретку с шестернями заднего хода 13 и вставить ее ось;
2. установить в блок шестерен роликовый цилиндрический подшипник 2, распорную втулку 1 и второй роликовый цилиндрический подшипник;
3. опустить блок шестерен в картер, пропустить ось 3 блока шестерен и закрепить ее стопорной пластинкой 12 вместе с осью заднего хода;
4. на ведущий вал 4 напрессовать шариковый подшипник и закрепить его стопорным кольцом;
5. вставить в гнездо картера упорное кольцо подшипника и установить ведущий вал;
6. надеть на ведущий вал крышку 5 подшипника с прокладкой и привернуть ее болтами к картеру;
7. установить в выточку ведущего вала роликовый цилиндрический подшипник 6 и вставить ведомый вал 8, на передний конец которого надеть упорное кольцо, а на задний — упорное кольцо, маслоотражатель, шариковый подшипник 11 и шестерню спидометра 10; при установке ведомого вала одновременно следует надевать на него каретки с шестернями первой и второй, третьей и четвертой передач;
8. установить прокладку и привернуть заднюю крышку 7 ведомого вала;

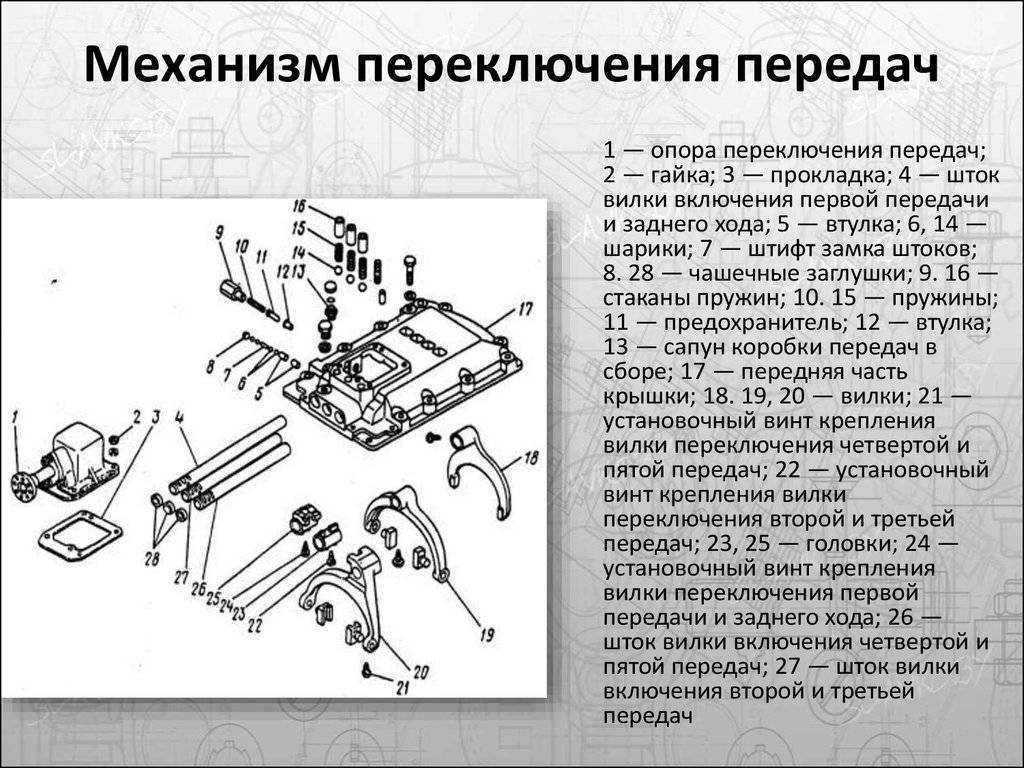

9. собрать механизм переключения передач (в обратной последовательности разборки), установить крышку с прокладкой на картер, вводя вилки в соответствующие каретки шестерен, и привернуть ее болтами к картеру.

При сборке пятиступенчатой коробки передач автомобиля ЗИС-150 надо:

1. установить в пазы промежуточного вала шпонки и напрессовать шестерни третьей и пятой передач, шестерню для коробки отбора мощности и шестерню постоянного зацепления с ведущим валом (шестерни первой, второй передач и заднего хода откованы с валом);
2. на передний конец промежуточного вала надеть упорную шайбу 3, роликовый цилиндрический подшипник, замочную шайбу 4, завернуть гайку 2 и отогнуть шайбу на гайку;
3. установить в картер наружное кольцо роликового подшипника;
4. опустить промежуточный вал в картер, на задний конец напрессовать шариковый подшипник с упорным кольцом, надеть замочную шайбу, завинтить гайку и отогнуть на нее шайбу;
5. приподнять промежуточный вал, установить его в гнезда картера и привернуть крышки с прокладками;
6. установить в блок шестерен заднего хода 17 два роликовых цилиндрических подшипника 16, вставить блок с левой стороны через люк 18 в картер большей шестерней вперед и пропустить ось, которую закрепить стопорной пластиной с болтом; привернуть крышку люка;
7. напрессовать на задний конец ведомого вала шариковый подшипник с упорным кольцом 14 и шестерню спидометра 15;
8. опустить в картер коробки шестерню первой передачи и заднего хода 13, второй и третьей передач 12 и пропустить через них ведомый вал; затем на вал надеть упорную шайбу, шестерню третьей передачи 11 (постоянного зацепления) венчиком назад, вставить в нее ролики (42 шт.), надеть упорную шайбу, шестерню пятой передачи 10 с бронзовой втулкой, зубчатую ступицу, муфту легкого включения 9, замочную шайбу 6, завернуть гайку 7 и отогнуть на нее шайбу. На переднюю шейку вала надеть упорное кольцо и роликовый цилиндрический подшипник;
9. напрессовать на ведущий вал шариковый подшипник с упорным кольцом, надеть замочную шайбу, завернуть гайку и отогнуть на нее шайбу;
10. вставить ведущий вал в гнездо картера, надеть крышку подшипника с прокладкой и привинтить ее болтами;
11. вставить ведомый вал в выточку ведущего вала и привинтить болтами заднюю крышку с прокладкой;
12. собрать механизм переключения передач, установить крышку с прокладкой на картер коробки, ввести вилки в каретки шестерен и привернуть крышку болтами.

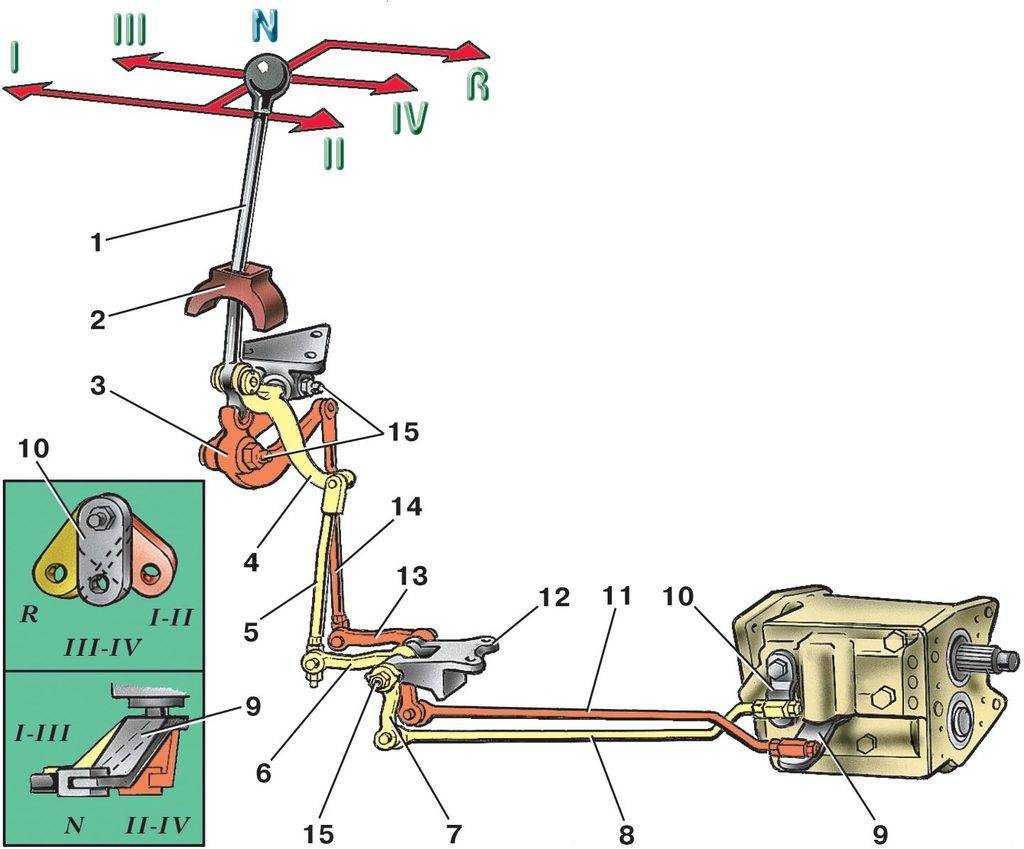

Особенности привода управления коробкой передач МАЗ

Грузовые автомобили МАЗ имеют бескапотную компоновку, что требует особого подхода к проектированию приводов управления двигателем, трансмиссией и другими агрегатами. Например, здесь неприменимы обычные конструкции КПП, в которых рычаг переключения скоростей расположен на верхней крышке и выходит в пол кабины. В МАЗах коробка расположена позади и ниже кабины, и для управления ею используется дистанционный привод.

На автомобилях МАЗ различных поколений и моделей используется два типа дистанционного привода КПП:

• Привод на основе карданных шарниров — перемещение рычага в кабине передается к КПП через систему соединенных шарнирами тяг и промежуточного механизма, изменяющего направление движения тяг;
• Привод на основе тяг (продольных и поперечных) и рычагов — перемещение рычага передается на КПП с помощью смещающихся в продольном и поперечном направлении тяг.

Шарнирный привод использовался на ранних моделях МАЗ (500-й серии), на более поздних моделях и по сей день применяется более простой механизм на основе тяг. Дело в том, что привод второго типа позволяет проще реализовать механизм опрокидывания кабины — для этого используется телескопическая продольная тяга, изменяющая свою длину.

Но независимо от типа привода на всех КП грузовиков МАЗ применяется механизм переключения передач (или кулиса), который устанавливается непосредственно на коробку и передает «сигналы» от рычага на механизм выбора передач в коробке.

Замена неисправной коробки автомат на контрактную

Если вы решили заменить, а не отремонтировать устройство, но не против сэкономить, то можно приобрести восстановленную (контрактную) или б/у трансмиссию.

В чем плюсы такой покупки? Восстановленная коробка – это больший рабочий ресурс и наличие гарантии. Несмотря на предыдущее использование, все изначальные характеристики полностью восстановлены в автосервисе или мастерской. Но восстановленное устройство обойдется вам дороже, чем просто б/у. Однако все равно дешевле, чем абсолютно новая коробка автомат. Поэтому ознакомьтесь со всеми вариантами и решите, какой из них больше подходит вашему бюджету и потребностям.

Если вы все-таки остановились на покупке восстановленной АКПП, то очень внимательно изучите ее историю. Не надо верить продающей стороне на слово, попросите какие-либо подтверждающие документы, узнайте, по какой именно причине ваш контрагент решил продать ее. Очень хорошо, если вы сможете разузнать, как эксплуатировал свою машину предыдущий владелец коробки автомат.

Какую контрактную АКПП выбрать? Советуем приглядеться к:

1. Коробкам, которые на момент продажи агрегатированы с двигателем. Это свидетельствует о том, что при хранении она будет меньше загрязняться.
2. АКПП, хранящимся перед продажей в закрытом помещении – это исключает попадание на нее атмосферных осадков, пыли и грязи.
3. Внешней целостности – она не должна быть поцарапана, помята, все отверстия должны быть закрыты от попадания грязи.
4. Щупу коробки автомат. Он должен быть целым.

Обязательно перед тем, как совершить покупку, выньте щуп и понюхайте запах, исходящий из его шахты. Запах гари очень въедливый и с большим трудом выветривается. Он указывает на то, что агрегат либо уже неисправен, либо вот-вот придет в негодность. Не забудьте открутить сливную пробку АКПП и снять поддон. Проверьте внутренность на наличие ржавчины. Убедитесь, что масло имеет правильный цвет, в поддоне нет железных опилок или слоя черного порошка, а металлические частицы могут быть только на специальных магнитах поддона. Если все так, то есть большая доля вероятности, что покупка прослужит вам определенный срок.

Всегда настаивайте на гарантии, даже если внешне, на первый взгляд, агрегат выглядит абсолютно рабочим.

После покупки АКПП ее надо обслужить. Сюда входит замена фильтров, прокладки, сальников, продувка всех магистралей, очищение радиаторов охлаждения, замена масла.

Но если вы не можете в данный момент ехать в автосервис, то следует самостоятельно проверить устройство. Что нужно делать?

1. Проверьте втулку гидротрансформатора, она не должна быть изношена. Для визуального осмотра необходимо снять ее со шлица.
2. Радиального люфта быть не должно. Осевой, если он есть, не должен превышать 1 мм.
3. В поддонах не должно быть мусора, остатков металла. Обязательно понюхайте мало, оно не должно отдавать гарью. Гарь – явный признак неполадок.
4. Протестируйте омметром соленоиды. При корректном функционировании этих деталей в момент подачи напряжения 12 В вы должны услышать щелчок, а тестер должен передавать нормальное сопротивление.
5. Магниты соленоидов должен быть чистыми, без стружки или других инородных крупиц.

Чаще всего, все это делается уже после снятия коробки. Этих действий достаточно, чтобы убедиться в ее дальнейшей работоспособности или, напротив, в ее неисправимых дефектах. Однако после обратного монтажа нужно обязательно провести тест-драйв.

Регулируем рычаг КПП МАЗ

Рычаг КПП МАЗ или рычаг переключения передач МАЗ имеет несложное устройство. Состоит из нескольких простых механизмов. Поэтому как и коробка передач, требует ухода и своевременной регулировки. В данной статье мы расскажем вам о ТО коробки передач, ремонте рычага и его устройстве.

Рычаг КПП МАЗ – рукоятка, винт, ось и другие элементы

Рассмотрим подробно устройство детали. Современный рычаг КПП МАЗ снабжен пластмассовой рукояткой. Данные элемент монтируется на поверхность запчасти специальным винтом. Рычаг переключения передач МАЗ закрепляется в шайбе.

Затем для большей герметичности присоединяется резиновый чехол или защитный колпак. К детали примыкают несколько (обычно две) уплотнителей. Также рычаг переключения передач МАЗ предусматривает и наличие пластины, оси и колпачка.

Некоторые модели комплектуются сферическими подшипниками. Элемент очень прочен, так как изготовлен из крепкого материала. Естественно, рычаг переключения передач МАЗ включает в себя и гайки, винты, болты, втулки.

Более подробно рассмотреть устройство детали вы можете на следующем рисунке.

Рычаг переключения передач МАЗ – изучаем неисправности

«АвтоРесурс» уже писал о том, как ухаживать за коробкой передач современного автомобиля. В данной статье мы более подробно рассмотрим самые распространенные проблемы с рычагом КПП.

Неисправности КППНа какую деталь обращаем внимание?
Причины поломки
Ремонт
Рычаг КПП МАЗ
Большой люфт рычага
Сделайте регулировку блокировочной муфты
Впускной клапан
Износ резины, пружины впускного клапана. Возможен износ поршня цилиндра.
Заменить клапаны, пружины

Очистите стержень клапана, смажьте его.

Кроме этого, если рычаг КПП МАЗ в нейтральном положении, может возникнуть утечка воздуха из пневматической системы. К данной проблеме обычно приводит износ диафрагмы клапана редукционного, обрыв воздухопроводов, потеря герметичности таких элементов как колец уплотнительных, золотника.

Для того чтобы рычаг переключения передач МАЗ работал всегда исправно, рекомендуем своевременно заменять изношенные детали новыми запчастями. Также обязательно подтяните соединительные болты. Не забудьте провести проверку редукционного клапана.

Регулируем рычаг КПП МАЗ

В процессе эксплуатации КПП необходимо делать регулировку механизма:

1. рычаг КПП МАЗ в продольном направлении;
2. рычаг переключения в поперечном направлении;
3. блокировочное устройство тяги (продольной).

Рычаг КПП МАЗ регулируется в продольном направлении следующим образом.

Сначала ослабляем гайки болтов, затем перемещаем тяги. Далее необходимо установить в осевом направлении угол наклона в 85 градусов. КПП находится в нейтральном положении. При регулировке привода специалисты рекомендуют не забывать, что работы данного вида проводятся только при снятии и установке кабины,двигателя автомобиля.

Рычаг переключения передач МАЗ также задействован при ремонте и снятии КПП. После того как слито масло из КПП, снята шасси, ослаблены хомуты, отворачивают гайку. Таким образом происходит отсоединение тяги управление от такого элемента как рычаг КПП МАЗ.

Как правило, после этого отворачиваются болты, снимается рама.

Подписывайтесь на наши каналы в соц сетях twitter, facebook, в контакте, google+.

Что в итоге

Как видно, замена ручки переключения передач, а также замена чехла на рычаге коробки передач не является сложной процедурой и вполне может быть выполнена самостоятельно. Однако потребуются определенные навыки и минимальный набор подручных инструментов (кусачки, лопатка, плоская отвертка, степлер и т.д.).

Также в процессе выполнения работ следует соблюдать осторожность, так как пластик салона достаточно хрупкий, ломаются фиксаторы основания чехла рычага КПП и т.д

Напоследок отметим, что хотя в продаже представлены разные чехлы, зачастую, многие владельцы обращают внимание на дешевые изделия из кожзаменителя или дешевой кожи

Еще можно отдельно заказать чехол в специальных мастерских, которые специализируется на перетяжке салона автомобиля. Как правило, данные мастерские используют материалы хорошего качества. Также в этом случае специалисты могут самостоятельно установить чехол на рычаг КПП, причем в случае заказа чехла в той же мастерской стоимость установки не будет высокой.

Снятие ручки КПП, замена рычага коробки передач: в каких случаях необходима замена рычага, как снимается указанный элемент. Полезные советы и рекомендации.

Как отрегулировать педаль сцепления, для чего нужна регулировка: функции сцепления, регулировка педали сцепления (свободный ход и общий ход).

Что такое кулиса коробки переключения передач: устройство кулисы КПП, признаки неисправностей. Регулировка кулисы переключения передач. Рекомендации.

Почему передачи на механической коробке передач включаются туго: основные причины затрудненного включения передач МКПП. Поломки сцепления и трансмиссии.

Неполадки рычага КПП: рычаг коробки болтается, скрипит, туго перемещается и т.д. Ремонт рычага механической коробки переключения передач, рекомендации.

Назначение тросиков МКПП (тросов коробки), неисправности и замена тросов коробки передач. Как поменять тросы МКПП, тонкости и нюансы.
