Нива шевроле: расшифровка блока предохранителей и реле

Замена предохранителей на Ланосе, Сенсе и Шансе

Если возникла неисправность защитного устройства, то его необходимо заменить. Первоначально стоит убедиться, что именно защитный элемент вышел из строя, а не реле или сам электроприбор. Проверить предохранитель можно мультиметром в режиме прозвонки. Для начала элемент следует извлечь из посадочного гнезда, после чего дотронуться щупами к контактам устройства. Отсутствие звукового сигнала прибора говорит о том, что элемент неисправен.

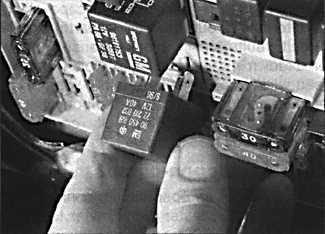

Замена предохранителя на авто осуществляется следующим образом:

Убедиться в том, что все электроприборы, за которые отвечает заменяемый защитный элемент, отключены
Установить на место неисправного защитного элемента исправный
При этом важно убедиться, чтобы устанавливаемый элемент соответствовал по току. Не нужно устанавливать в гнездо предохранители «какие есть в наличии»
Проверить работоспособность всех приборов, за которые отвечает установленный предохранитель. Перед тем, как установить новый защитный элемент в цепь, важно выяснить причину неисправности

Если причина заключается в коротком замыкании, но после установки нового предохранителя, его постигнет та же участь. Чаще причиной выхода из строя рассматриваемых устройств является повышенный ток в цепи за счет использования мощного оборудования

Перед тем, как установить новый защитный элемент в цепь, важно выяснить причину неисправности. Если причина заключается в коротком замыкании, но после установки нового предохранителя, его постигнет та же участь

Чаще причиной выхода из строя рассматриваемых устройств является повышенный ток в цепи за счет использования мощного оборудования.

https://youtube.com/watch?v=Kis_F1fsfPA%3F

В завершении стоит отметить, что знать назначение всех предохранителей не нужно, и в случае выхода из строя каких-либо электроприборов, всегда можно обратиться в электронный справочник «Ланосовода».

E12

Общее расположение блоков схоже с первым поколением.

Блок под капотом

Находится в торце панели приборов, за боковой крышкой.

Фотография

Схема

Описание

1. 10А Электрооборудование согласно схемы с обратной стороны крышки
2. 10А Электрооборудование согласно схемы с обратной стороны крышки
3. 10А Омыватели
4. 10А SRS, Подушки безопастности
5. 10А Электрооборудование согласно схемы с обратной стороны крышки
6. 20А
7. 10А Система запуска, интел. ключ
8. 20А Обогреватель заднего стекла, BCM
9. 10А Электрооборудование согласно схемы с обратной стороны крышки
10. 15А Прикуриватель, передняя розетка
11. 10А Зеркала, Дисплей аудиосистемы
12. 10А Аудиосистема, Приборная панель
13. 15А Система кондиционера
14. 20А Система кондиционера
15. 15А Система кондиционера

• R1 реле электрооборудования салона
• R2 реле системы зажигания
• R3 реле вентилятора

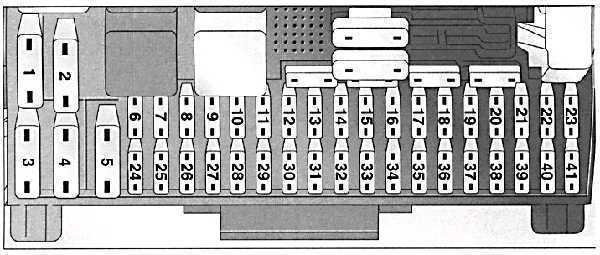

Монтажный блок предохранителей

Фотография

Схема

Обозначение

34	10А Фары
35	10А Фары
37	10А Лампы, габариты, система парковки
38	—
39	30А Омыватель
40	15А Фары ближнего света
41	15А Фары ближнего света
42	10А Реле кондиционера
48	15А Реле топливного насоса
49	10А модуль управления кузовом и  двигателем, интеллектуальная ключевая система,  функция запуска двигателя
50	10А Система контроля тормозов
51	10А Система управления двигателем
52	15А Реле управления двигателем дроссельной заслонки
53	20А Реле ECM, Система управления двигателем, NVIS
54	15А Система управления двигателем
55	10А Система управления двигателем

Дополнительный блок предохранителей

Схема

Назначение

23
24	10А Система зарядки, звуковой сигнал, интеллектуальная ключевая система, система безопасности автомобиля
25	10А Система управления CVT
26
27
28
29	15А Аудиосистема / 20А Навигация, отображения аудиосистемы
30	10А модуль управления кузова, система управления тормозом, система управления двигателем, интеллектуальная ключевая система
31	15А Передняя противотуманная фара
F	40А/50А Реле охлаждающего вентилятора
G	40А модуль управления кузова, система дневного света, передняя противотуманная фара, передняя стеклоочиститель и система омывателе
H	40А Пусковая система, реле зажигания
I	40А
J	60А Электронно управляемая система рулевого управления с усилителем
K
L	30А Система контроля тормозов
M	30А Система контроля тормозов

Что такое предохранитель?

Поэтому отказ в работе любого из устройств, от подогрева сидений до кондиционера, может быть вызван только выходом его из строя. Простая замена небольшого элемента полностью восстановит штатную работу.

Нельзя однозначно ответить на вопрос, какие предохранители Hyundai Solaris

наиболее важны? Некоторые из них отвечают за периферийные и сервисные системы, некоторые – за работу основных систем, но нельзя допускать выхода из строя ни одного.

Регулярная проверка каждого и своевременная замена помогут избежать проблем. Иногда перегоревший предохранитель свидетельствует о наличии серьезных проблем с электропитанием, поэтому выход из строя нескольких подряд может стать причиной для проведения внеочередного техосмотра автомобиля.

Продаются предохранители блоками, по 10 штук, это удобно, их можно сразу приобретать в комплекте, который будет расходоваться длительное время.

Как расположены предохранители в блоке Hyundai Solaris

Solaris, седан, 2012 г.в., дв. 1,6. Пропал свет ходовых огней и ближний, при ручном включении, при исправных предохранителях и лампах, а нормальной схемы не нашёл. В разных источни.

Был уровень топлива на 260 км. После запуска двигателя на панели показало на 70 км неполная заправка и перелив топлива. Загорелась красная лампа отсутствия масла в двигателе. При в.

Перегорел плавкий предохранитель

Иногда не требуется замена прибора. Достаточно поменять плавкий предохранитель, расположенный внутри самого устройства. Процедура осуществляется так.

1. Открываем капот, снимаем минусовую клемму с аккумулятора. Можно также вынуть предохранитель из монтажного блока, отвечающий за прикуриватель Ваз 2110.
2. Выкручиваем четыре крепления покрытия тоннеля, снимаем обе части облицовки.
3. Отсоединяем трехконтактный штекер, идущий к прикуривателю.
4. Демонтируем накладку под рычагом ручного тормоза.
5. Снимаем чехол рычага КПП.
6. Сдвигаем сиденья назад, а затем выкручиваем три крепления верхней части тоннеля и снимаем его.
7. Вытягиваем патрон.
8. Плоской отверткой поддеваем защелку прикуривателя так, чтобы она вышла из посадочного места.
9. Демонтируем гнездо из облицовки для последующего ремонта.

Внутри прикуривателя миниатюрная слюдяная пластина. Это полупроводник, который иногда ломается и плавится. Его необходимо извлечь. После этого стоит собрать узел, а затем проверить функциональность устройства.

Причины перегорания предохранителя

На Ваз 2110 предохранители плавкого типа. При превышении номинальной силы тока нить предохранителя разогревается и расплавляется. Контакт прерывается до того, как скачок в бортовой сети нанесет вред электрооборудованию авто.

В случае с предохранителем печки ВАЗ-2110 причин для перегорания может быть несколько.

1. Неправильный выбор предохранителя. Для печки салона автомобиля ВАЗ-2110 нужен предохранитель на 25 ампер.
2. Короткое замыкание. Явление, при котором цепь от положительной клеммы АКБ до отрицательной замыкается сама на себя без сопротивления (потребителя энергии). При этом происходит резкий скачок силы тока. Чаще всего наблюдается ситуация, при которой изоляция плюсового провода перетирается или надламывается, и провод замыкается на массу авто. В случае с отопителем салона ВАЗ-2110 это обычно происходит в районе монтажного блока, возле подключения колодок к регулятору или на пути к электродвигателю.
3. Скачок напряжения в цепи. Некорректная работа регулятора напряжения на генераторе или сбои в работе энергоемкого электрооборудования авто приводят к скачкам напряжения.
4. Сбои в работе регулятора отопителя. Технически скорость вращения электродвигателя печки регулируется посредством комбинирования резисторов с различным сопротивлением в цепь. Контактные пластинки внутри этого ступенчатого реостата в некоторых случаях разрушаются и замыкают контакты хаотично, что и приводит к неисправности и перегоранию предохранителя.
5. Проблемы с электродвигателем отопителя. Есть поломки, при которых электромотор при пуске начинает брать на себя больше тока, чем ему требуется для штатной работы. В этом случае предохранитель может перегореть.

Предохранитель печки перегорает, потому что в электрической цепи есть участок, периодически создающий короткое замыкание. Если это происходит систематически, нужно пересмотреть проводку и контакты на колодках.

Тест цепи на короткие замыкания:

• Всё электрооборудование отключают от питания АКБ.
• Проверяемую цепь тестируют вольтметром на участке от гнезда предохранителя, для этого его вынимают из разъёма и подключат вместо него тестер.
• Далее включают цепь: если индикатор контрольной лампочки загорелся, то на этом участке цепи имеется короткое замыкание. Причиной может быть нарушенная изоляция на проводке, либо загрязнения контактов.

В случае отсутствия напряжения (с цепью всё в порядке), но предохранитель часто перегорает, то это значит нарушение в работе элемента электрооборудования.

Тест напряжения «на массу»:

• Отключают аккумуляторную батарею.
• Один конец тестера крепят к любому заземлённому (подключенному на «массу») элементу.
• Второй конец провода тестера подключают к части кузова автомобиля, либо к проверяемому участку цепи: если значение сопротивления силы тока равно нулю, то контакт на «массу» в порядке.

При обнаруженном плохом заземлении осматривают контакты, клеммы АКБ на предмет коррозии, окислов и загрязнений. При этом стоит помнить, что цепь не должна иметь обрывов, коротких замыканий и ослабленных соединений в местах контактов.

Блоки предохранителей в моторном отсеке Kia Ceed 1 поколения

Первая версия

Силовой блок подкапотного пространства Киа Сид 2007 спрятан под пластиковым кожухом. На его тыльной части находится схема предохранителей и реле, пластиковые клещи для их изъятия.

Далее представлена расшифровка (с указанием порядковых номеров) защищаемых плавкими вставками Kia Ceed 2011 электрических цепей:

• ABS 2, 1 (1, 2) – антиблокировочная и стабилизационная система (20 и 40А);
• B+1, B+2 (3, 24) – ЭБУ салонного оборудования (50А);
• RR HTD (4) – подогрев внешних зеркал (40А);
• BLOWER (5) – охлаждающий вентилятор радиатора мотора (40А);
• C/FAN (6) – охлаждающий вентилятор радиатора кондиционера (40А);
• H/LP WASHER (7) – омывающий комплекс оптики спереди (20А);
• SPARE (8, 14, 15, 17) – не задействован (запасной);
• ALTERNATOR (9) – генератор (125А);
• MDPS (10) – ЭУР (80А);
• FR FOG (11) – ПТФ спереди (15А);
• A/CON (12) – кондиционер;
• HAZARD (13) – световое оповещение аварийной остановки (15А);
• F/PUMP (16) – насос подачи топлива (15А);
• ECU 1, 2, 3 (18, 19, 20) – ЭБУ двигателя (20А);
• INJ (21) – кондиционер, топливные форсунки (15А);
• SNSR2, 1 (22, 34) – датчики;
• HORN (23) – цепь подачи сигнала (15А);
• ING2 (25) – выключатель зажигания, стартер (40А);
• IGN1 (26) – выключатель зажигания (30А);
• ECU (27) – основное реле (30А);
• ABS (28) – антиблокировочный, стабилизационный программный комплекс, датчик ESP;
• ECU2 (29) – зажигание;
• B/UP (30) – лампочка заднего хода;
• H/LP LO RH, LH (31, 32) – правый и левый ближний свет;
• H/LP HI (33) – дальний свет (20А).

Релейная часть:

• C/FAN 1, 2 – первая и вторая скорость охлаждающего вентилятора радиатора ДВС (R1, R2);
• START – пусковое устройство (стартер) (R3);
• F/PUMP – насос подачи топлива (R4);
• A/CON – система кондиционирования (R5);
• H/LP LO, HI – ближний, дальний свет (R6, R8);
• HORN – сигнал (R7);
• FOG LP – ПТФ сзади (R9);
• WIPER – дворники (R10);
• MAIN – основное реле (R11).

Вторая версия

Схема Вторая вариация блока предохранителей в моторном отсеке Киа Сид 2009 находится в том же месте, что и первая. Далее представлена расшифровка защитных элементов схемы для Kia Ceed 2010:

• 1, 9 – основное реле;
• 2, 16 – система кондиционирования;
• 3, 18 – насос подачи топлива;
• 4, 12, 17 – ЭБУ двигателя;
• 5 – антиблокировочная, стабилизационная система;
• 6 – фонарь заднего хода;
• 7, 8, 10, 14, 29, 34, 36, 46 – не задействован;
• 11, 13 – датчики;
• 15 – кондиционер, топливные форсунки;
• 19, 42 – вентилятор;
• 20, 30 – реле дальнего, ближнего света;
• 21 – сигнал;
• 22, 26 – вторая и первая скорость охлаждающего вентилятора;
• 23 – реле пускового устройства;
• 24 – ПТФ сзади;
• 25 – дворники;
• 27, 28 – левый и правый ближний свет;
• 31, 32 – антиблокировочная и стабилизационная система;
• 33 – ПТФ спереди;
• 35, 45 – ЭБУ салонного оборудования;
• 37 – релейная часть с плавкой вставкой цепи включения сигнала;
• 38 – ЭУР;
• 39 – замок зажигания, пусковое устройство;
• 40 – подогревательный комплекс наружных зеркал;
• 41 – вентилятор кондиционера;
• 43 – генератор;
• 44 – замок зажигания.

Схема

Дополнительный блок для дизельных двигателей

На дизельных модификациях Киа Сид 2011 установлен дополнительный релейный блочок. Он находится в моторном отсеке со стороны правого крыла. Блочок состоит из следующих реле:

• 12 – подогрева топливного фильтрующего элемента;
• 13, 14, 15 – PTC 3, 2, 1;
• 16 – свечей накала.

Recommendations

Comments 27

Таже фигня Пока добирался до блока телестарта вебасто, тоже спалил предохранитель, раз двадцать лампочка подсветки багажника теряла контакт — и результат свет потух:)Завтра доберусь, спасибо всем за инфу.

Предохранитель хитрый на 7,5 ампер… Находится в блоке под бардачком. Описание стр.244 F17Второй ряд третий справа.ВОЗМОЖНО несовпадение реали с описанием, но в любом варианте смотреть левый угол:)

Ага уже поменял в упаковке 1 всего)))

Предохранитель хитрый на 7,5 ампер… Находится в блоке под бардачком. Описание стр.244 F17Второй ряд третий справа.ВОЗМОЖНО несовпадение реали с описанием, но в любом варианте смотреть левый угол:)

У меня тут багажник примерз я его дернул не открывается да и ушел, а свет целый день горел в багажнике тк плотно не прикрылся, надо тоже на диоды поменять. Акб вроде не посадил, видно и вправду вырубает свет, даже если открыта дверь, машина сама

Эт точно — давно пора! Вот думаю еще где-нибудь в багажнике подсветку установить… Да еще что бы вписывалась в интерьер:)

3й плафон на потолке)))

Пред вынуть и вставлять, а ваще она поворачивается и вынимается.

Тогда подожду потепления, в -20что то лазить не приятно. Кстати, с открытой дверью можно менять или нет лампы?

Там на крышке нарисовано

Предохранитель освещения салона находится у ног переднего пассажира под бардачком, по-моему 7.5А

А че там нарисовано то?!

Вот что нарисовано не помню точно, номер 17 у него, цвет коричневый на 7.5 ампер

Все нашел и поменял. Блин полез менять лампочку на диодную в ноги тоже лампу вынул, а всунуть не получается там разъем как то гуляет, может там его как то высунуть надо(разъем) заменить и заново вставить? Может менял кто то. И неудобно менять с закрытой дверью на ощуп. Я просто боюсь что с открытой дверью на нее как раз ток будет подаваться и опять предохранитель запорю

Так можно открыть дверь и подождать, пока машина “заснет” и освещение отключится.

вариант кстати, а понять это можно по салонным плафонам так? Кстати гаснуть при закрытой двери они стали гораздо позднее, нежели с обычными лампочками

Да, по салонным плафонам.При оставленных открытых дверях, через какое-то время комп отключает освещение для хранения акб.

Ооо а я думал они пока дверь не закроешь горят. Ну я на диоды все меняю они энергии то не берут практически

я тоже у себя установил практически везде.))

Все нашел и поменял. Блин полез менять лампочку на диодную в ноги тоже лампу вынул, а всунуть не получается там разъем как то гуляет, может там его как то высунуть надо(разъем) заменить и заново вставить? Может менял кто то. И неудобно менять с закрытой дверью на ощуп. Я просто боюсь что с открытой дверью на нее как раз ток будет подаваться и опять предохранитель запорю

Просто надо все поменять, пока нет предохранителя, ничего не перегорит)

Не больно удобно тк полярность ведь еще у диода есть. Да и поставил я его уже

Принцип работы автомобильного предохранителя

Составными элементами автомобильных предохранителей являются такие элементы, как корпус и плавкая вставка. На автомобилях Шевроле и ДЭУ Ланос устанавливаются устройства флажкового или штекерного типа. Корпус таковых устройств изготавливается из пластика. Плавкая вставка находится внутри корпуса, который обязательно не должен быть герметичным. Из корпуса выступают два контакта (ножки), посредством которых деталь устанавливается в электрическую цепь определенного прибора.

Самый главный параметр предохранителя — это величина силы тока, на которую он рассчитан. Все устройства предназначаются для защиты электрической проводки от возгорания, а также предотвращение выхода из строя электроприборов. Если говорить простыми словами, то предохранитель уберегает электрооборудование от короткого замыкания и протекания большой силы тока. Большой ток может привести к возникновению оплавления, и последующему самовозгоранию проводки.

Плавкая вставка элемента рассчитана на определенную величину тока, что зависит от мощности токоприемника (электрооборудования). Как только ток в цепи превышает номинальное значение, на которое рассчитан предохранитель, то происходит перегорание плавкой вставки. В итоге цепь размыкается, и тем самым исключается оплавление изоляции проводов и выход из строя электроприборов.

После срабатывания предохранителя, он не подлежит ремонту, и должен быть заменен аналогичным по величине тока. Устанавливать его на место вышедшего из строя элемента следует только после того, как будет выявлена причина сработки устройства. Если при замене вышедшего из строя предохранителя установить устройство меньшей или большей силы тока, то это приведет к следующим ситуациям:

• Если ток ниже номинального, то устройство будет срабатывать при включении электроприборов
• Если ток будет выше номинального, то предохранитель не сработает, что повлечет за собой оплавление изоляции, а также выход из строя электроприбора

Номинал защитного элемента указывается на лицевой стороне изделия. Дополнительно производители выпускают устройства, которые различаются по цвету. Цвет соответствует силе тока, на которую рассчитано защитное устройство. Ниже представлена таблица, в которой указан номинал устройств в зависимости от цвета.

Использовать таблицу с цветами очень удобно, когда на предохранителе не видно его номинал. Если не знаете, какой номинал должен иметь защитный элемент в цепи с тем или иным электроприбором, то не стоит угадывать. Его можно рассчитать или воспользоваться информацией, представленной ниже.

Силовые предохранители

Блок силовых предохранителей находится под капотом и расположен между аккумулятором, опорой стойки и бачком охлаждающей жидкости. Выглядит в виде вертикально установленной коробки. Сняв с неё верхнюю крышку, появляется доступ к силовым предохранителям.

F1 (50 A) — электроусилитель руля. Если руль крутится туго, проверьте также предохранитель F32.

F2 (30 A) — вентилятор отопителя

F3 (60 A) — генератор. Если происходит быстрый разряд аккумулятора или горит лампа разряда, проверьте данный предохранитель, а также работу самого генератора и его щётки.

F4 (60 A) — генератор

F5 (30 A) — ближний свет фар. Проверьте также реле K9 и предохранители F12, F13.

При устранении любых неполадок, связанных с электрикой, будьте осторожны. Замену предохранителей и реле выполняйте только на заглушённом двигателе с выключенным зажиганием.

Если в вашем автопарке имеются не только Гранты, можете прочитать также про предохранители и реле Калины.

Блок в салоне

Он находится в нижней части приборной панели за защитной крышкой.

Обозначение на крышке

Фото — схема

Описание

1	30А Электропривод сиденья водителя — P/SEAT DRV
2	25А Омыватель фар — H/LP WASHER
3	25А Электро стекло подъемники (правая сторона) — P/WDWRH
4	10А Электропривод замка двери задка — T/GATE OPEN
5	25А Электро стекло подъемники (левая сторона) — P/WDWLH
6	20А Центральный замок — DR LOCK
7	20А Запасной — SPARE
8	20А Прикуриватель, задняя электрическая розетка — POWER OUTLET 2
9	20А Электропривод сиденья водителя — P/SEAT ASS
10	15А Стеклоочиститель окна двери задка — RR WIPER
11	7,5А Система автоматического включения фар, блокировка селектора АКП, выключатель аварийной сигнализации — MODULE 3
12	15А Обогрев передних сидений — S/HEATER FRT
13	10А Аудиосистема, часы, система доступа в автомобиль без ключа, блок управления электрооборудованием кузова (ВСМ), электропривод наружных зеркал — ACC
14	7,5А Кондиционер — A/CON
15	7,5А Омыватель фар, датчик дождя, блок управления электрооборудованием кузова (ВСМ), система автоматического затемнения зеркал, электропривод люка в крыше, система доступа в автомобиль без ключа, обогрев передних сидений — IG2
16	10А Обогрев наружных зеркал, кондиционер — HTD MIRR
17	7,5А Освещение салона — INTERIOR LAMP
18	7,5А Система доступа в автомобиль без ключа, кнопка пуска и остановки двигателя — PDM2
19	7,5А Противоугонная сигнализация — B/HORN
20	20А Электропривод люка в крыше — SUNROOF
21	10А Электропривод стояночного тормоза, электро корректор света фар, кондиционер, система помощи при парковке, фары, индикатор положения рычага селектора АКП, подсветка выключателей панели приборов, обогрев передних сидений — MODULE 2
22	15А Обогрев рулевого колеса — HTDSTRG
23	20А Блок предохранителей и реле в моторном отсеке — IG1
24	25А Стеклоочиститель ветрового окна, датчик дождя — WIPER
25	7,5А Иммобилизатор — MEMORY 2
26	7,5А Электропривод наружных зеркал, центральный замок, комбинация приборов, кондиционер, система контроля давления в шинах, система помощи при парковке, подсветка замка зажигания, блок управления электро оборудованием кузова (ВСМ) — MEMORY 1
27	10А Система доступа в автомобиль без ключа, стоп-сигналы BRAKE SWITCH
28	7,5А Комбинация приборов, часы — CLUSTER
29	7,5А Электро усилитель рулевого управления — POWER STEERING
30	7,5А Резерв — SPARE
31	7,5А Стартер, выключатель зажигания, датчик положения селектора АКП, блок управления АКП — START
32	15А Аудиосистема, часы — MULTI MEDIA
33	10А Резерв — SPARE
34	25А Система доступа в автомобиль без ключа — PDM 1
35	15А Передняя электрическая розетка — P/OUTLET 1
36	7,5А Комбинация приборов — A/BAG IND
37	10А Блок управления электрооборудованием кузова (ВСМ), система контроля давления в шинах, селектор АКП, аудиосистема, система автоматического управления светом фар, система предупреждения о выходе за пределы полосы движения — MODULE 1
38	15А Система пассивной безопасности SRS — A/BAG

За прикуриватель отвечает предохранитель 8 на 20А.

Основной блок

Главный блок предохранителей и реле находится в левой части подкапотного пространства.

Пример расположения

Схема с крышки блока

Фото — схема

Обозначение предохранителей

1	25А Резерв — SPARE
2	7,5А Резерв — SPARE
3	10А Свет заднего хода — B/UPLP
4	15А Электронный блок управления двигателем, иммобилизатор, система доступа в автомобиль без ключа — ECU4
5	10А Анти блокировочная система тормозов ABS, система повышения курсовой устойчивости ESC — ABS3
6	15A Электронный блок управления АКП, стоп-сигналы — TCU2
7	10А Резерв — SPARE
8	15А Резерв — SPARE
9	20А Резерв — SPARE
10	15A Топливный насос — F/PUMP
11	15A Электронный блок управления двигателем — ECU3
12	15A Звуковые сигналы — HORN
13	10A Топливный насос — INJECTOR
14	10A Электронный блок управления двигателем — ECU2
15	20A Катушки зажигания — IGN COIL
16	10A Стартер, система изменения фаз газораспределения — ECU9
17	20A Электронный блок управления двигателем — ECU1
18	10A Датчики кислорода, система изменения длины каналов впускной трубы, клапан продувки адсорбера — ECU8
19	15F Обогрев ветрового стекла — DEICER
20	15A Стоп-сигналы, система помощи при трогании на подъеме — STOP LAMP
21	20A Электронный блок управления двигателем — TCU1
22	40A Электронный блок управления АКП — DCT1
23	40A Предохранители №10-18 — EMS
24	50А Блок предохранителей в салоне — B+3
25	50А Электро вентилятор отопителя — BLOWER
26	10А Кондиционер — A/CON
27	10А Датчик дождя — WIPER FRT
28	40А Обогрев заднего стекла — RRHTD
29	40А Выключатель зажигания, блок предохранителей в салоне — IG1
30	40А Электронный блок управления АКП — DCT2
31	30А Электропривод стояночного тормоза — EPB1
32	30А Электропривод стояночного тормоза — EPB1
33	40А Электро вентилятор радиатора системы охлаждения — C/FAN

Какие предохранители собраны в блок

Всего в блоке содержится 20 элементов. Схема по номерам выглядит следующим образом:

• F1 защищает цепь питания ламп освещения номерного знака, приборов, багажника и габаритов слева, так же контрольной лампочки, указывающей на работу габаритов;
• F2 отвечает за ближний свет левых фар;
• F3 – за дальнее освещение фар по левому борту;
• F4 работает в цепи с правой противотуманной фарой;
• F5 предохраняет от перегрузок электродвигатели стеклоподъемников;
• F6 находится в цепи переносной лампы;
• F7 отвечает за защиту клаксона и вентилятора системы охлаждения силового агрегата;
• F8 – за контакты реле и элементы системы обогрева заднего стекла;
• F9 – за обмотку реле включения подогрева заднего стекла, клапан рециркуляции, омыватели лобового стекла и фар, а также за их очистители;
• F10 находится в резерве;
• F11 защищает цепь габаритов, расположенных справа;
• F12 отвечает за работоспособность ближнего света правых фар;
• F13 – за работоспособность дальнего света фар справа и контрольную лампочку, оповещающую о включении этого типа освещения;
• F14 находится в цепи с левой противотуманной фарой;
• F15 защищает блокировку замка багажного отсека и обогрев сидений;
• F16 работает с лампами аварийной сигнализации и реле-прерывателем поворотных указателей;
• F17 ответственен за стоп-сигнал и лампы освещения салона, расположенные у часов или экрана бортового компьютера, у выключателя зажигания, в схеме индивидуальной подсветки и на потолке;
• F18 – за подсветку бардачка, прикуриватель и контроллер отопителя;
• F19 – за контролирующее реле сигнала «стоп» и габаритных фонарей, блокировку замков, контрольные лампы поворотных указателей, индикацию бортовой контролирующей системы, часы или ЭБУ, обмотку генератора и комбинацию приборов.
• F20 – за задние противотуманные фары.

Номинальный ток определяется по окраске предохранителя. Как видите, большинство элементов входят в состав цепи нескольких узлов.

Предохранители и реле

color=»red»> Предупреждение

color=»red»> Расположение предохранителей

Плавкие предохранители

N	СИЛА ТОКА (ЦВЕТ)	ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ
1	–	–
2	30 (Зеленый)	Кондиционер, вентилятор системы охлаждения
3	40 (Оранж.)	Обогреватель заднего стекла
4
5	–	–
6	10 (Красный)	Ближний свет фар, корректор света
7	10 (Красный)	Стояночный свет, задние правые габаритные огни
8	10 (Красный)	Дальний правый свет
9	30 (Зеленый)	Омыватель фар
10	20 (Желтый)	Звуковой сигнал
11	30 (Зеленый)	Центральная система блокирования
12	20 (Желтый)	Противотуманные фары
13	–	–
14	30 (Зеленый)	Стеклоочиститель
15	–	–
16	10 (Красный)	Задний противотуманный фонарь
17	30 (Зеленый)	Стеклоподъемники
18	10 (Красный)	Освещение номерного знака
19	20 (Желтый)	Топливный насос
20	30 (Зеленый)	Стеклоподъемники
21	–	–
22	20 (Желтый)	Световая аварийная сигнализация, информационный дисплей, бортовой компьютер, освещение в салоне автомобиля, вентилятор радиатора, радио, сигнализаторы.
23	–	–
24	10 (Красный)	Ближний левый свет, корректор света
25	10 (Красный)	Стояночные огни и задний левый фонарь
26	10 (Красный)	Дальний левый свет
27	–	–
28	–	Обогреватель охлаждающей жидкости (дизель)
29	10 (Красный)	Световая аварийная сигнализация, электрически управляемые наружные зеркала, стеклоподъемники, люк, круиз-контроль, освещение в салоне автомобиля
30	30 (Зеленый)	Люк
31	–	–
32	–	–
33	20 (Желтый)	Клемма 30: постоянный ток прицепа
34	20 (Желтый)	Переключатель CD-чейнджера
35	10 (Красный)	ABS , Traction Control, автоматическая трансмиссия
36	20 (Желтый)	Обогрев передних сидений
37	10 (Красный)	Прикуриватель
38	10 (Красный)	Лампы стоп-сигнала, автоматическая трансмиссия, дисплей, круиз-контроль
39	10 (Красный)	Автоматическая трансмиссия
40	10 (Красный)	Вентилятор радиатора, обогреватель заднего стекла
41	10 (Красный)	Обогреватель зеркал

Расположение главного блока предохранителей и реле на панели приборов со стороны водителя

Главный блок предохранителей и реле расположен под крышкой в панели приборов со стороны водителя.

Расположение предохранителей и реле приведено на крышке.

Каждый предохранитель имеет надпись о величине пропускаемого тока.

Для того чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема. Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.

Всегда заменяйте предохранитель другим предохранителем той же мощности. Никогда не заменяйте предохранитель более чем один раз, не определив причину его перегорания.

Реле

Реле – это электронно управляемый переключатель, который обычно используется следующим образом:

– реле может переключать ток высокого напряжения дистанционно от цепи, в которой течет этот ток, позволяя использовать более тонкие провода и контакты переключателей;
– реле может иметь более одного управляющего входа в отличие от механического переключателя;
– реле может выполнять функцию таймера, например, выдавать интервал работы стеклоочистителей.

Расположение реле перед аккумулятором в моторном отсеке

Реле расположены в главном блоке предохранителей и реле, хотя некоторые реле, связанные с двигателем, расположены в моторном отсеке.

Если система, управляемая реле, выходит из строя, и причиной неисправности, возможно, является реле, прислушайтесь к работе реле при включенной системе. Если реле исправно работает, то вы должны услышать щелчок при его включении. Если реле исправно, то причина неисправности заключена в элементах или соединяющих проводах. Если реле не работает, это значит, что оно не получает основного электропитания или управляющего импульса, или реле неисправно.

Снятие реле

Блок предохранителей и реле hyundai creta

Рассмотрены автомобили Hyundai Creta 2022, 2022, 2022, 2022 года выпуска.

Блок предохранителей в салоне.

Находится с левой стороны под панелью приборов за пластиковой крышкой.

схема расположения предохранителей в блоке.

расшифровка.

№	наименование	номинал предохранителя	защищаемая цепь
1	обогрев заднего стекла	30a	реле обогрева заднего стекла
2	обогреватель заднего сиденья	20a	модуль управления обогревателем заднего сиденья
3	запасной	30a	—
4	электростекло­подъемник с защитой от защемления	25a	модуль электростеклоподъемника водителя с защитой от защемления
5	указатель поворота	15a	bcm
6	обогреватель переднего сиденья	20a	модуль управления обогревателем сиденья водителя/пассажира
7	правый электростекло­подъемник	25a	главный переключатель электростеклоподъемников переключатель электрических стеклоподъемников
8	левый электростекло­подъемник	25a	главный переключатель электростеклоподъемников
9	запасной	20a	—
10	bcm	10a	bcm, эбу электронных ключей, модуль иммобилайзера
11	задняя розетка питания	20a	задняя розетка питания
12	передняя розетка питания	20a	передняя розетка питания
13	блокирование дверей	20a	реле блокирования/разблокирования, реле разблокирования двери багажного отделения
14	brake switch	10a	эбу электронных ключей, выключатель стоп-сигналов
15	tcu	15a	a/t : переключатель диапазонов мкпп блок пп (предохранитель — f26 (фонари заднего хода))
16	start	10a	блок пп (реле охранной сигнализации), переключатель диапазонов кпп, ecm, эбу электронных ключей, переключатель замка зажигания и датчик положения педали сцепления
17	pdm 1	15a	эбу электронных ключей
18	обогрев зеркал	10a	наружное зеркало заднего вида со стороны водителя/пассажира
19	модуль 2	10a	консольный переключатель, 4wd ecm, зуммер системы помощи при парковке задним ходом, левый/ правый датчики системы помощи при парковке задним ходом, левый/правый центральные датчики системы помощи при парковке задним ходом
20	запасной	10a	—
21	омыватель	15a	многофункциональный переключатель
22	вентилятор 1	10a	модуль управления кондиционером
23	память	10a	регулятор наружных зеркал заднего вида, цифровые часы, модуль управления кондиционером, комбинация приборов, разъем линии передачи данных
24	плафон внутреннего освещения	10a	фонарь багажного отделения, лампа направленного освещения, лапа освещения салона, лампы передних аксессуарных ламп левой/правой
25	модуль 3	10a	bcm, индикатор положения рычага селектора, модуль управления кондиционером, аудиовизуальное головное устройство с навигацией, модуль mts e-call, модуль управления обогревателем сидения водителя/пассажира, модуль управления обогревателем заднего сидения
26	эбу	10a	pcm/ecm, эбу электронных ключей, модуль иммобилайзера
27	кондиционер	10a	распределительная коробка моторного отсека (реле 1 — реле обогревателя птк) блок пп (реле клаксона), блок управления кондиционером
28	задний стеклоочиститель	10a	блок пп (реле заднего стеклоочистителя), электродвигатель заднего стеклоочистителя
29	мультимедиа	20a	аудиосистема, аудиовизуальное головное устройство с навигацией
30	вентилятор 2	10a	блок управления кондиционером, выключатель клаксона, резистор клаксона
31	модуль 1	10a	bcm, выключатель стоп-сигнала
32	esp	10a	переключатель на передней панели, блок управления esp
33	модуль 5	10a	электрохромное зеркало, модуль управления обогревателем заднего сиденья, выключатель устройства регулировки угла наклона фар, обогреватель форсунок омывателя левой/правой фар, модуль управления обогревателя сиденья водителя/пассажира, дополнительная распределительная коробка (реле 2/3 — обогреватель передних стеклоочистителей левый/правый)
34	запасной	10a	—
35	e-call	10a	модуль mts e-call
36	запасной	20a	—
37	mdps	10a	блок mdps датчик угла поворота рулевого колеса
38	подушка безопасности	10a	модуль управления srs
39	модуль 4	10a	bcm, эбу электронных ключей
40	подогреватель strg	15a	bcm
41	прикуриватель	20a	предохранитель прикуривателя Hyundai Creta
42	acc	10a	реле задней розетки питания, bcm, цифровые часы, модуль mts e-call, аудиосистема, аудиовизуальное головное устройство с навигацией, держатель смартфона, эбу электронных ключей, регулятор наружных зеркал заднего вида
43	индикатор подушки безопасности	10a	комбинация приборов
44	комбинация приборов	10a	комбинация приборов

Блок предохранителей и реле в моторном отсеке Hyundai Creta.

Находится около аккумуляторной батареи.

для доступа к предохранителям и реле отожмите два фиксатора и снимите крышку блока.

схема расположения предохранителей и реле в блоке моторного отсека Hyundai Creta.

описание.
